Produkttype	Elektrisk skjæremaskin
Merke	Berkel
Modell	Pro Line SLC 350 Auto
Bladdiameter	350 mm
Skjæretykkelse	0 til 14 mm
Nettovekt	61 kg

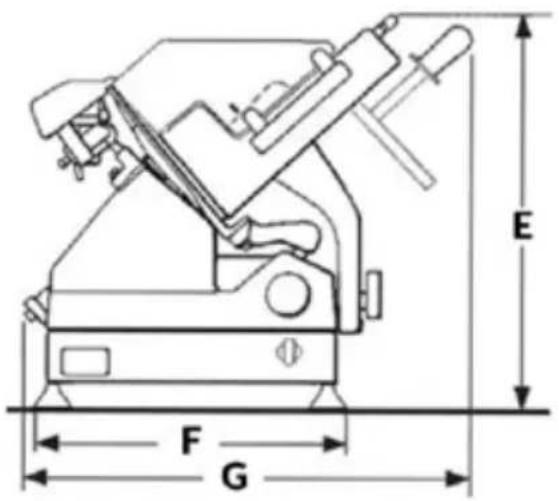

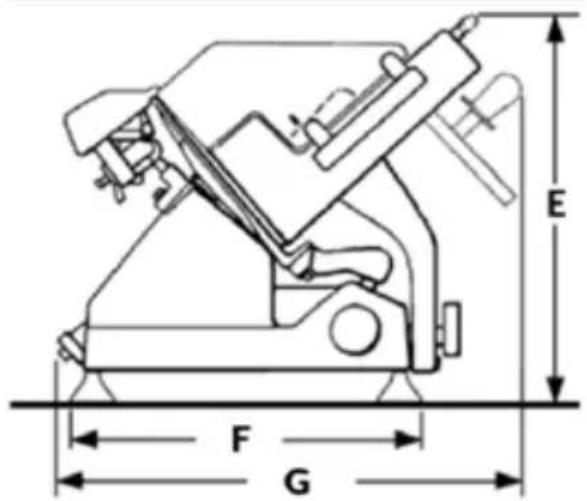

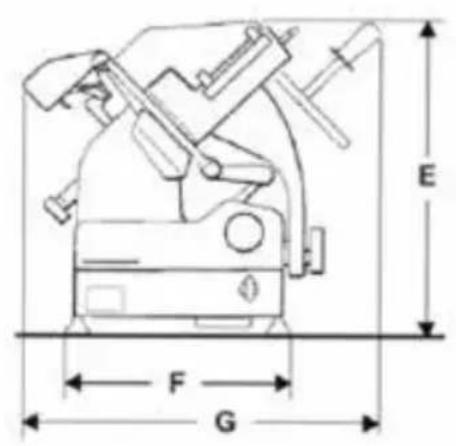

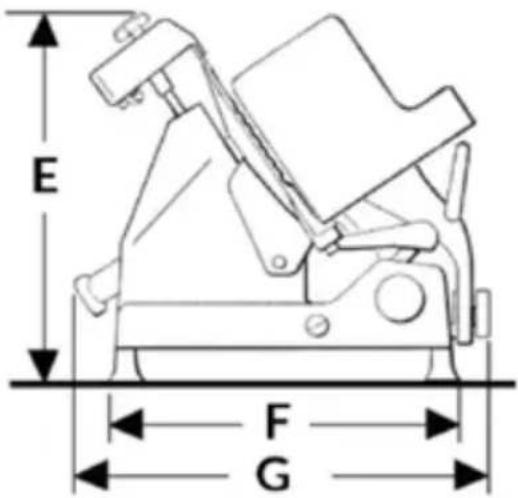

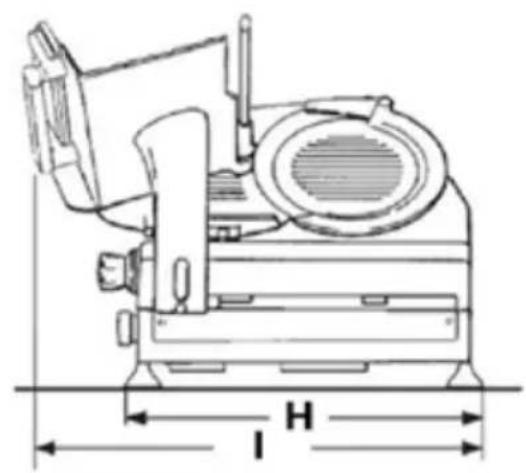

Mål (E x F x G x H x I)	620 x 430 x 650 x 570 x 700-760 mm
Motoreffekt	0,45 kW
Strømforsyning	230 V / 50 Hz / 1 fase eller 120 V / 60 Hz / 1 fase
Rektangulær skjærekapasitet	250 x 190 mm
Sirkulær skjærekapasitet	250 mm
Funksjoner	Manuell og automatisk (justerbar slag, separat start/stopp for blad og brett)
Materialer	Konstruksjon i aluminiumslegering og rustfritt stål
Sikkerhet	Bladring, sikkerhetsbeskyttelse, nødstopp, sikkerhetsposisjon for tykkelsegrepet
Sliping	Integrert sliping med slipehjul
Rengjøring	Avtakbare deler (brett, matepress, bladdeksel, deflektor); manuell rengjøring med varmt vann og mildt vaskemiddel
Smøring	Hver 3. måned med syrefri olje (vaselin) på føringene
Garanti	24 måneder fra kjøpsdato
Godkjente produkter	Ikke-frossede matvarer, uten bein
Brukstemperatur	-5°C til +40°C
Maksimal fuktighet	95%
Reparerbarhet	Reparasjon av autorisert personell; originale reservedeler kreves

Ofte stilte spørsmål - Pro Line SLC 350 Auto Berkel

Hvilke produkter kan skjæres med Berkel Pro Line SLC 350 Auto skjæremaskinen?

Bare ikke-frosne matvarer uten bein (kjøtt, fisk, ost osv.) kan skjæres. Frosne, dybfrosne eller beinholdige produkter er forbudt.

Hvordan justere skjæretykkelsen?

Bruk tykkelsesjusteringsgrepet (merke 3 på skjemaet). Vri den for å velge ønsket tykkelse mellom 0 og 14 mm. Etter bruk, sett den tilbake i sikkerhetsposisjon (0).

Hvordan bruke automatisk modus på modell SLC 350A?

Vri sledens utløsergrep mot klokken. Trykk på bladets startknapp (1b), deretter på brettets startknapp (1h). Juster sledens slag med grepet (1a). For å stoppe, trykk på brettets stoppknapp (1f) eller bladets stoppknapp (1e).

Hvordan rengjøre skjæremaskinen?

Først, koble fra apparatet. Fjern brettet, matepressen, bladdekselet og deflektoren. Rengjør dem med varmt vann og et mildt vaskemiddel og en nylonbørste. Bruk aldri oppvaskmaskin eller vannstråler. Tørk grundig.

Hvordan slipe bladet?

Sett tykkelsesgrepet i sikkerhet. Skyv brettet tilbake. Åpne slipeenhetens deksel, trekk i spaken og drei enheten mot bladet. Trykk på startknappen og drei spaken for å bringe slipehjulene i kontakt i 10-15 sekunder. Stopp bladet, sett slipeenheten tilbake og lukk dekselet.

Hva gjør jeg hvis maskinen ikke starter?

Kontroller at støpselet er ordentlig satt i og at strømmen er til stede. Hvis problemet vedvarer, kontakt autorisert kundeservice.

Hvor ofte skal skjæremaskinen smøres?

Det anbefales å smøre glideføringene hver 3. måned med syrefri olje (vaselinolje). Ikke bruk vegetabilsk olje.

Når må bladet skiftes?

Bladet må skiftes når avstanden mellom bladets egg og den indre kanten av beskyttelsen (sikkerhetsringen) overstiger 6 mm. Kun autorisert fagpersonell skal utføre utskiftingen.

Dekker garantien bladet og slipesteinene?

Nei, bladet og slipesteinene er slitedeler og dekkes ikke av garantien, med mindre det er åpenbare produksjonsfeil. 24-månedersgarantien dekker produksjonsfeil.

Kan jeg bruke skjæremaskinen utendørs?

Nei, maskinen skal ikke brukes utendørs eller i fuktige, korrosive eller eksplosive omgivelser. Den skal installeres på en flat, tørr og stabil overflate innendørs.

BRUKSANVISNING Pro Line SLC 350 Auto Berkel

1. Trykknapper
2. Greb til frigorelse af slaede

Fortsaet med at fjerne:

-slaeden:

-brug af nikke-originale reservedele og tilbehør;

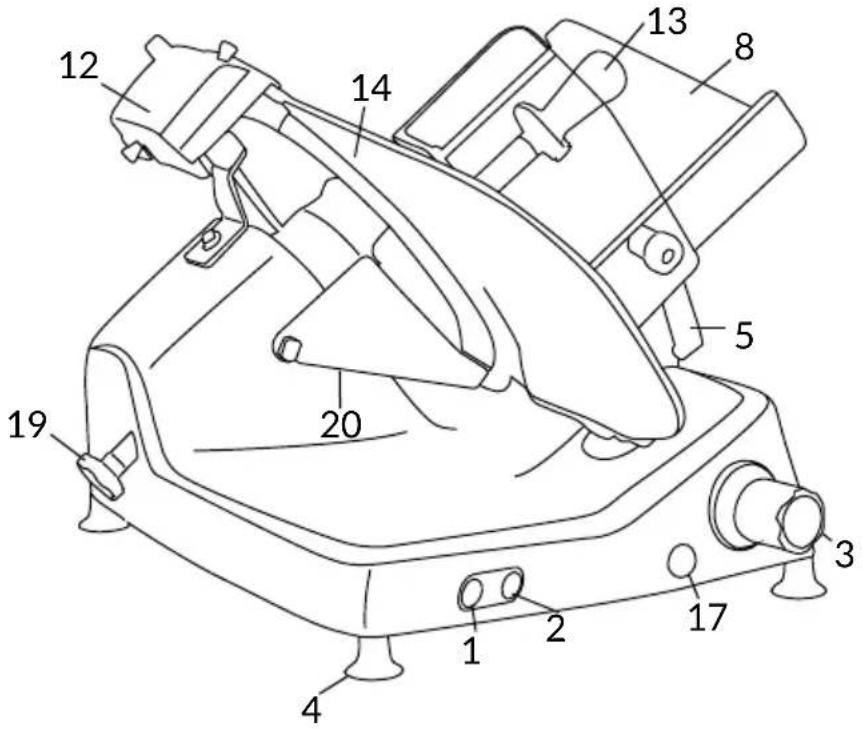

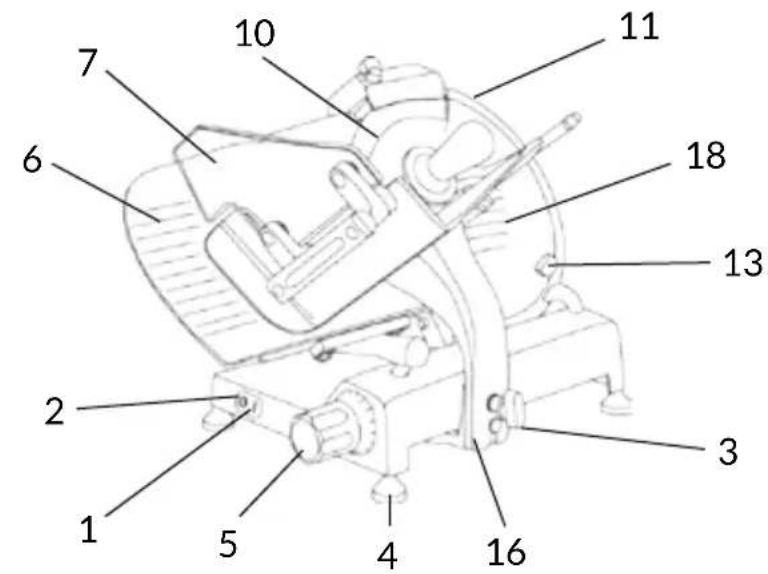

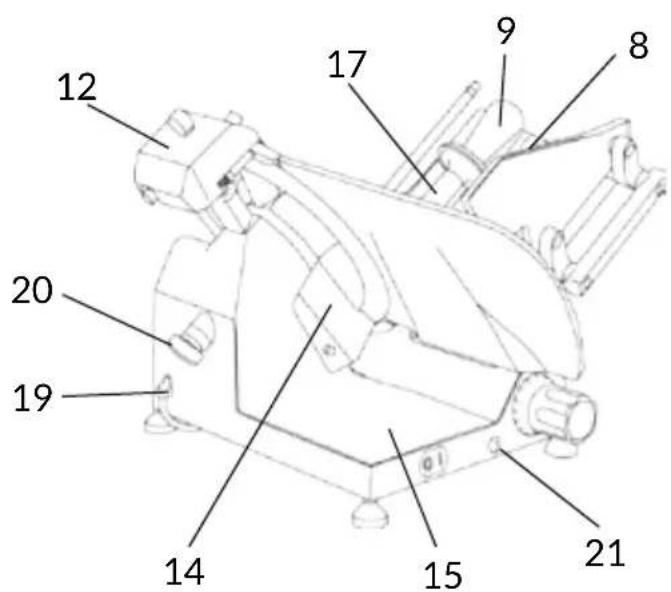

1. Startknapp (hvit)
2. Stoppknapp (rdd)
3. Bryter for lasing av platen
4. Fot
5. Bryter for regulating av skivetykkelse
6. Tykkelsesplate (plate)
7. Sikkerhetsbeskyttelse
8. Produktholderplate
9. Handtak for produktskyver
10. Skjaereblad
11. Sikkerhetsring (skjarebladdeksel)
12. Slipenheta
13. Bryter for skjærebladdeksel
14. Skiveleder
15. Sokkel
16. Vogn
17. Produktskyver
18. Skive for skjærebladdeksen
19. Strømkabel
20. Blokkeringsinnretning skjarebladdeksel
21. Smoreinnretning

GL30 AUTO

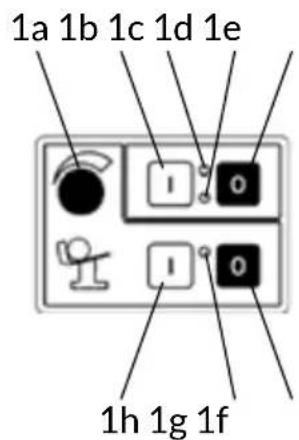

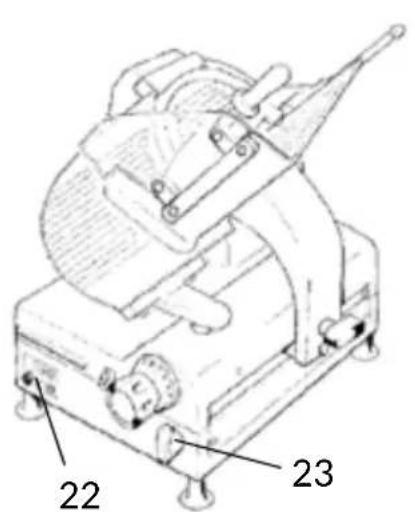

1. Betjeningstaster
2. Handtak for lösning av matervogn

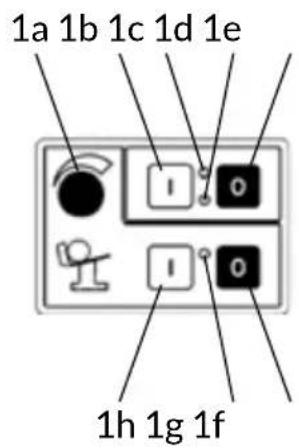

   1a. Händtak for regulering av løp
   1b. Start skjæreblad
   1c. Led - Start skjæreblad
   1d. Led - Nettspenning
   1e. Stans skjaereblad
   1f. Stans Produktholderplate
   1g. Led - Start Produktholderplate
   1h. Start Produktholderplate

Fig. 2

SLC 300 - 330 - 350

SLC 350A

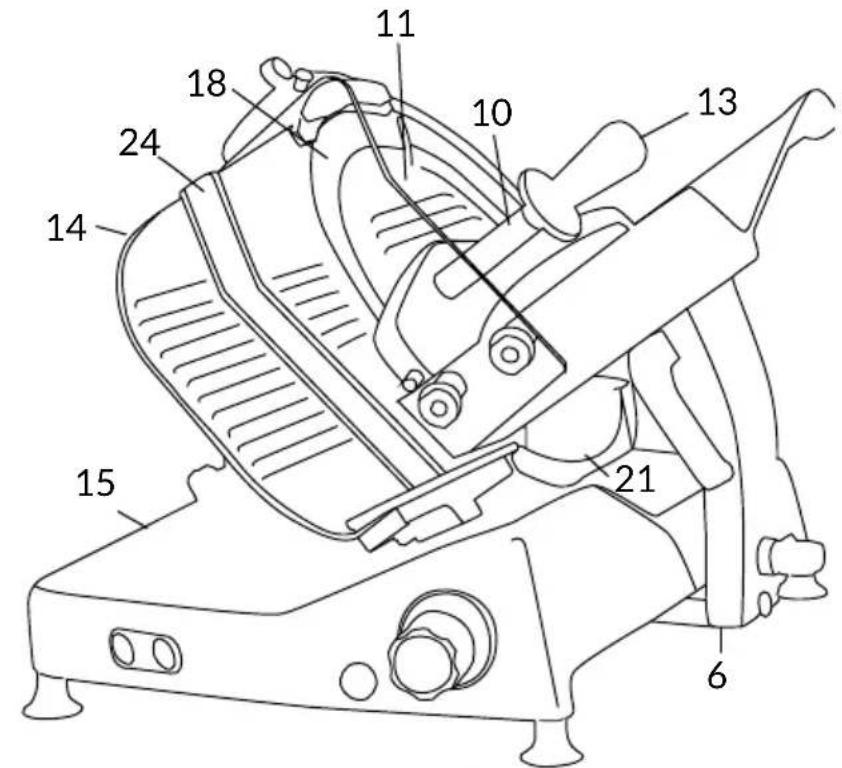

MASKINDELER

1. Startknapp
2. Stoppnapp
3. Bryter for regulating av skivetykke
4. Fot
5. Händtak plateskyver
6. Platestotte
7. Bryter for lasing av platen
8. Produktholderplate
9. Produktskyver
10. Skjærebladdeksel (skjærebladdeksel)
11. Slipenheta
12. Handtak for produktkyver
13. Tykkelsesplate (plate)
14. Sokkel
15. Smoreinnretning for sport
16. Skjaereblad
17. Blokkeringsinnretning skjarebladdeksel
18. Skiveleder
19. Sikkerhetsring
20. Sikkerhetsbeskyttelse for plate

SLC 350A

Profesjonelle skjæremaskiner med rundt knivblad, laget utelukkende for oppskjaering av matvarer av den typen og innenfor de dimensjonsgrensene som er angitt i dette bruksanvisningen. De viktigste delene som maskinen bestar av er illustrrt i figur 2.Detelektriske skjemaet er angitt i figur 1.

SAMSVARSEKLAERING

Maskinene som er beskrevet i donne bruksanvisningen er i samsvar med direktivene 2006/42/EF, 2006/95/ EF, 2004/108/EF, 2003/108/ EF, 2011/65/EF, med Europadirektivet (EF) 1935/2004 og tilhorende normativer EN 1974:1998 +A1, EN60204-1, EN60335-1, EN60335-2-64.

SIKKERHET

For din egen sikkerhet, vær oppmerksom på følgende instruksjoner:

• Les alle instruksjonene grundig focr du bruker maskinen;

-produkter畸形 laget for a brukes av barn;

• Bruk kun maskinen hvis du har fatt skikkelig opplæring og er i utmerket fysisk og mental form;

-icidebruikmaskinenpao noen mateannendsonerangitt i donnebruksanvisningen;

• installer maskinen i overensstemmelse med instruksjone-gittikapittelet 'Installasjon';

• installer maskinen på et sted der den er utenfor utenforståendes og særlig barns, rekkevidde;

• bruk maskinen med maksimal

konsentrasjon,/DDe la deg distrahere under bruk;

-ikke la maskinen brukes av personale som jak he lst og forstatt innholdet i donne braupsanvisningen til fuller;

-iks bruk Iostsittende plagg eller plagg med vide ermer;

• ikke la noen, bortsett fra operatoren, nærme seg maskinen mens den er i funksjon;

• ikke fjerne, dekk til aller endre etikettene som er plassert på delve maskinen. Skift dem ut hvis de skulle bliskadet;

• ikke fjern de gjennomsiktige beskyttelsene og ikke endre eller utelukke mekaniske og elektriske beskyttelser;

• skjær kun opp tillatteprodukter, forsok aldri Å skjare oppprodukter som ikke er tillatt;

• hold alltid området der det oppskårede produit plasseres, arbeidsområdet rundt helemaskinen og gulvet der operatoren står rent og tørt;

• ikke bruk maskinen til Å legge fra deg ting og ikke legg noent ting som ikke angår delve skjæreoperasjonen på maskinen;

• ikke bruk skjæremaskinen när avstanden mellom kanten på skjærebladet og sikkerhetsringen som beskytter bladet, som følge av normal slitasje, har oversteget 6 mm, i sa tilfelme du kontakte produsenten erer et autorisert serviceverksted for a fbladet skiftet ut;

• jakke bruk maskinen med elektriske koblinger av den provisoriske typen, slick som provisoriske eller ikke isolerte kabler;

• kontroller regelmessig tilstanden til strømkabelen og hylsen på maskinens hoveddel, skift dem ut om nødvendig Nårdet er behov for ingrep, takontakt med kvalifisert personale;

• stans maskinen umiddelbart

i tilfelle av defekter, unnormal bruk, mistake om skader, feilaktige bevegelser, uvanlige lyder;

• för du foretar rengjöring ellervedlikehold ma du alltid koble maskinen fra strømnettet;

-bruk vernehansker for ren-gjoring og vedlikehold;

• plasser og flytt varene som skal skjæres opp pa den bevegelige platen kun med vognen helt trukket tilbake og med bryteren for regulering av tykkelse plassert i sikkerhetsposisjon (Fig. A);

• for Åbevege Produktholderplaten under skjaering ma du kun bruke handtaket plassert pa armen erer handtaket paproduktskyveren;

• det er/DDke tillatt a bruke skjæretilbehør som/DDke har blitt levert av produsenten sammen med maskinen.

Produsenten fraskriver seg alt direkte og indirekte ansvar for situasjoner som skylde upassende bruk, uauthoriserte endringer og/eller reparasjoner utført pa maskinen, aller bruk av ikke originale reservedeler og tilbehør.

Maskinen må ikke brukes utendørs og/eller utsatt for vær og vind, eller på steder der det finnes damp, røyk eller korroderende og/eller slipende stv, der det er fare for brann eller eksplosjon ullsett der anvendelse av brannsvkre komponenter er forutsatt.

Bruksbetingelser:

• Temperatur fra -5°C til +40°C
• Maks.fuktighet 95%

IKKE SKJAER OPP:

ADVARSEL! Under ren-gjring av og sliping av knivbladet ma du utvise maksimal forsiktighet og holde hendene lenght mulig borte fra det ubeskyttede omraret. Vi anbefaler at du bruker beskytende hansker.

INSTALLASJON

Installer maskinen på et jevnt og glatt underlag som er i stand til a tale vekten av delve maskinen pluss varene som skal skjæreres opp.

OBS: Kontroller at det\ ikke forekommer noen\ hindringer for platens lop og for\ plassering av varene som skal\ skjærés opp på delve platen.

Maskinen ma installeres retti nærhen av en stikkontakt som er i samsvar med CEE-standarden og til et nett som er i samsvar med gjeldende standarder, utstyrt med:

-magnetotermisk beskyttelse;
- automatisk skillebryter;
-jording.

ADVARSEL! Skarpt skjæreblad, fare for kutt!

Kontroller at bryteren som regulerer tykkelsen pa skiven (5) er i sikkerhetsposisjon (i posisjon 0) (Fig. A).

1.Trekk produkholderplaten (8) helt tilbake mot operatoren, i lasteposisjon (Fig.B);
2. loft produktskyveren (17) og sett den i hvileposisjon;
3. legg varene som skal skjæreres opp pa platen ved kanten av platen, operatørsiden. Blokker med produktskyveren ved a pafore etlett trykk;
4. regular tykkelsen på skiven. Start skjærebladet (10) ved à trykke på startknappen (1). Grip tak i handtaket på produktskyveren (9) og start den alternative skjærebevegelsen;
5. nær skjæringen er over setter du bryteren som regulerer tykkelsen tilbake i sikkerhetsposition og trekker matervognen tilbake. Stans bladets bevegelse ved a trykke pa stoppknappen (2).

AUTOMATISK FUNKSJON - FOR MODELLER GL30A:

1. Drei handtaket for frigjoring av matervognen (3) 180^ mot klokkeretningen,
2. Trykk pa tasten for start av skjarebladet (1b),
3. Trykk pa tasten for start av Produktholderplaten (1h),
4. For a velge det vognlopet som passer best til storrelsen pa det produktet som skal skjæreres opp dreier du handtaket for regulering av vognlopet (1a) i klokkeretningen for a forlenge og i motsatt retning for a forkorte (Fig.C).

När skjæringen er over trykker du på tasten for Å stanseprodukholderplaten (1f): skjærebladet fortsetter Å vare i funksjon mensprodukholderplaten stanse i enden av løpet på operatørsiden, klar for en ny skjæresyklus.

Hvis du trykker pa tasten for stans av skjarebladet (1e) vil produkholderplaten stanse i den posisjonen den befinner seg.

MANUELL FUNKSJON - FOR MODELLER SLC 300-330-350, SLC 350A: plasser produit som skjaeres pa fatet, mot produitholderens sidevegg og i enden av fatet, ved operatorens side; bruk skyver og blokker med et visst trykk; pa skrastilte versjoner presses produit pot platen takket vare egen vekt;

• bruk den tilhorende brytere n (3) til a regulere skivetyk kelsen. Start skjarebladet (18) ved a trykke ppa- knappen (2). Grip tak i handtaket pa produktskyveren (13) og start den alternative skjarebevegelsen;
• På tyngdekraftsmodeller, när vekten eller störrelsen på produitet ikke tillater en tilfredsstillende skjæring kun ved hjelp av tyngdekraften, tardu handtaket på produktskyveren til hjelp;
• när skjæringen er over setter du bryteren som regulerer tykkelsen tilbake i sikkerhetsposition og trekker matervognentilbake. Stans bladets bevegelse ved Å trykke på stoppnappen (2);
  -fjern glidefet fra skivetyk-kelsensplaten og ta vekk pro

duktet.

AUTOMATISK FUNKSJON (SLC 350A):

1. Drei handtaket for frigjoring av matervognen (3) 180^ mot klokkeretningen,
2. Trykk pa tasten for start av skjarebladet (1b),
3. Trykk pa tasten for start av produkholderplaten (1h),
4. For a velge det vognløpet som passer best til størrelsen pa det produit som skal skjæreres opp dreier du handtaket for regulering av vognløpet (1a) i klokkeretningen for a forlenge og i motsatt retning for a forkorte (Fig.C).

ADVARSEL! Nár maskinen er i funksjon ma du aldri plassere hendene i nær-heten av matervognen ellerprodukholderplaten.

När skjæringen er over trykker du på tasten for Å stanseprodukholderplaten (1f): skjærebladet fortsetter Å vår i funksjon mensprodukholderplaten stanse i enden av løpet på operatørsiden, klar for en ny skjæresyklus.

Hvis du trykker pa tasten for stans av skjarebladet (1e) vil produkholderplaten stanse i den posisjonen den befindner seg.

RENGJØRING

dere med a rengjore maskinen ma du koble stikkontakten fra strmnettet og sette bryteren som regulerer skivetykkelsen i sikkerhetsposisjon.

ADVARSEL! Skarpt knivblad, fare for kutt! Kon

troller at bryteren som regulerer tykkelsen pa skiven (5) er i sikkerhetsposisjon (i posisjon 0) (Fig. A).

Rengjøringsprodukter: bruk utelukkende vann og skummende bionedbrytbart oppvaskmiddel. Bruk en myk klut og en halvstiv nylonbørstetil områdene rundt platen og produktskyveren. Ikke rengjør maskinen med vannsprut eller damp eller lignende metoder.

Fortsett med a fjerne:

• Produktionsplanen 1) frigjør Produktionsplaten ved Å dreie festehändtaket i klokkeretningen. Med reguleringsbryteren for skivetykke i sikkerhetsspositionn trekker du platestøtten helt tilbake sö langt det gär, mot operatoren. Et metallisk klikk varsler operatoren om at Produktionsplaten er blokkert; 2) trekk ut produktskyveren, 3) trekk ut Produktionsplaten ved Å fjernne platen fra støtten (Fig. D);

• skjærebladdeksel: 1) løsne handtaket som holder skiven som dekker skjærebladet ved ø dreie den mot klokkeretningen, 2) for Ålofte skiven fra skjærebladet trykker du på handtakit i retting skjærebladet (Fig. E); -skiveleder:

rengjøring av spliceområdet, platen, produktkyveren og bladet anbefaler vi at du bruker beskyttelseshansker.

Fortsett med rengjoring av:

• skjærebladet: press en fuktig klut mot overflaten på skjærebladet og flytt den langsomt fra midten og utover, som vist i figuren (Fig. G), på knivdekselsiden og på motsatt side. Tørk på samme måte med en tørr klut; - sikkerhetsring: bruk en halvstiv børste i nylon til a rengjørre området mellom skjærebladet og beskyttelsenringen; - maskinens hoveddel: rengjør selve maskinen med en myk klut eller svamp fuktet med vann. Tørk grundig.

VEDLIKEHOLD

Slipe bladet

Hvor lenge og hvor hyppig du bør splice skjærebladet avhenger avbruken av apparatet.

Folg disse instruksjonene for slipig:

1. plasser bryteren som regulerer skivetykkelsen i sikkerhetspositionjon (Fig. A);
   2.trekk produkholderplaten helt tilbake (Fig.B);
2. Loft beskyttelsesdekselet på slimeinnretningen (Fig. L);
   4.Trekki frigjøringsspaken og dreislipeenheten mot skjarebladet (Fig.M);
3. Slipp spaken, og spliceinnret-ningen vil lase seg i riktig posi

sjon;

1. Trykk på startknappen;
2. Drei spaken forsiktig, og plasser de to slipseskivene i kontakt med skjærebladet og hold den i posisjon i 10-15 sekunder (Fig. N);
3. Sliping og smøring skjer sam-tidig;
   9.stans bladets bevegelseved a trykke pa stoppknappen; 10.trekk i spaken for a sette innretningen tilbake i utgansposisjonen;
4. Senk beskyttelsesdekselet på slimeinnretningen;
5. fortsett med rengjøring av skjæremaskinen.

Smøring

Etter en viss bruksperiode vil det kinne bli ndvendige a smore sporene pa vognen. Vi anbefaler uansett a foreta denne operasjonen hver 3.maned. Bruk kun ilke syreholdig olje (vi anbefaler vaselinolje) til smoring. IkkeBruktvegetabilske oljer.

ASSISTANSE

Allutskifting og reparasjon (slik som utskifting eller reparasjon av skjarebladet, reimen, elektriske deler, strukturelle deler, etc.), mA kun gjennomfores av personale som er autorisert av produsenten.

Hvis det skulle blinodvendig med en reparasjon ma du levere maskinen tilbake til produsenten ell er til autorisert serviceverksted.

For informasjonen om serviceverksteder, ta Kontakt med: [e-mail].

ADVARSEL! Det er pabudt à skifte ut skjærebladet

Produsenten leverer maskinene med en garanti på 24 mäneder, som loper fra kjøpsdato. Garantien dekker utelukkende defekter som har oppstatt under korrekt bruk i henhold til instruksjonene og betingelsene gitt i dettebruksanvisningen. Garantien dekker ikke defekter som skyldes transport, inkompetanse eller skjodesloshet fra brukerens side, upassende eller feilaktig installationen aller plassering, skader som skyldes slitasje eller spendsenning over 10% over merkespenningen. Garantien dekker dessuten ikke componenter som utsettes for regelmessig slitasje, sik som skjærebladet, slipseskivene, medindre det er tydelige tegn påproduksjonsfeit.

Produsenten fraskriver seg alt direkte aller indirekte ansvar for situasjoner som oppstarsom ffolge av:

• manglende overholdelse av instruksjonene gitt i denen bruksanvisingen;

• bruk som ikke er i samsvar med gjeldende regler og standarder i installasjonslandet;

• uautoriserte endringer og/eller reparasjoner utført pāmaskinen;
• bruk av/DDke originalt tilbehør.
  eller reservedeler;
• eksepsjonelle hendelser. Overf.orging av maskinen til andre forer til umiddelbart bortfall av alt produsentansvar, med unntak av overholdelse av direktivet 2006/42/EF (ansvar for alle eventuelle produksjonsfeit ved produitet). Merkeplaten som er plassert

nederst på maskinen identifisierer produsenten, maskinen, teknik informasjon og CE-merkingen.

DEMOLERING OG KASSERING

Maskinen bestar av:

-aluminiumslegering;
-forskjellige innlegg og komponenter i rustfritt stål;
- elektriske deler og elektriske kabler;
- elektrisk motor;
- plast, etc.

Hvis kassering er overlatt til tredjeparter ma du kun henvende deg til selskaper som er autorisert til a fjerne materiai-ler som er angitt over. Enheten ineholder materialer som kan gjenvinnes eller resirkuleres. En korrekt kildesortering gjor resirkulering lettere. Etter endt levetid ma maskinen leveres inn til en innsamlingssta-jason. Du kan fa informasjon om kassering hos lokale myndigheter.

Problemløsning

PROBLEM MULIG ÅRSAK LØSNING
Maskinen starter ikkeNDAR trykker på startknappen	Mangling strømforsyning eller defekt kontrollkrets	Kontroller at stopselet sitter korrekt i, og takontakt med servicesenteret,this problemet vedvarer
När du trykker på startknappenstarter maskinen, men lysindikatoren som viser funksjonden tennes ikke	Defekt indicatorIkke bruk	maskinen med lysindikatoren slukket. Ring service-verkstedet
Overdreven motstand ved skjærings avproduktet	Bladet er ikke slipt Slip knivbladet
Under belastning reduerer skjærebladet farten eller det stanser	Reimen kan[vare slakk eller skadet	Takontakt med serviceverkstedet forå regulereEller skifte ut reimen
När du trykker på stopknappen stanser ikke maskinen	Defektkommandokretss	ns maskinen umiddelbart vedåtrekkeut stopselet fra stikkontakten ogkontakt umiddelbart serviceverkstedet
Overdreven motstand i componentenes bevegelser bevegelige delene (produkskyver, matervogn)	Smøring av sporene ikke utførregelmessig	Foreta smøring regelmessig

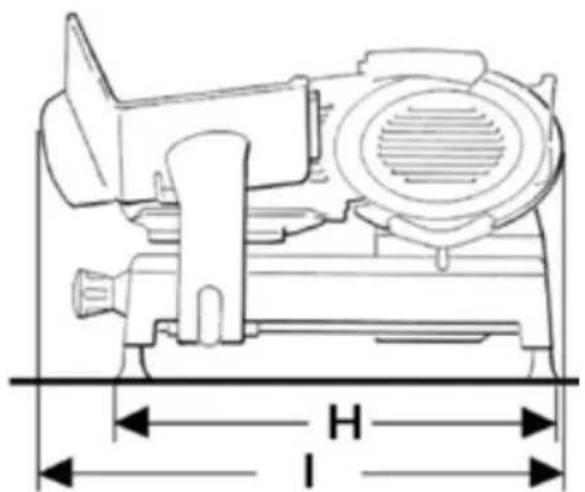

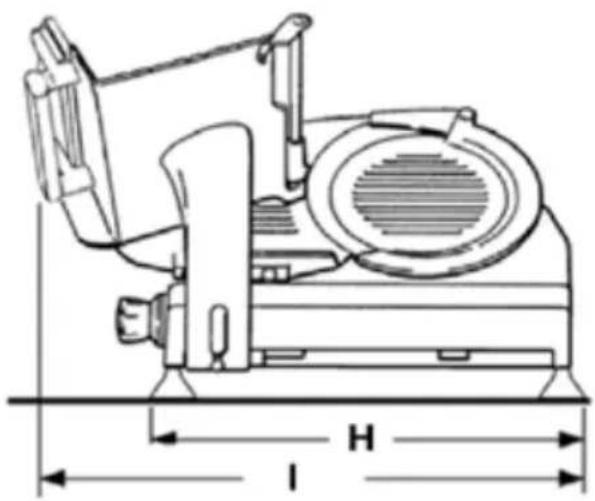

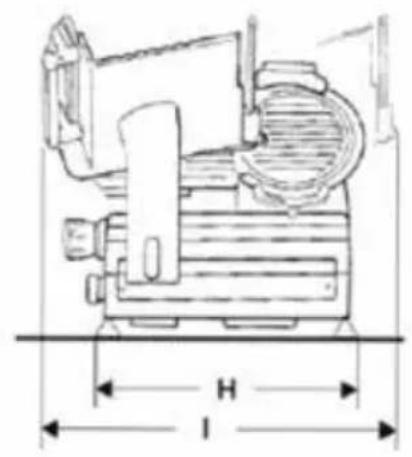

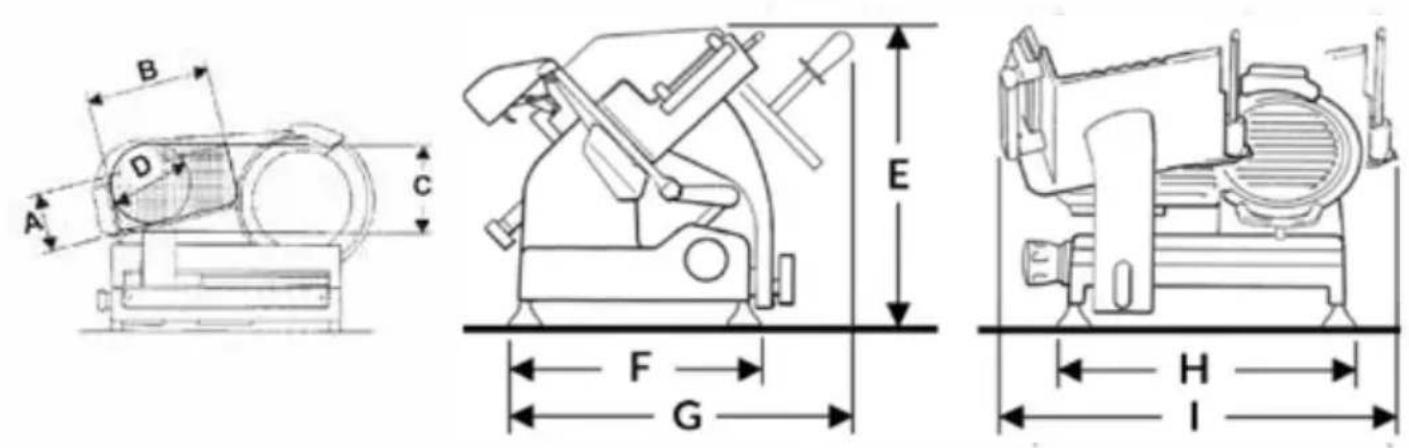

PRO LINE VS25 -VS30

MODELL	VS25 VS30
E	380 mm 400 mm
F	300 mm 300 mm
G	380 mm 420 mm
H	380 mm 380 mm
I	550 mm	610 mm
SPESIFIKASJONER
Ø Diameter skjæreblad	250 mm	300 mm
Maksimal skivetykke	0-14 mm 0-14 mm
Nettovikt	17 kg	20 kg
Rektangulær skjærekapasitet	210x120 mm 210x160 mm
Sirkelformet skjærekapasitet	165 mm	200 mm
Motoreffekt	0,20 kW	0,20 kW
Elektriske spesifikasjoner	230 V - 50 Hz220 V - 60 Hz120 V 60 Hz

PRO LINE GL30

MODELL	GL30
A	170 mm
B	200 mm
C	225 mm
D	200 mm
E	460 mm
F	340 mm
G	530 mm
H	430 mm
I	630 mm
SPESIFIKASJONER
Ø Diameter skjæreblad	300 mm
Maksimal skivetykke	0 - 14 mm
Nettovikt	41 kg
Rektangulær skjærekapasitet	200x170 mm
Sirkelformet skjærekapasitet	200 mm
Motoreffekt	0,20 - 0,30 kW
Elektriske spesifikasjoner	230 V 50 Hz | 220 V 60 Hz | 120 V 60 Hz

PRO LINE GL30 AUTO

MODELL	GL30 AUTO
A	165 mm
B	220 mm
C	225 mm
D	200 mm
E	530 mm
F	340 mm
G	550 mm
H	430 mm
I	640 mm
SPESIFIKASJONER
Ø Diameter skjæreblad	300 mm
Maksimal skivetykke	0-14 mm
Nettovikt	41 kg
Rektangulær skjærekapasitet	220x165 mm
Sirkelformet skjærekapasitet	200 mm
Motoreffekt	0,40 kW
Elektriske spesifikasjoner	120 V 60 Hz - 230 V 50 Hz

MODELL SLC300 SLC330 SLC350
E	530 mm 530	mm 530 mm
F	450 mm 450	mm 450 mm
G	650 mm 670	mm 670 mm
H	580 mm 580	mm 580 mm
I	700 mm 740	mm	730 mm
SPESIFIKASJONER
Ø Diameter skjæreblad	300 mm 330	mm	350 mm
Maksimal skivetykke	0-140-25		0-14
Nettovikt	41 kg 43 kg		43 kg
Rektangulær skjærekapasitet	260x150h 280x170h		260x190h
Sirkelformet skjærekapasitet	210 mm 240	mm	250 mm
Motoreffekt	0,30 kW 0,30	| 0,35 kW	0,35 kW
Elektriske speşifikasjoner	120/60/1 V - Hz 230/50/1 v - Hz	120/60/1 - 230/50/1 V - Hz 220/60/1 - 400/50/3 V - Hz	220/60/1 V - Hz 400/50/3 V - Hz

MODELL SLC 350A
E	620 mm
F	430 mm
G	650 mm
H	570 mm
I	700 - 760 mm
SPESIFIKASJONER
Ø Diameter skjæreblad	350 mm
Maksimal skivetykke	0-14
Nettovikt	61 kg
Rektangulær skjærekapasitet	250x190h
Sirkelformet skjærekapasitet	250 mm
Motoreffekt	0,45 kW
Elektriske speşifikasjoner	230/50/1 V - Hz 120/60/1 V - Hz

Merk: Som et risultat av kontinuereg forskning for a kontinuereg forbedre vareprodukter, tekniske spesifikasjoner er gjenstand for mulige variasjoner.

MANUAL DE INSTRUÇÉS: Máquinas deURTAR electrolytica Pro Line

MODELOS:

GL30, GL30AUTO, VS25, VS30, SLC 300 - 330 - 350, SLC 350A

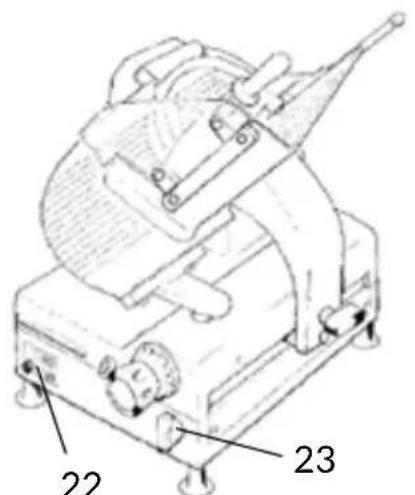

Fig. 2

PARTES DA MAQUINA

1. Kontrollknappa
2. Vred for frikoppling av vagnen

1. Kontrollknappa
2. Vred for frikoppling av vagnen

1a. Vred for justering av slaglangd
1b. Start klinga
1c. Led - Start klinga
1d. Led - Natspanning
1e. Stopk linga
1f. Stoppprodukthallarplatta
1g. Led - Start produkthalarplatta
1h. Start produkthalarplatta

BESKRIVNING
