Producttype	Elektrische voedselsnijmachine
Merk	Berkel
Model	Pro Line SLC 350 Auto
Messerdiameter	350 mm
Snijdikte	0 tot 14 mm
Netto gewicht	61 kg

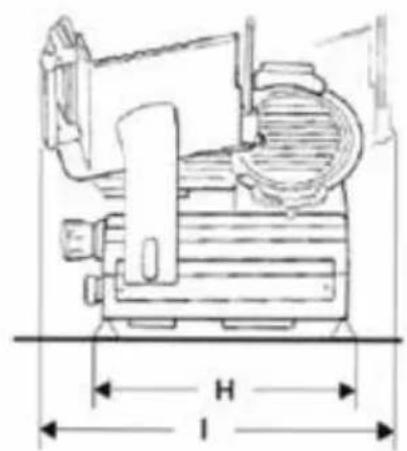

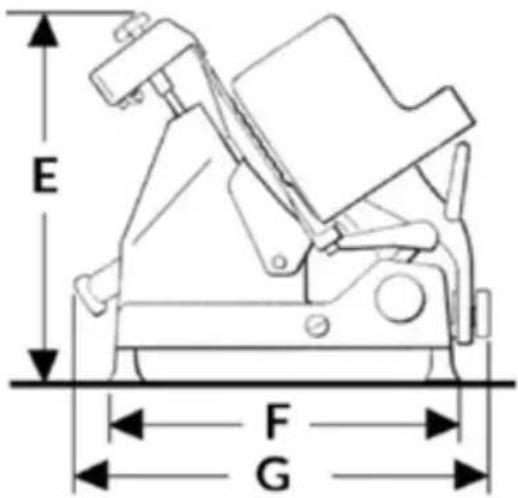

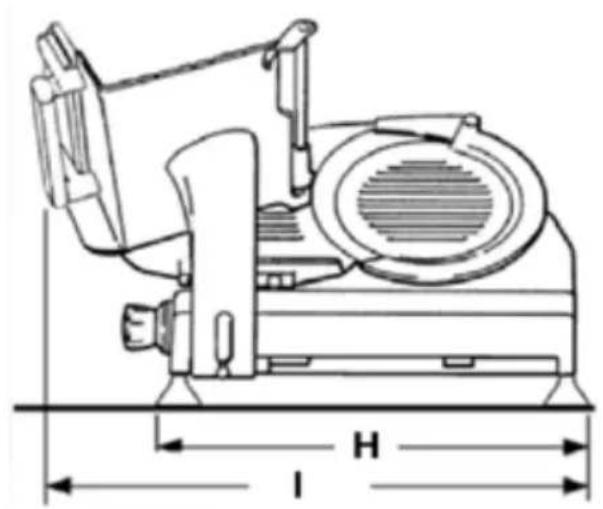

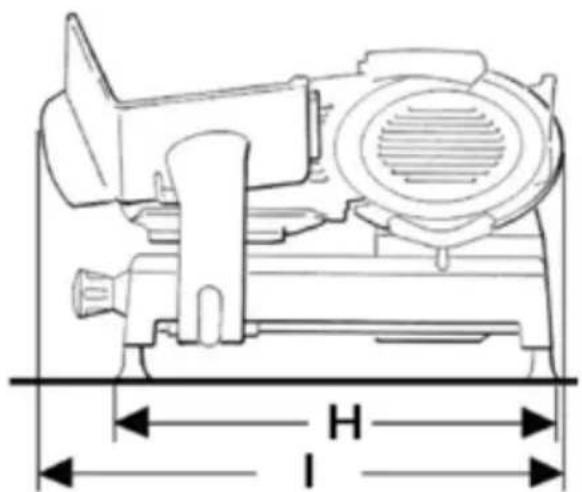

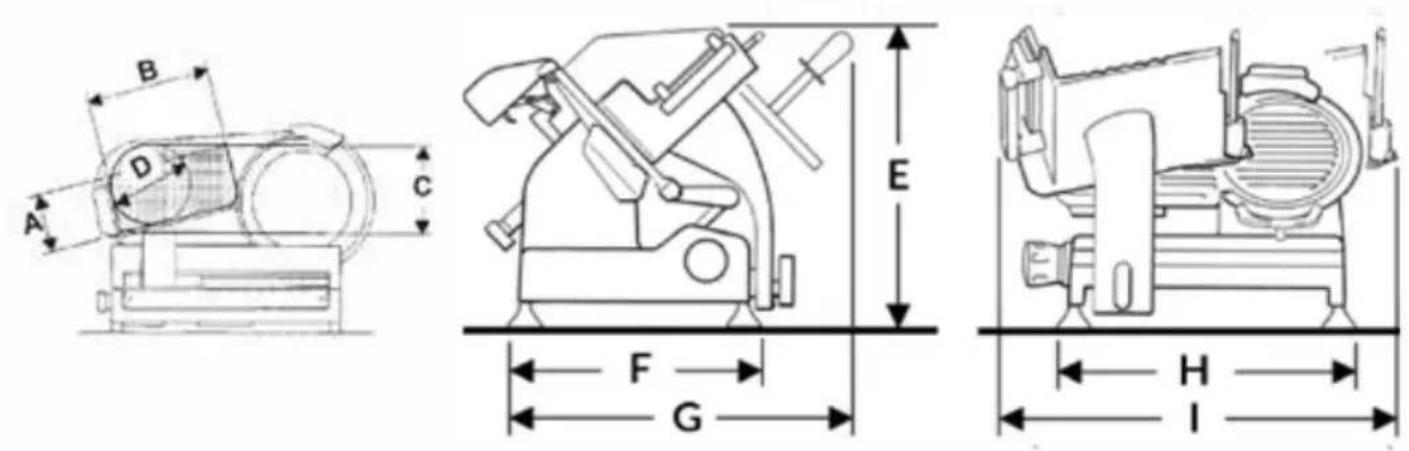

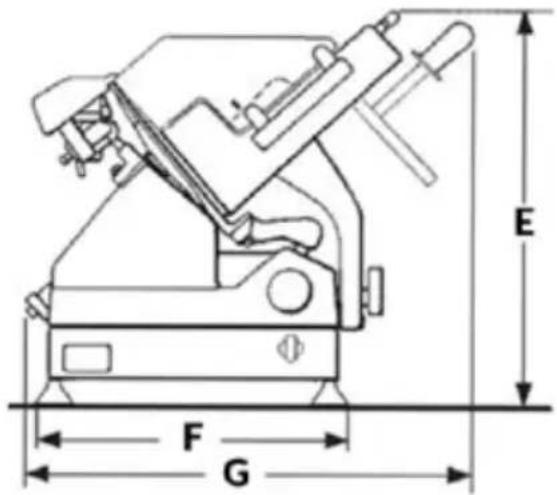

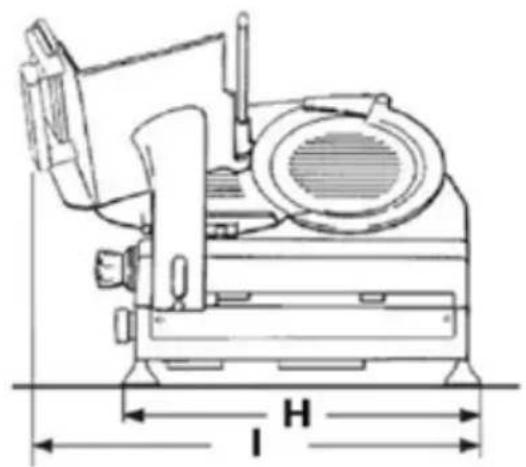

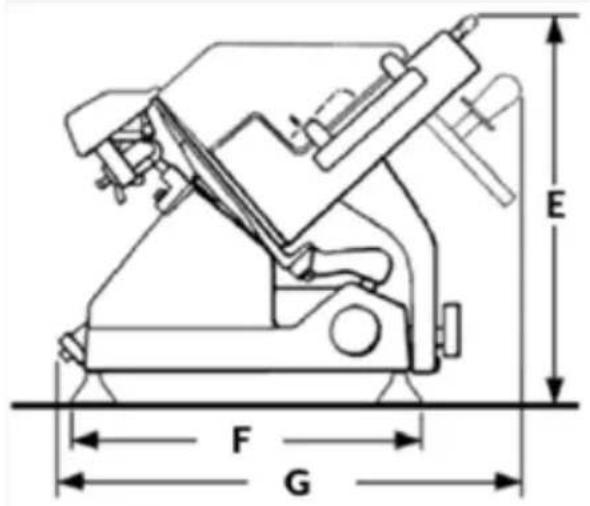

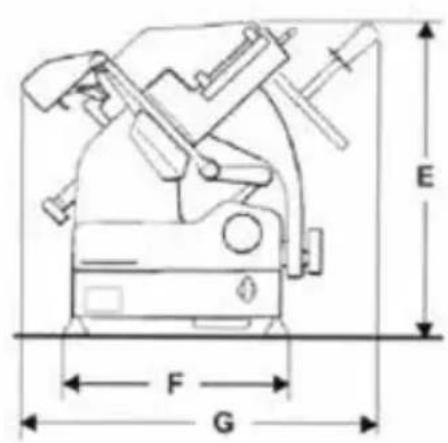

Afmetingen (E x F x G x H x I)	620 x 430 x 650 x 570 x 700-760 mm
Motorvermogen	0,45 kW
Elektrische voeding	230 V / 50 Hz / 1 fase of 120 V / 60 Hz / 1 fase
Rechthoekige snijcapaciteit	250 x 190 mm
Ronde snijcapaciteit	250 mm
Functies	Handmatig en automatisch (verstelbare slag, aparte start/stop mes en plateau)
Materialen	Constructie van aluminiumlegering en roestvrij staal
Veiligheid	Mes-ring, veiligheidsbescherming, noodstop, veiligheidspositie van de diktehendel
Slijpen	Ingebouwde slijper met slijpstenen
Reiniging	Verwijderbare onderdelen (plateau, voedingspers, mesdeksel, deflector); handmatige reiniging met warm water en mild reinigingsmiddel
Smering	Elke 3 maanden met zuurvrije olie (vaseline) op de geleiders
Garantie	24 maanden vanaf aankoopdatum
Toegestane producten	Niet-bevroren levensmiddelen zonder botten
Gebruikstemperatuur	-5°C tot +40°C
Maximale luchtvochtigheid	95%
Repareerbaarheid	Reparaties door bevoegd personeel; originele onderdelen vereist

Veelgestelde vragen - Pro Line SLC 350 Auto Berkel

Welke producten kunnen met de Berkel Pro Line SLC 350 Auto snijmachine worden gesneden?

Alleen niet-bevroren levensmiddelen zonder botten (vlees, vis, kaas, enz.) kunnen worden gesneden. Bevroren, diepgevroren producten of producten met botten zijn verboden.

Hoe stel ik de snijdikte in?

Gebruik de dikte-instelhendel (markering 3 op het schema). Draai deze om de gewenste dikte tussen 0 en 14 mm te selecteren. Zet hem na gebruik terug in de veiligheidspositie (0).

Hoe gebruik ik de automatische modus op het model SLC 350A?

Draai de ontkoppelingshendel van de slede tegen de klok in. Druk op de startknop van het mes (1b) en vervolgens op de startknop van het plateau (1h). Stel de slag van de slede in met de hendel (1a). Om te stoppen, druk op de stopknop van het plateau (1f) of van het mes (1e).

Hoe reinig ik de snijmachine?

Koppel eerst het apparaat los. Verwijder het plateau, de voedingspers, het mesdeksel en de deflector. Reinig ze met warm water en een mild reinigingsmiddel en een nylon borstel. Gebruik nooit een vaatwasser of waterstralen. Droog ze grondig.

Hoe slijp ik het mes?

Zet de diktehendel in de veiligheidspositie. Schuif het plateau naar achteren. Open het deksel van de slijper, trek aan de hendel en draai het apparaat naar het mes. Druk op de startknop en draai de hendel om de slijpstenen gedurende 10-15 seconden in contact te brengen. Stop het mes, plaats de slijper terug en sluit het deksel.

Wat te doen als de machine niet start?

Controleer of de stekker goed is aangesloten en of er stroom is. Als het probleem aanhoudt, neem contact op met de erkende klantenservice.

Hoe vaak moet de snijmachine worden gesmeerd?

Het wordt aanbevolen om de glijgeleiders elke 3 maanden te smeren met zuurvrije olie (vaselineolie). Gebruik geen plantaardige olie.

Wanneer moet het mes worden vervangen?

Het mes moet worden vervangen wanneer de afstand tussen de mesrand en de binnenrand van de bescherming (veiligheidsring) meer dan 6 mm bedraagt. Alleen een bevoegde professional mag de vervanging uitvoeren.

Valt het mes en de slijpstenen onder de garantie?

Nee, het mes en de slijpstenen zijn verbruiksonderdelen en vallen niet onder de garantie, tenzij er sprake is van een duidelijke fabricagefout. De garantie van 24 maanden dekt fabricagefouten.

Kan ik de snijmachine buiten gebruiken?

Nee, de machine mag niet buitenshuis of in vochtige, corrosieve of explosieve omgevingen worden gebruikt. Ze moet worden geïnstalleerd op een vlakke, droge en stabiele ondergrond, binnenshuis.

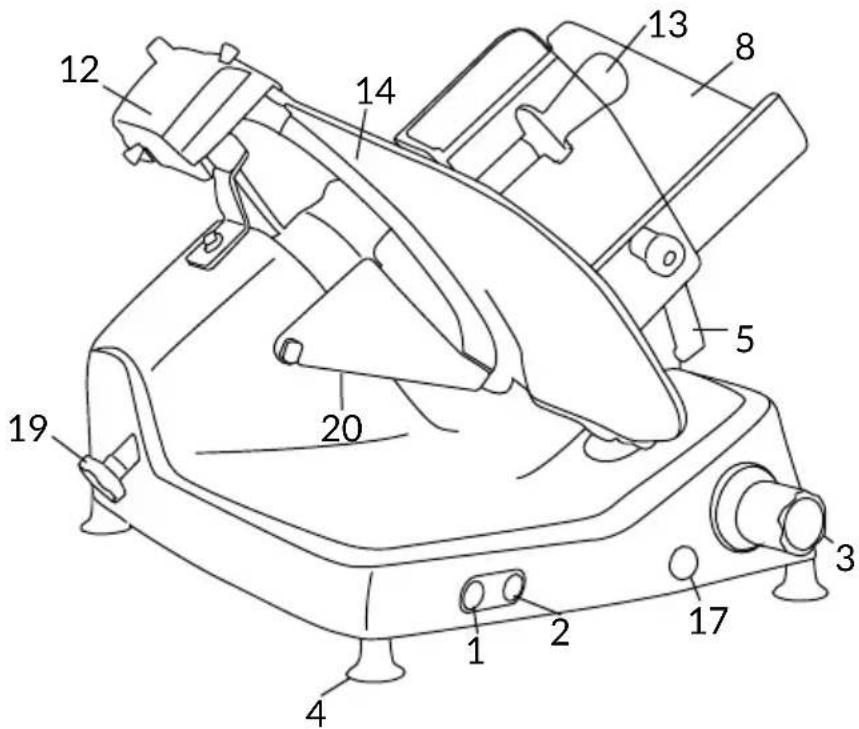

GEBRUIKSAANWIJZING Pro Line SLC 350 Auto Berkel

1. Startknop (wit)
2. Stopknop (rood)
3. Blokkeerknop vleestafel
4. Poot
5. Dikteregelaar
6. Plaat diktemeter (dikteplaat)
7. Beveiling
8. Vleestafel
9. Greep van vleesklem
10. Mes
11. Veiligheidsring (mesbescherming)
12. Slijpappparaat
13. Mesplaatknop
14. Kroon
15. Onderstel
16. Wagen
17. Vleesklem
18. Schijf mesbescherming
19. Voedingskabel
20. Trekstang mesplaat
21. Oliespuit

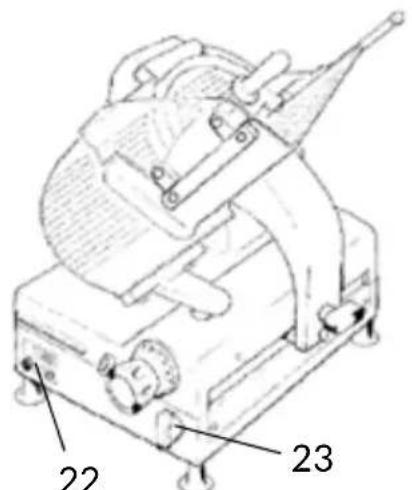

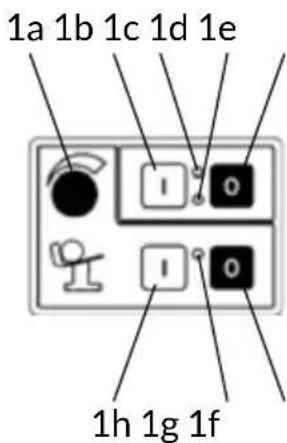

GL30 AUTO

1. Bedieningstoetsenbord
2. Deblokkerhendel wagen

1a. Verstelhendel loop
1b. Mes opstarten
1c. Led - Mes opstarten
1d. Led - Netspanning
1e. Mes stopzetten
1f. Vleestafel stopzetten
1g. Led - Vleestafel starten
1h. Vleestafel starten

Afb. 2

SLC 300 - 330 - 350

SLC 350A

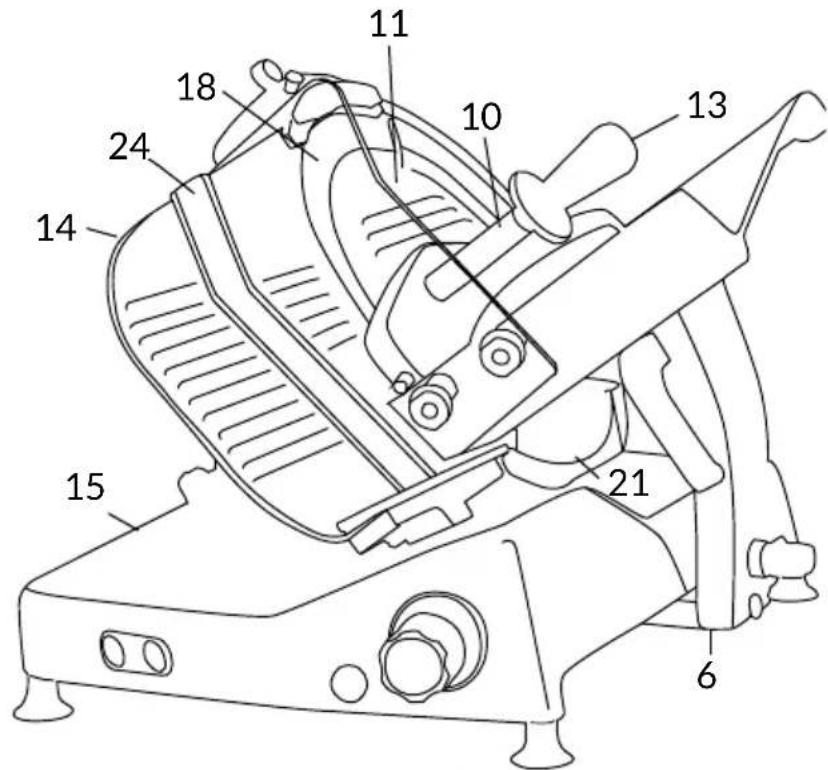

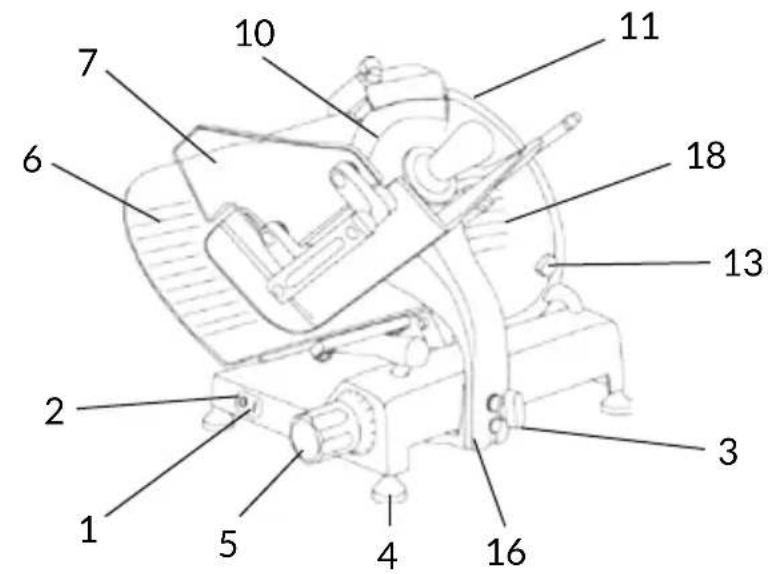

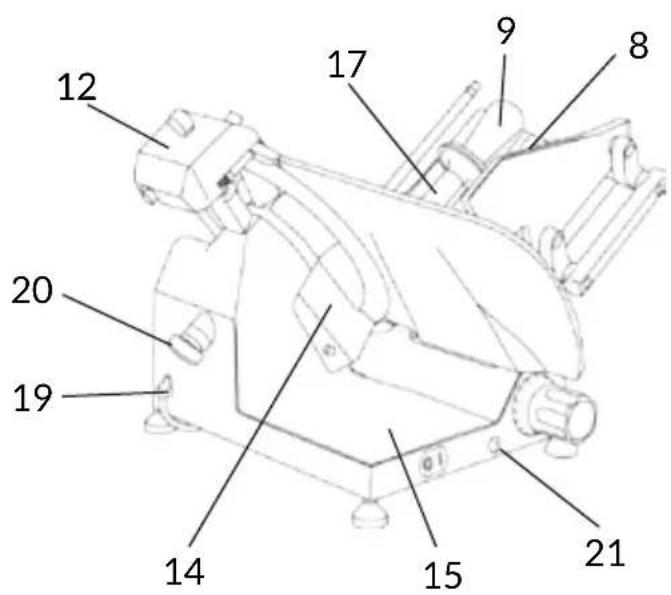

ONDERDELEN VAN DE MACHINE

1. Startknop
2. Stopknop
3. Dikteregelaar
4. Poot
5. Vleestafelgreep
6. Tafelsteun
7. Blokkeerknop vleestafel
8. Vleestafel
9. Vleesklem
10. Mesplaat (mesbescherming)
11. Slijpapparaat
12. Greep van vleesklem
13. Plaat diktemeter (dikteplaat)
14. Onderstel
15. Oliespuit voor smering geleiders
16. Mes
17. Trekstang mesplaat
18. Kroon
19. Veiligheidsring
20. Beveiling tafel

SLC 350A

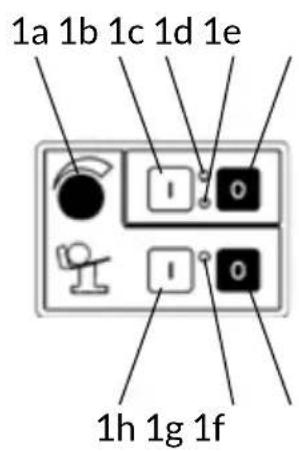

1. Bedieningstoetsenbord
2. Deblokkeerhendel wagen

1a. Verstelhendel loop
1b. Mes opstarten
1c. Led - Mes opstarten
1d. Led - Netspanning
1e. Mes stopzetten
1f. Vleestafel stopzetten
1g. Led - Vleestafel starten
1h. Vleestafel starten

BESCHRIJVING

Professionele snijmachines met rond mes, ontworpen voor het snijden van levensmiddelen van het soort en met de afmetingen beschreven in deze handleiding. Afbeelding 2 toont de hoofdonderdelen van de machine. Afbeelding 1 toont het schakelschema.

VERKLARING VAN OVEREENSTEMMING

De machines beschreiben in\ deze handleiding stemmen\ overeen met de richtlijnen 2006/42/EG, 2006/95/EG, 2004/108/EG, 2003/108/EU, 2011/65/EG, het Europese\ reglement (EG) 1935/2004 en\ de desbetreffende normen EN 1974:1998 +A1, EN60204-1, EN60335-1, EN60335-2-64.

VEILIGHEID

Let voor uw veiligheid goed op de volgende aanwijzingen:

• lees aandachtig de aanwijzingen door voordat u de machine gebruikt;
• het product mag nicht worden gebruikt door kinderen;
• gebruik de machine uitsluitend als u voldoende ingelicht bent en u in perfecte lichamerijke en geestelijkke toestand verkeert;
• gebruik de machine op geen enkele andere wijze dan degene die in deze handleiding is beschreiben;
• installer de machine in overeenstemming met de aanwijzingen beschreiben in de paragraf 'Installatie';
• installer de machine op een plaats buiten bereik van men

sen en met name kinderen die niet in het gebruik betrokken zichn;

• wees geconcentreerdijdens het gebruik van de machine, maar u Niet afleiden;
• liaison de machine nicht gebruiken door personeel dat de inhoud van deze handleiding Niet gelezen en begrepen heeft;
• geen loshangende kleding of kleding met wijde mouwen dragen;
• sta nooit toe dat iemand anders dan de gebruiker de machineijdens het snijden van het product benadert;
• deplaatjes van de machine Niet verwijderen, afdekken of wijzigen en ze onmiddelijk verrangen wanner ze beschadigd raken;
• de transparante beveiligingen nicht verwijderen of wijzigen en de elektrische en mechanische beveiligingen nicht omzeilen;
• snijuitsluitend de toegestane producten, probeer geen verboden producten te snijden;
• houd het steunvlak van het gesneden product, het werkblad rondon de machine en de vloer waar de gebruiker op staat.altijd schoon en droog;
• de machine Niet gebruiken als een steunvlak en er geen voorwerpen op aanbrengen die nichtijdens de normale snijwerkzaamheden nodigহn;
• de snijmachine nicht gebruiken als de afstand:tussen de snede van het mes en de mesbescherming door normale slijtage groter dan 6mm is geworden. Neem in dit geval contact op met de fabrikant of een van de erkende servicecentra om het mes te laten verrangen;
• gebruik de machine nicht met 'zwevende' elektrische aansluitingen met tijdelijke of Niet-ge

isoleerde kabels;

• controller regelmatig staat van de voedingskabel en de kabelwartel op hetuis van de machine; verrang de kabel onmiddelijk wanner dit nodig is. Wend u voor de ingreep tot gekwalificeerd personeel;

• leg de machine onmiddelijk stil in het geval van een defect, een vreemde werkking, een vermeende breuk, verkeerde bewegingen of vreemde geluiden;

• haal de machine van de elektrische voeding los alvorens reinigingen of onderhoud te verrichten;

• gebruik beschermende hand Schoenen voor de reiniging en het onderhoud;

• breng het te snijden product op de snijtafel aan en verwijder het ervan wanner de wagon—helemaalaarachterenis bewogen en de knop van de dikteregelaar in de veilige stand is geplaatst (Afb.A);

• gebruik uitsluitend de greedop op de arm of de handgreep van de vleesklem voor het verplaatsen van de vleestafel tijdens het snijden;

• het is Niet toegestaan om snij-accessoires te gebruiken die fabrikant Niet samen met de machine heeft geleverd.

De fabrikant acht zich nicht direct of indirect aansprakelijk voor een oneigenlijk gebruik, onbevoegde wijzigingen en/of reparaties aan de machine of het gebruik van zich-originele accessoires en onderdelen.

De machine mag nicht worden gebruikt in de openlucht en/of opplaatsen waar ze worden blootgesteld aan weersinvloeden en in ruimtes waar vocht, bijtende en/of schurende dampen of stof aanwezigংn, in ruimtes waar brand- o expo

siegevaar bestaat en in elkeruimte waar het gebruik vanexplosieveilige componentenwordt voorgeschreten.

Gebruiksomstandigheden:

• Temperatuur -5°C tot +40°C
• Max. vochtigheid 95%

NIET SNIJDEN:

• bevroren levensmiddelen;
• diepgevroren levensmidden;
  levensmiddelen met bot (vlees en vis);
• elk ander product dat geen levensmiddel is.

De veiligheidsring rond het mes stemt overeen met de Europese norm EN 1974:1998 +A1. Desondanks verwijdert de bescherming van de slijpzone Niet volledig het gevaar voor snijwonden.

OPGELET! Zorg ervoor dat u de handen zo ver möglichk bij de onbeschemde zone verwijderd houdtijdens het schoonmaken en slijpen van het mes. Het gebruik van beschemende handschoenen wordt aanbevolen.

INSTALLATIE

Installer de machine op een droge, gladde en vlakke ondergrond die het gewicht van de machine en het te snijden product kan dragen.

WAARSCHUWING: Veri-fieer of de vleestafel

ongehinderd kan bewegen en of het te snijden product zonder problemen op de vleestafel kan worden geplaatst.

Installer de machine in debuurt van een stopcontact

die overeenstemt met de EEG-normen en die is aangesloten op een installmentie die voldoet aan de toepasselijkke normen inzake:

-magnetothermische beveiling;

-automatische differentieelschakelaar (aardlekschakelaar);

-aarding.

Verifieer of de eigenschappen van het elektriciteitsnet met de gegevens op het typeplaatje van de machine overeenstemmen, alvorens de machine erop aan te sluiten.

GEBRUK VAN DE SNIJMACHINE

HANDMATIGE WERKING - VOOR MODELLEN VS25 VS30-GL30:

OPGELET! Scherp mes,
gevaar voor snijwonden!

Controller of de knop van de dikteregelaar (5) in de veilige stand (stand 0) is geplaatst (Afb. A).

1. Beweeg de vleestafel (8) volledig awhileuit waar de gebruiker, in de stand waarin het product kan worden aangebracht (Afb.B);
   2.klap de vleesklem (17) omhoog en plaats hem in de ruststand;
2. breng het te snijden product aan gegen de rand op de vleestafel, aan de zichde van de gebruiker. Blokker het product met de vleesklem door deze iets in het product te drukken;
   4.stel de dikte van de plak af. Schakel het mes (10) in met de startknop (1). Pak de greedp van de vleesklem (9) vast en start de snijbeweging;
   5.plaats de knop van de dikteregelaar aan het einde van de snijwerkzaamheden in de

veilige stand en trek de wagen\ aar achefteren. Breng het mest\ tot stilstand met een druk op\ de stopknop (2).

AUTOMATISCHE WERKING - VOOR MODEL GL30A:

1. Draai de deblokkerhendel van de wagen (3) 180^ linksom; 2. druk op de startknop van het mes (1b);
2. druk op de startknop van devleestafel (1h);
3. Draai voor het selecteren van de beweging van de wagen die het best bij de grootte van het te snijden product past de verstelhendel (1a) van de wagen rechtsom, om de lengte te verhogen en en in tegengestelde richting om deze te verlagen (Afb.C).

OPGELET! Plaats uw handen Niet in de buurt van de

wagen of op de vleestafel wanneer de machine in bedrijf is.

Druk wonneer de snijbewerking voltooid is op de stopknop van de vleestafel (1f): het mes blijft in werkung verwijl de vleestafel helemaal maar achteren, aan de zichde van de gebruiker stocht,keear voor een neue snijcyclus.

Als u op de stopknop van het mes (1e) drukt stopt de vleestafel in de positie waar deze zich bevindt.

HANDMATIGE WERKING - VOOR MODELLEN SLC 300-330-350, SLC 350A: breng het te snijden product aan tegende rand op de vleestafel, aan dezijde van de gebruiker;blokkeer de vleesklem met een zekere druk; in het geval van zwaartekrachtmodellen za het te snijden product door het gewicht

op de vleestafel drukken;
- regel de dikte van de plank met de specifieke knop (3). Schakel hetmes (18) in meteen druk op de startknop (1). Pak de greedp van de vleesklem (13) vast en start de snijbeweging;
-In het geval van zwaartekrachtmodellen kunt u de greep van de vleesklem gebruiken als door het gewicht of de afmeting van het te snijden product het Niet langer mogelijk is om enkel met behulp van de zwaartekracht plakken te snijden;
-plaats de knop van de dikteregelaar aan het einde van de snijwerkzaamheden in de veilige stand en trek de wagen waar achteren. Breng het mest tot stilstand met een druk op de stopknop (2);
- verwijder de snijplaat van de dikteplaat vandaan en verwijder het product.

- AUTOMATISCHE WERKING (SLC 350A):

1. Draai de deblokkerhendel van de wagen (3) 180^ linksom;
2. druk op de startknop van het mes (1b);
3. druk op de startknop van de vleestafel (1h);
4. Draai voor het selecteren van de beweging van de wagen die het best bij de grootte van het te snijden product past de verstelhendel (1a) van de wagen rechtsom, om de lengte te verhogen en en in tegengestelde richting om deze te verlagen (Afb.C).

OPGELET! Plaats uw handen Niet in de buurt van de wagen of op de vleestafel wanneer de machine in bedrijf is.

Druk wanner de snijbewerking voltooid is op de stop

knop van de vleestafel (1f): het mes blijft in werkung verwijl de vleestafel helemaal maar achefteren, aan de zichde van de gebruiker stocht, waar voor een neue snijcyclus.

Als u op de stopknop van het mes (1e) drukt stopt de vleestafel in de positie waar deze zich bevindt.

REINIGING

Houd de machine goed schoon. Maak de machine wanner ze gebruikt worden minstens eenmaal per dag of zelfs vaker schoon. We adviseren om de machine ook voor het gebruik schoon te makeen als ze eenijd lang Niet is gebruikt.

OPGELET! Elektrocutiegevaar! Haal de stekkeruit het stopcontact en plaats de knop van de dikteregelaar in de veilige stand, alvorens de machine schoon te make.

OPGELET! Scherp mes, gevaar voor snijwonden!

Controleer of de knop van de dikteregelaar (5) in de veilige stand (stand 0) is geplaatst (Afb.A).

DE COMPONENTEN NIET IN DE VAATWASSER WASSEN!

Schoonmaakmiddelen: gebruik uitsluitend water en een biologisch afbreekbaarschuimend afwasmiddel, een zachte sponsdoek en een half-zachte nylon borstel voor de zones van de vleestafel en de suntige vleesklem. Maak de machine Niet schoon met waterstralen of stoom of soortgelijke methoden.

Verwijlder:

• vleestafel:

1) maak de vleestafel los door de bevestigingshendel rechtsom te draaien. Plaats de knop van de dikteregelaar in de veilige stand, verplaats de vleestafelsteun helemaal maar achefteren in de richting van de gebruiker: met een metalen klik weet de gebruiker dat de vleestafel is vergrendeld; 2) verwijder het vleesklem; 3) verwijder de vleestafel door deze van de steun te schuiven (Afb.D);

• de mesplaat:

1) draai het los door de hand-greep van de trekstang van de mesplaat linksom te latendraaien; 2) druk op de greedp in de richting van het mes om de schijf van het mes opte heffen; til de schijf mesbescherming op (Afb. E);

-kroon:

draai de bevestigsschroef los en verwijder de kroon (Afb.F).

OPGELET! Scherp mes, ge-vaar voor snijwonden! We adviseren om beschermende handschoenen te dragen voor de reiniging van de slijpzone, de vleestafel, de vleesklem en het mes.

Maak het volgende schoon:

• mes: druk een vochtige doekegen het oppervlak van hetmes en verplaats de doek aan de zijde van de mesplaat en aan de andere zijde langzaam vanuit het midden maar buiten, zie de afbeelding (Afb. G). Maak het mes op bezelfde wijze droog met een droge doeok; -veiligheidsring: maak de zone tussen het mes en de veiligheidsring schoon met een halfzacht nylon borsteltje;

-machinembehuizing:maak de

machinebehuizing schoon met een vochtige doek of een sponsen spoel met water af. Maak zorgvuldig droog.

ONDERHOUD

Mes slijpen

De regelmaat en de duur van het slijpen hangen af van het gebruik van de apparatuur.

OPGELET! We adviseren om de aanwijzingen nauwgezet te volgens als demachine is voorzien van een ingebouwd slijppapparaat. Neem contact op met de fabrikant of een van de erkende servicecentra (zie SERVICE) als dit Niet het geval is.

Volg de aanwijzingen voor het slijpen:

1.plaats de knop van de dikteregelaar in de veilige stand (Afb.A);
2. verplaats de vleestafel helemaal maarachten (Afb.B);
3. til de kap van het slijppappaat omhoog (Afb. L);
4. trek aan de deblokkerhendel en draai het slijpapparaat in derichting van het mes (Afb. M);
5.[Iaat de hendel los, het apparaat wordt in de juiste positie ontgrendeld;
6. druk op de startknop;
7.draai de hendel lichtjes, breng de twee slijpstenen in contact met het mes en houd ze 10-15 sec. op hun plaats (Afb.N);
8. Het slijpen en verwijderen van bramen vinden geluktijdig plaats;
9. breng het mes tot stilstand met een druk op de stopknop; 10. trek aan de hendel om het apparaat terug te zetten in de oorspronkelijke positie

1. laat de beschermkap van het slijpapparaat zakken;
2. maak de snijmachine schoon.

Smeren

Als de machine een bepalde periode lang gebruikt is, kan hetijken dat u de geleiders van de wagen moet smeren. We adviseren om deze handling elke 3 maanden te verrachten. Gebruik voor het smeren uitsluitend Niet-zure olies (we adviseren vaseline-olie). Geen plantaardige olies gebruiken.

ASSISTENTIE

In de verpakking�n geen vervangende onderdelen aangebracht. Reparaties en verrangen gen (zoals het verrangen of repareren van het mes, deriem, de elektrische componenten, onderdelen van de structuur, enz.)月至 sluitend worden verricht door personeel dat door fabrikant is aangewezen.

Stuur de machine waar de fabrikant of een erkend servicecentrum als een reparatie nodig is.

Wendu tot [e-mail] voor informatie over de servicecentra.

OPGELET! Het mes要去 worden verrangen wonneer de afstand tussen de sne de van het mes en de binnenste rand van de bescherming groter dan 6mm is.

GARANTIE EN

AANSPRAKELIJKHEID

De machines van de fabrikant
worden gedekt door een gar
rantie van 24 maanden met
ingang van de aankoopdatum.

De garantie dekt uitsluitend defecten die worden vastgesteld bij een correct gebruik in overeenstemming met de aanwijzingen van de handleiding. De garantie dekt geen schade veroorzaakt door het transport, nalatigheid of onbekwaamheid van de koper, een verkeerde installmentie of plaatsing, slijtage of een spanning die meer dan 10% hoger dan de nominale waarde is. De garantie dekt geen intrinsiek slijtagegevoelige onderdelen, zoals het mes en de slijpstenen van het slijppapparaat, tenzij er sprake is van een duidelijk defect in de productie.

De fabrikant acht zich nicht direct of indirect aansprakelijk voor:

• de veronachtzaming van de aanwijzingen van deze handleiding;
• gebruik zonder naleving van de toepasselijkke wetgeving van het land van installmentie;
  -onbevoegde reparations en/of wijzigingen aan de machine;
• gebruik van Niet-originele accessoires of onderdelen;
  -buitengewone gebeurtenissen.

Bij een eigendomsoverdracht komt elke vorm van aansprakelijkheid van de fabrikant teervallen, m.u.v. de naleving van de richtlijn 2006/42/EG (aansprakelijkheid voor elk defect in de productie van het product).

Het typeplaatje op het onderstel van de machine bevat de fabrikant, de machine, technische informatie en de CE-markering.

AFBRAAK EN

VERWIJDERING

De machine is gemaakt van:

• aluminiumlegering;
• diverse componenten en elementen van roestvrij staal;
• elektrische onderdelen en kabels;
• elektromotor;
  -kunststof,enz.

Wend uuitsluitend tot erkende bedrijven voor de eliminatie van de bovengenoemde materialen als de verwijdering doorderden worden verricht. Het apparaat bevat materialen die teruggewonnen of gerecycled hunnen worden. Een correcte geschieren inzameling ervan bevordert de recycling. Breng het apparaat aan het einde van de levensduur maar een inzamelpunt. Bij de lokale autoriteiten kunt u informatie winnen over de verwijdering.

Problemen oplossen

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
De machine schakelt nicht in wanner op de startknop worden gedrukt	Geen voeding of controlecircuit defect	Controler of de stekker goed is aan-begracht. Neem contact op met het servicecentrum als het probleem Niet kan worden verholpen
De machine schakelt in wanner op de startknop worden gedrukt, maar het lampje "machine aan"Gaat Niet branden	Lampje defect De machine niet gebruiken als het lampje Niet brandt. Contact opnemen met het servicecentrum
Te großeesterstand bij het snijden van het product	Het mes is bot Slijp het mes
Bij belasting draaith het mes langzamer of komt het tot stilstand	De riem kan losgeraatk of beschadigd zich	Neem contact op met het servicecentrum om de riem te soften afstellen of verrangen
De machine stopt Niet wanner op de stopknop worden gedrukt	Bedieningscircuit defect Schakel de machine onmiddellijikuit, haal de stekker uitt het stopcontact en neem onmiddelijk contact op met het servicecentrum
Te veelesterstand bij de verplaatsing van de bewegende componenten (vleesklem, wagen)	Geleiders Niet regelmatifgesmeerd	De periodieke smering verrichten

PRO LINE VS25 -VS30

MODELLEN	VS25 VS30
E	380 mm 400 mm
F	300 mm 300 mm
G	380 mm 420 mm
H	380 mm 380 mm
I	550 mm	610 mm
SPECIFICATIONS
ø Mesdiameter	250 mm	300 mm
Maximale snijdkte	0-14 mm 0-14 mm
Nettogewicht	17 kg	20 kg
Snijcapaciteit (rechthoekig)	210x120 mm 210x160 mm
Snijcapaciteit (rond)	165 mm	200 mm
Vermogen motor	0,20 kW	0,20 kW
Elektrische specificities	230 V - 50 Hz220 V - 60 Hz120 V 60 Hz

PRO LINE GL30

MODELLEN	GL30
A	170 mm
B	200 mm
C	225 mm
D	200 mm
E	460 mm
F	340 mm
G	530 mm
H	430 mm
I	630 mm
SPECIFICATIONS
Ø Mesdiameter	300 mm
Maximale snijdikte	0 -14 mm
Nettogewicht	41 kg
Snijcapaciteit (rechthoekig)	200x170 mm
Snijcapaciteit (rond)	200 mm
Vermogen motor	0,20 - 0,30 kW
Elektrische specificaties	230 V 50 Hz | 220 V 60 Hz | 120 V 60 Hz

PRO LINE GL30 AUTO

MODELLEN	GL30 AUTO
A	165 mm
B	220 mm
C	225 mm
D	200 mm
E	530 mm
F	340 mm
G	550 mm
H	430 mm
I	640 mm
SPECIFICATIONS
Ø Mesdiameter	300 mm
Maximale snijdkte	0 -14 mm
Nettogewicht	41 kg
Snijcapaciteit (rechthoekig)	220x165 mm
Snijcapaciteit (rond)	200 mm
Vermogen motor	0,40 kW
Elektrische specificaties	120 V 60 Hz - 230 V 50 Hz

MODELLEN SLC300 SLC330 SLC350
E	530 mm 530	mm 530 mm
F	450 mm 450	mm 450 mm
G	650 mm 670	mm 670 mm
H	580 mm 580	mm 580 mm
I	700 mm 740	mm	730 mm
SPECIFICATIONS
Ø Mesdiameter	300 mm 330	mm	350 mm
Maximale snijdkte	0-14 0-25		0-14
Nettogewicht	41 kg 43 kg		43 kg
Snijcapaciteit (rechthoekig)	260x150h 280x170h		260x190h
Snijcapaciteit (rond)	210 mm 240	mm	250 mm
Vermogen motor	0,30 kW 0,30	| 0,35 kW	0,35 kW
Elektrische specificaties	120/60/1 V - Hz230/50/1 v - Hz	120/60/1 - 230/50/1 V - Hz220/60/1 - 400/50/3 V - Hz	220/60/1 V - Hz400/50/3 V - Hz

MODELO SLC 350A
E	620 mm
F	430 mm
G	650 mm
H	570 mm
I	700 - 760 mm
ESPECIFICACIONES
ø Diametro lama	350 mm
Capacidad Tmaxa de corte	0 -14
Peso neto	61 kg
Capacidad (rectangular)	250x190h
Capacidad (circular)	250 mm
Potencia motor	0,45 kW
Electromotor	230/50/1 V - Hz 120/60/1 V - Hz

Opmerking: Zoals we voortdurend verbeteren van unsere producten, können de specificaties zonder voorafgaande kennisgeving worden gewijzigd.

BRUKSANVISNING: Elektriske skjæremaskiner Red Line

MODELLER:

GL30, GL30AUTO, VS25, VS30, SLC 300 - 330 - 350, SLC 350A

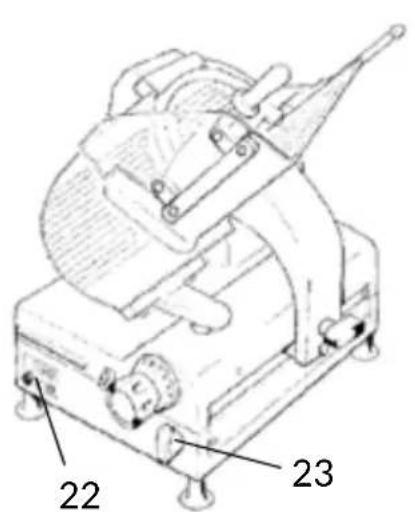

Fig. 2

MASKINDELER
