Typ produktu	Elektrický kráječ potravin
Značka	Berkel
Model	Pro Line SLC 350 Auto
Průměr nože	350 mm
Tloušťka řezu	0 až 14 mm
Čistá hmotnost	61 kg

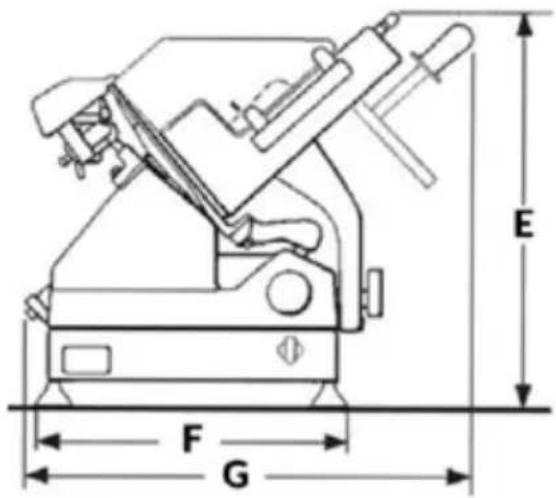

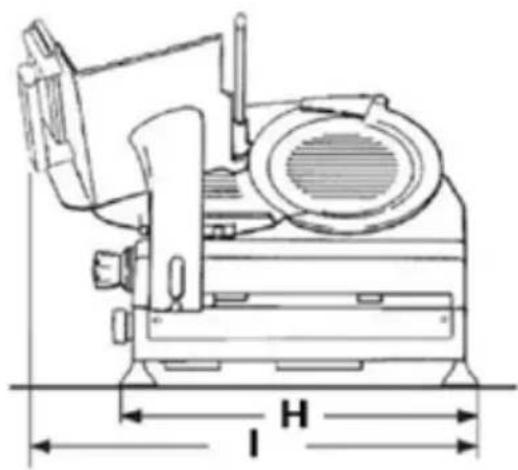

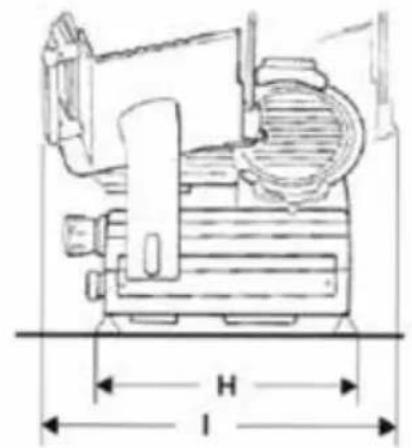

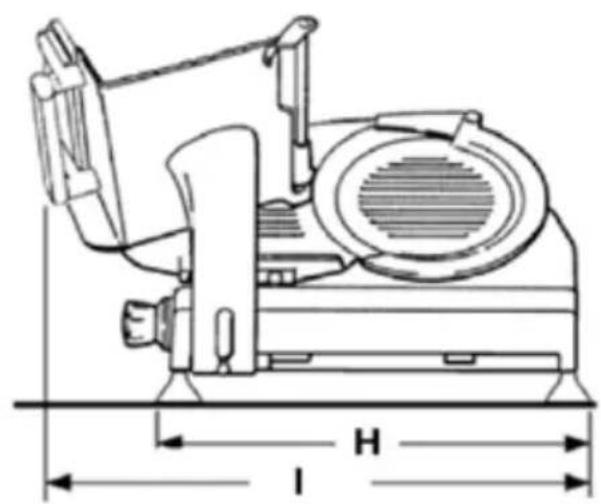

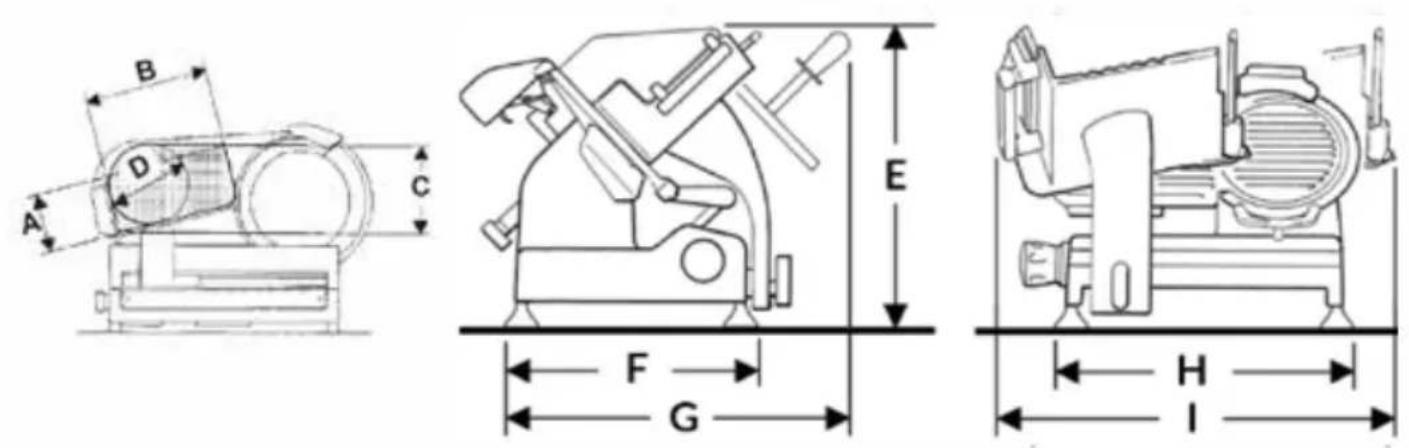

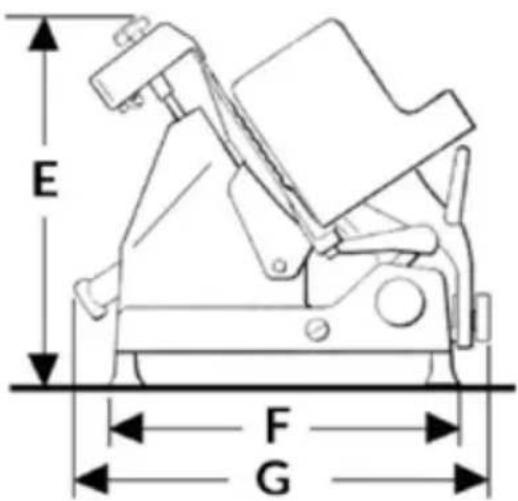

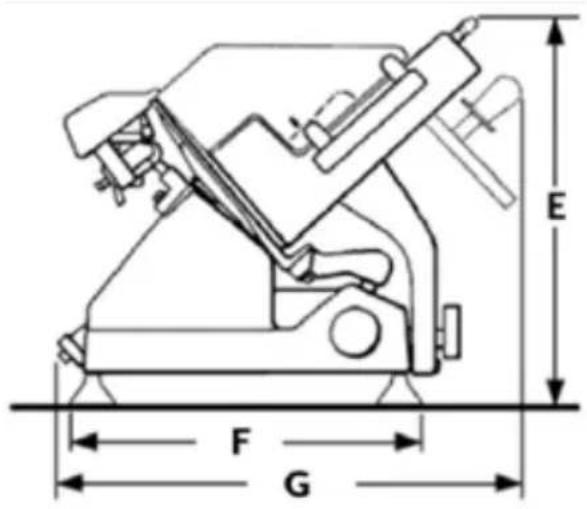

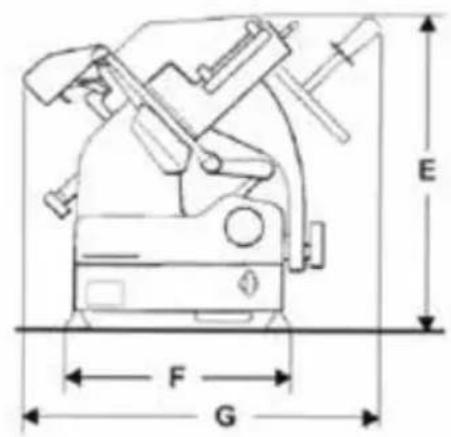

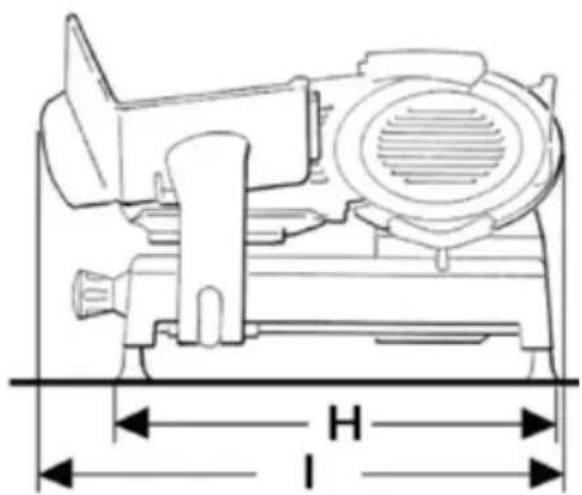

Rozměry (E x F x G x H x I)	620 x 430 x 650 x 570 x 700-760 mm
Výkon motoru	0,45 kW
Napájení	230 V / 50 Hz / 1 fáze nebo 120 V / 60 Hz / 1 fáze
Kapacita obdélníkového řezu	250 x 190 mm
Kapacita kruhového řezu	250 mm
Funkce	Manuální a automatická (nastavitelný zdvih, samostatné start/stop nože a stolu)
Materiály	Konstrukce z hliníkové slitiny a nerezové oceli
Bezpečnost	Ochranný kroužek nože, bezpečnostní kryt, nouzové zastavení, bezpečnostní poloha rukojeti tloušťky
Ostření	Vestavěná bruska s brusnými kameny
Čištění	Od nímavé díly (stůl, přidržovač potravin, kryt nože, deflektor); ruční čištění horkou vodou a jemným čisticím prostředkem
Mazání	Každé 3 měsíce bezacidním olejem (vazelínou) na vodítka
Záruka	24 měsíců od data nákupu
Povolené produkty	Nezmrazené potraviny bez kostí
Provozní teplota	-5°C až +40°C
Maximální vlhkost	95%
Opravitelnost	Opravy vyškoleným personálem; originální náhradní díly vyžadovány

Často kladené otázky - Pro Line SLC 350 Auto Berkel

Jaké produkty lze krájet pomocí kráječe Berkel Pro Line SLC 350 Auto?

Pouze nezmrazené potraviny bez kostí (maso, ryby, sýry atd.) lze krájet. Zmrazené, hluboce zmrazené nebo výrobky s kostmi jsou zakázány.

Jak nastavit tloušťku řezu?

Použijte rukojeť pro nastavení tloušťky (označení 3 na schématu). Otáčejte jí pro výběr požadované tloušťky mezi 0 a 14 mm. Po použití ji vraťte do bezpečnostní polohy (0).

Jak používat automatický režim u modelu SLC 350A?

Otočte rukojeť pro odpojení vozíku proti směru hodinových ručiček. Stiskněte tlačítko start nože (1b), poté tlačítko start stolu (1h). Nastavte zdvih vozíku pomocí rukojeti (1a). Pro zastavení stiskněte tlačítko stop stolu (1f) nebo nože (1e).

Jak čistit kráječ?

Nejprve odpojte zařízení. Odstraňte stůl, přidržovač potravin, kryt nože a deflektor. Očistěte je horkou vodou s jemným čisticím prostředkem a nylonovým kartáčem. Nikdy nepoužívejte myčku nádobí nebo vodní paprsky. Důkladně osušte.

Jak ostřít nůž?

Umístěte rukojeť tloušťky do bezpečné polohy. Posuňte stůl dozadu. Otevřete víko brusky, zatáhněte za páku a otočte zařízení směrem k noži. Stiskněte startovací tlačítko a otáčejte pákou, aby se brusné kameny dostaly do kontaktu na 10-15 sekund. Zastavte nůž, vraťte brusku na místo a zavřete víko.

Co dělat, když stroj nenastartuje?

Zkontrolujte, zda je zástrčka správně zasunuta a je přítomno napájení. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak často mazat kráječ?

Doporučuje se mazat kluzná vedení každé 3 měsíce bezacidním olejem (vazelínový olej). Nepoužívejte rostlinný olej.

Kdy je třeba vyměnit nůž?

Nůž musí být vyměněn, když vzdálenost mezi ostřím nože a vnitřním okrajem ochranného kroužku přesáhne 6 mm. Výměnu smí provádět pouze autorizovaný odborník.

Zahrnuje záruka nůž a brusné kameny?

Ne, nůž a brusné kameny jsou spotřební díly a nejsou kryty zárukou, kromě zjevné výrobní vady. 24měsíční záruka se vztahuje na výrobní vady.

Mohu používat kráječ venku?

Ne, stroj nesmí být používán venku nebo ve vlhkém, korozivním nebo výbušném prostředí. Musí být instalován na rovném, suchém a stabilním povrchu v interiéru.

NÁVOD K OBSLUZE Pro Line SLC 350 Auto Berkel

NAVOD K POUZITI: Elektrické kráječe Pro Line

MODELY:

GL30, GL30AUTO, VS25, VS30, SLC 300 - 330 - 350, SLC 350A

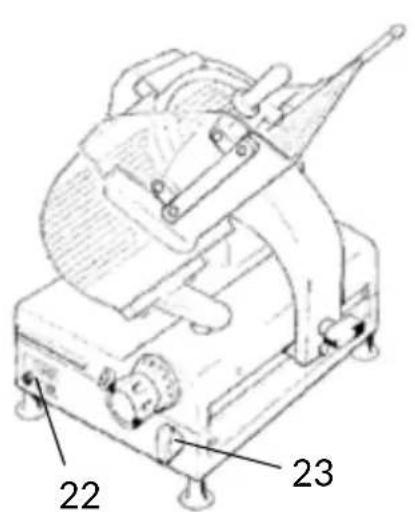

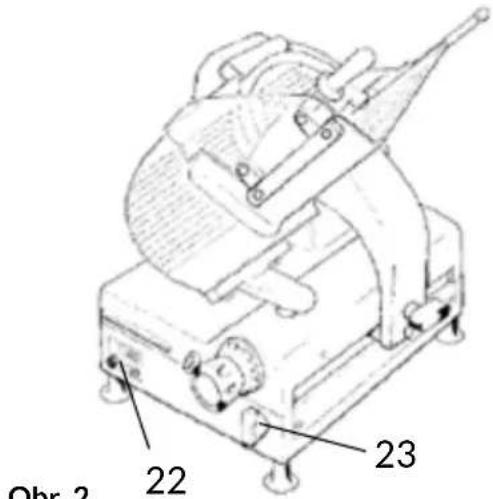

Obr.2

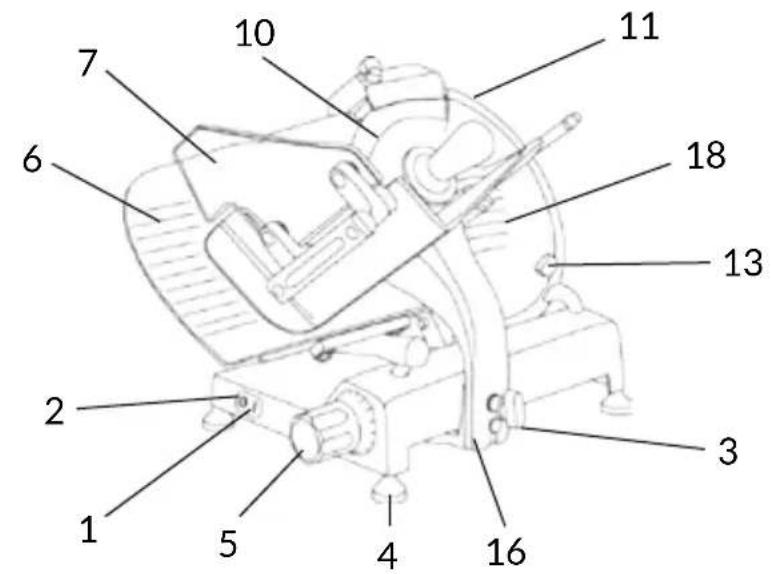

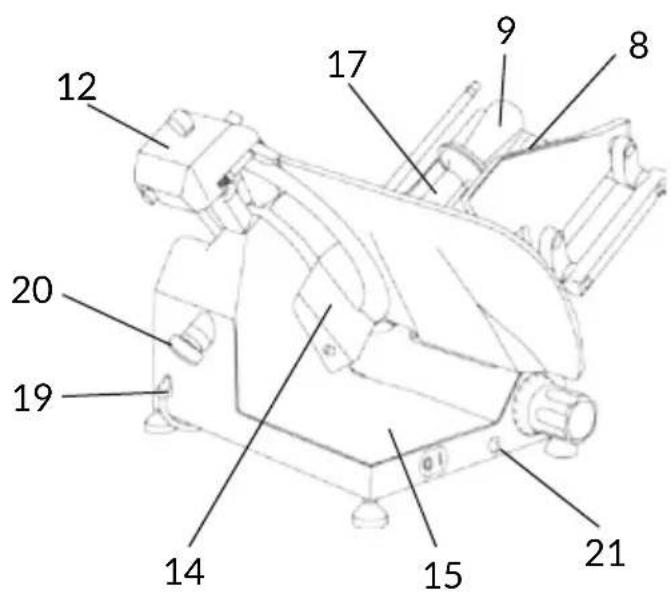

CÁSTI STROJE

1. Spoustéci tlačitko (bíle)
2. Vypinacía tlačitko (červené)
3. Rukojt'k zablokovani desky
4. Nožka
5. Rukojet na regulaci tloustky platku
6. Deska tlouštkoměru (plachta)
7. Bezpečnostní kryt
8. Nosná deska
9. Rukojet pritlačného prvku
10. Núz
11. Bezpečnostní kroužek (kryt nože)
12. Brousek
13. Rukojet krytu noze
14. Kryt platkü
15. Základna
16. Suport
17. Pritlačné prvek
18. Kryci kotouč noze
19. Napajeci kabel
20. Táhló krytu noze
21. Maznice

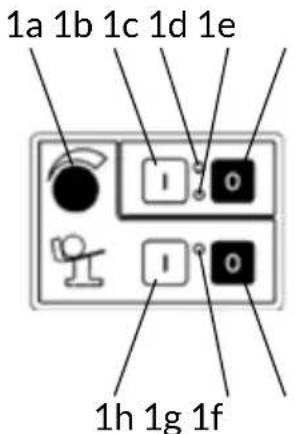

GL30 AUTO

1. Ovladaci tlacitka
2. Ovladač pro odblokovány voziku

1a. Ovladač pro seřízení dráhy
1b. Spusteni noze
1c. Led - Spusteni noze
1d. Led - Sitové napétí
1e. Zastavení nože
1f. Zastavení nosné desky
1g. Led - Spustěné nosné desky
1h. Spusteni nosné desky

SLC 300-330-350 SLC 350A

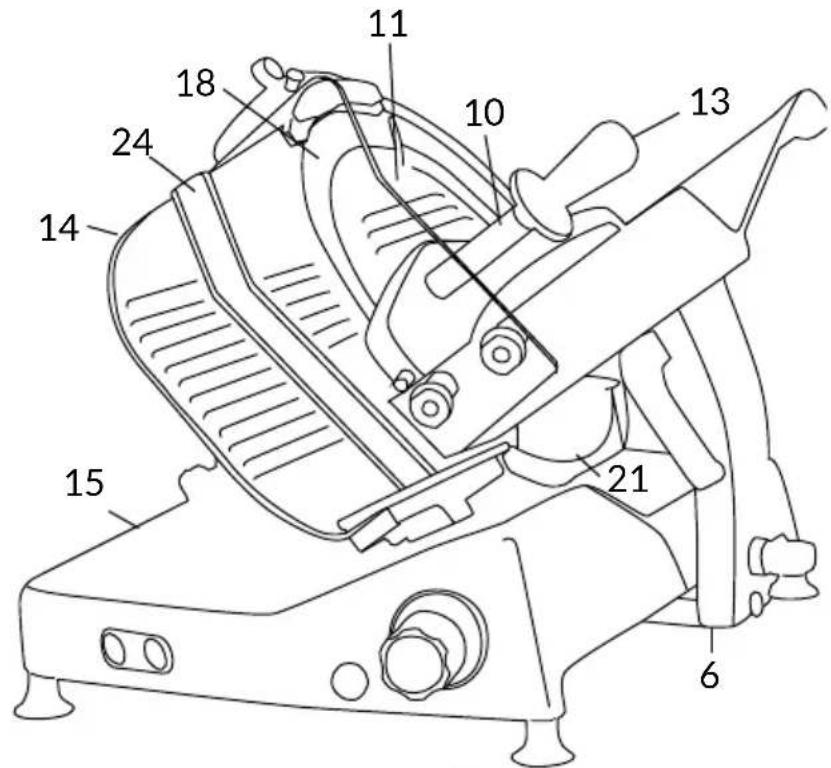

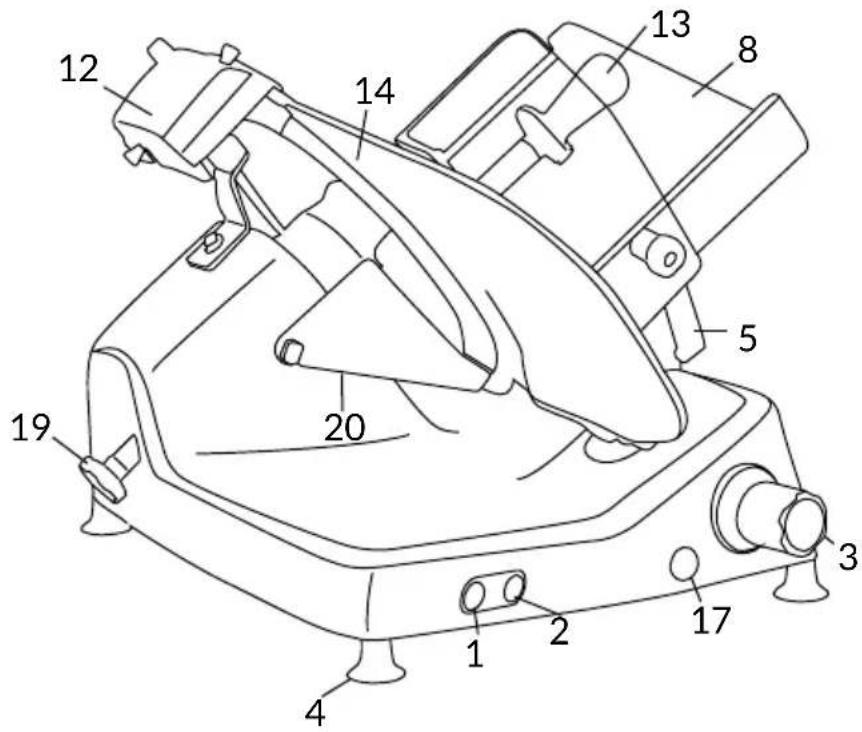

ČASTISTROJE

1. Spoustectlacitko
2. Vypinací tlacítko
3. Rukojet na regulaci tloustky platku
4. Nožka
5. Rukojet tlačného prvku desky
6. Podpěra desky
7. Rukojet'k zablokovani desky
8. Nosná deska
9. Pritlačný prvek
10. Kryt nože (kryt nože)
11. Brousek
12. Rukojet' přitlačného prvku
13. Deska tloustkomeru (placha)
14. Základna
15. Maznice k mazání vodicích prvkú
16. Núz
17. Táhlo krytu noze
18. Kryt platku
19. Bezpečnostní kroužek
20. Bezpečnostní kryt desky

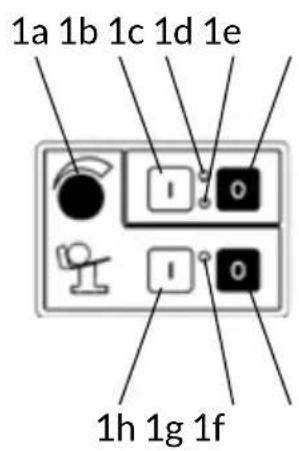

SLC 350A

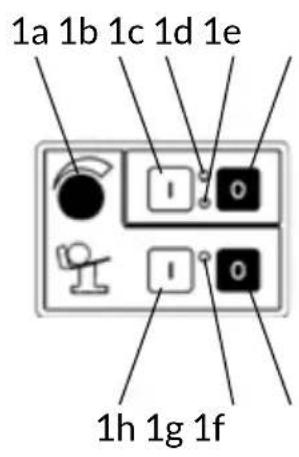

1. Ovladaci tlačitka
2. Ovladač pro odkovány vozíku

1a. Ovladač pro serízení drahy
1b. Spusteni noze
1c. Led - Spusteni noze
1d. Led - Sitové napétí
1e. Zastavení nože
1f. Zastavení nosné desky
1g. Led - Spustěné nosné desky
1h. Spustěni nosné desky

POPIS

Kraječ s kruhovou Čepelí vchodný pouze pro krájení potravinářskych produktu v rámci rozměrovych limitu uvedenych v teto príručce. Hlavní Časti, z nichž se stroj skláda, jsou znázorněny na obrázku 12 Elektrické schéma je znázorněno na obrázku 1.

PROHLÁŠENÍ O SHODÉ

Přistroj popsányv teto prirucce je v souladu se smernicemi 2006/42/CE-2006/95/CE-2004/108/CEaevropskymi normami EN 1974:1998 ^+ A1 sohledem na bezpecnost proti mechanickym rizikum:Krajec-Specifikace hygieny a bezpecnosti.

BEZPECNOST

Vënujte pozornost nasledujićim základnim bezpečnostím opat-rením:

-pred pouzitim si prectete vsechnyPokyny;
- tento produit není určen k poúžívání détmí;
- s prístrojem pracujte pouze za prédpokladu dūkladného proškolení a v perfektní psychické i fyzické kondici;
- nepoužívejte krajec jinym zpu-sobem, než je uvedeno v tomto návodu;
- používejte kráječ pouze v plné strukturalní, mechanické a systémové efektivité;
- zařizení instalujte v souladu s poukyny uvedenými v kapitole "Instalace";
- zarizení instalujte na miste mimo dosah nepovolanych osob, zejména mimo dosah détá mladistvych;
-behem pouzivani zustante vy

soce koncentrovaní a vyvarujte se Rozptylováni;
- nenechte kraječ používat další osoby, které si nenastudovali obsah teto priručky;
- behem krajeni nenoste volné oblecené nebo oblecenis volnymi rukávy;
- nedovolte nikomu dalsimu, krome obsluy, prblizit se k pri-stroji behem procesu krjeni;
- neodstrańujte, nezakryvejte ani neupravujte značky umistěné na těle prístroje a v pripadě jejich poškození je neprodlené vyměnte;
- neodstrañujte, neupravujte ani neobcházejte Žádná mechanická ochranná zařizení;
- krajeje pouze povolené produity, nepokousejte pořezanine zakazanych typech produktu;
- kraječ, okolní pracovní plochu i podlahu udržujte vždy v Čistote a suchu;
- kraje nepouzivejte jako odkladaci plochu a nepokladejte na nej zdne jine objekty nez potraviny, ktere je potreba nakrajet;
- nepoužívejte kráječ, présahuje-li v dusledku bežného opotrebeni vzdalenost mezi okrajem Čepele a ochranným kroužkem Čepele 6mm. V toto pripadékontaktujte vyrobce nebo{jednoho z autorizovanych servis-nich center pro vymenu Čepele;
- pristroj nepoužívejte s dočasnými nebo neizolovanými kábely, prodlužovacími šnúraminebo rozdvojkami;
- pravidelné kontrolujte stav na pájeciho kabelu na těle prístroje. V pripadě potřeby požádeje kvalifikovany personal o jeho výměnu;
-v priade poskozeni, abnormalniho provozu, podezreni na poruchu, nespravneho pohybu nebo neobvkylchy zvuku, okamzite zastavte stroj;

• préd Čistěním nebo udržbou vypojte prístroj z elektrické sítě;

• behem cisteni a udrzby pouzi-vejte ochranné rukavice;

-potraviny, které je tbreba nikra-jet,Pokladejte a odebirejte z posuvné desky pouze za prédpokladu, ze je vozík zcela stažen a s knoflikem pro regulaci sily platku v bezpećné pozici (pozice 0) (Obr. A);

• pro pohyb posuvné desky během krájení používejte pouze rukojet umistěnou na rameni prístroje nebo úchyt produktu;

• behem krajeni nikdy nepokladeje ruce na potraviny. Vzdy drzte ruce za ochrannym zaizenim a co nejdale od cepele;

• je zakázano používat doplěký ke krájení, které nejsou poskytovány vyrobcem.

Vyrobce odmita jakoukoliv odpovednost vyplyvajici z nevhodneho pouzivani, uprav a/nebo oprav provadene uživatelem nebo neautorizovanou osobou, pouziti nahradnich dilu, ktere nejsou originni nebo konkrétni pro dany model pristroje.

Stroj nesmi byt použivan v otevrenych prostorach a/nebo v prostoru, ktery je vystaven po-vetrnostnim vlivum a v prostre di par, koure nebo korozivnich a/nebo abrazivnich prachu, pri riziku vzniku pozaru nebo vybuchu a v kaźdem jinem pripadé, kde je vyžadovano vyuzivaní nevybusnych slozek.

Podminky používání:

• Teplota od -5°C do +40°C
• Maximálni VLhkest 95%

NEKRAJEJTE:

• zmrzlé potravinárské produkty;
• potravinářské produkty s Kostení;
• jakýkoliv jiný vyrobek, který není určen pro použití v potravinách.

Ačkoliv je bezpečnostní kroužek vyroben v souladu s evropskými normami EN 1974:1998 +A1but, aby bylo možné dalí broušeni Čepele, nemusi ochrana v oblasti ostřeni zcela eliminovat riziko pořezání.

POZOR! Bēhem Čišění a broušeni Čepele věnujte zvyşenou pozornost, aby se Vase ruce držely co nejdále od nechráněne oblasti. Doporučujeme použit ochranné rukavice.

INSTALACE PRISTROJE

Přistroj instalujte na rovný, hladký a suchý povrch vhodný proudrženi hmotnosti pristroje vč.váhy krajenych produktů.

POZOR: Ověrte si, ze pri pohybu s posuvnou deskou a pri nakladání produktu neexistuju zádné prekážky.

Přistroj musi byt instalován v bezprostřední blízkosti standardní zásuvky pripojené k systému elektrického napajeni, ktery je v souladu s predpisy:

-magneto-termická ochrana;
- automatický diferencialni spinač;
- systém uzemnéni.

Pred provedenim elektrického pripojeni ověřte, ze vlastnosti elektrického napajeni jsou v souladu s požadaky uvedenymi na informacním stitku stroje.

POUZITI

MANUALNI PROVOZ - PROMODELY VS25 - VS30 - GL30:

POZOR! Ostrý núž, nebezpeci pořezání Zkontro-

lujte, zda je knoflik pro regulaci sily platku (5) v bezpećné pozici (pozice 0) (Obr. A).

1. Zcela stahnete posuvnou des

ku (8) směrem k obsluze do po-zice nakladání (Obr. B);

1. nadzvedněte uchyt produktu (17) do pohotovostní pozice;
2. produkt, ktery potrebujete nakrajet, umistete na posuvnou desku, blízko ke straně obsluhy. Upevněte uchytem produktu lehkým zatlačením;
3. upravte silu platku. Aktivujte cepel (10) stisknutim tlacitka start. Uchopte rukojet uchytu produktu (9) a začněte se zastupným krájím pohybem;
4. po dokončeni krájení vratte knoflik pro regulaci sily platku do bezpečné pozice a zatáhněte posuvnou desku zpět. Pohyb Čepele zastavte stisknutim tlacitka stop (2).

AUTOMATICKY PROVOZ - PROMODELY GL30A:

1. Otočte proti směru hodinovych ručíček o 180° rukojet pro uvolnéni voziku (3);
   2.stisknete tlacitko pro spusteni noze (1b);
2. stisknéte tlacitko pro spustění nosné desky (1h);
3. Pro nastavení pohybu voziku vhodného pro Rozmér krajeneho vyrobku otáčejte rukojet pro regulaci dráhy voziku (1a) posméru hodinovych ručicek pro prodlouženi a opacný směrem pro zkráceni (Obr. C).

POZOR! Nikdy nepribli-žujte ruce k voziku nebo k nosné desce,Pokud je stroj v provozu.

Po ukončeni krájení stisknéte tlacítko pro zastavení nosné deský (1f): núž zústane v provozu, zatímco nosné deska se zastaví na konci své dráhy na straně obšluhy a bude pripravena pro zahajeni dalšího cyklu krájení.

Pri stisknuti tlačitka pro zastave

ni noze (1e) se nosná deska za-staví v poloze, ve které se pravě nacházi.

MANUALNI PROVOZ - PROMODELY SLC 300-330-350, SLC 350A: položte vyrobek, ktery chcete nikajet, na talir proti stěné nosné desky do blízkosti jejího okrajě na straně obsluhy; zablokujte pomoci prítlacného pvku s vyvinutím mirného tlaku; u gravitačních verzi vyrobek bude na desku tlacit vlastní vahou;

-s pouzitim prislu-sné rukojeti (3) upravte tloustku platku. Stisknutim spoustecico tlacitka (1) aktivujte nuz (18). Uchoptereukojet prilacneho prvku (13) a stridavym pohyben nahoru dolu zahajte krjeni;

• Pokud u gravitačnich modelu hmotnost nebo rozměry vyrobku neumozžnuji uspokojíve krajeni pouze vlivem gravitace, pomozte si použitím prītlačného prvku;

• po dokončeni krájení vratte rukojet pro regulaci tlouštky do bezpečnostní polohy a zaun-te posuvný suport. Stisknutím vypinacího tlacítka (2) zastavte pohyb nože.

AUTOMATICKY PROVOZ (SLC 350A):

1. Otočte proti směru hodinovych ručíček o 180° rukojet pro uvolnéni voziku (3);
2. stisknéte tlacítko pro spustěné nože (1b);
3. stisknéte tlacítko pro spustěné nosné desky (1h);
4. Pro nastavení pohybu voziku vchodného pro Rozměr krájeného vyrobku otáčejte rukojet pro regulaci dráhy voziku (1a) posměru hodinovych ručícek pro prodlouženi a opacný směrem pro zkrácení (Obr. C).

POZOR! Nikdy nepribli-žujte ruce k voziku nebo k nosné desce,Pokud je stroj v provozu.

Po ukončeni krájení stisknéte tlačitko pro zastavení nosné deský (1f): núž zústane v provozu, zatímco nosné deska se zastaví na konci své dráhy na straně obšluhy a bude pripravena pro zahajeni dalšiho cyklu krájení.

Pri stisknuti tlacitka pro zastaveni noze (1e) se nosna deska za-stavivpoloze,ve které se prave nachazi.

CISTENI

Pred použitim. Pristroj Čistěte alespoř Jednou denen nebo i castéji -Pokud je nezbytné -a vždy pred použitim po dlouhé době nečinnosti.

POZOR! Pred cisténim yposje zastrku zezasuvky a knoflik pro regulaci sily platku umistete do bezpecnostni polohy.

POZOR! Ostry nuz, nebezpeci porezanil Zkontrolujte, zda je knoflik pro regulaci sily platku (5) v bezpecné pozici (pozice 0) (Obr. A).

ZADNOU CAST STROJE Nemyj-TEVMYCE!

Cistici produkty: použivejte pouze vodu a biologicky odbouratelný jemný cistici prostredek, měkký hadřík nebo houbu a polotuhý nylonový kartáč na ostre plochy desky a držáky produktu. Nemyjte stroj proudy vody nebo párou nebo podobnými metodami.

Demontáz:

• pohyblíva deska:

1) uvolněte nosnou desku otáčením blokovaci rukojeti po směru hodinovych ruciček. S knoflíkem pro regulaci sily platku v bezpečné poloze, zcela stáhněte vozík směrem k obsluze: zacvaknutí upozorní obsluhu, ze je nosné deska zablokována; 2) vysuţe prītlačné zařizení; 3) vytáhněte držák produktu vysunutím posuvné desky z podstavce (Obr. D);

• kryt Čepele: 1) otáčením proti směru hodinovych ručíček uvolněte rukojet táhl a kryciho kotouče nože; 2) pro zdviženi kryciho kotouče nože stlačte rukojet ve směru nože (Obr. E);
• deflektor krájení: uvolněte upevnovaci šroub a odstraťe kryt platku (Obr. F).

POZOR! Ostrý núž, nebezpeči pořezání! Pričistěné ostrych ploch desky, držákuto produktu a Čepele, doporučujeme použivat ochrannes rukavice.

Cisteni:

• Čepel: stisknéte vlhý hadřík na povrchu Čepele a pomalu otřete ze stědu směrem ven ke straně krytu ostří a na opačnou stranu (Obr. G). Stejnám zpúsobem osuste suchým hadříkem. NIKDY pristroj béhem Čišěné Čepele nezapínejte;

• bezpečností kroužek: použijte jemné kartáč k očistěné prostoru mezi Čepelí a bezpečnostním kroužkem. Bud'te opatrní a NEPRIBLIZUJTE ruce k Čepeli;

• telo stroje: použijte vlhký hadrík nebo houbu, Často oplachujte teplouvodou. Pečlive osuste.

UDRZBA

Broušeničepele

Frekvence a trvání broušeni zá-

visi na používani zařizení.

Pro broušeni následujte tokyny: 1. knofík pro regulaci sily platku umistěte do bezpečnostné polohy (Obr. A);
2.zcela stahnete posuvnou desku (Obr.B);
3.zvednete ochranny krytbrousku (Obr.L);
4.zatahnete za odblokovacipaku a otocte brousek ve smeru noze (Obr.M);
5. uvolněte páku a brousek se zablokuje ve správné poloze;
6. stisknéte tlacítko pro zapíná-ni;
7.mirne otocte pakou,aby sedva brusné kotouce dostaly do styku s nozem a pridrzte ji v teto poloze 10-15 vterin (Obr.N);
8. Nabroušeni a odstraněni otrēpū probílá současné;
9. zastavte pohyb cepele stisknutim tlacitka stop;
10.zatahnete za paku pro vracenibrousku dopuvodnilpohoy 11.snizte ochranny kryt brousku;
12.Pokračujte v Čištení krájece.

Mazání

Po pravidelném používani, muže byt nezbytné promazat vozík. Doporučujeme opakovat tento postup každych 3 měsćů. Pro mazání používejte pouze oleje bez kyselin (doporučujememazání vazelína). Nepoužívejte rostlinny olej.

SERVIS

Uvnitr pristroje se nenachazi zadné uživatelsky opravitelné současti. Svěřte kvalifikovaným osobám. Veskeré opravy a nahrady (jako vyměna Čepele, vyměna motorového remene, vyměna componentú elektrických systémů, opravy konstrukčnich dlū, oprava a/nebo nahrada

komponentú základové desky) musí byt provedeny vyhradné vyrobcem pověrenou osobou. V pripadé,Že je potreba provést servis, mužete kráječ vrátit vyrobci nebo prédat centru autorizovaného servisu. Pro informace o servisnich střediscích nás kontaktujte na:

[e-mail].

POZOR! Vymena cepele je povinná v pripadé, ze vzdálenost mezi okrajem cepele a vnitniho okraje krytu presahuje 6 mm.

ZÁRUKA A ODPOVÉDNOST

Vyrobce dodáva pristroj s omezenou zárukou 24 měsíčů od data nákupu. Záruka se vztahuje pouze na závady vzníkle za podminek určeneho použití, během správné manipulation. Záruka se nevztahuje na vady vzníkle zpúsobem dopravy, nedbalostí kupujiciho, nasprávnou instalaci, neoprávněymi zásahy nebo v pripadě přirozeného opotřebení nebo pri kolísní napétí vyssim než 10% jmenovité hodnoty. Kromě toho se záruka nevztahuje na komponenty podléhajici opotřebení, jak je sou napřiklad Čepele a brousky s vyjmkou zjevné vyrobní vady.

Vyrobce odmita jakoukoli primou i neprimou opdovednost pochajejici z:

-NedodrzeniPokynu uvedenychv tomto navodu k obsluze;
- Použití, které není v souladu se zvlástním i predpisy v zemi instalace;
- Neoprávněné modifikace a / nebo opravy provádené na stroji;
- Používáni neoriginalnínch doplěků a nahradnínch dílú;
- Mimořádnych událostí.
Převod vlastnictv pristroje auto

Mechanika se skláda z:

• hliník/litinová struktura;

• kliny a soucástky z nerezové oceli;

• elektrické casti a elektrické kabely;

• elektrický motor;

• plastový material, atd.

V pripadé, ze demontáž a likvidaci svěrujete treti strane, vyuzívejte pouze autorizované spočnosti s povolením likvidovat vyse uvedeny material.

Přistroj je v souladu se směrnici EU 2012/19/UE. Balíci materiallya zařizení obsahuji recyklovatelné materiallyy. Váš spotřebiec obsahuje hodnotné materiallyy, které mohou byt ziskány zpět nebo je lze recyklovat. Dělení zbyvajćich opadnich materiału usnadůje recyklaci cennych surovin. Zařizení ponechte na sběrném mistrě. Informaci o likvidaci mužete ziskat od lokálniho uradu.

Rešeni probl瓠

PROBLEM PRAVDÈPODOBNÁ PRÍČINA ODSTRANÉNÍ PROBLEMU
Stroj se po stisknutí spoustěcího tlacítka nespustí	Výpadek napájení nebo vadný kontrolné okruh	Zkontrolujte, zda je správné vložena zástrčka;Pokud problém prětrévám,kontaktujte servisné středisko
Po stisknutí spoustěcího tlacítka se stroj spustí, ale nerozsvítí se světelné kontrolka signalizujćí uvedení do chodu	Vadná kontrolka Nepoužívejte	stroj, Pokud světelné kontrolka nesvítí. Obratte se na servisné středisko
Výrobek pri krájení vyvíjí príliš velký odpor	Núž není nabroušený Nabruste núž
Núž se pri krájení zpomaluje nebo se zastaví	Múže byt uvolněné nebo poskozený šreten	Pro úpravu nebo výměnu šemenu kontaktujte servisné středisko
Stroj se po stisknutí vypínacího tlacítka nevypně	Vadný ċridić Okruh Okamžitě	stroj vypněte a vytáhněte zástrčku ze sítě;okamžitě se obratte na servisné středisko
Príliš velký odpor pri pohybu posuvnéch componentů (prítlacného prvku, posuvného suportu)	Mazání vodicích prvků není provyděno pravidelné	Provadějte mazání pravidelné

PRO LINE VS25 -VS30

MODEL	VS25 VS30
E	380 mm 400 mm
F	300 mm 300 mm
G	380 mm 420 mm
H	380 mm 380 mm
I	550 mm	610 mm
SPECifikACE
Ø Prümær noJE	250 mm	300 mm
Maximální tloušťka plátku	0-14 mm 0-14 mm
Čistá Hmotnost	17 kg	20 kg
Výkon při odédníkovém šezání	210x120 mm 210x160 mm
Výkon při kruhovém šezání	165 mm	200 mm
Výkon motoru	0,20 kW	0,20 kW
Elektrické specifikace	230 V - 50 Hz 220 V - 60 Hz 120 V 60 Hz

PRO LINE GL30

MODEL	GL30
A	170 mm
B	200 mm
C	225 mm
D	200 mm
E	460 mm
F	340 mm
G	530 mm
H	430 mm
I	630 mm
SPECIFIKACE
Ø Prümær noZE	300 mm
Maximální tloušťka plátku	0 - 14 mm
Čistá Hmotnost	41 kg
Výkon pri odélníkovém šezání	200x170 mm
Výkon pri kruhovém šezání	200 mm
Výkon motoru	0,20 - 0,30 kW
Elektrické specifikace	230 V 50 Hz | 220 V 60 Hz | 120 V 60 Hz

PRO LINE GL30 AUTO

MODEL	GL30 AUTO
A	165 mm
B	220 mm
C	225 mm
D	200 mm
E	530 mm
F	340 mm
G	550 mm
H	430 mm
I	640 mm
SPECIFIKACE
Ø Prümér noZE	300 mm
Maximální tloušťka plátku	0 -14 mm
Čistá Hmotnost	41 kg
Výkon prě obdělníkovém šezání	220x165 mm
Výkon prě kruhovém šezání	200 mm
Výkon motoru	0,40 kW
Elektrické specifikace	120 V 60 Hz - 230 V 50 Hz

MODEL SLC300 SLC330 SLC350
E	530 mm 530 mm 530 mm
F	450 mm 450 mm 450 mm
G	650 mm 670 mm 670 mm
H	580 mm 580 mm 580 mm
I	700 mm 740 mm		730 mm
SPECIFIKACE
Ø Prümér nooze	300 mm 330 mm		350 mm
Maximální tloušťka plátku	0-14 0-25		0-14
Čistá Hmotnost	41 kg 43 kg		43 kg
Vykon pri odélníkovém štežání	260x150h 280x170h		260x190h
Vykon pri kruhovém štežání	210 mm 240 mm		250 mm
Vykon motoru	0,30 kW 0,30 | 0,35 kW		0,35 kW
Elektrické specifikace	120/60/1 V - Hz 230/50/1 v - Hz	120/60/1 - 230/50/1 V - Hz 220/60/1 - 400/50/3 V - Hz	220/60/1 V - Hz 400/50/3 V - Hz

MODEL SLC 350A
E	620 mm
F	430 mm
G	650 mm
H	570 mm
I	700 - 760 mm
SPECifikACE
Ø Prümær noJE	350 mm
Maximální tloušťka plátku	0-14
Čistá Hmotnost	61 kg
Výkon pri odélníkovém šezání	250x190h
Výkon pri kruhovém šezání	250 mm
Výkon motoru	0,45 kW
Elektrické specifikace	230/50/1 V - Hz 120/60/1 V - Hz

Poznamka: V dusledku neustalého vyzkumu neustále zlepšovat naše vyrobky, technické specifikace jsou prédmetem možných variaci.

BETJENINGSVEJLEDNING: Elektriske slicere Pro Line

MODELLER:

GL30, GL30AUTO, VS25, VS30, SLC 300 - 330 - 350, SLC 350A

Fig. 2

MASKINDELE
