BRUKSANVISNING POWDPG7572 PowerPlus

5.4 Varsam skötsel och användning av elektriska verktyg ....................................... 5

10.1 Montering av sågkedja och svärd (Fig. A & C) ..................................................... 9

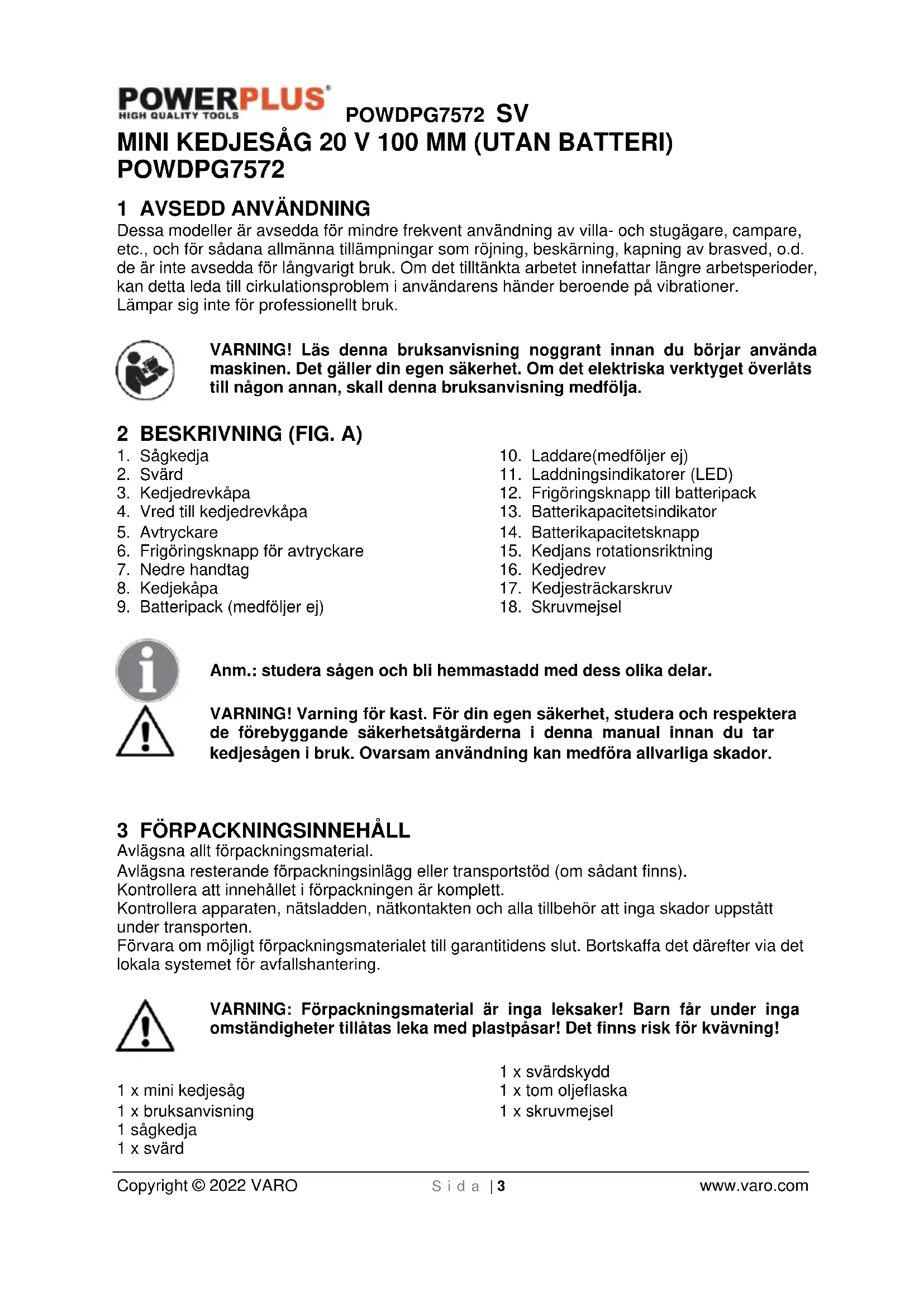

Dessa modeller är avsedda för mindre frekvent användning av villa- och stugägare, campare, etc., och för sådana allmänna tillämpningar som röjning, beskärning, kapning av brasved, o.d. de är inte avsedda för långvarigt bruk. Om det tilltänkta arbetet innefattar längre arbetsperioder, kan detta leda till cirkulationsproblem i användarens händer beroende på vibrationer. Lämpar sig inte för professionellt bruk. VARNING! Läs denna bruksanvisning noggrant innan du börjar använda maskinen. Det gäller din egen säkerhet. Om det elektriska verktyget överlåts till någon annan, skall denna bruksanvisning medfölja. 2 BESKRIVNING (FIG. A)

6. Frigöringsknapp för avtryckare

9. Batteripack (medföljer ej)

10. Laddare(medföljer ej)

11. Laddningsindikatorer (LED)

Anm.: studera sågen och bli hemmastadd med dess olika delar. VARNING! Varning för kast. För din egen säkerhet, studera och respektera de förebyggande säkerhetsåtgärderna i denna manual innan du tar kedjesågen i bruk. Ovarsam användning kan medföra allvarliga skador.

3 FÖRPACKNINGSINNEHÅLL

Avlägsna allt förpackningsmaterial. Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns). Kontrollera att innehållet i förpackningen är komplett. Kontrollera apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten. Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 x mini kedjesåg 1 x bruksanvisning 1 sågkedja 1 x svärd 1 x svärdskydd 1 x tom oljeflaska 1 x skruvmejselPOWDPG7572 SV Copyright © 2022 VARO S i d a | 4 www.varo.com Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare. 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Vi tillråder användandet av hörselskydd.

Vi tillråder användandet av ögonskydd.

Bar andningsskydd vid dammbildning.

Anger risk för person- eller maskinskada.

Uppfyller tillämpliga säkerhetsstandarder I europeiska direktiv.

Studera manualen före användning.

Vi tillråder användandet av skyddsskor.

Håll laddaren och batteripaketet borta från vatten.

Tänd inte eld på batteripaketet eller laddaren.

Batteripack och laddare endast för inomhusbruk.

5 ALLMÄNNA SÄKERHETSANVISNINGAR

Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.POWDPG7572 SV Copyright © 2022 VARO S i d a | 5 www.varo.com

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg,POWDPG7572 SV Copyright © 2022 VARO S i d a | 6 www.varo.com med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.

6 SÄKERHETSFÖRESKRIFTER

• Använd aldrig kedjesågen när du är trött, eller om du är under inverkan av droger, alkohol eller mediciner.

• Använd skyddsskor, skyddande och ledigt sittande kläder, skyddshandskar, och utrustning till skydd för ögon, hörsel och huvud.

• Tillåt inte andra personer att komma i närheten när du startar sågen eller arbetar med den. Håll åskådare och djur borta från arbetsplatsen.

• Börja inte såga innan du har rensat arbetsplatsen, står säkert, och har planerat en reträttväg från det fallande trädet.

• Håll alla kroppsdelar borta från sågkedjan när motorn är igång.

• Innan du startar motorn, försäkra dig om att sågkedjan inte är i kontakt med någonting.

• Arbeta inte med en sågkedja som är skadad, bristfälligt justerad, eller inte fullständigt och säkert monterad. Kontrollera att sågkedjan slutar röra sig när avtryckaren släpps.

• Var utomordentligt försiktig då du sågar i snårskog och ungskog eftersom fina grenar och kvistar kan fastna i sågkedjan och slungas mot dig eller få dig ur balans.

• När du sågar i en gren som är i spänning, se upp med farliga kast när spänningen i träfibrerna frigörs.

• Håll handtagen torra, rena och fria från olja

• Arbeta med kedjesågen endast i en väl ventilerad omgivning.

• Arbeta inte med kedjesågen i ett träd om du inte har fått särskild träning i detta.

• All service på kedjesågen, utom de moment som återfinns i användarmanualens säkerhets- och skötselanvisningar, skall utföras av kvalificerad servicepersonal för kedjesågar.

• Vid transport av kedjesågen, använd det härför avsedda svärdskyddet.

• Arbeta inte med kedjesågen i närheten av lättantändliga vätskor eller gaser, varken utomhus eller inomhus. Risken för explosion och/eller brand är stor.

• Använd rätt verktyg: såga endast trä. Använd inte kedjesågen för arbeten den inte är avsedd för. Använd till exempel inte kedjesågen för att såga i plast, murverk, eller icke byggnadsmaterial.

• Förstagångsanvändaren bör skaffa sig praktisk vägledning i att arbeta med kedjesågen från en erfaren användare.

• Var uppmärksam på farligt damm och dimma (som sågspån eller oljedimma från kedjesmörjningen) och skydda dig effektivt.

• Bär handskar och håll händerna varma. Långvarig användning av kedjesågar som utsätter användaren för vibrationer kan ge upphov till symptomet vita fingrar. För att minska risken för sjukdomen vita fingrar, bör man bära handskar och hålla händerna varma. Om symptom på vita fingrar skulle uppträda, sök genast medicinsk hjälp.

• Endast kedja och svärd kan bytas ut av användaren själv. Var alltid noga med använda de utbytesdelar som specificeras i användarhandboken 7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE Använd endast batterier och laddare som är avsedda för den här apparaten.

• Försök aldrig att av någon anledning öppna ett batteri.POWDPG7572 SV Copyright © 2022 VARO S i d a | 7 www.varo.com

• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.

• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

• Förvara batterierna på ett kallt och torrt ställe (5 -20 °C). Förvara aldrig batterier i urladdat tillstånd.

• Det är bäst för Li-Ion-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-Ion-batterier är 40 % av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

• Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande: − Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. − Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan: ✓ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger. ✓ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare. Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

• Försök aldrig att ladda icke-uppladdningsbara batterier.

• Låt omedelbart byta ut defekta sladdar.

• Laddaren får inte utsättas för vatten eller fukt.

• Laddaren får inte öppnas.

• Försök inte sticka in något i laddaren.

• Laddaren är uteslutande avsedd för användning inomhus. 8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI

8.1 Laddarindikationer (Fig. B)

• Anslut laddaren (10) till nätströmmen.

• Laddningsindikatorer (LED) (11):

• Lyser grönt: klar för laddning.

• Lyser grönt och rött: batteri eller laddare skadad. Obs! Om batteriet inte passar ska du koppla ur det och kontrollera att batteripaketet är av korrekt modell för laddaren enligt specifikationstabellen. Ladda inga andra batteripaket eller batteripaket som inte passar i laddaren.

1. Håll laddaren och batteripaketet under uppsikt när de är anslutna till varandra.

2. Koppla ur laddaren från nätströmmen och från batteripaketet när laddningen är färdig.

3. Låt batteripaketet svalna helt innan du använder det.

4. Förvara laddaren och batteripaketet inomhus och oåtkomligt för barn.POWDPG7572 SV

Copyright © 2022 VARO S i d a | 8 www.varo.com OBS! Om batteriet är varmt efter längre användning i verktyget ska du låta det svalna till rumstemperatur före laddning. Detta förlänger batteriernas livslängd.

8.2 Borttagning/montering av batteri (Fig. A & B)

VARNING! Innan du gör några justeringar ska du se till att verktyget är avstängt eller ta bort batteripaketet.

• Håll i verktyget med ena handen och batteripaketet (9) med den andra.

• Gör så här för att montera batteriet: tryck och skjut in batteripaketet i batteriporten, och se till att frigöringsspärren på baksidan av batteriet klickar på plats och att batteriet sitter ordentligt innan du börjar använda verktyget.

• Gör så här för att ta bort batteriet: Tryck in batteriets frigöringsspärr samtidigt som du drar ut batteripaketet.

8.3 Indikator för batterinivå (Fig. B)

• Det finns indikatorer (13) för batterinivå på batteripaketet. Du kan kontrollera batterinivån genom att trycka på knappen (14). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt.

• De tre lysindikatorerna (13) visar batterinivån:

• Tre lysdioder är tända: Batteriet är fulladdat.

• Två lysdioder är tända: Batteriet är 60 % laddat.

• En lysdiod är tänd: Batteriet är nästan urladdat.

9 KASTFÖREBYGGANDE ÅTGÄRDER

• Kast kan förekomma om spetsen eller toppen på svärdet kommer i kontakt med ett föremål, eller om trä sluter sig kring och klämmer fast sågkedjan i sågsnittet.

• Svärdsspetsens kontakt kan i vissa fall ge upphov till ett blixtsnabbt kast bakåt, och kasta svärdet uppåt och bakåt mot användaren.

• Fastklämning av sågkedjan på svärdets undersida kan dra sågen framåt från användaren.

• Fastklämning av sågkedjan på svärdets översida kan skjuta svärdet snabbt bakåt mot användaren.

• Alla de beskrivna krafterna kan medföra att du tappar kontrollen över sågen, och ha allvarliga personskador som följd.

• Genom att förstå vad kast innebär och hur det uppkommer, kan du reducera eller eliminera överraskningsmomentet. Att plötsligt överraskas är en bidragande orsak till olyckor.

• Håll kedjesågen i ett stadigt grepp med båda händerna, med höger hand på övre handtaget, och vänster hand på nedre handtaget, när sågen är igång. Håll ett fast grepp med tummar och fingrar som omsluter kedjesågens handtag. Ett fast grepp kan bäst reducera effekten av ett kast och bidra till att behålla kontrollen över sågen. Släpp den inte.

• Se till att arbetsplatsen är fri från hinder. Låt inte svärdsspetsen komma i kontakt med en stock, gren eller annat hinder som kan finnas i närheten under arbetet med sågen.

• Såga med högsta kedjehastighet.

• Sträck dig inte för långt och såga inte över axelhöjd.

• Följ tillverkarens anvisningar beträffande skärpning och skötsel av sågkedjan.POWDPG7572 SV Copyright © 2022 VARO S i d a | 9 www.varo.com

• Använd vid byte endast de svärd och kedjor som specificerats av tillverkaren eller motsvarande. Anm.: kastreducerande sågkedja är en kedja som motverkar kasttendenserna. Varning: kast kan leda till farlig förlust av kontrollen över kedjesågen och orsaka allvarliga eller dödliga personskador av användaren och bredvidstående. Var alltid koncentrerad. Roterande kast och kast vid fastklämning är bland de främsta farorna vid arbete med kedjesågen och den främsta orsaken till de flesta olyckor. 10 MONTERING Använd alltid skyddshandskar vid hantering av svärdet och kedjan. Dessa komponenter är vassa och kan innehålla spånor av metall. Rör aldrig eller justera kedjan när motorn är igång. Sågkedjan är extremt vass. Använd alltid skyddshandskar vid underhåll av kedjan för att undvika eventuellt svåra rivsår.

10.1 Montering av sågkedja och svärd (Fig. A & C)

• Ta batteripacken ur kedjesågen.

• Vrid kedjedrevskåpans vred (4) moturs och ta bort vredet och kåpan (3).

• Lägg ut den nya sågkedjan i en slinga och räta ut eventuella knixar. Skärtänderna ska vara vända åt samma håll som rotationsriktningen (15) vilken är utmärkt ovanför kedjedrevet (16). Om de är vända bakåt, vänd på slingan.

• Placera kedjedrivlänkarna i svärdsspåret som på bilden.

• Sätt på kedjan så att det blir en slinga vid drivänden på svärdet.

• Håll kedjan på plats på svärdet och placera slingan runt kedjedrevet.

• Montera svärdet dikt mot monteringsytan så att svärdsbultarna hamnar i den längsgående skåran på svärdet. OBS: Se till att stiftet på kedjesträckaren möter hålet i svärdet när du placerar svärdet över svärdsbultarna.

• Sätt tillbaka kedjedrevskåpan (3).

• Sätt tillbaka kedjedrevskåpans låsvred (4). Vrid vredet medurs för att dra åt kedjedrevskåpan. Svärdet ska fortfarande kunna röras för att justera kedjans spänning.

• Ta bort allt slack från kedjan genom att vrida kedjesträckarskruven (17) medurs tills kedjan sitter dikt mot svärdet med drivlänkarna i svärdsspåret. En liten skruvmejsel (18) för justering är monterad på sidan av nedre handtaget (7).

• Lyft svärdsspetsen uppåt för att kontrollera slacket

• Släpp svärdsspetsen och vrid kedjesträckarskruven (17) 1/2 varv medurs. Upprepa denna process tills slacket eliminerats.

• Håll svärdsspetsen riktad uppåt och dra åt kedjedrevskåpans låsvred. Kedjan är korrekt spänd när det inte finns något slack på svärdets undersida, kedjan sitter stramt, och den kan vridas för hand utan att kärva. OBS: Om kedjan är för spänd, kan den inte rotera. Lossa kedjedrevskåpans låsvred något och vrid kedjesträckarskruven 1/4 varv moturs. HållPOWDPG7572 SV Copyright © 2022 VARO S i d a | 10 www.varo.com svärdsspetsen riktad upprätt och dra åt kedjedrevskåpans låsvred igen. Kontrollera att kedjan roterar utan att kärva.

10.2 Smörjolja till sågkedjan (Fig. D)

• Innan du tar din nya kedjesåg i bruk måste sågkedjan smörjas för hand med kedjesågsmörjolja. (Finns att tillgå i vårt produktsortiment: POWOIL003 – 1 L & POWOIL006 – 5 L)

• Denna olja medger att kedjesågen kan köras ned till omgivande temperaturer så låga som -15 °C.

• Använd aldrig spillolja som smörjning till sågkedjan.

1. Stäng av sågen och ta bort batteripacken.

2. Placera sågen på ett plant underlag.

3. Rengör svärdet och kedjan med en mjuk borste och lösningsmedel.

4. Applicera kedjesågsmörjolja i området (a) mellan svärdet och kedjan. (FIG. D)

5. Sätt tillbaka batteripacken och kör sågen tills oljan är jämnt fördelad över kedjan.

• Läs noga igenom denna bruksanvisning.

• Ladda batteriet helt innan du använder det första gången. Se anvisningarna under rubriken Laddning av batteriet.

• Kontrollera att skärutrustningen är korrekt monterad och justerad. Se anvisningarna under rubriken Montering.

• Använd inte kedjesågen förrän tillräckligt med kedjeolja har nått kedjan. Se anvisningarna under rubriken Smörjning.

• Långvarig bullerexponering kan ge upphov till permanent hörselskada. Använd alltid godkänt hörselskydd. 12 IGÅNGSÄTTNING OCH AVSTÄNGNING AV KEDJESÅGEN (FIG. A) VARNING Håll kroppen till vänster om kedjelinjen. Såga aldrig med sågen mellan benen och luta dig aldrig över kedjelinjen.

12.1 Igångsättning av kedjesågen

• Kontrollera att kedjespänningen är rätt inställd. Se Kedjespänning i sektionen Underhåll i bruksanvisningen.

• Kontrollera att kedjedrevskåpans låsvred sitter dikt åtdraget mot kedjedrevskåpan.

• Kontrollera att inga föremål eller hinder befinner sig i omedelbar närhet av arbetsområdet och kan komma i kontakt med svärdet eller kedjan.

• Sätt batteripacken i kedjesågen.

• Tryck in låsknappen (5) och tryck därefter in avtryckaren (6)

• Släpp upp låsknappen och håll avtryckaren intryckt under sågningen.

12.2 Avstängning av kedjesågen

OBS: Det är normalt att kedjan fortsätter att rotera innan den stannar när avtryckaren släpps.

• Släpp upp avtryckaren för att ör att stänga av kedjesågen.

• När avtryckaren släpps upp, återgår låsknappen automatiskt till låst lägePOWDPG7572 SV Copyright © 2022 VARO S i d a | 11 www.varo.com 13 UNDERHÅLL

13.1 Underhåll av svärdet

• De flesta problem med svärdet kan förebyggas blott och bart genom att se till att kedjesågen får ordentligt underhåll. Otillräcklig smörjning av svärdet och arbete med sågen med en kedja som är för sträckt bidrar till att svärdet snabbt förslits. För att minimera att svärdet slits, rekommenderar vi följande underhållsåtgärder för svärdet.

• Rengör svärdet och styrspåret noggrant med en borste och lösningsmedel.

• Byt ut svärdet om styrspåret är skadat eller slitet och om sågkedjan har för mycket sidoutrymme.

• Dra åt alla åtkomliga skruvar vid behov. Varning: använd alltid skyddshandskar vid underhållsarbeten. Utför inget underhåll när motorn är varm.

13.2 Skärpning av kedjan

• Till en oerfaren användare av kedjesågar, rekommenderar vi att låta skärpa sågkedjan professionellt vid närmaste auktoriserade serviceverkstad. Om du tror att du går i land med att skärpa sågkedjan själv, finns specialverktyg att tillgå från ditt auktoriserade servicecenter.

• Skärpning av kedjan kräver specialverktyg för att säkerställa att skärtänderna skärps i korrekt vinkel och djup. Varning: om kedjan är felaktigt skärpt, ökar risken för kast. För att skärpa kedjan, använd härför avsedda skärpverktyg: − kedjerundfil, − filmall, − kedjemätdon. Dessa verktyg kan köpas i varje specialaffär. För att erhålla välformade sågspånspartiklar, använd en skarp kedja. Om du erhåller träpulver, måste du skärpa kedjan. Varning: alla skärtänder måste vara lika långa. Olika längd på tänderna kan göra att kedjan går trögt eller till och med att den går av. Tänderna måste ha en minimilängd på 4 mm. Om de är kortare, byt ut kedjan. Tändernas originalvinklar måste respekteras. I princip behövs 2 till 3 drag med filen inifrån och utåt för att skärpa kedjan. Varning: efter 3 till 4 skärpningar av kedjan som du gjort själv, låt skärpa kedjan hos en auktoriserad serviceverkstad. De kommer också att skärpa underställningsklackarna, som bestämmer skärdjupet. Sågkedjeskärpning Kedjespänningen beror på modellen.

POWDPG7575 Kedjedelning 7,6 mm (0,30”) Tjocklek på drivlänk 1,1 mm (0,043”) Bär skyddshandskar då du skärper kedjan och använd en rundfil ø5/32” (4 mm). Efter skärpning måste alla skärlänkar ha samma bredd och längd.POWDPG7572 SV Copyright © 2022 VARO S i d a | 12 www.varo.com Varning: en skarp kedja åstadkommer välformade spån. När kedjan börjar producera sågspån är det dags att skärpa kedjan. Efter var 3:e eller 4:e skärpning av skärtänderna behöver underställningsklackarnas höjd justeras och om nödvändigt sänkas med hjälp av en plattfil och en underställningsmall (kan beställas), och skärlänkarnas framkant avrundas. Varning: noggrann justering av skärdjupet är lika viktig som skärpning av kedjan.

13.3 Underhåll av kedjan

Kedjespänning (se även punkt 10.1): En slak kedja kan hoppa från svärdet och orsaka allvarliga eller till och med dödliga skador. Ta alltid bort batteripacken före montering, underhåll och/eller kontroll av kedjesågen.

• Kedjan blir längre, ju mer den används. Det är därför viktigt att justera kedjan regelbundet för att eliminera slacket.

• Kontrollera kedjespänningen varje gång du smörjer kedjan. OBS! En ny kedja har en inkörningsperiod under vilken du bör kontrollera spänningen oftare. Spänn kedjan så stramt som möjligt, men inte så stramt att du inte lätt kan dra den runt för hand

• Lossa kedjedrevskåpans låsvred tills det snäpper upp.

• Vrid vredet moturs för att lossa kedjedrevskåpan.

• Ta bort allt slack från kedjan genom att vrida kedjesträckarskruven medurs tills kedjan sitter tätt mot svärdet med drivlänkarna i svärdets spår.

• Vrid kedjesträckarskruven moturs för mindre spänning på kedjan efter behov.

• Dra åt kedjedrevskåpan genom att vrida vredet medurs. Varning: avlägsna aldrig mer än 3 länkar från en kedjeslinga. Detta kan ge upphov till skador på kedjedrevet. Kedjans smörjning (se även punkt 10.2):

• Tillräcklig smörjning av svärd och kedja under sågningsarbetet är väsentligt för att minimera friktionen med svärdet.

• Snåla aldrig med kedjesmörjolja till svärd och kedja. Att köra sågen torr eller med för litet olja minskar skäreffektiviteten, förkortar sågkedjans livslängd, gör att kedjan snabbt blir slö, och leder till snabb förslitning av svärdet på grund av överhettning. För litet olja ger sig till känna genom rökutveckling och av att svärdet missfärgas. 14 TEKNISKA DATA Modell POWDPG7572 Spänning 20 V Sågbladets längd 100 mm Svärdets skärlängd 90 mm Kedjedelning 7,6 mm (0,30”) Kedjetjocklek 1,1 mm (0,043”) Kedjedrivhjul 6 tänderPOWDPG7572 SV Copyright © 2022 VARO S i d a | 13 www.varo.com 15 BULLER Bullervärden uppmätta i enlighet med relevanta standarder. (K=3) Ljudtrycksnivå LpA 77 dB(A) Ljudeffektnivå LwA 88 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 2,5 m/s² K = 1,5 m/s² 16 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

• För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWDPG7572 SV Copyright © 2022 VARO S i d a | 14 www.varo.com

18 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: Mini kedjesåg Varumärke: PowerPlus Modell: POWDPG7572 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2006/42/EC 2000/14/EC Annex V LwA Measured 88dB(A) Guaranteed 94dB(A) Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN55014-1 : 2017 EN55014-2 : 2015 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Ludo Mertens Certifieringsansvarig 26/11/2021, Lier - BelgiumPOWDPG7572 FI Copyright © 2022 VARO S i v u | 1 www.varo.com
