MANUAL DE UTILIZARE POWDPG7572 PowerPlus

5.4 Folosirea și întreținerea aparatului electric ......................................................... 5

8.1 Indicații privind încărcătorul (Fig. B) .................................................................... 8

8.2 Scoaterea/introducerea acumulatorului (Fig. A & B) ........................................... 8

8.3 Indicator al încărcării acumulatorului (Fig. B)...................................................... 8

10.1 Utilizarea lanțului și a lamei (Fig. A-C) ................................................................. 9

11.1 Înainte de utilizarea unui lanț nou de ferăstrău ................................................. 10

12 PORNIREA ȘI OPRIREA FERĂSTRĂULUI CU LANȚ (FIG. A) .. 11

12.1 Pornirea ferăstrăului cu lanț ............................................................................... 11

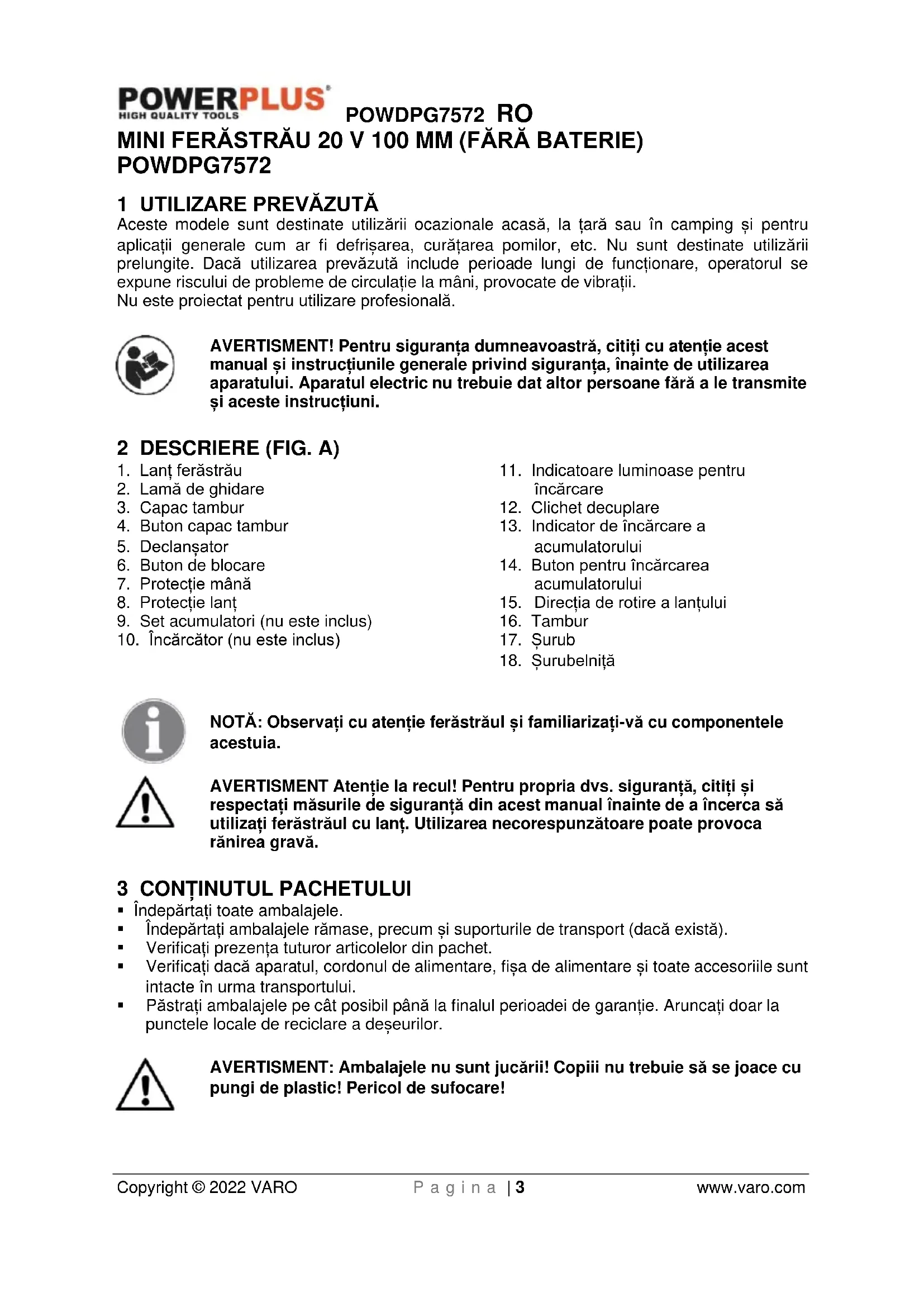

Aceste modele sunt destinate utilizării ocazionale acasă, la țară sau în camping și pentru aplicații generale cum ar fi defrișarea, curățarea pomilor, etc. Nu sunt destinate utilizării prelungite. Dacă utilizarea prevăzută include perioade lungi de funcționare, operatorul se expune riscului de probleme de circulație la mâni, provocate de vibrații. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A)

10. Încărcător (nu este inclus)

11. Indicatoare luminoase pentru

13. Indicator de încărcare a

14. Buton pentru încărcarea

15. Direcția de rotire a lanțului

NOTĂ: Observați cu atenție ferăstrăul și familiarizați-vă cu componentele acestuia. AVERTISMENT Atenție la recul! Pentru propria dvs. siguranță, citiți și respectați măsurile de siguranță din acest manual înainte de a încerca să utilizați ferăstrăul cu lanț. Utilizarea necorespunzătoare poate provoca rănirea gravă.

3 CONȚINUTUL PACHETULUI

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 4 www.varo.com 1 ferăstrău cu lanț 1 manual 1 lanț 1 lamă 1 husă pentru lamă 1 flacon gol de ulei 1 șurubelniță În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul. 4 SIMBOLURI În acest manual și / sau pe aparat se folosesc următoarele simboluri:

Se recomandă purtarea de echipament de protecție antizgomot.

Se recomandă purtarea de echipament de protecție pentru ochi.

Este obligatoriu portul mănușilor.

Este obligatoriu portul măștii în mediile cu praf.

Semnifică risc de rănire sau de deteriorare a aparatului.

În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.

Citiți manualul înainte de utilizare.

Se recomandă purtarea încălțămintei de protecție.

Feriți de apă încărcătorul și acumulatorul.

Nu dați foc acumulatorului sau încărcătorului.

Temperatură ambiantă maximă 40 °C (numai pentru acumulator).

Utilizați acumulatorul și încărcătorul numai în incinte închise.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATELE ELECTRICE Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.

• Nu utilizați aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 5 www.varo.com

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.

• Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.

• Dacă trebuie folosit aparatul în medii umede, folosiți o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu folosiți aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 6 www.varo.com

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai ușor de controlat.

• Folosiți aparatul, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului. 6 SIGURANȚA

• NU utilizați ferăstrăul cu lanț dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor.

• Utilizați încălțăminte de protecție, îmbrăcăminte bine ajustată, ochelari de protecție și dispozitive de protecție pentru ochi, urechi și cap.

• NU permiteți apropierea altor persoane la pornirea ferăstrăului cu lanț sau în timpul tăierii cu ferăstrăul cu lanț. Nu permiteți accesul privitorilor și al animalelor în zona de lucru.

• NU începeți tăierea înainte de a asigura o zonă de lucru liberă, sprijin stabil pe picioare și o cale de retragere din apropierea arborelui doborât stabilită.

• Feriți toate părțile corpului de ferăstrăul cu lanț în timpul funcționării motorului.

• Înainte de pornirea motorului, verificați dacă ferăstrăul cu lanț nu atinge alte obiecte.

• NU utilizați ferăstrăul cu lanț dacă este deteriorat, reglat necorespunzător sau montat incomplet și fără o fixare corespunzătoare. Verificați dacă ferăstrăul cu lanț se oprește la eliberarea declanșatorului.

• Procedați cu atenție maximă la tăierea tufișurilor și puieților de dimensiuni mici, deoarece materialele subțiri pot fi antrenate de lamă și proiectate către dvs. sau vă pot dezechilibra.

• La tăierea crengilor tensionate, atenție la recul, pentru a evita lovirea în momentul eliberării tensiunii fibrelor lemnului.

• Mânerele trebuie să fie uscate, curate și fără ulei.

• Utilizați ferăstrăul cu lanț numai în zone bine ventilate.

• NU utilizați ferăstrăul cu lanț dacă nu ați fost instruit anume în acest sens.

• Orice intervenții la ferăstrăul cu lanț care nu sunt menționate în instrucțiunile privind siguranța și întreținerea din manualul de utilizare trebuie efectuate numai de personal competent de service pentru ferăstraie cu lanț.

• La transportarea ferăstrăului cu lanț, utilizați manșonul corespunzător pentru lamă.

• NU utilizați ferăstrăul cu lanț în apropierea lichidelor sau gazelor inflamabile, atât în interior cât și în interior. Pericol de explozie și / sau de incendiu.

• UTILIZAȚI UNEALTA CORESPUNZĂTOARE: tăiați doar lemn. Nu utilizați ferăstrăul cu lanț în alte scopuri decât cele prevăzute. De exemplu, nu utilizați ferăstrăul cu lanț la tăierea plasticului, zidăriei și a altor materiale decât cele de construcție.

• Cei care utilizează pentru prima oară un ferăstrău cu lanț trebuie să fie instruiți practic de un utilizator experimentat cu privire la utilizarea ferăstrăului cu lanț și a echipamentului de protecție.

• Atenție la praful și aerosolii toxici (cum ar fi pulberea rezultată la tăiere sau aerosolii de ulei de la lubrifierea lanțului). Protejați-vă corespunzător.

• Purtați mănuși și feriți-vă mâinile de frig. Deoarece utilizarea prelungită a ferăstrăului cu lanț expune operatorul la vibrații, acesta se poate îmbolnăvi de sindrom Raynaud. Pentru a reduce riscul de sindrom Raynaud, purtați mănuși și feriți mâinile de frig. În cazul apariției oricărui simptom de sindrom Raynaud, prezentați-vă imediat la medic.

• Utilizatorul poate înlocui singur numai lanțul și linia de ghidare. Înlocuiți întotdeauna cu materiale corespunzătoare, conform specificațiilor din manual.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 7 www.varo.com

7 INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU

ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare compatibile cu această unealtă.

• Nu încercați deschiderea sub niciun motiv.

• Nu depozitați în locuri unde temperatura poate depăși 40 °C.

• Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.

• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C - 20 °C). Nu depozitați niciodată acumulatorii descărcați.

• Este recomandată descărcarea și reîncărcarea cu regularitate a acumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a acumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.

• La eliminarea acumulatorilor, respectați instrucțiunile din capitolul „Protecția mediului”.

• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), acumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.

• Nu încălziți. La încălzirea acumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.

• În condiții extreme se pot produce scurgeri din acumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează: − Ștergeți cu atenție lichidul cu o cârpă. Evitați contactul cu pielea. − În caz de contact cu pielea sau cu ochii, urmați instrucțiunile de mai jos: ✓ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul. ✓ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic. Pericol de incendiu! Evitați scurtcircuitarea bornelor unui acumulator desprins. Nu dați foc acumulatorului.

• Nu încercați încărcarea bateriilor nereîncărcabile.

• Înlocuiți imediat cablurile defecte.

• Feriți încărcătorul de apă.

• Nu deschideți încărcătorul.

• Nu testați încărcătorul.

• Încărcătorul este destinat numai utilizării în interior.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 8 www.varo.com

8.1 Indicații privind încărcătorul (Fig. B)

Conectați încărcătorul la priza de curent. Indicatoarele luminoase ale încărcătorului (11):

• Verde aprins continuu: gata de încărcare.

• Roșu intermitent: în curs de încărcare.

• Verde aprins continuu: încărcat.

• Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat. Notă: dacă acumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de acumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de acumulatori sau un set care nu se potrivește bine în încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.

2. Scoateți din priză încărcătorul și deconectați-l de la setul de acumulatori atunci când ați

3. Lăsați setul de acumulatori să se răcească total înainte de utilizare.

4. Țineți încărcătorul și setul de acumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă acumulatorul este cald în unealtă după utilizare prelungită, lăsați-l să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia acumulatorilor.

8.2 Scoaterea/introducerea acumulatorului (Fig. A & B)

AVERTISMENT: Înainte de a face orice reglaj, asigurați-vă că unealta este oprită sau scoateți setul de acumulatori.

• Țineți unealta cu o mână și setul de acumulatori (9) cu cealaltă mână.

• Pentru instalare: împingeți și glisați setul de acumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a acumulatorului se fixează în poziție și că acumulatorul este securizat înainte de începerea lucrului.

• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageți afară setul de acumulatori.

8.3 Indicator al încărcării acumulatorului (Fig. B)

Pe setul de acumulatori există indicatoare de încărcare a acumulatorului (13) , puteți verifica starea de încărcare a acumulatorului apăsând butonul (14). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă acumulatorul este suficient de încărcat pentru funcționare corespunzătoare. Cele 3 LED-uri (13) pot indica starea nivelului de încărcare a acumulatorului:

• 3 LED-uri aprinse: Acumulator complet încărcat.

• 2 LED-uri aprinse: Acumulator încărcat 60%.

RECULUL se poate produce dacă VÂRFUL sau EXTREMITATEA lamei atinge orice obiect, sau dacă lemnul se strânge și prinde lanțul în tăietură. Contactul cu vârful poate produce uneori o reacție extrem de rapidă, aruncând lama în sus și înapoi către operator. BLOCAREA lanțului de-a lungul PĂRȚII INFERIOARE a lamei poate TRAGE ferăstrăul înainte, dinspre operator. BLOCAREA lanțului de-a lungul PĂRȚII SUPERIOARE a lamei poate ÎMPINGE rapid ferăstrăul înapoi către operator. Oricare din aceste reacții poate duce la scăparea de sub control a ferăstrăului, ceea ce poate provoca răni grave.

• O înțelegere elementară a reculului poate reduce sau elimina efectul de surpriză. Surpriza este una din cauzele accidentelor.

• Apucați ferm ferăstrăul când motorul este în funcțiune. Prindeți ferm cu degetele mari și plasați restul degetelor în jurul mânerului ferăstrăului. Prinderea fermă ajută la reducerea reculului și la păstrarea controlului asupra ferăstrăului. Nu îi dați drumul.

• Verificați dacă nu există obstacole în zona în care tăiați. Nu permiteți contactul vârfului lamei cu trunchiuri, crengi sau orice alte obstacole de care s-ar putea lovi în timpul utilizării ferăstrăului.

• Tăiați la viteze ridicate ale motorului.

• Nu vă întindeți prea mult și nu tăiați deasupra nivelului umerilor.

• Urmați instrucțiunile producătorului pentru ascuțirea și întreținerea lanțului.

• Utilizați numai lame și lanțuri de schimb specificate de către producător sau echivalente. NOTĂ: Lanțurile cu recul redus sunt cele care se încadrează în performanțele de recul. AVERTISMENT: Reculul poate duce la scăparea de sub control periculoasă a ferăstrăului cu lanț și poate provoca răni grave sau mortale operatorului sau oricărei persoane aflate în apropiere. Fiți atent în permanență. Reculul de rotație sau de blocare sunt principalele pericole la utilizarea ferăstrăului cu lanț și cauza principală a majorității accidentelor. 10 MONTAJUL Purtați mănuși atunci când manevrați lama și lanțul; aceste piese sunt ascuțite și pot avea zgârieturi. Nu atingeți și nu reglați lanțul cu motorul în funcțiune. Lanțul este foarte ascuțit; purtați de fiecare data mănuși atunci când efectuați lucrări de întreținere a lanțului, pentru a evita rănirea gravă.

10.1 Utilizarea lanțului și a lamei (Fig. A-C)

• Scoateți acumulatorul din ferăstrău.

• Rotiți butonul tamburului (4) în sensul invers acelor de ceasornic și scoateți capacul și tamburul (3).POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• Întindeți lanțul sub forma unei bucle și îndreptați zonele răsucite. Dinții tăietori trebuie să fie pe direcția de rotație a lanțului (15) marcată deasupra capacului tamburului (16). Dacă sunt îndreptați invers, întoarceți bucla.

• Așezați dinții de antrenare ai lanțului în canalul lamei, conform indicației.

• Poziționați lanțul astfel încât să existe o buclă în partea din spate a lamei.

• Țineți lanțul la locul său pe lamă și așezați bucla în jurul pinionului.

• Fixați lama la nivel cu suprafața de montare, astfel încât bolțurile lamei să se afle pe fanta lungă a lamei. NOTĂ: Atunci când așezați lama pe bolțurile de lama, asigurați-vă că știftul de reglare este introdus în orificiul știftului de tensionare a lanțului.

• Puneți la loc capacul tamburului (3).

• Puneți la loc capacul cu buton al tamburului (4); Rotiți butonul în sensul acelor de ceasornic pentru a strânge capacul tamburului. Lama trebuie să fie în continuare liberă să se deplaseze, pentru reglarea tensionării.

• Detensionați complet lanțul rotind în sens orar șurubul de tensionare (17) până când lanțul este bine fixat pe lamă, cu dinții de antrenare în canalul lamei. În partea laterală a protecției pentru mână (7) se află o șurubelniță mică (18) pentru reglare.

• Ridicați vârful lamei de ghidare pentru a verifica încovoierea.

• Eliberați vârful lamei de ghidare și rotiți cu o jumătate de tur șurubul de tensionare a lanțului (17). Repetați procedura până când nu mai există încovoiere.

• Țineți vârful lamei de ghidare și strângeți butonul de pe capacul tamburului. Lanțul este tensionat corespunzător atunci când nu mai există încovoiere pe partea de jos a lamei de ghidare, stă bine fixat și poate fi răsucit manual fără blocare. NOTĂ: Dacă lanțul este prea strâns, nu se va roti. Slăbiți puțin butonul de blocare a capacului de tambur și rotiți în sens invers orar un sfert de tur șurubul de tensionare a lanțului. Ridicați vârful lamei de ghidare și strângeți la loc bolțul de blocare al capacului de lanț. Asigurați-vă că lanțul se rotește fără blocare.

10.2 Uleiul lubrifiant pentru lanț. (Fig. D)

• Înainte de pornirea unui ferăstrău now, lanțul trebuie lubrifiat manual. (Available in our product range: POWOIL003 - 1L & POWOIL006 - 5L.)

• Permite funcționarea ferăstrăului cu lanț la temperaturi exterioare coborâte până la – 15 °C.

• Nu utilizați niciodată ulei rezidual pentru lubrifierea lanțului.

1. Opriți ferăstrăul și scoateți acumulatorul.

2. Puneți ferăstrăul pe o suprafață plană.

3. Curățați lama de ghidare și lanțul cu o perie moale și diluant.

4. Lubrifiați cu ulei zona (a) dintre lama de ghidare și lanț (Fig. D).

5. Puneți înapoi bateria și lăsați ferăstrăul să ruleze până când uleiul este distribuit

uniform pe tot lanțul.

11.1 Înainte de utilizarea unui lanț nou de ferăstrău

• Citiți cu atenție acest manual.

• Încărcați complet acumulatorul înainte de prima utilizare. Consultați instrucțiunile din secțiunea Încărcarea bateriei.

• Verificați dacă echipamentul de tăiere este montat și fixat corespunzător. Consultați instrucțiunile din secțiunea Asamblare.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 11 www.varo.com

• Nu utilizați ferăstrăul cu lanț dacă nu a ajuns suficient ulei de lanț la lanț. Consultați instrucțiunile din secțiunea Lubrifierea echipamentului de tăiere.

• Expunerea îndelungată la poluare fonică poate duce la deteriorarea permanentă a auzului. Prin urmare, utilizați întotdeauna dispozitive autorizate pentru protejarea auzului. 12 PORNIREA ȘI OPRIREA FERĂSTRĂULUI CU LANȚ (FIG. A) AVERTISMENT Poziționați-vă corpul în partea stângă a liniei ferăstrăului. Nu țineți niciodată ferăstrăul sau lanțul între picioare și nu vă aplecați peste linia ferăstrăului.

12.1 Pornirea ferăstrăului cu lanț

• Reglați tensionarea ferăstrăului la valoarea dorită. Consultați secțiunea Reglarea tensionării lanțului în secțiunea Întreținere din acest manual.

• Verificați dacă bolțul de blocare a capacului de tambur (4) este bine fixat pe capacul de lanț.

• Asigurați-vă că nu există obiecte sau obstacole în apropierea lamei sau lanțului, care ar putea intra în contact cu acestea.

• Fixați acumulatorul în ferăstrăul cu lanț.

• Apăsați butonul de deblocare (6) și apăsați butonul declanșator (5).

• Țineți apăsat butonul declanșator, eliberați butonul de blocare și continuați să apăsați butonul declanșator pentru ca aparatul să funcționeze fără oprire.

12.2 Oprirea ferăstrăului cu lanț

NOTĂ: Este normal ca lanțul să își continue mișcarea câteva momente după eliberarea butonului declanșator.

• Pentru a opri ferăstrăul cu lanț, eliberați butonul declanșator.

• După eliberarea butonului declanșator (5), butonul de blocare (6) va fi readus automat în poziția blocat.

13 CURĂȚAREA ȘI ÎNTREȚINEREA

13.1 Întreținerea lamei de ghidare

Cele mai multe probleme la lama de ghidare pot fi prevenite prin simpla întreținere corespunzătoare a lanțului. Lubrifierea insuficientă a lamei de ghidare și utilizarea ferăstrăului cu lanțul prea strâns contribuie la uzura rapidă a lamei. Pentru minimizarea uzurii lamei de ghidare, se recomandă următoarele proceduri de întreținere a lamei.

• Curățați bara de ghidare și șanțul de ghidare folosind o perie și diluant.

• Înlocuiți bara de ghidare dacă șanțul de ghidare este deteriorat sau uzat și lanțul are prea mult loc rămas pe laterale.

• Strângeți toate șuruburile accesibile, dacă este nevoie. Avertisment: la operațiunile de întreținere este obligatoriu portul mănușilor de protecție. Nu efectuați lucrări de întreținere cu motorul cald.

13.2 Ascuțirea lanțului

Pentru utilizatorii neexperimentați ai ferăstrăului cu lanț, se recomandă ascuțirea profesionistă a lanțului la cel mai apropiat centru de service profesionist. Dacă vă considerați capabil să ascuțiți chiar dvs. lanțul, există unelte speciale disponibile la centrele de service profesionist. Pentru ascuțirea lanțului sunt necesare unelte speciale, pentru a asigura ascuțirea sub unghiul și la adâncimea corespunzătoare a dinților tăietori.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 12 www.varo.com Avertisment: un lanț ascuțit necorespunzător prezintă risc sporit de recul.

• Pentru ascuțirea lanțului trebuie utilizate unelte de ascuțire corespunzătoare: − pilă rotundă pentru lanț, − ghidaj pentru pilă, − calibru pentru măsurarea lanțului. Aceste unelte pot fi achiziționate din orice magazin de specialitate.

• Pentru obținerea unor particule de rumeguș cu formă corespunzătoare, utilizați un lanț ascuțit. Dacă se produce praf de lemn, lanțul trebuie reascuțit. Avertisment: toți dinții tăietori trebuie să aibă aceeași lungime. Lungimea inegală a dinților poate face lanțul să circule neuniform sau poate duce la ruperea acestuia.

• Lungimea minimă a dinților este de 4 mm. Dacă dinții sunt mai scurți, demontați lanțul.

• Trebuie respectate unghiurile la care sunt dispuși dinții.

• Pentru ascuțirea grosieră a lanțului, efectuați 2 sau 3 curse ale pilei din interior spre exterior. Avertisment: după 3 sau 4 ascuțiri ale dinților tăietori, ascuțiți lanțul la un service autorizat. Acesta va ascuți și opritorul de adâncime, care asigură distanța. Ascuțirea lanțului Pasul lanțului diferă în funcție de model.

POWDPG7572 Pas 7,6 mm (0,30”) Grosime 1,1 mm (0,043”) La ascuțirea lanțului purtați mănuși de protecție și utilizați o pilă rotundă cu Ø 4 mm (5/32 inchi) După ascuțire, dinții tăietori trebuie să aibă aceeași lățime și lungime. Avertisment: un lanț bine ascuțit produce rumeguș bine definit. Dacă lanțul începe să producă pulbere, trebuie ascuțit. La fiecare 3-4 ascuțiri ale dinților tăietori trebuie verificată înălțimea reperelor de adâncime, iar dacă este necesar acestea trebuie reduse cu ajutorul unei pile late și a șablonului furnizat opțional, iar apoi trebuie rotunjit colțul din față. AVERTISMENT: Reglarea corespunzătoare a reperului de adâncime este la fel de importantă ca și ascuțirea corespunzătoare a lanțului.

13.3 Întreținerea lanțului

Întinderea lanțului (a se vedea și secțiunea 10.1): Un lanț care are joc poate ieși de pe lamă și poate provoca vătămarea gravă sau chiar decesul.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 13 www.varo.com Demontați acumulatorul întotdeauna înainte de asamblarea, întreținerea și/sau verificarea aparatului.

• Cu cât utilizați mai mult lanțul, cu atât acesta se lungește. De aceea, este important să reglați cu regularitate lanțul pentru a elimina jocul acestuia.

• Verificați întinderea lanțului la fiecare lubrifiere a acestuia. NOTĂ! Un lanț nou are o perioadă de rodare, în timpul căreia trebuie să verificați mai des tensionarea acestuia. Tensionați lanțul cât mai strâns posibil, dar nu atât de strâns încât să nu îl puteți deplasa manual.

• Eliberați butonul de blocare a capacului de tambur până când se deschide.

• Rotiți butonul în sens invers orar pentru a slăbi capacul pinionului de antrenare.

• Detensionați complet lanțul rotind în sens orar șurubul de tensionare până când lanțul este bine fixat pe lamă, cu dinții de antrenare în canalul lamei.

• Rotiți șurubul în sens invers acelor de ceasornic pentru a reduce întinderea lanțului la nevoie.

• Strângeți capacul tamburului rotind butonul în sensul acelor de ceasornic. Avertisment: nu scoateți niciodată mai mult de trei dinți de la o buclă de lanț. În caz contrar, pinionul se poate deteriora. Lubrifierea lanțului (a se vedea și secțiunea 10.2):

• Lubrifierea corespunzătoare a lamei și a lanțului în timpul operațiunilor de tăiere este esențială pentru reducerea la minim a frecării cu lama.

• Nu lăsați niciodată lama și lanțul fără ulei. Utilizarea ferăstrăului cu ulei insuficient reduce eficiența tăierii, scurtează durata de viață a lanțului, provoacă tocirea rapidă a lanțului și provoacă o uzură excesivă a lamei din cauza supraîncălzirii. Insuficiența uleiului este indicată de fum sau de decolorarea lamei. 14 DATE TEHNICE Model POWDPG7572 Tensiune 20 V Lungime lamă 100 mm Lungime de tăiere a lamei 90 mm Pasul lanțului 7,6 mm (0,30”) Grosimea lanțului 1,1 mm (0,043”) Pinion de antrenare 6 dinți 15 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K = 3) Nivel de presiune acustică LpA 77 dB(A) Nivel de putere acustică LwA 88 dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat echipament de protecție auditivă. aw (Vibrație) 2,5 m/s² K = 1,5 m/s²POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 14 www.varo.com 16 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

• Pentru a se asigura funcționarea optimă, aparatul trebuie încărcat minim 1 dată pe lună. 17 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale aparatelor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.POWDPG7572 RO Copyright © 2022 VARO P a g i n a | 15 www.varo.com

produsul: MINI FERĂSTRĂU marcă înregistrată: PowerPlus model: POWDPG7572 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2000/14/EC Annex V LwA Measured 88dB(A) Guaranteed 94dB(A) Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN62841-1 : 2015 EN55014-1 : 2017 EN55014-2 : 2015 Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acționează în numele Directorului general executiv al societății, Ludo Mertens Divizia de reglementare – Director de conformitate 26/11/2021, Lier - BelgiumPOWDPG7572 PL Copyright © 2022 VARO Strona | 1 www.varo.com 1 PRZEZNACZENIE ........................................................................... 3
