NÁVOD K OBSLUZE POWDPG7572 PowerPlus

5.4 Používání elektrických strojů a péče o ně ............................................................ 5

8.2 Vyjímání/vkládání baterie (obrázky A, B) .............................................................. 8

10.2 Olej mazání řetězu (obrázek D) ........................................................................... 10

11 PROVOZ ........................................................................................ 10

11.1 Před použitím nové řetězové pily ....................................................................... 10

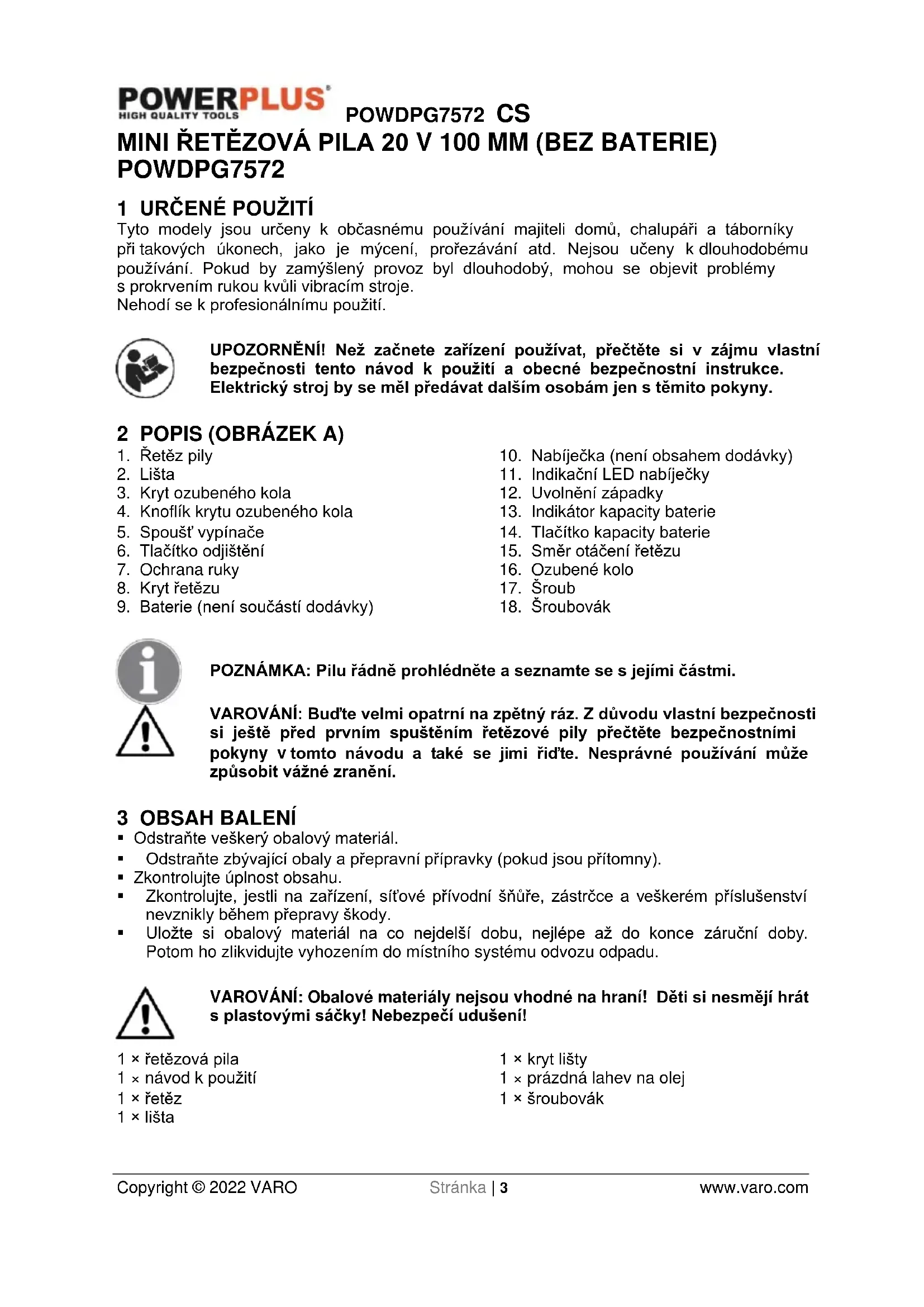

Tyto modely jsou určeny k občasnému používání majiteli domů, chalupáři a táborníky při takových úkonech, jako je mýcení, prořezávání atd. Nejsou učeny k dlouhodobému používání. Pokud by zamýšlený provoz byl dlouhodobý, mohou se objevit problémy s prokrvením rukou kvůli vibracím stroje. Nehodí se k profesionálnímu použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBRÁZEK A)

6. Tlačítko odjištění

9. Baterie (není součástí dodávky)

10. Nabíječka (není obsahem dodávky)

11. Indikační LED nabíječky

12. Uvolnění západky

13. Indikátor kapacity baterie

14. Tlačítko kapacity baterie

15. Směr otáčení řetězu

POZNÁMKA: Pilu řádně prohlédněte a seznamte se s jejími částmi. VAROVÁNÍ: Buďte velmi opatrní na zpětný ráz. Z důvodu vlastní bezpečnosti si ještě před prvním spuštěním řetězové pily přečtěte bezpečnostními pokyny v tomto návodu a také se jimi řiďte. Nesprávné používání může způsobit vážné zranění. 3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.

• Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).

• Zkontrolujte úplnost obsahu.

• Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu. VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 × řetězová pila 1 × návod k použití 1 × řetěz 1 × lišta 1 × kryt lišty 1 × prázdná lahev na olej 1 × šroubovákPOWDPG7572 CS Copyright © 2022 VARO Stránka | 4 www.varo.com Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka. 4 SYMBOLY V tomto návodu nebo na stroji se používají následující symboly:

Používejte ochranu sluchu.

V prašném prostředí používejte respirátor/masku.

Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodržení pokynů v tomto návodu

V souladu se základními platnými bezpečnostními normami Evropských směrnic

Přečte si pečlivě pokyny

Doporučeno nošení ochranné obuvi

Nevystavujte nabíječku a baterii vodě.

Baterii nebo nabíječku nespalujte.

Nabíječku s baterií používejte pouze ve vnitřních prostorách. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k úrazu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a pokyny, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na baterii.

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým strojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku

• Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.POWDPG7572 CS Copyright © 2022 VARO Stránka | 5 www.varo.com

• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí úrazu elektrickým proudem je větší, když je vaše tělo uzemněné.

• Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko úrazu elektrickým proudem.

• S připojovacím kabelem zacházejte opatrně. Nikdy za něj stroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

• Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k použití ve venkovním prostředí. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.

• Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko úrazu elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.

• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.

• Zabraňte náhodnému spuštění. Před připojením stroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických strojů a péče o ně

• Při práci s elektrickým strojem nepoužívejte sílu. Používejte k dosažení cíle správný nástroj. Správný elektrický stroj vykoná svůj úkol lépe a bezpečněji rychlostí, na kterou byl zkonstruován.

• Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.

• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického stroje.

• Nepoužívané elektrické stroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny se strojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické stroje jsou v rukou neškolených uživatelů nebezpečné.

• Provádějte údržbu elektrických strojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky ovlivňující to, jak stroj funguje. Při poškození nechte elektrický stroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických strojů.

• Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že se řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se ostré nástroje snáze ovládají.POWDPG7572 CS Copyright © 2022 VARO Stránka | 6 www.varo.com

• Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje k činnosti jiné než předpokládané může vést k nebezpečné situaci.

• Nechávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem za použití výhradně originálních náhradních dílů. Tak zajistíte, že stroj bude i nadále bezpečný. 6 BEZPEČNOST

• NEPROVOZUJTE řetězovou pilu, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků.

• Používejte bezpečnostní obuv, přiléhavé oblečení, ochranné rukavice a osobní ochranné pomůcky na oči. uši a hlavu.

• NEDOVOLUJTE jiným osobám, aby se zdržovaly poblíž při spouštění řetězové pily nebo při práci s ní. Udržujte okolostojící osoby a zvířata mimo pracoviště.

• NEZAČÍNEJTE řezat, dokud nemáte volné pracoviště, bezpečný postoj a naplánovanou únikovou cestu od padajícího stromu.

• Když běží motor, udržujte všechny části těla dostatečně daleko od pilového řetězu.

• Než nastartujete motor, ujistěte se, že se pilový řetěz ničeho nedotýká.

• NIKDY neprovozujte řetězovou pilu, která je poškozená, nesprávně nastavená nebo která nebyla kompletně a bezpečně smontována. Zkontrolujte, že se řetěz pily po uvolnění spouště vypínače přestane pohybovat.

• Dávejte si velký pozor při řezání drobných keřů a malých stromků, protože štíhlý materiál se snadno zachytí v pilovém řetězu a může jím být na vás mrštěn nebo vás řetěz tahem vyvede z rovnováhy.

• Při řezání větve, která je silně napnutá, sledujte soustředěně a ostražitě, až odskočí zpět, aby vás uvolňující se napětí dřevěných vláken nezasáhlo.

• Madla udržujte suchá, čistá a bez oleje.

• Provozujte řetězovou pilu jen v dobře větraných prostorách.

• Nepoužívejte řetězovou pilu na stromě, pokud k tomu nejste patřičně vyškoleni.

• Veškerý servis řetězové pily, s výjimkou položek uváděných v částech tohoto návodu věnovaných bezpečnosti a údržbě, by měl vykonávat kompetentní personál servisu řetězových pil.

• Při přepravě řetězové pily používejte vhodný kryt na vodicí lištu.

• NEPROVOZUJTE svou řetězovou pilu v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.

• POUŽÍVEJTE SPRÁVNÝ NÁSTROJ: Řezejte jen dřevo. Nepoužívejte řetězovou pilu k účelům, pro něž nebyla určena. Nepoužívejte například řetězovou pilu na řezání plastů, zdiva nebo jiných než stavebních materiálů.

• Uživatel, který s řetězovou pilou pracuje poprvé, my měl dostat praktické školení o pile a ochranném vybavení od zkušeného pracovníka obsluhy.

• Buďte si vědomi škodlivého prachu, aerosolu (například směsi pilin a oleje vznikající při mazání řetězu) a vhodným způsobem se před nimi chraňte.

• Používejte ochranné rukavice a udržujte ruce v teple. Dlouhodobé užívání řetězových pil vystavující obsluhu vibracím může vést ke vzniku Raynaudova syndromu (nedokrvení prstů). V rámci snížení rizika nedokrvení prstů noste rukavice a udržujte ruce v teple. Pokud se objeví kterýkoli z příznaků Raynaudova syndromu, ihned vyhledejte lékaře.

• Uživatel může sám vyměňovat pouze řetěz a jeho lištu. Vždy se ujistěte, že náhradu provádíte správným materiálem uvedeným ve specifikacích návodu.POWDPG7572 CS Copyright © 2022 VARO Stránka | 7 www.varo.com 7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO BATERIE

Používejte pouze baterie a nabíječky určené pro tento stroj.

• Za žádných okolností se je nepokoušejte otevřít.

• Neskladujte je na místech, kde by teplota mohla překročit 40 °C.

• Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.

• Baterie ukládejte na chladném suchém místě (5 °C–20 °C). Baterie nikdy neskladujte vybité.

• Lithium-iontové baterie je lepší pravidelně vybíjet a nabíjet (alespoň čtyřikrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-iontové baterie je 40 % kapacity.

• Pokud baterie likvidujete, řiďte se instrukcemi v části „Ochrana životního prostředí“.

• Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní průtok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo požár.

• Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může dojít k výbuchu nebo intenzívnímu hoření.

• V extrémních podmínkách může dojít k vytékání baterie. Pokud si všimnete kapaliny na baterii, postupujte následujícím způsobem: − Kapalinu pečlivě otřete hadříkem. Dejte pozor, aby nedošlo ke kontaktu s pokožkou. − Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem: ✓ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem. ✓ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poraďte se s lékařem. Riziko požáru! Zabraňte zkratování kontaktů na vyjmuté baterii. Baterii nelikvidujte spálením.

• Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.

• Poškozené kabely nechte ihned nahradit novými.

• Nevystavujte působení vody.

• Nabíječku neotvírejte.

• Nabíječku nepodrobujte testům.

• Nabíječka je určena pouze k použití uvnitř budov. 8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE

8.1 Signalizace nabíječky (obrázek B)

Připojte nabíječku (10) k napájecí zásuvce. Indikační LED nabíječky (11):

• Stálý zelený svit: připraveno k nabíjení.

• Červené blikání: nabíjí se.

• Stálý zelený svit: nabito.

• Stálý zelený a červený svit: závada baterie nebo nabíječky.POWDPG7572 CS Copyright © 2022 VARO Stránka | 8 www.varo.com Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, jestli je podle specifikací typ baterie kompatibilní s nabíječkou. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.

1. Když je baterie připojena, často nabíječku i baterii kontrolujte.

2. Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte baterii.

3. Před používáním nechte baterii úplně vychladnout.

4. Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Pokud je baterie po nepřetržitém používání stroje horká, nechte ji před nabíjením vychladnout na pokojovou teplotu. Tak se prodlouží životnost vašich baterií.

8.2 Vyjímání/vkládání baterie (obrázky A, B)

VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, zda je stroj vypnutý, nebo vyjměte baterii.

• Držte stroj jednou rukou a baterii (9) druhou rukou.

• Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dejte pozor na to, aby uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, jestli je baterie zajištěná.

• Postup vyjímání: Stiskněte uvolňovací západku a současně baterii vytáhněte.

8.3 Kontrolky signalizace nabití baterie (obrázek B)

Na baterii jsou kontrolky nabití (13), stav nabití můžete zkontrolovat po stisknutí tlačítka (14). Před používáním stroje stiskněte tlačítko, abyste zkontrolovali, jestli je baterie dostatečně nabitá k zajištění řádné funkce. Stav nabití baterie mohou ukazovat 3 LED (13) kontrolky:

• Svítí 3 LED kontrolky: Baterie je plně nabitá.

• Svítí 2 LED kontrolky: Baterie je nabitá na 60 %.

• Svítí 1 LED kontrolka: Baterie je téměř vybitá. 9 BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ZPĚTNÉHO RÁZU ZPĚTNÝ RÁZ se může objevit, jestliže se ŠPIČKA vodicí lišty dotkne předmětu, nebo pokud se dostane do styku se dřevem a řetěz se krátce zaklesne do řezu. Dotyk špičky může v některých případech vést k bleskově rychlé zpětné reakci, zpětnému vymrštění vodicí lišty směrem nahoru a dozadu směrem k uživateli. Zaseknutí řetězu ve SPODNÍ ČÁSTI vodicí lišty může pilu ODTÁHNOUT dopředu od pracovníka. Zaseknutí řetězu v horní ČÁSTI vodicí lišty může pilu ZATLAČIT zpět na pracovníka. Kterýkoliv z těchto zpětných pohybů může způsobit ztrátu kontroly nad pilou, která může vést až k vážnému zranění.

• Pochopením principu zpětného rázu snížíte nebo eliminujete prvek překvapení. Náhlé překvapení je jednou z příčin úrazů.

• Když motor běží, dobře a pevně pilu držte. Použijte pevný úchop, kdy prsty a palcem obejmete madlo pily. Buďte připraveni na neočekávané situace a pevně pilu držte.POWDPG7572 CS Copyright © 2022 VARO Stránka | 9 www.varo.com

• Dbejte, aby pracovní místo, kde bude prováděno řezání, bylo zbaveno veškerých překážek. Nedovolte, aby se hrot lišty dotýkal kulatiny, větve nebo jakékoliv jiné překážky, do které se může při práci s pilou narazit.

• Řežte při vysokých otáčkách.

• Nenaklánějte se ani neřežte ve výšce přesahující výšku ramen.

• Řiďte se pokyny výrobce, které se týkají ostření a údržby řetězové pily.

• Používejte pouze náhradní lišty a řetězy předepsané výrobcem nebo jejich ekvivalenty. POZNÁMKA: Řetěz pily s malým zpětným rázem je řetěz, který splňuje požadavky na zpětný ráz. VAROVÁNÍ: Zpětný ráz může vést k nebezpečné ztrátě kontroly nad řetězovou pilou, což má za následek vážné nebo smrtelné zranění pracovníka nebo okolo stojící osoby. Buďte stále ostražití. Točivý zpětný ráz a zpětný ráz se zaseknutím jsou hlavní nebezpečí provozování řetězové pily a nejdůležitější příčiny většiny neštěstí. 10 MONTÁŽ Při manipulaci s lištou a řetězem vždy používejte ochranné rukavice; tyto součásti jsou ostré a mohou obsahovat otřepy. Nikdy se nedotýkejte řetězu ani jej neseřizujte, když je motor v chodu. Řetěz pily je velmi ostrý; při údržbě řetězu vždy noste ochranné rukavice, abyste se vyhnuli potenciálně vážným tržným ranám.

10.1 Montáž řetězu a lišty (obrázky A, C)

• Vyjměte z řetězové pily baterii.

• Otočte knoflíkem (4) krytu ozubeného kola proti směru hodinových ručiček, a potom knoflík a kryt (3) sundejte.

• Veďte nový pilový řetěz ve smyčce a rovnejte případné ohyby. Zuby musí být ve směru otáčení řetězu (15), který je vyznačen nad ozubeným kolem (16). Pokud míří dozadu, otočte smyčku.

• Umístěte hnací články řetězu do drážky vodicí lišty podle obrázku.

• Umístěte řetěz tak, aby byla smyčka na vodicí liště vzadu.

• Držte řetěz na místě na vodicí liště a veďte smyčku přes řetězové kolo (16).

• Vodicí lišta má lícovat s montážním povrchem tak, aby čepy vodicí lišty byly v dlouhé štěrbině vodicí lišty. POZNÁMKA: Při kladení vodicí lišty na čepy vodicí lišty zajistěte, aby byl seřizovací kolík v malém otvoru pro napínání řetězu.

• Vraťte kryt ozubeného kola (3).

• Vraťte knoflík krytu ozubeného kola (4). Dotáhněte kryt ozubeného kola otáčením knoflíku ve směru hodinových ručiček. Vodicí lišta by se měla stále volně pohybovat a umožňovat seřízení napnutí.

• Odstraňte veškeré průvěsy řetězu otáčením šroubu napínání řetězu (17) ve směru hodinových ručiček, dokud se řetěz neusadí těsně na liště s hnacími články v drážce lišty. Na boku ochrany ruky (7) je uložen malý šroubovák (18) k provádění nastavení.

• Zvedněte špičku vodicí lišty nahoru a zkontrolujte průvěs.

• Uvolněte špičku lišty a otočte šroubem napínání řetězu (17) o 1/2 otáčky ve směru hodinových ručiček. Tento postup opakujte, dokud prověšení nezmizí.POWDPG7572 CS Copyright © 2022 VARO Stránka | 10 www.varo.com

• Držte špičku lišty nahoře a dotáhněte knoflík krytu ozubeného kola. Řetěz je správně napnutý, když dole na liště není průvěs a řetěz je dobře usazen, ale lze jím otáčet rukou, aniž by se zadřel. POZNÁMKA: Pokud je řetěz příliš utažený, nebude se otáčet. Lehce povolte knoflík zajištění krytu ozubeného kola, otočte šroubem napnutí řetězu o ¼ otáčky proti směru hodinových ručiček. Zvedněte špičku vodicí lišty nahoru a znovu utáhněte zajišťovací šroub krytu řetězu. Zajistěte, aby se řetěz otáčel bez zadírání.

10.2 Olej mazání řetězu (obrázek D)

• Před spuštěním nové řetězové pily musí být řetěz namazán ručně. (V naší nabídce: POWOIL003 – 1L a POWOIL006 – 5L.)

• Umožňuje provozovat řetězovou pilu za okolních teplot až -15 °C.

• K mazání pilového řetězu nepoužívejte odpadní olej. 1 Vypněte pilu a vyjměte baterii. 2 Umístěte pilu na rovnou plochu. 3 Vodicí lištu a řetěz očistěte měkkým kartáčkem a rozpouštědlem. 4 Naneste olej do oblasti (a) mezi vodicí lištu a řetěz (obr. D). 5 Namontujte zpět baterii a běžte s pilou, dokud nebude olej rovnoměrně rozprostřen po řetězu. 11 PROVOZ

11.1 Před použitím nové řetězové pily

• Pečlivě si přečtěte tuto příručku.

• Před prvním použitím plně nabijte baterii. Viz pokyny v části Nabíjení baterie.

• Zkontrolujte, zda je řezací zařízení správně namontováno a seřízeno. Viz pokyny v části Montáž.

• Nepoužívejte řetězovou pilu, dokud se na řetěz nedostane dostatečné množství řetězového oleje. Viz pokyny v části Mazání řezacího zařízení.

• Dlouhodobé vystavení hluku může způsobit trvalé poškození sluchu. Vždy používejte schválený chránič sluchu. 12 SPOUŠTĚNÍ A ZASTAVOVÁNÍ ŘETĚZOVÉ PILY (OBRÁZEK A) VAROVÁNÍ: Držte se nalevo od dráhy řetězu. Nikdy si nestoupejte obkročmo nad pilu nebo řetěz ani se nenaklánějte přes trasu řetězu.

12.1 Spuštění řetězové pily

• Ujistěte se, že napnutí řetězu odpovídá požadovanému nastavení. Nahlédněte do odstavce Seřízení napnutí řetězu v sekci Údržba této příručky.

• Zkontrolujte, že šroub zajištění krytu ozubeného kola (4) je dotažený těsně ke krytu řetězu.

• Ujistěte se, že v bezprostřední blízkosti nejsou předměty ani překážky, které by mohly přijít do styku s lištou a řetězem.

• Nasaďte do řetězové pily baterii (9).

• Stiskněte tlačítko odjištění (6) a spoušť vypínače (5).

• K dalšímu provozu stiskněte a držte spoušť vypínače (5), uvolněte tlačítko odjištění (6) a dále tiskněte spoušť vypínače (5).

12.2 Zastavení řetězové pily

POZNÁMKA: Je normální, když má řetěz po uvolnění spouště vypínače před zastavením jistý doběh.POWDPG7572 CS Copyright © 2022 VARO Stránka | 11 www.varo.com

• Řetězovou pilu zastavíte uvolněním spouště vypínače.

• Při uvolnění spouště vypínače (5) se tlačítko odjištění (6) automaticky resetuje do zajištěné polohy.

12.3 Údržba vodicí lišty:

Většině problémů s vodicí lištou lze předejít pouhou dobrou údržbou pilového řetězu. Nedostatečné mazání vodicí lišty a provozování pily s příliš těsně nasazeným řetězem přispívá k rychlému opotřebení lišty. Aby se minimalizovalo opotřebení lišty, doporučují se následující postupy pro údržbu vodicí lišty.

• Kartáčem a rozpouštědlem pečlivě vyčistěte lištu a vodicí drážku.

• Pokud je vodicí drážka poškozená nebo opotřebená a řetěz pily má příliš prostoru směrem do boků, vyměňte lištu.

• Pokud je to nutné, dotáhněte všechny přístupné šrouby. Varování: Při pracích údržby si vždy nasaďte ochranné rukavice. Nevykonávejte údržbu, dokud je motor horký.

12.4 Broušení řetězu:

Nezkušenému uživateli řetězové pily doporučujeme dát si pilový řetěz profesionálně nabrousit v nejbližším odborném servisním středisku. Pokud se cítíte na to, že si svůj pilový řetěz nabrousíte sami, odborné servisní středisko vám poskytne speciální nástroje. Broušení řetězu si žádá speciální nástroje, aby bylo jisté, že se řezné zuby nabrousí pod správným úhlem a do správné hloubky. Varování: Při práci s nesprávně naostřeným řetězem je nebezpečí zpětného rázu mnohem větší.

• K naostření pilového řetězu použijte vhodné ostřicí nástroje: − kulatý pilník na řetěz, − vodítko pilníku, − měrka na řetěz. Tyto nástroje lze zakoupit v jakémkoliv specializovaném obchodě.

• Abyste získali správný rozměr částeček pilin, používejte ostrý řetěz. Objeví-li se dřevěný prach, budete muset pilový řetěz nabrousit. Varování: Všechny řezné zuby musí být podobně dlouhé. Různá délka zubů může vést nerovnoměrnému chodu řetězu nebo k jeho přetržení.

• Minimální délka zubů musí být 4 mm. Jsou-li kratší, pilový řetěz vyhoďte.

• Je třeba dodržovat úhly, jaké mají zuby mít.

• Pro základní naostření řetězu protáhněte pilník 2 až 3krát zevnitř ven. Varování: Poté, co si řezné zuby nabrousíte sami 3 až 4krát, dejte řetěz nabrousit do autorizovaného servisu. Tam vám naostří i omezovací zub, který udržuje vzdálenost.POWDPG7572 CS Copyright © 2022 VARO Stránka | 12 www.varo.com Broušení řetězu Rozteč řetězu závisí na modelu.

POWDPG7572 Rozteč 7,6 mm (0,30") Tloušťka 1,1 mm (0,043") Bruste řetěz v ochranných rukavicích a pomocí kulatého pilníku o rozměru ø 5/32” (4 mm). Po naostření musejí mít řezné články všechny stejnou šířku a délku. Varování: Ostrý řetěz tvoří třísky zřetelného tvaru. Jakmile začne řetěz vytvářet piliny, je čas ho nabrousit. Vždy po 3–4 nabroušeních řezných článků je třeba zkontrolovat výšku omezovacích zubů, v případě potřeby ji snížit plochým pilníkem podle volitelně dodávané šablony a nakonec zaoblit přední roh. VAROVÁNÍ: Správné nastavení omezovacího zubu je stejně důležité, jako řádné nabroušení řetězu.

Napnutí řetězu (viz také část 10.1): Prověšený řetěz může sklouznout z lišty a způsobit vážné nebo i smrtelné zranění. Před jakoukoli montáží, údržbou nebo kontrolou prováděnými na stroji vždy nejprve vyjměte baterii.

• Čím více používáte řetěz, tím více se prodlužuje. Proto je důležité seřizovat řetěz pravidelně a mít průvěs pod kontrolou.

• Pokaždé, když řetěz mažete, zkontrolujte jeho napnutí. POZNÁMKA! Nový řetěz má období záběhu, během něhož byste měli kontrolovat napnutí častěji. Napínejte řetěz co nejtěsněji, ne však natolik, aby nešel volně otáčet rukou.

• Uvolněte knoflík zajištění krytu ozubeného kola, dokud se kryt neotevře.

• Otočením knoflíku proti směru pohybu hodinových ručiček uvolníte kryt hnacího řetězového kola.

• Odstraňte veškeré průvěsy řetězu otáčením šroubu napínání řetězu ve směru hodinových ručiček, dokud se řetěz neusadí těsně na liště s hnacími články v drážce lišty.

• K menšímu napnutí řetězu otáčejte šroubem podle potřeby proti směru hodinových ručiček.

• Otáčením knoflíku ve směru hodinových ručiček dotáhněte kryt ozubeného kola. Varování: Z jedné smyčky řetězu nikdy nenechte odstranit víc než 3 články. Mohlo by to způsobit poškození oběžného kolečka. Mazání řetězu (viz také část 10.2):

• Přiměřené mazání lišty a řetězu je při řezání je zásadní důležitosti, aby se minimalizovalo tření s vodicí lištou.

• Nikdy nešetřete olejem na vodicí liště a řetězu. Řezání pilou, která má příliš málo oleje, je méně účinné, životnost pilového řetězu se zkracuje, řetěz se rychle otupí a vodicí lišta se nadměrně opotřebovává v důsledku přehřívání. Příliš málo oleje se projevuje kouřem nebo změnou barvy vodicí lišty.POWDPG7572 CS Copyright © 2022 VARO Stránka | 13 www.varo.com 13 TECHNICKÉ ÚDAJE Model POWDPG7572 Napětí 20 V Délka čepele 100 mm Řezná délka lišty 90 mm Rozteč řetězu 7,6 mm (0,30") Tloušťka vodicího článku řetězu 1,1 mm (0,043") Hnací řetězové kolo 6 zubů 14 HLUK Hodnoty emisí hluku se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 77 dB(A) Úroveň akustického výkonu LwA 88 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu. Vibrace 2,5 m/s² K = 1,5 m/s² 15 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

• Více informací můžete získat na čísle 00 32 3 292 92 90.

• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

• Aby byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.POWDPG7572 CS Copyright © 2022 VARO Stránka | 14 www.varo.com

16 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.

17 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že výrobek: MINI ŘETĚZOVÁ PILA obchodní značky: PowerPlus model: POWDPG7572 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): 2011/65/EU 2006/42/EC 2000/14/EC Annex V LwA Measured 88dB(A) Guaranteed 94dB(A) Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu): EN62841-1 : 2015 EN55014-1 : 2017 EN55014-2 : 2015 Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Níže podepsaný jedná jménem vedení společnosti: Ludo Mertens Regulativní postupy – Manažer pro dohled nad řádným jednáním 26/11/2021, Lier - BelgiumPOWDPG7572 SK Copyright © 2022 VARO Strana | 1 www.varo.com

Pred použitím si prečítajte návod.

Nabíjačku a akumulátor nelikvidujte spálením.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.

• Pre lítium-iónové batérie je lepšie pravidelne ich vybiť a nabiť (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.

• Pri likvidácii batérií sa riaďte pokynmi uvedenými v časti „Ochrana životného prostredia“.

• Bliká červená kontrolka: nabíja sa.

• Svieti zelená kontrolka: nabíjanie je dokončené.

• Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.POWDPG7572 SK Copyright © 2022 VARO Strana | 8 www.varo.com Poznámka: Ak akumulátor správne nepasuje, odpojte ho a uistite sa, že pre túto nabíjačku je to správny model, ako je uvedené v tabuľke s technickými parametrami. Nenabíjajte žiadny iný akumulátor alebo ten, ktorý sa nedá bezpečne vložiť do nabíjačky.

1. Nabíjačku a akumulátor počas pripojenia často sledujte.

2. Po skončení nabíjania nabíjačku vypnite a odpojte od akumulátora.

• Riaďte sa pokynmi výrobcu pre ostrenie a údržbu reťaze píly.

• Vodiacu lištu a vodiacu drážku dôkladne očistite kefou a rozpúšťadlom.
