NÁVOD K OBSLUZE POWDPGSET37 PowerPlus

5.3 Osobna sigurnost

1 OBLAST POUŽITÍ....3
2 POPIS (OBR. A)....3
3 SEZNAM OBSAHU BALENÍ......4
4 SYMBOLY 4
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE ...... 4
5.1 Pracovní oblast....5
5.2 Elektrická bezpečnost .... 5
5.3 Osobní bezpečnost....5
5.4 Používání elektrických nástrojů a péče o ně....6
5.5 Servis....6
6 BEZPEČNOST 6
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY ...... 7
7.1 Akumulátory....7
7.2 Nabiječky....8
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE ....8
8.1 Signalizace nabiječky....8
8.2 Vyjímání / vkládání baterie 8
8.3 Kontrolky pro signalizaci nabiti baterie (fig. 1)....9
9 BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ZPĚTNÉHO RÁZU....9
10 MONTÁŽ....10
10.1 Montáž řetězu a lišty (obr. 4-5)....10
10.2 Mazací olej pro pilový řetěz (Fig. 6)....10
11 PROVOZ....11
11.1 Před použitím nové řetězové pily 11
12 SPOUŠTĚNÍ A ZASTAVOVÁNÍ ŘETĚZOVÉ PILY ..... 11
12.1 Spuštění řetězové pily....11
12.2 Zastavení řetězové pily....11
12.3 Používání brzdy řetězu (obr. 9)....11
13 OBECNÉ POKYNY K ŘEZÁNÍ 12

13.1 Kácení....12
13.2 Odvětvování....13
13.3 Přeřezávání 13
13.4 Přeřezávání na koze....13
14 ČIŠTĚNÍ A ÚDRŽBA....13
14.1 Mazání ozubeného kolečka:....13
14.2 Údržba vodicí lišty:....14
14.3 Broušení řetězu: 14
14.4 Vodicí lišta....15
14.5 Údržba řetězu....16
15 TECHNICKÉ ÚDAJE....16
16 HLUK....17
17 ZÁRUKA....17
18 ŽIVOTNÍ PROSTŘEDÍ......17
19 PROHLÁŠENÍ O SHODĚ 18

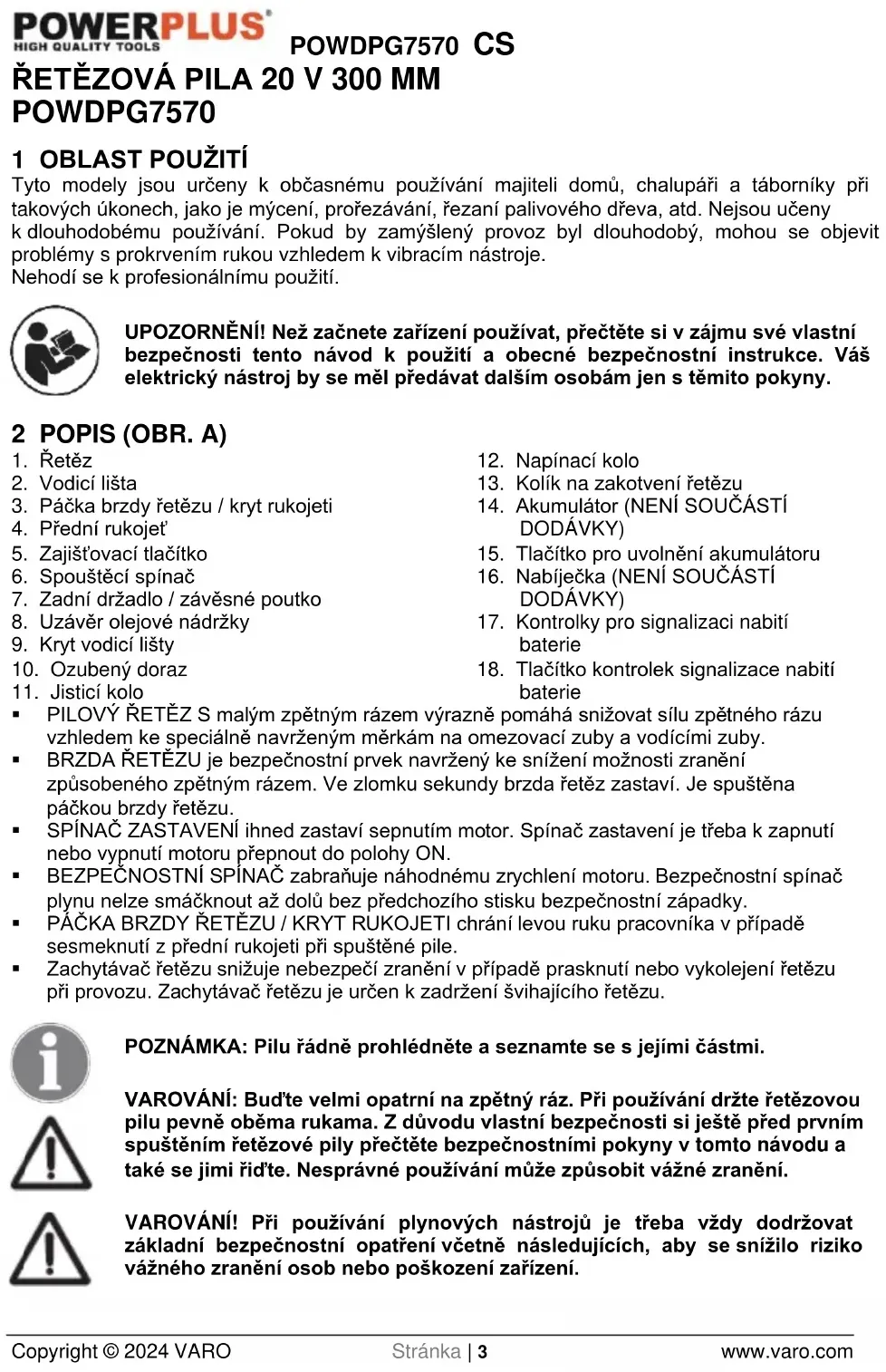

ŘETĚZOVÁ PILA 20 V 300 MM

POWDPG7570

1 OBLAST POUŽITÍ

Tyto modely jsou určeny k občasnému používání majiteli domů, chalupáři a táborníky při takových úkonech, jako je mýcení, prořezávání, řezaní palivového dřeva, atd. Nejsou učeny k dlouhodobému používání. Pokud by zamýšlený provoz byl dlouhodobý, mohou se objevit problémy s prokrvením rukou vzhledem k vibracím nástroje.

Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Retěz
2. Vodicí lišta
3. Páčka brzdy řetězu / kryt rukojeti
4. Přední rukojeť
5. Zajišťovací tlačítko
6. Spouštěcí spínač
7. Zadní držadlo / závěsné poutko
8. Uzávěr olejové nádržky
9. Kryt vodicí lišty
10. Ozubený doraz
11. Jisticí kolo
12. Napínací kolo
13. Kolík na zakotvení řetězu
14. Akumulátor (NENÍ SOUČÁSTÍ DODÁVKY)
15. Tlačítko pro uvolnění akumulátoru
16. Nabíječka (NENÍ SOUČÁSTÍ DODÁVKY)
17. Kontrolky pro signalizaci nabití baterie

18. Tlačítko kontrolek signalizace nabití baterie

19. PILOVÝ RETĚZ S malým zpětným rázem výrazně pomáhá snižovat sílu zpětného rázu vzhledem ke speciálně navrženým měrkám na omezovací zuby a vodícími zuby.

20. BRZDA RETÉZU je bezpečnostní prvek navržený ke snížení možnosti zranění způsobeného zpětným rázem. Ve zlomku sekundy brzda řetěz zastaví. Je spuštěna páčkou brzdy řetězu.
21. SPÍNAČ ZASTAVENÍ ihned zastaví sepnutím motor. Spínač zastavení je třeba k zapnutí nebo vypnutí motoru přepnout do polohy ON.
22. BEZPEČNOSTNI SPÍNAČ zabraňuje náhodnému zrychlení motoru. Bezpečnostní spínač plynu nelze smáčknout až dolů bez předchozího stisku bezpečnostní západky.
23. PÁČKA BRZDY ŘETĚZU / KRYT RUKOJETI chrání levou ruku pracovníka v případě sesmeknutí z přední rukojeti při spuštěné pile.
24. Zachytávač řetězu snižuje nebezpečí zranění v případě prasknutí nebo vykolejení řetězu při provozu. Zachytávač řetězu je určen k zadržení švihajícího řetězu.

POZNÁMKA: Pilu řádně prohlédněte a seznamte se s jejími částmi.

VAROVÁNÍ: Bud'te velmi opatrní na zpětný ráz. Při používání držte řetězovou pilu pevně oběma rukama. Z důvodu vlastní bezpečnosti si ještě před prvním spuštěním řetězové pily přečtěte bezpečnostními pokyny v tomto návodu a také se jimi řid'te. Nesprávné používání může způsobit vážné zranění.

VAROVÁNÍ! Při používání plynových nástrojů je třeba vždy dodržovat základní bezpečnostní opatření včetně následujících, aby se snížilo riziko vážného zranění osob nebo poškození zařízení.

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu obalu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x řetězová pila

1 x lišta

1 x návod k použití

1 x pouzdro lišty

1 x řetěz

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V této příručce a/nebo na stroji se používají následující symboly:

	Noste chránič uší.		Noste ochranné brýle.
	Noste ochranné rukavice.		V prašném prostředí používejte ochrannou masku.
	Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodržení pokynů v tomto návodu		V souladu se základními platnými bezpečnostními normami Evropských směrnic
	Přečte si pečlivě pokyny		Doporučeno nošení ochranné obuvi
	Nevystavujte nabíječku a akumulátor vodě.		Nespalujte akumulátor nebo nabíječku.
	Okolní teplota max 40 °C. (pouze pro akumulátor)		Akumulátor a nabíječku používejte pouze v uzavřených prostorách.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

• Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku
• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
• S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.
• Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem bud'te pozomí, sledujte, co děláte, a říd'te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použijie, kdykoliv to okolnosti vyžadují, omezuie osobní zranění.
• Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění
• Nesnažte se dosáhnout príliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

• Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou a proto se snáze ovládají.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

- Dávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem s použitím výhradně originálních náhradních dílů. Tak si zajistíte, že nástroj bude i nadále bezpečný

6 BEZPEČNOST

• NEPROVOZUJTE řetězovou pilu jednou rukou! Následkem provozování pily jednou rukou může dojít k vážnému úrazu obsluhy, pomocníků, okolostojících nebo jakékoliv kombinace těchto osob. Řetězová pila je určena k použití oběma rukama.
• NEPROVOZUJTE řetězovou pilu, když jste unaveni nebo pod vlivem drog, alkoholu nebo léků.
• Používejte bezpečnostní obuv, přiléhavé oblečení, ochranné rukavice a osobní ochranné pomůcky na oči. uši a hlavu.
  ■ NEDOVOLUJTE jiným osobám, aby se zdržovaly poblíž při spouštění řetězové pily nebo při práci s ní. Udržujte okolostojící osoby a zvířata mimo pracoviště.
• NEZAČÍNEJTE řezat, dokud nemáte volné pracoviště, bezpečný postoj a naplánovanou únikovou cestu od padajícího stromu.
• Když běží motor a udržujte všechny haus těla far dostatečně vnější průměr pilového řetězu.
• Nežli nastartujete motor, ujistěte se, že se pilový řetěz nedotýká ničeho.
• Retězovou pilu prénášejte se zastaveným motorem, vodicí lištou s pilovým řetězem směřujícími dozadu a tlumičem výfuku s vnějším průměrem otočeným těla.
• NIKDY neprovozujte řetězovou pilu, která je poškozená, nesprávně nastavená nebo která nebyla kompletně a bezpečně smontována. Ujistěte se, že se řetězová pila přestane při uvolnění spouště plynu pohybovat.
• Před odložením řetězové pily na zem vždy nejprve vypněte motor.
• Dávejte si velký pozor při řezání drobných keřů a malých stromků, protože štíhlý materiál se snadno zachytí v pilovém řetězu a může jím být na vás mrštěn nebo vás řetěz tahem vyvede z rovnováhy.
• Pří řezání větve, která je silně napnutá, sledujte soustředěně a ostražitě, až odskočí zpět, aby vás uvolňující se napětí dřevěných vláken nezasáhlo.
• Udržujte rukojeti suché, čisté a prosté oleje nebo palivové směsi.
  ■ Provozujte řetězovou pilu jen v dobře větraných prostorách.

POWDPG7570 CS

• Nepoužívejte řetězovou pilu na stromě, pokud k tomu nejste patřičně vyškoleni.
• Veškerý servis řetězové pily s výjimkou položek uváděných v bezpečnostní a údržbové části návodu k použití by měl vykonávat kompetentní personál servisu řetězových pil.
• Při přepravě řetězové pily používejte vhodný kryt na vodicí lištu.
• NEPROVOZUJTE svou řetězovou pilu v blízkosti hořlavých kapalin nebo plynů a to ani ve vnitřním ani ve venkovním prostoru. Výsledkem může být výbuch a/nebo požár.
• Pokud je motor spuštěný, je zakázáno zdržovat se v blízkosti kloubů řízení.
  POUŽÍVEJTE SPRÁVNÝ NÁSTROJ: Řezejte jen dřevo. Nepoužívejte řetězovou pilu k účelům, pro něž nebyla určena. Nepoužívejte například řetězovou pilu na řezání plastů, zdiva nebo jiných než stavebních materiálů.
• Uživatel, který s řetězovou pilou pracuje poprvé, my měl dostat praktické školení o pile a ochranném vybavení od zkušeného pracovníka obsluhy.
• Nesnažte se udržet pilu jen jednou rukou! Neovládnete reaktivní síly a můžete ztratit kontrolu nad pilou, což může vést ke klouzání nebo poskakování lišty a řetězu po větvi nebo kládě.
• Bud'te si vědomi škodlivého prachu, aerosolu (například směsi pilin a oleje vznikající při mazání řetězu) a vhodným způsobem se před nimi chraňte.
• Používejte ochranné rukavice a udržujte ruce v teple. Dlouhodobé užívání řetězových pil vystavující obsluhu vibracím může vést ke vzniku choroby bílých prstů. V zájmu snížení rizika choroby bílých prstů noste prosím rukavice a udržujte ruce v teple. Pokud se objeví kterýkoli z příznaků choroby bílých prstů, ihned vyhledejte lékařskou pomoc.
• Umístěte nárazník s bodci řetězové pily hned za zamýšlený čep a otočte pilu kolem tohoto bodu. Nárazník s bodci roluje proti kmenu.
• Sám uživatel může vyměňovat jen řetěz, vodicí lištu a zapalovací svíčku. Vždy se ujistěte, že náhradu provádíte správným materiálem uvedeným ve specifikacích návodu.

7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO AKUMULÁTORY A NABÍJEČKY

Používejte pouze baterie a nabíječky určené pro tento nástroj.

7.1 Akumulátory

• Za žádných okolností se je nepokoušejte otevřít.
• Neskladujte je na místech, kde by teplota mohla překročit 40 °C.
• Nabíjejte je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
• Baterie ukládejte na chladném suchém místě (5 °C-20 °C). Baterie nikdy neskladujte vybité.
  ■ Pro lithium iontové baterie je nejlepší pravidelné vybíjení a dobíjení (alespoň 4krát do roka). Ideální nabití pro dlouhodobé uložení vaší lithium-iontové baterie je 40 % kapacity.
• Pokud likvidujete akumulátory, říd'te se instrukcemi v odstavci „Ochrana životního prostředí“.
• Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní tok proudu vyvine teplo, které může způsobit prasknutí pouzdra nebo k požáru.
• Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C, těsnění, izolační vložky a další polymerové komponenty se mohou poškodit, což může vést k vytékání elektrolytu a/nebo vnitřnímu zkratu, což vede k vytváření tepla a prasknutí nebo k požáru. Nevhazujte baterie do ohně, může to mít za následek explozi a/nebo intenzívni hoření.
• Při extrémních podmínkách může dojít k vytékání baterie. Pokud si povšimnete kapaliny na baterii, postupujte následovně:
• Kapalinu pečlivě otřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu s pokožkou.
• Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následovně:

POWDPG7570 CS

√ Okamžitě postiženou část vypláchněte vodou. Neutralizujte mírně kyselým roztokem jako např. citrónovou šťávou nebo octem.

√ V případě že se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poradťe se s lékařem.

Riziko požáru! Vyhýbejte se zkratování kontaktů na vyjmutém akumulátoru. Akumulátor nelikvidujte spálením.

7.2 Nabiječky

• Nikdy se nesnažte nabíjet baterie, které nejsou určeny k opětovnému nabíjení.
• Poškozené kabely nechte ihned nahradit novými.
• Nevystavujte působení vody.
  ■ Nabíječku neotvírejte.
• Nabíječku nepodrobujte testům.
  Nabíječka je určena pouze pro vnitřní použití.

8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE

8.1 Signalizace nabíječky

Připojte nabíječku k napájecí zásuvce

■ Stálé zelené světlo: připravena k nabíjení
■ Blikající červené světlo: nabíjí se
■ Stálé zelené světlo: nabito

- Stálé zelené a červené světlo: baterie nebo nabíječka je poškozena

Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, zda je model baterie vhodný pro tuto nabíječku podle přehledu specifikací. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.

1. Když bude baterie připojena, nabíječku i baterii často sledujte.
2. Po dokončení nabíjení odpojte nabíječku ze zásuvky a potom ji odpojte od baterie.
3. Před používáním nechejte baterii úplně vychladnout.
4. Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.

POZNÁMKA: Jestliže je baterie po nepřetržitém používání nástroje horká, před nabíjením ji ponechejte vychladnout na pokojovou teplotu. Tím se prodlouží životnost vašich baterií.

8.2 Vyjímání / vkládání baterie

VÝSTRAHA: Před prováděním jakéhokoliv seřizování zkontrolujte, zda je nástroj vypnutý, nebo vyjměte baterii.

• Přidržujte nástroj jednou rukou a baterii (14) druhou rukou.
• Postup vkládání: stlačte a zasuňte baterii do jejího držáku, přitom dbejte na to, aby uvolňovací západka na zadní straně baterie zapadla na své místo a před zahájením provozu zkontrolujte, zda baterie je zajištěná.
• Postup vyjímání: Stiskněte uvolňovací západku a současně baterii vytáhněte ven.

8.3 Kontrolky pro signalizaci nabití baterie (fig. 1)

Na baterii jsou kontrolky nabití baterie (17), stav nabití můžete zkontrolovat po stisknutí tlačítka (18). Před používáním stroje stiskněte spoušť, abyste zkontrolovali, zda je baterie dostatečně nabitá pro zajištění řádné funkce.

Stav nabití baterie mohou ukazovat 3 LED kontrolky:

■ Svítí 3 LED kontrolky: Baterie je plně nabitá
- Svítí 2 LED kontrolky: Baterie je nabitá ze 60 %
■ Svítí 1 LED kontrolka: Baterie je téměř vybitá

9 BEZPEČNOSTNÍ UPOZORNĚNÍ TÝKAJÍCÍ SE ZPĚTNÉHO RÁZU

ZPĚTNÝ RÁZ se může objevit, jestliže se ŠPIČKA vodicí lišty dotkne předmětu, nebo pokud se dostane do styku se dřevem a řetěz se krátce zaklesne do řezu.

Dotyk špičky může v některých případech vést k bleskově rychlé zpětné reakci, zpětnému vymrštění vodicí lišty směrem nahoru a dozadu směrem k uživateli.

ZasEKnutí řetězu ve SPODNÍ ČÁSTI vodicí lišty může pilu ODTÁHNOUT dopředu od pracovníka.

ZasEKnutí řetězu v horní ČÁSTI vodicí lišty může pilu ZATLAČIT zpět na pracovníka.

Kterýkoliv z těchto zpětných pohybů může způsobit ztrátu kontroly nad pilou, která může vést až k vážnému osobnímu zranění.

• Pochopením principu zpětného rázu snížíte nebo eliminujete prvek překvapení. Náhlé překvapení je jednou z příčin úrazů.
• Při práci držte spuštěnou pilu pevně a dobře oběma rukama, pravá ruka je na zadní rukojeti a levá ruka na přední rukojeti. Rukojeti pily pevně obemkněte palcem i prsty. Pevné uchopení pomůže snížit zpětný ráz a udržet kontrolu nad pilou. Budťe připraveni na neočekávané situace a pevně pilu držte.
• Dbejte, aby pracovní místo, kde bude prováděno řezání, bylo zbaveno veškerých překážek. Nedovolte, aby se hrot lišty dotýkal kulatiny, větve nebo jakékoliv jiné překážky, do které se může narazit při práci s pilou.
• Režte při vysokých otáčkách.
• Nenaklánějte se ani neřežte ve výšce přesahující výšku ramen.
• Rid'te se pokyny výrobce, které se týkají ostření a údržby řetězové pily.
• Používejte pouze náhradní lišty a řetězy předepsané výrobcem nebo jejich ekvivalenty.

POZNÁMKA: Řetěz pily s malým zpětným rázem je Řetěz, který vyhovoval vlastnostem zpětného rázu.

VAROVÁNÍ: Zpětný ráz může vést k nebezpečné ztrátě kontroly nad řetězovou pilou, což má za následek vážné nebo smrtelné zranění pracovníka nebo okolo stojící osoby. Bud'te stále ostražití. Točivý zpětný ráz a zpětný ráz se zaseknutím jsou hlavní nebezpečí provozování řetězové pily a nejdůležitější přičiny většiny neštěstí.

Dejte si pozor na:

Točivý zpětný ráz (Obr. 2)

A = dráha zpětného rázu

B = reakční zóna zpětného rázu

Vytlačení (zpětný ráz se zaseknutím) a pohyb vtažení (Obr. 3)

A = vtažení

B = pevné objekty

C = vytlačení

Při manipulaci s lištou a řetězem vždy používejte ochranné rukavice; tyto součásti jsou ostré a mohou obsahovat otrępy.

Nikdy se nedotýkejte řetězu ani jej neseřizujte, když je motor v chodu. Pilový řetěz je velmi ostrý; při údržbě řetězu vždy noste ochranné rukavice, abyste se vyhnuli potenciálně vážným tržním ranám.

10.1 Montáž řetězu a lišty (obr. 4-5)

■ Z řetězové pily vyjměte akumulátor.
- Otočte zajišťovací knoflík krytu řetězu proti směru hodinových ručiček a demontujte knoflík a pouzdro.
■ Sejměte kryt řetězu.
- Ved'te nový pilový řetěz ve smyčce a rovnejte případné ohyby. Řezače by měly být otočeny po směru otáčení řetězu. Pokud míří dozadu, otočte smyčku.
- Umístěte hnací články řetězu do drážky vodicí lišty podle obrázku.
■ Umístěte řetěz tak, aby byla smyčka na vodicí liště vzadu.
- Držte řetěz na místě na vodicí liště a ved'te smyčku přes řetězové kolo.
- Vodicí lišta má lícovat s montážním povrchem tak, aby čepy vodicí lišty byly v dlouhé štěrbině vodicí lišty.

POZNÁMKA: Při kladení vodicí lišty na čepy vodicí lišty zajistěte, aby byl seřizovací kolík v malém otvoru pro napínání řetězu.

■ Vrat'te kryt řetězu na místo.
- Vyměňte pouzdro a zajišťovací šroub krytu řetězu; Utáhněte kryt hnacího řetězového kola otáčením knoflíku ve směru pohybu hodinových ručiček. Vodicí lišta by se měla stále volně pohybovat a umožňovat seřízení napnutí.
- Odstraňte veškeré průvěsy řetězu otáčením napínacího kola řetězu ve směru hodinových ručiček, dokud se řetěz neusadí pohodlně u lišty s hnacími články ve drážce vodicí lišty.
■ Zvedněte špičku vodicí lišty nahoru a zkontrolujte průvěs.
- Uvolněte špičku vodicí lišty a otočte napínací řetěžové kolo o 1/2 otáčky ve směru hodinových ručiček. Tento proces opakujte, dokud prověšení nezmizí.
- Podržte špičku vodicí lišty nahoře a utáhněte zajištovací šroub krytu řetězu. Řetěz je správně napnutý, když neexistuje průvěs dole na vodicí liště a řetěz je dobře usazen, ale lze jím otáčet rukou, aniž by se zadřel.

POZNÁMKA: Pokud je řetěz príliš těsný, nebude se otáčet. Mírně povolte zajišt'ovací šroub krytu řetězu a otočte napínací kolo řetězu o čtvrt otáčky proti směru hodinových ručiček. Zvedněte špičku vodicí lišty nahoru a znovu utáhněte zajišt'ovací šroub krytu řetězu. Zajistěte, aby se řetěz otáčel bez zadírání.

10.2 Mazací olej pro pilový řetěz (Fig. 6)

• Než nastartujete svou novou řetězovou pilu, musí být zásobník naplněn olejem pro řetězové pily. (V našem sortimentu jsou: POWOIL003 – 1 l a POWOIL006 – 5 l).
  ■ Umožňuje provozovat řetězovou pilu za okolních teplot až -15°C.
  ■ K mazání pilového řetězu nepoužívejte odpadní olej.
• Chcete-li naplnit pilu mazacím olejem, odšroubujte plnicí hrdlo. Ujistěte se, že se při plnění nedostanou do nádrže nečistoty. Hladinu oleje lze sledovat na hladinoznaku.

11 PROVOZ

11.1 Před použitím nové řetězové pily

• Pečlivě si přečtěte tuto příručku.
• Před prvním použitím plně nabijte akumulátor. Viz pokyny pod záhlavím Nabíjení akumulátoru.
• Naplňte řetězovým olejem. Víz pokyny pod záhlavím Plnění řetězovým olejem.
• Zkontrolujte, zda je řezací zařízení správně namontováno a seřízeno. Viz pokyny pod záhlavím Montáž.
• Nepoužívejte řetězovou pilu, dokud se na řetěz nedostane dostatečné množství řetězového oleje. Viz pokyny pod záhlavím Mazání řezacího zařízení.
• Dlouhodobé vystavení hluku může způsobit trvalé poškození sluchu. Vždy používejte schválený chránič sluchu.

12 SPOUŠTĚNÍ A ZASTAVOVÁNÍ ŘETĚZOVÉ PILY

VAROVÁNÍ Držte se nalevo od dráhy řetězu. Nikdy si nestoupejte obkročmo nad pilu nebo řetěz ani se nenaklánějte přes trasu řetězu.

12.1 Spuštění řetězové pily

• Ujistěte se, že napnutí řetězu odpovídá požadovanému nastavení. Nahlédněte do odstavce Seřízení napnutí řetězu v sekci Údržba této příručky.
  ■ Ujistěte se, že zajišťovací šroub krytu řetězu přiléhá těsně ke krytu řetězu.
• Ujistěte se, že v bezprostřední blízkosti nejsou předměty ani překážky, které by mohly přijít do styku s lištou a řetězem.
  ■ Nasad'te do řetězové pily akumulátor (obr. 7).
  ■ Stiskněte odjišťovací tlačítko (5) a zatáhněte za spoušt' vypínače (6). (obr. 8)
• Stiskněte a držte spoušť vypínače, uvolněte zámek vypínače a dále tiskněte spoušť vypínače, aby provoz pokračoval.

12.2 Zastavení řetězové pily

POZNÁMKA: Je normální, když má řetěz po uvolnění spouště vypínače před zastavením jistý doběh.

• Retězovou pilu zastavíte uvolněním spouště vypínače.
• Po uvolnění spouště vypínače se zámek vypínače automaticky nastaví zpátky do uzamčené polohy.

12.3 Používání brzdy řetězu (obr. 9)

Před každým použitím zkontrolujte provozní stav brzdy řetězu.

Aktivujte brzdu řetězu obtočením levé ruky kolem přední rukojeti, přičemž hřbetem ruky zatlačíte páku brzdy řetězu/chránič ruky směrem k liště, zatímco se řetěz rychle otáčí. Dbejte na to, abyste vždy měli na rukojetích pily obě ruce. (1)
- Nastavte brzdu řetězové pily do polohy RUN uchopením horní části páky brzdy řetězu / chrániče rukou a tahem směrem k přední rukojeti. (2)

13 OBECNÉ POKYNY K ŘEZÁNÍ

13.1 Kácení

Zde budeme hovořit o kácení neboli porážení stromů. Malé stromy do 6-7 palců (15-18 cm) v průměru se obvykle přeřezávají jedním řezem. Větší stromy vyžadují kácení pomocí záseků. Záseky určují směr, ve kterém strom padne. Kácení stromů:

Varování: Před zahájením řezání je třeba si naplánovat a dle potřeby vyklidit únikovou cestu (A). Úniková cesta má vést zpět a po šikmo dozadu od očekávaného směru pádu viz ilustraci na obr. 10a

Výstraha: Provádí-li se kácení stromu ve svahu, musí se obsluha pily zdržovat na svahu nad stromem, protože podřiznutý strom se po konečném řezu pravděpodobně skulí nebo sklouzne dolů po svahu.

Poznámka: Směr pádu (B) je řízen zásekovým řezem. Než vůbec začněte řezat, posuďte umístění větších větví a přirozený náklon kmene stromu a teprve poté stanovte směr, kam má strom spadnout.

Varování: Nekácejte stromy za silného nebo proměnlivého větru nebo hrozíli nebezpečí poškození hmotného majetku. Porad'te se s profesionálním dřevorubcem. Nekácejte stromy, kde hrozí kolize s drátěným vedením; před kácením konzultujte s příslušnou společností veřejných služeb.

Základní zásady při kácení stromů:

Za běžných okolností se kácení stromů skládá ze dvou hlavních řezných operací a sice vyříznutím záseku (C) a provedením hlavního řezu (D). Začněte tím že vyříznete horní zásek (C) na straně stromu otočené do směru plánovaného pádu (E). Ujistěte se, že dolní zářez nezasahuje příliš hluboko do kmene.

Zásek (C) musí být dostatečně hluboký, aby vznikl dostatečně široký a dostatečně pevný kyvný závěs (F). Zásek musí být též dostatečně široký, aby řídil směr pádu stromu po dostatečně dlouhou dobu.

VAROVÁNÍ: Nikdy se nepohybujte před stromem, ve kterém je zásek. Hlavní řez (D) udělejte z druhé strany stromu a to 1,5 – 2,0 palce (3-5 cm) nad hranou záseku (C) (obr. 10b).

Nikdy kmen stromu neprořezávajte zcela. Vždy ponechte kyvný závěs. Kyvný závěs strom navádí. Jestliže kmen proříznete zcela, ztratíte kontrolu nad směrem pádu při kácení.

Jestliže strom začne být nestabilní a začne se naklánět, vložte včas do záseku klín nebo jinou páku, které zajistí směr pádu. To zabrání možnému zadření vodicí lišty v hlavním řezu v případě, že jste neodhadli směr pádu přesně. Ujistěte se, že v oblasti pádu stromu nejsou v konečné fázi řezu žádné okolostojící osoby.

Varování: Před konečným řezem vždy znovu zkontrolujte, zda se poblíž nenacházejí okolostojící osoby, zvířata nebo překážky.

Hlavní řez:

• K zabrání zadření vodicí lišty nebo řetězu použijte v řezu dřevěné nebo plastové klíny (B). Pomocí klínů se ovlivňuje i směr kácení (obr. 10c)
• Je-li průměr řezu větší než délka lišty, provedte dva řezy dle ilustrace (obr. 10d).

VAROVÁNÍ: Jak se konečný řez blíží ke kyvnému závěsu, strom by měl začít padat. Když strom začne padat, vytáhněte pilu z řezu, vypněte motor, položte řetězovou pilu na zem a opust'te oblast po únikové cestě (obr. 10a).

13.2 Odvětvování

Odvětvování stromu je proces, při němž se z padlého stromu odstraňují větve. Opěrné větve neodstraňujte, dokud nebude kmen rozřezán na podélné díly (obr. 11).

Větve, které jsou napnuté, by se měly přeřezávat zespodu nahoru, aby se předešlo možnému zadřené pily v řezu.

VAROVÁNÍ: Nikdy neodřezávejte větve, když stojíte na kmeni stromu.

13.3 Přeřezávání

Rozřezávání znamená přeřezání padlého kmene na podélné díly. Ujistěte se, že máte stabilní postoj a že stojíte, řežete-li na svahu, na svahu nad kmenem. Je-li to možné, měl by být kmen podložen tak, aby konec určený k odříznutí neležel na zemi. Je-li kmen podložen na obou koncích a vy musíte řezat uprostřed, řezejte shora dolů do půlky kmene a zbytek dořízněte zespodu. To kmenu zabrání v přiskřípnutí lišty a řetězu. Dávejte pozor, aby řetěz při rozřezávání neřízl do země, neboť tak dojde k rychlému otupení řetězu. Provádíte-li rozřezávání na svahu, vždy stůjte na svahu nahoře.

• Kmen je podpírán po celé své délce: Řežte shora (rozřezávání shora) a dávejte si pozor, abyste neřízli do země (obr.12a).
  Kmen je podepřen na jednom konci: Nejprve režte zdola (rozřezávání zdola) do 1/3 průměru kmene, abyste se vyhnuli odlétávajícím třískám. Následně režte shora (rozřezávání shora) naproti prvnímu rezu; vyhýbejte se tlačení (obr. 12b).
  Kmen je podepřen na obou koncích: Nejprve řežte shora do 1/3 průměru kmene, abyste se vyhnuli odlétávajícím třískám. Následně řežte zespoda naproti prvnímu řezu; vyhýbejte se tlačení (obr. 12c)

POZNÁMKA: Nejlepší způsob, jak podepřít kmen při rozřezávání, je použití kozy. Není-li to možné, měl by se kmen nadzvednout a podepřít pahýly věttví nebo opěrnými kmeny. Ujistěte se, že je přeřezávaný kmen bezpečně opřen.

13.4 Přeřezávání na koze

Správná poloha při prořezávání je zásadní důležitosti (obr. 13) v zájmu osobní bezpečnosti a snadnost práce.

Svislý řez:

- Držte pilu pevně oběma rukama a během řezání si ji přidržuje na pravé straně od těla.

- Levou ruku mějte co nejméně napnutou.

- Svou váhu rozložte na obě nohy.

Výstraha: Když pila řeže, ujistěte se, že jsou řetěz a lišta řádně mazány.

14 ČIŠTĚNÍ A ÚDRŽBA

14.1 Mazání ozubeného kolečka:

Výstraha: Špička ozubeného kolečka na vaší nové pile byla namazána ve výrobě. Jestliže nebude špička ozubeného kolečka vodicí lišty mazána niže uvedeným postupem, výsledkem bude nedostatečný výkon a zadření, v jehož důsledku přestane platit záruka výrobce.

Mazání špičky ozubeného kolečka se doporučuje vždy po 25 hodinách používání nebo jednou týdně podle toho, co nastane první. Před mazáním špičku ozubeného kolečka vodicí lišty vždy řádně očistěte.

Nástroje na mazání:

K mazání špičky ozubeného kolečka vodicí lišty se doporučuje použít mazací lis (volitelné příslušenství). Mazací lis je vybaven dlouhou úzkou jehlou potřebnou k účinné aplikaci maziva do špičky ozubeného kolečka.

Postup mazání špičky ozubeného kolečka:

Varování: Při manipulaci s vodicí lištou a řetězem si nasad'te pevné pracovní rukavice.

■ Stiskněte spínač zastavení.

Poznámka: K namazání špičky ozubeného kolečka vodicí lišty není třeba snímat pilový řetěz. Mazání lze provádět během práce.

• Vyčistěte špičku ozubeného kolečka vodicí lišty.
• Když používáte mazací lis (volitelné příslušenství), zasuňte špičku jehly do mazacího otvoru a vstřikujte mazivo, dokud se neobjeví na vnějším okraji špičky ozubeného kolečka (obr. 14).
• Otáčejte pilovým řetězem ručně. Mazací proces opakujte tak dlouho, dokud nebude namazán celý konec s ozubeným kolečkem.

14.2 Údržba vodicí lišty:

Většině problémů s vodicí lištou lze předejít pouhou dobrou údržbou pilového řetězu. Nedostatečné mazání vodicí lišty a provozování pily s příliš těsně nasazeným řetězem přispívá k rychlému opotřebení lišty. Aby se minimalizovalo opotřebení lišty, doporučují se následující postupy pro údržbu vodicí lišty.

Varování: Při údržbových pracích si vždy nasad'te ochranné rukavice. Nevykonávejte údržbu, dokud je motor horký.

14.3 Broušení řetězu:

Nezkušenému uživateli řetězové pily doporučujeme dát si pilový řetěz profesionálně nabrousit v nejbližším odborném servisním středisku. Pokud se cítíte na to, že si svůj pilový řetěz nabrousíte sami, odborné servisní středisko vám poskytne speciální nástroje.

Broušení řetězu si žádá speciální nástroje, aby bylo jisté, že se řezné zuby nabrousí pod správných úhlem a do správné hloubky. Nezkušenému uživateli řetězové pily doporučujeme dát si pilový řetěz profesionálně nabrousit v nejbližším odborném servisním středisku. Nezkušeným uživatelům řetězové pily doporučujeme dát si pilový řetěz nabrousit odborníkem v kterémkoli v odborném servisu.

Varování: Při práce s nesprávně naostřeným řetězem je nebezpečí zpětného vrhu mnohem větší.

• K naostření pilového řetězu použijte vhodné ostřicí nástroje:
• kulatý pilník na řetěz
• vodítko pilníku
• měrka na řetěz.

Tyto nástroje lze zakoupit v jakémkoliv specializovaném obchodě.

- Abyste získali správný rozměr částeček pilin, používejte ostrý řetěz. Objeví-li se dřevěný prach, budete muset pilový řetěz nabrousit.

Varování: Všechny řezné zuby musí být podobně dlouhé. Různá délka zubů může vést nerovnoměrnému chodu řetězu nebo k jeho přetržení.

• Minimální délka zubů musí být 4 mm. Jsou-li kratší, pilový řetěz vyhodte.
  ■ Je třeba dodržovat úhly, jaké mají zuby mít.
  ■ Pro základní naostření řetězu protáhněte pilník 2 až 3krát zevnitř ven.

Varování: Poté, co si řezné zuby nabrousíte sami 3 až 4krát, dejte řetěz nabrousit do autorizovaného servisu. Tam vám naostří i omezovací zub, který udržuje vzdálenost.

Broušení řetězu

Rozteč řetězu závisí na modelu.

	POWDPG7570
Rozteč	9.525 mm (3/8")
Tlouštka	1,3 mm (0 05")

Bruste řetěz v ochranných rukavicích a pomocí kulatého pilníku o rozměru ø 5/32" (4 mm). Řezné články bruste vždy jen pohybem ven s dodržením hodnot udaných na obr. 15. Po naostření musejí mít řezné články všechny stejnou šířku a délku.

Varování: Ostrý řetěz tvoří třísky zřetelného tvaru. Jakmile začne řetěz vytvářet piliny, je čas ho nabrousit.

Vždy po 3-4 nabroušeních řezných článků je třeba zkontrolovat výšku omezovacích zubů, v případě potřeby ji snížit plochým pilníkem podle volitelně dodávané šablony a nakonec zaoblit přední roh.

VAROVÁNÍ: Správné nastavení omezovacího zubu je stejně důležité, jako řádné nabroušení řetězu.

14.4 Vodicí lišta

Vodicí lišta by se měla po každých 8 pracovních hodinách otočit, aby bylo zajištěno rovnoměrné opotřebení. Drážku ve vodicí liště a mazací otvor udržujte v čistotě pomocí čističe drážky lišty (volitelné příslušenství) (obr.16). Pravidelně kontrolujte opotřebení vodicích kolejí lišty.

Varování: Nikdy nemontujte nový řetěz na opotřebované ozubené kolečko nebo na naklápěcí kroužek.

Olejové kanálky – je třeba čistit olejové kanálky na liště, aby bylo zajištěno řádné mazání lišty a řetězu za provozu.

Poznámka: stav olejových kanálku lze snadno zkontrolovat. Jsou-li kanálky průchozí, řetěz automaticky odstřikuje kapičky oleje již několik vteřin po spuštění pily. Vaše pila je vybavena automatickým olejovacím systémem.

14.5 Údržba řetězu

Napnutí řetězu:

Prověšený řetěz může sklouznout z lišty a způsobit vážné nebo i smrtelné zranění.

Před jakoukoli montáží, údržbou nebo kontrolou prováděnými na stroji vždy nejprve vyjměte akumulátor.

• Čím více používáte řetěz, tím více se prodlužuje. Proto je důležité seřizovat řetěz pravidelně a mít průvěs pod kontrolou.
• Zkontrolujte napnutí řetězu při každém doplnění řetězového oleje do vaší pily. POZNÁMKA! Nový řetěz má období záběhu, během něhož byste měli kontrolovat napnutí častěji. Napínejte řetěz co nejtěsněji, ne však natolik, aby nešel volně otáčet rukou.
• Povolujte zajišťovací knoflík krytu řetězu, dokud se kryt neotevře.
• Otočením knoflíku proti směru pohybu hodinových ručiček uvolníte kryt hnacího řetězového kola.
• Seřid'te napnutí řetězu otáčením kola napínacího mechanizmu řetězu dolů (+) pro těsnější napnutí a nahoru (-) pro uvolnění napnutí.
• Utáhněte kryt řetězu otočením knoflíku ve směru pohybu hodinových ručiček.
• Stáhněte knoflík dozadu, chcete-li napnutí zamknout.

Varování: Z jedné smyčky řetězu nikdy nenechte odstranit víc než 3 články. Mohlo by to způsobit poškození oběžného kolečka.

Mazání řetězu:

Vždy si ověřte, že automatický olejovací systém pracuje správně. Udržujte olejovou nádrž plnou kvalitního oleje k mazání řetězu, vodicí lišty a ozubeného kolečka.

Přiměřené mazání lišty a řetězu je při řezání je zásadní důležitosti, aby se minimalizovalo tření s vodicí lištou.

Nikdy nešetřete olejem na vodicí liště a řetězu. Řezání pilou, která má příliš málo oleje, je méně účinné, životnost pilového řetězu se zkracuje, řetěz se rychle otupí a vodicí lišta se nadměrně opotřebovává v důsledku přehřívání. Příliš málo oleje se projevuje kouřem nebo změnou barvy vodicí lišty.

15 TECHNICKÉ ÚDAJE

Model:	POWDPG7570
Napětí	20 V
Délka čepele	300 mm
Řezná délka lišty	285 mm
Rozteč řetězu	9.525 mm (3/8")
Tloušťka vodicího článku řetězu	1,3 mm (0,05")
Hnací řetězové kolo	6 zubů
Objem oleje	200 ml
Brzda řetězu	Ano

16 HLUK

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA 86 dB(A)

Úroveň akustického výkonu LwA 95 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

Vibrace

5 m/s ^2 K = 1,5 m/s ^2

17 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

- Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.

- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.

- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.

■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90.

- Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.

- Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přilišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatričného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.

- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).

- Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.

- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

- Váš nástroj je třeba nabít alespoň 1x za měsíc, aby byl zajištěn optimální provoz tohoto nástroje.

18 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat.

19 PROHLÁŠENÍ O SHODĚ

varo

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, tímto prohlašuje pouze, že

výrobek Retězová pila

obchodní značky: PowerPlus

model: POWDPG7570

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic/nařízení založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice/nařízení (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 95 dB(A)

Guaranteed 98 dB(A)

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu);

EN62841-1:2015

EN62841-4-1:2020

EN IEC55014-1:2021

EN IEC55014-2:2021

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Mertens Ludo

Ludo Mertens

Regulativní postupy - Manažer pro dohled nad řádným jednáním

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

5.4 Používanie elektrického náradia a starostlivost' oň

- Pred položením ret'azovej píly vypnite motor.

- Dávajte pozor na škodlivé výfuky a prach (napr. pilinový prach alebo hmlu oleja z mazania) a správne sa chráněte.

- Batérie skladujte na chladnom a suchom mieste (5 °C - 20 °C). Batérie nikdy neskladujte vo vybitom stave.

- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.

POWDPG7570 SK

–Kvapalinu opatrne poutierajte handričkou. Zabráňte kontaktu s pokožkou.

Nikdy sa nedotýkajte ret'aze, ani ju neupravujte, ked' beží motor. Ret'az pily je veľmi ostrá, pri vykonávaní údržby na ret'azi vždy noste ochranné rukavice, aby ste predišli možným vážnym odreninám.

10.1 Montáž ret'aze a lišty (obr. 4-5)

- Z ret'azovej píly vyberte batériu.

- Zaistovaciu skrutku krytu ret'aze otočte proti smeru hodinových ručičiek a skrutku a objímku odstráňte.

- Odoberte kryt ret'aze.

- Ret'az podržte v polohe na lište a okolo ozubeného kolesa položte slučku.

- Odstráňte vôľu na reťazi otočením napínacieho kolesa reťaze v smere hodinových ručičiek, kým sa reťaz nezarovná do hladka s lištou tak, aby vodiace články priliehali k lište s vodiacimi článkami v drážke lišty.

Zdvihnite koniec vodiacej lišty nahor, aby ste skontrolovali prevísanie.

10.2 Mazací olej pre ret'az píly (obr. 6)

POZNÁMKA: Je normálne, že ret'az po uvol'není spúšt'ača vypínača ešte dobieha, kým sa zastaví.

• Ret'azovú pílu zastavíte uvoľnením spúšťača vypínača.
• Pri uvolnení spúšťača vypínača sa zámok vypínača automaticky vráti do zamknutej polohy.

Aktivujte brzdu ret'aze otočením l'avej ruky okolo prednej rukoväte, čím umožníte chrbátu ruky tlačit' páku brzdy ret'aze/chránič rúk smerom k lište, kým sa ret'az rýchlo točí. Obe ruky vždy držte na rukovätiach píly (1).
- Brzdu ret'aze vrátte spät do polohy CHODU uchopením hornej časti páky brzdy ret'aze/chrániča rúk a potiahnutím smerom k prednej rukoväti (2).

13 VŠEOBECNÉ POKYNY PRE REZANIE

13.1 Pílenie stromov

Varovanie: pri pílení stromu na svahu by sa mal operátor zdržiavat' na hornej časti terénu, pretože strom sa pravdepodobne skotúl'a po zoťatí dolu.

VAROVANIE: Ked' sa hlavný stínací zárez dostane do blízkosti kíbu, strom by mal začat' padat'. Ked' strom začne padat', vyberte pílu z rezu, zastavte motor, zložte ret'az píly a oblast' opustite únikovej ceste (obr. 10a).

13.2 Odvetvovanie

VAROVANIE: Vetvy stromu nikdy nepíl'te, ak stojíte na kmeni.

13.3 Rozrezávanie

14.1 Mazanie hrotu ret'azového kolesa

Ak chcete namazat' hrot ret'azového kolesa:

Varovanie: pri manipulácii s lištou a ret'azou noste ochranné rukavice na t'ažké práce.

■ Zastavovací vypínač stlačte dolu.

Poznámka: na mazanie hrotu ret'azového kolesa vodiacej lišty nie je potrebné odstraňovat' ret'az píly. Mazanie je možné vykonat' pri práci.

Varovanie: pri údržbárskych prácach noste ochranné rukavice. Údržbárske práce nevykonávajte, ked' je motor teplý.

14.3 Ostrenie ret'aze:

– gul'atý pilník na ret'az
- vedenie pilníka
- merací kaliber ret'aze.

Rozstup ret'aze závisí od modelu.

	POWDPG7570
Rozstup	9,525 mm (3/8")
Šírka	1,3 mm (0,05")

Na naostrenie ret'aze používajte ochranné rukavice a gul'atý pilník ø5/32" (4 mm).

Vždy naostrite nože iba vonkajšími údermi, pričom dodržiavajte hodnoty uvedené na obr. 15).

Varovanie: naostrená ret'az vytvára dobre formované triesky. Ked' začne ret'az produkovat' pilinový prach, je čas ret'az naostrit'.

Pred montážou, údržbou a/alebo kontrolou stroja vždy vyberte batériu.

Počas rezacích činností je na minimalizáciu trenia s vodiacou lištou nevyhnutné adekvátne mazanie lišty a reťaze.

Hladina akustického výkonu LwA 95 dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

5 m/s²

K = 1,5 ~m / s^2

17 ZÁRUKA

výrobok: Ret'azová Píla
