HASZNÁLATI ÚTMUTATÓ POWDPGSET37 PowerPlus

14. Akumulátor (NENÍ SOUČÁSTÍ

• Nabíjačku neotvárajte.

8.1 Indikátory na nabíjačke

5.4 Az elektromos működtetésű szerszámok helyes használata. ............................. 6

8.2 Akkumulátor behelyezése / eltávolítása ............................................................... 9

8.3 Akkumulátor kapacitás jelző (1. ábra) .................................................................. 9

9 VISSZALÖKÉSI BIZTONSÁGI ÓVINTÉZKEDÉSEK ..................... 9 10 ÖSSZESZERELÉS ........................................................................ 10

10.1 A lánc és a lánctartó rúd összeszerelése (4-5. ábra) ......................................... 10

11.1 Az új láncfűrész használata előtt ........................................................................ 11

12.3 A láncfék működtetése (9. ábra) ......................................................................... 12

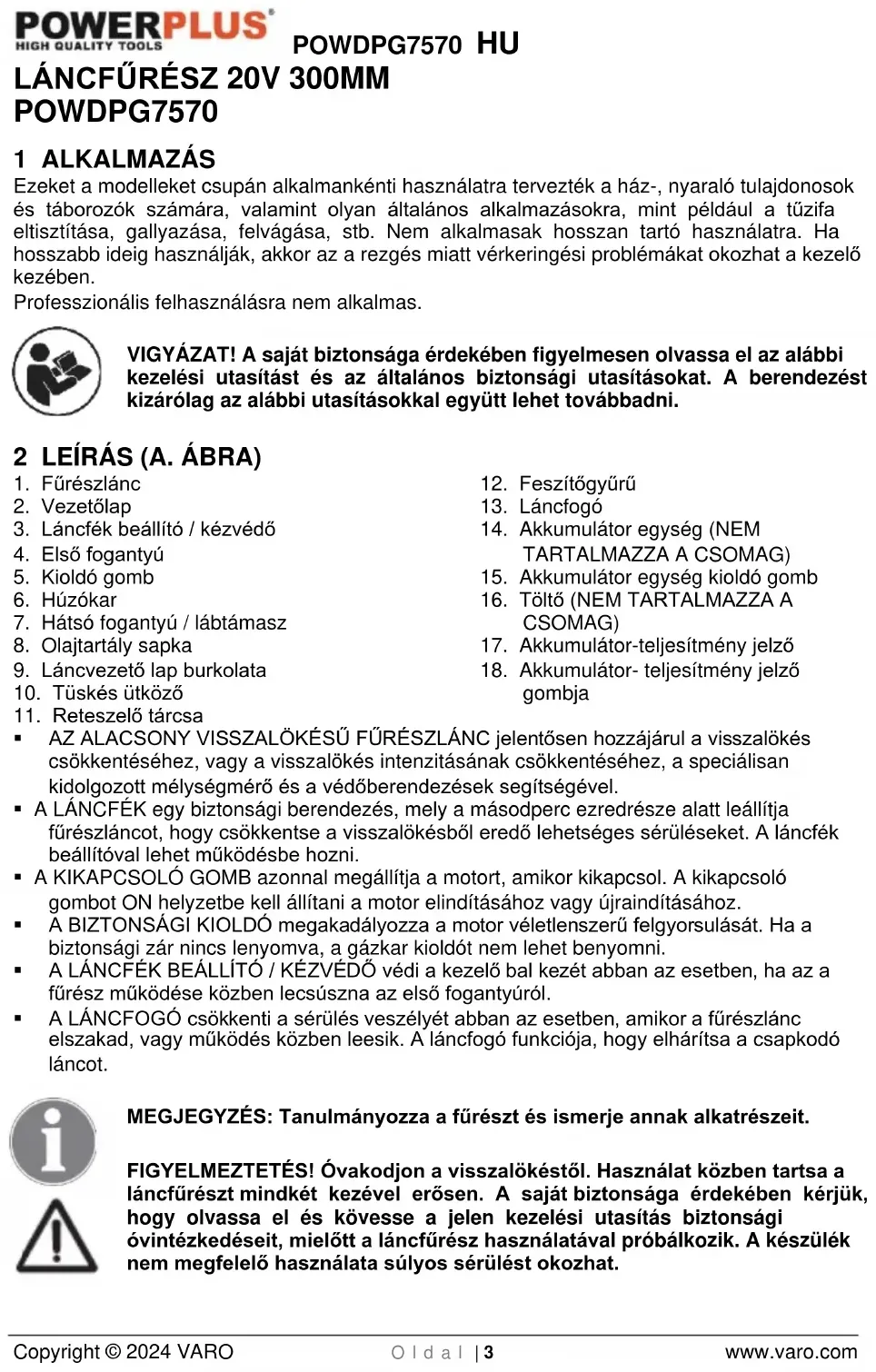

POWDPG7570 1 ALKALMAZÁS Ezeket a modelleket csupán alkalmankénti használatra tervezték a ház-, nyaraló tulajdonosok és táborozók számára, valamint olyan általános alkalmazásokra, mint például a tűzifa eltisztítása, gallyazása, felvágása, stb. Nem alkalmasak hosszan tartó használatra. Ha hosszabb ideig használják, akkor az a rezgés miatt vérkeringési problémákat okozhat a kezelő kezében. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

3. Láncfék beállító / kézvédő

7. Hátsó fogantyú / lábtámasz

8. Olajtartály sapka

9. Láncvezető lap burkolata

11. Reteszelő tárcsa

14. Akkumulátor egység (NEM

TARTALMAZZA A CSOMAG)

15. Akkumulátor egység kioldó gomb

16. Töltő (NEM TARTALMAZZA A

17. Akkumulátor-teljesítmény jelző

18. Akkumulátor- teljesítmény jelző

• AZ ALACSONY VISSZALÖKÉSŰ FŰRÉSZLÁNC jelentősen hozzájárul a visszalökés csökkentéséhez, vagy a visszalökés intenzitásának csökkentéséhez, a speciálisan kidolgozott mélységmérő és a védőberendezések segítségével.

• A LÁNCFÉK egy biztonsági berendezés, mely a másodperc ezredrésze alatt leállítja fűrészláncot, hogy csökkentse a visszalökésből eredő lehetséges sérüléseket. A láncfék beállítóval lehet működésbe hozni.

• A KIKAPCSOLÓ GOMB azonnal megállítja a motort, amikor kikapcsol. A kikapcsoló gombot ON helyzetbe kell állítani a motor elindításához vagy újraindításához.

• A BIZTONSÁGI KIOLDÓ megakadályozza a motor véletlenszerű felgyorsulását. Ha a biztonsági zár nincs lenyomva, a gázkar kioldót nem lehet benyomni.

• A LÁNCFÉK BEÁLLÍTÓ / KÉZVÉDŐ védi a kezelő bal kezét abban az esetben, ha az a fűrész működése közben lecsúszna az első fogantyúról.

• A LÁNCFOGÓ csökkenti a sérülés veszélyét abban az esetben, amikor a fűrészlánc elszakad, vagy működés közben leesik. A láncfogó funkciója, hogy elhárítsa a csapkodó láncot. MEGJEGYZÉS: Tanulmányozza a fűrészt és ismerje annak alkatrészeit. FIGYELMEZTETÉS! Óvakodjon a visszalökéstől. Használat közben tartsa a láncfűrészt mindkét kezével erősen. A saját biztonsága érdekében kérjük, hogy olvassa el és kövesse a jelen kezelési utasítás biztonsági óvintézkedéseit, mielőtt a láncfűrész használatával próbálkozik. A készülék nem megfelelő használata súlyos sérülést okozhat.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 4 www.varo.com FIGYELMEZTETÉS! Gázos eszközök használata esetén követni kell az alapvető biztonsági óvintézkedéseket, beleértve az alábbiakat, a súlyos személyi sérülés és/vagy a készülék rongálódási kockázatának elkerülése érdekében.

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x láncfűrész 1 x Kezelési utasítás 1 x lánc 1 x vezető 1 x vezetőburkolat Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Zaj elleni védőberendezés használata javasolt.

Porképződéskor viseljen maszkot!

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Az európai irányelveknek megfelelő, szükséges és alkalmazandó biztonsági szabványoknak megfelel.

Használat előtt olvassa el a kezelési utasítást!

Védőlábbeli használata javasolt.

Ne tegye ki a töltőt és az akkumulátort a víz hatásának.

Ne dobja tűzbe az akkumulátor egységet vagy a töltőt.

Környezeti hőmérséklet max. 40 °C (csak az elemhez).

Az akkumulátort és a töltőt csak beltéri helyiségben használja.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 5 www.varo.com

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

• Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 6 www.varo.com

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 BIZTONSÁG

• TILOS a láncfűrészt egy kézzel működtetni! A kezelő, a segítők és/vagy a nézelődők súlyosan megsérülhetnek. A láncfűrészt két kézzel történő használatra alakították ki.

• TILOS a láncfűrészt működtetni, amikor fáradt, vagy kábítószer, alkohol vagy gyógyszer befolyása alatt van.

• Használjon biztonságos lábbelit, nem kilógó ruhát, védőkesztyűt, valamint szem-, hallás- és fejvédő felszerelést.

• NE engedje, hogy mások a közelben legyenek, amikor a láncfűrészt elindítja, vagy azzal vág. Tartsa a nézelődőket és a háziállatokat a munkavégzési területtől távol.

• TILOS a vágást elkezdeni addig, amíg nem rendelkezik tiszta munkavégzési területtel, biztonságos lábtámasszal és a tervezett menekülési útiránnyal a fa dőlése esetére.

• A motor működése közben tartsa minden testrészét a fűrészlánctól távol.

• A motor elindítása előtt ellenőrizze, hogy a fűrészlánc nem ér semmihez sem hozzá.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 7 www.varo.com

• A láncfűrészt csak kikapcsolt motorral szállítsa, a vezetőrúd és a fűrészlánc nézzen hátra, és a kipufogó a testével ellentétes irányban legyen.

• TILOS sérült, nem megfelelően beállított, vagy nem teljesen és biztonságosan összeszerelt láncfűrészt működtetni. Győződjön meg róla, hogy a fűrészlánc megáll-e, amikor a gázszabályozó kar ki van engedve.

• Kapcsolja ki a motort, mielőtt leteszi a láncfűrészt.

• Különös gonddal járjon el, amikor kisméretű fát vagy kis ágat vág, mert a fűrészlánc könnyen elkapja a vékony anyagot, és megcsaphatja a kezelőt, vagy kimozdíthatja őt egyensúlyából.

• Amikor nyomás alatt lévő ágat vág, legyen figyelmes a visszacsapódást illetően, hogy az ne ragadjon be, amikor a farostok nyomása megszűnik.

• Tartsa a fogantyúkat szárazon, tisztán és olajtól, valamint üzemanyagtól mentesen.

• Csak jól szellőző helyen működtesse a láncfűrészt.

• TILOS fában működtetni a láncfűrészt, kivéve, ha erre vonatkozóan külön képzést nem kapott.

• A jelen kézikönyvben leírt biztonsági és karbantartási utasításoktól eltérő szervizelési munkálatot a láncfűrészhez értő szakembernek kell elvégeznie.

• Amikor a láncfűrészt szállítja, használjon a láncvezetőhöz megfelelő védőburkolatot.

• TILOS a láncfűrészt gyúlékony folyadékok, vagy gázok közelében működtetni, kül- és beltéren egyaránt. Robbanás és/vagy tűz veszélye áll fenn.

• Tilos a motor működése közben az üzemanyag-tartályt, olajtartályt feltölteni, vagy a készüléket megolajozni.

• HASZNÁLJA A MEGFELELŐ ESZKÖZT: Csak fát vágjon. Tilos a láncfűrészt a rendeltetésétől eltérő célra használni. Például ne használja műanyag, tégla, vagy strukturális anyagok vágására.

• Aki első alkalommal kezeli a készüléket, annak gyakorlati utasítást kell kérnie gyakorlott kezelőtől a láncfűrész és a védőberendezés használatára vonatkozóan.

• Tilos a láncfűrészt egy kézzel tartani. Így nem tudja a válaszreakciókat kontrollálni, és előfordulhat, hogy elveszti a fűrész feletti kontrollt, mely a rúd és a lánc elcsúszásához és visszacsapásához vezethet a kezelő végtagja, vagy a fadarab mentén.

• Figyeljen oda a káros porra, ködre (mint például fűrészpor, vagy olajköd a lánc olajozása során) és megfelelően védekezzen.

• Viseljen kesztyűt és tartsa a kezét melegen. A láncfűrész hosszan tartó használata a kezelőt rezgés hatásának teheti ki, és kéz és kar vibrációs szindróma alakulhat ki. Ennek elkerülése érdekében viseljen kesztyűt és tartsa a kezét melegen. Ha a kéz és kar vibrációs szindróma tünetei megjelennek, azonnal forduljon orvoshoz.

• Tegye fel a láncfűrész tüskés ütközőjét közvetlenül a kívánt fűrészvágás mögé, és forgassa a fűrészt e pont körül. A tüskés ütköző a fatörzzsel ellentétesen forog.

• A felhasználó csak a láncot, a láncvezetőt és a gyújtógyertyát kicserélheti ki. Mindig győződjön meg róla, hogy megfelelő anyaggal cseréli ki, ahogy az a kézikönyvben meg van adva. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.

• Tilos bármi okból kifolyólag kinyitni.

• Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.

• Csak 4 °C és 40 °C közötti hőmérsékleten töltse.

• Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 8 www.varo.com

• Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.

• Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.

• Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.

• Ne hűtse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.

• Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket: − Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést. − Bőrrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat: ✓ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel. ✓ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz. Tűzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.

• Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.

• A sérült vezetékeket azonnal cserélje ki.

• Tilos víz hatásának kitenni.

• Tilos a töltőt felnyitni.

• Ne tesztelje a töltőt.

• A töltő csak beltéri használatra alkalmas. 8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY

8.1 Töltő kijelzései

Csatlakoztassa a töltőt a konnektorhoz

• Folyamatos zöld: kész a feltöltésre

• Villogó piros: töltés folyamatban

• Folyamatos zöld: feltöltött

• Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás. Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 9 www.varo.com

1. Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a

2. A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az

3. Használat előtt tegye lehetővé, hogy az akkumulátor egység lehűljön.

4. Tárolja a töltőt és az akkumulátort zárt helyen, a gyermekek elől elzárva.

MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.

8.2 Akkumulátor behelyezése / eltávolítása

FIGYELEM: Mielőtt bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.

• Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (14).

• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.

• Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.

8.3 Akkumulátor kapacitás jelző (1. ábra)

Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők (17), ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (18). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez. A 3 LED mutathatja az akkumulátor töltöttségi állapotát:

• 3 LED világít: Az akkumulátor teljesen feltöltött

• 2 LED világít: Az akkumulátor 60%-ig feltöltött

• 1 LED világít: Az akkumulátor majdnem lemerült. 9 VISSZALÖKÉSI BIZTONSÁGI ÓVINTÉZKEDÉSEK VISSZALÖKÉS akkor jelentkezhet, amikor a vezetőlap ORRA vagy HEGYE hozzáér valami tárgyhoz, vagy amikor fa szorul be és becsípi a fűrészláncot a résbe. A heggyel történő érintkezés bizonyos esetekben villámgyors ellenreakciót válthat ki, mely a vezetőlapot fel és hátra dobja a kezelő irányába. Amikor a fűrészlánc a vezetőlap ALSÓ RÉSZÉNEK mentén BECSÍPŐDIK, az ELŐRE húzhatja a fűrészt. Amikor a fűrészlánc a vezetőlap FELSŐ RÉSZÉNEK mentén BECSÍPŐDIK, az HÁTRA lökheti a fűrészt a kezelő irányába. Bármelyik fenti eset a fűrész feletti kontroll elvesztését jelentheti, mely súlyos személyi sérüléshez vezethet.

• Ha érti, hogy mikor történhet visszalökés, akkor csökkentheti vagy kiküszöbölheti a meglepetéseket. A hirtelen meglepetések hozzájárulnak a balesetekhez.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 10 www.varo.com

• Tartsa mindkét kezével erősen a fűrészt. A motor működése közben jobb kézzel fogja a hátsó fogantyút, bal kézzel pedig az első fogantyút. Fogja erősen a hüvelykujjával és az ujjaival fogja körbe a láncfűrész fogantyúit. Ha szorosan tartja, az segít abban, hogy lecsökkentse a visszalökés esélyét és megőrizze a kontrollt a fűrész felett. Ne engedje el!

• Figyeljen oda, hogy nincsenek akadályok abban a helyiségben, ahol fűrészel. Ne engedje, hogy a vezetőlap orra farönkhöz, faághoz, vagy bármely más akadályhoz érjen, melyet a fűrészelés közben megüthet.

• Vágjon magas sebességnél.

• Vállmagasságon felül ne nyúljon, és ne vágjon a fűrésszel.

• Kövesse a gyártó által a fűrészlánchoz megadott élezési és karbantartási utasításokat.

• Kizárólag a gyártó által megadott pótlapot és láncot, vagy azokkal megegyező alkatrészeket használjon. MEGJEGYZÉS: Az alacsony visszalökésű fűrészlánc olyan lánc, mely megfelel a visszalökési elvárásoknak. FIGYELMEZTETÉS: A visszalökés a láncfűrész feletti kontroll veszélyes elvesztéséhez vezethet, és kezelő, vagy a közelben tartózkodó személyek súlyos vagy halálos sérülését okozhatja. Mindig nagyon figyeljen oda. A forgó és a beszoruló visszalökés jelentős láncfűrész működtetési veszélyek és a legtöbb baleset oka. Figyeljen oda az alábbiakra: Forgó visszalökés (2. ábra) A = visszalökési út B = visszalökési reakciózóna A toló (beszoruló visszalökés) és a húzó reakciók (3. ábra) A= húzás B = kemény tárgy C = tolás 10 ÖSSZESZERELÉS A lánctartó és a lánc kezelése közben mindig viseljen kesztyűt; ezek az alkatrészek élesek és tüskéket tartalmazhatnak. Tilos a láncot a motor működése közben megérinteni vagy beállítani. A láncfűrész nagyon éles; a súlyos sérülések elkerülése érdekében mindig viseljen védőkesztyűt, amikor karbantartási munkát végez a láncon.

10.1 A lánc és a lánctartó rúd összeszerelése (4-5. ábra)

• Távolítsa el az akkumulátort a láncfűrészből.

• Forgassa el a láncvédő reteszelőkarját órajárással ellenkező irányba és távolítsa el a gombot és a hüvelyt.

• Távolítsa el a lánc burkolatát.

• Helyezze el az új láncot egy hurokba, és egyenesítsen ki minden csomót. A fogaknak a lánc forgási irányába kell nézniük. Ha visszafelé néznek, akkor fordítsa meg hurkot.

• Helyezze a láncmeghajtót balra a lánctartó rúd vágatába az ábra szerint.

• Helyezze el a láncot úgy, hogy a lánctartó hátoldalán van a hurok.

• Tartsa a láncot a helyén a lánctartón, és helyezze a hurkot a fogaskerekekre.

• Tolja a lánctartó felületét a szerelési felülethez úgy, hogy a lánctartó szegecsei a lánctartó hosszú résében helyezkedjenek el.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 11 www.varo.com MEGJEGYZÉS: Amikor a lánctartót a csapokra helyezi, akkor gondoskodjon arról, hogy a beállítócsap a láncfeszítő csap lyukaiban legyen.

• Tegye fel a lánc védőburkolatát.

• A meghajtó kerék burkolatának rögzítéséhez szerelje össze a feszítőgyűrűt és a láncreteszelő csavart a fogaskerék fedelével. Forgassa el a gombot órajárással megegyező irányba. A lánctartónak még mindig szabadon kell tudni mozognia a feszesség beállításához.

• Szüntesse meg a lánc lazaságát a láncfeszítő tárcsa órajárással megegyező irányú elforgatásával addig, hogy a lánc szorosan a lánctartó mellett legyen és a meghajtókarok a lánctartó vágatában legyenek.

• Emelje fel a láncvezető végét és ellenőrizze, hogy laza-e.

• Engedje ki a láncvezető végét és forgassa el a láncfeszítő tárcsát 1/2 fordulattal órajárással megegyező irányba. Ismételje meg a folyamatot addig, hogy a lazaság megszűnjön.

• Tartsa a láncvezető végét felfelé és húzza meg a láncvédő reteszelőcsavarját. A lánc akkor van megfelelően meghúzva, amikor nincs lazaság a lánctartó alsó részén, a lánc szorosan ül, de kézzel el lehet forgatni beakadás nélkül. MEGJEGYZÉS: Ha a lánc túl feszes, akkor nem fog forogni. Lazítsa ki kissé a lánc burkolatának reteszelőcsavarját, és forgassa el a láncfeszítő tárcsát 1/4 fordulattal órajárással ellentétes irányba. Tartsa fel a lánctartó végét és ismét húzza meg a láncvédő burkolatának reteszelőcsavarját. Ellenőrizze, hogy a lánc akadozás nélkül forog-e.

10.2 Kenőolaj a fűrészlánchoz (6. ábra)

• Az új láncfűrész elindítása előtt töltse fel a tartályt láncfűrész olajjal. (Termékválasztékunkban kapható: POWOIL003 – 1 L & POWOIL006 – 5 L)

• Ezáltal a láncfűrész a -15 °C fokos hőmérsékleten is működik.

• Ne használjon hulladékolajat a fűrészlánc megkenéséhez.

• A fűrész kenőolajjal történő feltöltéséhez csavarozza ki a tartály sapkáját.

• Vigyázzon, hogy feltöltéskor ne jusson szennyeződés a tartályba. A olajszintet a szintmérő üvegen keresztül lehet ellenőrizni.

11.1 Az új láncfűrész használata előtt

• Figyelmesen olvassa el az útmutatót.

• Az első használat előtt teljesen töltse fel az akkumulátort. Lásd az Akkumulátor töltése című fejezetet.

• Töltse fel láncolajjal. Lásd a Kenőolaj a fűrészlánchoz című fejezetet.

• Ellenőrizze, hogy a vágóberendezés megfelelően van-e felhelyezve és be van-e állítva. Lásd A lánc és a lánctartó rúd összeszerelése című fejezetben található utasításokat.

• Ne használja a láncfűrészt addig, amíg megfelelő mennyiségű láncolaj el nem érte a láncot. Lásd a Kenőolaj a fűrészlánchoz című fejezetben foglalt utasításokat.

• A hosszan tartó zajártalomnak történő kitettség maradandó halláskárosodást eredményezhet. Így mindig jóváhagyott fülvédőt használjon.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 12 www.varo.com 12 A LÁNCFŰRÉSZ ELINDÍTÁSA ÉS LEÁLLÍTÁSA FIGYELMEZTETÉS! Tartsa a testét a lánc vonalától balra. Tilos a fűrészre vagy a láncra támaszkodni, vagy a láncvonalon átnyúlni.

12.1 A láncfűrész elindítása

• Ellenőrizze, hogy a lánc feszessége a kívánt beállításon van-e. Forduljon a Karbantartás című fejezet Láncfeszesség részében foglaltakhoz.

• Ellenőrizze, hogy a lánc burkolat megfelelően rögzítve van-e.

• Ellenőrizze, hogy a készülék közvetlen közelében ne legyenek tárgyak vagy más egyéb akadályok, melyek a lánctartó rúddal vagy a lánccal érintkezésbe kerülhetnek.

• Helyezze az akkumulátorköteget a láncfűrészbe (7. ábra).

• Nyomja meg a kioldó gombot (5) és húzza meg a húzókart (6). (8. ábra)

• Nyomja meg és tartsa benyomva a húzókart, engedje ki a kioldó gombot, és a folyamatos működtetés érdekében továbbra is tartsa benyomva a húzókart.

12.2 A láncfűrész leállítása

MEGJEGYZÉS: az normális, hogy a lánc a húzókar kiengedése után még egy darabig tovább forog.

• A láncfűrész leállításához engedje ki a húzókart.

• A húzókar kiengedésekor a reteszelő automatikusan visszaáll reteszelő helyzetbe.

12.3 A láncfék működtetése (9. ábra)

Minden használat előtt ellenőrizze a láncfék állapotát.

• Aktiválja a láncféket azáltal, hogy a bal kezét az elülső fogantyú körül elforgatja, így a kezének hátoldala a láncfék kart / kézvédő burkolatot a lánctartó rúd felé nyomja, miközben a lánc gyorsan forog. Gondoskodjon arról, hogy mindig két kézzel fogja a fűrész fogantyúját (1).

• Állítsa vissza a láncféket RUN pozícióba úgy, hogy megfogja a láncfék kart / kézvédő burkolat felső részét és azt az elülső fogantyú felé húzza (2). 13 ÁLTALÁNOS VÁGÁSI UTASÍTÁSOK

A fakivágás a fa ledöntését jelenti. A kisebb fákat 15-18 cm átmérőig általában egyetlen vágással vágják ki. A nagyobb fák bemetszést igényelnek. A bemetszés meghatározza a fa dőlési irányát. A fa ledöntése: Figyelmeztetés! A menekülési utat (A) meg kell tervezni és ha szükséges meg kell tisztítani a fa kivágásának megkezdése előtt. A menekülési útnak hátrafelé, és a fa várható esési vonalával átlósan kell lennie, a 10 ábrának megfelelően. Figyelem! Ha lejtős területen dönti ki a fát, akkor a láncfűrész kezelőjének, az emelkedő felőli részen kell lennie, mivel a fa a kidöntés után nagy valószínűséggel a lejtőn lefelé gurul vagy csúszik. Megjegyzés: a fa esési irányát (B) a bemetszés határozza meg. Mielőtt a bemetszéshez kezd, vizsgálja meg a nagyobb ágak helyzetét és a fa természetes dőlését a fa esési irányának meghatározása érdekében.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 13 www.varo.com Figyelmeztetés! Ne vágjon fát erős vagy váltakozó széljárásnál, vagy amikor vagyon sérülésének veszélye áll fenn. Forduljon faszakértőhöz. Ne vágjon ki olyan fát, mely esés közben villamosvezeték érintésének veszélye áll fenn; értesítse a közszolgáltató vállalatot, mielőtt bármilyen vágásba kezd. Általános útmutató a fák kidöntéséhez: Normális esetben a fakivágás 2 fő vágási műveletből áll, a bemetszésből (C) és az ereszték vágásából (D). Kezdje meg a felső bemetszés (C) kivágását a fa azon oldalán, mely a fa dőlési irányába néz (E). Figyeljen oda, hogy az alsó vágás ne menjen túl mélyen a fa törzsébe. A bemetszésnek (C) elég mélynek kell lennie, ahhoz, hogy megfelelő szélességű és erősségű törésszegélyt (F) kapjon. A bemetszésnek elég szélesnek kell lennie ahhoz, hogy a fa esését irányítani lehessen, amennyire ez lehetséges. FIGYELMEZTETÉS! Ne menjen olyan fa elé, melyet bemetszettek. Készítse el az eresztéket (D) a fa másik oldalán, 3-5 cm-rel a bemetszés vége fölött (C) (10b. ábra). Ne vágja a fatörzset teljesen át. Mindig hagyjon törésszegélyt. A törésszegély csuklós pántként működik és irányítja a fa dőlését. Ha teljesen átvágja a fa törzsét, akkor elveszti a fa dőlési iránya feletti kontrollt. Illesszen éket vagy fadöntő kart a bemetszésbe, mielőtt a fa instabil lesz és esni kezd. Ez segít abban, hogy a láncvezető nehogy beragadjon az eresztékbe, ha esetleg rosszul ítélte meg a fa esési irányát. Mielőtt ledönti a fát, gondosan ellenőrizze, hogy nem léptek-e nézelődők a fa esési sugarába. Figyelmeztetés! Mielőtt a végső vágást elvégzi, mindig ellenőrizze újra a területet, hogy vannak-e nézelődők, állatok vagy egyéb akadályok. Ereszték:

• Használjon fa vagy műanyag ékeket (A), hogy a vezetősín vagy a lánc (B) ne maradjon az eresztékben. Az ékek a kidöntést is irányítják (10c. ábra).

• Amikor a kivágandó fa átmérője nagyobb, mint a vezetősín hosszúsága, készítsen 2 eresztéket a mellékelt ábra szerint (10d. ábra). FIGYELMEZTETÉS! Amikor az ereszték közel kerül a törésszegélyhez, a fának el kellene kezdeni esni. Amikor a fa esni kezd, távolítse el a fűrészt az eresztékből, állítsa le a motort, tegye le a láncfűrészt és hagyja el a területet a menekülési úton keresztül (10a. ábra).

A fa ágazása az a folyamat, amikor eltávolítjuk az ágakat a ledőlt fáról. Ne távolítsa el a támasztó ágakat, amíg hosszirányban nincs darabokra vágva (11. ábra). A szorult ágakat lentről felfelé kell vágni, hogy elkerüljük a láncfűrész beakadását. FIGYELMEZTETÉS! Ne vágja a faágakat addig, amíg a fa törzsén áll.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 14 www.varo.com

A méretre vágás az, amikor a kidőlt fát rönkökre vágjuk. Gondoskodjon arról, hogy megfelelő talajon álljon és a rönkhöz képest az emelkedőn álljon, amikor lejtős felületen áll. Ha lehetséges, támassza meg a rönköt, hogy a levágandó vége ne a földön legyen. Ha a rönk mindkét oldalán meg van támasztva, és a közepébe kell belevágnia, végezzen egy lefelé irányuló vágást félig a rönkben, majd végezze el az alsó vágást is. Ezáltal megelőzi, hogy a rönk becsípje a vezetősínt vagy a láncot. Figyeljen oda, hogy a lánc ne vágjon bele a földbe méretre vágás közben, mivel ez a lánc gyors tompulását okozza. Amikor lejtőn végzi a méretre vágást, mindig az emelkedő felőli oldalon álljon.

• A rönk egész hosszúságában meg van támasztva: Vágjon felülről és figyeljen oda, hogy ne vágjon a földbe (12a. ábra).

• A rönk egyik végén fel van támasztva: Először lentről vágjon 1/3 átmérőnyi fatörzset, hogy elkerülje a széthasadást. Majd végezze el a felső vágást úgy, hogy összeérjen az első vágással és elkerülje a széthasadást (12b. ábra).

• A rönk mindkét végén fel van támasztva: Először végezze el a felső, 1/3 átmérőnyi fatörzs átvágását, hogy elkerülje a széthasadást. Majd végezze el a alsó vágást úgy, hogy összeérjen az első vágással és elkerülje a széthasadást (12c. ábra). MEGJEGYZÉS: A legjobb, ha fűrészbakot használ a rönkök megtámasztásához, amikor azokat méretre vágja. Amikor erre nincs mód, a rönköt meg kell emelni és meg kell támasztani az ágak csonkjaival, vagy támasztó rönkökkel. Győződjön meg róla, hogy a vágandó rönk biztonságosan van kitámasztva.

13.4 Méretre vágás fűrészbakon

A személyi biztonság és a könnyebb vágás érdekében, a függőleges vágáshoz a megfelelő helyzet elengedhetetlen (13. ábra). Függőlege vágás:

• Tartsa a fűrészt erősen mindkét kezével a jobb oldalán vágás közben.

• Tartsa a bal karját amennyire csak lehet egyenesen.

• Helyezze a testsúlyát mindkét lábára. Figyelem! Ellenőrizze, hogy vágás közben, a lánc és a vezetősín megfelelően olajozva van.

14 TISZTÍTÁS ÉS KARBANTARTÁS

14.1 Lánckerék-fogak olajozása:

Figyelem! Az új fűrész lánckerekének fogait gyárilag beolajozták. A lánkerék- fogak olajozásának elmulasztása az alábbiak szerint, gyenge teljesítményhez és akadozáshoz vezet, és a gyártói jótállás elvesztését is maga után vonja. A lánckerék fogainak olajozása minden 25 órai használat után, vagy hetente egyszer javasolt, amelyik hamarabb van. Mindig alaposan tisztítsa meg a lánckerék fogait olajozás előtt. Az olajozáshoz szükséges eszközök: A lánckerék fogaira történő kenőolaj felviteléhez javasolt olajzópisztoly (választható) alkalmazása. Az olajzópisztoly egy tűs olajzófejjel van ellátva, mely a fogak hatékony megolajozásához elengedhetetlen. A lánckerék-fogak megolajozása:POWDPG7570 HU Copyright © 2024 VARO O l d a l | 15 www.varo.com Figyelmeztetés! Viseljen er,ős igénybevételre alkalmas munkakesztyűt amikor a vezetőn vagy a láncon végez munkálatokat.

• Nyomja le a kikapcsoló gombot. Megjegyzés: nem szükséges eltávolítani a fűrészláncot a vezető lánckerék- fogainak megolajozásához. Az olajozást munka közben is el lehet végezni.

• Tisztítsa meg a vezető lánckerekének fogait.

• Az olajzópisztoly segítségével (választható), helyezze a tűs olajzófejet az olajzólyukba, és fecskendezze bele kenőanyagot, amíg az meg nem jelenik a fogak külső szélén (14. ábra).

• Forgassa meg a fűrészláncot a kezével. Ismételje meg az olajozási eljárást addig, amíg az összes fog be nincs kenve.

14.2 A vezető karbantartása

A legtöbb láncvezető meghibásodást el lehet kerülni egyszerűen azáltal, hogy a láncfűrészt megfelelően karbantartjuk. A láncvezető nem megfelelő olajozása és a túl szoros lánccal történő működtetés hozzájárul a gyors elkopáshoz. A vezető kopásának minimalizálásához, az alábbi karbantartási eljárásokat javasoljuk. Figyelmeztetés! Mindig viseljen védőkesztyűt a karbantartási munkálatok során. Ne végezzen karbantartási munkálatot, amikor a motor forró.

A tapasztalatlan láncfűrész kezelő számára javasoljuk, hogy a láncot a legközelebbi szolgáltatónál, szakemberrel éleztesse meg. Ha biztos a dolgában és úgy érzi meg tudja élezni a fűrészláncot, akkor az ehhez szükséges eszközöket megvásárolhatja a szakszolgáltatónál. A lánc élezése speciális eszközöket igényel, hogy a vágók a megfelelő szögben és mélységben legyenek megélezve. A tapasztalatlan láncfűrész kezelő számára javasoljuk, hogy a láncot a legközelebbi szolgáltatónál, szakemberrel éleztesse meg. A tapasztalatlan láncfűrész kezelő számára javasoljuk, hogy a láncot az arra jogosult szervizben éleztesse meg. Figyelmeztetés! Amikor rosszul van megélezve a lánc, akkor a visszaütésnek nagyobb lehet a veszélye.

• A láncfűrész megélezéséhez használja a megfelelő élezési eszközöket: − kerek láncbetét − betétvezetés − láncmérő kaliber. Ezeket az eszközöket bármelyik szakáruházban megvásárolhatja.

• Használjon éles láncot, hogy megfelelő formájú fűrészport kapjon. Ha faliszt jelenik meg, akkor meg kell élezni a láncot. Figyelmeztetés! Minden vágófognak egyenlő hosszúnak kell lennie. A különböző hosszúságú fogak a lánc egyenetlen működését, sőt még szakadását is okozhatják.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 16 www.varo.com

• A fogak minimális hosszúságának 4 mm-nek kell lennie. Ha ennél rövidebbek, akkor távolítsa el a fűrészláncot.

• A fogaknál követni kell a megadott szögeket.

• A lánc megélezése gyakorlatilag a betét belülről kifelé irányuló, 2-3-szoros végighúzását jelenti. Figyelmeztetés! Miután 3 - 4 alkalommal saját maga élezte a vágófogakat, vigye el az arra jogosult szakszerevizbe élezésre. Ott a mélységszabályozót is megélezik, mely a távolságot adja. A lánc élezése Az osztások mérete az adott modelltől függ.

POWDPG7570 Osztás 9,525 mm (3/8”) Mérce 1,3 mm (0,05”) Élezze meg a láncot védőkesztyűben és egy 4 mm átmérőjű kerek betéttel. A vágókat mindig csak kifelé irányuló mozdulatokkal élezze figyelembe véve a 16 ábrán megadott értékeket. Élezés után a vágóknak ugyanazzal a szélességgel és a hosszúsággal kell rendelkezniük. Figyelmeztetés! Az éles lánc határozott formájú forgácsot termel. Amikor a lánc falisztet kezt előállítani, akkor ideje megélezni. A vágók minden 3-4 élezése után ellenőrizni kell a mélységmérők magasságát. Ha szükséges a lapos betéttel és a mellékelt választható sablonnal vigye lejjebb őket, majd kerekítse le az első sarkot. FIGYELMEZTETÉS! A mélységmérő megfelelő beállítása legalább annyira fontos, mint a lánc megfelelő élezése.

A láncvezetőt mind 8 órányi működés után meg kell fordítani, hogy biztosítsa az egységes kopást. Tartsa a vezető vágatait és az olajzólyukat tisztán a vágattisztítóval (választható) (17. ábra). Rendszeresen ellenőrizze a láncvezető sínjeit, hogy azok elkoptak-e, és ha szükséges cserélje ki azokat. Figyelmeztetés! Ne alkalmazzon új láncot kopott lánckeréken vagy önbeálló gyűrűn. Olajjáratok – a láncvezető olajjáratait ki kell tisztítani, hogy biztosítsa működés közben a vezető és a lánc a megfelelő olajozását. Megjegyzés: az olajjáratok állapotát könnyen lehet ellenőrizni. Ha a járatok tiszták, akkor a fűrész elindítása után, másodperceken belül a lánc automatikusan olajat permetez. A fűrész automatikus olajzórendszerrel rendelkezik.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 17 www.varo.com

14.5 A lánc karbantartása

Láncfeszesség: A laza lánc leugorhat a lánctartó rúdról és súlyos vagy halálos kimenetelű balesetet okozhat. A készülék összeszerelése, karbantartása és/vagy ellenőrzése előtt mindig távolítsa el az akkumulátort.

• Minél többet használja a láncot, az annál hosszabb lesz. Ezért fontos, hogy rendszeresen állítsa be a láncot a lazaság megszűntetése érdekében.

• A láncolaj feltöltésekor minden alkalommal ellenőrizze a lánc feszességét. MEGJEGYZENDŐ! Az új láncnak bejáratási időszaka van, mely időszak alatt gyakrabban kell ellenőrizni a feszültséget. Húzza meg a láncot amennyire csak lehetséges, de ne annyira szorosan, hogy ne tudja kézzel szabadon körbeforgatni.

• Oldja ki a láncvédő burkolatot reteszelőgombját úgy, hogy az egy pattanással kinyíljon.

• A meghajtó fogaskerék fedelének kilazításához forgassa el a gombot órajárással ellentétes irányba.

• Állítsa be a lánc feszességét azáltal, hogy elforgatja a láncfeszítő tárcsát lefelé (+) a meghúzáshoz és felfelé (-) a kilazításhoz.

• Húzza meg a láncvédő burkolatot azáltal, hogy elforgatja a gombot órajárással megegyező irányba.

• Húzza vissza a gombot a feszesség reteszeléséhez. Figyelmeztetés! Három láncszemnél többet sose vegyen le a láncgyűrűről. Ez megrongálhatja a lánckereket. A lánc olajozása: Mindig győződjön meg, hogy az automatikus olajzórendszer megfelelően működik. Tartsa az olajtartályt jó minőségű, lánc-, vezető- és lánckerék-olajjal megtöltve. A fűrészlánc megfelelő olajozása mindig nagyon fontos, azért, hogy lecsökkentsük a vezetővel történő dörzsölődés mértékét. Ne hagyja, hogy a vezető és a lánc olaj nélkül működjön. Ha túl kevés olajjal működteti a fűrészt, az csökkenti a vágás hatékonyságát, lerövidíti a fűrész élettartamát, a lánc gyors tompulását okozza, és jelentősen elkoptatja a vezetőt a túlhevülés következtében. A túl kevés olaj jele a füst, vagy a vezető elszíneződése.

Típus POWDPG7570 Feszültség 20 V Pengehossz 300 mm Láncvezető vágási hossza 285mm Láncosztás 9,525 mm (3/8") Mérce 1,3 mm (0,05") Forgó lánckerék 6 fog Olajkapacitás 220 ml Láncfék IgenPOWDPG7570 HU Copyright © 2024 VARO O l d a l | 18 www.varo.com 16 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 86 dB(A) Hangteljesítményszint LwA 95 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 5 m/s² K = 1,5 m/s²

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

• Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.POWDPG7570 HU Copyright © 2024 VARO O l d a l | 19 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

19 MEGFELELŐSÉGI NYILATKOZAT

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kizárólagosan kijelenti, hogy A termék típusa: Láncfűrész Márkanév: PowerPlus Cikkszám: POWDPG7570 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek/rendeletek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek/rendeletek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 95 dB(A) Guaranteed 98 dB(A) Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-4-1 : 2020
