BEDIENUNGSANLEITUNG POWDPGSET37 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ........................................ 6

9 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLÄGE ............ 10

13 ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN ..................... 13POWDPG7570 DE

13.4 Zuschneiden der Länge auf dem Sägebock ....................................................... 15

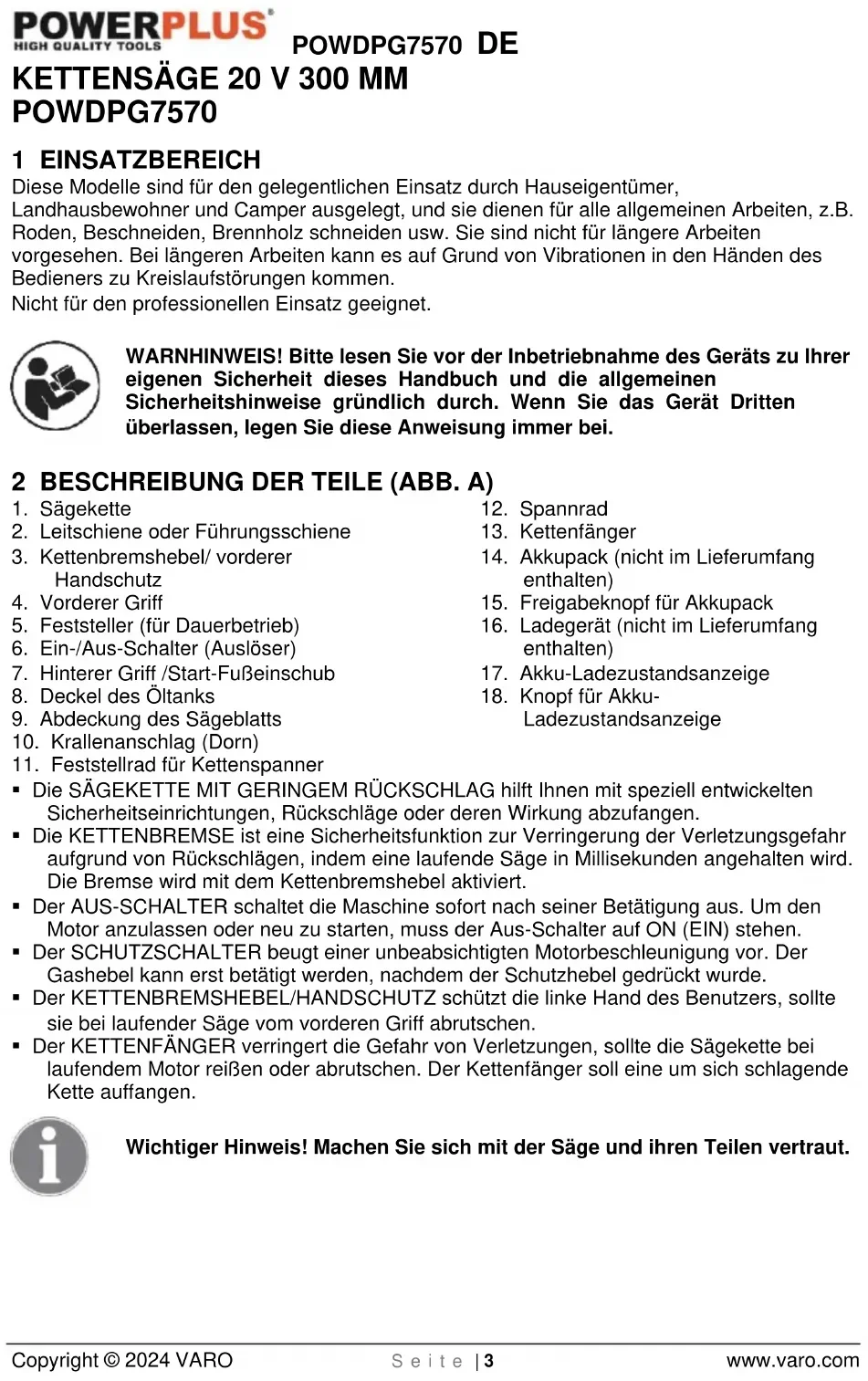

POWDPG7570 1 EINSATZBEREICH Diese Modelle sind für den gelegentlichen Einsatz durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dienen für alle allgemeinen Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längere Arbeiten vorgesehen. Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen des Bedieners zu Kreislaufstörungen kommen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Leitschiene oder Führungsschiene

3. Kettenbremshebel/ vorderer

5. Feststeller (für Dauerbetrieb)

6. Ein-/Aus-Schalter (Auslöser)

7. Hinterer Griff /Start-Fußeinschub

8. Deckel des Öltanks

9. Abdeckung des Sägeblatts

10. Krallenanschlag (Dorn)

11. Feststellrad für Kettenspanner

14. Akkupack (nicht im Lieferumfang

15. Freigabeknopf für Akkupack

16. Ladegerät (nicht im Lieferumfang

17. Akku-Ladezustandsanzeige

• Die SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen, Rückschläge oder deren Wirkung abzufangen.

• Die KETTENBREMSE ist eine Sicherheitsfunktion zur Verringerung der Verletzungsgefahr aufgrund von Rückschlägen, indem eine laufende Säge in Millisekunden angehalten wird. Die Bremse wird mit dem Kettenbremshebel aktiviert.

• Der AUS-SCHALTER schaltet die Maschine sofort nach seiner Betätigung aus. Um den Motor anzulassen oder neu zu starten, muss der Aus-Schalter auf ON (EIN) stehen.

• Der SCHUTZSCHALTER beugt einer unbeabsichtigten Motorbeschleunigung vor. Der Gashebel kann erst betätigt werden, nachdem der Schutzhebel gedrückt wurde.

• Der KETTENBREMSHEBEL/HANDSCHUTZ schützt die linke Hand des Benutzers, sollte sie bei laufender Säge vom vorderen Griff abrutschen.

• Der KETTENFÄNGER verringert die Gefahr von Verletzungen, sollte die Sägekette bei laufendem Motor reißen oder abrutschen. Der Kettenfänger soll eine um sich schlagende Kette auffangen. Wichtiger Hinweis! Machen Sie sich mit der Säge und ihren Teilen vertraut.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 4 www.varo.com WARNHINWEIS: Schützen Sie sich vor Rückschlägen. Halten Sie die Kettensäge während des Gebrauchs mit beiden Händen fest. Lesen und befolgen Sie zu Ihrer eigenen Sicherheit die Sicherheitshinweise in dieser Anleitung, bevor Sie die Kettensäge in Betrieb nehmen. Eine nicht bestimmungsgemäße Verwendung kann schwere Verletzungen verursachen. WARNHINWEIS: Bei der Arbeit mit kraftstoffbetriebenen Geräten müssen immer die nachstehenden Grundregeln beachtet werden, um das Risiko von Verletzungen und/oder Schäden am Gerät zu verringern.

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 x Kettensäge 1 x Gebrauchsanweisung 1 x Kette 1 x Sägeblatt (mit Kettenführung) 1 x Schutzhülle für Sägeblatt Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Das Tragen eines Ohrenschutzes wird empfohlen.

Das Tragen einer Schutzbrille wird empfohlen.

Schutzhandschuhe tragen.

Bei Staubentwicklung: Atem- Schutzmaske tragen.

Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

Vor Gebrauch Bedienungsanleitung lesen.

Das Tragen von Arbeitsschuhen wird empfohlen.

Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen.

Akkupack oder Ladegerät nicht ins Feuer werfen.

Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)

Akku und Ladegerät nur in geschlossenen Räumen benutzen.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 5 www.varo.com

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 6 www.varo.com

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Elektrowerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt. 6 ALLGEMEINE SICHERHEITSHINWEISE

• Arbeiten Sie mit der Säge NICHT einhändig! Anderenfalls besteht die Gefahr, dass Bediener, Helfer oder Zuschauer verletzt werden können. Eine Kettensäge ist für einen zweihändigen Betrieb ausgelegt.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 7 www.varo.com

• Arbeiten Sie mit der Säge NICHT, wenn Sie müde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

• Tragen Sie Sicherheitsschuhe, eng anliegende Kleidung, hochfeste Schutzhandschuhe, Schutzbrille, Ohrenschützer und einen Kopfschutz.

• Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich KEINE anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.

• Schneiden Sie ERST dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand haben und einen Rückzugsweg vom fallenden Baum eingeplant haben.

• Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegzeigen.

• Vergewissern Sie sich vor dem Anlassen der Kettensäge, dass sie keine Gegenstände berührt.

• Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, die Leitschiene und die Kette sich hinten befinden, und der Auspuff von Ihrem Körper weg weist.

• Nehmen Sie KEINE Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig bzw. nicht sicher montiert ist. Vergewissern Sie sich, dass die Kettensäge anhält, wenn der Auslöser losgelassen wird.

• Schalten Sie den Motor aus, bevor Sie die Kettensäge absetzen.

• Seien Sie beim Schneiden kleiner Büsche und Pflanzen äußerst vorsichtig, denn das dünne Astwerk kann sich in der Säge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.

• Achten Sie beim Schneiden eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.

• Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl oder Kraftstoffgemisch sind.

• Arbeiten Sie mit der Kettensäge nur an gut belüfteten Orten.

• Schneiden Sie mit der Kettensäge KEINEN Baum, außer Sie besitzen eine entsprechende Ausbildung.

• Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom Kundendienst für Kettensägen ausgeführt werden.

• Bringen Sie vor dem Transport der Kettensäge die Schutzhülle für die Leitschiene an.

• Arbeiten Sie mit der Kettensäge NICHT neben oder im Umfeld von entzündbaren Flüssigkeiten oder Gasen, weder in Außen- noch in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.

• Füllen Sie keinen Kraftstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.

• NUR GEEIGNETES SÄGEMATERIAL VERWENDEN: Schneiden Sie nur Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Stein oder Materialien, die nicht beim Bauen verwendet werden.

• Anfänger müssen sich von erfahrenen Bedienern im Umgang mit der Kettensäge und der Schutzausrüstung unterweisen lassen.

• Versuchen Sie nicht, die Säge mit nur einer Hand zu halten. Sie können die entstehenden Kräfte nicht kontrollieren und verlieren vielleicht die Kontrolle über die Säge, was ein Rutschen oder Springen des Sägeblatts und der Säge entlang der Äste oder des Holzes zur Folge haben kann.

• Seien Sie sich immer der Gefährdung durch schädlichen Staub, Dunst und Dämpfe bewusst (wie z.B. Sägestaub oder Schmieröldampfe), und schützen Sie sich entsprechend.

• Tragen Sie hochfeste Schutzhandschuhe, und halten Sie Ihre Hände warm. Die längere Benutzung der Kettensäge setzt den Bediener Schwingungen aus, welche möglicherweise zu einem Weißfingersyndrom führen. Um das Risiko eines Weißfingersyndroms zu verringern, tragen Sie bitte hochfeste Schutzhandschuhe, und halten Sie Ihre Hand warm. Wenn eines der Symptome des Weißfingersyndroms (weiße Finger durch mangelnde Durchblutung aufgrund von Vibrationen) auftritt, suchen Sie umgehend einen Arzt auf.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 8 www.varo.com

• Rammen Sie den Krallenanschlag der Kettensäge direkt hinter den beabsichtigten Anschlagspunkt, und lassen Sie die Säge sich um diesen Punkt drehen. Der Krallenanschlag rollt entgegen dem Stamm.

• Lediglich die Kette, das Sägeblatt und die Zündkerze dürfen vom Benutzer selbst ausgetauscht werden. Vergewissern Sie sich stets, dass Sie als Ersatz das richtige, in den Spezifikationen der Betriebsanleitung angegebene Material verwenden. 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.

• Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%.

• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes: − Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. − Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes: ✓ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen. Brandgefahr! Vermeiden Sie einen Kurzschluss der Kontakte des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 9 www.varo.com

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt. 8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät

Das Ladegerät an die Steckdose anschließen

• Grün anhaltend: Ladebereit

• Grün anhaltend: Geladen

• Grün und Rot anhaltend: Akku oder Ladegerät defekt Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind.

2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akku

3. Den Akku vor dem Einsatz völlig abkühlen lassen.

4. Das Ladegerät und den Akku innen außerhalb der Reichweite von Kindern aufbewahren.

HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.

8.2 Akku herausnehmen / einsetzen

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass das Werkzeug ausgeschaltet ist oder der Akkupack entnommen wurde.

• Das Werkzeug in einer und den Akkupack (14) in der anderen Hand halten.

• Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.

• Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.

8.3 Akku-Ladezustandsanzeige (Abb. 1)

Am Akku befinden sich Akku-Ladezustandsanzeigen (17), mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (18) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist. Diese 3 LEDs können den Ladezustand des Akkus anzeigen:

• 3 LEDs leuchten: Akku ist aufgeladen

• 2 LEDs leuchten: Akku ist zu 60% geladen

• 1 LED leuchtet: Akku ist fast entladen.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 10 www.varo.com

9 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLÄGE

Ein Rückschlag kann auftreten, wenn die Nase oder die Spitze der Leitschiene (am Sägeblatt) einen Gegenstand berührt, oder wenn das Holz die Kettensäge im Schnitt einklemmt. Wenn die Schienenspitze Kontakt mit einem Gegenstand bekommt, kann die Leitschiene blitzschnell nach oben und zurück zum Bediener schlagen. Klemmt die Kettensäge längs der Unterkante der Leitschiene, kann die Säge vom Bediener weg nach vorne gezogen werden. Klemmt die Kettensäge längs der Oberkante der Leitschiene, kann sie schnell zurück zum Bediener schlagen. In beiden Fällen können Sie die Kontrolle über die Säge verlieren und sich dabei schwer verletzen.

• Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment verringern oder ganz ausschließen. Plötzlich eintretende Ereignisse tragen zu Unfällen bei.

• Halten Sie die Säge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Griff und die linke Hand den vorderen Griff festhält. Daumen und Finger müssen die Griffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Säge zu behalten. Lassen Sie nicht los.

• Stellen Sie sicher, dass der Bereich, in dem Sie schneiden, frei von Hindernissen ist. Die Spitze der Leitschiene darf beim Schneiden mit der Säge keinen Baumstamm, Zweig oder Ähnliches berühren.

• Schneiden Sie mit hoher Motorgeschwindigkeit.

• Beugen Sie sich nicht zu weit nach vorn, und schneiden Sie nicht oberhalb Ihrer Schulterhöhe.

• Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.

• Verwenden Sie als Ersatz nur Schienen und Ketten, die vom Hersteller genehmigt sind. Hinweis: Eine Low-Kick-Back-Kette ist eine Kette, die für geringen Rückschlag ausgelegt ist. Warnhinweis: Rückschläge können zu einem gefährlichen Verlust der Kontrolle über die Kettensäge führen, was schwere Verletzungen beim Bediener oder bei einer in der Nähe stehenden Person verursachen kann. Seien Sie immer wachsam. Rückschläge auf Grund der Kettendrehung oder einer eingeklemmten Säge sind die Hauptgefahren einer Kettensäge und die Hauptursache der meisten Unfälle. Achten Sie auf: Dreh-Rückschlag (Abb. 2) A = Rückschlagweg B = Rückschlag-Reaktionszone Stoß- und Klemmrückschlag und Zugreaktionen (Abb. 3) A = Ziehen B = feste Gegenstände C = StoßenPOWDPG7570 DE Copyright © 2024 VARO S e i t e | 11 www.varo.com 10 MONTAGE Beim Umgang mit dem Schneidblatt und der Kette immer Schutzhandschuhe tragen. Diese Teile sind scharf und können Grate aufweisen. Die Kette nie berühren oder einstellen, wenn der Motor läuft. Die Sägekette ist sehr scharf. Bei Wartungsarbeiten an der Kette immer Schutzhandschuhe tragen, um mögliche schwere Verletzungen zu vermeiden.

10.1 Montage von Sägeblatt und Sägekette (Abb. 4-5)

• Den Akku der Kettensäge entfernen.

• Den Knopf der Kettenabdeckung gegen den Uhrzeigersinn drehen. Den Knopf und die Manschette entfernen.

• Die Kettenabdeckung entfernen.

• Die neue Sägekette in einer Schlaufe auslegen und etwaige Knicke begradigen. Die Schneidzähne müssen in Drehrichtung der Kette zeigen. Wenn sie nach hinten zeigen, muss die Schlaufe umgedreht werden.

• Die Kettenglieder in die vorhandenen Vertiefungen am Sägeblatt einsetzen.

• Die Kette so auflegen, dass sich am Ende des Sägeblatts eine Schlaufe befindet.

• Die Kette am Sägeblatt anlegen, und die Schlaufe um das Kettenrad führen.

• Das Sägeblatt flach an die Montagefläche drücken, so dass die Haltezapfen der Leitschiene in die lange Öffnung (Schloss) des Sägeblatts eingreifen. HINWEIS: Wenn das Sägeblatt an den Haltezapfen angebracht wird, muss darauf geachtet werden, das der Einstellstift sich im Stiftloch des Kettenspanners befindet.

• Die Kettenabdeckung wieder anbringen.

• Die Manschette und den Bolzen der Kettenabdeckung wieder anbringen. Den Knopf im Uhrzeigersinn drehen, um die Abdeckung des Kettenrads zu befestigen. Das Sägeblatt muss immer frei beweglich bleiben, um die Kettenspannung einstellen zu können.

• Durch Drehen des Kettenspannrads im Uhrzeigersinn die Kette soweit anziehen, dass sie nicht durchhängt, sondern gleichmäßig mit den Kettengliedern in der Leitschiene des Sägeblatts anliegt.

• Die Spitze der Leitschiene anheben, und auf Durchbiegung überprüfen.

• Die Spitze der Leitschiene freigeben, und das Kettenspannrad um eine halbe Drehung im Uhrzeigersinn drehen. Diesen Vorgang solange wiederholen, bis keine Durchbiegung mehr vorhanden ist.

• Die Spitze der Leitschiene nach oben halten, und den Haltebolzen der Kettenabdeckung festziehen. Wenn das Sägeblatt an der Unterseite der Führungsschien keine Durchbiegung mehr aufweist, und wenn die Kette gut anliegt, aber sich von Hand ohne Verklemmen frei bewegen lässt, dann ist die Kette richtig gespannt. HINWEIS: Wenn die Kette zu fest angezogen ist, kann sie nicht richtig laufen. In diesem Fall den Halteknopf der Kettenabdeckung etwas lösen, und das Kettenspannrad um 1/4 Drehung gegen den Uhrzeigersinn drehen. Die Spitze der Leitschiene anheben und den Halteknopf der Kettenabdeckung wieder festziehen. Die Kette muss anliegen, aber ohne Verklemmen frei laufen können.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 12 www.varo.com

10.2 Schmieröl für die Sägekette (Abb. 6)

• Vor dem ersten Einsatz einer neuen Kette muss der Behälter (Tank) mit Öl für die Sägekette gefüllt werden. (Aus unserem Sortiment lieferbar: POWOIL003 – 1 Liter und POWOIL006 – 5 Liter)

• Mit diesem Öl ist die ordnungsgemäße Funktion der Kettensäge auch bei tiefen Umgebungstemperaturen von bis zu -15 °C gewährleistet.

• Für die Schmierung der Sägekette auf keinen Fall Altöl verwenden!

• Zum Befüllen des Ölbehälters den Deckel des Öltanks abnehmen. VORSICHT! Beim Befüllen darf kein Schmutz in den Behälter gelangen. Der Ölstand kann am Schauglas überprüft werden. 11 BEDIENUNG

11.1 Vor dem Einsatz der neuen Kettensäge

• Zuerst die Bedienungsanleitung gründlich durchlesen.

• Vor dem ersten Einsatz den Akku voll aufladen. Siehe dazu die Hinweise unter "Akku aufladen".

• Den Tank für die Kette mit Schmieröl füllen. Siehe dazu die Hinweise unter "Schmieröl für die Sägekette".

• Das Schneidwerkzeug muss ordnungsgemäß angebracht und eingestellt sein. Siehe dazu die Hinweise unter "Montage".

• Die Kettensäge darf erst benutzt werden, wenn genug Öl die Kette erreicht hat. Siehe dazu ebenfalls die Hinweise unter "Schmieröl für die Sägekette" und die weiteren Hinweise zum Ölen der Sägekette.

• Wenn man längere Zeit einem hohen Lärmpegel ausgesetzt ist, kann das zu bleibenden Hörschäden führen. Deshalb immer einen geprüften Ohrenschutz tragen.

12 KETTENSÄGE STARTEN UND STOPPEN

WARNHINWEIS: Den Körper immer links von der laufenden Kette halten. Mit der Kettensäge nie breitbeinig arbeiten und sich nie über die Linie der laufenden Kette beugen.

12.1 Kettensäge starten

• Die Kette der Kettensäge muss immer richtig gespannt sein. Siehe dazu die Hinweise unter "Montage von Sägeblatt und Sägekette".

• Der Haltebolzen der Kettenabdeckung muss fest in der Kettenabdeckung sitzen.

• Im Arbeitsbereich und in dessen unmittelbarem Umfeld dürfen sich keine Gegenstände oder Hindernisse befinden, die mit dem Sägeblatt und mit der Sägekette in Kontakt kommen können.

• Den Akkupack in die Kettensäge einsetzen (Abb. 7).

• Den Feststeller (5) drücken und den Ein-/Aus-Schalter (Auslöser) (6) betätigen (Abb. 8).

• Zum Starten den Ein-/Aus-Schalter (Auslöser) gedrückt halten, und den Feststeller loslassen. Den Ein-/Aus-Schalter für den Dauerbetrieb weiterhin gedrückt halten.

12.2 Kettensäge stoppen

HINWEIS: Wenn der Ein-/Aus-Schalter (Auslöser) losgelassen wird, läuft die Kette noch ein kleines Stück weit nach.

• Zum Stoppen der Kettensäge den Ein-/Aus-Schalter (Auslöser) loslassen.

• Beim Loslassen des Auslösers wird der Feststeller automatisch wieder freigestellt.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 13 www.varo.com

12.3 Bedienung der Kettenbremse (Abb. 9)

Vor jedem Einsatz der Kettensäge muss die Kettenbremse auf ihre ordnungsgemäße Funktion überprüft werden.

• Mit der links um den Vordergriff befindlichen Hand den Hebel der Kettenbremse bei laufendem Gerät mit dem Handrücken in Richtung Sägeblatt drücken. Dabei müssen immer beide Hände an den Griffen der Kettensäge bleiben (1).

• Um die Bremse der Kettensäge wieder freizugeben, den Hebel der Kettenbremse zurück in die Ausgangsstellung gegen den Vordergriff ziehen (2).

13 ALLGEMEINE ANLEITUNGEN ZUM SCHNEIDEN

Fällen bedeutet das Absägen eines Baumes. Kleine Bäume mit einem Durchmesser von 15- 18 cm werden gewöhnlich mit einem Schnitt abgesägt. Bei größeren Bäumen müssen Kerbschnitte angesetzt werden. Kerbschnitte bestimmen die Richtung, in die der Baum fallen wird. Fällen eines Baumes: ACHTUNG: Vor dem Schneiden sollte ein Rückzugspfad (A) geplant und freigelegt werden. Der Rückzugspfad sollte nach hinten und diagonal zur Rückseite der erwarteten Fallrichtung verlaufen, wie in Abb. 10a dargestellt ist. ACHTUNG: Beim Fällen eines Baumes an einem Hang sollte sich die Bedienungsperson der Kettensäge an der aufsteigenden Seite des Hanges aufhalten, da der Baum nach dem Fällen höchstwahrscheinlich den Hang herunterrollen oder -rutschen wird. HINWEIS: Die Fallrichtung (B) wird vom Kerbschnitt bestimmt. Berücksichtigen Sie vor dem Schneiden die Anordnung größerer Zweige und die natürliche Neigung des Baumes, um den Fallweg des Baumes abzuschätzen. WARNHINWEIS: Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, oder wenn die Gefahr der Eigentumsbeschädigung besteht. Konsultieren Sie einen Fachmann für das Fällen von Bäumen. Fällen Sie keinen Baum, wenn er auf Leitungen treffen konnte, und verständigen Sie das für die Leitung zuständige Amt, bevor Sie den Baum fällen. Allgemeine Richtlinien für das Fällen von Bäumen Gewöhnlich besteht das Fällen aus 2 Hauptschnitten: Kerbschnitt (C) und Fällschnitt (D). Beginnen Sie mit dem oberen Kerbschnitt (C) gegenüber der Fallseite des Baumes (E). Achten Sie darauf, den unteren Schnitt nicht zu tief in den Baumstamm zu schneiden. Die Kerbe (C) muss so tief sein, dass ein Ankerpunkt (F) in ausreichender Breite und Stärke erzeugt wird. Die Kerbe muss breit genug sein, um das Fallen des Baumes so lange wie möglich zu kontrollieren. ACHTUNG: Treten Sie nie vor einem Baum, der eingekerbt ist. Führen Sie den Fällschnitt (D) auf der anderen Seite des Baumes ca. 3,5 cm oberhalb der Kerbkante (C) aus (Abb. 10b).POWDPG7570 DE Copyright © 2024 VARO S e i t e | 14 www.varo.com Sägen Sie den Baumstamm nie vollständig durch. Lassen Sie immer einen Ankerpunkt stehen. Der Ankerpunkt hält den Baum. Wenn der Stamm vollständig durchgesägt wird, können Sie die Fallrichtung nicht mehr kontrollieren. Stecken Sie einen Keil oder einen Fallhebel in den Schnitt, noch bevor der Baum instabil wird und sich zu bewegen beginnt. Die Leitschiene kann sich dann nicht im Fällschnitt verklemmen, wenn Sie die Fallrichtung falsch einschätzt haben. Verwehren Sie Zuschauern den Zutritt zum Fallbereich des Baumes, bevor Sie ihn umstoßen. WARNHINWEIS: Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisse im Fallbereich vorhanden sind. Fällschnitt:

• Verhindern Sie ein Festklemmen der Schiene oder der Kette (B) im Schnitt mit Holz- oder Plastikkeilen (A). Keile kontrollieren auch das Fällen (Abb. 10c).

• Wenn der Durchmesser des zu schneidenden Holzes größer ist als die Schienenlänge, machen Sie 2 Schnitte gemäß Abbildung (Abb. 10d). WARNHINWEIS: Wenn der Fällschnitt sich dem Ankerpunkt nähert, beginnt der Baum zu fallen. Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen Sie den Motor, legen Sie die Kettensäge ab und verlassen Sie den Bereich über den Rückzugspfad (Abb. 10a).

13.2 Entfernen von Zweigen

Zweige werden vom gefällten Baum entfernt. Entfernen Sie Stützzweige (A) erst, wenn der Stamm in Längen geschnitten ist (Abb. 11). Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt. WARNHINWEIS: Schneiden Sie nie Baumzweige ab, während Sie auf dem Baumstamm stehen.

13.3 Zuschneiden der Länge

Schneiden Sie einen gefällten Baumstamm der Länge nach zu. Achten Sie auf einen guten Stand und stehen Sie oberhalb des Stammes, wenn Sie an einem Hang sägen. Der Stamm sollte, sofern möglich, abgestützt sein, damit das abzuschneidende Ende nicht auf dem Boden liegt. Wenn beide Enden des Stammes abgestützt sind und Sie in der Mitte schneiden müssen, machen Sie einen halben Schnitt von oben durch den Stamm und dann den Schnitt von unten nach oben. Dies verhindert ein Festklemmen der Schiene und der Kette im Stamm. Achten Sie darauf, dass die Kette beim Zuschneiden nicht in den Boden schneidet, denn hierdurch wird die Kette sehr schnell stumpf. Stehen Sie beim Zuschneiden immer auf der oberen Hangseite.

• Stamm der Gesamtlänge nach abgestützt: Schneiden Sie von oben und achten Sie darauf, nicht in den Boden zu schneiden (Abb. 12a).

• Stamm an einem Ende abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von unten nach oben, um ein Absplittern zu vermeiden. Schneiden Sie dann von oben auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 12b).

• Stamm an beiden Enden abgestützt: Schneiden Sie zuerst 1/3 des Stammdurchmessers von oben nach unten, um ein Absplittern zu vermeiden. Schneiden Sie dann von unten auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden (Abb. 12c).POWDPG7570 DE Copyright © 2024 VARO S e i t e | 15 www.varo.com HINWEIS: Die beste Methode einen Baumstamm der Länge nach zuzuschneiden, ist mit Hilfe eines Sägebocks. Ist dies nicht möglich, sollte der Stamm mit Hilfe der Zweigstrünke oder über Stützblöcke angehoben und abgestützt werden. Stellen Sie sicher, dass der zu schneidende Stamm sicher abgestützt ist.

13.4 Zuschneiden der Länge auf dem Sägebock

Zu Ihrer Sicherheit und zum Erleichtern der Sägearbeiten ist die richtige Position für einen vertikalen Längenzuschnitt erforderlich (Abb. 13). Vertikales Schneiden:

• Halten Sie die Säge mit beiden Händen fest und führen Sie sie beim Schneiden rechts an Ihren Körper vorbei.

• Halten Sie den linken Arm so gerade wie möglich.

• Verteilen Sie Ihr Gewicht auf beide Füße. VORSICHT: Achten Sie bei den Sägearbeiten immer darauf, dass Sägekette und Leitschiene ausreichend geölt sind.

14 REINIGUNG UND WARTUNG

14.1 Zähnung der Leitschiene ölen

ACHTUNG: Die Zähnung der neuen Säge ist werkseitig im Voraus geölt worden. Wenn Sie die Zähnung nicht wie folgt ölen, fällt die Zahnschärfe und damit die Leistung ab, und Sie verlieren den Garantieanspruch. Die Zähnung der Leitschiene muss nach 25 Betriebsstunden oder nach einer Woche Laufzeit geölt werden, je nachdem, welcher Fall eher eintritt. Die Leitschiene vor dem Ölen der Zähnung gründlich säubern. Werkzeuge für das Ölen: Die Ölspritze (Option) wird zum Auftragen von Öl auf die Zähnung der Leitschiene empfohlen. Die Ölspritze besitzt eine Nadelspitze, die zum Auftragen von Öl auf die gezähnte Spitze erforderlich ist. Zähnung der Leitschiene ölen: WARNHINWEIS: Tragen Sie hochfeste Arbeitshandschuhe, wenn Sie mit der Schiene und der Kette umgehen.

• Schieben Sie den STOP-Schalter herunter. HINWEIS: Zum Ölen der Zähnung der Leitschiene braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit geschehen.

• Reinigen Sie die Zähnung des Kettenrades der Leitschiene.

• Stecken Sie die Nadelspitze der Ölspritze (Option) in das Ölungsloch und spritzen Sie das Öl hinein, bis es an der Außenseite der Zahnung hervortritt (Abb. 14).

• Drehen Sie die Sägekette mit der Hand. Wiederholen Sie das Ölen, bis die gesamte Zahnung geölt ist.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 16 www.varo.com

14.2 Wartung der Leitschiene

Die meisten Probleme mit der Leitschiene lassen sich vermeiden, wenn die Kettensäge gut gewartet wird. Eine unzureichend geölte Leitschiene und der Betrieb der Säge mit einer zu straffen Kette tragen zur schnellen Abnutzung der Schiene bei. Zur Verringerung der Schienenabnutzung werden folgende Schritte zur Wartung der Leitschiene empfohlen. WARNHIWEIS: Tragen Sie bei Wartungsarbeiten immer Schutzhandschuhe. Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

14.3 Schärfen der Kette

Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kundendienst. Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Schneidelemente im richtigen Winkel und der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann des entsprechenden Kundendienstes vor Ort schärfen zu lassen. WARNHINWEIS: Bei nicht richtig geschärfter Sägekette erhöht sich die Rückschlaggefahr.

• Zum Schärfen der Sägekette nur geeignetes Schärf-Werkzeug verwenden: − Kettenfeile rund − Feilenführung − Kettenmesslehre Diese Werkzeuge sind im Fachhandel erhältlich.

• Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden. WARNHINWEIS: Alle Schneidezähne müssen gleich lang sein. Ungleiche Zahnlängen verursachen einen rauen Kettenlauf bis hin zum Reißen der Kette.

• Die minimale Länge der Schneidezähne muss 4 mm sein. Danach die Sägekette wechseln.

• Die Winkel am Schneidezahn müssen eingehalten werden.

• Für das einfache Nachschleifen genügen 2 bis 3 Feilenstriche von innen nach außen. WARNHINWEIS: Nach 3- bis 4-mal eigenem Schärfen der Schneidezähne die Sägekette in einer Fachwerkstatt nachschärfen lassen. Dabei wird auch der Tiefenbegrenzer nachgeschliffen, der für den Abstand sorgt. Kette schärfen Die Anstellung der Kettenglieder hängt vom Modell ab.

POWDPG7570 Abstand 9,525 mm (3/8“) Stärke 1,3 mm (0,05”)POWDPG7570 DE Copyright © 2024 VARO S e i t e | 17 www.varo.com Tragen Sie beim Schärfen Schutzhandschuhe, und verwenden Sie eine Rundfeile von 4 mm Stärke. Die Schneidelemente dürfen nur durch nach außen gerichtetes Feilen geschärft werden, wobei die in Abb. 15 vorgegebenen Werte unbedingt eingehalten werden müssen. Nach dem Schärfen müssen alle Schneidelemente dieselbe Breite und Länge aufweisen. WARNHINWEIS: Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette Sägemehl erzeugt, muss sie geschärft werden. 3-4-mal nach dem jeweiligen Schärfen der Schneidelemente müssen Sie die Höhe der Tiefen prüfen, und diese ggf. mit einer flachen Feile und der optional mitgelieferten Schablone tiefer legen, und dann die vordere Ecke abrunden. WARNHINWEIS: Eine richtig eingestellte Schnitttiefe ist ebenso wichtig wie eine richtig geschärfte Kette.

Die Leitschiene muss alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Reinigen Sie die Schienenrille und das Ölungsloch stets mit dem optionalen Reiniger für Schienenrillen (Abb. 16). WARNHINWEIS: Befestigen Sie eine neue Kette nie auf einem abgenutzten Kettenrad oder auf einem Einstellring. Öldurchlässe Die Öldurchlässe auf der Schiene sollten gereinigt werden, um ein ordnungsgemäßes Ölen der Schiene und der Kette während des Betriebs zu gewährleisten. HINWEIS: Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Die Säge besitzt ein automatisches Ölersystem.

14.5 Wartung der Kette

Kettenspannung: Eine zu locker sitzende Kette kann von der Leitschiene abspringen und schwere, sogar tödliche Verletzungen verursachen. Vor allen Montagearbeiten, Wartungsarbeiten und/oder Überprüfungen des Geräts immer den Akku entfernen.

• Bei längerer Nutzung wird eine Kette immer länger. Deshalb ist es notwendig, in regelmäßigen Intervallen den Durchhang der Kette zu beseitigen.

• Die Kettenspannung bei jedem Nachfüllen von Öl für die Sägekette mit überprüfen. ACHTUNG! Eine neue Kette hat eine gewisse Einlaufzeit, während der die Kettenspannung öfter überprüft werden muss. Die Kette muss zwar ordnungsgemäß gespannt sein, aber nie so stramm, dass sie von Hand nicht mehr frei bewegt werden kann.

• Den Halteknopf der Kettenabdeckung soweit lösen, bis dieser öffnet.

• Dann den Knopf gegen den Uhrzeigersinn drehen, um die Abdeckung des Kettenrades zu lösen.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 18 www.varo.com

• Die Spannung der Kette durch Drehen des Rades für den Kettenspanner nach unten (+ Spannung) bzw. nach oben (- Spannung) einstellen.

• Den Knopf für die Kettenabdeckung im Uhrzeigersinn wieder festdrehen.

• Den Knopf wieder auf die Arretierstellung bringen, damit der Kettenspanner festgestellt ist. WARNHINWEIS: Entfernen Sie nie mehr als 3 Glieder aus einer Kettenschlaufe. Das Kettenrad kann sonst beschädigt werden. Ölen der Kette: Vergewissern Sie sich stets, dass das automatische Ölersystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank mit Öl für Ketten, Schienen und Zahnung. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um die Reibung mit der Leitschiene zu verringern. Die Schiene und die Kette dürfen nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Sägekette wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene. 15 TECHNISCHE DATEN Modell: POWDPG7570 Spannung 20V Blattlänge 300 mm Schnittlänge des Sägeblatts 285 mm Kettenteilung 9,525 mm (3/8") Kettenpegel 1,3 mm (0,05") Antriebsrad 6 Zähne Ölfassungsvermögen 220 ml Kettenbremse

16 SCHALLEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) LpA (Schalldruck): 86 dB(A) LwA (Schallleistung): 95 dB(A) WARNHINWEIS: Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 5 m/s² K = 1,5 m/s²POWDPG7570 DE Copyright © 2024 VARO S e i t e | 19 www.varo.com 17 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 20 www.varo.com 18 UMWELT Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Batterien und Akkumulatoren, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen. Das Gleiche gilt für Lampen, die zerstörungsfrei aus dem Gerät entnommen werden können. Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von den Herstellern bzw. Vertreibern im Sinne des ElektroG eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich. Rücknahmepflichtig sind Händler mit einer Verkaufsfläche von mindestens 400m² für Elektro- und Elektronikgeräte. Das Gleiche gilt für Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², sofern sie dauerhaft oder zumindest mehrmals im Jahr Elektro und Elektronikgeräte anbieten. Ebenso rücknahmepflichtig sind Fernabsatzhändler mit einer Lagerfläche von mindestens 400 m² für Elektro- und Elektronikgeräte oder einer Gesamtlagerfläche von mindestens 800 m². Generell haben Vertreiber die Pflicht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknahmemöglichkeiten in zumutbarer Entfernung zu gewährleisten. Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein gleichwertiges Neugerät mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt. Im Fernabsatzhandel beschränkt sich die Möglichkeit einer unentgeltlichen Abholung bei Erwerb eines Neugeräts auf Wärmeüberträger, Bildschirmgeräte und Großgeräte, die mindestens eine Außenkante mit einer Länge von mehr als 50 cm besitzen. Der Vertreiber hat den Verbraucher bei Abschluss des Kaufvertrags bezüglich einer entsprechenden Rückgabeabsicht zu befragen. Abgesehen davon können Verbraucher bis zu drei Altgeräte einer Geräteart bei einer Sammelstelle eines Vertreibers unentgeltlich abgeben, ohne dass dies an den Erwerb eines Neugeräts geknüpft ist. Allerdings dürfen die Kantenlängen der jeweiligen Geräte 25 cm nicht überschreiten.POWDPG7570 DE Copyright © 2024 VARO S e i t e | 21 www.varo.com

19 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Kettensäge 300 mm Marke: PowerPlus Modell: POWDPG7570 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien/Verordnungen auf der Grundlage der harmonisierten EU- Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien/Verordnungen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 95 dB(A) Guaranteed 98 dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-4-1 : 2020

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Ludo Mertens Zertifizierungsmanager 21/03/2024, Lier - BelgiumPOWDPG7570 ES Copyright © 2024 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................. 3

3. Kædebremsehåndtag

7. Bakre handtag / starthandtag

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
