aquaclass 30 - Akvarium EHEIM - Gratis bruksanvisning och manual

Produkttyp	Akvarium
Märke	EHEIM
Modell	aquaclass 30
Vattenvolym	30 liter
Mått (L × B × H)	42,5 × 26,5 × 33 cm
Totalvikt fylld	ca 50 kg
LED-lampans strömförsörjning	24 V (via nätaggregat)
LED-lampans effekt	4,9 W
Ljusflöde	570 lm
Färgtemperatur (CCT)	6600 K
Färgåtergivningsindex (CRI)	89
Energieffektivitetsklass (EEI)	F
Lampans skyddsklass	IPX7 (tillfällig nedsänkning)
Invändigt filter ingår	EHEIM aqua 60 (art.nr 2206020)
Värmare ingår	EHEIM thermopreset 50 (art.nr 3652010)
LED-programmering	Dag/natt-cykel med programmerbar soluppgång/nedgång
Minsta avstånd lampa/vatten	15 mm
Max vattennivå	2 mm ovanför den nedre kanten av finishramen
Max vattentemperatur	35 °C
Garanti akvarium	36 månader (limning och bearbetning)
Garanti LED-lampa	24 månader

Vanliga frågor - aquaclass 30 EHEIM

Hur ställer jag in dag/natt-cykeln för LED-belysningen?

För att ställa in en anpassad cykel, tryck samtidigt på ON/OFF och +/- i cirka 2 sekunder. Den röda LEDen blinkar. Använd + för att förlänga dagfasen med en timme eller ON/OFF för att förkorta den. Bekräftelse sker automatiskt efter 15 sekunders inaktivitet.

Vad gör jag om LED-lampan inte tänds?

Kontrollera att nätkontakten är ordentligt ansluten och att lampans kontakt är korrekt isatt i nätaggregatet. Tryck därefter på ON/OFF-knappen på pekskärmen.

Vilken är den högsta tillåtna vattennivån?

För aquaclass 30 fyll vatten upp till 2 mm ovanför den nedre kanten av finishramen. Håll ett minsta avstånd på 15 mm mellan lampans undersida och den högsta vattennivån.

Kan jag använda detta akvarium för saltvatten?

Nej, akvariet är endast avsett för användning med sötvatten för privat bruk. Använd inte i saltvatten eller med slipande, brandfarliga eller aggressiva ämnen.

Hur rengör jag akvariet och lampan?

Före rengöring, koppla bort alla enheter från elnätet. Använd en mjuk, fuktig trasa för att ta bort kalkavlagringar på locket, glaset och LED-lampan. Använd inga hårda föremål eller aggressiva produkter. Komponenterna är inte diskmaskinssäkra.

Hur byter jag LED-lampan?

Koppla bort alla enheter från elnätet. Ta bort skruvarna som håller LED-lampan, ta ut den gamla lampan och montera den nya i omvänd ordning. Använd endast originalreservdelar från EHEIM.

Vilken är livslängden på LED-lampan?

LED-lampan har en livslängd på mer än 35 000 timmar (L70B50) och en ljusflödesbevarandefaktor på 0,96.

Vad gör jag vid strömavbrott?

Det anpassade programmet sparas i 40 minuter. Om strömmen är borta längre tid startar lampan om med det förprogrammerade programmet (12h dag / 12h natt).

Vilka tillbehör medföljer akvariet?

Aquaclass 30 levereras med en EHEIM thermopreset 50 (3652010) värmare och ett EHEIM aqua 60 (2206020) invändigt filter.

Vilken garanti gäller för akvariet och lampan?

Akvariet har en garanti på 36 månader för limning och bearbetning (utom glasbrott). LED-lampan har en garanti på 24 månader mot elektriska fel. Spara kvittot som köpbevis.

BRUKSANVISNING aquaclass 30 EHEIM

1. Fyld akvariet op med vand

aquaclass 30:

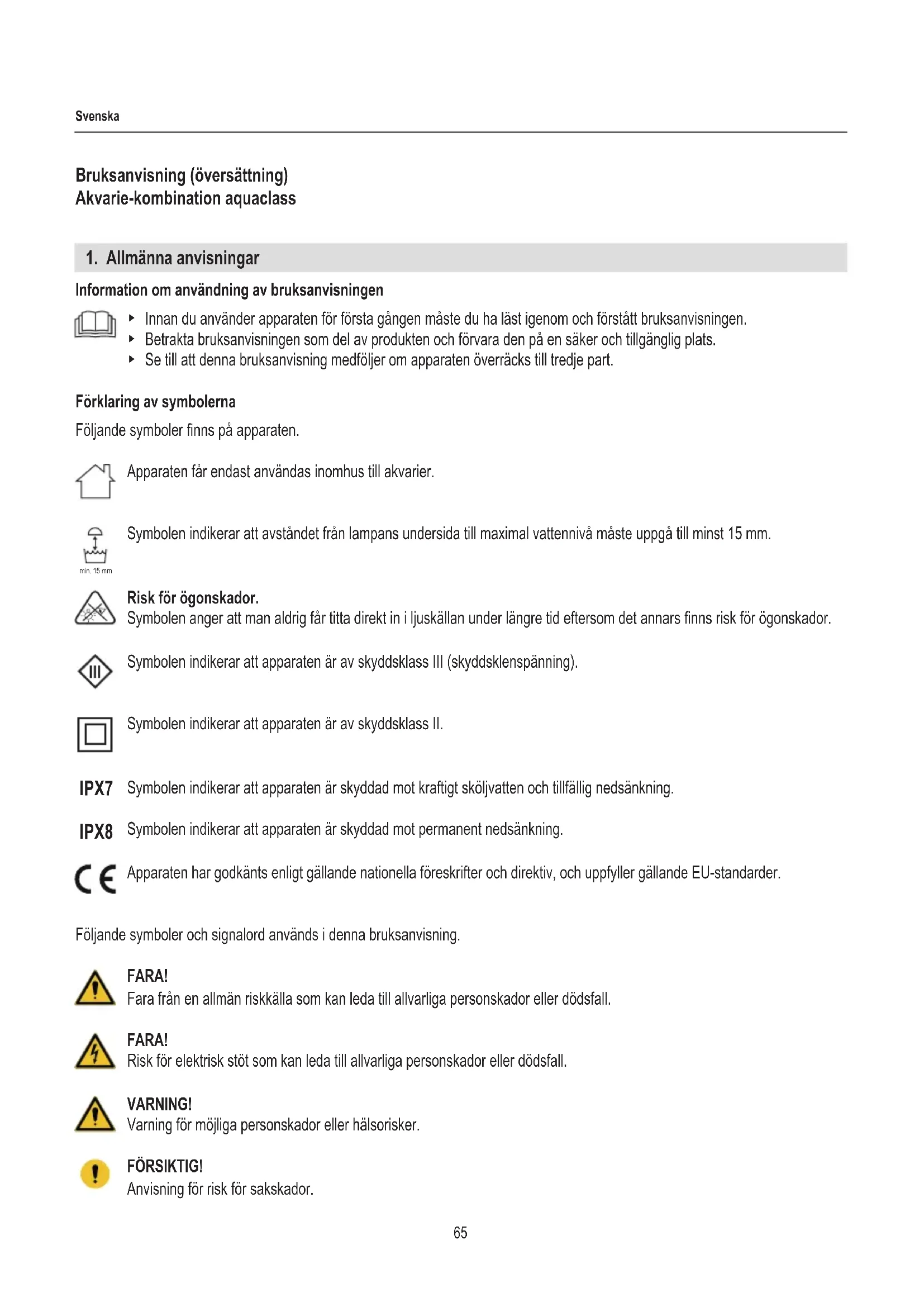

Information om användning av bruksanvisingen

Innan du anvander apparaten for forsta gangen maste du ha lastigenom och forstatt braksanvisingen.
- Betrakta bruksanvisingen som del av Produkten och forvara den pa en saker och tillganglig plats.
Se till attenna brauksanvising medfoljer om apparaten overacks till tredje part.

Förklaring av symbolerna

Foljande symboler finns pa apparaten.

Apparaten fár endast anvandas inomhus till akvarier.

Symbolen indikerar att avstandet fran lampans undersida till maximal vattenivá maste uppgà till minst 15 mm.

Risk for ogonskador.

Symbolen anger att man aldrig farr titta direkt in i Ijuskallan under langre tid eftersom det annars finns risk for ogonskador.

Symbolen indikerar att apparaten ar av skyddsklass III (skyddsklenspanning).

Symbolen indikerar att apparaten ar av skyddsklass II.

IPX7

Symbolen indikerar att apparaten ar skyddad mot kraftigt skoljvatten och tillfällig nedsänkning.

IPX8

Symbolen indikerar att apparaten ar skyddad mot permanent nedsänkning.

Apparaten har godkänts enligt gällande nationella foreskrifter och direktiv, och uppyller gällande EU-standarder.

Följande symboler och signalord används ienna bruksanvisning.

FARA!

Fara frän en allmän riskkälla som kan leda till allvarliga personskador erler dödsfall.

FARA!

Risk for elektrisk stöt som kan leda till allvarliga personskador erler dödsfall.

WARNING!

Varning for möjliga personskador eller hällsorisker.

FÖRSIKTIG!

Anvising for risk for sakskador.

Anvising med användbar information och tips.

Andra symboler

Referens till en bild, i detta fall till bild A

Du upppmanas att agera.

2. Användningsområde

Apparaten och alla delar som medfoljer ar avsedda for privat bruk och farr endast anvandas:

for akvarier
med sotvatten
-inomhus
med anvandning av tilbyggnadsdelar som rekommenderas av tillverkaren
· med hansiyn till tekiska data

Apparaten har foljande begränsninger:

fär inte användas for kommersiella aller industriella andamål
fratande, latt brannbara, aggressiva aller explosiva amnen, livsmedel somt dricksvatten farr inte anvandas
vattentemperaturen fär inte överskrida 35^

3. Sakerhetsforeskrifter

Apparaten kan ge upphov till risker for manniskor och sakvarden om den anvands felaktigt erer i strid med anvandningsandamallet, ell or m sakerhetsforeskrifterna inte foljs.

För din sakerhet

Se till att apparatens forpackning halls utom rackhall for barn aftersom denna kan utgora en fara (risk for kvavning).
Denna apparat fär inte användas av person (inkl. barn) nedsatt fysisk, sensorisk er mental formaga aller brist pa erfarenhet och kunskap, sàvida de inte halls under uppsikt ellen person som ar ansvarig for deras sakerhet instruerar dem i hur de anvander apparaten sakert samt om de risker som kan uppsta. Barn maste overvakas for att sakerstalla att de inte leker med apparaten.

• Endast für europeiska marknader:

Denna apparat kan anvandas av barn som ar 8 ar erder som av personer med nedsatt fysisk, sensorisk ell mental formaga ell brist pa erfarenhet och kunskap forutsatt att de halls under uppsikt ell instrueras i hur de anvander apparaten sakert samt de risker som kan uppsta. Barn far inte leka med apparaten.

Barn fär inte genomföra rengöring ellr användarunderhäll sāvida de inte övervakas.

• Utför en okulärbesiktning fore användning für att kontrollera att apparaten, särskilt nätkabeln och stickkontakten, ar intakra.
  Titta aldrig direkt in i Ijuskallan under langre tid eftersom det annars finns risk for ogonskador.

• Reparationer fár utfóras enbart avett EHEIM servicecenter.

• Utför endast sādana arbeten som beskrivs i denna bruksanvisning.
  Anvend endast originalreservdelar och -tillbehör for apparaten.

Apparaten skara varan sluten till en jordfelsbrytare vars dimensionerade felstrom uppgar till max. 30mA . Om fragor ell problem uppstarnaste du kontakta en elinstallator.

Koppla genast loss samtiga apparater i akvariet fran elnatet om Lackage har uppstatt erer om jordfelsbrytaren har lost ut.
Koppla alltid loss samtiga apparater i akvariet fran elnatet om de inte anvands, innan delar monteras in ellr demonerasamt infor alla rengorings- och underhallsarbeten.
- Beakta bruksanvisingarna for den bifogade akvarievärmaren EHEIM thermopreset och innerfiltret EHEIM aqua, särskilt kapitlen om sakerhet, drifttagning, användning och unterhäll.
- Skydda stickuttaget och stickkontakten mot fukt och väta. Skapa tvunget en droppslinga med nätkabeln. Denna skä Förhindra att ev. vatten som loper langs med kabeln rinner in i stickuttaget och orsakar kortslutning.
- Apparatens elektriska data måste stämma överens med elnätets data. Dessa anges på typskylten på apparaten, på forpackningen eller ienna bruksanvisning.
- Beakta avstandet fran lampans undersida till maximal vattenivå. Akvariet fär inte fyllas på mer än till 2 mm över den undre kanten av täckramen (aquaclass 30 F) resp. upp till vattenmätaren (aquaclass 66 G).

4. Forberedelser

Packa upp

Ta forsiktigt upp alla komponenter ur forpackningen och kontrollera att ingenting saknas eller har skadats.

Tillbehör

Följande tillbehör ingá r i leveransen:

aquaclass 30

Se till att Produkten inte utsäts for direkt solsträlning aller for alltför mycket dagsljus!
Se till att akvariet har tillrackligt avstand till varmekallor.
- Se till att akvariet har tillräckligt avstand till elektriska utrustningar.
- Se till att ett eluttag finns i narheten.

OBS! Sakskador.

Se till att underlaget ar vagratt och har tillracklig bariight.
Se till att underskapet ar tillrackligt stabilt.
Beakta belastningen som den kompletta viktenkommen att utöva på golvet.

Stallauppochjusteraunderskapet (日 A)

1. Ställ underskapet på avsedd plats.
2. Justera in underskapet med ett vattenpass sa att det star exakt vagratt.

For vagrat justering kan du anvanda en mobelfot. Se till att mobelfoten ligger emot golvet med hela sin yta.

Satta akvariet (B)

WARNING! Risk for personskador aller sakskador.

Akvariet fär inte transporteras eller bāras om det ár fyllt.

OBS! Sakskador.

Inga främande foremål, mattor eller underlag fár ligga mellan akvarium och underskap.

Rengör underskapets ovensida och akvariets undersida noggrant.
- Ta bort alla främande foremål, mattor eller underlag.

1. Ställ det tomma akvariet inkl. underram ① på underskapet.

6. Ta apparaten i drift

FARA! Risk for personskador aller sakskador.

• Beakta bruksanvisingen till innerfiltret EHEIM aqua och akvarievärmaren EHEIM thermopreset, särskilt kapitlen om sakerhet, drifttagning och användning.

Installera innerfilter EHEIM aqua ④ och akvarievarmare EHEIM thermopreset ⑤

1. Förbered apparaterna enligt beskrivningen i tillhörande bruksanvising.
2. Oppna locket och ta bort bada stiften ③ ur gangjärnen (区 C )
3. Lyft ut locket ur gangjärnen.
4. Installera apparaterna a insidan av akvariet ( D) enligt beskrivningen i tillhörande braupsanvising.

Dra kablar (E)

1. Anslut anslutningskabeln till LED-lampan.
2. Dra kablarna for LED-lampan ⑦ , innerfiltret ④ och akvarievärmaren ⑤ till klämmorna på undersidan av locket. För ut kablarna genom öppningarna ⑥ i locket.
3. Positionera locket i gängjärnen och satt in stiften ③ i bada gangjärnen.

FARA! Risk for elektrisk stöt av vatten som trängt in!

Nätadaptern ar inte skyddad mot inträngande vatten.

Montera aldrig natadaptern pa ell er i tackramen.

Fylla på akvariet

OBS! Risk for sakskador.

Använd inga härda foremål erler rengöringsmedel vid rengöring.

1. Rengör akvariert noggrant med varmt vatten och en mjuk och ren tvättsvamp innan det fylls pa.
2. Dekorera akvariet med sand, sten och vaxter osv.

FARA! Risk for elektrisk stöt av vatten som trängt in!

LED-lampan ar endast skyddad mot intrangande vatten om den doppas ned kort tid!

Beakta avstandet fran LED-lampans undersida till maximal vatteniva.

1. Fyll akvariert med vatten

aquaclass 30:

max. upp till 2 mm over den undre kanten av tackramen ⑧ (口 F)

aquaclass 66:

max. upp till vattenmataren ⑨ (G).

7. Anvanda apparaten

• Beakta bruksanvisingen till innerfiltret EHEIM aqua och akvarievärmaren EHEIM thermopreset, särskilt kapitlen om sökerhet, drifttagning och användning.

Slā pā/īfrán LED-lampan ⑥

1. Anslut LED-lampans anslutningskontakt i nätadapterm.
2. Anslut natadapterns stickkontakt till vagguttaget.
3. Sla pa resp. ifran LED-lampan med knappen (日) (H).

8. Programmera LED-lampan

Knapparnas functor ( H)

ON/OFF-knapp ⑩

Slapa/ifran

Tidslangden for soluppgang och solnedgang kan inte andras.
- Under soluppgang och solnedgang ar ingen dimning möjlig.
- Vid ett stromavbrott sparas det kundspecifika programmet i 40 minutes. Om stromforsörjningen ar avbruten länger an 40 minutes startar LED-lampan i det forinställda programmet.

Förinstellt program

Programmet har foljande forinstallda dags-/nattcykler:

· Dag = 12 timmar

Soluppgang 40 minute

Dagslus (100%) 10 timmar och 40 minutes

Solnedgang 40 minute

Natt = 12 timmar

Exempel: Om du vill starta med dagsljus kl. 08.00, maste du slà på LED-lampan kl. 08.00.

Kundspecifik program

Gör på foljande satt für att lagga upp en kundspecifik dags-/nattcykel:

1. Starta programmeringen. Tryck på ON/OFF-knappen och +/- knappen samtidigt ochhall intryckt i ca 2 sekunder.Den roda LED-lampan ① blinkar.
2. Förlang dagsljuset med en timme med ett tryck pa +/- knappen.

Förkorta dagsljuset med en timme med att tryck på ON/OFF-knappen.

Den roda LED-lampan tands kort som bekräftelse.
Tidslangden for soluppgang och solnedgang kan inte andras.

1. Avsluta programmeringen. Tryck ingen knapp inom ca 15 sekunder.

Den roda LED-lampan slocknar for ett par sekunder. Programmerat totalt antal timmar med dagslus visas med blinkkande LED

9. Underhäll

FARA! Elektrisk stö!

Koppla alltid loss samtiga apparater fran elnaret infor underhall.

OBS! Risk for sakskador.

Använd inga harda foremäl aller aggressiva rengöringsmedel vid rengöring.
Apparatens componenter kan inte rengoras i diskmaskin! Rengor inte apparaten ell der dess delar i diskmaskin.

I nedanstäende avsnitt beskrivs underhällsarbeten som kravs for en optimal och störningsfri drift. Regelbundet underhäll foloränger livslängden och garanter ar att apparaten fungerar under langre tid.

1. Ta regelbundet bort kalkvlagringar fran locket, glasdelar och LED-lampan med en mjuk och fuktig duk.
2. Genomfor foreskrivna underhall pa innerfiltret EHEIM aqua samt akvarievarmaren EHEIM thermopreset. Beakta tillhoroande braksanvisningar til apparaterna.

Byta LED-lampa (I)

FARA! Elektrisk stöt!

Koppla alltid loss samtliga apparater fran elnätet inför reparation.

1. Ta bort fästskruvarna for LED-lampan.
2. Ta bort LED-lampan.
3. Montera dennya LED-lampan i omvänd följd.

10. Åtgårdastörningar

FARA! Elektrisk stöt!

Koppla alltid loss samtiga apparater fran elnätet innan störningar sca atgärdas.

Störning Möjlig orsak Åtgård

LED-lampa	Stickkontakten har inte anslutits	► Anslut stickkontakten till stickutttaget.
	LED-lampans anslutningskontakt har inte anslutits i nätadaptern.	► Anslut anslutningskontakten till uttaget och skruva Åt overfallsmuttern.
	LED vid Touch Pad är frånslagen	► Tryck på ON/OFF-knappen
Innerfilter EHEIM aqua		► se Separate bruksanvisning
Akvarievärmare EHEIM thermopreset		► se Separate bruksanvisning

Kontakta EHEIM Service vid andra störningar.

11. Ta apparaten ur drift samt avfallshantera apparaten

Lagra apparaten

OBS! Risk for sakskador.

• Utsatt inte apparaten for vaderlek ellertemperaturer under fryspunkten.

• Rengör apparaten

• Lagra apparaten på en torr och frostsaker plats.

Avfallshantera apparaten

En apparat som inte langre anvands ske inte demonteras och atervinnas som en enhet, utan ske tas isär i sina enstaka delar med hansyn till materialet. Beakta tillhörande brucksanvisningar till apparaterna.

WARNING! Skärskador. Risk for ögonskador av kringflygande glassplitter.

Om en glasplatta gär sönder i akvariet finns det risk for ögonskador av kringflygande glassplitter somt for skärskador.

Glasplattor fran akvariet fãr aldrig slãs sönder innan de kastas i hushaillssoporna.

Beakta gällande lagstadgade foreskrifter när apparaten skä avfallshanteras.

Enligt detta direktiv farr ustrustingen inte kastas bland hushalssoporna. Ustrustingen skla mnas in till en communal atervinningsstation utan kostnad. Produktforpackungen bestar av atervinningsbara material. Avfallshantera dem pa ett miljovnilgt satt och lamna in dem for materialatervinning.

1. Tekniska data

Akvarium aquaclass 30 aquaclass 66
Vattenvolym 30 I 66 I
Totalvikt, fylld ca. 50 kg ca. 85 kg
Mätt (L × B × H)	42,5 × 26,5 × 33 cm	62,5 × 32,5 × 39,5 cm
LED-lampa
Artikelnr. 0585139 058140
Artikelnr. på typskylten 7239730 7239740
Spänningsförsörning 24 V 24 V
Lamplängd 370 mm 575 mm
Φuse, 360° 570 lm 1083 lm
Pon 4,9 W 11,0 W
Efficiency 117 lm/W 98 lm/W
EEI class 2019/2015 F	F
EPREL	®	®
CCT	6600 K	7900 K
CRI	89	92
R9	41	91
L70B50	>35000 tim	>35000 tim
Survival factor	1,00	1,00
Lumen maintenance factor	0,96	0,96
Colour consistency (McAdam ellipses)	3	3
Psb	0,00 W	0,00 W
Pst LM	0,01	0,01
SVM	0,00	0,00

Tekniska data for innerfitet EHEIM aqua och akvarievärmaren EHEIM thermopreset finns i tillhörande bruksanvisningar.

13. Garanti

Vi ger 36 manaders garanti fran kopdatum pa din akvarielampa. Denna galler for alla ev. brister pa inbyggda elkomponenter. Skador som harstammar fran egna ingrepp tacks inte av garantin.

For limningen och bearbetningen av ditt akvarium ger vi 36 manaders garanti frän köpdatum med undantag for glasskador. En forutsättning for detta ar att anvisningarna for uppstallning har beaktats. For fisk, vaxter och tillbehördsdar som for skador och foljdskador i bostaden kan vi inte överta nagot ansvar under garantitiden. Avlagsna inte markingsen under bottenskivan aftersom detta innebär att garantin upphör att gälla.

Medan garantin gäller utfor vi reparation utan kostnad. Forett kunna gora ansprak pa garanti maste ett inköpskvitto med datum uppvas for din Återforsäljare. Dessutom ar det avgörande att braksanvisningen har foljts.

10. Utbedring av feil

FARE! Elektrisk stø!

Alle apparatet skal prinspielt kobles fra strømnettet for feil utbedres.

Feil Mulig ársak Tiltak

LED-lampe	Støpslet er ikke satt i	➢ Sett støpslet inn i stikkontakten
	LED-lampens plugg er ikke satt inn i nettadapteren	➢ Stikk pluggen inn i kontakten og skru fast overfalsmutteren.
	LED på Touch Pad slätt av ➔ Trykk på ON/OFF-tasten
Innvendig filter EHEIM aqua		➢ se Separate braksanvisning
Varmeelement EHEIM thermopreset		➢ se Separate braksanvisning

Ta kontakt med EHEIM-kundeservice ved andre feil.
