BRUKSANVISNING Air Fore 2 SCHEPPACH

Luftkompressor Översättning av originalinstruktioner

Förklaring av symbolerna på apparaten Läs och beakta bruksanvisningen och säkerhetsupplysningarna före idrifttagande! Bär hörselskydd! Buller kan leda till att hörseln försämras. Bär skyddsglasögon! Varning för heta ytor. Varning för elektrisk spänning Varning! Anordningen är försedd med en automatiserad uppstartsstyrning. Håll utomstå- ende borta från arbetet i enheten bort! Skyddsklass II Öppna inte kranen innan luftslangen är ansluten www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Innehållsförteckning: Sida:

10. Rengöring, underhåll och förvaring ........................................... 45

11. Transport ................................................................................... 46

12. Skrotning och källsortering ........................................................ 46

A Universaladapter för ventiler med en diameter på ca. 6 mm B Universaladapter för ventiler med en diameter på ca. 9 mm C Adapter för H, J, K D Blåsadapter E Ventiladapter, t.ex. för cykelventiler F Ventilnål G Lufttrycksmätare däck H Avluftningsadapter J Skruvventilsadapter K Universaladapter

• Öppna förpackningen och lyft försiktigt ut appa- raten.

• Avlägsna förpackningsmaterialet samt förpack- nings-/ och transportsäkringar (om de nns).

• Kontrollera att leveransen är fullständig.

• Kontrollera att apparaten och tillbehören inte ska- dats vid transport.

• Spara om möjligt förpackningen tills garantin gått ut. m OBS! Apparaten och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för sväljskador och kvävning

4. Avsedd användning

Kompressorn är avsedd att producera tryckluft åt tryckluftsdrivna verktyg, vilka kan drivas med en luft- mängd på upp till ca 180 l/min (t ex ringtryckmätare, luftpistoler och lackpistoler). På grund av det begrän- sade luftödet är det inte möjligt att driva verktyg som kräver ett mycket stort luftöde (t ex slipmaski- ner, stavslipmaskiner och mutterdragare). Maskinen får endast användas för de ändamål den är avsedd för. Varje ytterligare användning anses som icke avsedd användning. För alla material- och per- sonskador som uppstår därav ansvarar användaren/ operatören och inte tillverkaren.

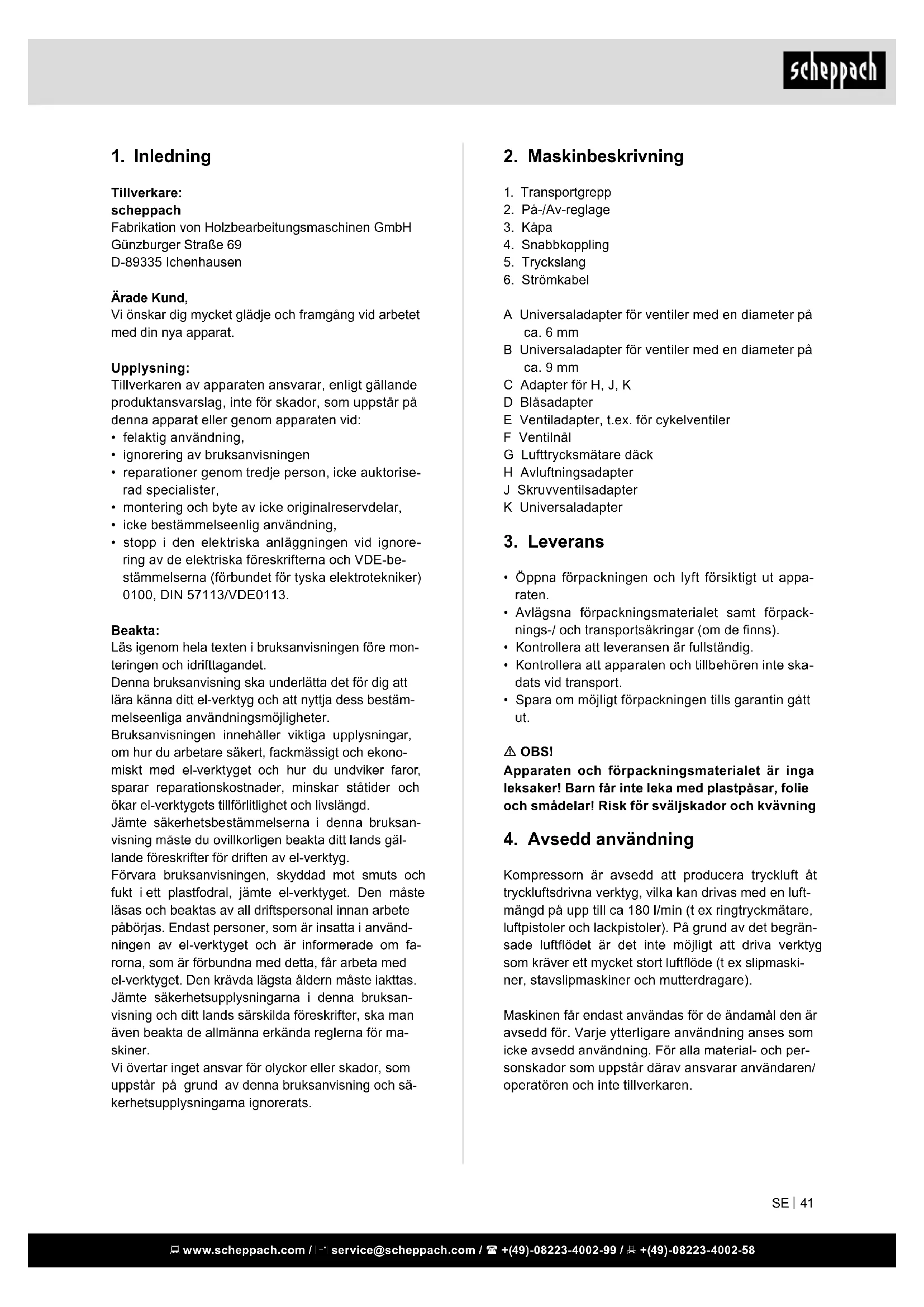

Tillverkare: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Ärade Kund, Vi önskar dig mycket glädje och framgång vid arbetet med din nya apparat. Upplysning: Tillverkaren av apparaten ansvarar, enligt gällande produktansvarslag, inte för skador, som uppstår på denna apparat eller genom apparaten vid:

• felaktig användning,

• montering och byte av icke originalreservdelar,

• icke bestämmelseenlig användning,

• stopp i den elektriska anläggningen vid ignore- ring av de elektriska föreskrifterna och VDE-be- stämmelserna (förbundet för tyska elektrotekniker) 0100, DIN 57113/VDE0113. Beakta: Läs igenom hela texten i bruksanvisningen före mon- teringen och idrifttagandet. Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestäm- melseenliga användningsmöjligheter. Bruksanvisningen innehåller viktiga upplysningar, om hur du arbetare säkert, fackmässigt och ekono- miskt med el-verktyget och hur du undviker faror, sparar reparationskostnader, minskar ståtider och ökar el-verktygets tillförlitlighet och livslängd. Jämte säkerhetsbestämmelserna i denna bruksan- visning måste du ovillkorligen beakta ditt lands gäl- lande föreskrifter för driften av el-verktyg. Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i använd- ningen av el-verktyget och är informerade om fa- rorna, som är förbundna med detta, får arbeta med el-verktyget. Den krävda lägsta åldern måste iakttas. Jämte säkerhetsupplysningarna i denna bruksan- visning och ditt lands särskilda föreskrifter, ska man även beakta de allmänna erkända reglerna för ma- skiner. Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och sä- kerhetsupplysningarna ignorerats. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

– Kontrolloera förlängningsledningar regelbundet och ersätt dessa om de är skadade. 10 Dra stickkontakten ur eluttaget – när det elektriska verktyget inte används, innan underhåll och vid byte av verktyg. 11 Undvik att maskinen startar oavsiktligt – Försäkra dig om att reglaget är avstängt när du sätter kontakten i eluttaget. 12 Använd förlängningskablar utomhus – Använd enbart tillåtna förlängningskablar med motsvarande beteckning för arbete utomhus. – Använd kabeltrummor enbart i utrullat tillstånd. 13 Var alltid uppmärksam – Var uppmärksam på vad du gör. Arbeta förstån- digt. Använd inte det elektriska verktyget om du är okoncentrerad. 14 Kontrollera att det elektriska verktyget inte har några eventuella skador – Innan ytterligare användning av det elektris- ka verktyget måste noggrant undersökas om skyddsanordningar eller lätt skadade delar fungerar korrekt och ändamålsenligt. – Kontrollera att de rörliga delarna fungerar kor- rekt och inte fastnar samt att delar inte är ska- dade. Samtliga delar måste monteras korrekt och uppfylla alla krav för att garantera felfri drift av det elektriska verktyget. – Skadade skyddsanordningar och delar måste repareras eller bytas ut enligt bestämmelserna av en erkänd verkstad om inte annat anges i bruksanvisningen. – Skadade reglage måste ersättas i en kund- tjänstverkstad. – Använd inga defekta eller skadade anslutnings- kablar. – Använd inga elektriska verktyg om reglaget inte kan slås av och på. 15 Reparationer ska utföras av elektroteknisk per- sonal – Detta elektriska verktyg följer gällande säker- hetsbestämmelser. Reparationer får enbart utföras av elektroteknisk personal och med användning av originalreservdelar; annars kan olyckor uppstå för användaren. 16 Obs! – Använd för din egen säkerhet enbart de till- behör och ytterligare apparater som anges i bruksanvisningen eller rekommenderas eller anges av tillverkaren. Användning av andra insättningsverktyg eller tillbehör än de som rekommenderas i bruksanvisningen eller kata- logen kan innebära en skaderisk för dig. 17 Ljud – Använd hörselskydd när du använder kompres- sorn. Observera att våra apparater inte är konstruerade i avsikt att användas för kommersiellt, hantverks- eller industribruk. Vi övertar inget ansvar om apparaten används för kommersiellt, hantverks- eller indust- ribruk samt liknande bruk.

5. Säkerhetsanvisningar

m Obs! Vid användning av elektriska verktyg ska följande säkerhets åtgärder iakttas som skydd mot elchock, skade- och brandrisk. Läs alla dessa anvis- ningar innan du använder det elektriska verktyget, och spara säkerhetsanvisningarna. Arbeta säkert 1 Håll ordning på arbetsområdet – Ett stökigt arbetsområde kan ha olyckor som följd. 2 Ta hänsyn till omgivningens inytande – Utsätt inte det elektriska verktyget för regn, – Använd inte elektriska verktyg i fuktig eller blöt miljö. Risk för elchock! – Sörj för god belysning av arbetsområdet. – Använd inte elektriska verktyg om brand-eller explosionsrisk består. 3 Skydda dig mot elchock – Undvik kroppskontakt med jordade delar (t ex rör, element, elektriska spisar, kylapparater). 4 Håll barn borta! – Låt inte andra personer röra vid verktyget och kabeln, håll dem borta från arbetsområdet. 5 Förvara elektriska verktyg på ett säkert ställe när de inte används. – När elektriska verktyg inte är i bruk bör de för- varas på ett torrt, högt beläget eller avstängt utrymme, utom räckhåll för barn. 6 Överlasta inte det elektriska verktyget. – De fungerar bättre och säkrare inom det angivna prestandaområdet. 7 Bär lämplig klädsel – Bär ingen vid klädsel eller smycken, de kan fast- na i rörliga delar. – Vid arbete i det fria rekommenderas gummi- handskar och halkfria skor. – Bär hårnät om du har långt hår. 8 Använd inte kabeln för ändamål som den inte är avsedd för. – Använd inte kabeln för att dra stickkontakten ur eluttaget. Skydda kabeln mot värme,olja och skarpa kanter. 9 Vårda dina verktyg omsorgsfullt – Håll kompressorn ren för ett gott och säkert arbete. – Följ underhållsföreskrifterna. – Kontrollera regelbundet det elektriska verkty- gets anslutningsledning och låt teknisk perso- nal ersätta den om den är skadad. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Använd skyddsglasögon när du arbetar med luft- pistol. Skador kan lätt uppstå genom främmande föremål och bortblåsta delar.

• Blås aldrig mot personer med luftpistolen eller ren- gör kläder som sitter på kroppen. Risk för skada! Säkerhetsanvisningar vid färgbesprutning

• Använd inga lack eller lösningsmedel som har en brännpunkt på mindre än 55° C. Risk för explosion!

• Värm inte lack och lösningsmedel. Risk för explo- sion!

• Om hälsoskadliga vätskor bearbetas måste lte- rapparater (ansiktsmasker) bäras som skydd. Iakt- ta de skyddsåtgärder som tillverkaren av dessa produkter anger.

• De angivelser och kännetecken som nns på för- packningarna av dessa material ska observeras. Eventuellt ska ytterligare skyddsåtgärder utföras, särskilt lämplig klädsel och mask bör bäras.

• Under besprutningsproceduren liksom i arbetsut- rymmet är rökning ej tillåten. Risk för explosion! Även färgångor är lättantändliga.

• Eldstäder, öppen låga eller gnistbildande maskiner får inte nnas på platsen resp. inte vara i drift.

• Förvara eller förtär ingen mat och dryck i arbetsut- rymmet. Färgångor är hälsovådliga.

• Arbetsutrymmet måste vara större än 30 m³ och för tillräckligt luftutbyte vid sprutning och torkning måste sörjas.

• Spruta inte i motvind. Principiellt måste den lokala polisens bestämmelser för brännbart resp. hälso- vådligt sprutmaterial följas.

• Bearbeta inte medel som testbensin, butylalkohol och metylenklorid tillsammans med PVC-tryck- slangen. Dessa medel förstör tryckslangen.

6. Tekniska uppgifter

1,93 dB Skydd IP20 Skyddsklass II Apparatens vikt 5,5 kg Bullervärdena utröntes enligt EN ISO 3477. Bär hörselskydd. Bullerpåverkan kan orsaka hörselförlust. 18 Byte av anslutningskabeln – Om anslutningskabeln skadas måste den ersät- tas av tillverkaren eller elektroteknisk personal, för att undvika risker. Risk för elchock 19 Fyllning av däck – OBSERVERA! Manometern är inte kalibrerad! Kontrollera däckens tryck direkt efter fyllning med en lämplig manometer, t ex på en ben- sinstation. 20 Kompressorer som kan köras på trakvägar i drift vid vägarbete – Se till att alla slangar och kranar är lämpade för högsta tillåtna arbetstryck. 21 Monteringsplats

– MONTERA KOMPRESSORN PÅ EN JÄMN

YTA. 22 Observera! – Denna apparat kan användas av barn från 8 år och äldre liksom av personer med minskad fysisk, sensorisk eller mental förmåga eller med bristande erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och förstår de därav resulterande riskerna. – Barn får inte leka med apparaten. – Apparaten får inte rengöras eller underhållas av barn. 23 Vi rekommenderar att matningsslangar med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina. 24 Undvik stora belastningar på ledningssystemet då exibla slanganslutningar används för att undvika knäckställen. Varning! Detta el-verktyg skapar ett elektromagne- tiskt fält under drift. Detta fält kan påverka aktiva eller passiva medicinska implantat under vissa om- ständigheter. För att förminska risken för allvarliga eller dödliga skador, rekommenderar vi att personer med medicinska implantat rådfrågar sina läkare och tillverkaren av det medicinska implantatet, innan de manövrerar el-verktyget.

TILLÄGG SÄKERHETSANVISNINGAR

Säkerhetsanvisningar vid arbete med tryckluft och luftpistoler

• Kompressorpumpen och ledningarna uppnår hö- ga temperaturer vid drift. Beröring leder till bränn- skador.

• Den luft som kompressorn suger in ska hållas fri från tillsatser som kan leda till brand eller explo- sion.

• Håll fast kopplingsstycket på slangen med han- den när du lossar slangkopplingen. Så undviker du skador om slangen snärtar tillbaka. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Dra strömreglaget uppåt för att starta kompres- sorn. Tryck strömreglaget nedåt för att stänga av kompressorn. m Observera! Det tillbehör som används måste vara anpassat till den mobila kompressorn högsta tillåtna tryck. Använd förstärkta tryckslangar (t.ex. med tråd) Ansluta (g. 3, 4) m Observera! Stäng av apparaten. Håll fast kopplingen för att förhindra skador som kan uppstå av slangens rekyl.

• Anslut det pneumatiska verktygets nippel på kom- pressorns tryckluftsslang (5).

• Om du vill dela på denna förbindelse, dra tillbaka snabbkopplingen (4) på tryckluftsslangen (5). Använda däckpåfyllare (g. 6, 7, 8) Däckpåfyllaren med tryckluft (G) fungerar för på- fyllning av bildäck; med passande tillbehör även för påfyllning och reglering av cykeldäck, uppblåsbara båtar, luftmadrasser, bollar etc. Genom att använda avluftningsventilen (7) kan tryck- et minskas. m Observera! Manometern är inte kalibrerad! Kontrollera lufttrycket efter påfyllning med en kalibre- rad apparat. Använda blåspistol Man kan även använda däckpåfyllaren (G) som blå- spistol för rengöring av hålrum, nedsmutsade ytor och arbetsutrustning. För detta avlägsnas först slangen med ventiladapter (8). Skruva sedan ihop blåsadaptern (D) med däckpåfyl- laren (G). Använda adapterset Adaptersetet möjliggör följande ytterligare använd- ningar av däckpåfyllaren:

• Pumpning av bollar med hjälp av ventilnålen (F).

• Ventiladaptern (E) gör det möjligt att fylla på cykel- däck.

• Påfyllning av pooler, luftmadrasser eller båtar med hjälp av tillsatsadaptern (K).

• Påfyllning av artiklar med skruvventil (t.ex. båtar) med skruvventilsadaptern (J).

• Avluftning av artiklar med stora volymer. Till detta kan avluftningsventiladaptern (C) användas.

• De båda koniska universaladaptrarna (A / B) kan även användas för påfyllning av luftmadrasser. Kvarstående risker Beakta de fastställda underhålls- och säkerhetsan- visningarna i instruktionsboken. Var alltid uppmärksam vid arbete och håll obehöriga på säkert avstånd från arbetsplatsen. Även vid korrekt användning av apparaten nns all- tid vissa kvarstående risker som inte kan uteslutas. Utifrån apparatens typ och konstruktion kan följande potentiella risker härledas:

• Oavsiktlig igångsättning av produkten.

• Skador på hörseln om inget föreskrivet hörsel- skydd används.

• Smutspartiklar, damm etc. kan hamna i ögon eller ansikte trots att skyddsglasögon används.

• Inandning av uppvirvlade partiklar.

7. Innan maskinen tas i drift

Övertyga dig om att uppgifterna på typskylten över- ensstämmer med nätverksuppgifterna innan du an- sluter maskinen.

• Kontrollera att maskinen inte skadats vid transport. Anmäl genast eventuella skador till det transport- företag som levererade kompressorn.

• Montering av kompressorn måste ske i använda- rens närhet.

• Undvik långa luftledningar och tillförselsledningar (förlängningskablar).

• Se till att den luft som sugs in är torr och dammfri.

• Montera inte kompressorn i fuktiga eller våta rum.

• Kompressorn får bara drivas i lämpliga utrymmen (med god luftcirkulation och en omgivningstem- peratur på +5°C till 40°C). I utrymmet får det inte nnas något damm, några syror, ångor, explosiva eller brännbara gaser.

• Kompressorn är avsedd för användning i torra ut- rymmen. I utrymmen där vattenstänk uppstår un- der arbete får kompressorn inte användas.

8. Montering och manövrering

220 - 240V ~ 50 Hz som är avsäkrade med 16 A.

• Kontrollera att nätspänningen överensstämmer med maskinprestandans driftspänning innan ma- skinen tas i drift.

• Långa anslutningskablar samt förlängningar, ka- beltrummor osv, förorsakar spänningsfall och kan förhindra att motorn startar.

10. Rengöring, underhåll och förvaring

m Obs! Dra ur kontaktern innan alla rengörings- och under- hållsarbeten! Risk för skada genom elchock! m Obs! Vänta tills apparaten svalnat fullständigt! Riskför brännskador! m Obs! Före alla rengörings- och underhållsarbeten ska ap- paraten göras trycklös! Risk för skada! Rengöring

• Håll apparaten så damm- och smutsfria som möj- ligt. Gnid av maskinen med en ren duk eller blås av damm och smuts med tryckluft på lågt tryck.

• Vi rekommenderar att du rengör maskinen direkt efter varje användning.

• Rengör maskinen regelbundet med en fuktig tra- sa och lite såpa. Använd inga rengörings- eller lösningsmedel då dessa kan angripa maskinens plastdelar. Var noga med att inget vatten tränger in i maskinens inre.

• Innan rengöring måste slangen och besprutnings- verktygen skiljas från kompressorn. Kompressorn får inte rengöras med vatten, lösningsmedel el.dyl. Serviceinformation Kom ihåg att följande delar i denna produkt är utsat- ta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Slitagedelar*: Koppling

• ingår inte tvunget i leveransomfattningen! Förvaring m Obs! Dra ur kontakten, släpp luften ur apparaten och alla tryckluftsverktyg. Stäng av kompressorn på ett sätt att obefogade personer inte kan ta den i drift. m Obs! Förvara kompressorn enbart i torr miljö och oå- tkomlig för obefogade personer. Luta den inte, förvara den bara stående! Förvaring kontakt, slang och tillbehör (g. 2)

• Nätkabeln (6) som visas i gur 3, kan i sidled för- varas i facket på kompressorn.

• Tryckslangen kan också förvaras i verktygsfacket.

Den installerade elektromotorn är ansluten och redo för drift. Anslutningen motsvarar gällande VDE- och DIN-föreskrifter. Kundens elnätanslut- ning samt den förlängningskabel som används måste motsvara dessa föreskrifter. Defekt elanslutningskabel. På elektriska anslutningskablar uppstår ofta isole- ringsskador. Orsaken kan vara:

• Tryckmärken, när ledningar dras genom fönster el- ler dörröppningar.

• Veck genom felaktig fästning eller dragning av an- slutningskabeln.

• Snittskador om kabeln körts över.

• Isoleringsskador som uppstått då kabeln dragits våldsamt ur kontakten.

• Sprickor när isoleringen blir gammal. Sådana skadade elanslutningskablar får inte använ- das och är p g a isoleringsskadorna livsfarliga. Kontrollera regelbundet att elanslutningskablarna inte är skadade. Tillse att kablen vid kontroll inte är ansluten till elnätet. Elanslutningskablar måste motsvara gällande VDE- och DIN- föreskrifter. Använd anbart anslutningsledningar märkta med H05V V-F. Anslutningskablar måste vara typmärkta enligt fö- reskrifterna. Växelströmmotor

• Nätspänningen måste vara 220 - 240 V.

• Förlängningskablar på upp till 25 m måste ha ett tvärsnitt på 1,5 kvadratmillimeter. Anslutningar och reparationer av den elektriska ut- rustningen får endast utföras av elektroteknisk per- sonal. Vid frågor ange följande uppgifter:

• Typ av ström på motorn

• Uppgifterna på maskinens typskylt

13. Åtgärder vid störning

Störning Möjlig orsak Åtgärd Kompressorn startar inte.

• Ingen nätspänning nns.

• Nätspänningen är för låg.

• Yttertemperaturen är för låg.

• Motorn är överhettad.

• Kontrollera kabeln, stickkontakten, säkringar och elut- tag.

• Undvik för långa förlängningskablar. Använd en för- längningskabel med tillräckligt ledartvärsnitt.

• Använd inte apparaten vid temperaturer under +5° C.

• Låt motorn svalna resp. avlägsna orsaken till överhett- ningen. Kompressorn är igång men inget tryck nns.

• Backventilen är otät.

• Tätningarna är trasiga.

• Byt ut backventilen.

• Kontrollera tätningar, låt en verkstad byta ut trasiga tätningar. Kompressorn är igång, manometern visar tryck men verktygen fungerar inte.

• Snabbkopplingen är otät.

• Kontrollera tryckluftslang och verktyg, byt ut dem vid behov.

• Kontrollera snabbkopplingen, byt ut den vid behov.

12. Skrotning och källsortering

Maskinen benner sig i en förpackning för att förhin- dra skador vid transport. Förpackningen är en råvara och kan alltså återanvändas eller återföras till krets- loppet för råvaror. Apparaten och dess tillbehör består av olika material som t ex metall och plast. Släng defekta byggdelar i källsorteringen. Fråga hos en återförsäljare eller kommunen! Släng inte gamla apparater tillsammans med hushållsavfall! Denna symbol anger att produkten inte får kas- tas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produk- ter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsam- lingsplats. Inlämning kan eventuellt göras på platsen för inkö- pet av produkten eller på en uppsamlingsplats för återvinning av elektriska och elektroniska produkter. Felaktig hantering av avfall kan på grund av de po- tentiellt farliga ämnen som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på mil- jön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en effek- tiv användning av naturresurser. För information om kassering av uttjänt utrustning för återvinning, kon- takta kommunen för att ta reda på var din närmsta återvinningscentral nns för deponering av elektrisk och elektronisk utrustning. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
