Air Fore 2 - Compressore d'aria SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore d'aria portatile
Marca	Scheppach
Modello	Air Fore 2
Potenza motore max.	1100 W
Alimentazione elettrica	220-240 V~, 50 Hz
Pressione di esercizio	8 bar
Potenza di aspirazione	180 l/min
Regime del compressore	3750 min⁻¹
Livello di pressione acustica	97 dB(A)
Tipo di protezione	IP20
Classe di protezione	II
Peso	5,5 kg
Modo di servizio	S3 15%
Accessori forniti	Adattatori per valvole, ago per palloncini, impugnatura di gonfiaggio con manometro, adattatore di sgonfiaggio, pistola soffiatrice, tubo dell'aria compressa
Utilizzo conforme	Gonfiaggio di pneumatici, palloncini, materassi ad aria; soffiaggio per pulizia; alimentazione di utensili ad aria (fino a 180 l/min)
Pulizia	Pulire con un panno umido e un po' di sapone nero; non utilizzare solventi; non immergere in acqua
Manutenzione	Controllare regolarmente i tubi e i raccordi; svuotare il serbatoio (se presente); far sostituire le guarnizioni da un professionista
Conservazione	In un luogo asciutto, al riparo dal gelo, fuori dalla portata dei bambini; riporre il cavo e il tubo nei comparti previsti
Sicurezza	Obbligo di indossare protezione acustica e occhiali; non dirigere il getto d'aria verso persone; non utilizzare in atmosfera esplosiva
Parti di usura	Attacco (raccordo rapido)
Riparabilità	Affidare le riparazioni a un elettricista specializzato; utilizzare ricambi originali
Garanzia	Garanzia legale; parti difettose sostituite in caso di difetto di materiale o lavorazione

Domande frequenti - Air Fore 2 SCHEPPACH

Qual è la potenza del compressore Scheppach Air Fore 2?

Il compressore Air Fore 2 ha una potenza motore massima di 1100 W a una tensione di 220-240 V~.

Quale pressione massima può raggiungere questo compressore?

Eroga una pressione di esercizio di circa 8 bar (800 kPa). Attenzione: il manometro fornito non è tarato; verificare la pressione con un apparecchio certificato.

È necessario olio per questo compressore?

Il modello Air Fore 2 è un compressore senza olio (senza manutenzione). Non è necessario aggiungere olio.

Quali accessori sono forniti con il compressore?

La consegna include: un tubo dell'aria compressa con raccordo rapido, un'impugnatura di gonfiaggio con manometro, adattatori per valvole (bicicletta, auto, palloncini, ecc.), un ago per palloncini, una pistola soffiatrice e un adattatore di sgonfiaggio.

Posso utilizzare utensili pneumatici con questo compressore?

Sì, per utensili che richiedono una portata d'aria fino a 180 l/min, come pistole ad aria o per verniciatura. Utensili ad alto consumo (levigatrici, smerigliatrici) non sono adatti.

Come si manutiene il compressore Air Fore 2?

Scollegare l'apparecchio e scaricare la pressione prima di qualsiasi manutenzione. Pulire l'esterno con un panno umido. Controllare regolarmente lo stato del tubo e dei raccordi. Far sostituire le guarnizioni da un professionista se necessario.

Il compressore è rumoroso?

Il livello sonoro è di circa 97 dB(A). È obbligatorio indossare protezioni acustiche durante l'uso.

Cosa fare se il compressore non si avvia?

Verificare la tensione di rete (220-240 V), lo stato del cavo e del fusibile. Se la temperatura è inferiore a +5 °C, il motore potrebbe avere difficoltà ad avviarsi. Lasciare raffreddare il motore se surriscaldato.

Posso usare il compressore all'aperto?

Utilizzare solo prolunghe adatte e srotolate. Proteggere l'apparecchio dalla pioggia e dall'umidità. Il luogo deve essere asciutto, ventilato e al riparo dalla polvere.

Come riporre il compressore dopo l'uso?

Scollegare, scaricare la pressione, riporre il cavo di alimentazione nel suo vano laterale e il tubo nel vano attrezzi. Conservare in un luogo asciutto, al riparo dal gelo e fuori dalla portata dei bambini.

MANUALE UTENTE Air Fore 2 SCHEPPACH

Spis tresci: Strona:

Spiegazione dei symboli sullo strumento

Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!

Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.

Indossate gli occhiali protettivi!

Avviso di parti calde

Segnalazione di tensione elettrica

Attenzione! Il dispositorio è dotato di un controllo di avvio automatico. Tenere lontani i terzi dall'area di lavoro del dispositorio!

Grado di protezione II

Non aprire il rubinetto prima che il tubo dell'aria sia collegato

Indices:

Pagina:

1. Introduzione 90
2. Descrizione dell'apparecchio 90
3. Dotazione 90
4. Utilizzo conforme 90
5. Avvertenze per la sicurezza 91
6. Dati tecnici 93
7. Prima della messa in servizio 93
8. Installazione e funzionamento 93
9. Collegamento elettrico 94
10. Pulizia, manutenzione e conservazione 95
11. Trasporto 95
12. Smaltimento e riciclo 95
13. Risoluzione dei guasti 96

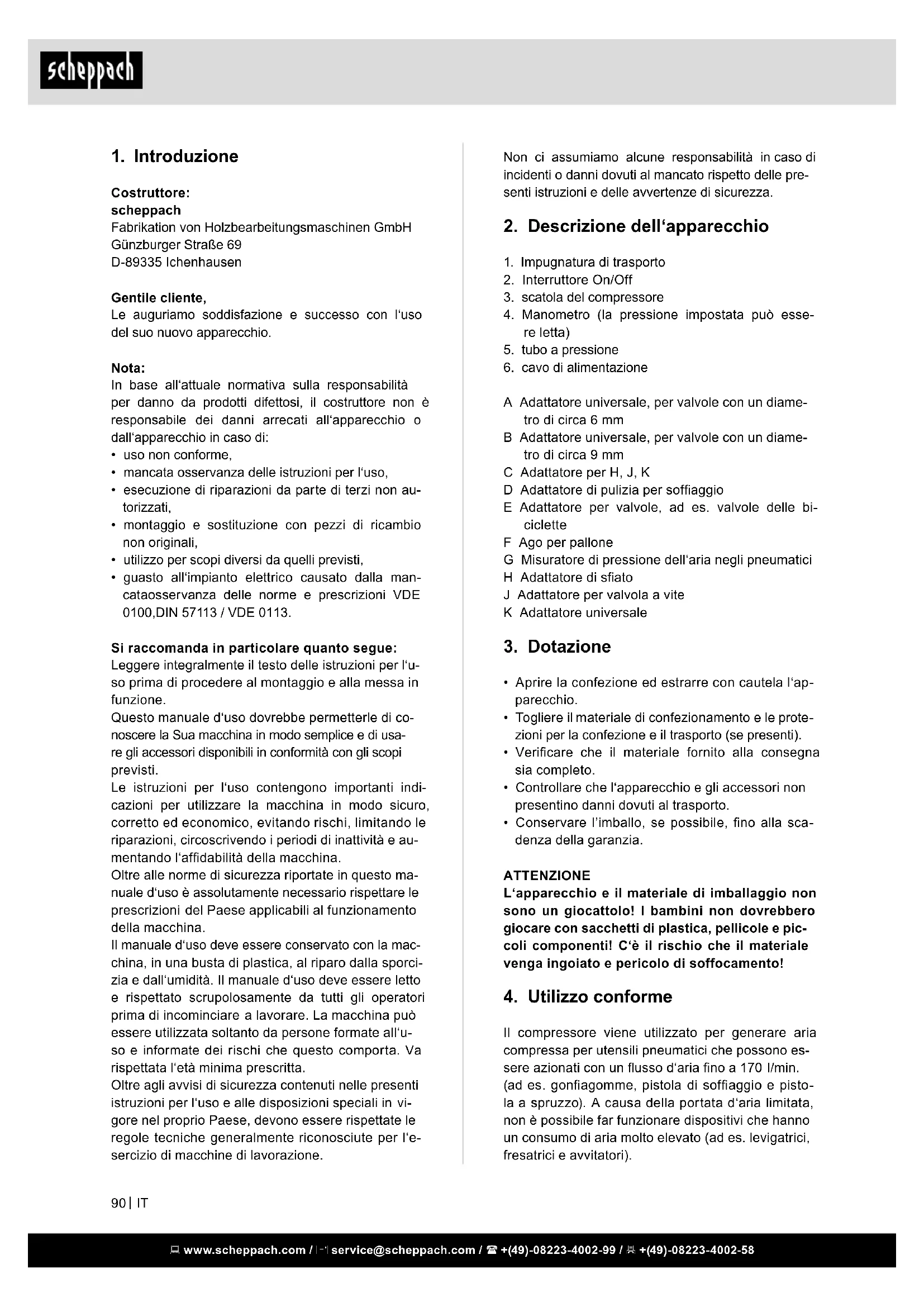

1. Introduzione

Costrutture:

scheppach

Le auguriamo soddisfazione e successo con l'uso del suo nuovo appearechio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costrutto non è responsable dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostuzione con pezzi di ricambio non originali,
• utilizzato per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato alla mancataosservanza delle norme e prescrizioni VDE 0100.DIN 57113 / VDE 0113.

Si raccomanda in particolare quanto segue:

Leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio e alla messa in funzione.

Questo manuale d'uso dovrebbe permetterle di conoscere la Sua macchina in modo simplice e di usare gli accessori disponibili in conformità con gli scopi previsti.

Le istruzioni per l'uso contengono importanti indicatori per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e augmentando l'affidabilità della macchina.

Oltre alle norme di sicurezza riportate in quello manuale d'uso è assolutamente necessario rispettore le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo alla sporcizia e dall'umidità. Il manuale d'uso deve essere fatto e rispetto scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persona formate all'uso e informate dei rischi che questo comporta. Va rispettata l'èta minima prescritta.

Oltreagli avvisidi sicurezza contentuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avertenze di sicurezza.

2. Descrizione dell'apparecchio

1. Impugnatura di trasporto
2. Interruttore On/Off
3. scatola del compressore
4. Manometro (la pressione impostata cui seere letta)
5. tubo a pressione
6. cavo di alimentazione

A Adattatore universal, per valvole con un diametro di circa 6 mm
B Adattatore universale, per valvole con un diametro di circa 9 mm
C Adattatore per H, J, K
D Adattatore di pulizia per soffiaggio
E Adattatore per valvole, ad es. valvole delle bicyclicte
F Ago per pallone
G Misuratore di pressione dell'aria negli pneumatici
H Adattatore di sfiato
J Adattatore per valvola a vite
K Adattatore universale

3. Dotazione

• Aprire la confezione ed estrarre con cautela l'apparecchio.
• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).
• Verificare che il materiale fornito alla consegna sua completeness.
• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero gliacare con sacchetti di plastica, pellicole e piccoli componenti! C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

4. Utilizzo conforme

Il compressore viene utilizzato per essere aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fine a 170 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo). A causa della portata d'aria limitata, non è possible far funzionare dispositivi che hanno un consumo di aria molto elevato (ad es. levigatrici, fresatrici e avvitatori).

La macchina deve essere usata solo per lo scopo prescritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiogo previsto. Per eventuali danni o lesions di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriiale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

5. Avverenze per la sicurezza

Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenir scosse elettriche, pericoli di le sioni e di incendio, devono sempre essere osservate le seguentiindicazioni di sicurezza. Leggere completamente leindicazioni prima diutilizzare questo utensile e conservare in buono stato per eventuali necessitàfuture.

Per un lavoro sicuro

1 Mantenere il luogo di lavoro in ordine.

• Il disordine sulla postazione di lavoro compota pericoli di incidenti.

2 Considerare le caratteristiche dell'ambiente di la foro.

• Non esporre gli appearecchi elettrici alla pioggia.

• Non utilizzato appearecchi elettrici in ambienti umidi o bagnati. Pericolo di scosse elettriche!

-Fare in modo che vi sia una buona illuminazione.

Non utilizzato apparentcchi elettrici nelle vicinanze di liquidi infiammabili o di gas.

3 Proteggersi dalle scosse elettriche.

• Evitare contatti con oggetti con messa a terra, quali ad esempio tubi, caloriferi, fornì, refrigeratori.

4 Tenere lontano alla portata dei bambini!

Non lasciare che altre persone accedano all'tensile e al cavo o sostino nell'area di lavoro.

5 Riporre gli elettroutensili non sicuri

• Gli apparecchi elettrici non utilizzati devono essere conservati in un luogo asciutto, posto in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.

6 Non sovraccaricare I'elettroutensile.

• Si lavora meglio e in modo più sicuro nell'ambito della potenzaindicata.

7 Indossare abbigliamento idoneo.

• Non indossare abiti larghi o gioielli. Essi potrebbero essere attirati da elementi in movimento.

• Per lavori all'aria aperta si raccomanda di indossare guanti di gomma e scarpe antiscivolo.

• In presenza di capelli lunghi si prega di coprirli con una rete.

8 Utilizzare il cavo esclusivamente per lo scopo per cui è stato创建工作.

• Non utilizzato il cavo per staccare la spina alla presa. Salvaguardare il cavo da elevate temperature,olio e spigoli taglienti.

9 Preendersi cura con costanza degli attrezzi.

• Conservare il compressore in modo pulito, idoneo e sicuro per lavorare.
  -Seguire leistruzioni per la manutenzione.
• Controllare regolarmente il cavo di alimentazione dell'apparecchio elettrico e, in caso di danni, farlo sostituire da un technician specializzato.
• Controllare regolarmente tutte le prolonghe e sostituirle qualora siano danneggiate.

10 Staccare la spina dalla presa di corrente.

-In caso di mancato utilizzo dell'apparecchio elettrico, prima di effettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

11 Evitare l'accensione involontaria.

• Assicurarsi che al momento dell'insertimento della spina nella presa elettrica, l'interruttore sua disinserito.

12 Utilizzare prolonghe per uso esterno

• All'aperto utilizzato solamente prolonghe ade guate e contrassegnate per tale utilizzato.
• Utilizzato l'avolgicavo solo quando questo è srotolato.

13 Prestare attenuatione.

-Fare attenzione alle operazioni effettuate. Accingersi a compiere il lavoro con ragionevolezza. Non utilizzato l'apparecchio quando si è distratti.

14 Verificare l'apparecchio per identificare eventuali parti danneggiate.

• Prima dell'uso dell'apparecchio, verificare il corretto funzionamento di tutti i dispositivi di protezione o sostuire le parti difettose.
• Controllare che le parti mobili funzionino correttamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo correttore e osservare tutte le condizioni atte a garantire un regolare funzionamento dell'apparecchio elettrico.
• I dispositivi di sicurezza o le parti danneggiata devono essere riparati o sostituita a regola d'arte da un'officina di riparazione riconosciunta, a meno diindicazioni diverse fornite nelle istruzioni d'uso.
  Gli interrupttori danneggiati devono essere sostituiti da un'officina del Centro Assistenza.
• Non utilizzato cavi di collegamento difettosi o danneggiati.
• Non utilizzato apparecchi elettrici il cui interrottore non può essere inserito e disinserito.

15 Far riparare l'apparecchio da un elettricista qualificato.
- Questo appearecchio elettrico è conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persona qualificate utilizzando pezzi di ricambio originali; in caso contrario potrebbero derivare incidenti per l'utilizzatore.
16 Attenzione!
- Per la propria sicurezza, utilizes solo accessori e disponivi aggiuntivi specificati nel manuale di istruzioni o raccomandi dal produttore o specificati. L'utilizzo di strumento o accessori non raccomandi nel manuale d'uso o nel catalogo vuo provocare lesioni personali.
17 Rumore
- Quando si utilizes il compressore, ricorrere a una protezione uditiva.
18 Sostituzione del cavo di collegamento
- Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o un elettricista qualificato al fine di evitare pericoli. Pericolo di scosse elettriche
19 Gonfiaggio di pneumatici
- ATTENZIONE! Il manometro non è tarato! Controllare la pressione immediatamente dopo il gonfiaggio con un manometro adatto, ad esempio presso una stazione di servizio.
20 Compressori portatili per lavori in cantiere
- Assicurarsi che tutti i tubi e i raccordi siano adatti per la pressione di esercizio massima consentita del compressore.
21 Luogo di installmente
- POSIZIONARE IL COMPRESSORE SU UNA SUPERFICIE PIANA.
22 Attenzione!
- Lo strumento più essere utilizzato da bambini a partire da 8 anni di età, nonché da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e conoscenze specifiche in merito al suo uso, nel caso siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso dello strumento e dei pericoli che possono derivarne.
- I bambini non devono giocare con lo strumento.
-La pulizia e la manutenzione non possono essere eseguite da bambini.
23 I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.
24 Evitare forti sollecitationi sulsystema di tubi, utilizzando raccordi per tubi flessibili, al fine di impedire la formazione di punti di piegatura.

Avviso! Questo eletttroutensile genera un campomagnetico durante l'esercizio. Tale campo cui danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni seri o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzato l'eletttroutensile.

AVVISI DI SICUREZZA SUPPLEMENTARI

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di uszioni.
• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.
• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.
• Quando sionga con la pistola soffiaggio indossare occhiali di protezione. Corpi estranei e partisoffiate possono provocare lesioni.
• Con la pistola di soffiaggio non soffiare su persone o pulire gli abiti indossati. Pericolo di infortuni!

Avvisi di sicurezza con spruzzi di colore

• Non utilizzato vernici o solventi con un punto di inflammabilità inferiore a 55^ . Pericolo di esplosione!
• Vernici e solventi non si scaldano. Pericolo di esplsozione!
• Se si lavora con liquidi pericolosi per la salute, sono necessari dispositivi con filtering di protezione (maschere viso). Osservare le misure di protezione dei produttori di tali sostanze.
• Devono essere rispetto le specifiche e le marca-ture di materiali pericolosi riportate sulle confezioni dei materiali da utilizzare. Devono essere preseneecessarie precauzioni supplementari in particolare in merito all'utilizzo di indumenti e maschere appropriate.
• Durante lo spruzzo, nonché nell'area di lavoro, è vietato fumare. Pericolo di esplosione! Anche i vapori delle vernici sono altamente infiammabili.
• Caminetti, fiamme libere o macchine generatrici di scintille non devono essere nei dintorni o essere utilizzate.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I vapori delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30m^3 e deve essere garantito un sufficiente ricambio d'aria durante la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Durante la spruzzatura di sostanze inflammabili o pericolose osservare le disposizioni delle autorità di Polizia locali.

Non lavorare su tubi di pressione in PVC con acqua ragia, alcohol butilico e cloruro di metile. Que-ste sostanze danneggiano il tubo della pressione.

6. Dati tecnici

Collegamento alla rete 220 - 240 V~ 50 Hz

Potenza motore max. 1100 W
Modalità operativa S3 15%
Numero di giri del compres-sore	3750 min-1
Pressione di funzionamento ca. 8 bar
Aspirazione teo. ca. 180 l/min
Livello di potenza acusticaLWA	97 dB(A)
Incertezza Kwa	1 93 dB
Grado di protezione IP20
Grado di protezione II
Peso dispositivo	5,5 kg

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'udito.

Rischio residuo

Rispettare leindicazioni di manutenzione e sicurezza definite all'interno delle istruzioni per l'uso. Fare sempre attenzione durante il lavoro e mantene relet altre persone presenta un distanza di sicurezza rispetto alla propria postazione di lavoro.

Anche se lo strumento viene utilizzato in modo corretto sussiste sempre comunique un certo rischio residuo che non può essere escludo. In base al tipo e alla struttura dello strumento, possono derivare i seguenti potenziali pericoli:

• Messa in funzione involontaria del prodotto.
  Danni all'udito se non si indossano otoprotettori adeguati.
• Particelle di sporco, polvere etc. possono arrivare negli occhi o sul viso nonostante si indossino occhiali di protezione.
• Possibile inalazione di particelle sollevate nell'aria.

7. Prima della messa in servizio

Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetta.

• Controllare il dispositivo per individuare eventuale danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto alla quale il compressore è stato consegnato.

L'installazione del compressore deve al avvenire in prossimità del consumatore.
- Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).
Assicurarsi che l'aria aspirata sia asciutta e sanza polvere.
Non posizionare il compressore in ambienti umidi o bagnati.
- Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperature ambiente da +5^ a 40^ ). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi o inflammabili.
- Il compressore è adatto per l'uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d'acqua, l'uso non è consentito.

8. Installazione e funzionamento

Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

Collegamento alla rete elettrica

• Il compressore può essere collegato ad una normale presa 220 - 240V ~ 50 Hz, la quale è protetta da 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetto dati.
• Evitare cavi lunghi, nonché prolonghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.
  A temperatura inferiore a +5^ I'avvio del motore diventa dificoltoso a causa dell'attrito.

Interruttore On/Off (Fig. 1)

• Premendo il pulsante (2) in posizione I il compresso si accende.
• Per spagnere il compressore il pulsante (2) delve essere nella posizione 0.

Esecuzione dei collegamenti (Fig. 3, 4)

Attenzione! Spagnere in primis l'apparecchio

Tenere stretto il giunto di accoppiamento per evitare lesioni dovute allo scatto all'indietro del flessibile.

• Collegare il raccordo filettato del proprio dispositivo ad aria compressa al relative flessibile pneumatico (5) del compressore.
• Se si desidera scollegare di nuovo quello raccordo, tirare all'indietro il sistema di inesto rapido (4) sul flessibile dell'aria compressa (5).

Utilizzato del sistema di gonfiaggio degli pneumatici (Fig. 6, 7, 8)

Il compressore ad aria compressa per il gonfiaggio degli pneumatici (G) serve a gonfiare pneumatici di auto; con i relativi accessori cui si sono utilizzato anche per il gonfiaggio e la regolazione di pneumatici di bicyclette, gommoni, materassini gonfiabili, palloni, etc.

Azionando la valvola di scarico (7) è possibile rilasciare la pressione.

Attenzione! Il manometro non è tarato!

Si prega di controllare l'aria compressa dopo il gonfiaggio, utilizzando uno strumento adatto.

Utilizzo della pistola di soffiaggio

É possiblè utilisezzare ilsystemadi gonfiaggio degli pneumatici (G)anche comme pistola di soffiaggio,per pulire spazi vuoti e superfici sporche,nonché strumenti di lavoro.

A tale proposito, rimuovere per prima casa il flessibili con l'adattatore della valvola (8).

Avvitare a quello punto l'adattatore di pulizia per sofiaggio (D) con ilsystema di gonfiaggio degli pneumatici (G).

Utilizzo del kit adattatore

Il kit adattatore vi permette di sfruttare le seguenti altri possibilità di utilizzo del sistema di gonfiaggio degli pneumatici:

• Si possono gonfiare i palloni utilizzando il relative ago per pallone (F).
  L'adattatore per valvole (E) permette il gonfiaggio di pneumatici da bicycletta.
• Il riempimento di piscine gonfiabili, materassi gonfiabili o gommoni è possibile mediante l'adattatore supplementare (K).
• Si possono riempireanche articoli con valvole a vite (ad es. gommoni) mediante I'adattatore per valvola a vite (J).
• Possibile sgonfiaggio di prodotti di grande dimensioni. A tale proposito, si possono utilizzato gli adattatori per valvole di scarico (C).
• I due adattatori conici universali (A / B) sono essere allo stesso modo impiegati per gonfiare materassini gonfiabili.

9. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolonghe devono soddisfare queste prescrizioni.

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passareattraverso le fissure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in direzione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata instal-lazione della presa a muro.
• Presenza di fenditure consequences all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica. I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzato esclusivamente cavi di collegamento recanti il contrassegno H05VV-F.

L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 220 - 240 V~.
• Le prolonghe devono essere lunghe fino a 25 m e devono ave una sezione di 1,5 mm quadrati.

Gli interventi all'impiano elettrico devono essere effettuati solo da tecnici specializzati in apparecchia-ture elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
• Dati della piastrina delle specifiche del motore

10. Pulizia,manutenzione e conservazione

Attenzione!

Prima di agli intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

Attenzione!

Attendere che il dispositivo si sua completeness raffreddato! Pericolo di usioni!

Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

Pulizia

• Mantenere il dispositorio sensa polvere e sporco, per quanto possibile. Pulire il dispositorio con un panno pulito o soffiare con aria compressa a bassa pressione.
• Si consiglia di pulire il dispositorio after ogni utilizzato.
• Pulire l'apparecchio con un panno umido e un po di sapone. Non usare solventi o detergenti che pottrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione a non far entrare acqua nell'apparecchio.
• Tubo e dispositiivi di spruzzo devono essere scollegati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o similii.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di quosto prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: accoppiamento

• non necessariamente compreso tra gli elementi forniti!

Conservazione

Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Specnere il compressore in modo che non possa essere usato da personne non autorizzate.

Attenzione!

Conservare il compressore in un luogo asciutto e inaccessibile per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

Stocccaggio potere spina, tubo e accessori(Fig. 2)

• Il cavo di alimentazione (6) più essere sistematico al lato del compressore
• Il tubo dell'aria può essere alloggiato nell'apposto

11. Trasporto

• Il dispositorio può essere trasportato alla relativa impugnatura (1) (Fig. 5).

12. Smaltimento e ricicchio

Il dispositorio viene fornito in una confazione per evitare danni durante il trasporto. Questa conferenza è realizzata con materie prime e può quando essere riutilizzata o può essere riciclata. Il dispositorio e i loro accessori sono realizzati con materiali differenti come il metallo e la plastica. Portare i componenti difettosi in luoghi idonei allo smaltimento di rifiuti pecicolosi. Chiedere al proprio rivenditore o al proprio Comune di residenza!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo symbolo indica che il prodotto non de- ve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elet

tronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposto centro di raccolta. Questo cui assere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o segnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati cui ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contente negli strumenti elettrici ed elettronici. Uno smaltimento correto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

13. Risoluzione dei guasti

Guasto Possibile causa Soluzione
Il compressore non funziona.	Tensione di rete assente.Tensione troppo bassa.Temperatura esterna troppo bassa.Motore surriscaldato	Verificare cavo, spina, fusibile e presa.Evitare prolonghe troppo lunghe. Utilizzare ca-vi con sufficientisezioni.Non utilizzato con una temperatura esterna in-feriore a +5°C.Lasciare raffreddare il motore, se necessario,eliminare la causa del guasto.
Il compressore funziona,ma alla pressione.	Perdita della valvola di non ritorno.Guarnizioni rotte.	Sostituire la valvola di non ritorno.Controlare le guarnizioni, far sostituire le guar-nizioni rotte in un'officina.
Il compressore è infunzione, la pressione èindicata sul manometro,tuttavia gli strumenti nonfunzionano.	I flessibili di collegamento perdono.II giunto rapido perde.	Verificare il tubo flessibile e gli utensili, se ne-cessario sostituire.Verificare il giunto rapido, se necessario sostiturlo.

Seadmel olevate sumbolite selgitus

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dellacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dellacquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiano Gratismente qualiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabricati da moi garantiamo solo nella misura nella quale moi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
