MANUALE UTENTE HC26 SCHEPPACH

Legenda delle symboli sullo strumento

Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!.

Indossare protezioni per l'udito. L'esposizione al rumore più causare la perdita dell'udito.

Fate attenzione alle parti molto calde.

Segnalazione di tensione elettrica

Attenzione al riavvio automatico. Tenere lontani i terzi dall'area di lavoro del disposativo!

Attenzione! Prima della prima messa in esercizio controllate il livello dell'olio e sostituite il relativo tappo a vite!

#

1. Introduzione 46
2. Descrizione dell'apparecchio 46
3. Fornitura 46
4. Utilizzo conforme alla destinazione prevista 47
5. Indicazioni di sicurezza 47
6. Dati tecnici 49
7. Prima della messa in funzione 49
8. Installazione e modalità d'uso 49
9. Allaccio elettrico 50
10. Pulizia, manutenzione e conservazione 51
11. Smaltimento e riciclaggio 52
12. Risoluzione dei guasti 53

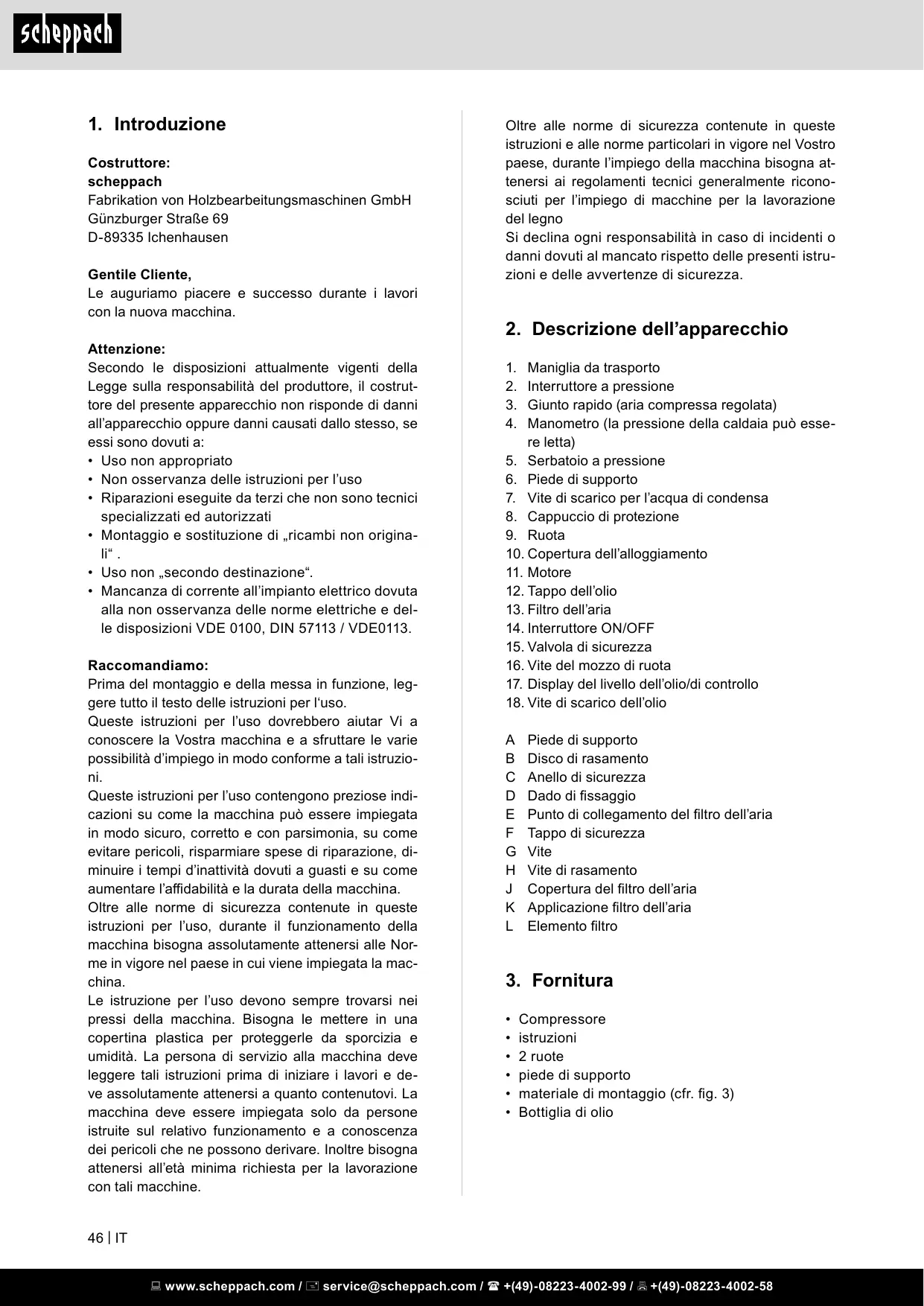

1. Introduzione

Costruttore:

scheppach

Le auguriamo piacere e successo durante i lavori con la nuova macchina.

Attenzione:

Secondo le disposizioni attualmente vigenti della Legge sulla responsabilità del produttore, il costruttore del presente apparecchio non risponde di danni all'apparecchio oppure danni causati dallo stesso, se fiss sono dovuti a:

• Uso non appropriato
  Non osservanza delle istruzioni per l'uso
• Riparazioni eseguite da terzi che non sono tecnici specializzati ed autorizzati
• Montaggio e sostituzione di „ricambi non originali".
• Uso non „secondo destinazione".
• Mancanza di corrente all'impianto elettrico dovuta alla non osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.

Raccomandiamo:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Queste istruzioni per l'uso dovrebbero aiutar Vi a conoscere la Vostra macchina e a sfruttare le varie possibilità d'impiego in modo conforme a tali istruzioni.

Queste istruzioni per l'uso contengono prezioso indicatori su come la macchina più essere impiegata in modo sicuro, corretto e con parsimonia, su come evitare pericoli, risparmiare spese di riparazione, diminuire i tempi d'inattività dovuti a guasti e su come aumento l'affidabilità e la durata della macchina.

Oltre alle norme di sicurezza containute in queste istruzioni per l'uso, durante il funzionamento della macchina bisogna assolutamente attenersi alle Norme in vigore nel paese in cui viene impiegata la macchina.

Le istruzione per l'uso devono sempre trovarsi nei pressi della macchina. Bisogna le mettere in una copertina plastica per proteggerle da sporcizia e umidità. La persona di servizio alla macchina deve leggere tali istruzioni prima di iniziare i lavori e deve assolutamente attenersi a quanto contentuvi. La macchina deve essere impiegata solo da persone istruite sul relativo funzionamento e a conoscenza dei pericolchi che ne possono derivare. Inoltre bisogna attenersi all'ètà minima richiesta per la lavorazione con tali macchine.

Oltre alle norme di sicurezza containute in queste istruzioni e alle norme particolari in vigore nel Vostro paese, durante l'impiego della macchina bisogna attenersi ai regolamenti tecnici generalmente riconosciuti per l'impiego di macchine per la lavorazione del legno

Si declina agli responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dell'apparecchio

1. Maniglia da trasporto
2. Interruttore a pressione
3. Giunto rapido (aria compressa regolata)
4. Manometro (la pressione della caldaia può essere letta)
5. Serbatoio a pressione
6. Piede di supporto
7. Vite di scarico per l'acqua di condensa
8. Cappuccio di protezione
9. Ruota
10. Copertura dell'alloggiamento
    11.Motore
11. Tappodell'olio
12. Filtrodell'aria
13. Interru tture ON/OFF
14. Valvola di sicurezza
15. Vite del MOZzo di ruota
16. Display del livello dell'olio/di controllo
17. Vite di scarico dell'olio

A Piede di supporto
B Disco di rasamento
C Anello di sicurezza
D Dado di fissaggio
E Punto di collegamento del filtro dell'aria
F Tappo di sicurezza
G Vite
H Vite di rasamento
J Copertura del filtro dell'aria
K Applicazione filtro dell'aria
L Elemento filtro

3. Fornitura

• Compressore
• istruzioni
• 2 ruote
• piede di supporto

• materiale di montaggio (cfr. fig. 3)
  Bottiglia di olio

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.

• Togliete il materiale d'imballaggio eanche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono gliacattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolodi ingerimento e soffocamento!

4. Utilizzo conforme alla destinazione prevista

Il compressore serve per produrre aria compressa per utensili da azionare con una quantità di aria compressa fi no a ca. 189 l/min (per es. gonfi agomme, pistole di soffi aggio e pistole di verniciatura). A causa della portata di aria limitata non è possibile azionare utensili che richiedono un consumo molto elevato di aria (per es. Levigatrici orbitali, levigatrici a barra e avvitatori a percussione).

Utilizzato lo macchina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il fabbricante, è unico responsabile dei anni o delle lesions provocati da un uso non conforme.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attivita equivalent.

5. Indicazioni di sicurezza

Attenzione! Quando si usano elettroutensili, per proteggersi da scossa elettrica, lesioni e pericolo d'incendio, vanno rispetto le seguenti misure di sicurezza fondamentali. Leggere tutte le avventenze, prima di usare il presente elettroutensile e conservare con cura le avventenze per la sicurezza.

Lavoro sicuro

1 Mantenere in ordine l'area di lavoro

• Il disordine nell'area di lavoro cui cassetare infortuni.

2 Tenereconto dell'influenza dell'ambiente circostante

• Non esporre gli utensili elettrici alla pioggia.
• Non utilizzato gli utensili elettrici in ambiente umido o bagnato. Pericolo a causa di scosse elettriche!
• Provvedere ad una buona illuminazione della zona di lavoro.
• Non utilizzato gli utensili elettrici in luoghi esposti a rischio di incendio o esplosione.

3 Proteggersi da scosse elettriche

• Evitare il contatto del corpo con componenti messi a terra (come ad es. tubi, radiatori, piastre elettriche, dispositivi refrigeranti).

4 Tenete lontani i bambini!

• Impedite alle altre persone di toccare l'utensile o ilcavo, tenetele lontane alla vostra zona di lavoro.

5 Conservare gli utensili elettrici non utilizzati in modo sicuro

• Utensili elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori alla portata di bambini.

6 Non sovraccaricare l'utensile elettrico

• Si lavora meglio e più sicuri nell'intervallo di potenzaindicato.

7 Indossare abbligamento adeguato

• Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.
• Eseguendo lavori all'aperto si consiglia di portare guanti di gomma e scarpe che non scivolano. Se avete i capelli lunghi, raccoglieteli in una retina.
• In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

8 Nonutilizzare il cavo per scopi non previsti

• Non utilizzato il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore,olio e spigoli appuntiti.

9 Preendersi cura degli elettroutensili con attenzione

• Tenete il compressore pulito per lavorare bene ed in modo sicuro. Seguite le regole di manutenzione.
• Controllare regolarmente il cavo di collegamento dell'elettroutensile e farlo sostituire da un technician in caso di danneggiamento.
• Verificare regolarmente i cavi di prolunga e sostitui rì qualora fosso rer danneggiati.

10 Estrarre la spina dalla presa

• In caso di inutilizzo dell'elettroutensile, prima della manutenzione e durante la sostituzione degli utensili, ad es. lama, perforatrice, fresatrice.
  11 Evitare I'avvamento inavvertito
• Accertarsi che l'interruttore sia spento quando si insertisce la spina nella presa.

12 Utilizzato il cavo di prolunga per la zona esterna

• All'aperto utilizzare solo cavi di prolunga consentiti e opportunistamente contrassegnati a tale scopo.
• Utilizzare il tamburo avvolgicavo solo in statosrotolato.

13 Prestare attenzione

• Fare attenzione a casa si sta facendo. Lavorare con consapevolezza. Non utilizzato l'elettroutensile in caso di mancata concentrazione.

14 Verificare che l'elettROUTensile non sia danneggiato

• Prima dell'ulteriore utilizzo dell'elettroutensile, controllare attendamente che i dispositivi di protezione ed altri componenti funzionino perfettamente e in modo conforme.
• Verificare che i componenti mobili funzionino perfettamente e non siano incastrati o che i componenti non siano danneggiati. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'lettroutensile.
• Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti da un'officina specializzata riconosciuta in modo conforme, salvo diversamente indicato nelle istruzioni per l'uso.
• Interruttori danneggiati devono essere sostituiti presso un'officina di assistenza clienti.
• Non utilizzare cavi di collegamento difettosi o danneggiati.
• Non utilizzato elettroutensili in cui l'interruttore non può essere acceso o spento.

15 Far riparare l'electroutensile da un technician elettricista qualificato
- Questo elettrotensile soddisfa le disposizioni di sicurezza in vigore. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.
16 Attenzione!
- Per la vostra sicurezza usate solo accessory ed apparente complementari riportati nelle istruzioni per l'uso oppure consigliati o indicate dal produttore. L'uso di utensili o di accessory diversi da quelli consigliati nelle istruzioni per l'uso o nel catalogo cui lo comportare il rischio di lesioni alla vostra persona.
17 Rumore
- Quando utilizezate il compressore indossate cuffie antirumore.
18 Sostituzione del cavo di alimentazione
Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o da un elettricista specializzato così da evitare incidenti. Pericolo a causa di scosse elettriche!

19 Gonfiare i pneumatici

• Controllate la pressione dei pneumatici subito dopo averli gonfiati tramite un apposto manometro, ad es. a una stazione di benzina.
  20 Motocompressori da cantiere
• Controllate che tutti i tubi e i raccordi siano adatti alla massima pressione di esercizio consentita del compressore.
  21 Luogo di installmente
  Installate il compressore solamente su una superficie pianà.

Avviso! Questo eletttrutensile genera un Campo magnetico durante l'esercizio. Tale campo più danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioniserie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzato l'eletttrutensile.

ULTERIORI AVVISI DI SICUREZZA

Avvertenze di sicurezza per lavori da eseguire con aria compressa e pistol di soffiaggio.

• La pompa del compressore e le tubazioni raggiungono delle temperature elevate durante l'esercizio. Il contatto causa usioni.
• L'aria aspirata dal compressore deve essere priva di altre sostanze che possano causare incendi o esplosioni nella pompa del compressore.
• Nell'allentare l'attacco del tubo tenete fermo con la mano il componente di attacco. In quello modo evitate il verificarsi di lesioni dovute a movimento bruschi del tubo.
• Portate occhiali protettivi nel lavorare con la pistola di soffiaggio. I corpi estranei e le parti spostate dal getto d'aria possono disponibile causare lesioni.
• Non dirigete il getto d'aria della pistola di sofiaggio versuso persone e non usatelo per pulire indumenti quando sono indossati. Pericolo di lesions!

Avvertenze di sicurezza per quando si spruzzza colore

• Non utilizzato vernici o solventi con un punto di inflammabilità inferiore a 55^ c. Pericolo di esplosione!
• Non riscaldate vernici o solventi. Pericolo di esplosione!
• Se vengono impiegati liquidi nocivi alla salute sono necessari dei dispositivi protettivi di filtrazione (maschere). Tenete presenteanche leindicazioni circa le misure protettive fornite dal produttore di tali sostanze.

• Si devono osservare leindicazioni ed i codici dell'ordinamento sulle sostenze pericolose applicati sulle confezioni dei materiali lavorati. Eventualmente si devono prendere ulterior misure di protezione, in particolare l'uso di indumenti e maschere adatti.

• Non si deve fumare durante l'opération di spruzzatura e nel locale di lavoro. Pericolo di esplosion! Anche i vapori di colore sono disponibile inflammabili.

• Non ci devono essere e non devono essere usati focolari, fiamme vivere o machine che producano scintille.
  Non tenete o consumate cibi e bevande nel locale di lavoro. I vapori di colore sono nocivi alla salute.
• Il locale di lavoro deve avera una cubature maggiore di 30m^3 e deve essere garantito un ricambio di aria sufficiente per la spruzzatura e l'essiccamento. Non dirigete il getto controvento. Nello spruzzare sostanze infiammabili ovvero pericolose rispetto fondamentalemente le disposizioni delle autorità di polizia locali.
• Non usate fluidi quali benzina solvente, alcol butilico o cloruro di metilene in combinazione con tubi di mandata in pvc. Questi fluidi provocano danni irreparabili al tubo di mandata.

Esercizio di serbatoi a pressione

• Chi utilizza un serbatoio a pressione deve tenerlo in buone condizioni, uso in modo regolare, tenerlo controllato, eseguire subito i lavori necessari di manutenzione e riparazione e prendere le misure di sicurezza necessarie a seconda della situazione.
• Le autorità addette alla sorveglianza possono disporre misure di controllo necessarie nel caso specifico.
• Un serbatoio a pressione non deve essere usato se presenta dei difetti che rappresentino un rischio per i dipendenti o per terzi.
• Prima di anni utilizzato controllate che il serbatoio a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un serbatoio a pressione danneggiato o arrugginito. Se notate dei dati, rivolgetevi all'officina del servizio assistenza clienti.

Conservate le avventenze di sicurezza in luogo sicuro.

6. Dati tecnici

Allacciamento di rete	230 V~ 50 Hz
Potenza del motore	max. 1500 W
Modalità di esercizio	S1
Numero di giri del compressore	2850 min-1
Volume del serbatoio a pressione	ca. 24 l
Pressione di esercizio	ca. 8 bar
Portata di aspirazione teor.	ca. 220 l/min
Livello di potenza sonora LWA	93 dB(A)
Incertezza KWA	2.4 dB

Tipodi protezione	IP20
Peso dell'apparecchio	21 kg

I valori di emissione dei rumori sono stati rilevati se-
condo la norma EN ISO 2151.

Portate cuffie antirumore.

L'effetto del rumore più causare la perdita dell'udito.

7. Prima della messa in funzione

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetto di identificazione corrispondano a quelli di rete.

• Rimuovere, prima della messa in funzione iniziale, il tappo per il trasporto (12) e riempire il monoblocco con orio, come descririto al punto 8.4.
• Verificate che l'apparecchio non presenti Danni dovuti al trasporto. Comunicate subito alla ditta di trasporti eventuali danni del compressore al momento della segna.
• L'installazione del compressore deve avvenire nelle vicinanzihe dell'utenza.
• Si devono evitare lunghe tubazioni dell'aria e lunghi cavi di alimentazione (cavi di prolunga).
• Accertatevi che l'aria aspirata sua asciutta e priva di polvere.
• Non installare il compressore in un ambiente umido o bagnato.
• Il compressore delve venire usato soltanto in luoghi adatti (ben aerati, temperature ambiente da +5^ a 40^ ). Nel locale non ci devono essere polveri, acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti. Non è consentito l'uso in zone dove si lavori con spruzzi d'acqua.

8. Installazione e modalità d'uso

Attenzione!

Prima della messa in funzione, è assolutamente necessario montare completamente l'apparecchio!

Ai fini del montaggio è necessario quando segue: 1 cacciavite, 1 chiavi fisse da 13mm (non incluse nella fornitura)

8.1 Montaggio delle ruote (9)

• Montare le ruote fornite in dotazione (9) conformamente a quanto illustrato nella figura 4.

8.2 Montaggio del piede di supporto (A)

• Montare il piede di supporto fornito (A) conformamente a quanto illustrato nella figura 5.

8.3 Montaggio del filtro dell'aria (13)

• Rimuovere il tappo da trasporto (fig. 10 pos. F) e fissare il filtrlo dell'aria (fig. 11 / 13) sull'apparecchio ruotando in senso orario (N) (fig. 12).
• Svitare, ai fini della manutenzione, il filtro dell'aria (13) ruotando in senso antiorario (M) (fig. 12).

8.4 Sostituzione del coperchio di trasporto (Fig. 7 - 9)

• Rimuovere il coperchio per il trasporto (12) dell'aperture di rabbocco dell'olio.

Riempire con l'olio per compressore in dotazione il monoblocco e insere il tappo di chiusura dell'olio nell'apertura di riempimento dell'olio.

Controllo del livello dell'olio (Fig. 7 - 9)

Avverenza: controllare assolutamente il livello dell'olio prima di procedere al primo utilizzato!

1. La messa in funzione dell'apparecchio sono olio causa danni irreparabili e il consequences annulamento della garanzia.
2. Rimuovere il tappo in plastica in alto sulla cassetta dell'alloggiamento del compressore (cfr. fig. 7).
3. Controllare il livello dell'olioattraverso il vetro di ispezione (fig. 9 pos. 17). Il livello dell'olio deve trovari all'interno del cerchio rosso (cfr. fig. 9 pos. 17.1).
4. Applicare il tappo (fig. 8 pos. 12) fornito in dotazione e serrarlo.

8.5 Collegamento alla rete

• Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Quest'ultima può venire collegata a qualsiasi presa con messa a terra da 230V 50Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio (indicata sulla targhetta di identificazione dell'apparecchio).
• I cavi lunghi di alimentazione nonché prolonghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore.
• In caso di temperature inferiore a +5^ C l'avvio del motore più essere più difficile.

8.6 Interruttore ON/OFF (fig. 2 pos. 14)

• Per attivare il compressore, è necessario tirare verso l'alto l'interruttore ON/OFF (14)
• Per la disattivazione, l'interruttore ON/OFF (14)iene invece premuto verso il basso.

8.7 Impostazione dell'interruttore a pressione

• L'interruttore a pressione (2) è impostato in modo predefinito.

Pressione di attivazione: ca. 6 bar

Pressione di disattivazione: ca. 8 bar

8.8 Sovraccarico

• Il compressore dispone di una protezione automatica contro il sovraccarico termico. La protezione si attiva nel caso in cui venga raggiunta una temperatura troppo elevata del motore.
• L'apparecchioiene disattivato. Una nuova messa in funzione dell'apparecchio è quindi possibile soltanto dopo il raffreddamento e in seguito.

• In seguito all'attivazione, procedere nel seguente modo:

• lasciarraffreddare l'apparecchio.

9. Allaccio elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti.

L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven-gono fatti passareattraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati delle operazioni di distacco alla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolò mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controlo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare sostanto i cavi di alimentazione con la dicitura H05VV-F.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata

La tensione di alimentazione deve essere di 230V I cavi di prolunga fino a 25 m di lunghezza devono ave una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impiano elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore

10. Pulizia, manutenzione e conservazione

Attenzione!

Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente! Pericolo di lesionsi a causa di impulsi di corrente!

Attenzione!

Aspettate che l'apparecchio si sia completeness raffreddato! Pericolo di usioni!

Attenzione!

Prima di tutti i lavori di pulizia e di manutenzione si deve eliminare la pressione dall'apparecchio! Pericolò di lesioni!

10.1 Pulizia

• Tenete l'apparecchio il più possibile libero da polvere e sporco. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a Bassa pressione.
• Consiglio di pulire l'apparecchio subito durante averlo usato.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimo potrebbero danneggiare le parti in plastic dell'apparecchio. Fa- te attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.
• Il tubo e gli strumenti di spruzzo devono essere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio a pressione/ dell'acqua di condensa (fig. 1)

Attenzione!

Ai fini di una lunga conservazione del serbatoio a pressione (5), è necessario scaricare l'acqua di condensa already the vite of scarico (7).

Ridurre dapprima la pressione della caldaia (cfr. 10.8). Per aprire la vite di scarico, ruotare in senso antiorario (dal lato inferiore del compressore in direzione della vite), in modo che l'acqua di condensa fluoriesca completeness dal serbatoio a pressione. Successivement, chiudere di nuovo la vite di scarico (rotazione in senso orario). Prima di agli messa in funzione, accertarsi che il serbatoio a pressione non presenti danni o ruggine. Non mettere in funzione il compressore nel caso in cui il serbatoio a pressione sia danneggiato o arrugginito. Qualora vengano riscontrati danni, contattare l'officina del servizio di assistenza tecnica.

10.3 Valvola di sicurezza (fig. 2 Pos. 15)

La valvola di sicurezza (15) è impostata sulla massima pressione consentita per il recipient a pressione. Non è consentito modificare la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirate brevamente l'anello fi no a quando si sente l'aria compressa che fuoriesce. Poi lasciate andare l'anello

10.4 Controllo regolare del livello dell'olio (fig. 9)

Appoggiate il compressore su una superficie piana e dritta. Il livello dell'olio deve trovarsi tra MAX e MIN dell'apposto indicatore di livello a vista (18). Cambio dell'olio: olio consigliato: SAE 15W 40 o equivalente. La prima carica di olio deve essere sostituita durante 100 ore di esercizio; in seguito si deve scaricare l'olio agli 500 ore di esercizio e riempire di olio nuovo.

10.5 Cambio dell'olio (fig. 9)

Spagnere il motore e staccare la spina alla presa.
Dopo aver scaricato la pressione eventualmente presente, è possibile svitare la vite di scarico dell'olio (17) della pompa del compressore.

Affinché l'olio non possa fuoriuscire in modo non controllato, tenere un piccolo canale in lamiere al di fatto della stessa e raccogliere l'olio in un contentatore. Nel caso in cui l'olio non fuoriesca Completely, si consiglia di inclinarre un po' il compressore.

Dopo aver scaricato l'olio, applicare nuovamente la vite di scarico (17).

Smaltire l'olio dismesso presso un apposto centro di smaltimento dell'olio.

Per aggiuunger la quantità d'olio corretta, accertarsi che il compressore si trovi su una superficie piana. Versare il nuovoolioattraverso l'apposita aperture di riempimento (fig. 8 pos. 12.1), fino al raggiungimento del livello massimo dell'olio.

Quest'ultimo è indicato da un punto rosso sul vetro di ispezione dell'olio (17) (fig. 9 pos. 17.1). Non superare il livello massimo. Una quantità eccessiva causerebbe danni all'apparecchio. Applicare nuovamente il tazzo dell'olio (fig. 8 pos. 12) all'apposita aperture (fig. 8 pos. 12.1).

10.6 Pulizia del filtro di aspirazione (fig. 11, 12)

Il filtering di aspirazione impedisce che vengano aspirati polvere e sporco. Questo filtering deve essere pulito almeno agli 300 ore di esercizio. Un filtering di aspirazione ostruito riduce notevolmente il rendimento del compressore. Togliete il filtering di aspirazione svitando la vita ad alette (G).

Togliete poi il coperchio del filtrio (J). Ora potete estrarre il filtrio dell'aria (L) e il suo involucro (K). Da- te dei colpi leggeri al filtrio dell'aria, al suo coperchio e al suo involucro.

Questi componenti devono poi essere puliti con un getto di aria compressa (ca. 3 bar) e rimontati nell'ordine inverso.

10.7 Conservazione

Attenzione!

Staccate la spina alla presa di corrente, sfi atate l'apparecchio e tutti gli utensili ad aria compressa adesso collegati. Tenete il compressore in modo tale che non possa essereMESSO in funzione da persone non autorizzate.

Attenzione!

Tenete il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltatelo, conservato solo diritto! Può fuoriuscire dell'olio!

10.8 Scarico di sovrappressione

Scaricate la sovrappressione nel compressore, spe-gnendo il compressore e consumando l'aria compressa presente ancora nel serbatoio a pressione, per es. con un utensile ad aria compressa al minimo oppure con una pistola di soffiaggio.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: Giunto rapido,hetto di aspi-razione

• non necessariamente compreso tra gli elementi forniti!

11. Smaltimento e riciciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i peszzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negazio specializzato o all'aministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo significato indica che il prodotto non de- ve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consecnato presso un apposto centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o segnandolo presso un centro di raccolta autorizzato al ricericlaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contente negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministration comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

12.Risoluzione dei guasti

Guasto	Possible causa	Rimedio
Il compressore non funziona.	• Manca la tensione di rete.• Tensione di rete troppo bassa.• Temperatura esterna troppo bassa.• Motore surriscaldato.	• Controllare cavo, spina di rete, fusibile e presa di corrente.• Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione sufficiente del conduttore.• Non fate funzionare l'apparecchio ad una tempe- ratura esterna inferiore a +5° C.• Fate raffreddare il motore ed eventualmente eliminate la causa del surriscaldamento.
Il compressore funziona, ma non produce aria compressa.	• La valvola antiritorno perde.• Guarnizioni rovinate.• Il tappo a vite di scarico dell'accqua di condensa (9) perde.	• Fate sostuire la valvola antiritorno in un'officina specializzata.• Controllate le guarnizioni, fate sostuire le guarni- zioni difettose da un'officina specializzata.• Serrate a mano il tappo a vite. Controllate la guarni- zione della vite, eventualmente sostituitela.
Il compressore fun- ziona, il manometro indica pressione, ma gli utensili non funzio-nano.	• Perdite nei collegamenti del tubo.• L'accoppiamento rapido perde.	• Controllate ed eventualmente sostituite il tubo dell'aria compressa.• Controllate ed eventualmente sostituite l'accoppi- mento rapido.

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego correttto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo miglioramente qualsiassi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
