HC26 - Gaisa kompresors SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta tips	Gaisa kompresors
Zīmols	SCHEPPACH
Modelis	HC26
Barošanas spriegums	230 V ~ 50 Hz
Dzinēja jauda	1500 W maks.
Rotācijas ātrums	2850 apgr./min
Tvertnes tilpums	24 L
Maksimālais darba spiediens	8 bar
Ieslēgšanas spiediens	6 bar
Izslēgšanas spiediens	8 bar
Sūkšanas jauda	220 L/min
Trokšņu līmenis (LWA)	93 dB(A)
Aizsardzības klase	IP20
Svars	21 kg
Darbības režīms	S1 (nepārtraukts darbs)
Ieteicamā eļļa	SAE 15W40 vai līdzvērtīga
Eļļas maiņas intervāls	Ik pēc 500 darba stundām
Gaisa filtra tīrīšana	Ik pēc 300 darba stundām
Drošības vārsts	Jā, noregulēts uz maksimālo spiedienu
Termiskā aizsardzība	Jā, automātiska izslēgšanās pārkaršanas gadījumā
Ātrais savienojums	Jā
Manometrs	Jā, tvertnes spiedienam un regulētajam spiedienam
Nodiluma daļas	Ātrais savienojums, iesūkšanas filtrs

Bieži uzdotie jautājumi - HC26 SCHEPPACH

Kādu eļļu izmantot SCHEPPACH HC26 kompresoram?

Izmantojiet SAE 15W40 vai līdzvērtīgu kompresora eļļu. Eļļas līmenim jāatrodas starp MAX un MIN atzīmēm uz kontroles stikla (sarkanais punkts).

Kā noregulēt darba spiedienu?

Spiediens ir noregulēts rūpnīcā: ieslēgšanās pie 6 bāriem, izslēgšanās pie 8 bāriem. Nemainiet spiediena slēdža iestatījumu. Izmantojiet manometru, lai kontrolētu spiedienu.

Kā iztukšot kondensāta ūdeni?

Pēc katras lietošanas iztukšojiet spiedienu no tvertnes, pēc tam atveriet iztukšošanas filtra aizbāzni zem tvertnes (grieziet pretēji pulksteņrādītāja virzienam). Ļaujiet ūdenim izplūst, pēc tam aizveriet.

Kā tīrīt gaisa filtru?

Noņemiet gaisa filtru, griežot vāku pretēji pulksteņrādītāja virzienam. Uzklaudziniet un izpūtiet filtra elementu ar saspiestu gaisu (apmēram 3 bāri). Salieciet pretējā secībā. Tīriet ik pēc 300 darba stundām.

Kāds ir maksimālais tvertnes spiediens?

Maksimālais spiediens ir 8 bāri. Drošības vārsts ir noregulēts uz šo spiedienu, lai novērstu pārspiedienu.

Kompresors neieslēdzas, ko darīt?

Pārbaudiet elektrisko padevi (kabeli, kontaktligzdu, drošinātāju). Pārliecinieties, ka apkārtējā temperatūra ir augstāka par +5°C. Ja dzinējs ir karsts, ļaujiet tam atdzist, jo var būt aktivizējusies termiskā aizsardzība.

Kā mainīt kompresora eļļu?

Atvienojiet ierīci un iztukšojiet tvertnes spiedienu. Atskrūvējiet eļļas iztukšošanas aizbāzni (18) zem sūkņa, lai iztukšotu izlietoto eļļu. Ielejiet SAE 15W40 eļļu līdz pareizajam līmenim (sarkanais punkts uz stikla). Uzlieciet aizbāzni atpakaļ.

Vai es varu izmantot kompresoru krāsošanai ar smidzinātāju?

Jā, ar nosacījumu, ka izmantojat produktus, kuru aizdegšanās temperatūra ir augstāka par 55°C. Ievērojiet drošības norādījumus: valkājiet masku, nodrošiniet pietiekamu ventilāciju, nesmēķējiet.

Kāds ir kompresora trokšņu līmenis?

Akustiskās jaudas līmenis L_WA ir 93 dB(A). Noteikti izmantojiet dzirdes aizsardzību lietošanas laikā.

Kā transportēt kompresoru?

Izmantojiet transporta rokturi, kas atrodas ierīces augšpusē, un abus riteņus. Pārliecinieties, ka tvertnē nav spiediena un ierīce ir stabila.

LIETOŠANAS INSTRUKCIJA HC26 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Pirms lietoşanas sākşanas izlasiet un ievērojet lietoşanas instrukciju un droşības norādī-jumus!

Lietojiet ausu aizsargus. Trošņu iedarbība var izraisīt dzirdes zudumu.

Bridinājums par karstām căm

Bridinājums par elektrisko spriegumu

Bridinājums! leriće ir apríkota ar automatisku palaişanas vadību. Nelaidiet trešās personas icerces darbazonā!

Levērībai! Pirms lietoşanas uzsākşanas pārbaudiet ellas līmeni un nomainiet ellas vīṭnoto aizbāznī!

Satura rādītājs: Lappuse:

1. Ievads 74
2. Ierīces apraksts 74
3. Piegādes komplekts 74
4. Noteikumiem atbilstoša lietošana 75
5. Drošības norādījumi 75
6. Tehniskie raksturlielumi 77
7. Darbības pirms lietošanas sākšanas 77
8. Uzstādīšana un vadība 77
9. Pieslēgšana elektrotīklam 78
10. Tīrīšana, apkope un glabāšana 78
11. Utilizācija un atkārtota izmantošana 79
12. Traucējumu novēršana 80

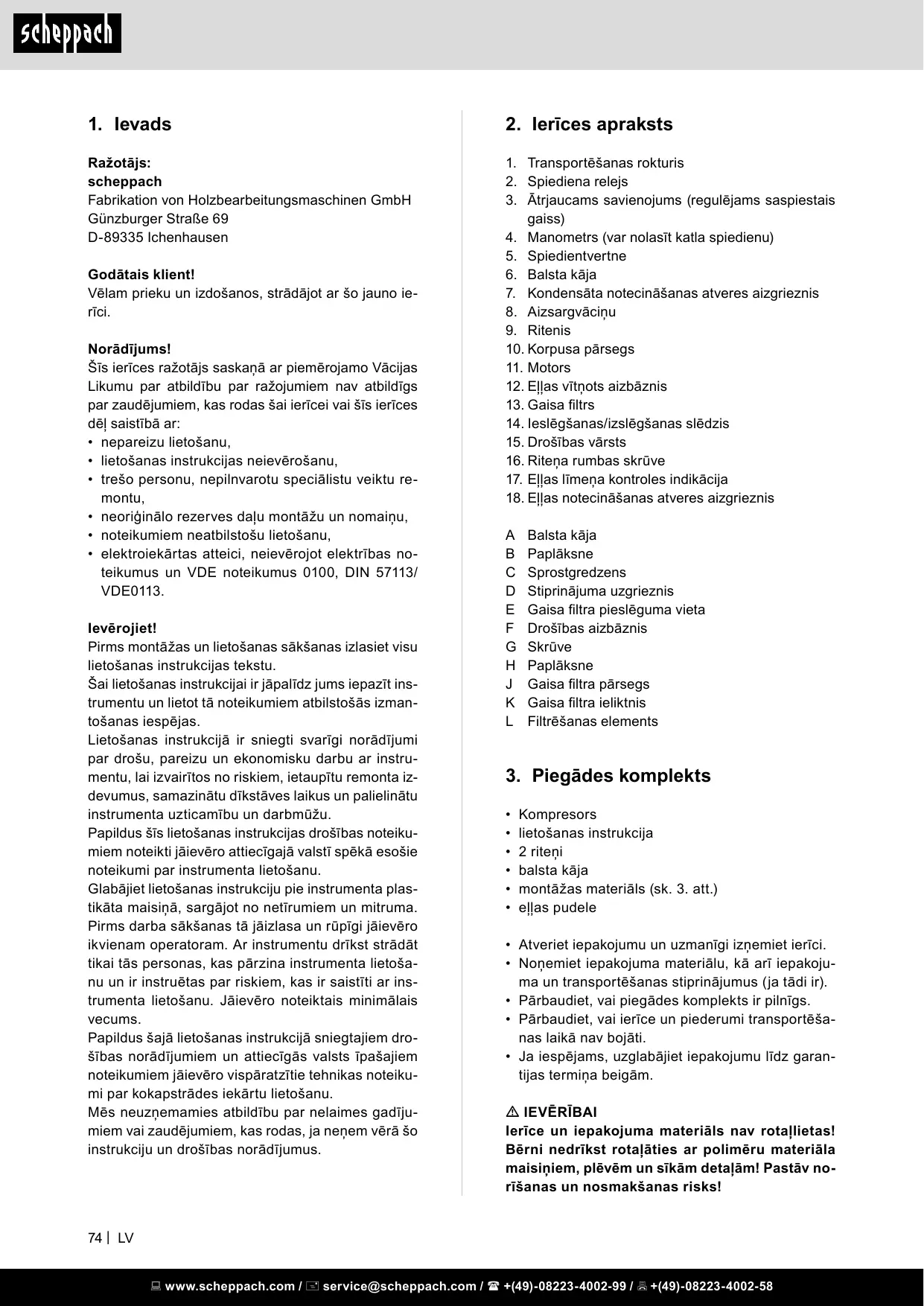

1. Ievads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu, trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriģinālo rezerves daļu montāžu un nomaiņu,
• noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

Ievērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt instrumentu un lietot tā noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar instrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu instrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par instrumenta lietošanu.

Glabājiet lietošanas instrukciju pie instrumenta plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar instrumentu drīkst strādāt tikai tās personas, kas pārzina instrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar instrumenta lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. Ierīces apraksts

1. Transportēšanas rokturis
2. Spiediena relejs
3. Atraujams savienojums (regulējams saspiestais gaiss)
4. Manometrs (var nolasīt katla spiedienu)
5. Spiedientvertne
6. Balsta kāja
7. Kondensāta notecināšanas atveres aizgrieznis
8. Aizsargvāciņš
9. Ritenis
10. Korpusa pārsegs
11. Motori
12. Eļļas notecināšanas aizbāznis
13. Gaisa filtrs
14. Ieslēgšanas/izslēgšanas slēdzis
15. Drošības vārsts
16. Riteņa rumbas skrūve
17. Eļļas līmeņa kontroles indikācija
18. Eļļas notecināšanas atveres aizgrieznis

A Balsta kāja B Paplāksne C Sprostgredzens D Stiprinājuma uzgrieznis E Gaisa filtra pieslēguma vieta F Drošības aizbāznis G Skrūve H Paplāksne J Gaisa filtra pārsegs K Gaisa filtra ieliktnis L Filtrēšanas elements

3. Piegādes komplekts

• Kompresors
• Lietošanas instrukcija
• 2 riteņi
• Balsta kāja
• montāžas materiāls (sk. 3. att.)
• eļļas pudele
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

IEVĒRĪBAI

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiālu maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Noteikumiem atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ģenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa daudzumu līdz apt. 189 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krāsošanas sprata). Sakarā ar ierobežotu gaisa padevi nav iespējams lietot instrumentus, kuriem nepieciešams ļoti liels gaisa patēriņš (piem., orbitālā slīpmašīna, taisnā slīpmašīna un triecienskrūvgriezis).

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Uzmanību! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroierīces, ņemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms instrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1. Uzturiet kārtībā savu darba vietu.

• Nekārtība darba vietā var izraisīt nelaimes gadījumus.

2. Ņemiet vērā apkārtējās vides ietekmi.

• Sargājiet elektroinstrumentus no lietus.
• Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Risks, ko rada elektriskais trieciens!
• Nodrošiniet labu darba vietas apgaismojumu.
• Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

3. Sargājiet sevi no iespējama elektrošoka.

Nepieļaujiet ķermeņa daļu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).

4 Nelaidiet klāt bērnus!

• Nepieļaujiet citām personām pieskarties instrumentam un vadam, nelaidiet tās savā darba vietā.

5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā

• Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

6 Nepārslogojiet elektroinstrumentu.

• Ar norādīto pieļaujamo jaudu varēsiet strādāt labāk un drošāk.

7 Valkājiet piemērotu apģērbu

• Nevalkājiet platu apģērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaļas.
• Strādājot ārpus telpām, ieteicams izmantot gumijas cimdus un neslīdošus apavus.
• Garus matus nosedziet ar matu tīklu.

8 Neizmantojiet vadu mērķiem, kuriem tas nav paredzēts

• Neizmantojiet vadu, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm.

9 Rūpīgi kopiet instrumentus

- Uzturiet kompresoru tīru, lai darbs veiktos labi un droši. - Ievērojiet apkopes noteikumus. - Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam. - Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.

10 Atvienojiet spraudni no kontaktligzdas

• Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piemēram, zāģa plātni, urbi, frēzi.

11 Nepieļaujiet nejaušu darbības sākšanu

• Pārliecinieties, vai slēdzis, ievietojot spraudni kontaktligzdā, ir izslēgts.

12 Strādājot ārpus telpām, izmantojiet pagarinātājus

• Ārpus telpām lietojiet tikai atļautos pagarinātājus ar atbilstošiem apzīmējumiem. -Kabeļa savienojumu izmantojiet tikai noteiktā stāvoklī.

13 Vienmēr esiet uzmanīgs

• Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.

14 Pārbaudiet, vai elektroinstruments nav bojāts.

• Pirms elektroinstrumenta turpmākās izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.
• Pārbaudiet, vai kustīgās detaļas darbojas nevainojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.
• Bojāti aizsargmehānismi un detaļas atbilstoši jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.
• Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.
• Neizmantojiet neatbilstīgus vai bojātus pieslēguma vadus.
• Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

15 Elektroinstrumenta remontu uzticiet veikt kvalificētam elektriķim

• Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelaimes gadījumi.

16 Uzmanībai!

• Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainojumu risku.

17 Troksnis

• Izmantojot kompresoru, lietojiet ausu aizsargus.

18 Pieslēguma vada nomaiņa

• Ja bojā pieslēguma vadu, ražotājam vai kvalificētam elektriķim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskais trieciens.

19 Riepu piepildīšana

• Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā.

20 Pa ceļu pārvietojami kompresori lietošanai būvlaukumā

Uzmaniet, lai visas slēgierīces un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam.

21 Uzstādīšanas vieta

• Uzstādiet kompresoru tikai uz līdzenas pamatnes.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• Kompresora sūknis un cauruļvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada apdegumus.
• Kompresora iesūktais gaiss jāuztur tīrs no piemaisījumiem, kas kompresora sūknī var radīt ugunsgrēkus vai sprādzienus.
• Atvienojot šļūtenes savienojumu, noturiet ar roku šļūtenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šļūtene.
• Darbā ar izpūšanas pistoli lietojiet aizsargbrilles. Svešķermeņi un aizpūstas mares var viegli izraisīt savainojumus.
• Neapūtiet personas ar izpūšanas pistoli vai netīriet apģērbu uz ķermeņa. Savainojumu risks!

Drošības norādījumi krāsas izsmidzināšanas laikā

• Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55°C. Sprādzienbīstamība!
• Nesildiet lakas un šķīdinātājus. Sprādzienbīstamība!
• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai ir nepieciešamas filtrācijas ierīces (aizsargmaska). Ievērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.
• Jāievēro uz izmantojamo materiālu ārējā iepakojuma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apģērbs un jālieto maskas.
• Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēķēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.
• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vietas, atklātu liesmu vai dzirksteļojošas masīnas.
• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.
• Darba telpas apjomam jābūt lielākam par 30m³ un jābūt nodrošinātai pietiekamai gaisa apmaiņai smidzināšanas un žāvēšanas laikā.
• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principāli ievērojiet vietējās policijas pārvaldes noteikumus.
• Neizmantojiet kopā ar PVC spiediena šļūteni šādus šķidrumus, piem., lakbenzīnu, butilspirtu un metilēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni.

Spiedientvertņu lietošana

Kas lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākļiem jāveic nepieciešamie drošības pasākumi. - Uzraudzības iestāde atsevišķā gadījumā var dot rīkojumu par nepieciešamajiem kontroles pasākumiem. - Nedrīkst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas. - Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzu griezieties klientu tehniskās apkalpošanas darbnīcā.

Uzglabājiet drošības norādījumus drošā vietā.

6. Tehniskie raksturlielumi

Tīkla pieslēgums	230 V~ 50 Hz
Motora jauda	max. 1500 W
Darba režīms	S1
Kompresora apgriezenu skaits	2850 min-1
Spiedientvertnes tilpums	ca. 24 l
Darba spiediens	ca. 8 bar
Teorēt. iesūkšanas jauda	ca. 220 l/min
Skañas jaudas līmenis LwA	93 dB(A)
Klūda KwA	2.4 dB
Aizsardzības pakāpe	IP20
Ierīces svars	21 kg

Trokšņu emisijas vērtības bija noteiktas atbilstoši standarta EN ISO 2151 prasībām.

Lietojiet ausu aizsargus.

Troksnis var izraisīt dzirdes zudumu.

7. Darbības pirms lietošanas sākšanas

Pirms pieslēgšanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

• Pirms lietošanas uzsākšanas izņemiet transportēšanas aizbāzni (12) un uzpildiet kompresora sūkņa korpusu ar eļļu, kā aprakstīts 8.4 punktā.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespējamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas barojošās līnijas (pagarinātājus).
• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez putekļiem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējā gaisa temperatūrā no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.

8. Uzstādīšana un vadība

▲ Ievērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Montāžai ir nepieciešams:

1x skrūvgriezis, 2x uzgriežņu atslēgas 13 mm (nav iekļautas piegādes komplektā)

8.1. Riteņu montāža (9)

• Uzstādiet pievienotos riteņus (9), kā parādīts 4. att.

8.2. Balsta kājas montāža (A)

• Uzstādiet pievienoto balsta kāju (A), kā parādīts 5. att.

8.3. Gaisa filtra montāža (13)

• Noņemiet transportēšanas aizbāzni (10. att. poz. F) un piestipriniet gaisa filtru (11. att. poz. 13.) pie ierīces, griežot to pulksteņrādītāja virzienā (N) (12. att.).
• Atbrīvojiet gaisa filtru (13) apkopei, griežot to pretēji pulksteņrādītāja virzienam (M) (12. att.).

8.4. Transportēšanas vāka nomaiņa (7. - 9. att.)

• Noņemiet eļļas iepildes atveres transportēšanas vāku (12).
• Iepildiet klātpievienoto kompresoreļļu kompresora sūkņa korpusā un ievietojiet klātpievienoto eļļas vītņoto aizbāzni eļļas iepildes atverē.

Eļļas līmeņa pārbaude (7. - 9. att.)

▲ Brīdinājums: Pēc pirmās izmantošanas reizes noteikti pārbaudiet eļļas līmeni!

1. Lietošana bez eļļas rada nelabojamus ierīces bojājumus un anulē garantiju.
2. Noņemiet plastmasas transportēšanas aizdari no kompresora korpusa kloķa kārbas augšas. (Sk. 7. att.)
3. Pārbaudiet eļļas līmeni, izmantojot skatstiklu (9. att. poz. 17). Eļļas stāvoklim vienmēr ir jābūt sarkanā loka robežās. (Sk. 9. att. poz. 19.1)
4. Pievienojiet piegādes komplektā esošo aizbāzni (8. att. poz. 12) un cieši pievelciet.

8.5. Tīkla pieslēgums

• Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230V ~ 50Hz, kas ir aprīkota ar 16A drošinātāju.
• Pirms lietošanas sākšanas pārliecinieties, ka tīkla spriegums atbilst darba spriegumam un mašīnas jaudai, kas norādīta datu plāksnītē. Gari barošanas vadi, kā arī pagarinātāji, vadu spoles utt. izraisa sprieguma kritumu un var aizkavēt motora iedarbināšanu.
• Zemās temperatūrās, kas zemākas par +5°C, motora iedarbināšana ir apdraudēta stingras gaitas dēļ!

8.6. Ieslēgšanas/izslēgšanas slēdzis (2. att. poz. 14)

• Spiediena relejs (2) ir noregulēts rūpnīcā. Ieslēgšanas spiediens apt. 6 bar, izslēgšanas spiediens apt. 8 bar.

8.8. Pārslodzes aizsargs

• Kompresoram ir automātiska aizsardzība pret termisku pārslodzi. Pārslodzes aizsardzība aktivizējas augstas temperatūras gadījumā.
• Ierīce tiek izslēgta. Atkārtotu ierīces lietošanu var atsākt tikai pēc tam, kad tā ir atdzisusi.
• Pēc aktivizēšanās rīkojieties šādi: - Ļaujiet ierīcei atdzist.

9. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads.

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar marķējumu H05VV-F.

Tipa marķējuma uzdruka uz pieslēguma vada ir obligāta.

Maiņstrāvas motors

Elektrotīkla spriegumam jābūt 230 V~.

Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru šķērsgriezumam.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
• motora dati plāksnītē norādītie dati.

10. Tīrīšana, apkope un glabāšana

▲ Uzmanību!

Pirms jebkādiem tīrīšanas un apkopes darbiem atvienojiet tīkla spraudni! Savainojumu risks, ko rada strāvas impulsi!

▲ Uzmanību!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt apdegumus!

▲ Uzmanību!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāatbrīvo no spiediena! Savainojumu risks!

10.1 Tīrīšana

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiestu gaisu.
• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.
• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgalis. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

10.2 Spiedientvertnes apkope (1. attēls) ▲ Uzmanību!

Lai nodrošinātu spiedientvertnes (5) ilgstošu derīgumu, pēc katras lietošanas jānotecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (7).

Vispirms samaziniet spiedienu tvertnē (sk. 10.8). Notecināšanas atveres aizgriezni atskrūvējiet, griežot pretēji pulksteņrādītāja virzienam (skatoties no kompresora apakšpuses uz aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrūvējiet notecināšanas atveres aizgriezni (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu.

Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedtvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

10.3 Drošības vārsts (2. attēls poz. 15)

Drošības vārsts (15) ir noregulēts atbilstoši maksimāli pieļaujamajam

spiedtvertnes spiedienam. Nav pieļaujams pārregulēt drošības vārstu vai noņemt tā plombu. Lai drošības vārsts vajadzības gadījumā pareizi darbotos, tas laiku pa laikam jāaktivizē. Pavelciet aiz gredzena tik spēcīgi, līdz saspiestais gaiss dzirdami izplūst. Pēc tam atkal atlaidiet gredzenu.

10.4. Eļļas līmeņa regulāra pārbaude (9. att.)

Kompresoru novietojiet uz līdzenas virsmas. Eļļas līmenim vienmēr jāatrodas eļļas skatlogā (17) robežās starp atzīmēm MIN un MAX. Eļļas maiņa: ieteicamā eļļa: SAE 15W 40 vai līdzvērtīga. Pirmā uzpilde ir jāmaina pēc 100 darba stundām; pēc tam eļļu noteciniet un uzpildiet jaunu eļļu ik pēc 500 darba stundām.

10.5. Eļļas maiņa (9. att.)

Izslēdziet motoru un atvienojiet tīkla kontaktdakšu no kontaktligzdas. Pēc tam, kad esat izlaiduši iespējamo gaisa spiedienu, varat izskrūvēt pie kompresora sūkņa esošo eļļas notecināšanas atveres aizgriezni (18).

Lai eļļa neizplūstu nekontrolēti, turiet zem tās mazu skārda trauku un savāciet eļļu traukā. Ja eļļa pilnībā neiztek, iesakām kompresoru nedaudz sasvērt. Kad eļļa ir iztecējusi, uzstādiet atpakaļ eļļas notecināšanas atveres aizgriezni (18).

Izlietoto eļļu utilizējiet atbilstošā izlietotās eļļas savākšanas punktā.

Lai iepildītu pareizu eļļas daudzumu, pievērsiet uzmanību tam, lai kompresors atrastos uz līdzenas virsmas. Uzpildiet jauno eļļu pa eļļas uzpildes atveri (9. att. poz. 12.1), līdz eļļas līmenis sasniedz maksimālo uzpildes daudzumu.

Tas ir atzīmēts uz eļļas skatlogā (17) ar sarkanu punktu (9. att., poz. 17.1). Nepārsniedziet maksimālo uzpildes daudzumu. Pārpilde var izraisīt ierīces bojājumus. Uzstādiet atpakaļ eļļas uzpildes atverē (9. att. poz. 12.1) eļļas aizbāzni (9. att. poz. 12).

10.6. Iesūkšanas filtra tīrīšana (11., 12. att.)

Iesūkšanas filtrs novērš putekļu un netīrumu iesūkšanu. To nepieciešams tīrīt vismaz ik pēc 300 darba stundām. Nosprostots iesūkšanas filtrs būtiski samazina kompresora jaudu. Noņemiet iesūkšanas filtru, atskrūvējot krustveida rievas skrūvi (G).

Pēc tam novelciet filtra vāku (J). Tagad varat izņemt gaisa filtru (L) un filtra korpusu (K). Uzmanīgi izpuriniet gaisa filtru, filtra vāku un filtra korpusu. Šīs detaļas pēc tam jānotīra ar saspiestu gaisu (apt. 3 bar) un jāuzstāda atpakaļ pretēji iepriekš aprakstītajai secībai.

10.7 Glabāšana

▲ Uzmanību!

Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. Novietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

▲ Uzmanību!

Uzglabājiet kompresoru tikai sausā un nepiederošām personām nepieejamā vietā. Negāziet, uzglabājiet tikai stāvus pozīcijā!

10.8 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedtvertnē esošo saspiesto gaisu, piem., ar pneimatisko instrumentu tukšgaitā vai ar izpūšanas pistoli.

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā palīgmateriāli.

Dilstošas detaļas*: Ātri atjaucams savienojums, sūkšanas filtrs

• Nav noteikti jābūt piegādes komplektā!

11. Utilizācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritei. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu pārstrādi. Nepratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu.

Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju, vai tuvākajā atkritumu izvešanas uzņēmumā.

12. Traucējumu novēršana

Traucējums	lespējamais cēlonis	Novērsana
Kompresors nedar-bojas.	·Tīkla spriegums nav pieejams. ·Tīkla spriegums pārāk zems. ·Årejā temperatūra pārāk zema. ·Motors pārkarsis.	·Pārbaudiet vadu, tīkla kontaktdakšu, drošinātāju unkontaktdakšu. ·Nepiēlaujiet pārāk garus pagarinātājus. Izmantojiet pagarinātājus ar pietiekamu dzīslu škērsgriezumu. ·Nelietojiet, ja ārejā temperatūra ir zemāka par +5°C. ·Laujiet motoram atdzist, ja nepiecišams, novērsietpārkarsanas cēloni.
Kompresors dar-bojas, taču nav spiediena.	·Nehermētisks pretvārsts ·Sabojāti blīvējuni. ·Nehermētisks kondensāta notecī-nāšanas atveres aizgrieznis (1).	·Uzticiet nomainīt sabojātus pretvārstu specializētādarbnīcā. ·Pārbaudiet blīvējumus, uzticiet nomainīt sabojātusblīvējumus specializētā darbnīcā. ·Ar roku pievelciet aizgrieznipārbaudiet, ja nepiecišams, nomainiet blīvējumuz aizgriežna.
Kompresors darbo-jas, spiedenu parāda manometrā, taču instrumenti nedar-bojas.	·Nehermētiski šlūtenu savienojumi. ·Nehermētisks Ātrjaucams savienojums.	·Pārbaudiet, ja nepiecišams, nomainiet pneimatiskošlūtenu un instrumentus. ·Pārbaudiet, ja nepiecišams, nomainiet Ātrjaucamosavienojumu.

Simbolu uz iekārtas skaidrojums

Acīmredzami defekti un jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas kļuvusi nelietojama bojātu materiālu vai ražošanas

defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā ar jebkādas citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
