BEDIENUNGSANLEITUNG Air Fore 2 SCHEPPACH

Druckluftkompressor Originalbedienungsanleitung

Compresor Traducción del manual de instrucciones original Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schutzbrille tragen! Warnung vor heißen Oberächen. Warnung vor elektrischer Spannung Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestattet. Halten Sie Dritte vom Arbeitsbereich des Gerätes fern! Schutzklasse II Den Hahn nicht öffnen, bevor der Luftschlauch angeschlossen ist. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 7

10. Reinigung, Wartung und Lagerung ........................................... 11

11. Transport ................................................................................... 11

12. Entsorgung und Wiederverwertung .......................................... 11

Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Geräten allgemein anerkannten techni- schen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

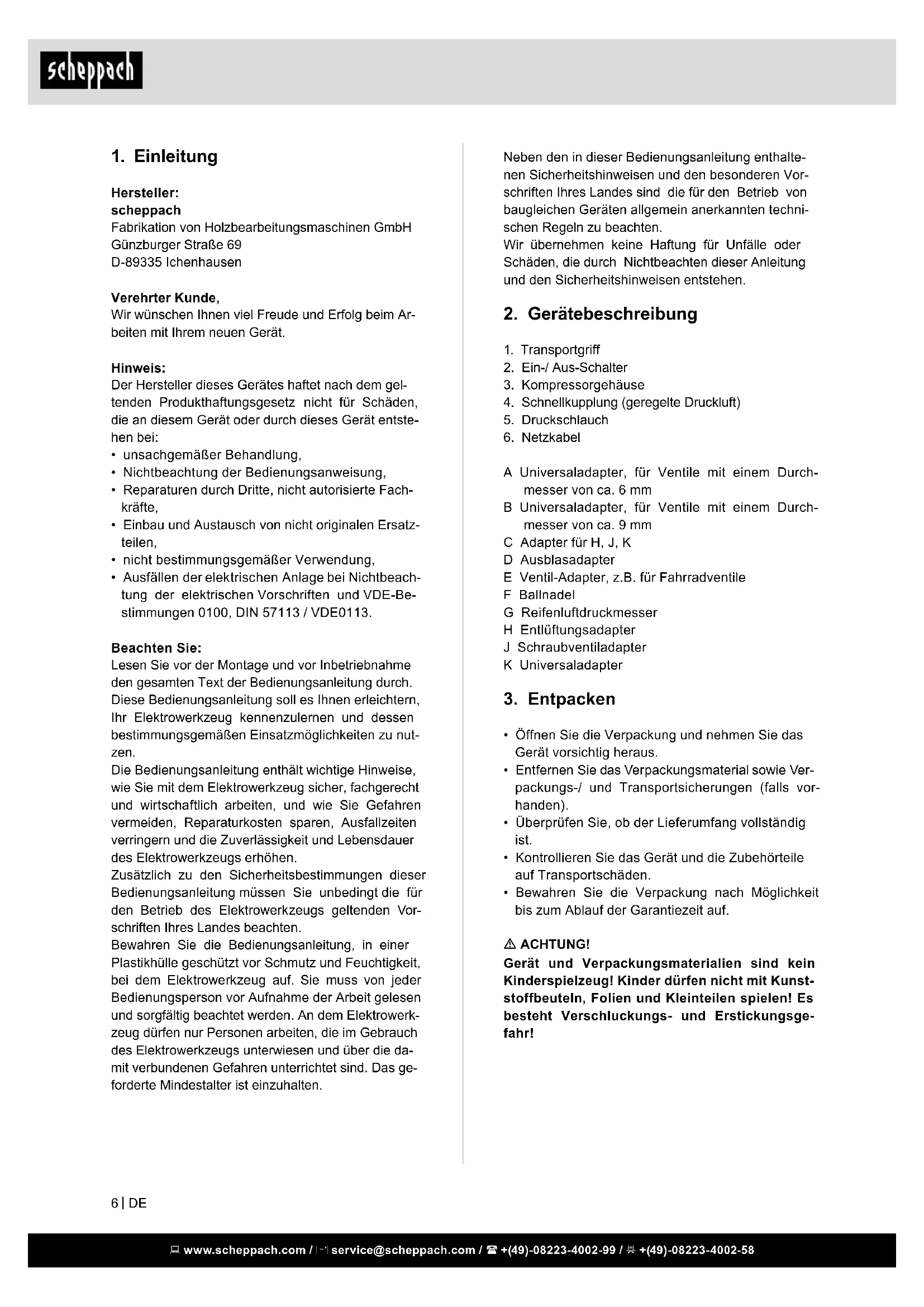

2. Gerätebeschreibung

2. Ein-/ Aus-Schalter

3. Kompressorgehäuse

4. Schnellkupplung (geregelte Druckluft)

A Universaladapter, für Ventile mit einem Durch- messer von ca. 6 mm B Universaladapter, für Ventile mit einem Durch- messer von ca. 9 mm C Adapter für H, J, K D Ausblasadapter E Ventil-Adapter, z.B. für Fahrradventile F Ballnadel G Reifenluftdruckmesser H Entlüftungsadapter J Schraubventiladapter K Universaladapter

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunst- stoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nut- zen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Elektrowerk- zeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf – Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. 6 Überlasten Sie Ihr Elektrowerkzeug nicht – Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich. 7 Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst wer- den. – Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. – Tragen Sie bei langen Haaren ein Haarnetz. 8 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist – Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 9 Pegen Sie Ihre Werkzeuge mit Sorgfalt – Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. – Befolgen Sie die Wartungsvorschriften. – Kontrollieren Sie regelmäßig die Anschlusslei- tung des Elektrowerkzeugs und lassen Sie die- se bei Beschädigung von einem anerkannten Fachmann erneuern. – Kontrollieren Sie Verlängerungsleitungen re- gelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. 10 Ziehen Sie den Stecker aus der Steckdose – Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeu- gen wie z. B. Sägeblatt, Bohrer, Fräser. 11 Vermeiden Sie unbeabsichtigten Anlauf – Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist. 12 Benutzen Sie Verlängerungskabel für den Au- ßenbereich – Verwenden Sie im Freien nur dafür zugelasse- ne und entsprechend gekennzeichnete Verlän- gerungskabel. – Verwenden Sie die Kabeltrommel nur im abge- rollten Zustand. 13 Seien Sie stets aufmerksam – Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzent- riert sind.

4. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden kön- nen (z.B. Reifenfüller, Ausblaspistole und Lackier- pistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu betreiben, wel- che einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und Schlagschrau- ber). Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebe- trieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird.

5. Sicherheitshinweise

m Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzlichen Sichereitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen Sicheres Arbeiten 1 Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. 2 Berücksichtigen Sie Umgebungseinüsse – Setzen Sie Elektrowerkzeuge nicht dem Regen aus. – Benutzen Sie Elektrowerkzeuge nicht in feuch- ter oder nasser Umgebung. Gefahr durch Strom- schlag! – Sorgen Sie für gute Beleuchtung des Arbeits- bereichs. – Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. 3 Schützen Sie sich vor elektrischem Schlag – Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten). 4 Halten Sie Kinder fern! – Lassen Sie andere Personen nicht das Werk- zeug und das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

20 Straßenfahrbare Kompressoren im Baustellen- betrieb – Achten Sie darauf, dass alle Schläuche und Ar- maturen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind. 21 Aufstellort – Stellen Sie den Kompressor nur auf einer ebe- nen Fläche auf. 22 Achtung! – Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verrin- gerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. – Kinder dürfen nicht mit dem Gerät spielen. – Reinigung und Wartung darf nicht von Kindern durchgeführt werden. 23 Es ist empfohlen, dass Zuführschläuche bei Drü- cken über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollten. 24 Verweiden Sie starke Belastungen auf das Lei- tungssystem, indem Sie exible Schlauchan- schlüsse verwenden um Knickstellen zu vermei- den. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medi- zinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Be- trieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpum- pe zu Bränden oder Explosionen führen können. Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurück- schnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Tei- le können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungs- gefahr! 14 Überprüfen Sie das Elektrowerkzeug auf eventu- elle Beschädigungen – Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht be- schädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. – Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müs- sen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. – Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine an- erkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. – Beschädigte Schalter müssen bei einer Kun- dendienstwerkstatt ersetzt werden. – Benutzen Sie keine fehlerhaften oder beschä- digten Anschlussleitungen. – Benutzen Sie keine Elektrowerkzeuge, bei de- nen sich der Schalter nicht ein- und ausschal- ten lässt. 15 Lassen Sie Ihr Elektrowerkzeug durch eine Elek- trofachkraft reparieren – Dieses Elektrowerkzeug entspricht den ein- schlägigen Sicherheitsbestimmungen. Repa- raturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen. 16 Achtung! – Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedie- nungsanleitung angegeben oder vom Herstel- ler empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungs- anleitung oder im Katalog empfohlenen Ein- satzwerkzeuge oder Zubehöre kann eine per- sönliche Verletzungsgefahr für Sie bedeuten. 17 Geräusch – Bei Verwendung des Kompressors Gehör- schutz tragen. 18 Austausch der Anschlussleitung – Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektro- fachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge 19 Befüllung von Reifen – ACHTUNG! Das Manometer ist nicht geeicht! Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Ma- nometer, z.B. an einer Tankstelle. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Restrisiko Halten Sie die vorgegebenen Wartungs- und Sicher- heitshinweise der Bedienungsanleitung ein. Seien Sie stets aufmerksam bei der Arbeit und hal- ten Sie dritte Personen in einem sicheren Abstand von Ihrem Arbeitsplatz fern. Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht aus- geschlossen werden kann. Aus der Art und Konst- ruktion des Gerätes können die folgenden potenti- ellen Gefährdungen abgeleitet werden:

• Unbeabsichtigte Inbetriebsetzung des Produktes.

• Schädigung des Gehöres, wenn kein vorgeschrie- bener Gehörschutz getragen wird.

• Schmutzpartikel, Staub etc. können trotz des Tra- gens der Schutzbrille in Ihr Auge oder Gesicht ge- langen.

• Einatmen von aufgewirbelten Partikeln.

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten über- einstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunterneh- men melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Ver- längerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich kei- ne Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flamm- punkt von weniger als 55° C verarbeiten. Explosi- onsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explo- sionsgefahr!

• Werden gesundheitsschädliche Flüssigkeiten ver- arbeitet, sind zum Schutz Filtergeräte (Gesichts- masken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Anga- ben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kenn- zeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere ge- eignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeits- raum darf nicht geraucht werden. Explosionsge- fahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagen- de Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeitsraum auf- bewahren oder verzehren. Farbdämpfe sind ge- sundheitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährli- chen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVC- Druckschlauch keine Medien wie Testbenzin, Bu- tylalkohol und Methylenchlorid. Diese Medien zer- stören den Druckschlauch.

Netzanschluss 220 - 240 V~ 50 Hz Motorleistung max. 1100 W Betriebsart S3 15% Kompressor-Drehzahl 3750 min

Betriebsdruck ca. 8 bar Theo. Ansaugleistung l/min ca. 180 Schallleistungspegel L

97 dB(A) Unsicherheit K

1,93 dB Schutzart IP20 Schutzklasse II Gerätegewicht 5,5 kg Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Verschrauben Sie nun den Ausblasadapter (D) mit dem Reifenfüller (G). Adapterset verwenden Das Adapterset ermöglicht Ihnen folgende weitere Einsatzmöglichkeiten des Reifenfüllers:

• Aufpumpen von Bällen mit Hilfe der Ballnadel (F).

• Der Ventil-Adapter (E) ermöglicht das Befüllen von Fahrradreifen.

• Befüllen von Pools, Luftmatratzen oder Booten mit Hilfe des Zusatzadapters (K).

• Befüllen von Artikeln mit Schraubventilen (z.B. Boote) mit dem Schraubventiladapter (J).

• Entlüften von großvolumigen Artikeln. Hierzu kön- nen Sie den Entlüftungsventiladapter (C) verwen- den.

• Die beiden konischen Universaladapter (A / B) können Sie ebenfalls zu Befüllen von Luftmatrat- zen verwenden.

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwen- dete Verlängerungsleitung müssen diesen Vor- schriften entsprechen. Schadhafte Elektro-Anschlussleitung. An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden,

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung,

• Schnittstellen durch Überfahren der Anschlusslei- tung,

• Isolationsschäden durch Herausreißen aus der Wandsteckdose,

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Iso- lationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

8. Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 220 - 240V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung mit der Maschinenleistung auf dem Datenschild überein- stimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabel- trommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern.

• Bei niedrigen Temperaturen unter +5°C ist der Mo- toranlauf durch Schwergängigkeit gefährdet. Ein-/ Ausschalter (Abb. 1)

• Durch Drücken des Knopfes (2) auf Position I wird der Kompressor eingeschaltet.

• Zum Ausschalten des Kompressors muss der Knopf (2) auf Position 0 gedrückt werden. Anschlüsse vornehmen (Abb. 3, 4) m Achtung! Schalten Sie hierfür das Gerät aus. Halten Sie bitte hierbei das Kupplungsstück fest, um Verletzungen durch ein Zurückschnellen des Schlauchs zu vermeiden.

• Schließen Sie den Nippel Ihres Druckluftwerkzeu- ges an den Druckluftschlauch (5) des Kompres- sors an.

• Möchten Sie diese Verbindung wieder trennen, ziehen Sie die Schnellkupplung (4) am Druckluft- schlauch (5) zurück. Reifenfüller verwenden (Abb. 6, 7, 8) Der Druckluft-Reifenfüller (G) dient zum Befüllen von Autoreifen; mit dem entsprechenden Zubehör auch zur Befüllung und Regulieren von Fahrradreifen, Schlauchbooten, Luftmatratzen, Bällen etc. Durch betätigen des Entlüftungsventils (7) kann Druck abgelassen werden. m Achtung! Das Manometer ist nicht geeicht! Bitte kontrollieren Sie den Luftdruck nach dem Befül- len mit einem geeichten Gerät. Ausblaspistole verwenden Sie können den Reifenfüller (G) auch zum Reinigen von Hohlräumen und verschmutzten Oberächen und Arbeitsgeräten als Ausblaspistole verwenden. Hierfür entfernen Sie bitte zuerst den Schlauch mit Ventiladapter (8). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Die Netzspannung muss 220 - 240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

10. Reinigung, Wartung und Lagerung

m Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsar- beiten den Netzstecker! Verletzungsgefahr durch Stromstöße! m Achtung! Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr! Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sau- beren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; die- se könnten die Kunststoffteile des Gerätes angrei- fen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reini- gung vom Kompressor getrennt werden. Der Kom- pressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Riemen und Kupplung

• nicht zwingend im Lieferumfang enthalten! Lagerung m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerk- zeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genom- men werden kann. m Achtung! Den Kompressor nur in trockener und für Unbe- fugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren! Lagerung Netzstecker, Schlauch und Zubehör (Abb. 2)

• Das Netzkabel (6) kann wie in Abbildung 3 gezeigt, seitlich im Fach am Kompressor verstaut werden.

• Der Druckschlauch kann Werkzeugfach verstaut werden.

• Das Gerät kann am Handgriff (1) transportiert wer- den (Abb. 5).

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Störung Mögliche Ursache Abhilfe Kompressor läuft nicht.

• Netzspannung nicht vorhanden.

• Netzspannung zu niedrig.

• Außentemperatur zu niedrig.

• Kabel, Netzstecker, Sicherung und Steckdose über- prüfen.

• Zu lange Verlängerungskabel vermeiden. Verlän- gerungskabel mit ausreichendem Aderquerschnitt verwenden.

• Nicht unter +5° C Außentemperatur betreiben.

• Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen. Kompressor läuft, jedoch kein Druck.

• Rückschlagventil undicht

• Rückschlagventil austauschen.

• Dichtungen überprüfen, kaputte Dichtungen bei ei- ner Fachwerkstatt ersetzen lassen. Kompressor läuft, Druck wird am Ma- nometer angezeigt, jedoch Werkzeuge laufen nicht.

• Schlauchverbindungen undicht.

• Schnellkupplung undicht.

• Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

• Schnellkupplung überprüfen, ggf. ersetzen. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll ent- sorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben wer- den. Dies kann z. B. durch Rückgabe beim Kauf ei- nes ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufberei- tung von Elektro- und Elektronik- Altgeräte gesche- hen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sach- gemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer auto- risierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
