NAVODILA ZA UPORABO Air Fore 2 SCHEPPACH

Obrazložitev simbolov na napravi Pred uporabo preberite navodila za uporabo in varnostna opozorila ter jih upoštevajte! Nosite protihrupno zaščito. Hrup lahko povzroči izgubo sluha. Nosite zaščitna očala! Opozorilo na vroče površine. Opozorilo na električno napetost Pozor! Vgrajena je avtomatska zagonska naprava. Tretjim osebam preprečite dostop do delovnega območja. Razred zaščite II Pipe ne odpirajte, dokler ni priključena cev za zrak. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

10. Čiščenje, vzdrževanje in shranjevanje ...................................... 144

1. Transportni ročaj

• Odprite embalažo in iz nje previdno vzemite na- pravo.

Naprava je namenjena proizvajanju kompriminirane- ga zraka za naprave, ki delujejo na zrak s pretokom do 180 l/min (npr. polnilec pnevmatik, pištola za zrak in lakirna pištola). Zaradi omejene količine pretoka zraka naprava ni primerna za obratovanje z napra- vami, ki za delovanje potrebujejo velik pretok zraka (npr. nihajni brusilnik, udarni vijačnik, itd.) Napravo je dovoljeno uporabljati le skladno z name- nom. Vsaka drugačna uporaba ni v skladu z namen- sko. Za škodo in poškodbe vseh vrst, ki so posledica take uporabe, proizvajalec ne prevzema odgovor- nosti. Prosimo upoštevajte, da naše naprave niso zasno- vane za obrtno ali industrijsko rabo. V takih primerih ne prevzemamo odgovornosti za škodo ali poškodbe.

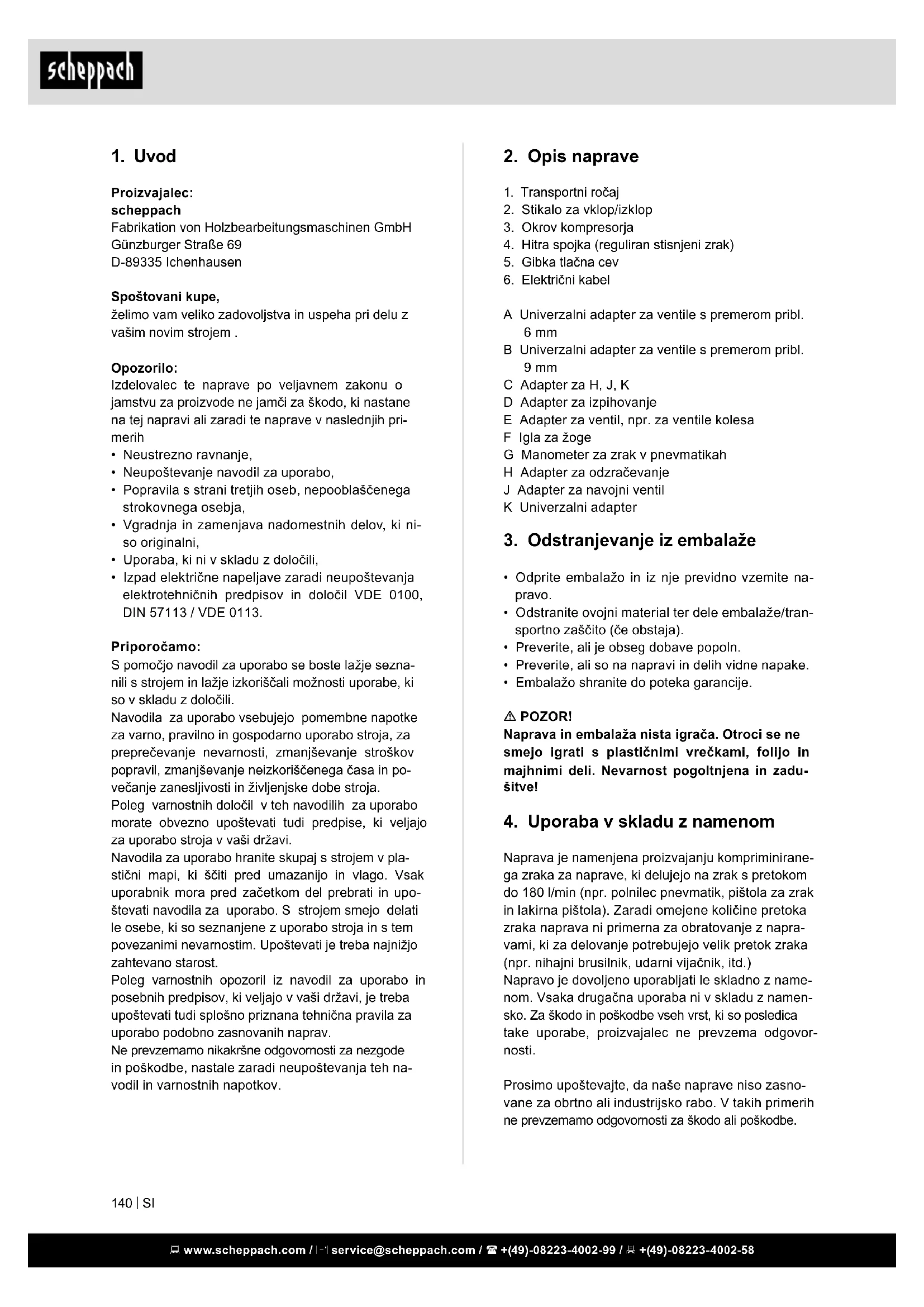

Proizvajalec: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Spoštovani kupe, želimo vam veliko zadovoljstva in uspeha pri delu z vašim novim strojem . Opozorilo: Izdelovalec te naprave po veljavnem zakonu o jamstvu za proizvode ne jamči za škodo, ki nastane na tej napravi ali zaradi te naprave v naslednjih pri- merih

• Neustrezno ravnanje,

• Neupoštevanje navodil za uporabo,

• Popravila s strani tretjih oseb, nepooblaščenega strokovnega osebja,

• Vgradnja in zamenjava nadomestnih delov, ki ni- so originalni,

• Uporaba, ki ni v skladu z določili,

• Izpad električne napeljave zaradi neupoštevanja elektrotehničnih predpisov in določil VDE 0100, DIN 57113 / VDE 0113. Priporočamo: S pomočjo navodil za uporabo se boste lažje sezna- nili s strojem in lažje izkoriščali možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke za varno, pravilno in gospodarno uporabo stroja, za preprečevanje nevarnosti, zmanjševanje stroškov popravil, zmanjševanje neizkoriščenega časa in po- večanje zanesljivosti in življenjske dobe stroja. Poleg varnostnih določil v teh navodilih za uporabo morate obvezno upoštevati tudi predpise, ki veljajo za uporabo stroja v vaši državi. Navodila za uporabo hranite skupaj s strojem v pla- stični mapi, ki ščiti pred umazanijo in vlago. Vsak uporabnik mora pred začetkom del prebrati in upo- števati navodila za uporabo. S strojem smejo delati le osebe, ki so seznanjene z uporabo stroja in s tem povezanimi nevarnostim. Upoštevati je treba najnižjo zahtevano starost. Poleg varnostnih opozoril iz navodil za uporabo in posebnih predpisov, ki veljajo v vaši državi, je treba upoštevati tudi splošno priznana tehnična pravila za uporabo podobno zasnovanih naprav. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh na- vodil in varnostnih napotkov. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

12 Za delo na prostem uporabljajte podaljševalni kabel – Na prostem uporabljajte le temu namenjen in ustrezen podaljševalni kabel. – Kabelsko roleto uporabljajte le s popolnoma odvitim kablom. 13 Bodite pozorni ves čas – Pazite, kaj delate. Delo opravljajte pozorno. Ne uporabljajte električnih naprav, kadar niste zbrani. 14 Električno napravo preglejte, ali obstajajo more- bitne napake. – Pred nadaljnjo uporabo je potrebno zaščitne dele ali lažje poškodovane dele pregledati, ali delujejo brezhibno in v skladu z namenom. – Preverite, ali gibljivi deli brezhibno delujejo in se ne vpenjajo ter ali so poškodovani. Deli morajo biti pravilno montirani in izpolnjevati vse zahte- ve, da je delovanje naprave brezhibno – Okvarjene zaščitne dele mora v skladu z na- menom popraviti ali zamenjati usposobljeno osebje, v kolikor v navodilih za uporabo ni na- vedeno drugače. – Poškodovana stikala je potrebno zamenjati v servisnem centru. – Ne uporabljajte poškodovanih ali nepravilno delujočih priključnih vodnikov – Ne uporabljajte električnih naprav, pri katerih stikala ni mogoče nastaviti. 15 Napravo naj preveri usposobljen električar – Ta električna naprava je v skladu z zadevnimi varnostnimi predpisi. Popravilo sme izvesti le osebje električne stroke, ki uporabi originalne nadomestne dele; sicer lahko uporabnik utrpi poškodbe 16 Pozor! – Zaradi lastne varnosti uporabljajte le pribor in dodane naprave, ki so navedene v navodilih za uporabo in jih priporoča ali navaja proizvaja- lec. Uporaba drugih nadomestnih delov, kot so navedeni v katalogu, lahko povzroči nevarnost poškodb 17 Hrup – Pri uporabi kompresorja nosite zaščitne slu- šalke 18 Zamenjava priključnega vodnika – Če je ta okvarjen, ga mora zamenjati proizva- jalec ali električar, da preprečite lastno ogro- ženost 19 Polnjenje pnevmatik – Pozor! Manometer ni uradno kalibriran! Takoj po polnjenju z manometrom preverite tlak v pnevmatikah, npr. na bencinski črpalki. 20 Prevozni kompresorji na gradbiščih – Prepričajte se, da so vse cevi in armature pri- merne za najvišji dovoljen delovni tlak kompre- sorja

5. Varnostna opozorila

m Pozor! Pri uporabi električnih naprav upoštevajte sledeča varnostna opozorila, da preprečite električni udar ter nevarnost poškodb ali požara. Pred upora- bo preberite vsa opozorila in navodila za uporabo shranite. Varnost pri delu 1 Na delovnem območju vzdržujte red – Nered je lahko vzrok za nezgode. 2 Upoštevajte vplive okolice: napravo zaščitite pred padavinami – Naprave ne uporabljajte v vlažnem ali mokrem okolju – Nevarnost električnega udara! – Poskrbite za zadostno osvetlitev delovnega ob- močja – Naprave ne uporabljajte, če obstaja nevarnost požara ali eksplozije. 3 Zaščitite se pred električnim udarom – S telesom se ne dotikajte ozemljenih delov, npr. cevi, grelnih teles, štedilnikov, hladilnikov 4 Otrokom in tretjim osebam preprečite stik z napra- vo in kablom, preprečite jim dostop do delovnega območja. 5 Neuporabljene električne naprave skrbno shranite – Shranjujte jih na suhem, od tal dvignjenem in zaprtem mestu, zunaj dosega otrok 6 Napravo zaščitite pred preobremenitvijo – V območju predpisane zmogljivosti je delo var- nejše. 7 Nosite zaščitna oblačila – Ne nosite širokih oblačil ali nakita, saj jih lahko ujamejo vrteči deli. – Pri delu na prostem priporočamo nošenje gumi- jastih rokavic in obutve, ki ne drsi – Če imate dolge lase, pri delu uporabljajte mre- žico za lase. 8 Kabla ne uporabljajte za nenamensko uporabo – Ne držite kabla, ko želite izvleči vtič iz vtičnice. Kabel zaščitite pred vročino, oljem in ostrimi robovi 9 Orodje skrbno vzdržujte – Vzdržujte čist kompresor, da zagotovite brez- hibno in varno delovanje – Upoštevajte navodila za vzdrževanje – Redno preverjajte priključne vodnike naprave in jih v primeru poškodb izročite v popravilo strokovnjaku – Podaljševalne vodnike redno preverjajte in jih po možnosti zamenjajte, če so poškodovani 10 Vtič izvlecite iz vtičnice – če naprava dlje časa ne obratuje, pred vzdrže- valnimi deli in pred menjavo delov. 11 Preprečite nenamerno delovanje – Prepričajte se, ali je stikalo pri vklopu vtiča v vtičnico izklopljeno. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Med brizganjem barve v delovnem prostoru ni do- voljen kaditi. Nevarnost eksplozije! Lahko vnetljivi so tudi hlapi!

• Kurišča, odprt ogenj ali naprave, ki proizvajajo is- kre, se ne smejo nahajati v bližini oz. tam obrato- vati.

• Ne pršite proti vetru. Pri nanosu vnetljivih oz. nevar- nih snovi za brizganje upoštevajte lokalna določila.

• V povezavi s PVC tlačno cevjo ne uporabljajte sno- vi, kot so beli špirit, butil alkohol in metilen klorid. Te snovi uničujejo tlačno cev.

1,93 dB Vrsta zaščite IP20 Razred zaščite II Masa naprave 5,5 kg Emisijske vrednosti hrupa so podane v skladu z EN ISO 3744. Nosite protihrupno zaščito. Hrup lahko povzroči izgubo sluha. Preostalo tveganje Upoštevajte določene vzdrževalne in varnostne na- potke v navodilih za uporabo. Pri delu bodite vedno pazljivi in poskrbite, da so druge osebe na varni razdalji od vašega delovne- ga mesta. Tudi pri pravilni uporabi naprave obstaja vedno do- ločeno preostalo tveganje, ki ga ni mogoče izključiti. Na podlagi vrste in konstrukcije naprave je mogoče določiti naslednje možne nevarnosti:

• nenameren zagon izdelka,

• poškodbe sluha, če uporabnik ne nosi predpisane zaščite za sluh,

• delci umazanije, prah ipd. lahko kljub nošenju zaščitnih očal pridejo v vaše oči ali se sprimejo vašega obraza, 21 Mesto postavitve – Kompresor postavljajte le na ravno površino. 22 Pozor! – To napravo lahko uporabljajo otroci, stari 8 let ali več, ter osebe z zmanjšanimi zičnimi, sen- zoričnimi ali duševnimi sposobnostmi ali osebe brez izkušenj in znanja, če so pri tem pod nad- zorom ali če so poučeni o varni uporabi naprave in s tem povezanimi nevarnostmi. – Otroci se ne smejo igrati z napravo. – Otroci ne smejo izvajati čiščenja in vzdrževa- nja. 23 Priporočljivo je, da dovodne gibke cevi pri tlakih nad 7 bar opremite z varnostnim kablom, npr. z žično vrvjo. 24 Preprečite močne obremenitve sistema napeljav tako, da uporabite gibke cevne priključke in na ta način preprečite pregibne kote. Opozorilo! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v do- ločenih okoliščinah vpliva na aktivne ali pasivne me- dicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

• Kompresorska črpalka in vodniki se med obrato- vanjem močno segrejejo. Ob dotiku lahko utrpite opekline

• Zrak, ki ga vsesa kompresor, ne sme vsebovati primesi, ki bi lahko povzročile požar ali eksplozijo.

• Ko odvijate cevno spojko, sklopni del trdno držite v rokah. Tako preprečite poškodbe, ki bi jih povzro- čila cev, ki se zdrsne nazaj.

• Pri uporabi pihalne pištole nosite zaščitna očala. Odpadni in odpihnjeni delci lahko povzročijo po- škodbe.

• Z izpihovalno pištolo ne pihajte proti osebam in z njo ne čistite oblačil. Nevarnost poškodb! Varnostni napotki pri brizganju barve

• Če napravo uporabljate na nevarnih tekočinah, so za zaščito potrebne ltrirne naprave (maske). Pri teh izdelkih upoštevajte tudi opozorila proizvajalca

Uporaba polnilnika pnevmatik (sl. 6, 7, 8) Pnevmatski polnilnik pnevmatik (G) se uporablja za polnjenje avtomobilskih pnevmatik; z ustreznim pri- borom se uporablja tudi za polnjenje in reguliranje pnevmatik koles, gumijastih čolnov, napihljivih blazin, žog itd. S pritiskom ventila za odzračevanje (7) je mogoče izpustiti zrak. m Pozor! Manometer ni umerjen! Po polnjenju z umerjeno napravo preverite zračni tlak. Uporaba pištole za izpihovanje Polnilnik pnevmatik (G) lahko uporabljate tudi kot pi- štolo za izpihovanje za čiščenje votlih prostorov in umazanih površin ter delovnih naprav. V ta namen najprej odstranite cev z adapterjem za ventil (8). Nato privijte adapter za izpihovanje (D) na polnilnik pnevmatik (G). Uporaba kompleta adapterjev Komplet adapterjev vam omogoča naslednje doda- tne možnosti uporabe polnilnika pnevmatik:

• Odzračevanje izdelkov z velikimi volumni. V ta na- men lahko uporabite adapter za odzračevalni ventil (C).

• Oba stožčasta univerzalna adapterja (A/B) lahko prav tako uporabite za polnjenje napihljivih blazin.

9. Električna priključitev

Instalirani motor je ob priključitvi pripravljen za uporabo. Priključitev je v skladu z ustreznimi VDE in DIN predpisi. Priključitev s strani stranke ter uporabljeni po- daljševalni vodniki morajo ustrezati predpisom. Poškodovani električni vodniki. Na električnih vodnikih pogosto nastanejo poškod- be izolacije. Možni vzroki:

• pritisnjena mesta, če vodniki potekajo skozi okna ali odprtine vrat,

Pred priključitvijo se prepričajte, da se podatki na tipski tablici ujemajo z omrežnimi navedbami.

• Ne uporabljajte dolgih vodov za dovod/odvod zraka (podaljševalni kabli).

• Pazite, da je sesani zrak suh in da ne vsebuje pra- hu.

• Kompresor je primeren za uporab v suhih prostorih. V prostorih, kjer obstaja pršeča voda, uporaba ni dovoljena.

8. Postavitev in upravljanje

m Pozor! Pred uporabo napravo v celoti montirajte! Omrežna priključitev

• Na kompresorju je omrežni vodnik z varnostnim vtičem. Tega je mogoče priključiti na vsako 220- 240V ~ 50 Hz vtičnico z 16 A zaščito.

• Pred uporabo se prepričajte, ali je omrežna nape- tost skladna z obratovalno, ki je navedena na tipski tablici naprave.

• Dolgi dovodni vodi, podaljški, kabelski bobni itd. povzročajo padec napetosti in lahko zavirajo delo- vanje motorja.

• Pri nizkih temperaturah pod +5°C je zagon motorja otežen. Stikalo za vklop/izklop (sl. 1)

• Uvojko pnevmatskega orodja priključite na cev kompresorja za stisnjeni zrak (5).

• Električni kabel (6) lahko, tako kot je prikazano na sliki 3, shranite v stranskem predalu kompresorja.

• Gibko tlačno cev lahko shranite v predal za orodje.

• Napravo lahko prenašate tako, da jo primete za ročaj (1) (sl. 5).

12. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, ki ščiti pred tran- sportnimi poškodbami. Izdelana je iz neobdelanega materiala, zato jo je mogoče ponovno uporabiti ali jo oddati v reciklažo. Naprava in njeni deli so izdelani iz različnih materi- alov, npr. kovine in umetne mase. Nedelujoče dele oddajte na zbirnem mestu za posebne odpadke. O možnostih odstranjevanja povprašajte lokalne orga- ne ali v poslovalnici! Odpadne opreme ne odvrzite med gospodinjske odpadke! Ta simbol označuje, da je tega izdelek v skladu z Direktivo o odpadni električni in elektronski opremi (2012/19/EU) in v skladu z nacionalno zakonodajo ni dovoljeno odvreči med gospo- dinjske odpadke. Ta izdelek je treba dostaviti na ustrezno zbirno mesto. Lahko ga, na primer, vrnete ob nakupu podobnega izdelka ali pa ga dostavite v zbirni center, ki je pristojen za reciklažo odpadne električne in elektronske opreme. Nepravilno roko- vanje z odpadno opremo lahko zaradi potencialno nevarnih snovi, ki so pogosto prisotne v odpadni ele- ktrični in elektronski opremi, negativno vpliva na oko- lje in zdravje ljudi. Če ta izdelek pravilno zavržete, prispevate tudi k učinkoviti rabi naravnih virov. Infor- macije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokalnem organu, ki je pristojen za ravnanje z odpadki, pri pooblaščenem zbirnem cen- tru za odstranjevanje odpadne električne in elektron- ske opreme ali pri svojem komunalnem podjetju. Tako poškodovanih električnih vodnikov ni dovoljeno uporabljati, ker zaradi poškodovane izolacije ogroža- jo življenje. Električne priključke redno pregledujte, ali obstajajo napake. Pazite, da vodniki ob pregledu niso priključeni na napetost. Priključni vodniki mo- rajo biti v skladu z zadevnimi VDE- in DIN predpisi. Uporabite le vodnike z oznako H05VV-F. Napis s tipsko oznako na priključnem kablu je ob- vezen. Motor z izmeničnim tokomr

• Omrežna napetosti mora znašati 230 V~.

• Premer podaljševalnih vodnikov dolžine do 25 m mora znašati 1,5 mm

. Priključitev in popravilo ele- ktričnih delov sme izvesti le električar. Pri dodatnih vprašanjih navedite:

10. Čiščenje, vzdrževanje in

shranjevanje m Pozor! Pred čiščenjem in vzdrževalnimi deli izvlecite vtič! Nevarnost poškodb zaradi tokovnega udara! m Pozor! Počakajte, da se naprava v celoti ohladi. Nevarnost opeklin! m Pozor! Pred vsakim čiščenjem in vzdrževanjem odstranite ves tlak iz naprave! Nevarnost poškodb! Čiščenje

• Napravo kolikor je mogoče zaščitite pred prahom in umazanijo. Napravo očistite s čisto krpo ali jo spihajte s pihalno napravo pri nizkem tlaku.

• Priporočamo čiščenje naprave po vsaki uporabi.

• Napravo redno čistite z vlažno krpo in nekaj ma- zavega mila. Ne uporabljajte čistil ali topil, saj bi lahko poškodovale napravo. Pazite, da voda ne vstopi v notranjost naprave.

• Pred začetkom čiščenja cev in nastavke za brizga- nje ločite od kompresorja. Kompresorja ne čistite z vodo, topili in podobnim. Servisne informacije Upoštevajte, da so nekateri deli tega izdelka iz- postavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material. Obrabni deli*: pas

13. Odpravljanje napak

• Ne uporabljajte predolgih podaljševalnih kablov. Uporabite podaljševalni kabel z zadostnim preme- rom.

• Ne uporabljajte, če se zunanja temperatura nahaja pod +5° C.

• Motor ohladite in po možnosti preprečite vzroke pregrevanja. Kompresor obratuje, a brez pritiska.

• Preverite cev tlačnega zraka in dodatne dele, po možnosti jih zamenjajte.
