Air Fore 2 - Luchtcompressor SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare luchtcompressor
Merk	Scheppach
Model	Air Fore 2
Max. motorvermogen	1100 W
Elektrische voeding	220-240 V~, 50 Hz
Bedrijfsdruk	8 bar
Aanzuigvermogen	180 l/min
Compressortoerental	3750 min⁻¹
Geluidsdrukniveau	97 dB(A)
Beschermingstype	IP20
Beschermingsklasse	II
Gewicht	5,5 kg
Bedrijfsmodus	S3 15%
Meegeleverde accessoires	Ventieladapters, ballonneedle, opblaashendel met manometer, leegloopadapter, blaaspistool, persluchtslang
Conform gebruik	Banden, ballonnen, luchtbedden opblazen; blazen voor reiniging; voeden van luchtgereedschap (tot 180 l/min)
Reiniging	Reinigen met een vochtige doek en een beetje zwarte zeep; geen oplosmiddelen gebruiken; niet onderdompelen in water
Onderhoud	Regelmatig slangen en aansluitingen controleren; reservoir legen (indien aanwezig); afdichtingen door een specialist laten vervangen
Opslag	Op een droge, vorstvrije plaats, buiten bereik van kinderen; kabel en slang opbergen in de daarvoor bestemde compartimenten
Veiligheid	Draag oorbescherming en veiligheidsbril; luchtstraal niet op personen richten; niet gebruiken in explosieve omgeving
Slijtdelen	Koppeling (snelaansluiting)
Repareerbaarheid	Reparaties overlaten aan een gespecialiseerde elektricien; gebruik originele reserveonderdelen
Garantie	Wettelijke garantie; defecte onderdelen worden vervangen bij materiaal- of fabricagefouten

Veelgestelde vragen - Air Fore 2 SCHEPPACH

Wat is het vermogen van de Scheppach Air Fore 2 compressor?

De Air Fore 2 compressor heeft een maximaal motorvermogen van 1100 W bij een spanning van 220-240 V~.

Welke maximale druk kan deze compressor bereiken?

Hij levert een bedrijfsdruk van ongeveer 8 bar (800 kPa). Let op: de meegeleverde manometer is niet gekalibreerd; controleer de druk met een gecertificeerd apparaat.

Is er olie nodig voor deze compressor?

Het model Air Fore 2 is een olievrije compressor (onderhoudsvrij). Er is geen olie bijvullen nodig.

Welke accessoires worden meegeleverd met de compressor?

De levering omvat: een persluchtslang met snelaansluiting, een opblaashendel met manometer, ventieladapters (fiets, auto, bal, enz.), een ballonneedle, een blaaspistool en een leegloopadapter.

Kan ik pneumatisch gereedschap gebruiken met deze compressor?

Ja, voor gereedschap dat een luchtdebiet tot 180 l/min nodig heeft, zoals luchtpistolen of verfpistolen. Gereedschap met hoog verbruik (schuurmachines, slijpmachines) is niet geschikt.

Hoe onderhoud ik de Air Fore 2 compressor?

Koppel het apparaat los en laat de druk weg voordat u onderhoud uitvoert. Reinig de buitenkant met een vochtige doek. Controleer regelmatig de staat van de slang en aansluitingen. Laat afdichtingen indien nodig door een professional vervangen.

Is de compressor luidruchtig?

Het geluidsniveau is ongeveer 97 dB(A). Het is verplicht om gehoorbescherming te dragen tijdens het gebruik.

Wat moet ik doen als de compressor niet start?

Controleer de netspanning (220-240 V), de staat van de kabel en de zekering. Als de temperatuur lager is dan +5 °C, kan de motor moeilijk starten. Laat de motor afkoelen als deze oververhit is.

Kan ik de compressor buiten gebruiken?

Gebruik alleen geschikte en afgerolde verlengkabels. Bescherm het apparaat tegen regen en vocht. De locatie moet droog, geventileerd en stofvrij zijn.

Hoe berg ik de compressor op na gebruik?

Koppel los, laat de druk weg, berg de stroomkabel op in het zijcompartiment en de slang in het gereedschapscompartiment. Bewaar op een droge, vorstvrije plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING Air Fore 2 SCHEPPACH

Verklaring van de symbolen op het apparatus

Vó Rodr ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in ache nemen!

Draag een gehoorbeschermer. Lawaii kan aanleiding geben tot gehoorverlies.

Draag oogbescherming.

Waarschuwing voor warme onderden!

Waarschuwing voor elektrische spanning!

Waarschuwing! De unit worden op afstand bestuurd en mag zonder waarschuwing starten. Houd derden weg van het werkgebied van het apparaat!

Beschermingsklasse II

Open de kraan nicht, voordat de luchtslang is aangesloten

Inhoudsopgave:

Pagina:

1. Inleiding 131
2. Technische gegevens 131
   3.Uitpakken. 131
   4.Reglementair gebruik 131
3. Veiligheidsaanwijzingen 132
4. Technische gegevens 134
5. Vór ingebruikneming 134
6. Montage en bediening 134
7. Elektrische aansluiting 135
8. Reiniging, Onderhoud en opbergen 136
9. Transport 136
10. Afvalverwijdering en recyclage 136
11. Verhelfpen van storingen 137

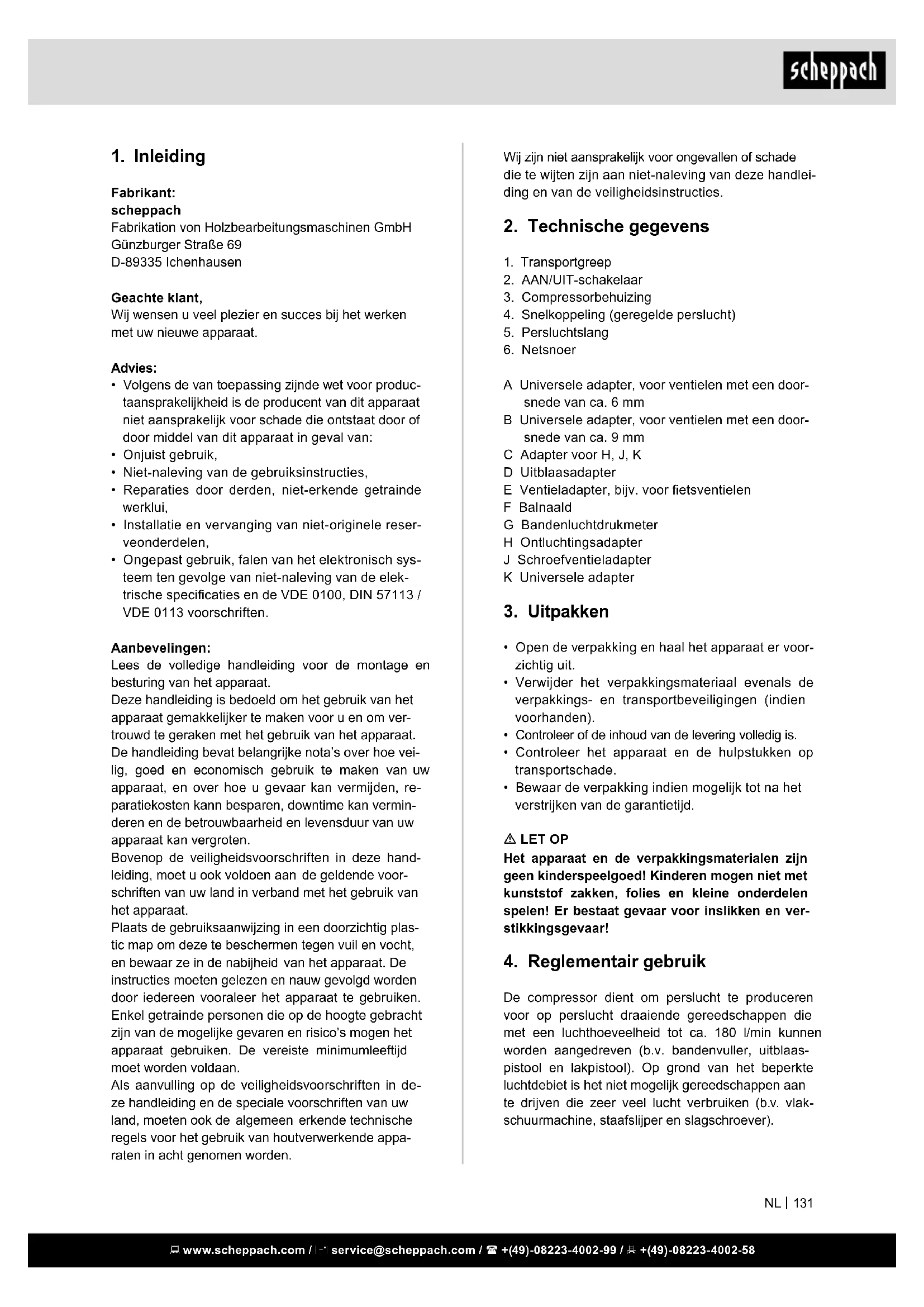

1. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werkemet uw nieuwe apparaat.

Advies:

• Volgens de van toepassing,zijnde wet voor productaansprakelijkheid is de producent van dit apparaat Niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:
• Onjuist gebruik,
• Niet-naleving van de gebruiksinstrcties,
• Reparations door derden, nicht-erkende getrainde werklijk,
• Installatie en verwangting van nicht-originele reserveonderdelen,
• Ongepast gebruik, falen van het elektronisch systemen ten gevolge van Niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

Aanbevelingen:

Lees de volledige handleiding voor de montage en besturing van het apparaat.

Deze handleiding is bedoeld om het gebruik van het apparaat gemakkelijker te makeen voor u en om vertrouwd te geraken met het gebruik van het apparaat. De handleiding bevat belangrijkenota's over hoe veilig, goed en economisch gebruik te makeen van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kann besparen, downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten.

Bovenop de veiligheidsvoorschriften in deze handleiding,要去 ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparatus.

Plaats de gebruiksaanwijzing in een doorzichtig plastic map om deze to beschermen gegen vuil en vocht, enbewaar ze in de nabijheid van het apparaat. De instructucties要去en gelezen en nauw gevolgd worden door iedereen vooraleer het apparaat te gebruiken. Enkel getrainde Personen die op de hoogte gebracht zich van de maybelijke bevaren en risico's moyen het apparaat gebruiken. De vereiste minimumleeftijd moet worden voldaan.

Als aanvulling op de veiligheidsvoorschriften in de- ze handleiding en de speciale voorschriften van uw land,要去en ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten inucht genomen worden.

Wij zijn nicht aansprakelijk voor ongevalten of schade die te wijtenং aan Niet-naleving van deze handleiding en van de verilgheidsinstructies.

A Universele adapter, voor ventielen met een doorsnede van ca. 6 mm
B Universele adapter, voor ventilen met een doorsnede van ca. 9 mm
C Adapter voor H, J, K
D Uitblaasadapter
E Ventieladapter, bijv. voor fietsventielen
F Balnaald
G Bandelnluchtdrukmeter
H Ontluchtingsadapter
J Schroefventieladapter
K Universele adapter

3. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterialieal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien möglichk tot na het verz讲究en van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen nicht met kunststof zakken, folies enkleine onderdelenspelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

De compressor dient om perslucht te produceren voor op perslucht draaiende gereedschappen die met een luchthoeveelheid tot ca. 180 l/min konnen worden aangedreten (b.v. bandenvuller,uitblaas-pistool en lakpistool).Op grond van het beperkte luchtdebiet is het nicht möglichk gereedschappen aan te drijven die zeer veel lusth verbruiken (b.v. vlakschuurmachine, staafslijper en slagschroever).

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of letsel van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once toestellen overeenkomstig hun bestemming Niet ontworpen zichoor commercieel, ambachtelijk of industrieel gebruik.

Wijল Niet aansprakelijk indien het apparaat in ambachtelijke of industrielle bedrijven alsmede bij gewiek te stellen aktiviteiten worden gebruikt.

5. Veiligheidsaanwijzingen

Let op! Bij gebruik van deze compressor dieren de volgende fondamentele veiligheidsvoorschriften te worden opgevolgd ter bescherming gegen elektrische schok, lichamelijk gevaar en brandrisico. Lees deze voorschriften en leef ze na alvorens het toestel te gebruiken.

Veilig werken

1 Hou u uw werkplaats netjes

-Wanorde op uw werkplaats leidt tot gevaar voor ongelukken.

2 Hou rekening met de omgevingsinvloeden

• Stel elektrisch materieel nicht bloot aan de regen.
• Gebruik elektrisch materieel nicht in vochtige of natte omgeving. Gevaar door elektrische schok!
  -Zorg voor een goede verlichting.
• Gebruik elektrisch materieel nicht in de buurt van brandbare vloeistoffen of gassen.

Vermijd lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

4 Hou kinderen weg!

• Laat geen andere Personen het gereedschap of de kabel raken, hou ze weg van uw werkgebied.

5 Bewaar uw gereedschappen op een veilige plaats

• Niet gebruikte gereedschappen moeten in een droge gesloten ruimte buiten bereik van kinderen worden bewaard.

• U werkt beter en veiliger in het opgeveen vermogensgebied.

7 Draag de gespaste werkkledij

-Bij het werken in open lucht draagt u best rubber handschoenen en slipvast schoeisel.
-Bij het werken in open lucht draagt u best rubberhandschoenen en slipvast schoeisel.
Draag bij lang haar eenhaarbescherming.

8 Onttrek de kabel Niet aan zijn eigenlijke bestemming

Draag het gereedschap Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegenitte, olie en scherpe kanten.

9 Onderhoud uw gereedschap zorgvuldig

• Hou uw compressor schoon om goed en veilig te werken.
• Neem de onderhoudsvoorschriften in acht.

• Controleer regelmatig de stekker en de kabel en LASTEZ bij beschadiging door een erken de vakman verrangen.

• Controller de verlngkabel regelmatig en vertang beschadigde kabels.

10 Neem de stekker uit het stopcontact
- Als u de machine nicht gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en freeze.
11 Voorkom onbedoelde inschakeling
- Controller of de schakelaar is uitgeschakeld wonneer u de stekker in het stopcontact steekt.
12 Gebruik een verlengsnoer voor gebruik buitenshuis
- Gebruik buitenshuisuitsuitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zichgelabeld.
- Gebruik de snoeren alleen als de trommel is afgerold.
13 Blijf steeds alert
- Ga voorzichtig te werk. Gebruik uw gezond verstandijdens de werkzaamheden. Gebruik de machine Niet wanner u Niet geconcentreerd bent.
14 Controller uw toestel op beschadigingen
-Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of Licht beschadigde onderdelen zorgvuldig op hun behoorlijke en reglementaire werkwijze te controlleren.
- Controller of de bewegelijke onderdelen waar behoren functioneren en Niet klem zitten alsook of onderdelen beschadigd+zijn. Alle onderdelen要去en waar behoren gemonteerd zich om de verilgheid van de machine te verzekeren.
- Beschadigde veiligheidsinrichtingen en onderdelen dieren deskundig door een erkende vakwerkplaats te worden hersteld of verwangen tenzij in de handleidingen anders vermeld.
-Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden verran-gen.
- Gebruik geen defecte of beschadigde aansluitkabels.

• Gebruk geen gereedschappen waarvan de schakelaar Niet kan worden in- of uitgeschakeld.

15 Laat de machine repareren door een erkend elektricien

• Dit elektrisch gereedschap beantwoordt aan de desbeteffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders können zich ongelukken voor de gebruiker voordoen.

16 Let op!

• Voor uw eigen veiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de gebruiksaanwijzing of door de fabrikant worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of in de catalogus kann een gevaar beteken persoonlijk verwondingen op te lopen.

17 Geluid

• Bij gebruik van de compressor gehoorbeschermer dragen.

18 Vervangen van de aansluitkabel

• Word de aansluitkabel beschadigd, dient die door de fabrikant of door een elektrovakman te worden verrangen om bevaren te voorkomen. Gevaar door elektrische schokken!

19 Vullen van banden

• Controller de bandenspanning onmiddelijk na het vullen door een geijekte manometer, b.v. bij een pompstation.

20 Op wegen verplaatsbare compressoren bij gebruik op werven

• Zorg ervoor dat alle slangeidingen en fittings geschikt zijn voor de maximaal toegestane werkdruk van de compressor.

21 Opstelplaats

• Stel de compressor alleen op een effen oppervlak op.

22 Let op!

• Dit apparaat kan door kinderen vanaf 8 waar en ouder, evenals door Personen met beperkte fysieke, sensorieche of mentale vaardigheden of Personen met onvoldoende ervaring en/of onvoldoende kennis worden gebruikt, als er toezicht worden gehonden of als er aanwijzingen zich gegeven betreffende het veilig gebruik van het apparaat en zij de hiermee verbonden gezaren begrijpen.

• Kinderen mogen nicht met het apparaat spelen.

• De reiniging en het onderhoud mogen nicht door kinderen worden uitgevoerd.

23 Het is aan te bevelen, om toevoerslangen bij een druk boven 7 bar van een veiligheidskabel te voorzien, bijv. een staalkabel.

24 Vermijdt zware belasting van het leidingsysteme door flexibele slangaansluitingen te gebruiken en knikken te vermijden.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interferen met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsvoorschriften voor het werkken met perslucht en uitblaaspistolen

• Compressiepomp en leidingen bereiken tijdens de werkking van de compressor hog temperaturen. Aanraken heeft brandwonden tot gevolg.
• De door de compressor aangezogen lucht dient vrij van bijmengsels te worden gehonden die in de compressiepomp können leiden tot brand of explosions.
• Pak bij het losmaken van de slangkoppeling de koppeling van de slang met de hand vast. Zodoende vermijdt u verwondingen door de terugsprin-gende slang.
• Als u met de uitblaaspistol verwicht dient u een veiligheidsbril te dragen. Door vreme de voorwerpen en wegbeblazen deeltjes hunnen gemakkelijk verwondingen wordenveroorzaakt.
• Met de uitblaaspistol niet gegen Personen blazen of kleding op het lichaam reinigen. Lichamelijk gelevaar!

Veiligheidsvoorschriften voor het verfspuiten

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55^ C verwerken. Ontploffingsgevaar!
• Lakken en oplosmiddelen nicht verwarmen. Ontploffingsgevaar!
• Indien voor de gezondheid schadelijke vloeistoffen worden verwerkt zijn filtertoestellen (gelaatsmaskers) vereist. Neem ook de instructies betreffende veiligheidsmaatregelen in acht die door de fabrikanten van dergelijkke stoffen worden geveen.
• De informatatie aangebracht op de verzamelverpakkingen van de verwerkte materialen en de kenmerking van de verordening voor gevaarlijke stoffenden in acht te worden genomen. Indien nodig dwellen bijkomende veiligheidsmaatregelen te worden genomen, in het bijzonder dwellen gegaste kleding en maskers te worden gedragen.

• Tijdens het spuiten alsmede in de werkkuimte mag Niet worden gereootk. Ontploffingsgevaar! Ook verfdampenঃnlicht brandhaar.

• Vuurhaarden, open vlam of vonden verzoorzakende machines mogen nicht aanwezig of in gebruik়.

• Eten en drank nicht in de werkkuimte bewaren of consumeren. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter+zijn dan 30m^3 en er要去 voldoende luchtverversing bij het spuiten en drogen verzekererd,zijn. Niet gegen de wind spuiten.Principieel bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van deplaatselijke politie autoriteiten opvolgen.
• Verwerk in verbinding met de pvc-drukslang geen media zoals testbenzine, butylalkohol en methy-leenchloride Deze media vermietigen de drukslang.

Aansluiting op het net 220 - 240 V~ 50 Hz

Motorvermögen max. 1100 W
Bedrijfsmodus S3 15%
Compressortoerental 3750 min	-1
Werkdruk	ca. 8 bar
Theoretisch aanzuigvermögen	ca. 180 l/min
Geluidsvermögen LwA	97 dB(A)
Onzekerheid KwA	1,93 dB
Bescherming type	IP20
Beschermingsklasse II
Gewicht van het toestel	5,5 kg

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

Draag een gehoorbescherming.

Het effect van lawaai kan gezhoorverlies zich.

Restrisico's

Volg de in de gebruikshandleiding voorgeschreveen onderhouds- en veiligheidsvoorschriften op.

Let alttijd goed op tijdens het werk en zorg dat derden op een veilige afstand van uw werkplek blijven.

Ook bij een juiste wijze van gebruik van het apparaat blijven er alkijd bepaalde restrisico's bestaan, die Niet+kunnen worden uitgesloten. Uit het soort en de constructie van het apparaat+kunnen de volgende potentièle gesaren worden afgeleid:

• Onopzettelijk inschakelen van het product.
• Beschadiging van het gehoort, als de voorgeschreven gehoorbescherming Niet worden gedragen.
• Vuiidleeltjes, stof enz. können ondanks het dragen van de veiligheidsbril in uw ogen of gezichtterechtkommen.
• Inademen van opstuivende vuiddeeltjes.

7. Vór ingebruikneming

Controller of de geevens vermeld op het kenplaatje overeenkomen met de geevens van het stroomnet alvorens het gereedschap aan te sluiten.

• Controller het toestel op transportschade. Het transportbedrijf dat de compressor geleverd heeft onmiddelijk op de hoogte stellen van eventuele schade.
• De compressor dient in de nabijheid van de verbruiker te worden opgesteld.
• Lange luchtleidingen en lange toevoerleidingen (verlengkabels)要去en worden verme-den.
• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.
• De compressor nicht in een vochtige of native ruimte opstellen.
• De compressor mag slechts in gpaste ruimten (goed geventileerd, omgevingstemperatuur +5^ tot 40^ ) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen aanwezig়.
• De compressor is geschickt voor gebruik in droge ruimten. Hij mag Niet worden gezruikt in zones waarin met spatwater worden gewerkt.
  Voor inbedrijfstelling dient het oliepeil in de compressorpomp te worden gecontroleer.

8. Montage en bediening

Let op!

Voor ingebruikneming het toestel zeker volledig monteren!

Aansluiting op het net

• De compressor is voorzien van een netkabel met veiligheidsstekker. Deze kan worden aangesloten op elk veiligheidsstopcontact 230V 50Hz dat beveiligd is door een zekering van 16 ampere.
• Alvorens het toestel in gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning (vermeld op het kenplaatje van het toestel).
• Lange toevoerleidingen alsook verlangkabels, kabeltrommels enz. leiden tot spanningsverlies en küssen het starten van de motor beletten.
• Bij temperaturen onder +5^ start de motor eventueel moeilijk ten gevolge van stroefheid.
• Bei niedrigen Temperaturen unter +5^ ist der Motoranlauf durch Schwergängigkeit gefahrdet.

Aan-/uitschakelaar (afb. 1)

• Door de knop (2) in stand I te zetten, worden de compressor ingeschakeld.
• Om de compressor uit te schakelen, moet de knop (2) in stand 0 worden gezet.

Maak de aansluitingen (afb. 3, 4)

Let op! Zet het apparaat UIT.

Houd hierbij het koppelstuk vast, om verwondingen door het terugspringen van de slang te voorkomen.

• Sluit de nippel van uw persluchtgereedschap aan op de persluchtslang (5) van de compressor.
• Als u de aansluiting los wilt make, trekt u de snel-koppeling (4) op de persluchtslang (5) maar ache-teren.

Gebruik de bandenpomp (afb. 6, 7, 8)

De perslucht-bandenpomp (G) dient om autobanden mee op te pompen; met de juiste accessoires ook voor het vullen en bijregelen van fietsbanden, rubberboten, luchtbedden, ballen enz.

Door middel van het ontluchtingsventiel (7) kurz u de druk lately ontsnappen.

Let op! De manometer is nicht geijkt!

Controleer de luchtdruk na het vullen met een geijkt apparatus.

Blaasspuit gebruiken

U kunt de bandenpomp (G) ook als blaasspuit gebruiken om holtes of verontreinigde oppervlakken en gereedschap te reinigen.

Verwijder hiervoor eerst de slang met de ventiladapter (8).

Schroef de uitblaasadapter (D) nu weeop de bandenpomp (G).

Adapterset gebruiken

Met de adaptersset heeft u de volgende verdere toe-passingsmogelijkheden van de bandenpomp:

• Oppompen van ballen met behulp van de balnaald (F).
• Met ventieladapter (E) können fietsbanden worden opgeprompt.
• Het oppompen van zwembaden, luchtbedden of boten met behulp van de extra adapter (K).
• Het oppompen van artikelen met schroefventielen (bijv. boten) met de schroefventieladapter (J).
• Grote opgeblazen artikelen waar leeg laten lopen. Hiervoor gezruikt u de ontluchtingsventiel-adapter (C).
• De twee conische universe adapters (A/B)\ kunt u ook gelebruiken voor luchtmatrassen.

9. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebrukke verlengsnoer要去en eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijkke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster-of deuropenen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken,ondat over de aansluitkabel is gere den.
• Beschadigde isolatie bzw. de stekker uith het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijkde defekte elektrische aansluitkabels mogen Niet worden gebruikt en zich levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatin op schade. Let erop dat bij het controleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriftten voldoen.

Gebruikuitsluitend aansluitkabels met de aanuiding H05VV-F".

Op de aansluitkabel要去 de type-aanduiding vermeld staan.

Wisselstroommotor

• De netspanning moet 230 VAC়
• Verlengsnoeren moeten tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

10. Reiniging, Onderhoud en opbergen

Let op!

Verwijder vór alle schoonmaak- en onderhoudswerkzaamheden de netstekker uit het stopcontact! Lichamelijk gevaar door elektrische schokken!

Letop!

Wacht tot het toestel—helemaal is afgekoeld! Gevaar voor brandwonden!

Letop!

Vór alle schoonmaak- en onderhoudswerkzaamheden dient het toestel drukloos te worden gemaakt! Li-chamelijk gevaar!

Reiniging

• Hou het toestel zo veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddelijk na elk gebruik schoon te make.
• Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reini-gings- of oplosmiddelen; die zouden de kunststof-delen van het toestel kuren aantasten. Zorg er-voor dat geen water binnen in het toestelterecht kan komen. Slang en spuitgereedschap要去en voor de schoonmaakbeurt van de compressor worden geschieren. De compressor mag Niet met water, oplosmiddelen of iets dergelijks schoon worden gemaatk.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�ij als verbruiksmaterialien. Slijtstukken*: koppeling

• nicht verpflicht bij de leveringsomvang begrepen!

Opbergen

Letop!

Trek de netstekker uit het stopcontact, ontlucht het toestel en alle aangesloten pneumatische geereedschappen. Berg de compressor op zodat hij Niet door onbevoegden in werkig kan worden gesteld.

Letop!

De compressor alleen in een droge en voor onbevoegden ontoegankelijkke omgeving opbergen. Niet kantelen, alleenrecht staand opbergen! Olie kan uitlopen!

Opslag netstekker, slang en accessoires (afb. 2)

• Het netsnoer (6) kan zoals in afbeelding 3 getoond, aan de zijkant van de compressor in eenvak worden opgeborgen.

• De drukslang kan in het gereedschapsvak worden opgeborgen.

11. Transport

• Het apparaat kan met handgreep (1) gettransporteerd worden (afb. 5).

12. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop谈起guebracht worden. Het toestel en+zijn accessoires bestaanuit diverse materiai-alen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw specialzaak of bij uw gemeentebestaar!

Oude apparatuur mag nicht bij het huisafval worden gegood!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen Niet bij het huishoudelijk vuil mag worden gegood. Dit product要去 bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruike elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door möglichke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effec-tief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publice afvalverwerker, een erkend afvalverwerkingssstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingssstation.

13. Verhelpen van storingen

Storing Mogelijk oorzaak Oplossing
De compressor draaat Niet. • Netspanning ontbreekt. • Netspanning te laag. • Buitentemperatuur te laag. • Motor oververhit.	• Kabel, netstekker, zekering en stopcontact controle- ren. • Te lange verlengkabel vermijden. Verlengkabel met een voldoendeaderdoorsnede gebruiken. • Niet onder +5° buitentemperatuur gebruiken. • Motor lately afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.
Compressor draaat, maar bouwt geen druk op.	• Terugslagkleplek. • Dichtingen defect.	• Terugslagklep door een vakwerkplaats latent verran-gen. • Dichtingen controleren, defecte dichtingen door een vakwerkplaats latent verrangen.
Compressor draaat, druk worden op de manometer aangeduid, maar de gereed-schappen draaien Niet.	• Slangverbindingen ondicht. • Snelkoppeling ondicht.	• Persluchtslang en gereedschappen controleren, indien nodig verrangen. • Snelkoppeling controleren, indien nodig verrangen.

Zichtbare gebrenken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo zich vertleist de verkoper elkere aanspraak op grond van deze Gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt inDat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als geolg van ma

teriaal- of productiefouten, kosteloos verrangen. De garantie verwalt darüber bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderden die wij Niet zich producereren, geen wij enkel de garantie die wij zich krijgen van de oorspronkelijke leverancier. De kosten voor de montage van neue onderden vallen ten lastinge van de koper. Eigen tot het aanbringen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES

Zichtbare gebreken要去en binnen 8 dagenaontvangst van de goederen worden gemeld, anders verliest de koper elkrecht op aanspraak voor dergelijkige gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijkke garantietermijn vanaf de afleverung bieden wij garatie door elk machineonderdeel,thatijdens们都三期door materiaal-of productiefouter

onbruikbaar zou worden, gratis te verrangen. Voor onderden die wij Niet zich producieren, bieden wij enkel garantie in de mate die toeleveranciers ons bieden. De kosten voor deplaatsing van de neueilde onderden draagt de koper. Aanspraken voor wijzigingen, waardeverminderin en overige schadeloosstellung+zijn uitgesloten.

Garanti DK

Medenna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruktionsfel. Defekta delar ersats utan omkostnigar, men kunden starf for installationen. Vare garanti tacker endast original-delar. Ansprak pa garantir éreligger inte for: garantir tacker ej, transportska
