BRUKSANVISNING PS 2035 AL-KO

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehållsförteckning

1 Om denna bruksanvisning 186

1.1 Symbol på titelsida 186
1.2 Teckenförklaring och signalord ...... 187

2 Produktbeskrivning 187

2.1 Avsedd användning.... 187
2.2 Förutsebar felanvändning .....187
2.3 Resterande risker.... 187
2.4 Säkerhets- och skyddsanordningar.... 187
2.5 Symboler på maskinen.... 187
2.6 Leveransomfattning.... 188
2.7 Produktöversikt (01) 188

3.1 Allmänna säkerhetsanvisningar för elverktyg.... 188

3.1.1 Säkerhet på arbetsplatsen...... 189
3.1.2 Elsäkerhet.... 189
3.1.3 Personsäkerhet 189
3.1.4 Användare 189
3.1.5 Använda och hantera elverktyget 189
3.1.6 Använda och hantera det batte- ridrivna verktyget .... 190
3.1.7 Service.... 190
3.1.8 Säkerhetsanvisningar till batteri... 190
3.1.9 Säkerhetsanvisningar till laddare. 191

3.2 Säkerhetsanvisningar för växtspruta.. 191
3.3 Maskinsäkerhet 192

4 Montering.... 192

4.1 Montera sprutlans (02) 192
4.2 Montera sprutslang (03) 192
4.3 Sätta på och ställa in bärremmen (04).... 192

5 Start 192

5.1 Ladda batteriet 192
5.2 Sätta i och ta ur batteriet (06).... 193

6 Användning.... 193

6.1 Blanda sprutlösning.... 193
6.2 Fylla på tanken (07) 193

6.3 Justera sprutmunstycke (05) ......193
6.4 Till- och frånkoppla och manövrera redskapet....193

7 Arbetsbeteende och arbetsteknik......194
8 Underhåll och skötsel....194
9 Felavhjälpning ....194
10 Transport....195
11 Förvaring ....195

11.1 Lagring av batteri och laddare .....196

12 Återvinning ....196
13 Kundtjänst/service....197
14 Garanti....197
15 Översättning av original EU-/EG-försäkran om överensstämmelse....197

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Symbol Betydelse

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfallshantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Detta redskap är avsett för att spruta hem- och trädgårdskemikalier för hushållsbruk, såsom insekticider, fungicider, ogräsmedel och gödningsmedel inom det privata området och får endast användas utomhus och i väl ventilerade områden.

Redskapet kan även användas för att vattna växter.

All annan användning anses som icke avsedd användning. Man får endast arbeta med redskapet när det är komplett monterat.

Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.

2.3 Resterande risker

Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse följande risker:

■ Personskada till följd av inandning av utsprutade kemikalier om inget andningsskydd bärs.
■ Personskada vid kontakt med ögon och hud om inget ögonskydd och lämplig skyddsutrustning bärs.
Elektriska stötar. Spruta aldrig vätskor mot stickuttag, kablar eller elektriska apparater.

2.4 Säkerhets- och skyddsanordningar

WARNING! Skaderisk

Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svå- ra kroppsskador.

Se till att reparera eventuella skada-de säkerhets- och skyddsanordning-ar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.5 Symboler på maskinen

Symbol Betydelse

	Var särskilt försiktig när du hanterar redskapet!
	Läs igenom bruksanvisningen innan du börjar använda redskapet eller utför underhållsarbeten på det!
	Använd ögonskydd!
	Använd skyddshandskar!

Symbol Betydelse

Bär säkerhetsskor!

Bär andningsskyddsmask!

Skydda maskinen mot regn och vä- ta!

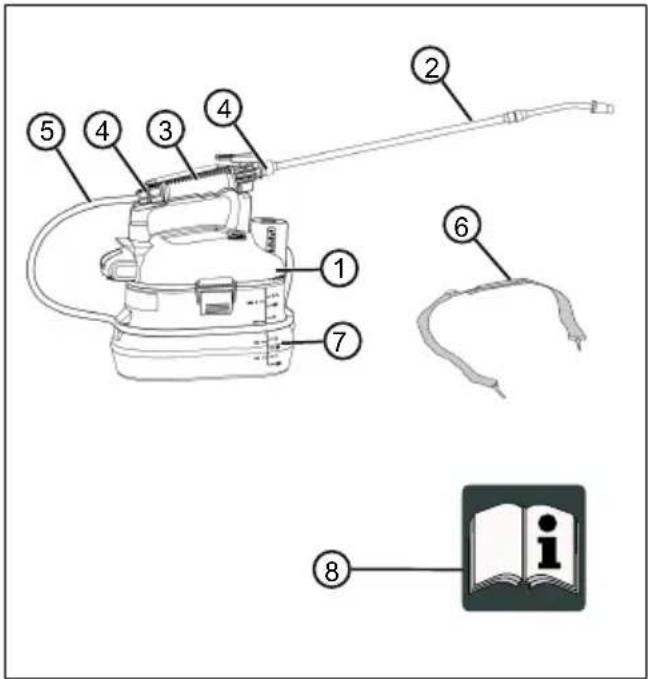

2.6 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

2 Sprutlans med sprutmunstycke

4 Förbindningsstycke

5 Sprutslang

6 Bärrem

7 Tank för sprutlösning

8 Bruksanvisning

ANMÄRKNING

Batteriet och batteriladdaren ingår inte i leveransomfattningen, utan måste beställas extra.

Under följande artikelnummer finns:

Litiumjonbatteri – B50 Li – art.-nr 113559

Laddare – C30 Li – art.-nr 113560

2.7 Produktöversikt (01)

Produktöversikten (01) ger en överblick över ma- skinen.

Nr. Komponent

1 Motorhölje

2 Sprutlans med sprutmunstycke

6 Tank för sprutlösning

7 På/av-brytare

8 Påfyllningsrör med mätbägare

9 Batteri*

10 Laddare med stickkontakt*

* Ingår inte i leveransen.

3 SÄKERHETSANVISNINGAR

3.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs alla säkerhetsanvisningar och annan information.

Om inte säkerhetsanvisningar och annan information följs kan det leda till elstötar, brand och/eller allvarliga skador.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "elredskap" som används i säkerhetsanvisningen avser nätdrivna elredskap (med nätkabel) och batteridrivna elredskap (utan nätkabel).

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.1.2 Elsäkerhet

Elredskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.
Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar på redskapet. Skadad eller till-trasslad kabel ökar risken för elstötar.
Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Detta minskar risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

• Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till allvarliga personskador.
  Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor,

skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att redskapet inte kan startas oav-siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredskapet eller om det är påslaget när det ansluts till strömförsörjningen.
Ta bort inställningsverktygen och skruvnycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om dammuppsugnings- eller dammupp-samlingsanordningar är monterade se till dessa är rätt anslutna och att de används korrekt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

3.1.4 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.1.5 Använda och hantera elverktyget

• Överbelasta inte redskapet. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektområdet.
  Använd inte elredskap med defekta strömbrytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste repareras.
  Dra ur kontakten ur eluttaget och/eller ta ur batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan redskapet. Dessa försiktighetsåtgärder förhindrar att elredskapet startas oavsiktligt.

Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda redskapet. Elredskap är farliga om de används av oerfarna personer.
- Var noga med underhållet av ditt elredskap. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.
Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.
Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

3.1.6 Använda och hantera det batteridrivna verktyget

Ladda enbart batteriet i laddare som anvisas av tillverkaren. En laddare som är avsedd för en viss batterityp kan bli brandfarlig om den används med andra batterier.
Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på till-räckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

3.1.7 Service

Låt endast kvalificerad personal reparera ditt elredskap under användande av originalreservdelar. Detta garanterar redskapets säkerhet.

3.1.8 Säkerhetsanvisningar till batteri

Detta avsnitt anger alla grundläggande säkerhetsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

Batteriet ska avlägsnas ur elverktyget föra alla arbeten på elverktyget (t.ex. underhåll, verktygsbyte), före transport och före lagring.
Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i maskinen.
Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ångor eller elektrolytvätskor kan rinna ut. Explosionsrisk!
■ Utsätt inte batteriet för stötar och kasta det inte.
Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte överbrygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Använd inga spetsiga föremål på batteriet (t.ex. skruvmejsel). Gör man det kan det orsaka en intern kortslutning som kan leda till överhettning, brand eller batteriexplosion.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.

Om du har kommit i kontakt med elektrolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök därefter en läkare.

Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar

av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.
personer som inte har några erfarenheter av eller kunskaper om batteriet.

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.

3.1.9 Säkerhetsanvisningar till laddare

Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

Använd endast laddaren ändamålsenligt, d.v.s. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.

- Kontrollera hela laddaren och framför allt nät-kabeln och batterifacket avseende skador före varje användning. Använd endast laddaren i felfritt skick.

Använd inte laddaren i explosions- och brandfarliga miljöer.

Använd endast laddaren inomhus och utsätt den inte för väta och fukt.

Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över laddaren.

Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.

Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.

■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.

Använd inte laddaren när den är smutsig eller våt. Rengör och torka laddaren och batteriet före användning.

- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.

För din egen säkerhet, låt alltid laddaren repareras av kvalificerad fackpersonal och med hjälp av originaldelar.
Denna apparat kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och om de risker som kan uppstå. Barn får inte leka med utrustningen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
När laddaren inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till laddaren.

3.2 Säkerhetsanvisningar för växtspruta

Spruta inga brännbara vätskor, såsom bensin, för att minska risken för brand eller explosion.
Använd endast vattenbaserade gräs- och trädgårdskemikalier.
Använd inga kemikalier för kommersiella eller industriella ändamål.
Risk för elstöt. Spruta inte mot stickuttag.
Sprutområdet måste vara väl ventilerat.
Spruta inte där det finns gnistor, flammor eller andra antändningskällor.
- Var medveten om alla möjliga faror för respektive sprutmaterial, enskilda kemikalier samt möjliga kombinationer.
Använd inte redskapet med någon av följan-de vätskor, eftersom de kan skada metalldelar, tank eller slang:

Frätande (alkali)
Korrosiv
Självupphettande

Följ alltid de anvisningar från kemikalietillverkaren som står tryckta på produktetiketten för användning, rengöring och lagring. Kemikalier måste därför alltid förvaras oåtkomligt för barn.
Spruta inte på några material, för vilka möjliga faror är okända.
Bär lämplig skyddsutrustning, som en för sprutning avsedd ansiktsmaskin, handskar och annan lämplig skyddsutrustning för att minska belastning genom sprutmaterialen.

■ Undvik all hud- och ögonkontakt med kemi-kalierna eller den färdiga sprutlösningen samt inandning av ångor och sprutdimma. Vidta genast följande åtgärder vid händelse av kontakt:

Tvätta grundligt huden med vatten och tvål.
Tvätta ögonen noggrant med vatten.
■ Uppsök omedelbart en läkare vid irritation.

Häll inga heta eller kokande vätskor i tanken. De kan försvaga eller skada slangen och tanken.
Rök, ät eller drick inte medan redskapet används.
Vidta förebyggande åtgärder så att inga personer eller djur visas inom det område som du besprutar.

3.3 Maskinsäkerhet

Använd enbart redskapet under följande förutsättningar:

■ Redskapet är inte smutsigt.
■ Redskapet har inga skador.
- Alla manöverelement fungerar korrekt.

- Överbelasta aldrig redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.

Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt alltid defekta komponenter med originalreservdelar från tillverkaren. Om redskapet används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.

ANMÄRKNING

Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.

4 MONTERING

WARNING!

Faror p.g.a. ofullständig montering!

Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
- Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!

4.1 Montera sprutlans (02)

1. Montera mutter, förbindningsstycke och O-ring på ändan av sprutlansen (02/1).
2. Stick in ändan av sprutlansen (02/1) i handtaget (02/2) och skruva fast med förbindningsstycket (02/3). Kontrollera att O-ringen sitter korrekt.
3. Skruva på muttern på förbindningsstycket och dra åt för hand.

4.2 Montera sprutslang (03)

■ Skruva på förbindningsstycket (03/1) på handtaget (03/2).
Sätt in slangänden (03/3) i förbindningsstycket (03/1) och skruva fast med muttern.

1. Anslut sprutslangen med tanken:

Sätt in den andra slangänden (03/4) i tankanslutningen (03/5) och skruva fast med muttern.

4.3 Sätta på och ställa in bärremmen (04)

1. Rikta bärremmen (04/1) på redskapet på så sätt att spännet (04/2) befinner sig framför användaren.
2. Fäst bärremmens karbinhakar (04/3) i öglorna (04/4) på sprutredskapet.
3. Häng hela redskapet över axeln i bärremmen. Spännet måste befinna sig framför användaren.
4. Förskjut spännet tills önskad position är uppnådd.

5 START

5.1 Ladda batteriet

OBSERVERA!

Brandfara vid laddning!

Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.

ANMÄRKNING

Batteri och laddare ingår inte i leve- ransomfånget.

Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

ANMÄRKNING

Se de separata bruksanvisningarna för batteri och laddare för närmare information.

Se:

■ Bruksanvisning litiumjonbatteri – B50 Li
■ Bruksanvisning laddare – C30 Li

5.2 Sätta i och ta ur batteriet (06)

Sätta i batteriet (06)

1. Skjut in (06/a) batteriet (06/1) i batterifacket (06/2) tills det snäpper in hörbart.

Avlägsna batteriet (06)

1. Tryck in låsknappen (06/3) på batteriet (06/1) och håll den intryckt.
2. Avlägsna (06/b) batteriet.

6 ANVÄNDNING

WARNING!

Faror p.g.a. ofullständig montering!

Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!

6.1 Blanda sprutlösning

WARNING!

Skaderisk

Blanda kemikalierna exakt efter tillverka- rens anvisningar. Felaktiga blandningar kan framkalla ångor eller explosiva lös- ningar.

Förbered endast sprutlösningen utomhus eller på en väl ventilerad plats.
Sprutlösningen måste vara så tunnflytande som vatten.

Ta alltid endast den mängd sprutlösning som krävs för det arbete som ska utföras.
Blanda inte olika kemikalier, förutom om en sådan blandning är godkänd från tillverkaren.

Fyll endast på tanken utomhus eller på en väl ventilerad plats. Genomför en testkörning med färskt vatten och kontrollera alla delar på sprutredskapet innan du fyller tanken med sprutlösning.

1. Skruva av mätbägaren (07/1). Påfyllningsröret (07/2) är öppet.
2. Ställ sprutredskapet på en jämn yta. Fyll inte på tanken över maxmarkeringen (07/3).
3. Skruva på mätbägaren (07/1) på påfyllningsröret (07/2) och dra åt efter påfyllning av tanken.
4. Sätt en skylt på sprutredskapet med upplysning om vilka kemikalier som används.

6.3 Justera sprutmunstycke (05)

Ställa in sprutstråle

1. Skruva loss (05/a) sprutmunstycket (05/1).

Ställa in solfjäderstråle

1. Skruva fast (05/b) sprutmunstycket (05/1).

6.4 Till- och frånkoppla och manövrera redskapet

Sätta på maskinen

1. Håll fast sprutredskapet i handtaget (01/3) eller häng det över axeln med remmen.
2. Tryck på strömbrytaren (01/7). Redskapet är påslaget.

Spruta

OBSERVERA!

Skaderisk

Kontakt med farliga sprutmaterial kan le- da till personskador.

Tvätta händerna och det område på huden som utsatts av sprutdimma ordentligt efter varje användning.

1. Tryck på (08/a) manöverknappen (08/1) på handtaget (08/2). Släpp upp (08/b) manöverknappen (08/1) för att avsluta sprutningen.

Stänga av maskinen

1. Tryck på strömbrytaren (01/7). Maskinen är avstängd.

7 ARBETSBETEENDE OCH ARBETSTEKNIK

Rikta sprutmunstycket direkt på de växter eller de föremål som ska besprutas.
Använd inte redskapet på blåsiga dagar. Sprutmaterialen kan av misstag blåsas på växter eller föremål som inte ska besprutas.
Växtsprutan kan användas med sprutlansen i hållaren eller i sprutlansen handtag.

8 UNDERHÅLL OCH SKÖTSEL

OBSERVERA!

Skaderisk

Kontakt med farliga sprutmaterial kan le- da till personskador.

Bär alltid lämplig skyddsutrustning vid underhålls-, skötsel- och rengöringsarbeten!

■ Utsätt inte maskinen för väta eller fukt. Spruta inte vatten på maskinen.
Avlägsna batteriet och lagra det torrt efter varje användning.

• Kontrollera redskapets in- och utsida samt alla komponenter före och efter varje användning:
  Läckage
  Spruckna eller nedslitna slangar
  Tilltäppta munstycken
  Delar saknas eller är skadade

Använd inga brännbara lösningsmedel eller slipande rengöringsmedel för att rengöra redskapet.

Låt reparera redskapet före nästa användning.
- Kontrollera med jämna mellanrum att maskinen är i gott skick.
- Kontrollera elkontakterna avseende korrosion. Rengör vid behov med en fin trådborste och spraya in med kontaktspray.
Töm tanken genom påfyllningsröret före varje användning.
■ Rengör redskapet med rent vatten efter varje användning.

9 FELAVHJÄLPNING

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Störning Orsak Åtgärd
Redskapet sprutar inte. Munstycket är tilltäppt. Rengör munstycket.
Motorn går inte. Batteriet är urladdat. Ladda batteriet.
Motorn stängs inte av. Motorskyddsbrytaren har stängts av.		Vänta tills verktygets motorskyddsbrytare aktiveras igen.
Batteritiden minskar väsentligt.	Batteriet är urladdat eftersom det inte har använts på länge.	Ladda batteriet.
	Batteriets livslängd har gått ut.	Byt ut batteriet.Använd endast originaltillbehör från tillverkaren.
Batteriet går inte att ladda.	Batterikontakterna är smutsiga.	Kontakta AL-KO:s servicecenter.
	Batteriet eller laddaren är defekt.	Beställ reservdelar. Kontakta AL-KO:s servicecenter.
	Batteriet är för varmt. Låt batteriet svalna.

10 TRANSPORT

Vidta följande åtgärder före transport:

1. Stäng av maskinen.

2. Ta ut batteriet ur maskinen.

3. Förpacka batteriet enligt föreskrift (se nedan).

ANMÄRKNING

Den nominella energin i batteriet understiger 100 Wh. Beakta nedanstående transportanvisningar.

Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast trans-porteras under vissa förutsättningar.

Oskadat batteri kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelseballage och transporten inte är yrkesmässig. Beakta viktbegränsningarna för batterier som skickas separat:

• max. 30 kg totalvikt per paket vid transport på väg, räls eller vatten
• ingen max. vikt vid lufttransport men max. 2 st per paket

Vid befarad skada på batteriet (t.ex om maskinen har fallit ned) är sådan transport inte tillåten.
Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.

I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlätenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.

Vidare anvisningar om transport och frakt.

• Transportera och skicka endast litiumjonbatterier som är i oskadat skick.
  Se till så att oavsiktlig igångsättning inte är möjlig under transporten eller frakten.

■ Skydda maskinen genom att emballera med en kraftig ytterförpackning (transportlåda). Använd om möjligt tillverkarens originalförpackning.
- Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten (t.ex. för paketservice eller spedition).

Vid transport på väg, räls eller vatten ska en varningsdekal finnas på förpackningen om ett eller flera batterier har bifogats maskinen. Om batteriet eller batterierna har satts in i eller monterats i maskinen krävs ingen varningsdekal eftersom ytterförpackningen/originalförpackningen redan måste uppfylla särskilda föreskrifter.

Vid lufttransport ska alltid en varningsdekal finnas på förpackningen. Viktövergränserna för batterier som skickas till-sammans med maskinen ska beaktas: max. 5 kg batterivikt per paket och max. 2 st per paket som batteri/batterier bifogas maskinen.

■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.

Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella nationella lagar och regler.

11 FÖRVARING

Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

■ Lagra inga kemikalier i tanken.
- Kontrollera alla delar avseende otäta ställen efter varje användning.
Sprutlansen kan förvaras i hållaren.

11.1 Lagring av batteri och laddare

FARA!

Risk för explosioner och bränder!

Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.

Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor.

ANMÄRKNING

På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.

Lagra batteriet på ett torrt, frostfritt ställe i föreskriven förvaringstemperatur (se batteriets bruksanvisning) och med en laddning på ca 40–60 %.
På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.
Ladda batteriet i ca 2 timmar efter ca 6 månaders lagring.

12 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

- Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi-

kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.

Kontaktinformation finns på internet:

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

15 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven samt de produktspecifika standarderna.

Produkt

Batteridriven växtspruta

Serienummer

G4990012

Typ

PS 2035

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

EU-direktiv

2006/42/EG ändrat genom

2009/127/EG

2014/30/EU

2011/65/EU

Befullmäktigad för dokumentation

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

Harmoniserade standarder

EN 60745-1:2009+A11:2010

EN 50580:2012+A1:2013

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-1:2017

EN 55014-2:2015

Kötz, 2018-11-15

Dr. Wolfgang Hergeth

Managing Director

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

Merknad om WEE-direktivet
