MANUALE UTENTE PS 2035 AL-KO

2.3 Overige risico's

1 Istruzioni per l'uso.... 78

1.1 Simboli sulla copertina 79
1.2 Descrizione dei simboli e parole se-gnaletiche.... 79

2 Descrizione del prodotto 79

2.1 Utilizzo conforme alla destinazione.... 79
2.2 Possibile uso errato prevedibile ..... 79
2.3 Rischi residui.... 79
2.4 Dispositivi di sicurezza e di protezione 80
2.5 Simboli sull'apparecchio.... 80
2.6 Dotazione 80
2.7 Panoramica prodotto (01) 80

3 Indicazioni di sicurezza.... 81

3.1 Indicazioni di sicurezza generali per attrezzi elettrici 81

3.1.1 Sicurezza sul posto di lavoro...... 81
3.1.2 Sicurezza elettrica 81
3.1.3 Sicurezza di persone 81
3.1.4 Operatore 82
3.1.5 Utilizzo e manipolazione di un attrezzo elettrico 82
3.1.6 Utilizzo e manipolazione dell'attrezzo a batteria.... 82
3.1.7 Service.... 83
3.1.8 Indicazioni di sicurezza per la batteria.... 83
3.1.9 Indicazioni di sicurezza per il caricabatteria.... 83
3.2 Indicazioni di sicurezza per lo spruzzatore piante 84
3.3 Sicurezza dell'apparecchio.... 85

4 Montaggio 85

4.1 Montaggio lancia di spruzzo (02) ..... 85
4.2 Montaggio il tubo di spruzzo (03) ..... 85
4.3 Attaccare e regolare la tracolla (04) ... 85

5 Messa in funzione.... 85

5.1 Caricare la batteria.... 85
5.2 Montare e rimuovere la batteria (06).. 86

6 Utilizzo.... 86

6.1 Miscela della soluzione spray...... 86
6.2 Riempimento del serbatoio (07) ..... 86
6.3 Regolazione dell'ugello di spruzzatura (05) 86
6.4 Accendere/Spegnere e utilizzare l'apparecchio 86

7 Comportamento e tecnica di lavoro...... 87
8 Manutenzione e cura.... 87
9 Supporto in caso di anomalie.... 87
10 Trasporto.... 88
11 Conservazione 89

11.1 Immagazzinare la batteria e il carica-batteria.... 89

12 Smaltimento 89
13 Servizio clienti/Assistenza.... 90
14 Garanzia....90
15 Traduzione della dichiarazione di conformità UE/CE originale.... 91

1 ISTRUZIONI PER L'USO

Le istruzioni per l'uso originali sono quelle in tedesco. Tutte le altri varianti linguistiche sono traduzioni delle istruzioni per l'uso originali.
Conservare le presenti istruzioni per l'uso in maniera da potervi leggere, qualora si rendesse necessaria, un'informazione a proposito dell'apparecchio.
■ Consegnare l'apparecchio ad altre persone solo insieme alle presenti istruzioni per l'uso.
■ Attenersi alle indicazioni di sicurezza e alle avvertenze contenute nelle presenti istruzioni per l'uso.

1.1 Simboli sulla copertina

Simbolo Significato

Prima della messa in funzione, leggere attentamente queste istruzioni per l'uso. È il presupposto per lavorare in modo sicuro e per una gestione regolare.

Istruzioni per l'uso

Maneggiare con cura la batteria agli ioni di litio In particolare, osservare le avvertenze su trasporto, stoccag- gio e smaltimento delle presenti i- struzioni per l'uso!

1.2 Descrizione dei simboli e parole segnaletiche

PERICOLO!

Mostra una situazione pericolosa imminente che ha come conseguenza la morte o una seria lesione se non viene evitata.

ATTENZIONE!

Mostra una situazione potenzialmente pericolosa che, se non viene evitata, ha come conseguenza la morte o una seria lesione.

CAUTELA!

Mostra una situazione potenzialmente pericolosa che, se non viene evitata, ha come conseguenza una leggera o media lesione.

ATTENZIONE!

Mostra una situazione che, se non viene evitata, potrebbe avere come conseguenza dei danni materiali.

AVVISO

Indicazioni speciali volte a migliorare la comprensione e l'uso.

2 DESCRIZIONE DEL PRODOTTO

2.1 Utilizzo conforme alla destinazione

Questo apparecchio è progettato per spruzzare prodotti chimici domestici e da giardino per uso domestico come insetticidi, fungicidi, diserbanti e fertilizzanti in ambienti privati e può essere utilizzato solo all'aperto e in aree ben ventilate.

L'apparecchio può essere utilizzato per irrigare le piante.

Un utilizzo diverso o ulteriore non viene considerato conforme alla destinazione d'uso. Far funzionare l'apparecchio quando è completamente montato.

Questo apparecchio è progettato esclusivamente per l'utilizzo in ambiente privato. Ogni altro utilizzo e modifica o installazione verranno considerati estranei alla destinazione d'uso e avranno come conseguenza la decadenza della garanzia, oltre alla perdita della conformità (marchio CE) e al rifiuto da parte del costruttore di qualsiasi responsabilità rispetto a danni all'utente o a terzi.

2.2 Possibile uso errato prevedibile

L'apparecchio non è progettato per uso commerciale nei parchi pubblici e negli impianti sportivi né per l'utilizzo in agricoltura e nella silvicoltura.

2.3 Rischi residui

Anche se l'apparecchio viene usato correttamente, resta sempre un rischio che non può essere escluso. Per la natura e la struttura dell'apparecchio si possono creare i seguenti rischi potenziali secondo l'uso:

• Lesione dovuta all'inalazione di prodotti chimici spruzzati quando non si indossa alcuna protezione respiratoria.
  ■ Lesioni dovute al contatto con gli occhi e la pelle se non vengono indossati occhiali protettivi e dispositivi di protezione adeguati.
  Pericolo di folgorazione. Non spruzzare mai liquidi in direzione di prese, cavi o apparecchi elettrici.

2.4 Dispositivi di sicurezza e di protezione

ATTENZIONE!

Pericolo di infortunio!

Difetti e dispositivi di protezione e di sicurezza disattivati possono causare lesioni gravi.

Far riparare i dispositivi di sicurezza e di protezione difettosi.
Non disattivare mai i dispositivi di sicurezza e di protezione.

2.5 Simboli sull'apparecchio

Simbolo Significato

	Maneggiare con estrema cautela!
	Prima della messa in funzione e dei lavori di manutenzione leggere le i-struzioni d'uso!
	Indossare una protezione per gli oc-chi!
	Indossare guanti di protezione.
	Indossare calzature antinfortunisti-che!
	Indossare un respiratore.
	Proteggere l'apparecchio da pioggia e umidità.

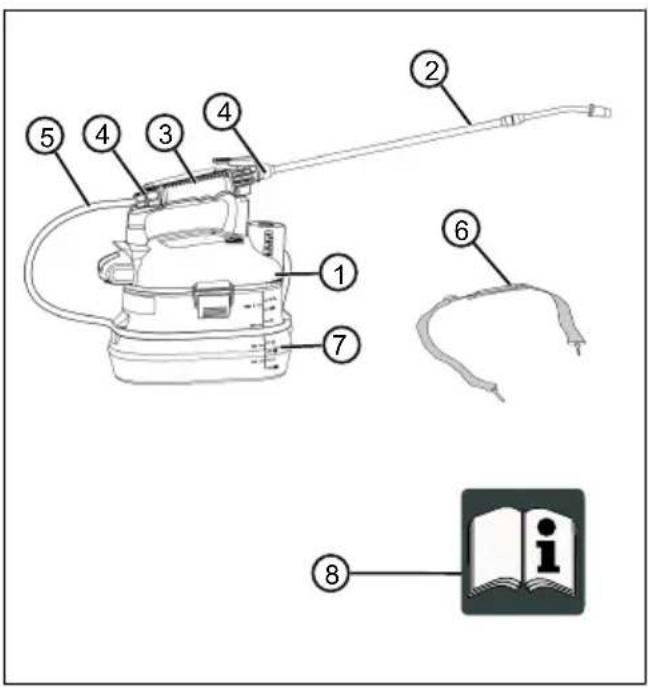

2.6 Dotazione

Il pacchetto include gli articoli elencati. Controllare se sono inclusi tutti gli articoli:

1 Carter motore

2 Lancia di spruzzo con ugello di spruzza-tura

3 Maniglia / Pulsante di controllo con bloc-co

4 Giunto

5 Tubo spray

6 Bretella

7 Serbatoio per soluzione spray

8 Istruzioni per l'uso

AVVISO

La batteria e il caricabatteria non sono compresi in dotazione e pertanto devono essere acquistati separatamente.

Sono disponibili i seguenti numeri articolo:

Batteria agli ioni di litio - B50 Li - cod. art. 113559
Caricabatterie - C30 Li - cod. art. 113560

2.7 Panoramica prodotto (01)

La panoramica prodotto (01) offre uno sguardo d'insieme sull'apparecchio.

N. Componente

1 Carter motore

2 Lancia di spruzzo con ugello di spruzzatura

3 Maniglia / Pulsante di controllo con blocco

4 Tubo spray

5 Bretella

6 Serbatoio per soluzione spray

7 Interruttore On/Off

8 Bocchettone del serbatoio con misurino

9 Batteria*

10 Caricabatterie con connettore*

* Non in dotazione.

3 INDICAZIONI DI SICUREZZA

3.1 Indicazioni di sicurezza generali per attrezzi elettrici

ATTENZIONE!

Leggere tutte le indicazioni di sicurezza e le istruzioni.

Omissioni nel rispetto delle indicazioni di sicurezza e delle istruzioni possono causare folgorazione, incendio e/o gravi infortuni.

Conservare tutte le indicazioni di sicurezza e le istruzioni per futuro riferimento.

Il termine utilizzato nelle indicazioni di sicurezza "Attrezzo elettrico" si riferisce ad attrezzi elettrici collegati alla rete di alimentazione (con cavo di rete) e ad attrezzi elettrici a batteria (senza cavo di rete).

3.1.1 Sicurezza sul posto di lavoro

Mantenere pulita e ben illuminata la propria zona di lavoro. La mancanza di ordine o zone di lavoro non illuminate possono causare incidenti.
Non utilizzare l'apparecchio elettrico in ambienti a rischio di esplosione in cui sono presenti liquidi, gas o polveri infiammabili. Gli attrezzi elettrici generano scintille che possono innescare la polvere o i vapori.

Durante l'uso tenere i bambini e le altre persone lontano dall'attrezzo elettrico. In caso di deviazione si può perdere il controllo sull'attrezzo elettrico.

3.1.2 Sicurezza elettrica

Il connettore dell'apparecchio elettrico deve essere adatto alla presa. Il connettore non deve essere modificato in alcun modo. Non utilizzare un adattatore con apparecchi elettrici dotati di protezione di terra. Connettori non modificati e prese adatte riducono il rischio di folgorazione.
- Evitare il contatto del corpo con superfici collegate alla terra come tubi, riscaldamenti, fornelli o frigoriferi. Quando il proprio corpo è collegato alla terra esiste un elevato rischio di folgorazione.
Tenere gli apparecchi elettrici lontani da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di folgorazione.
Non utilizzare il cavo per portare l'attrezzo elettrico, per appenderlo oppure per sfilare il connettore dalla presa. Tenere il cavo lontano da calore, olio, spigoli taglienti o parti mobili dell'apparecchio. Cavi danneggiati o annodati aumentano il rischio di folgorazione.
- Quando si lavora all'aperto con un attrezzo elettrico utilizzare solo cavi di prolunga che siano adatti anche per uso esterno. L'utilizzo di un cavo di prolunga adatto per l'esterno riduce il rischio di folgorazione.
Se l'utilizzo dell'apparecchio elettrico in ambiente umido non è evitabile, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di folgorazione.

3.1.3 Sicurezza di persone

• Quando si lavora con un attrezzo elettrico si raccomanda di procedere con cautela, attenzione e giudizio. Non utilizzare un attrezzo elettrico se si è stanchi o sotto l'influsso di droghe, alcol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio elettrico può avere come conseguenza infortuni gravi.
• Indossare equipaggiamento di protezione personale e sempre degli occhiali protettivi. Indossare un equipaggiamento protettivo personale, come maschera antipolvere, scarpe di sicurezza antiscivolo, caschetto o prote-

zione per l'udito, a seconda dell'uso dell'apparecchio elettrico, riduce il rischio di lesioni.

• Evitare di mettere in funzione l'apparecchio involontariamente. Accertarsi che l'apparecchio elettrico sia spento prima di collegarlo all'alimentazione elettrica e/o alla batteria, di imbracciarlo o di trasportarlo. Se trasportando l'apparecchio elettrico si tiene il dito sull'interruttore oppure si collega l'attrezzo elettrico acceso all'alimentazione di corrente possono verificarsi degli incidenti.
  ■ Prima di accendere l'attrezzo elettrico rimuovere gli attrezzi di regolazione o la chiave inglese. Un attrezzo o una chiave che si trovino in una parte rotante dell'apparecchio possono portare a infortuni.
• Evitare una postura anomala. Assicurarsi una posizione stabile e mantenere l'equilibrio in qualsiasi momento. In questo modo è possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate.
• Indossare abiti adatti. Non indossare abiti ampi o gioielli. Tenere capelli e abiti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere catturati dalle parti in movimento.
  Se possono essere montati dispositivi di aspirazione polveri e di raccolta, accertarsi che questi siano collegati e che venga-no utilizzati correttamente. L'utilizzo di un aspiratore può ridurre i rischi dovuti alla pol-vere.

3.1.4 Operatore

Divieto di utilizzo dell'apparecchio a minori di 16 anni o persone che non abbiano letto il manuale d'uso. Osservare le norme di sicurezza specifiche del Paese per l'età minima degli utenti.
Non utilizzare l'apparecchio sotto l'effetto di alcol, droghe o medicinali.

3.1.5 Utilizzo e manipolazione di un attrezzo elettrico

Non sovraccaricare l'apparecchio. Per lavorare utilizzare l'attrezzo elettrico specificamente previsto. Con l'attrezzo elettrico giusto si lavora meglio e in modo più sicuro nel campo di prestazioni specificato.
Non utilizzare un attrezzo elettrico che abbia l'interruttore guasto. Un attrezzo elettrico che non è più possibile accendere o spegnere è pericoloso e deve essere riparato.

Sfilare il connettore dalla presa e/o rimuovere la batteria prima di effettuare impostazioni dell'apparecchio, di sostituire accessori oppure di riporre l'apparecchio. Questa misura precauzionale previene l'avvio involontario dell'attrezzo elettrico.
Conservare gli attrezzi elettrici non utilizzati fuori della portata dei bambini. Non consentire di usare l'apparecchio a persone che non ne conoscano l'utilizzo o che non abbiano letto le istruzioni. Gli apparecchi elettrici sono pericolosi se vengono utilizzati da persone inesperte.
Tenere con cura gli attrezzi elettrici. Controllare se le parti mobili funzionano correttamente e non si bloccano, se ci sono parti rotte o danneggiate che compromettono il funzionamento dell'apparecchio elettrico. Prima di utilizzare l'apparecchio far riparare le parti danneggiate. Molti incidenti hanno la propria causa in attrezzi elettrici sottoposti a una scarsa manutenzione.
■ Mantenere i taglienti affilati e puliti. Attrezzi di taglio sottoposti a una cura meticolosa con bordi taglienti affilati si inceppano meno e sono più facili da guidare.
Utilizzare attrezzi elettrici, accessori, attrezzi a innesto, ecc. in base a queste istruzioni. Nel far questo tenere in considerazione le condizioni di lavoro e l'attività da svolgere. L'uso di attrezzi elettrici per scopi diversi dalle applicazioni previste può portare a situazioni pericolose.

3.1.6 Utilizzo e manipolazione dell'attrezzo a batteria

■ Caricare le batterie solo in caricatori che vengono consigliati dal costruttore. Per un caricatore indicato per un determinato tipo di batterie sussiste il pericolo di incendio quando viene utilizzato con altre batterie.
Sugli attrezzi elettrici utilizzare solo le batterie specificamente previste. L'uso di altre batterie può causare il rischio di infortuni e di incendio.
Tenere la batteria non utilizzata lontano da graffette per ufficio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero fungere da ponte tra i contatti. Un cortocircuito tra i contatti della batteria può avere come conseguenza ustioni oppure un incendio.
In caso di utilizzo errato può fuoriuscire del liquido dalla batteria. Evitare il contat-

to. In caso di contatto casuale risciacquare con acqua. Se il liquido entra in contatto con gli occhi, richiedere anche l'intervento di un medico. Il liquido fuoriuscito può causare irritazioni della pelle oppure ustioni.

3.1.7 Service

Far riparare l'apparecchio elettrico solo da personale tecnico qualificato e con ricambi originali. In questo modo si garantisce di conservare la sicurezza dell'apparecchio.

3.1.8 Indicazioni di sicurezza per la batteria

Questa sezione cita tutte le indicazioni di sicurezza da tenere in considerazione durante l'uso della batteria. Leggere le presenti avvertenze!

Rimuovere la batteria dall'attrezzo elettrico prima di eseguire qualsiasi lavoro sull'attrezzo elettrico (ad es. manutenzione, sostituzione degli attrezzi), prima del trasporto e prima del magazzinaggio.
Utilizzare la batteria solo conformemente alla sua destinazione d'uso, vale a dire per apparecchi a batteria della ditta AL-KO. Caricare la batteria esclusivamente con il caricabatteria previsto AL-KO.
Estrarre la batteria nuova dalla confezione originale solo in caso di imminente utilizzo.
■ Prima del primo utilizzo, caricare completamente la batteria e utilizzare a tale fine sempre il caricabatteria indicato. Rispettare le indicazioni contenute nelle presenti istruzioni d'uso per il caricamento della batteria.
Non fare funzionare la batteria in ambienti a rischio di esplosione o di incendio.
Durante l'uso dell'apparecchio, non esporre la batteria all'acqua e all'umidità.
■ Proteggere la batteria da calore, da olio e da fiamme libere, in maniera che non venga danneggiato e che non possano fuoriuscire vapori e liquidi elettrolitici. Pericolo di esplosione!
Non urtare né scaraventare la batteria.
Non usare la batteria sporca o bagnata. Prima dell'utilizzo, pulire la batteria con un panno asciutto e pulito ed asciugarla.
Tenere lontana la batteria carica e non usata da oggetti metallici per non cortocircuitare i contatti (ad es. graffette per ufficio, monete, chiavi, aghi, viti). Non maneggiare la batteria con oggetti appuntiti (ad es. cacciavite). Un cortocircuito interno causato da questa azio-

ne può comportare surriscaldamento, incendio o esplosione della batteria.

Non aprire, disassemblare né triturare la batteria. Pericolo di folgorazione e di cortocircuito.
In caso di uso improprio e di batteria danneggiata, possono fuoriuscire vapori e liquido elettrolita. Aerare il locale in modo adeguato e consultare un medico in caso di disturbi. In caso di contatto con liquido elettrolita, lavare accuratamente e risciacquare abbondantemente gli occhi. Consultare poi un medico.
- Questa batteria non deve venire utilizzata da persone non autorizzate, ma ciò non si applica se esse vengono supervisionate da una persona addetta alla sicurezza o se hanno ottenuto istruzioni su come utilizzare la batteria. Con persone non autorizzate si intendono ad es.:

Persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali limitate.
Persone che non possiedono esperienza e/o conoscenze sulla batteria.

■ Avvertenze di sicurezza.
Non lasciare la batteria nel caricabatteria troppo a lungo. Per una migliore conservazione, rimuovere la batteria dal caricabatteria.
Rimuovere la batteria dagli apparecchi utilizzati, se essi non vengono utilizzati.
- Quando non viene utilizzata, conservare la batteria in un luogo chiuso e asciutto. Proteggere dal calore e dall'irraggiamento diretto del sole. È vietato consentire alle persone non autorizzate e ai bambini l'accesso alla batteria.

3.1.9 Indicazioni di sicurezza per il caricabatteria

Questa sezione cita tutte le indicazioni di sicurezza e le avvertenze da tenere in considerazione durante l'uso del caricabatteria. Leggere le presenti avvertenze!

Utilizzare il caricabatteria solo secondo la destinazione d'uso, ossia per la ricarica delle batterie previste. Inserire nel caricabatteria esclusivamente batterie originali AL-KO.
■ Prima di ogni utilizzo, verificare che l'intero caricabatterie e in particolare il cavo di alimentazione e il pozzetto batteria non presentino danni. Usare il caricabatterie solo in perfetto stato di funzionamento.

Non fare funzionare il caricabatteria in ambienti a rischio di esplosione o di incendio.
- Fare funzionare il caricabatteria esclusivamente in locali chiusi e non esporlo ad acqua o umidità.
■ Appoggiare il caricabatteria sempre su una superficie di appoggio ben ventilata e non infiammabile, in quanto durante la procedura di ricarica esso si riscalda. Lasciare libere le fessure di ventilazione e non coprire il caricabatterie.
■ Prima di collegare l'apparecchio, verificare che sia disponibile la tensione di rete indicata nei dati tecnici.
Utilizzare il cavo di rete solo per il collegamento del caricabatteria, non usarlo per un altro scopo. Non sorreggere il caricabatteria per il cavo di alimentazione, e non estrarre la spina di rete dalla presa tirando per il cavo di rete.
■ Proteggere il cavo di rete da calore, olio e bordi affiliati, in maniera che non venga danneggiato.
Non usare il caricabatteria se sporco o bagnato. Prima dell'uso, pulire ed asciugare il caricabatterie e la batteria.
Non aprire né il caricabatteria, né la batteria. Pericolo di folgorazione e di cortocircuito.
Per la propria sicurezza far riparare il caricabatterie solo da personale tecnico qualificato e con ricambi originali.
- Questo apparecchio può essere utilizzata da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza se sono sorvegliati o informati sull'uso sicuro dell'apparecchio e comprendono i rischi che ne derivano. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere eseguite da bambini senza sorveglianza.
Le persone con limitazioni molto forti e complesse possono avere altre esigenze oltre alle istruzioni qui descritte.
■ Quando non viene utilizzato, il caricabatterie va conservato asciutto in un luogo chiuso. È vietato consentire alle persone non autorizzate e ai bambini l'accesso al caricabatterie.

3.2 Indicazioni di sicurezza per lo spruzzatore piante

Non spruzzare liquidi infiammabili, ad esempio benzina, per ridurre il rischio di incendio o esplosione.
- Utilizzare solo prodotti chimici per prato e giardino a base di acqua.
Non utilizzare prodotti chimici per scopi commerciali o industriali.
■ Pericolo di folgorazione. Non spruzzare in direzione di prese.
L'area di spruzzo deve essere ben ventilata.
Non spruzzare dove sono presenti scintille, fiamme o altre fonti di ignizione.
Essere consapevoli di tutti i possibili pericoli del particolare materiale di spruzzatura, dei singoli prodotti chimici e delle possibili combinazioni.
Non utilizzare nessuno dei seguenti liquidi con l'apparecchio poiché potrebbero danneggiare le parti metalliche, il serbatoio o il tubo:
Corrosivo (alcali)
Corrosivo
Auto-riscaldante
Seguire sempre le istruzioni stampate sull'etichetta del prodotto dal produttore della sostanza chimica per l'uso, la pulizia e la conservazione. I prodotti chimici devono essere tenuti fuori dalla portata dei bambini.
Non spruzzare materiale di cui non si conosce il potenziale rischio.
- Indossare attrezzature di protezione adeguate, come una maschera apposita per spray, guanti e altre attrezzature di protezione adeguate per ridurre l'esposizione ai materiali spruzzati.
- Evitare che la pelle e gli occhi vengano a contatto con i prodotti chimici o la soluzione spray finita ed evitare l'inalazione di vapori e spray. In caso di contatto, adottare subito le azioni seguenti:
Lavare accuratamente la pelle con acqua e sapone.
Lavare accuratamente gli occhi con acqua.
In caso di irritazione, consultare immediatamente un medico.
Non versare liquidi caldi o bollenti nel serbatoio. Questi possono indebolire o danneggiare il tubo o il serbatoio.

Non fumare, mangiare o bere durante l'uso dell'apparecchio.
Accertarsi che non ci siano persone o animali nell'area in cui si sta spruzzando.

3.3 Sicurezza dell'apparecchio

■ Usare l'apparecchio solo in presenza delle seguenti condizioni:
L'apparecchio non è sporco.
L'apparecchio non presenta alcun danno.
■ Tutti i comandi funzionano.
Non sovraccaricare l'apparecchio. È progettato per lavori leggeri nel settore privato. I sovraccarichi causano danni all'apparecchio.
Non utilizzare mai l'apparecchio con parti usurate o difettose. Sostituire sempre tutte le parti difettose con pezzi di ricambio originali del produttore. Se l'apparecchio viene utilizzato con parti usurate o difettose, non è possibile avanzare richieste di garanzia nei confronti del produttore.

AVVISO

Gli interventi di riparazione devono essere eseguiti solo da aziende specializzate o dai nostri centri di assistenza.

4 MONTAGGIO

ATTENZIONE!

Pericolo dovuto a montaggio incompleto!

L'utilizzo di un apparecchio non montato completamente può causare lesioni gravi.

Far funzionare l'apparecchio quando è completamente montato.
Inserire la batteria nell'apparecchio soltanto quando è completamente montato.
■ Prima dell'accensione verificare che tutti i dispositivi di sicurezza e di protezione siano presenti e funzionanti!

4.1 Montaggio lancia di spruzzo (02)

1. Installare il dado, il connettore e l'O-ring all'estremità della lancia di spruzzo (02/1).
2. Inserire l'estremità della lancia (02/1) nell'im-pugnatura (02/2) e avvitarla con il giunto (02/3). Osservare il corretto posizionamento dell'O-ring.
3. Avvitare il dado sul giunto e serrare a mano.

4.2 Montaggio il tubo di spruzzo (03)

1. Collegare il tubo di spruzzo con l'impugnatura:

■ Avvitare il giunto (03/1) sulla maniglia (03/2).
Inserire l'estremità del tubo flessibile (03/3) nel giunto (03/1) e serrare con il dado.

1. Collegare il tubo di spruzzo con il serbatoio:

Inserire la seconda estremità del tubo flessibile (03/4) nel raccordo del serbatoio (03/5) e serrare con il dado.

4.3 Attaccare e regolare la tracolla (04)

1. Allineare la tracolla (04/1) sull'apparecchio in modo che la fibbia (04/2) si trovi davanti all'operatore.
2. Agganciare i moschettoni (04/3) della tracolla negli anelli (04/4) allo spruzzatore.
3. appendere l'intero apparecchio alla tracolla sulle spalle. La fibbia deve trovarsi di fronte all'operatore.
4. Spostare la fibbia fino a quando raggiunge la posizione desiderata.

5 MESSA IN FUNZIONE

5.1 Caricare la batteria

CAUTELA!

Pericolo di incendio durante la ricarica!

Pericolo di incendio per via dell'aumento di temperatura del caricabatteria, se viene appoggiato su superfici facilmente infiammabili e non ventilato adeguatamente.

Far funzionare il caricabatteria sempre e solo su una superficie di appoggio non infiammabile e in un ambiente non esposto a pericolo di incendio.
Se presenti: tenere libere le fessure di aerazione.

AVVISO

La batteria e il caricabatteria non sono compresi in dotazione.

La batteria è parzialmente carica. Caricare completamente la batteria prima del primo utilizzo. La batteria può essere utilizzata in qualsiasi stato di carica a scelta. Un'interruzione della carica non danneggia la batteria.

AVVISO

Per informazioni dettagliate consultare i manuali separati sulla batteria e sul caricabatterie.

Vedere:

Istruzioni per l'uso della batteria - B50 Li
Istruzioni per l'uso del caricabatteria - C30 Li

5.2 Montare e rimuovere la batteria (06)

Inserire la batteria (06)

1. Inserire la batteria (06/1) nel pozzetto batteria (06/2) finché non si sente che si blocca (06/a).

Rimuovere la batteria (06)

1. Premere l'interruttore di sblocco (06/3) sulla batteria (06/1) e tenerlo premuto.
2. Rimuovere la batteria (06/b).

6 UTILIZZO

ATTENZIONE!

Pericolo dovuto a montaggio incom- pleto!

L'utilizzo di un apparecchio non montato completamente può causare lesioni gravi.

Far funzionare l'apparecchio quando è completamente montato.
Inserire la batteria nell'apparecchio soltanto quando è completamente montato.
■ Prima dell'accensione verificare che tutti i dispositivi di sicurezza e di protezione siano presenti e funzionanti!

6.1 Miscela della soluzione spray

ATTENZIONE!

Pericolo di infortunio!

Mescolare con forza le sostanze chimiche secondo le istruzioni del produttore. Miscele errate possono provocare fumi tossici o soluzioni esplosive.

■ Preparare la soluzione spray solo all'aperto o in luoghi ben ventilati.
La soluzione spray deve essere fluida come l'acqua.
■ Prendere sempre solo la quantità di soluzione spray sufficiente per il lavoro da eseguire.
Non mescolare sostanze chimiche diverse a meno che tale miscela non sia approvata dal produttore.

6.2 Riempimento del serbatoio (07)

Riempire il serbatoio solo all'aperto o in luoghi ben ventilati. Prima di riempire il serbatoio con una soluzione spray, eseguire una prova con acqua fresca e controllare tutte le parti dello spruzzatore.

1. Svitare il misurino (07/1). Il bocchettone del serbatoio (07/2) è aperto.
2. Posizionare lo spruzzatore su una superficie piana. Non riempire il serbatoio oltre il limite massimo (07/3).
3. Dopo aver riempito il serbatoio, avvitare il misurino (07/1) sul bocchettone (07/2) e serrare.
4. Attaccare un'etichetta sullo spruzzatore con un messaggio che indica le sostanze chimiche in uso.

6.3 Regolazione dell'ugello di spruzzatura (05)

Impostare lo spruzzo

1. Svitare (05/1) l'ugello di spruzzatura (05/a).

Impostare il getto dello spruzzo

1. Stringere (05/1) l'ugello di spruzzatura (05/b).

6.4 Accendere/Spegnere e utilizzare l'apparecchio

Accendere l'apparecchio

1. Tenere lo spruzzatore per la maniglia (01/3) o appenderlo a tracolla con la cinghia.
2. Premere l'interruttore On/Off (01/7). L'apparecchio è acceso.

Spruzzare

CAUTELA!

Pericolo di infortunio!

Il contatto con materiali spray pericolosi può causare lesioni.

Dopo ogni utilizzo, lavarsi accurata-mente le mani e l'area in cui la pelle è stata esposta alla nebbia spray.

1. Premere (08/a) il pulsante di controllo (08/1) sull'impugnatura (08/2). Rilasciare (08/b) il pulsante di controllo (08/1) per interrompere la spruzzatura.

Spegnere l'apparecchio

1. Premere l'interruttore On/Off (01/7). L'apparecchio è spento.

Dirigere l'ugello di spruzzatura direttamente sulle piante o sugli oggetti che si desidera spruzzare.
Non utilizzare l'apparecchio nei giorni ventosi. I materiali spray possono essere indirizzati accidentalmente su piante o oggetti che non devono essere spruzzati.
- Lo spruzzatore può essere utilizzato con la lancia di spruzzo nel supporto o sull'impu-gnatura della lancia di spruzzo.

8 MANUTENZIONE E CURA

CAUTELA!

Pericolo di infortunio!

Il contatto con materiali spray pericolosi può causare lesioni.

Durante i lavori di manutenzione, cura e pulizia, indossare sempre attrezzature protettive adeguate.

Non esporre l'apparecchio a umidità o bagnato. Non esporre a spruzzi d'acqua!
Dopo l'uso, rimuovere la batteria e conservarlo in luogo asciutto.

- Controllare l'interno e l'esterno dell'apparecchio e tutti i componenti prima e dopo ogni utilizzo:

Perdite
- tubi incrinati o usurati
ugelli ostruiti
parti mancanti o danneggiate

Non utilizzare solventi infiammabili o detergenti abrasivi per pulire l'apparecchio.
■ Prima di utilizzare l'apparecchio, farlo ripara-re.
■ Verificare a intervalli di tempo regolari che l'apparecchio funzioni correttamente.
- Verificare la presenza di corrosione nei contatti elettrici dell'apparecchio e pulire, se necessario, con una spazzola metallica fine e poi spruzzare con uno spray per contatti.
Svuotare il serbatoio attraverso il bocchettone di riempimento prima di pulirlo.
Pulire l'apparecchio con acqua pulita dopo ogni utilizzo.

9 SUPPORTO IN CASO DI ANOMALIE

AVVISO

In caso di guasti che non sono elencati in questa tabella o che non si è in grado di eliminare personalmente, rivolgersi al nostro servizio clienti.

Anomalia Causa Eliminazione
L'apparecchio non spruzza. L'ugello è ostruito. Pulire l'ugello.
		Il tubo di spruzzo è bloccato. Pulire il tubo di spruzzo.
		Il serbatoio è scarico. Riempire il serbatoio con la soluzione spray.
Il motore non parte. La batteria è scarica. Caricare la batteria.
		Batteria assente o batteria non correttamente montata.
		La batteria è troppo calda o troppo fredda.
Il motore si spegne. L'interruttore salvamotore si è spento.		Attendere finché l'interruttore salva-motore non riattiva l'apparecchio.
		Fessure di ventilazione spor-che.
Anomalia Causa Eliminazione
La durata della batteria cala in modo evidente.	La batteria è scarica perché non utilizzata per un periodo prolungato di tempo.	Caricare la batteria.
	La vita operativa della batteria è terminata.	Inserire la batteria.Utilizzare solo accessori originali del costruttore.
Non si riesce a caricare la batteria.	I contatti della batteria sono sporchi.	Rivolgersi a un centro di assistenza AL-KO.
	Batteria o caricabatteria guasti.	Ordinare parti di ricambio. Rivolgersi a un centro di assistenza AL-KO.
	Batteria surriscaldata. Lasciare	raffreddare la batteria.

10 TRASPORTO

Prima del trasporto osservare le misure seguenti:

1. Spegnere l'apparecchio.
2. Rimuovere la batteria dall'apparecchio.
3. Imballare la batteria come prescritto (vedi sotto).

AVVISO

L'energia nominale della batteria/delle batterie è inferiore a 100 Wh. Attenersi quindi alle direttive di trasporto che seguono!

La batteria agli ioni di litio in dotazione è soggetta alla legge sulle merci pericolose ma può essere trasportate in condizioni semplificate:

La batteria può essere trasportata dall'utente privato sulle strade pubbliche senza ulteriori obblighi se è imballata per la vendita al dettaglio e il trasporto è utilizzato a fini privati. Devono essere osservati i limiti di peso per le batterie inviate individualmente:

• max. 30 kg di peso totale per confezione per trasporto su strada, rotaia e acqua
  ■ Nessun limite massimo per il trasporto a-ereo ma max. 2 pezzi per confezione

Se si sospettano danni alla batteria (ad es., in seguito a caduta dell'apparecchio), il trasporto non è consentito.
Anche gli utenti aziendali che eseguono il trasporto in relazione alla propria attività principale (ad es. forniture da e per cantieri o manifestazioni) possono trarre beneficio da questa semplificazione.

Nei due casi suddetti si devono prendere le misure obbligatorie per prevenire la fuoriuscita del

contenuto. Negli altri casi i devono essere rigorosamente rispettati i regolamenti in materia di trasporto di merci pericolose. Il mancato rispetto comporta sanzioni severe per il mittente ed eventualmente per il vettore.

Ulteriori informazioni sui trasporti e spedizioni

Eseguire il trasporto o la spedizione di batterie agli ioni di litio solo in condizioni integre.
Fissare il dispositivo in modo da impedire il funzionamento accidentale durante il trasporto.
Fissare il dispositivo con un imballaggio esterno solido (cartone per spedizione). Utilizzare se possibile accessori originali del produttore.
■ Apporre la corretta etichettatura e la documentazione della spedizione per il trasporto e la spedizione (ad es., per corriere o spedizione).

Per il trasporto su strada, rotaia e acqua, sull'imballaggio deve essere apposto un adesivo di avvertimento se la batteria/le batterie sono collegate all'apparecchio. Se la batteria/le batterie sono installate o installate nell'apparecchio, non è necessario alcun adesivo di avvertimento poiché l'imballaggio esterno/l'imballaggio originale deve già rispettare determinate norme.

In caso di trasporto aereo, l'adesivo deve essere sempre apposto sull'imballaggio. Devono essere osservati i limiti massimi di peso per le batterie inviate insieme all'apparecchio: max. 5 kg di peso della batteria per confezione e max. 2 pezzi

per confezione, se la batteria/le batterie sono collegate al dispositivo.

■ Informarsi se è possibile un trasporto con il servizio che avete scelto e mostrare la spedizione.

Si consiglia di consultare un esperto per preparare la spedizione. Si prega di osservare anche eventuali ulteriori direttive nazionali.

11 CONSERVAZIONE

Dopo ogni utilizzo, pulire a fondo l'apparecchio e, se presenti, montare tutte le coperture di protezione. Conservare l'apparecchio in un luogo asciutto dotato di lucchetto e al di fuori della portata dei bambini.

■ Non conservare sostanze chimiche nel serbatoio.
■ Controllare tutte le parti per rilevare eventuali perdite dopo ogni utilizzo.
La lancia di spruzzo può essere riposta nel supporto.

11.1 Immagazzinare la batteria e il caricabatteria

PERICOLO!

Pericolo di esplosione e di incendio!

Se la batteria dovesse esplodere perché è stata conservata in prossimità di fiamme libere o di fonti di calore, è possibile che delle persone vengano uccise o seriamente ferite.

Conservare la batteria al fresco e all'asciutto, ma non davanti a fiamme libere o a fonti di calore.

AVVISO

A causa del riconoscimento automatico dello stato di carica, la batteria è protetta da sovraccarica e può dunque rimanere per un certo tempo nel caricabatteria, ma non in maniera continua.

Conservare la batteria in un luogo asciutto e senza gelo alla temperatura prescritta (vedere i dati tecnici della batteria) e con uno stato di carica di circa 40 - 60%.
Non immagazzinare la batteria nelle vicinanze di oggetti metallici o contenenti acido - pericolo di cortocircuito!
Dopo ca. 6 mesi di immagazzinamento, ricaricare la batteria per ca. 2 ore.

12 SMALTIMENTO

Note sulla legge sulle apparecchiature elettriche ed elettroniche (ElektroG)

Le apparecchiature elettriche ed elettroniche non appartengono ai rifiuti domestici, ma devono essere portati presso una raccolta o smaltimento dei rifiuti separati!

• Prima della consegna devono essere rimossi pile o batterie usati che non sono installati in modo permanente sulla vecchia unità! Lo smaltimento è regolato dalla legge sulle batterie.
  I proprietari o gli utilizzatori di apparecchiature elettriche ed elettroniche sono tenuti per legge alla restituzione dopo l'uso.
  È responsabilità dell'utente finale cancellare i propri dati personali presenti sul vecchio apparecchio da smaltire!

Il simbolo del cestino barrato significa che le apparecchiature elettriche ed elettroniche non possono essere smaltite insieme ad altri rifiuti.

Le apparecchiature elettriche ed elettroniche possono essere depositate gratuitamente nei seguenti punti:

Servizio pubblico di smaltimento o punti di raccolta (ad es. cantieri comunali)
Rivenditori di apparecchiature elettriche (fissi oppure online), se i gestori sono obbligati ad accettarli oppure volontariamente il servizio.

Queste affermazioni valgono solo per apparecchi installati e venduti nei Paesi dell'Unione Europea e che sono soggetti alla direttiva europea 2012/19/UE. Nei Paesi al di fuori dell'Unione Europea possono valere disposizioni differenti per lo smaltimento di apparecchi elettrici ed elettronici.

Istruzioni sulla legge sulla batterie (BattG)

Le batterie usate non appartengono ai rifiuti domestici, ma devono essere portate presso una raccolta o smaltimento dei rifiuti separati!

Per la rimozione sicura delle batterie dal dispositivo elettrico e per informazioni sul tipo o sul sistema chimici, tenere presenti le informazioni supplementari contenute nelle istruzioni d'uso o di installazione.
I proprietari o gli utilizzatori di batterie sono tenuti per legge alla restituzione dopo l'uso.

La restituzione si limita alla consegna di piccole quantità.

Le batterie usate possono contenere sostanze nocive o metalli pesanti che possono danneggiare l'ambiente e la salute. Un riciclaggio di batterie usate e l'uso delle risorse in esse contenute contribuisce alla protezione di questi due beni importanti.

Il simbolo del cestino barrato significa che le batterie non possono essere smaltite insieme ad altri rifiuti.

Sotto il cestino sono presenti inoltre dei simboli Hg, Cd o Pb, con il significato seguente:

■ Hg: La batteria contiene oltre lo 0,0005% di mercurio
Cd: La batteria contiene oltre lo 0,002 % di cadmio

13 SERVIZIO CLIENTI/ASSISTENZA

In caso di domande sulla garanzia, la riparazione o i pezzi di ricambio, rivolgersi al centro di assi-

■ Pb: La batteria contiene oltre lo 0,004 % di piombo

Le batterie possono essere depositate gratuitamente nei seguenti punti:

Servizio pubblico di smaltimento o punti di raccolta (ad es. cantieri comunali)
■ rivenditori di batterie
■ punto di conferimento del sistema comune di restituzione per batterie esauste di apparecchi
punto di conferimento del produttore (se non membro del sistema comune di restituzione)

Queste affermazioni valgono solo per batterie vendute nei Paesi dell'Unione Europea e che sono soggetti alla direttiva europea 2006/66/CE.

Nei Paesi al di fuori dell'Unione Europea possono valere disposizioni differenti per lo smaltimento delle batterie.

stenza AL-KO più vicino. Per reperirlo, consultare il sito Internet all'indirizzo:

Elimineremo - a nostra discrezione tramite riparazione o consegna sostitutiva - eventuali difetti di produzione o del materiale dell'apparecchio entro i termini di prescrizione previsti dalla legge per i diritti di ricorso per vizi della cosa. I termini di prescrizione dipendono dalla normativa in vigore nel paese in cui l'apparecchio è stato acquistato.

I termini della garanzia valgono solo nei casi seguenti:

■ Osservare le presenti istruzioni per l'uso
Trattamento corretto
■ Utilizzare parti di ricambio originali

La garanzia decade nei casi seguenti:

■ Tentativi di riparazione in proprio
■ Modifiche tecniche eseguite in proprio
■ Uso non conforme alla destinazione

Sono esclusi dalla garanzia:

■ danni della vernice da ricondurre alla normale usura
Parti usurabili che sono contraddistinte sulla scheda ricambi xxxxxx (x) con telaio

Il periodo di garanzia inizia con l'acquisto da parte del primo consumatore finale. Fondamentali sono la data e la ricevuta di acquisto. Rivolgersi al proprio rivenditore o al centro di assistenza autorizzato più vicino presentando la presente garanzia e la ricevuta di acquisto originale. La presente dichiarazione di garanzia non altera i diritti derivanti da vizi del prodotto spettanti per legge all'acquirente nei confronti del venditore.

15 TRADUZIONE DELLA DICHIARAZIONE DI CONFORMITÀ UE/CE ORIGINALE

A questo mezzo dichiariamo in esclusiva responsabilità che questo prodotto nella forma distribuita sul mercato soddisfa i requisiti delle direttive UE, degli standard di sicurezza UE e degli standard specifici di prodotto armonizzati.

Prodotto

Spruzzatore a batteria

Numero seriale

G4990012

Costruttore

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Rappresentante autorizzato della documentazione

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Tipo

PS 2035

Direttive UE

2006/42/CE modificata da

2009/127/CE

2014/30/EU

2011/65/EU

Norme armonizzate

EN 60745-1:2009+A11:2010

EN 50580:2012+A1:2013

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-1:2017

EN 55014-2:2015

Kötz, 2018-11-15

Dr. Wolfgang Hergeth

Managing Director

PREVOD ORIGINALNIH NAVODIL

Kazalo vsebine
