| Produkttyp | Batteridriven häcksax |
| Varumärke | AL-KO |
| Modell | Solo Power Flex HT 4260 |
| Strömförsörjning | Litiumjonbatteri 42 V (modell BTA 42, ref. 127442) |
| Laddare | Laddare C150 Li (ref. 127391) - medföljer inte |
| Skärhastighet Eco-läge | Cirka 1200 min⁻¹ |
| Skärhastighet Power-läge | Cirka 1500 min⁻¹ |
| Garanterad ljudeffektnivå | 95 dB(A) |
| Bladtyp | Dubbelverkande blad |
| Handskydd | Ja, främre handskydd |
| Tvåhandsmanövrering | Ja, två säkerhetsbrytare |
| Vridbart bakre handtag | Rotation 90° vänster/höger |
| Eco/Power-läge | Valbart med knapp, grön LED för Power |
| Leveransinnehåll | Häcksax, bladskydd, bruksanvisning |
| Batteri och laddare | Ingår inte, finns som tillbehör |
| Underhåll | Rengör bladet efter varje användning, smörj med rostskyddsolja |
| Reparerbarhet | AL-KO service, originalreservdelar |
| Garanti | Lagstadgad garanti mot tillverkningsfel |
Vanliga frågor - Solo Power Flex HT 4260 AL-KO
Användarfrågor om Solo Power Flex HT 4260 AL-KO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Häcksaxar i PDF-format gratis! Hitta din manual Solo Power Flex HT 4260 - AL-KO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Solo Power Flex HT 4260 av märket AL-KO.

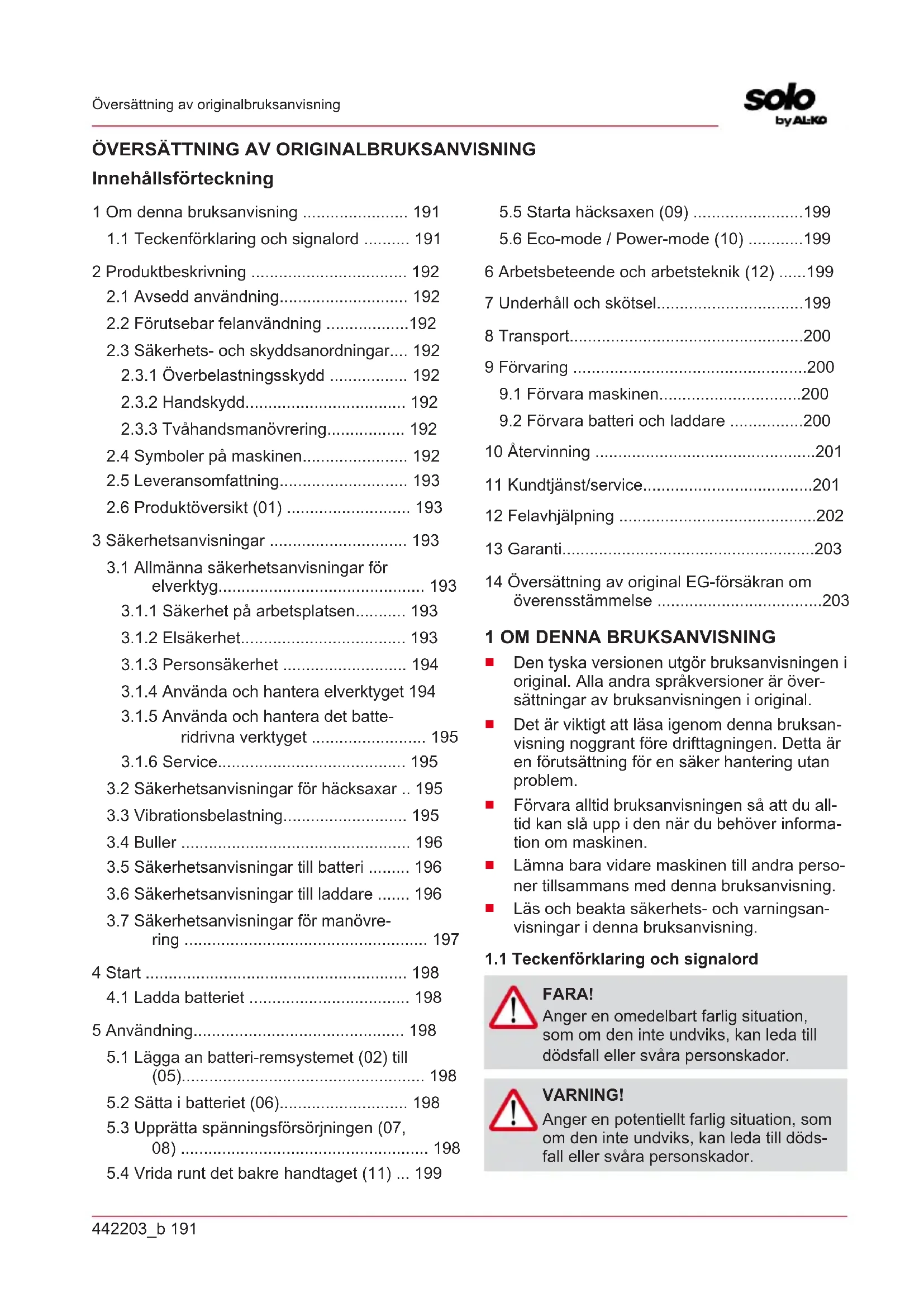

BRUKSANVISNING Solo Power Flex HT 4260 AL-KO
ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING Innehållsförteckning
1 Om denna bruksanvisning 191
1.1 Teckenförklaring och signalord ..... 191
2 Produktbeskrivning 192
2.1 Avsedd användning.... 192
2.2 Förutsebar felanvändning .....192
2.3 Säkerhets- och skyddsanordningar.... 192
2.3.1 Överbelastningsskydd 192
2.3.2 Handskydd.... 192
2.3.3 Tvåhandsmanövrering.... 192
2.4 Symboler på maskinen.... 192
2.5 Leveransomfattning.... 193
2.6 Produktöversikt (01) 193
3.1 Allmänna säkerhetsanvisningar för elverktyg.... 193
3.1.1 Säkerhet på arbetsplatsen...... 193
3.1.2 Elsäkerhet.... 193
3.1.3 Personsäkerhet 194
3.1.4 Använda och hantera elverktyget 194
3.1.5 Använda och hantera det batte- ridrivna verktyget .... 195
3.1.6 Service.... 195
3.2 Säkerhetsanvisningar för häcksaxar .. 195
3.3 Vibrationsbelastning.... 195
3.4 Buller 196
3.5 Säkerhetsanvisningar till batteri ..... 196
3.6 Säkerhetsanvisningar till laddare ..... 196
3.7 Säkerhetsanvisningar för manövre- ring 197
4 Start 198
4.1 Ladda batteriet 198
5 Användning.... 198
5.1 Lägga an batteri-remsystemet (02) till (05).... 198
5.2 Sätta i batteriet (06).... 198
5.3 Upprätta spänningsförsörjningen (07, 08)....198
5.4 Vrida runt det bakre handtaget (11) ... 199
5.5 Starta häcksaxen (09) ......199
5.6 Eco-mode / Power-mode (10) .....199
6 Arbetsbeteende och arbetsteknik (12) .....199
7 Underhåll och skötsel....199
8 Transport....200
9 Förvaring 200
9.1 Förvara maskinen....200
9.2 Förvara batteri och laddare ....200
10 Återvinning 201
11 Kundtjänst/service....201
12 Felavhjälpning ....202
13 Garanti....203
14 Översättning av original EG-försäkran om överensstämmelse 203
1 OM DENNA BRUKSANVISNING
Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över-sättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.
1.1 Teckenförklaring och signalord
FARA!
Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
WARNING!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
OBSERVERA!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.
OBS!
Anger en situation, som om den inte undviks, kan leda till materiella skador.
ANMÄRKNING
Speciella anvisningar för bättre förståelse och handhavande.
2 PRODUKTBESKRIVNING
Denna bruksanvisning beskriver en handstyrd batteridriven häcksax.
2.1 Avsedd användning
Denna häcksax är enbart avsedd för beskärning av häckar och buskar.
Häcksaxen får endast användas med följande komponenter:
■ Batteri-remsystem BTA 42 – art.-nr. 127442
■ Litiumjon-batteri – art.-nr. 127390
Laddare – C150 Li, art.-nr. 127391
Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.
2.2 Förutsebar felanvändning
Säkerhetsanordningarna får inte demonteras eller överbryggas, t.ex. genom att binda fast strömbrytaren i handtaget.
■ Använd inte maskinen i explosiv omgivning.
■ Använd inte maskinen vid regn.
■ Använd inte verktyget på våta häckar eller buskar
Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.
2.3 Säkerhets- och skyddsanordningar
WARNING!
Skaderisk
Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svå- ra kroppsskador.
Se till att reparera eventuella skada-de säkerhets- och skyddsanordning-ar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.
2.3.1 Överbelastningsskydd
OBSERVERA!
Varning för materiella skador
Vid alltför tjocka växtdelar eller om ett hårt föremål föreligger kommer kniven att blockeras varefter motorn stängs av automatiskt.
■ Ta alltid ut batteriet för alla arbeten på maskinen.
- Åtgärda blockeringen vid kniven.
Vänta i ungefär 5 sekunder.
■ Slå på maskinen igen.
2.3.2 Handskydd
OBSERVERA!
Risk för personskador av kniven
Om handskyddet inte är monterats finns det risk för personskador av kniven.
Använd aldrig maskinen utan handskydd.
2.3.3 Tvåhandsmanövrering
Häcksaxen kan enbart användas med båda händerna samtidigt.
2.4 Symboler på maskinen
Sym- bol
Betydelse
Läs bruksanvisningen före idrifttagningen!
Använd ögonskydd!
| Symbol | Betydelse |
 | Bär hörselskydd! |
 | Bär munskydd! |
 | Skydda maskinen mot regn och väta! |

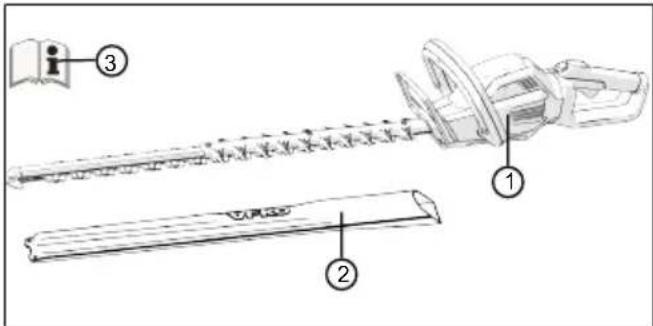

2.5 Leveransomfattning
Kontrollera efter uppackningen att alla komponenter finns med.
ANMÄRKNING
Batteri och laddare ingår inte i leve- ransomfånget.
2 Skyddskåpa för skärkniven
3 Bruksanvisning
2.6 Produktöversikt (01)
Produktöversikten ger en överblick över maskinen.
Nr. Komponent
1 Skärkniv
2 Handskydd
3 Främre handtag med säkerhetsbrytare
4 Spärr för inställbart handtag
5 Bakre handtag med strömbrytare och uttag för anslutningskabel.
| Nr. Komponent |
| 6 Batteri* |
| 7 Laddare med stickkontakt* |
| 8 Batteri-remsystem med anslutnings-kabel* |
| 9 Skyddskåpa för skärkniven |
| 10 Bruksanvisning |
*Medföljer ej, men kan beställas under följande artikelnummer:
Batteri-remsystem BTA 42 – art.-nr. 127442
■ Litiumjon-batteri – art.-nr. 127390
Laddare – C150 Li, art.-nr. 127391
3 SÄKERHETSANVISNINGAR
3.1 Allmänna säkerhetsanvisningar för elverktyg
WARNING!
Läs alla säkerhetsanvisningar och annan information.
Om inte säkerhetsanvisningar och annan information följs kan det leda till elstötar, brand och/eller allvarliga skador.
Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.
Begreppet "elredskap" som används i säkerhetsanvisningen avser nätdrivna elredskap (med nätkabel) och batteridrivna elredskap (utan nätkabel).
3.1.1 Säkerhet på arbetsplatsen
Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.
3.1.2 Elsäkerhet
Elredskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elredskap. Oförändrade
kontakter och passande eluttag minskar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.
Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avständ från hetta, olja, vassa kanter och rörliga delar på redskapet. Skadad eller tilltrasslad kabel ökar risken för elstötar.
Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Detta minskar risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.
- Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till allvarliga personskador.
Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.
Se till att redskapet inte kan startas oav-siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredskapet eller om det är påslaget när det ansluts till strömförsörjningen.
Ta bort inställningsverktygen och skruvnycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om dammuppsugnings- eller dammupp-samlingsanordningar är monterade se till dessa är rätt anslutna och att de används korrekt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.
3.1.4 Använda och hantera elverktyget
- Överbelasta inte redskapet. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektområdet.
Använd inte elredskap med defekta strömbrytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste repareras.
Dra ur kontakten ur eluttaget och/eller ta ur batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan redskapet. Dessa försiktighetsåtgärder förhindrar att elredskapet startas oavsiktligt.
Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda redskapet. Elredskap är farliga om de används av oerfarna personer. - Var noga med underhållet av ditt elredskap. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.
Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.
Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska
utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.
3.1.5 Använda och hantera det batteridrivna verktyget
Ladda enbart batteriet i laddare som anvisas av tillverkaren. En laddare som är avsedd för en viss batterityp kan bli brandfarlig om den används med andra batterier.
Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på till-räckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
- Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.
3.1.6 Service
Låt endast kvalificerad personal reparera ditt elredskap under användande av originalreservdelar. Detta garanterar redskapets säkerhet.
3.2 Säkerhetsanvisningar för häcksaxar
Håll alla kroppsdelar på avständ från knivarna. Försök inte att ta bort kapade växtdelar när knivarna är i rörelse eller att hålla fast i växtdelar som ska klippas. Stäng av häcksaxen innan du tar bort fastklämda växtdelar. Ett ögonblick av ouppmärksamhet under användning kan leda till allvarliga skador.
Bär alltid häcksaxen i handtaget vid stillastående knivar. Om häcksaxen ska transporteras eller förvaras måste svärdskyddet alltid sättas på. Hantera maskinen var-samt för att sänka risken för skador av kniven.
Håll alltid elverktyget i det isolerade handtaget, eftersom knivarna kan komma i kontakt med dolda strömförande kablar.
Om knivarna kommer i kontakt med en strömförande kabel kan metallkomponenter bli strömförande och förorsaka elstötar.
3.3 Vibrationsbelastning
WARNING!
Risk för vibration
Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:
Används maskinen för avsett ändamål?
Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?
Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger sär-
skilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen. - Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.
3.4 Buller
Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.
3.5 Säkerhetsanvisningar till batteri
Detta avsnitt anger alla grundläggande säkerhetsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.
Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
Använd inte batteriet i explosions- och brandfarliga miljöer.
Utsätt inte batteriet för väta och fukt när det används i maskinen.
Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ång- or eller elektrolytvätskor kan rinna ut. Explosionsrisk!
■ Utsätt inte batteriet för stötar och kasta det inte.
Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte överbrygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Använd inga spetsiga föremål på batteriet (t.ex. skruvmejsel). Gör man det kan det orsaka en intern kortslutning som kan leda till överhettning, brand eller batteriexplosion.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.
Om du har kommit i kontakt med elektrolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök därefter en läkare.
Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:
- Personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.
personer som inte har några erfarenheter av eller kunskaper om batteriet
Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.
3.6 Säkerhetsanvisningar till laddare
Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.
Använd endast maskinen ändamålsenligt, dvs. för att ladda de angivna uppladdnings-
bara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
Innan varje användning skall hela maskinen och framför allt nätkabeln och batterifacket kontrolleras avseende skador. Använd enbart apparaten i felfritt skick.
Använd inte apparaten i explosions- och brandfarliga miljöer.
Använd endast apparaten inomhus och utsätt den inte för väta och fukt.
Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över apparaten.
Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.
Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.
■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.
Använd inte laddaren när den är smutsig eller våt. Innan användningen skall apparaten och batteriet rengöras och torkas av.
- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.
För din egen säkerhet, reparera alltid apparaten på en kvalificerad fackverkstad med hjälp av originaldelar.
Denna maskin får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur maskinen ska hanteras. Obehöriga är bl. a.:
personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor
personer som inte har några erfarenheter av eller kunskaper om apparaten.
Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med apparaten.
När apparaten inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till apparaten.
3.7 Säkerhetsanvisningar för manövrering
WARNING!
Risk för elektromagnetiskt fält
Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan i vissa situationer påverka aktiva och passiva medicinska implantat.
För att undvika allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat tar kontakt med sin läkare och tillverkaren av implantatet innan elverktyget används.
- Observera att användaren är ansvarig för olyckor eller skador som kan ske med andra människor eller deras egendom.
Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål.
- Starta endast maskinen om ingen annan finns inom arbetsområdet, vare sig djur eller människa.
Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.
Genomsök före arbetet den häck eller buskar som ska beskäras efter dolda föremål, exempelvis trådar, trådstängsel, trädgårdsredskap och flaskor och avlägsna dessa.
■ Hantera och transportera maskinen så att människor och djur aldrig kommer i kontakt med kniven. Sätt alltid på svärdskyddet på kniven före varje transport.
Håll inte i material som ska skäras bort under arbetet.
■ Stäng av maskinen och vänta till kniven stannat innan du tar bort kvistar som fastnat.
Ta alltid ur batteriet ur maskinen och sätt svärdskyddet på kniven:
■ före kontroller, inställning och rengöring
■ före arbeten på kniven
innan verktyget lämnas utan tillsyn
transport
före förvaring
■ före underhåll och reparationer
vid fara
4 START
4.1 Ladda batteriet
OBSERVERA!
Brandfara vid laddning!
Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.
Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.
ANMÄRKNING
Batteri och laddare ingår inte i leve- ransomfånget.
ANMÄRKNING
Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.
ANMÄRKNING
På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.
- Anslut batteriet (01/6) till laddaren (01/7), och laddaren till nätspänning. Laddningen startar. LED-lamporna på laddaren lyser grönt och på laddaren anges laddningsstatus.
- Notera laddningsindikatorn på batteriet. Laddningen tar ca. 2,5 timmar till full laddning. Laddningen slutar automatiskt när batteriet är fulladdat.
- Koppla ifrån batteriet från laddaren och laddaren från nätspänningen.
5 ANVÄNDNING
WARNING!
Risk för personskador av komponenter som lossnar
Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.
- Kontrollera innan maskinen slås på att alla maskinkomponenter har skruvats fast.
■ Montera skärverktygen så att de inte kan lossna under arbetet.
5.1 Lägga an batteri-remsystemet (02) till (05)
Lägg an batteri-remsystemet enligt bilden (02) till (05).
5.2 Sätta i batteriet (06)
Sätta i batteriet
- Skjut in batteriet (06/1) i batteri-remsystemet (06/2) tills det klickar på plats (06/a).
Ta ut batteriet
- Tryck in läsknappen (06/3) på batteriet (06/1) och håll den intryckt.
- Ta ut batteriet (06/1) (06/b).
5.3 Upprätta spänningsförsörjningen (07, 08)
- Justera in anslutningskabelns första kontakt (07/1) mot styrtappen och styrspåret för kontakten på batteri-remsystemet (07/2), sätt samman och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (07/3) snäpper in hörbart.
- Justera in anslutningskabelns andra kontakt (08/1) mot styrtappen och styrspåret för uttaget, skjut in i uttaget på maskinen (08/2) (08/a) och vrid runt lätt i medsols riktning tills spärr- och uppreglingsknappen (08/3) snäpper in hörbart.
- Skjut spärr- och uppreglingsknappen (07/3) bakåt (07/b), vrid kontakten lätt åt vänster och dra sedan ut (07/c).
- Skjut spärr- och uppreglingsknappen (08/3) bakåt (08/b), vrid kontakten lätt åt vänster och dra sedan ut ur uttaget på maskinen (08/2) (08/c).
5.4 Vrida runt det bakre handtaget (11)
Vrida runt handtaget
- Tryck in uppreglingsknappen (11/1).
- Vrid runt handtaget åt vänster eller höger med 90° (11/a) tills det snäpper in.
- Släpp uppreglingsknappen (11/1).
Vrida tillbaka handtaget
- Tryck in uppreglingsknappen (11/1).
- Vrid tillbaka handtaget till utgångsläget tills det snäpper in.
- Släpp uppreglingsknappen (11/1).
5.5 Starta häcksaxen (09)
- Se till att du står stadigt.
- Håll i det främre handtaget (09/1) med den ena handen och fatta tag i det bakre handtaget (09/2) med den andra handen.
- Tryck in säkerhetsbrytaren i det främre handtaget (09/a) och tryck sedan in strömbrytaren i det bakre handtaget (09/b). Maskinen startar.
- Håll båda brytare intryckta medan du använder maskinen. Om du släpper en knapp kommer maskinen att slås ifrån.
5.6 Eco-mode / Power-mode (10)
Maskinen är utrustad med de båda lägena Eco-mode och Power-mode. Du kan när som helst skifta mellan Eco-mode (ca 1200 min ^-1 ) och Power-mode (ca 1500 min ^-1 ) genom att trycka in knappen (10/1).
Om Power-mode är aktiv lyser den gröna lysdioden.
Om maskinen kopplas ifrån och därefter kopplas in igen kommer den att starta med den senaste inställningen.
6 ARBETSBETEENDE OCH ARBETSTEKNIK (12)
WARNING!
Fara för nedstörtning
Det föreligger alltid en fara för nedstörtning om man arbetar från en position ovan mark som t.ex. på en stege.
Använd därför alltid redskapet från marken och se till att stå stadigt.
■ Beakta alltid säkerhetsanvisningarna.
- Beskär häckar regelbundet och endast under tillåtna tider.
Ta endast bort tunna kvistar och friska skott ytterst på häcken; klipp inte för djupt. - Klipp först båda sidorna av häcken och därefter ovansidan. På så sätt undviker du att avklippta växtdelar faller ned på ställen som ännu inte är klippta.
Häckar ska klippas i trapetsform. Detta förhindrar att de nedersta grenarna får för lite ljus och blir kala (12).
Ta endast bort gräsrester vid avstängd motor.
■ Vid transport/undanställning:
Stäng av maskinen.
Sätt på svärdskyddet.
Ta ur batteriet.
Ta bort batteriet efter användning och kontrollera att maskinen inte har skadats.
7 UNDERHÅLL OCH SKÖTSEL
WARNING!
Risk för skärskador!
Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.
Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.
ANMÄRKNING
Reparationsarbeten får endast genomföras av kompetent fackhandel eller våra servicecenter.
■ Utsätt inte redskapet för väta eller fukt.
Rengör knivar och hölje med en borste eller trasa efter varje användning. Använd inget vatten eller aggressiva rengörings- eller lösningsmedel – Risk för korrosion och skador på plastdelarna.
■ Ta ut batteriet efter varje användningstillfälle och kontrollera om maskinen har skadats.
■ Rengör kniven och spraya med rostskyddande olja.
■ Kontrollera kniven regelbundet. Ta kontakt med AL-KO:s serviceverkstad vid:
defekt knivar
slö kniv
■ onormalt högt slitage
■ Kontrollera att alla skruvar sitter fast.
- Kontrollera elkontakterna avseende korrosion. Rengör vid behov med en fin trådborste och spraya in med kontaktspray.
8 TRANSPORT
Vidta följande åtgärder före transport:
- Stäng av maskinen.
- Ta ut batteriet ur maskinen.
- Förpacka batteriet enligt föreskrift (se nedan).
ANMÄRKNING
Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar!
Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast porteras under vissa förutsättningar.
Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig.
Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.
I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.
Vidare anvisningar om transport och frakt.
■ Litiumjonbatterier får endast transporteras eller skickas om de är oskadade.
Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktläda (inte ett krav om batteriets märkeffekt understiger 100 Wh).
Tejpa över exponerade batterikontakter för att förebygga kortslutningar.
Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.
- Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.
■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.
Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.
9 FÖRVARING
9.1 Förvara maskinen
Rengör maskinen och dess tillbehörsdelar noggrant efter varje användning och sätt på eventuella skyddskåpor.
Förvara maskinen på ett torrt, låst och frostfritt ställe.
■ Förvara maskinen utom räckhåll för barn och obehöriga personer.
Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:
Rengör skärkniven och spraya med rostskyddande olja.
■ Rengör maskinen grundligt och förvara den i ett torrt utrymme.
9.2 Förvara batteri och laddare
FARA!
Risk för explosioner och bränder!
Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.
Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor.
ANMÄRKNING
På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.
Förvara batteriet på ett torrt, frostfritt ställe vid en omgivningstemperatur mellan 0°C och +35°C och med en laddningsnivå ca. 40 - 60 %.
På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.
■ Efter en viss förvaringstid måste batteriet laddas igen. laktta bruksanvisningen för batteriet.
10 ÅTERVINNING
Information om tyska el- och elektroniklagen (ElektroG)
- Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!
Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.
Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
Information om tyska batteriförordningen (BattG)
Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.
Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An-
vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.
Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:
Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)
Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
11 KUNDTJÄNST/SERVICE
För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter. Kontaktinformation finns på internet, på adressen
Vassa maskindelar och delar i rörelse kan orsaka personskador.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!
ANMÄRKNING
Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.
| Störning Orsak Åtgård | ||
| Motorn går inte. Batteriet är urladdat. Ladda batteriet. | ||
| Batteri saknar eller är felpla-cerat. | ||
| Ingen strömförsörjning. 1. Ta ur batteriet.2. Rengör instickskontakterna i ma-skinen. | ||
| Motorskyddsbrytaren har kopplat ifrån motorn pga. överbelastning. | ||
| Motorn kör med avbrott. | ■ Maskinfel■ Strömbrytaren är defekt. | Kontakta AL-KO:s servicecenter. |
| Skärkniven blir lätt varm. Rökutveckling. | Det saknas olja på skärkni-ven. | 1. Stäng av maskinen och ta ur bat-teriet.2. Rengör skärkniven och olja in den.3. Sätt tillbaka batteriet. |
| ■ Kniven är slö.■ Hack i skärkniven. | Kontakta AL-KO:s servicecenter. | |
| Kvistar skärs inte av jämnt. Kvistar fastnar ofta i skärkni-ven. | Kniven är slö. Kontakta AL-KO:s servicecenter. | |
| Glidspelet för skärkniven är för stort. | Kontakta AL-KO:s servicecenter. | |
| Motorn går men inte skärkni-ven. | Maskinfel Kontakta AL-KO:s servicecenter. | |
| Maskinen vibrerar ovanligt mycket. | Maskinfel Kontakta AL-KO:s servicecenter. | |
| Batteritiden minskar väsent-ligt. | Batteriets livslängd har gått ut. | Byt ut batteriet.Använd endast originaltillbehör från tillverkaren. |
| Batteriet går inte att ladda. Batterikontakterna är smutsi-ga. | Kontakta AL-KO:s servicecenter. | |
| Batteriet eller laddaren är de-fekt. | ||
| Batteriet är för varmt. Låt batteriet svalna. | ||
13 GARANTI
Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.
Vår garantiförsäkran gäller enbart om:
■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts
Garantin upphör att gälla vid:
■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
ej avsedd användning
Garantin gäller inte för:
■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)
Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
14 ÖVERSÄTTNING AV ORIGINAL EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.
Produkt
Batteridriven häcksax
Serienummer
G2033022
Typ
HT 4260
HT 4245
Ljudnivå
EN ISO 3744
uppmätt/garanterad
93,1 dB(A) / 95 dB(A)
Tillverkare
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz, Tyskland
EU-direktiv
2006/42/EC
2014/30/EU
2000/14/EC
2011/65/EU
Försäkran om överensstämmelse
2000/14/EG bilaga V
Befullmäktigad för dokumentation
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz, Tyskland
Harmoniserade standarder
EN 60745-1:2009+A11:2010
EN 60745-2-15:2009+A1:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
Kötz, 16.05.2018
Dr. Wolfgang Hergeth
Managing Director
OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN
Innhold
1 Om denne bruksanvisningen 204
Montering av forbindelseskabelen
Demontering av forbindelseskabelen
Merknad om WEE-direktivet
