Solo Power Flex HT 4260 - Hekksakser AL-KO - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis Solo Power Flex HT 4260 AL-KO i PDF-format.
| Produkttype | Batteridrevet hekksaks |
| Merke | AL-KO |
| Modell | Solo Power Flex HT 4260 |
| Strømforsyning | Litium-ion batteri 42 V (modell BTA 42, ref. 127442) |
| Lader | C150 Li lader (ref. 127391) - ikke inkludert |
| Skjærehastighet Eco-modus | Omtrent 1200 min⁻¹ |
| Skjærehastighet Power-modus | Omtrent 1500 min⁻¹ |
| Garantert lydeffektnivå | 95 dB(A) |
| Bladtype | Dobbeltvirkende blad |
| Håndbeskyttelse | Ja, montert frontbeskyttelse |
| Tohåndsbetjening | Ja, to sikkerhetsbrytere |
| Dreibart bakre håndtak | 90° rotasjon venstre/høyre |
| Eco/Power-modus | Valgbar med knapp, grønn LED for Power |
| Leveringsinnhold | Hekksaks, bladbeskyttelsesdeksel, bruksanvisning |
| Batteri og lader | Ikke inkludert, tilgjengelig som tilbehør |
| Vedlikehold | Rengjør bladet etter hver bruk, smør med korrosjonsbeskyttelse olje |
| Reparerbarhet | AL-KO kundeservice, originale reservedeler |
| Garanti | Lovfestet garanti mot produksjonsfeil |
Ofte stilte spørsmål - Solo Power Flex HT 4260 AL-KO
Brukerspørsmål om Solo Power Flex HT 4260 AL-KO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hekksakser i PDF-format gratis! Finn veiledningen din Solo Power Flex HT 4260 - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Solo Power Flex HT 4260 av merket AL-KO.
BRUKSANVISNING Solo Power Flex HT 4260 AL-KO
1.1 Symboler og signalord ....178
2 Produktbeskrivelse 179
7 Service og vedligeholdelse....186
8 Transport....187
9 Opbevaring....187
9.1 Opbevaring af maskinen....187
1.1 Symboler og signalord
FARE!
Bær mundbeskyttelse!
Fare ved elektromagnetisk felt
Yderligere henvisninger til transport og forsendelse
Fare for eksplosioner og brand!
Overensstemmelseserklæring
2000/14/EF bilag V
Ansvarlig for dokumentationen
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Harmoniserede standarder
EN 60745-1:2009+A11:2010
EN 60745-2-15:2009+A1:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
Kötz, 16.05.2018
Dr. Wolfgang Hergeth
Managing Director
1.1 Tegnforklaringer og signalord ......204
2 Produktbeskrivelse 205
2.1 Tiltenkt bruk.... 205
2.2 Mulig og påregnelig feil bruk ...... 205
3.1 Generelle sikkerhetsanvisninger for elektroverktøy.... 206
3.1.1 Sikkerhet på arbeidsplassen ..... 206
3.1.2 El-sikkerhet.... 206
3.1.3 Personsikkerhet.... 207
3.1.4 Bruk og håndtering av elektroverktøyet.... 207
3.1.5 Bruk og håndtering av batteridrevet verktøy 208
3.1.6 Service.... 208
3.2 Sikkerhetsanvisninger for hekksakser 208
3.3 Vibrasjonsbelastning 208
3.4 Støybelastning 209
3.5 Sikkerhetsanvisninger for batteriet..... 209
3.6 Sikkerhetsanvisninger for laderen..... 209
3.7 Sikkerhetsanvisninger for betjening ... 210
4 Igangsetting 211
4.1 Lade batteriet 211
5 Betjening.... 211
5.1 Legg på det batteridrevne belte- systemet (02) til (05) ......211
5.2 Sette inn batteriet (06).... 211
5.3 Opprette spenningstilførsel (07, 08)... 211
5.4 Drei den bakre håndtaksbøylen (11).. 212
5.5 Starte hekksaksen (09)......212
5.6 Eco-Mode / Power-Mode (10) .....212
6 Arbeidsmåte og arbeidsteknikk (12)......212
7 Vedlikehold og pleie ....212
8 Transport....213
9.1 Oppbevaring av apparatet ......213
9.2 Oppbevaring av batteri og lader .....213
12 Feilsøking....214
13 Garanti....216
14 Oversettelse av den originale EU-sam- svarserklæringen....216
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
■ Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Tegnforklaringer og signalord
FARE!
Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
FORSIKTIG!
Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.
MERK
Spesiell informasjon for bedre forståelighet og håndtering.
2 PRODUKTBESKRIVELSE
Denne bruksanvisningen beskriver en håndholdt batteridrevet hekksaks.
2.1 Tiltenkt bruk
Disse hekksaksene er utelukkende beregnet klipping av hekker, kratt og busker.
Hekksaksen må bare brukes med følgende komponenter:
Batteridrevet beltesystem BTA 42 – art.-nr. 127442
■ Litium-ionbatteri – art.nr. 127390
Lader – C150 Li, art.nr. 127391
Enhver annen anvendelse, såvel som ikke godkjent om- og påbygging, anses upassende, og har til følge at garantien forfaller, at samsvaret (CE-tegnet) går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.
2.2 Mulig og påregnelig feil bruk
Sikkerhetsinnretningene må ikke demonteres eller forbikobles, f.eks. ved å koble på/av-knapper til håndtaksbøylen.
- Driv ikke apparatet i eksplosjonsfarlig miljø.
■ Ikke bruk produktet när det regner.
Ikke bruk produktet på våte hekker og busker.
Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.
Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.
Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelse-sanordninger ut av funksjon.
Vær påpasselig med å unngå materielle skader
Dersom det som klippes er for tykt eller en hard gjenstand blokkerer kniven vil motoren automatisk bli slått av.
Fjern batteriet fra redskapen før arbeid utføres.
■ Fjern blokkeringen ved kniven.
■ Vent omtrent 5 sekunder.
Slå på apparatet igjen.
Fare for personskader på skjærekniv
Ved ikke-montert håndbeskyttelse er det fare for skader på skjærekniven.
■ Bruk aldri apparatet uten håndbeskyttelsen.
| Symbol | Betydning |
 | Les bruksanvisningen før driften settes i gang! |
 | Bruk øyebeskyttelse! |
 | Bruk hørselvern! |
Sym- bol
Betydning
Bruk maske!
Beskytt apparatet mot regn og fukt!
2.5 Leveransens omfang
Kontroller om alle komponentene er levert etter utpakking.
MERK
1 Hekksaks HT 4260
2 Beskyttelsesdeksel for skjærekniv
3 Bruksanvisning
2.6 Produktoversikt (01)
Produktoversikten gir en oversikt over apparatet.
Nr. Komponent
| 1 Skjærekniv |
| 2 Håndbeskyttelse |
| 3 Fremre håndtaksbøyle med sikker-hetsbryter |
| 4 Låsemekanisme for justerbart hånd-tak |
| 5 Bakre håndtaksbøyle med av-/på-bryter og koblingskontakt med for-bindelseskabel. |
| 6 Batteri* |
| 7 Lader med ledning* |
Nr. Komponent
8 Batteridrevet beltesystem med forbindelseskabel*
9 Beskyttelsesdeksel for skjærekniv
10 Bruksanvisning
*Ikke omfattet av leveringsomfanget, dog tilgjengelig under følgende artikkelnumre:
Batteridrevet beltesystem BTA 42 – art.-nr. 127442
■ Litium-ionbatteri – art.nr. 127390
Lader – C150 Li – art.nr. 127391
3 SIKKERHETSHENVISNINGER
3.1 Generelle sikkerhetsanvisninger for elektroverktøy
ADVARSEL!
Les alle sikkerhetsanvisningene og anvisningene.
Hvis sikkerhetsanvisningene og anvisningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige personskader.
Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk.
Begrepet "Elektroverktøy" som brukes i sikkerhetsanvisningene handler om nettdrevne elektroverktøy (med nettkabel) og batteridrevne elektroverktøy (uten nettkabel).
3.1.1 Sikkerhet på arbeidsplassen
- Hold arbeidsområdet rent og godt luftet. Rotete og ubelyste arbeidsområder kan føre til ulykker.
Du må ikke arbeide med elektroverktøyet på eksplosjonsfarlige områder hvor det er brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støvet eller dampen. - Hold barn og andre unna mens elektroverktøyet er i bruk. Hvis du blir forstyrret, kan du miste kontrollen over elektroverktøyet.
3.1.2 El-sikkerhet
Støpselet på elektroverktøyet må passe inn i stikkontakten. Pluggen må ikke for- andres på noen som helst måte. Ikke bruk adapterplugger sammen med elektroverktøy som er jordet. Plugger som ikke er for-

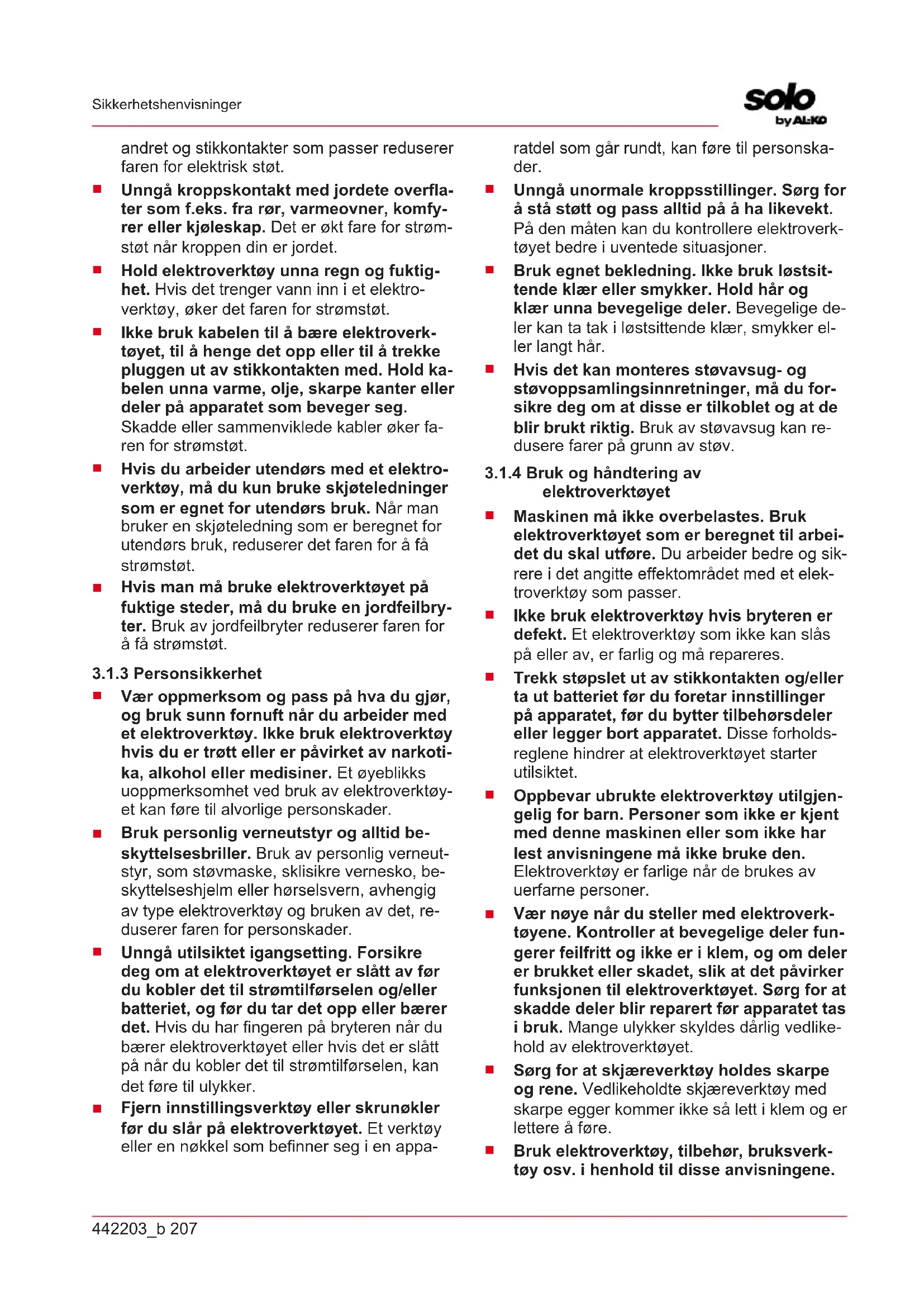

andret og stikkontakter som passer reduserer faren for elektrisk støt.
Unngå kroppskontakt med jordete overflater som f.eks. fra rør, varmeovner, komfyrer eller kjøleskap. Det er økt fare for strømstøt når kroppen din er jordet.
- Hold elektroverktøy unna regn og fuktighet. Hvis det trenger vann inn i et elektroverktøy, øker det faren for strømstøt.
Ikke bruk kabelen til å bære elektroverk-
tøyet, til å henge det opp eller til å trekke
pluggen ut av stikkontakten med. Hold ka-
belen unna varme, olje, skarpe kanter eller
deler på apparatet som beveger seg.
Skadde eller sammenviklede kabler øker faren for strømstøt.
Hvis du arbeider utendørs med et elektroverktøy, må du kun bruke skjøteledninger som er egnet for utendørs bruk. Når man bruker en skjøteledning som er beregnet for utendørs bruk, reduserer det faren for å få strømstøt.
Hvis man må bruke elektroverktøyet på fuktige steder, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for å få strømstøt.
3.1.3 Personsikkerhet
Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy-et kan føre til alvorlige personskader.
■ Bruk personlig verneutstyr og alltid beskyttelsesbriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, beskyttelseshjelm eller hørselsvern, avhengig av type elektroverktøy og bruken av det, reduserer faren for personskader.
Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømtilførselen og/eller batteriet, og før du tar det opp eller bærer det. Hvis du har fingeren på bryteren når du bærer elektroverktøyet eller hvis det er slått på når du kobler det til strømtilførselen, kan det føre til ulykker.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en appa-
ratdel som går rundt, kan føre til personskader.
Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt.
På den måten kan du kontrollere elektroverk-
tøyet bedre i uventede situasjoner.
■ Bruk egnet bekledning. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Bevegelige deler kan ta tak i løstsittende klær, smykker eller langt hår.
Hvis det kan monteres støvavsug- og støvoppsamlingsinnretninger, må du forsikre deg om at disse er tilkoblet og at de blir brukt riktig. Bruk av støvavsug kan redusere farer på grunn av støv.
3.1.4 Bruk og håndtering av elektroverktøyet
■ Maskinen må ikke overbelastes. Bruk elektroverktøyet som er beregnet til arbeidet du skal utføre. Du arbeider bedre og sikrere i det angitte effektområdet med et elektroverktøy som passer.
Ikke bruk elektroverktøy hvis bryteren er defekt. Et elektroverktøy som ikke kan slås på eller av, er farlig og må repareres.
- Trekk støpslet ut av stikkontakten og/eller ta ut batteriet før du foretar innstillinger på apparatet, før du bytter tilbehørsdeler eller legger bort apparatet. Disse forholdsreglene hindrer at elektroverktøyet starter utilsiktet.
- Oppbevar ubrukte elektroverktøy utilgjengelig for barn. Personer som ikke er kjent med denne maskinen eller som ikke har lest anvisningene må ikke bruke den. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye når du steller med elektroverktøyene. Kontroller at bevegelige deler fungerer feilfritt og ikke er i klem, og om deler er brukket eller skadet, slik at det påvirker funksjonen til elektroverktøyet. Sørg for at skadde deler blir reparert før apparatet tas i bruk. Mange ulykker skyldes dårlig vedlikehold av elektroverktøyet.
Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.
■ Bruk elektroverktøy, tilbehør, bruksverktøy osv. i henhold til disse anvisningene.
Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Hvis elektroverk-tøyet brukes til andre ting enn det det er beregnet for, kan det føre til farlige situasjoner.
3.1.5 Bruk og håndtering av batteridrevet verktøy
Batteriene skal kun lades i ladere som produsenten har anbefalt. Det er forbundet med brannfare å bruke en lader som er beregnet på en bestemt type batterier hvis den brukes til andre batterier.
■ Bruk kun batterier som er beregnet til dette i elektroverktøy. Bruk av andre batterier kan føre til personskader og brannfare.
- Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med disse. Skyll med vann ved tilfeldig kontakt. Hvis du får væske i øynene, må du i tillegg kontakte lege. Batterivæske som kommer ut, kan føre til hudirritasjon eller brannsår.
3.1.6 Service
Elektroverktøyet skal repareres av kvalifisert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til apparatet blir opprettholdt.
3.2 Sikkerhetsanvisninger for hekksakser
- Hold alle kroppsdeler unna skjærekniven. Ikke forsøk å fjerne det du har klippet mens kniven går, og du må heller ikke holde fast materiale som skal klippes. Hvis noe av det du har klippet har satt seg fast, må du slå av apparatet før du fjerner det. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige personskader.
Bær hekksaksen i håndtaket, og kniven skal stå stille. Ta alltid på beskyttelsesdekslet på hekksaksen ved transport eller oppbevaring. Forsiktig omgang med apparatet reduserer faren for personskader på grunn av kniven. - Hold elektroverktøyet på de isolerte håndtaksflatene, da skjærekniven kan komme i kontakt med skjulte strømledninger. Hvis skjærekniven kommer i kontakt med en spen-
ningsførende ledning, kan apparatdeler i metall bli satt under spenning og medføre strømstøt.
3.3 Vibrasjonsbelastning
ADVARSEL!
Fare pga. vibrasjon
Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:
■ Brukes apparatet forskriftsmessig?
- Kuttes eller bearbeides materialet på riktig måte?
■ Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjons-håndtakene montert, og er disse godt festet til apparatet?
- Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
Belastningsgraden pga. vibrasjon er avhen-gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløpsproblemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.
■ Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter
støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
Unngå å arbeide med apparatet ved temperaturer under 10 °C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.
3.4 Støybelastning
En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.
3.5 Sikkerhetsanvisninger for batteriet
Dette avsnittet nevner alle grunnleggende sikkerhetshenvisningene som skal følges ved bruk av batteriet. Les alle anvisningene!
■ Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batteriet bare med angitt AL-KO-lader.
Pakk et nytt batteri først ut av originalemballasjen när det skal brukes.
Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Overhold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.
- Driv ikke batteriet i eksplosjons- og brannfarlige omgivelser.
- Utsett ikke batteriet for väte omgivelser eller fuktighet när det brukes i apparatet.
Beskytt batteriet mot varme, olje og ild slik at det ikke skades og det kan komme ut damp eller elektrolyttvæske. Det er fare for eksplosjon!
Ikke utsett batteriet for støt eller kast.
Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batteriet med en tørr, ren klut.
Hold oppladde batterier som ikke er i bruk på avstand fra metallgjenstander for å unngå kortslutning (f.eks. binders, mynter, spiker, skruer). Bruk ikke spisse gjenstander til å håndtere batteripakken (f.eks. skrutrekker). Hvis en intern kortslutning da oppstår, kan det føre til brann eller eksplosjon av batteripakken.
Ikke åpne, ødelegg eller demonter batteriet. Det er fare for strømstøt og kortslutning.
Ved ufagmessig bruk og skadet batteri kan det komme ut damp og elektrolyttvæske. Rommet skal luftes tilstrekkelig, og ved pla- ger skal lege oppsøkes. Hvis du kommer i kontakt med elektrolytt- væske, vask den grundig av og skyll øyne straks med rikelige mengder vann. Oppsøk deretter lege.
Dette batteriet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner.
- Personer med manglende erfaring og/eller kunnskap om batteriet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.
- Batteriet må ikke bli stående i laderen hele tiden. Ta batteriet ut av laderen ved lengre oppbevaring.
Fjern batteriet fra apparatene når disse ikke lenger skal brukes.
Tørk av batteriet som skal lagres, og oppbevar det på et lukket sted. Beskytt batteriet mot varme og direkte sollys. Uvedkommende personer og barn må ikke ha adgang til batteriet.
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!
■ Bruk apparatet bare forskriftsmessig, dvs. til lading av det angitte batteriet. Kun originale batterier fra AL-KO skal lades i laderen.
Før bruk skal hele apparatet, spesielt nettkabel og batterisporet, kontrolleres for skader. Apparatet må bare brukes i feilfri tilstand.
- Driv ikke apparatet i eksplosjons- og brannfarlige omgivelser.
- Driv apparatet kun innendørs, og utsett den ikke for våte omgivelser eller fuktighet.
Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, etter- som laderen blir varm under ladingen. Lufte- åpningene og apparatet må ikke tildekkes.
Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske data tilsvarer den tilgjengelige spenningen.
Bruk bare nettkabelen til tilkobling av laderen, ikke til andre apparater. Bær ikke laderen ved å holde i nettkabelen. Trekk ikke strømstøpslet ut av stikkontakten ved å trekke i nettkabelen.
Beskytt nettkabelen mot varme, olje og skarpe kanter slik at den ikke påføres skader.
Laderen og batteriet må ikke brukes tilsmusset eller våt. Før bruk rengjør og tørk av apparatet og batteriet.
Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.
For din egen sikkerhets skyld må du sørge for at apparatet kun blir reparert av kvalifiserte fagfolk og at det kun blir brukt originale reservedeler. - Apparatet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan apparatet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
- Personer med manglende erfaring og/eller kunnskap om apparatet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med apparatet.
Tørk av apparatene som ikke brukes, og oppbevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til apparatet.
Dette elektroverktøyet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater.
For å redusere faren for alvorlige eller dødelige skader, anbefaler vi at personer med medisinske implantater oppsøker legen sin og produsenten av det medisinske implantatet før elektroverktøyet brukes.
Vær oppmerksom på at brukeren er ansvarlig for ulykker og skader på andre personer eller deres eiendom.
Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
Du skal kun slå på maskinen när det ikke befinner seg noen andre personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr.
Se etter skjulte gjenstander – f.eks. ledninger, nettinggjerder, strømledninger, hageredskaper, flasker – og fjern disse før beskjæring av hekker og busker.
- Beveg og transporter apparatet slik at personer og dyr ikke kan berøre skjærekniven. Skyv beskyttelsesdekselet over skjærekniven før transport.
- Hold ikke grener som skal kuttes, fast under arbeidet.
Slå av apparatet og vent til skjærekniven står stille før du fjerner innklemte grener.
Fjern batteriet fra apparatet, og skyv beskyttelsesdekselet over skjærekniven ved
kontroll-, innstillings- og rengjøringsarbeider
Arbeide på skjærekniven
Forlate apparatet
Transport
Oppbevaring
Vedlikeholds- og reparasjonsarbeider
Fare
4 IGANGSETTING
4.1 Lade batteriet
FORSIKTIG!
Brannfare ved lading!
På grunn av oppvarming av laderen er det fare for brann når den settes på lett antennelig underlag og når den ikke ventileres tilstrekkelig.
Lad opp batteriet helt etter første gangs bruk. Batteriet kan lades i enhver ladetilstand. Avbrutt lading skader ikke batteriet.
MERK
Batteriet er beskyttet mot overlading som følge av den automatiske registre- ringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.
- Batteriet (01/6) og laderen (01/7) forbindes, og tilsvarende forbindes laderen med nettspenningen. Ladeprosessen starter. Lysdioden på laderen lyser grønt, på batteriet vises ladetilstanden.
- Følg med på ladetilstandsindikatoren på batteriet. Ladingen tar ca. 2,5 time til full oppladning. Ladingen avsluttes automatisk när batteriet er fulladet.
- Kople batteriet fra ladeapparatet og laderen fra nettspenningen.
5 BETJENING
ADVARSEL!
Fare for personskader forårsaket av apparatdeler som løsner
Apparatdeler som løsner under drift, kan føre til alvorlige personskader.
- Kontroller før apparatet slås på om alle apparatdeler er fast påskrudd.
■ Fest skjæreverktøy slik at det ikke kan løsne under drift.
5.1 Legg på det batteridrevne beltesystemet (02) til (05)
Legg på det batteridrevne beltesystemet i sam- svar med bilde (02) til (05).
5.2 Sette inn batteriet (06)
Sette inn batteriet
- Skyv batteriet (06/1) inn i det batteridrevne beltesystemet (06/2) til det går i lås (06/a).
Trekk ut batteriet
- Trykk og hold utløsertasten (06/3) på batteriet (06/1).
- Trekk ut batteriet (06/1) (06/b).
5.3 Opprette spenningstilførsel (07, 08)
- Det første støpslet til forbindelseskabelen (07/1) justeres på føringstappene og føringssporet til støpslet til det batteridrevne beltesystemet (07/2), og dreies noe med urviseren inntil låse- og utløserbryteren (07/3) går hørbart i lås.
- Det andre støpslet til forbindelseskabelen (08/1) justeres på føringstappene og føringssporet til støpslet til koblingskontakten, skyves (08/a) inn i koblingskontakten til apparatet (08/2), og dreies noe med urviseren inntil låse- og utløserbryteren (08/3) går hørbart i lås.
- Dra låse- og utløserbryteren (07/3) bakover (07/b), vri støpslet noe mot venstre og trekk det ut (07/c).
- Dra läse- og utløserbryteren (08/3) bakover (08/b), vri støpslet noe mot venstre og trekk det ut (08/c) av koblingskontakten til apparatet (08/2).
5.4 Drei den bakre håndtaksbøylen (11)
Drei håndtaksbøylen
- Trykk på utløsertasten (11/1).
- Drei håndtaksbøylen 90 ° til venstre eller høyre (11/a) inntil den går i lås.
- Slipp utløsertasten (11/1).
Trekk tilbake håndtaksbøylen
- Trykk på utløsertasten (11/1).
- Drei håndtaksbøylen tilbake i utgangsposisjonen til den går i lås.
- Slipp utløsertasten (11/1).
5.5 Starte hekksaksen (09)
- Innta en sikker posisjon.
- Ta tak i den fremre håndtaksbøylen (09/1) med en hånd, og deretter tar du tak i den bakre håndtaksbøylen (09/2) med den andre hånden.
- Trykk på sikkerhetsbryteren på den fremre håndtaksbøylen (09/a), deretter trykker du på på/av-knappen på den bakre håndtaksbøylen (09/b). Apparatet starter.
- Hold begge koblingstastene trykket under arbeidet. Straks du slipper en tast, vil apparatet slå seg av.
5.6 Eco-Mode / Power-Mode (10)
Apparatet er utstyrt med en Eco-Mode/Power-Mode modus. Du kan velge fritt mellom Eco-Mode (ca. 1200 min ^-1 ) og Power-Mode (ca. 1500 min ^-1 ) ved å trykke på knappen (10/1). Dersom Power-Mode er tilkoblet vil den grønne lysdiode-indikatoren lyse.
Dersom apparatet slås av og så på igjen, vil det starte med den siste innstillingen som ble valgt.
6 ARBEIDSMÅTE OG ARBEIDSTEKNIKK (12)
ADVARSEL! Økt fare for fall
Det er økt fare for fall når arbeidet foretas fra en høyere posisjon (f.eks. fra stige).
Arbeid alltid med apparatet fra bakken, og sørg for at du står sikkert.
■ Følg sikkerhetsanvisningene.
Kutt hekken regelmessig, og bare til tillatte tider.
- Bare skjær av tynne grener og friske skudd på hekkens overflate, ikke skjær for dypt ned i den.
- Klipp alltid først begge sidene av hekken og deretter klipper du den oppå. På den måten faller ikke det du har klippet ned på området som ikke er klippet ennå.
■ Hekker skal alltid klippes trapesformet. Dette hindrer at de nederste greinene blir nakne (12).
■ Fjern rester kun när motoren står.
Når du forlater/transporterer apparatet:
Slå av maskinen. - Sett på beskyttelsesdekslet.
Ta ut batteriet.
■ Ta ut batteriet og kontroller apparatet for skader etter bruk.
Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.
Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
MERK
Reparasjonsarbeid må kun utføres av serviceverksteder eller autoriserte fagbedrifter.
■ Ikke utsett apparatet for fukte.
Etter bruk skal kapslingen og skjærekniven rengjøres med en børste eller klut. Bruk ikke vann og/eller aggressive rengjørings- eller løsningsmidler – korrosjonsfare og skader på plastdeler.
- Etter bruk skal batteriet tas ut, og apparatet kontrolleres for skader.
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolje.
■ Kontroller skjærekniven regelmessig. Oppsøk AL-KO serviceverksted ved:
■ Defekt skjærekniv
Sløv skjærekniv
For stor slitasje
■ Kontroller at alle skruer sitter godt.
- Kontroller elektriske kontakter på apparatet for korrosjon, ev. rengjør dem med en fin pensel og deretter spray inn med kontakt-spray.
8 TRANSPORT
Utfør følgende tiltak før transport:
- Slå av maskinen.
- Ta ut batteriet fra apparatet.
- Pakk batteriet forskriftsmessig (se nedenfor).
MERK
Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene!
Det medfølgende li-ion-batteriet er underlagt forskriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:
Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.
Kommersielle brukere som utfører transporten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne forenklingen gjeldende.
I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal forskriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan senderen og transportøren stå overfor betydelige straffer.
Flere merknader om transport og forsendelse
■ Transporter eller send litium-ion-batterier bare i uskadd tilstand!
■ Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet eske for farefullt gods (ikke påkrevd hos batterier med mindre enn 100 Wh nominell energi).
■ Lim over åpne batterikontakter for å hindre en kortslutning.
Sikre batteriet mot å skli på innsiden av forpakningen, for slik å hindre at batteriet skades.
Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).
Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter.
9 OPPBEVARING
9.1 Oppbevaring av apparatet
- Etter bruk skal apparatet og tilbehørsdelene rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen.
Lagre apparatet på et tørt, låsbart og frostfritt sted.
■ Apparatet skal oppbevares utenfor rekkevidden av barn og uvedkommende personer.
Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolie.
■ Rengjør apparatet grundig og oppbevar det i et tørt rom
9.2 Oppbevaring av batteri og lader
FARE!
Fare for eksplosjon og brann!
Personer dør eller får alvorlige skader hvis batteriet eksploderer på grunn av lagring i nærheten av åpen ild eller varmekilder.
Lagre batteriet tørt og kjølig. Ikke utsett batteriet for åpen ild eller varmekilder.
MERK
Batteriet er beskyttet mot overlading som følge av den automatiske registre- ringen av ladetilstanden ved lading, og kan dermed forbli forbundet med laderen i en viss tid, men ikke hele tiden.
Lagre batteriet på et tørt og frostfritt sted ved en lagertemperatur på mellom 0 °C og +35 °C med en ladetilstand på ca. 40 - 60 %.
Lagre ikke batteriet i nærheten av gjenstander av metall eller med syreinnhold på grunn av kortslutningsfaren.
- Batteriet må lades igjen etter en viss lagringstid. Følg bruksanvisningen for batteriet for dette.
10 AVFALLSHÄNDTERING
Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikk-apparater er forpliktet av lov til retur etter av-sluttet bruk av apparatene.
■ Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.
Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.
Merknad om batteridirektivet
Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!
For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.
Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.
Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.
Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:
Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
Pb: Batteriet inneholder mer enn 0,004 % bly Batteripakker og batterier kan leveres gratis inn på følgende steder.
■ offentlige avfallshåndterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
■ butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)
Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.
11 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:
Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
MERK
Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice.
| Feil Årsak Utbedring | ||
| Motoren går ikke. Batteri er tomt. Lad opp batteri. | ||
| Batteriet mangler eller sitter ikke korrekt. | ||
| Strømforsyningen er brutt. 1. Ta ut batteriet.2. Rengjør stikkontaktene til appara-tet. | ||
| Motorvernbryteren har slått av motoren pga. overbelast-ning. | ||
| Motoren går ikke jevnt. | ■ Apparatfeil■ Av/på-bryter defekt. | Oppsøk AL-KO serviceverksted. |
| Skjærekniven går varm. Røy-kutvikling. | Det er ikke olje på skjærekni-ven. | 1. Slå av apparatet og fjern batteriet.2. Rengjør skjærekniven, og smør med olje.3. Sett inn batteriet igjen. |
| ■ Skjærekniven er sløv.■ Hakk i skjærekniven. | Oppsøk AL-KO serviceverksted. | |
| Grener kuttes urent. Grener klemmes ofte fast i skjæ-rekniven. | Skjærekniven er sløv. Oppsøk | AL-KO serviceverksted. |
| Glidespillet til skjærekniven er for stort. | Oppsøk AL-KO serviceverksted. | |
| Motoren går, men kniven be-veger seg ikke. | Apparatfeil Oppsøk AL-KO serviceverksted. | |
| Apparatet vibrerer unormalt. Apparatfeil Oppsøk AL-KO serviceverksted. | ||
| Batteriets driftstid reduseres betydelig. | Batteriets levetid er utløpt. Bytt batteri. | |
| Batteriet kan ikke lades opp. Batterikontaktene er tilsmus-set. | Oppsøk AL-KO serviceverksted. | |
| Defekt batteri eller lader. Bestill reservedeler. Oppsøk AL-KO serviceverksted. | ||
| Batteriet er for varmt. La batteriet bli kaldt. | ||
13 GARANTI
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgiven-de. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
14 OVERSETTELSE AV DEN ORIGINALE EU-SAMSVARSERKLÆRINGEN
Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
Produkt
Batteridrevet hekksaks
Serienummer
G2033022
Produsent
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Dokumentasjonsfullmektig
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Type
HT 4260
HT 4245
Lydeffektnivå
EN ISO 3744
målt / garantert
93,1 dB(A) / 95 dB(A)
EU-direktiver
2006/42/EC
2014/30/EU
2000/14/EC
2011/65/EU
Samsvarserklæring
2000/14/EC vedlegg V
Harmoniserte standarder
EN 60745-1:2009+A11:2010
EN 60745-2-15:2009+A1:2010
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
Kötz, 16.05.2018
Dr. Wolfgang Hergeth
Managing Director
