BRUKSANVISNING Solution S2 iFix CYBEX

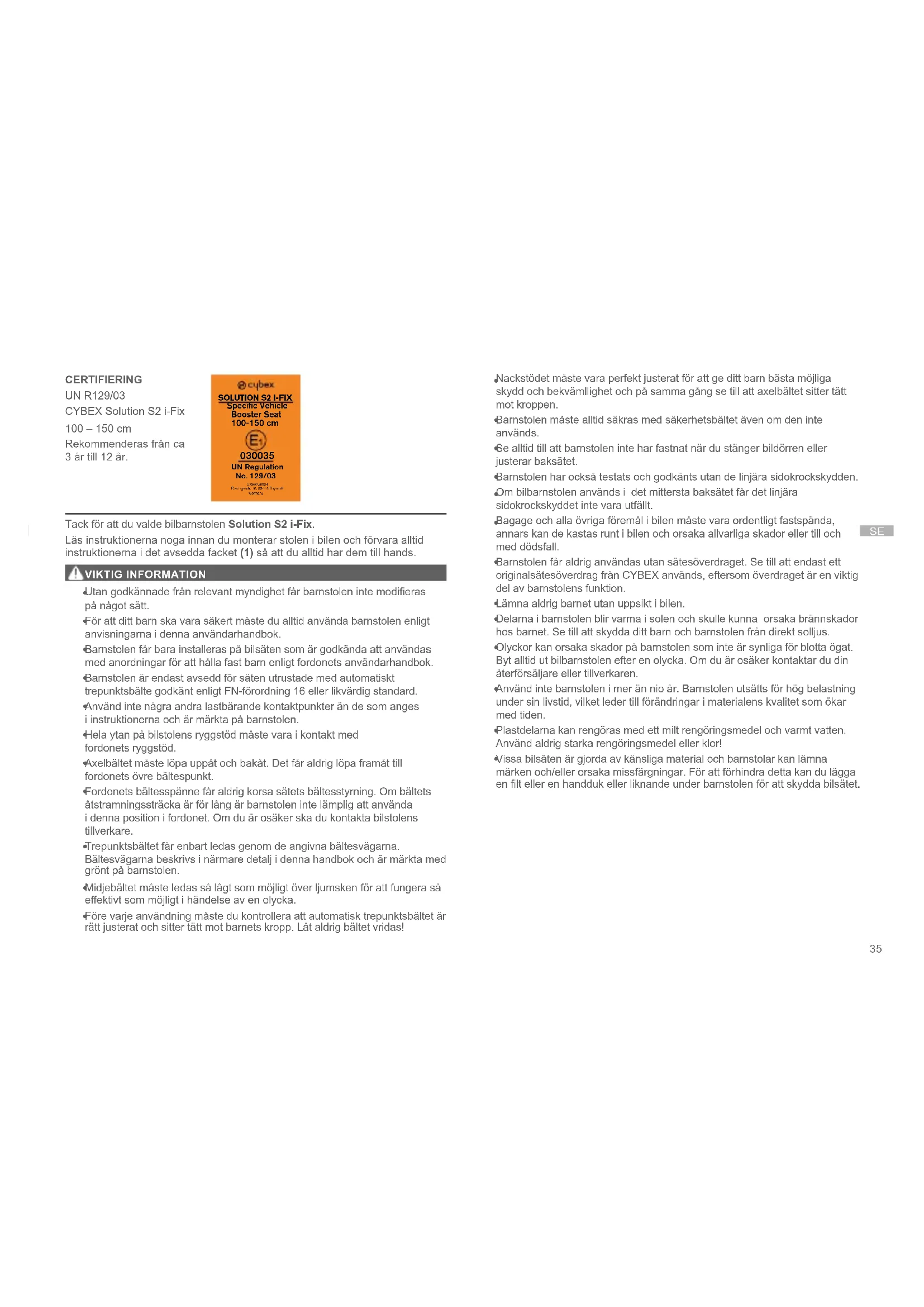

Tack för att du valde bilbarnstolen Solution S2 i-Fix. Läs instruktionerna noga innan du monterar stolen i bilen och förvara alltid instruktionerna i det avsedda facket (1) så att du alltid har dem till hands. VIKTIG INFORMATION

Utan godkännade från relevant myndighet får barnstolen inte modieras på något sätt.

För att ditt barn ska vara säkert måste du alltid använda barnstolen enligt anvisningarna i denna användarhandbok.

Barnstolen får bara installeras på bilsäten som är godkända att användas med anordningar för att hålla fast barn enligt fordonets användarhandbok.

Barnstolen är endast avsedd för säten utrustade med automatiskt trepunktsbälte godkänt enligt FN-förordning 16 eller likvärdig standard.

Använd inte några andra lastbärande kontaktpunkter än de som anges i instruktionerna och är märkta på barnstolen.

Hela ytan på bilstolens ryggstöd måste vara i kontakt med fordonets ryggstöd.

Axelbältet måste löpa uppåt och bakåt. Det får aldrig löpa framåt till fordonets övre bältespunkt.

Fordonets bältesspänne får aldrig korsa sätets bältesstyrning. Om bältets åtstramningssträcka är för lång är barnstolen inte lämplig att använda i denna position i fordonet. Om du är osäker ska du kontakta bilstolens tillverkare.

Trepunktsbältet får enbart ledas genom de angivna bältesvägarna. Bältesvägarna beskrivs i närmare detalj i denna handbok och är märkta med grönt på barnstolen.

Midjebältet måste ledas så lågt som möjligt över ljumsken för att fungera så e󰀨ektivt som möjligt i händelse av en olycka.

Före varje användning måste du kontrollera att automatisk trepunktsbältet är rätt justerat och sitter tätt mot barnets kropp. Låt aldrig bältet vridas!

Nackstödet måste vara perfekt justerat för att ge ditt barn bästa möjliga skydd och bekvämllighet och på samma gång se till att axelbältet sitter tätt mot kroppen.

Barnstolen måste alltid säkras med säkerhetsbältet även om den inte används.

Se alltid till att barnstolen inte har fastnat när du stänger bildörren eller justerar baksätet.

Barnstolen har också testats och godkänts utan de linjära sidokrockskydden.

Om bilbarnstolen används i det mittersta baksätet får det linjära sidokrockskyddet inte vara utfällt.

Bagage och alla övriga föremål i bilen måste vara ordentligt fastspända, annars kan de kastas runt i bilen och orsaka allvarliga skador eller till och med dödsfall.

Barnstolen får aldrig användas utan sätesöverdraget. Se till att endast ett originalsätesöverdrag från CYBEX används, eftersom överdraget är en viktig del av barnstolens funktion.

Lämna aldrig barnet utan uppsikt i bilen.

Delarna i barnstolen blir varma i solen och skulle kunna orsaka brännskador hos barnet. Se till att skydda ditt barn och barnstolen från direkt solljus.

Olyckor kan orsaka skador på barnstolen som inte är synliga för blotta ögat. Byt alltid ut bilbarnstolen efter en olycka. Om du är osäker kontaktar du din återförsäljare eller tillverkaren.

Använd inte barnstolen i mer än nio år. Barnstolen utsätts för hög belastning under sin livstid, vilket leder till förändringar i materialens kvalitet som ökar med tiden.

Plastdelarna kan rengöras med ett milt rengöringsmedel och varmt vatten. Använd aldrig starka rengöringsmedel eller klor!

Vissa bilsäten är gjorda av känsliga material och barnstolar kan lämna märken och/eller orsaka missfärgningar. För att förhindra detta kan du lägga en lt eller en handduk eller liknande under barnstolen för att skydda bilsätet.36

PRODUKTDELAR (1) Förvaringsfack för användarhandboken (2) Ryggstöd (3) Bältesstol (4) ISOFIX-låsarmar (5) ISOFIX-justeringshandtag (6) ISOFIX-fästpunkter (7) ISOFIX-säkerhetsindikator (8) ISOFIX-frigöringsknapp (9) Linjärt sidokrockskydd (L.S.P.) (10) L.S.P. Manövreringsknapp (11) Justerbart huvudstöd (12) Höjdjustering av nackstöd (13) Midjebältets styrning (14) Axelbältets styrning

FÖRBEREDA FÖR INSTALLATION

Anslut ryggstödet (2) till bälteskudden (3) genom att fästa haken i öglan på bälteskuddens axel. Ryggstödet (2) fälls sedan framåt. När du tar ut produkten ur lådan aktiveras det linjära sidokrockskyddet (9) på båda sidor av stolen.

RÄTT POSITION I BILEN

Barnstolen kan användas på bilsäten som är utrustade med ett automatiskt trepunktsbälte. Se den bifogade listan över godkända fordon. Den senaste versionen nns på www.cybex-online.com. Om bilen inte är utrustad med ISOFIX-anslutningspunkter nns det alltid möjlighet att använda SOLUTION S2 i-FIX med indragna ISOFIX-låsarmar. Om barnet är längre än 135 cm kan det hända att kompatibiliteten mellan SOLUTION S2 i-FIX och din bil minskar. Kontrollera om barnstolen kan användas utan begränsningar med alla nackstödslägen genom att gå igenom listan över fordonstyper. I undantagsfall kan barnstolen även användas i framsätet. Följ alltid rekommendationerna från fordonets tillverkare.

MONTERA BARNSTOLEN I FORDONET

1. Se alltid till att:

• ryggstöden i bilen är låsta i upprätt läge.

• När barnstolen monteras på det främre passagerarsätet ska den justeras så långt bak som möjligt utan att det påverkar bältesdragningen.

2. Använd ISOFIX-justeringshandtaget (5) under bälteskudden (3) och dra ut

de två ISOFIX-låsarmarna (4) så långt det går.

3. Vrid nu ISOFIX-låsarmarna (4) 180° så att de är riktade mot ISOFIX-

4. Placera barnstolen i rätt säte i bilen.

5. Skjut in de två ISOFIX-låsarmarna (4) i ISOFIX-förankringspunkterna (6)

tills de låses på plats med ett hörbart ”KLICK”.

6. Använd ISOFIX-justeringshandtaget (5) och tryck bilstolen mot bilsätet.

7. Se till att barnstolens hela ryggstöd (2) ligger mot bilsätets ryggstöd.

Om bilens nackstöd är i vägen drar du det så långt upp det går eller tar bort det helt (utom för bakåtvända säten).

8. Kontrollera att stolen sitter säkert genom att försöka dra loss den från

ISOFIX-fästpunkterna (6). De gröna säkerhetsindikatorerna (7) måste vara tydligt synliga på båda sidor av sätet.

9. Om stolen används utan ISOFIX kan det förvaras under sätet.

Genom att använda ISOFIX skapas en anslutning till fordonet som ökar barnets säkerhet. Barnet måste fortfarande använda bilens trepunktsbälte.

10. Om det linjära sidokrockskyddet (L.S.P.) (9) tar i bildörren eller om

det påverkar utrymmet på passagerarsätet, är det möjligt att stänga sidokrockskyddet. Tryck på manöverknappen (10) och håll den intryckt medan du fäller in sidokrockskyddet. (9) med en lätt tryckning. Släpp sedan sidokrockskyddets manövreringsknapp (10).

Bilbarnstolen kan också användas utan sidokrockskyddet om det inte nns tillräckligt med plats i bilen.

TA UT BARNSTOLEN UR FORDONET

Följ stegen för att installera barnstolen i omvänd ordning.

1. Lås upp ISOFIX-låsarmarna (4) på båda sidorna genom att trycka på

ISOFIX-frigöringsknapparna (8) och dra tillbaka dem samtidigt.

2. Dra bort stolen från ISOFIX-förankringspunkterna (6).

3. Ta bort barnstolen och förvara ISOFIX i omvänd ordning mot monteringen.

LUTNINGSBART NACKSTÖD

Det lutningsbara nackstödet (11) förhindrar att barnets huvud tippar framåt på ett farligt sätt medan det sover. Det kan ställas in på ett av tre lägen. Skjut nackstödet (11) framåt tills önskat läge nås.

Barnets huvud ska alltid vara i kontakt med nackstödet.37

Nackstödet (11) kan justeras med hjälp av höjdjusteringen (12) på nackstödets baksida (11). Justera huvudstödet (11) så att det är max. 2 cm (ungefär två ngrar) mellan barnets axlar och nackstödet (11).

Nackstödets höjd kan fortfarande justeras när stolen är monterad i bilen.

1. Dra bilbältet runt barnet och för in bälteslåset i bältesspännet. Det måste

låsas på plats med ett hörbart ”KLICK”.

2. Placera midjebältet i de gröna midjebältesstyrningarna (13) på barnstolen.

3. Dra i axelbältet för att dra åt midjebältet.

4. På sidan av bilstolen bredvid bältesspännet måste axelbältet och

midjebältet föras ihop i midjebältets styrning (13).

5. För in axelbältet genom axelbältets styrning (14) tills det sitter i

6. Se till att axelbältet löper över barnets nyckelben och inte vidrör barnets

hals. Justera vid behov nackstödets höjd (11) för att ändra bältets läge. TA AV OCH SÄTTA TILLBAKA STOLÖVERDRAGET Barnstolens överdrag består av 4 delar (nackstöd (2x), ryggstöd och bälteskudde). Dessa hålls på plats på era ställen av tryckknappar. När alla knapparna har lossats kan du ta av de enskilda delarna av överdraget. För att sätta tillbaka överdragen på stolen ska du följa instruktionerna för att ta av det i omvänd ordning.

Överdraget får tvättas i högst 30 °C med ett skonsamt program så att tyget inte missfärgas. Tvätta överdraget separat och torka det inte i torktumlare eller i direkt solljus! TILLVERKARENS GARANTI OCH FÖRESKRIFTER GÄLLANDE AVFALLSHANTERING CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Tyskland) ger dig tre års garanti på denna produkt. Garantin gäller i landet där produkten först såldes av en återförsäljare till en kund. Innehåller i garantin och all information som krävs för att göra ett garantianspråk nns på vår hemsida go.cybex-online.com/manufacturer-warranty-car-seats. Om en garanti visas i varans beskrivning förblir dina lagenliga rättigheter gentemot oss avseende fel opåverkade. Följ alla tillämpliga nationella lagar när du kasserar produkten.38
