INSTRUKCJA OBSŁUGI Solution S2 iFix CYBEX

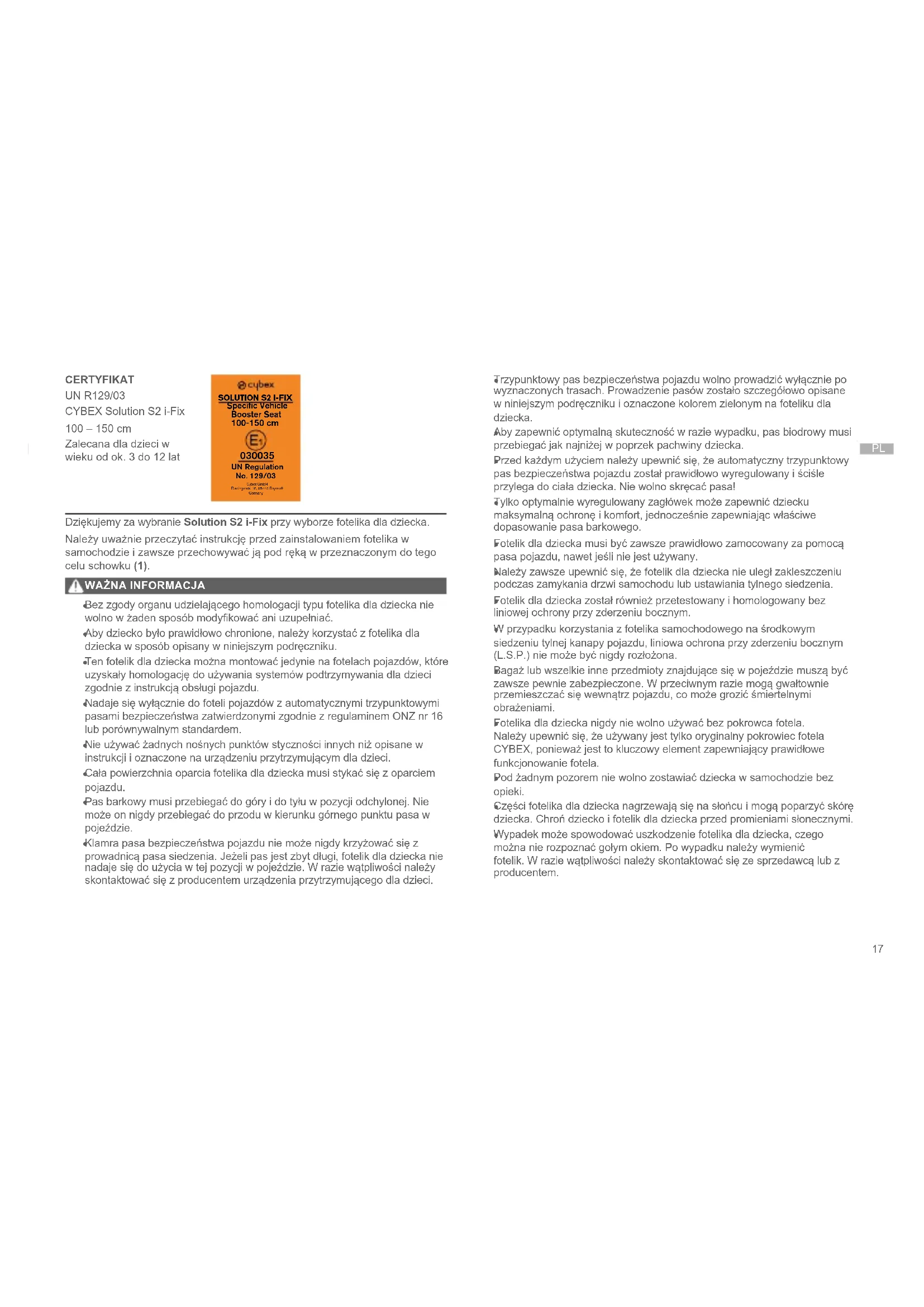

Dziękujemy za wybranie Solution S2 i-Fix przy wyborze fotelika dla dziecka. Należy uważnie przeczytać instrukcję przed zainstalowaniem fotelika w samochodzie i zawsze przechowywać ją pod ręką w przeznaczonym do tego celu schowku (1).

Bez zgody organu udzielającego homologacji typu fotelika dla dziecka nie wolno w żaden sposób modykować ani uzupełniać.

Aby dziecko było prawidłowo chronione, należy korzystać z fotelika dla dziecka w sposób opisany w niniejszym podręczniku.

Ten fotelik dla dziecka można montować jedynie na fotelach pojazdów, które uzyskały homologację do używania systemów podtrzymywania dla dzieci zgodnie z instrukcją obsługi pojazdu.

Nadaje się wyłącznie do foteli pojazdów z automatycznymi trzypunktowymi pasami bezpieczeństwa zatwierdzonymi zgodnie z regulaminem ONZ nr 16 lub porównywalnym standardem.

Nie używać żadnych nośnych punktów styczności innych niż opisane w instrukcji i oznaczone na urządzeniu przytrzymującym dla dzieci.

Cała powierzchnia oparcia fotelika dla dziecka musi stykać się z oparciem pojazdu.

Pas barkowy musi przebiegać do góry i do tyłu w pozycji odchylonej. Nie może on nigdy przebiegać do przodu w kierunku górnego punktu pasa w pojeździe.

Klamra pasa bezpieczeństwa pojazdu nie może nigdy krzyżować się z prowadnicą pasa siedzenia. Jeżeli pas jest zbyt długi, fotelik dla dziecka nie nadaje się do użycia w tej pozycji w pojeździe. W razie wątpliwości należy skontaktować się z producentem urządzenia przytrzymującego dla dzieci.

Trzypunktowy pas bezpieczeństwa pojazdu wolno prowadzić wyłącznie po wyznaczonych trasach. Prowadzenie pasów zostało szczegółowo opisane w niniejszym podręczniku i oznaczone kolorem zielonym na foteliku dla dziecka.

Aby zapewnić optymalną skuteczność w razie wypadku, pas biodrowy musi przebiegać jak najniżej w poprzek pachwiny dziecka.

Przed każdym użyciem należy upewnić się, że automatyczny trzypunktowy pas bezpieczeństwa pojazdu został prawidłowo wyregulowany i ściśle przylega do ciała dziecka. Nie wolno skręcać pasa!

Tylko optymalnie wyregulowany zagłówek może zapewnić dziecku maksymalną ochronę i komfort, jednocześnie zapewniając właściwe dopasowanie pasa barkowego.

Fotelik dla dziecka musi być zawsze prawidłowo zamocowany za pomocą pasa pojazdu, nawet jeśli nie jest używany.

Należy zawsze upewnić się, że fotelik dla dziecka nie uległ zakleszczeniu podczas zamykania drzwi samochodu lub ustawiania tylnego siedzenia.

Fotelik dla dziecka został również przetestowany i homologowany bez liniowej ochrony przy zderzeniu bocznym.

W przypadku korzystania z fotelika samochodowego na środkowym siedzeniu tylnej kanapy pojazdu, liniowa ochrona przy zderzeniu bocznym (L.S.P.) nie może być nigdy rozłożona.

Bagaż lub wszelkie inne przedmioty znajdujące się w pojeździe muszą być zawsze pewnie zabezpieczone. W przeciwnym razie mogą gwałtownie przemieszczać się wewnątrz pojazdu, co może grozić śmiertelnymi obrażeniami.

Fotelika dla dziecka nigdy nie wolno używać bez pokrowca fotela. Należy upewnić się, że używany jest tylko oryginalny pokrowiec fotela CYBEX, ponieważ jest to kluczowy element zapewniający prawidłowe funkcjonowanie fotela.

Pod żadnym pozorem nie wolno zostawiać dziecka w samochodzie bez opieki.

Części fotelika dla dziecka nagrzewają się na słońcu i mogą poparzyć skórę dziecka. Chroń dziecko i fotelik dla dziecka przed promieniami słonecznymi.

Wypadek może spowodować uszkodzenie fotelika dla dziecka, czego można nie rozpoznać gołym okiem. Po wypadku należy wymienić fotelik. W razie wątpliwości należy skontaktować się ze sprzedawcą lub z producentem.18

Nie używać tego fotelika dla dziecka przez okres dłuższy niż 9 lat. Fotelik dla dziecka jest narażony na duże naprężenia w trakcie eksploatacji produktu, co prowadzi do zmian jakości użytych materiałów wraz z wiekiem.

Elementy z tworzywa sztucznego można czyścić łagodnym środkiem czyszczącym i ciepłą wodą. Nigdy nie należy używać silnych środków czyszczących ani wybielaczy!

W przypadku niektórych foteli pojazdów wykonanych z delikatnych materiałów używanie fotelików dziecięcych może pozostawiać ślady i/ lub powodować odbarwienia. Aby temu zapobiec, pod fotelikiem można umieścić koc, ręcznik lub podobny przedmiot.

(1) Schowek na instrukcję obsługi (2) Oparcie (3) Booster (4) Ramiona blokujące ISOFIX (5) Uchwyt regulacji ISOFIX (6) Punkty odniesienia ISOFIX (7) Wskaźnik bezpieczeństwa ISOFIX (8) Przycisk zwalniający ISOFIX (9) Liniowa ochrona przy zderzeniu bocznym (L.S.P.) (10) Przycisk obsługi L.S.P. (11) Regulowany zagłówek (12) Regulator wysokości zagłówka (13) Prowadnica pasa biodrowego (14) Prowadnica pasa barkowego

PRZYGOTOWANIE DO MONTAŻU

Połączyć oparcie (2) z boosterem (3), zahaczając ucho prowadnicy na osi boostera. Oparcie (2) jest następnie składane do przodu. Podczas wyjmowania produktu z pudełka, liniowa ochrona przy zderzeniu bocznym (9) jest aktywowana po obu stronach fotelika.

PRAWIDŁOWA POZYCJA W POJEŹDZIE

Fotelik dla dziecka można używać na fotelu pojazdu, który jest wyposażony w automatyczny trzypunktowy pas bezpieczeństwa. Prosimy zapoznać się z załączoną listą typów pojazdów dla pojazdów homologowanych. Jej najbardziej aktualną wersję można uzyskać na stronie www.cybex-online.com. Jeżeli samochodu nie wyposażono w punkty złącza ISOFIX, fotelik SOLUTION S2 i-FIX można użyć ze schowanymi ramionami blokującymi ISOFIX. W przypadku dzieci o wzroście powyżej 135 cm kompatybilność SOLUTION S2 i-FIX z pojazdem może być ograniczona. Należy zapoznać się z listą typów pojazdów, aby sprawdzić, czy fotelik dla dziecka może być używany bez ograniczeń we wszystkich pozycjach zagłówka. W wyjątkowych przypadkach fotelik dla dziecka może być również używany na przednim siedzeniu pasażera. Zawsze należy przestrzegać zaleceń producenta pojazdu. MONTAŻ FOTELIKA DLA DZIECKA W POJEŹDZIE

1. Zawsze upewnij się, że…

• oparcia w pojeździe są zablokowane w pozycji pionowej.

• podczas instalacji fotelika dla dziecka na przednim siedzeniu pasażera, jest on odsunięty jak najdalej do tyłu bez wpływu na przebieg pasa.

2. Użyj uchwytu regulacji ISOFIX (5), znajdującego się pod boosterem (3) i

wyciągnij do końca dwa ramiona blokujące ISOFIX (4).

3. Teraz obróć ramiona blokujące ISOFIX (4) o 180° tak, aby były skierowane

w kierunku punktów odniesienia ISOFIX (6).

4. Umieść fotelik dla dziecka na odpowiednim siedzeniu w samochodzie.

5. Wepchnij ramiona blokujące mocowanie ISOFIX (4) w punkty odniesienia

ISOFIX (6), aż zablokują się na miejscu ze słyszalnym kliknięciem.

6. Użyj uchwytu regulacji ISOFIX (5) i dociśnij fotelik samochodowy do

7. Upewnij się, że cała powierzchnia oparcia (2) fotelika dla dziecka opiera

się o oparcie fotela pojazdu.

Jeśli zagłówek pojazdu przeszkadza, pociągnij go do góry do oporu lub całkowicie wyciągnij (z wyjątkiem siedzeń pojazdów, które zamontowano tyłem do kierunku jazdy).

8. Upewnij się, że fotelik dla dziecka jest bezpiecznie zamocowany, próbując

wyciągnąć go z punktów odniesienia ISOFIX (6). Zielone wskaźniki bezpieczeństwa (7) muszą być wyraźnie widoczne po obu stronach fotela.

9. Jeśli fotel jest używany bez mocowania ISOFIX, można je przechowywać

w dolnej części fotelika.

Gdy korzysta się z mocowania ISOFIX, tworzone jest połączenie z pojazdem, które zwiększa bezpieczeństwo dziecka. Twoje dziecko nadal musi być zabezpieczone trzypunktowym pasem bezpieczeństwa pojazdu.

10. Jeśli „liniowa ochrona przy zderzeniu bocznym” (L.S.P.) (9) koliduje z

drzwiami samochodu lub narusza przestrzeń na fotelu pasażera, można ją zamknąć. Naciśnij przycisk obsługi L.S.P. (10), przytrzymaj go i złóż L.S.P. (9) delikatnie ją popychając. Następnie zwolnij przycisk Obsługi L.S.P. (10).

Fotelik samochodowy można również używać bez L.S.P., jeżeli nie ma na to dość miejsca w pojeździe.19

Wykonaj kroki montażowe w odwrotnej kolejności.

1. Odblokuj ramiona blokujące ISOFIX (4) po obu stronach, naciskając

przyciski zwalniające ISOFIX (8)i równocześnie je ciągnąc.

2. Wyciągnij fotelik samochodowy z punktów odniesienia ISOFIX (6).

3. Wyciągnij fotelik dla dziecka i schowaj mechanizm ISOFIX w kolejności

odwrotnej do montażu.

Regulowany zagłówek (11) pomaga w zapobieganiu niebezpiecznym przechyleniom głowy dziecka do przodu podczas snu. Można go ustawić w jednej z 3 pozycji. Przesuń regulowany zagłówek (11) do przodu, aż do osiągnięcia pożądanej pozycji.

Głowa dziecka powinna zawsze stykać się z regulowanym zagłówkiem.

Zagłówek (11) można regulować za pomocą regulatora wysokości zagłówka (12) z tyłu zagłówka (11). Wyreguluj zagłówek (11), tak aby maks. 2 cm (szerokość ok. 2 palców) odstępu znajdowały się między ramieniem dziecka i zagłówkiem (11).

Wysokość zagłówka można regulować również po zamontowaniu fotelika w samochodzie. ZABEZPIECZANIE DZIECKA

1. Przeprowadź pas bezpieczeństwa wokół dziecka i wsuń język pasa w

klamrę pasa. Musi zablokować się słyszalnym kliknięciem.

2. Umieść pas biodrowy w zielonych prowadnicach pasa biodrowego (13)

fotelika dla dziecka.

3. Pociągnij pas barkowy, aby napiąć pas biodrowy.

4. Po stronie fotelika samochodowego obok klamry pasa, pas barkowy

i pas biodrowy muszą być umieszczone razem w prowadnicy pasa biodrowego (13).

5. Przeprowadź pas barkowy przez prowadnicę pasa barkowego (14), aż

znajdzie się w prowadnicy pasa.

6. Upewnij się, że pas barkowy przebiega przez obojczyk dziecka i nie

dotyka jego szyi. W razie potrzeby wyreguluj wysokość zagłówka (11), aby zmienić położenie pasa. WYCIĄGANIE I PONOWNE ZAKŁADANIE POKROWCA FOTELIKA Pokrowiec fotelika dla dziecka składa się z 4 części (zagłówek (x2), oparcie i booster). Są one utrzymywane w kilku miejscach za pomocą zatrzasków. Gdy wszystkie zaczepy zostaną zwolnione, można zdjąć pojedyncze elementy pokrowca. Aby ponownie założyć pokrowce na fotelik, postępuj zgodnie z instrukcjami zdejmowania w odwrotnej kolejności.

Pokrowiec można prać tylko w temperaturze 30°C przy zastosowaniu programu prania delikatnego, w przeciwnym razie może dojść do odbarwienia tkaniny pokrowca. Pokrowiec należy prać osobno i nie wolno go suszyć w suszarce ani bezpośrednio na słońcu! GWARANCJA PRODUCENTA I PRZEPISY DOTYCZĄCE USUWANIA ODPADÓW Firma CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Niemcy) udziela 3-letniej gwarancji na niniejszy produkt. Gwarancja jest ważna w kraju, w którym niniejszy produkt został pierwotnie sprzedany klientowi przez sprzedawcę detalicznego. Treść gwarancji oraz wszystkie istotne informacje wymagane do jej udzielenia znajdują się na naszej stronie internetowej: go.cybex-online.com/manufacturer-warranty-car-seats. Jeśli w opisie artykułu znajduje się gwarancja, Twoje prawa wobec nas z tytułu wad pozostają nienaruszone. Należy przestrzegać przepisów dotyczących usuwania odpadów obowiązujących w danym kraju.20
