KASUTUSJUHEND Solution S2 iFix CYBEX

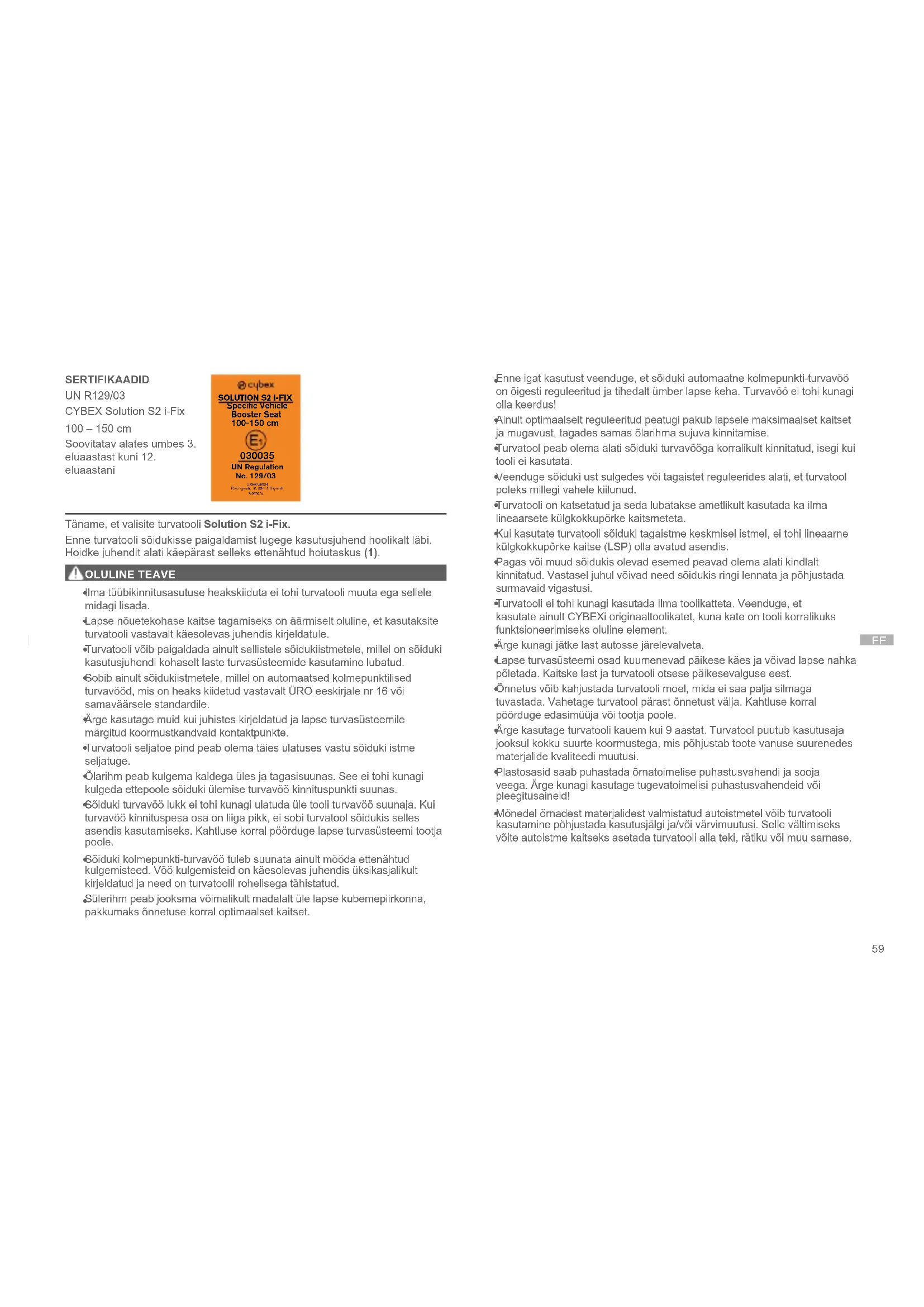

Täname, et valisite turvatooli Solution S2 i-Fix. Enne turvatooli sõidukisse paigaldamist lugege kasutusjuhend hoolikalt läbi. Hoidke juhendit alati käepärast selleks ettenähtud hoiutaskus (1). OLULINE TEAVE

Ilma tüübikinnitusasutuse heakskiiduta ei tohi turvatooli muuta ega sellele midagi lisada.

Lapse nõuetekohase kaitse tagamiseks on äärmiselt oluline, et kasutaksite turvatooli vastavalt käesolevas juhendis kirjeldatule.

Turvatooli võib paigaldada ainult sellistele sõidukiistmetele, millel on sõiduki kasutusjuhendi kohaselt laste turvasüsteemide kasutamine lubatud.

Sobib ainult sõidukiistmetele, millel on automaatsed kolmepunktilised turvavööd, mis on heaks kiidetud vastavalt ÜRO eeskirjale nr 16 või samaväärsele standardile.

Ärge kasutage muid kui juhistes kirjeldatud ja lapse turvasüsteemile märgitud koormustkandvaid kontaktpunkte.

Turvatooli seljatoe pind peab olema täies ulatuses vastu sõiduki istme seljatuge.

Õlarihm peab kulgema kaldega üles ja tagasisuunas. See ei tohi kunagi kulgeda ettepoole sõiduki ülemise turvavöö kinnituspunkti suunas.

Sõiduki turvavöö lukk ei tohi kunagi ulatuda üle tooli turvavöö suunaja. Kui turvavöö kinnituspesa osa on liiga pikk, ei sobi turvatool sõidukis selles asendis kasutamiseks. Kahtluse korral pöörduge lapse turvasüsteemi tootja poole.

Sõiduki kolmepunkti-turvavöö tuleb suunata ainult mööda ettenähtud kulgemisteed. Vöö kulgemisteid on käesolevas juhendis üksikasjalikult kirjeldatud ja need on turvatoolil rohelisega tähistatud.

Sülerihm peab jooksma võimalikult madalalt üle lapse kubemepiirkonna, pakkumaks õnnetuse korral optimaalset kaitset.

Enne igat kasutust veenduge, et sõiduki automaatne kolmepunkti-turvavöö on õigesti reguleeritud ja tihedalt ümber lapse keha. Turvavöö ei tohi kunagi olla keerdus!

Ainult optimaalselt reguleeritud peatugi pakub lapsele maksimaalset kaitset ja mugavust, tagades samas õlarihma sujuva kinnitamise.

Turvatool peab olema alati sõiduki turvavööga korralikult kinnitatud, isegi kui tooli ei kasutata.

Veenduge sõiduki ust sulgedes või tagaistet reguleerides alati, et turvatool poleks millegi vahele kiilunud.

Turvatooli on katsetatud ja seda lubatakse ametlikult kasutada ka ilma lineaarsete külgkokkupõrke kaitsmeteta.

Kui kasutate turvatooli sõiduki tagaistme keskmisel istmel, ei tohi lineaarne külgkokkupõrke kaitse (LSP) olla avatud asendis.

Pagas või muud sõidukis olevad esemed peavad olema alati kindlalt kinnitatud. Vastasel juhul võivad need sõidukis ringi lennata ja põhjustada surmavaid vigastusi.

Turvatooli ei tohi kunagi kasutada ilma toolikatteta. Veenduge, et kasutate ainult CYBEXi originaaltoolikatet, kuna kate on tooli korralikuks funktsioneerimiseks oluline element.

Lapse turvasüsteemi osad kuumenevad päikese käes ja võivad lapse nahka põletada. Kaitske last ja turvatooli otsese päikesevalguse eest.

Õnnetus võib kahjustada turvatooli moel, mida ei saa palja silmaga tuvastada. Vahetage turvatool pärast õnnetust välja. Kahtluse korral pöörduge edasimüüja või tootja poole.

Ärge kasutage turvatooli kauem kui 9 aastat. Turvatool puutub kasutusaja jooksul kokku suurte koormustega, mis põhjustab toote vanuse suurenedes materjalide kvaliteedi muutusi.

Plastosasid saab puhastada õrnatoimelise puhastusvahendi ja sooja veega. Ärge kunagi kasutage tugevatoimelisi puhastusvahendeid või pleegitusaineid!

Mõnedel õrnadest materjalidest valmistatud autoistmetel võib turvatooli kasutamine põhjustada kasutusjälgi ja/või värvimuutusi. Selle vältimiseks võite autoistme kaitseks asetada turvatooli alla teki, rätiku või muu sarnase.60

TOOTE OSAD (1) Kasutusjuhendi hoiutasku (2) Seljatugi (3) Istmekõrgendus (4) ISOFIXi lukustushoovad (5) ISOFIXi reguleerimiskäepide (6) ISOFIXi kinnituspunktid (7) ISOFIXi ohutusindikaator (8) ISOFIXi vabastusnupp (9) Lineaarne külgkokkupõrke kaitse (LSP) (10) LSP juhtnupp (11) Reguleeritav peatugi (12) Peatoe kõrguse reguleerija (13) Sülerihma suunaja (14) Õlarihma suunaja ETTEVALMISTUS PAIGALDAMISEKS Ühendage seljatugi (2) istmekõrgendusega (3), haakides juhtkonksu istmekõrgenduse telje külge. Seljatugi (2) on siis ettepoole kokku klapitud. Toote pakendist väljavõtmisel aktiveeritakse lineaarne külgkokkupõrke kaitse (9) tooli mõlemal küljel.

Turvatooli tohib kasutada autoistmetel, mis on varustatud automaatse kolmepunktivööga. Vaadake kaasasolevat heakskiidetud sõidukitüüpide nimekirja. Kõige värskema versiooni saate aadressilt www.cybex-online.com. Kui autol pole ISOFIXi kinnituspunkte, on alati võimalus kasutada SOLUTION S2 i-FIXi sissetõmmatud ISOFIXi lukustushoobadega. Kui lapse pikkus on üle 135 cm, võib SOLUTION S2 i-FIXi ja sõiduki vaheline ühilduvus väheneda. Kontrollige sõidukitüüpide nimekirjast, kas turvatooli saab kõigis peatoe asendites piiranguteta kasutada. Erandjuhtudel võib turvatooli kasutada kaassõitja esiistmel. Järgige alati sõiduki tootja soovitusi.

• sõiduki seljatoed on lukustatud püstiasendisse;

• kui paigaldate turvatooli kaassõitja esiistmele, on see võimalikult taha reguleeritud, ilma et see mõjutaks vöö kulgemist.

2. Kasutage ISOFIXi reguleerimiskäepidet (5), mis asub istmekõrgenduse

(3) all, ja tõmmake kaks ISOFIXi lukustushooba (4) kõige kaugemasse asendisse.

3. Nüüd keerake ISOFIXi lukustushoobasid (4) 180° võrra nii, et need oleksid

suunatud ISOFIXi kinnituspunktidele (6).

kuni need kseeruvad kohale kuuldava klõpsatusega.

6. Kasutage ISOFIXi reguleerimiskäepidet (5) ja lükake turvatool vastu

7. Veenduge alati, et kogu turvatooli seljatoe (2) pind oleks paigutatud sõiduki

Kui sõiduki peatugi jääb ette, tõmmake seda maksimaalselt ülespoole või eemaldage see täielikult (välja arvatud seljaga sõidusuunas olevatel istmetel).

8. Veendumaks, et turvatool on kinnitatud, üritage seda ISOFIXi

kinnituspunktidest (6)välja tõmmata. Rohelised ohutusindikaatorid (7) peavad olema turvatooli mõlemal küljel selgelt näha.

9. Juhul kui tooli kasutatakse ilma ISOFIXita, saab seda hoida tooli põhjas.

ISOFIXi abil luuakse sõidukiga ühendus, mis suurendab lapse turvalisust. Laps tuleb sellegipoolest kinnitada sõiduki kolmepunkti-turvavööga.

10. Kui lineaarne külgkokkupõrke kaitse (LSP) (9) ei sobitu autouksega või kui

see mõjutab kõrvalistmel olevat ruumi, on võimalik LSP sulgeda. Vajutage LSP juhtnuppu (10), hoidke seda all ja keerake LSP (9) kerge vajutusega kokku. Seejärel vabastage LSP juhtnupp (10).

Turvatooli saab kasutada ka ilma LSP-d kasutamata, kui sõidukis pole selleks piisavalt ruumi.

TURVATOOLI EEMALDAMINE SÕIDUKIST

Tehke läbi paigaldusetapid vastupidises järjekorras.

1. Vabastage ISOFIXi lukustushoovad (4) mõlemal küljel, vajutades ISOFIXi

vabastusnuppe (8) ja tõmmates neid samaaegselt tagasi.

2. Tõmmake turvatool ISOFIXi kinnituspunktidest (6) välja.

3. Eemaldage turvatool ja pange ISOFIX paigaldamise suhtes vastupidises

järjekorras hoiule. KALLUTATAV PEATUGI Kallutatav peatugi (11) aitab vältida lapse pea ohtlikku ettepoole vajumist magamise ajal. Selle saab seada ühte kolmest positsioonist. Lükake kallutatavat peatuge (11) ettepoole, kuni on saavutatud soovitud asend.

PEATOE REGULEERIMINE Peatuge (11) saab reguleerida peatoe kõrguse reguleerija (12) abil, mis asub peatoe (11) taga. Reguleerige peatuge (11) nii, et max 2 cm (umbes kahe sõrme laius) vaba ruumi jääks lapse õla ja peatoe (11) vahele.

Peatoe kõrgust saab reguleerida ka siis, kui turvatool on autosse paigaldatud. LAPSE KINNITAMINE

1. Suunake sõiduki turvavöö ümber lapse ja sisestage lukukeel

lukupandlasse. See lukustub kohale, kui kuulete KLÕPSU.

2. Pange sülerihm turvatooli rohelist värvi sülerihma suunajatesse (13).

3. Sülerihma pingutamiseks tõmmake õlarihma.

4. Õlarihm ja sülerihm tuleb sisestada koos sülerihma suunajasse (13), mis

asub turvatooli küljel rihmapandla kõrval.

5. Juhtige õlarihm läbi õlarihma suunaja (14), kuni see on suunaja sees.

6. Veenduge, et õlarihm kulgeb üle lapse rangluu ja ei puuduta lapse kaela.

Vajadusel reguleerige peatoe (11) kõrgust, et rihma asendit muuta.

TOOLIKATTE EEMALDAMINE JA KINNITAMINE

Turvatooli kate koosneb neljast osast (peatugi (kaks osa), seljatugi ja istmekõrgendus). Need on kinnitatud trukkidega mitmest kohast. Kui kõik trukid on lahti tehtud, saab katte üksikud osad eemaldada. Katete uuesti kinnitamiseks järgige eemaldamisjuhiseid vastupidises järjekorras.

Katet võib pesta ainult temperatuuril 30 °C õrna pesuprogrammiga, vastasel juhul võib kattekanga värv muutuda. Peske katet muust pesust eraldi ja ärge kuivatage seda kuivatis või otsese päikesevalguse käes! TOOTJA GARANTII JA KASUTUSEST KÕRVALDAMISE REEGLID CYBEX GmbH (Riedingerstr. 18, 95448 Bayreuth, Saksamaa) annab sellele tootele 3-aastase garantii. Garantii kehtib riigis, kus jaemüüja toote algselt kliendile müüs. Garantii sisu ja kogu garantii jõustamiseks vajalik teave on leitav meie kodulehelt go.cybex-online.com/manufacturer-warranty-car-seats. Kui tootekirjelduses on näidatud garantii, ei mõjuta see seaduslikke õigusi, mis teil on meie suhtes defektide osas. Palume teil järgida oma asukohariigi jäätmete kõrvaldamise eeskirju.62
