Concept 300 - Högtalare Q-ACOUSTICS - Gratis bruksanvisning och manual

Produkttyp	Passiv bokhylla-högtalare
Märke	Q-ACOUSTICS
Modell	Concept 300
Frekvensrespons (-6 dB)	55 Hz – 30 kHz
Medelimpedans	6 Ω
Minimimpedans	4,7 Ω
Känslighet	84 dB/W/m
Rekommenderad effekt	25 – 200 W
Distorsion (120 Hz - 20 kHz)	< 0,2 %
Delningsfrekvens	2,5 kHz
Mellanbas/Baselement	165 mm (6,50 tum)
Diskantelement	28 mm (1,10 tum)
Vikt (per högtalare)	14,5 kg
Mått (B x H x Dj)	220 x 355 x 400 mm
Kabelanslutningstyp	Bi-wiring möjlig
Filterbygel	Diskantjustering: -0,5 dB / normal / +0,5 dB
Skumproppar ingår	Ja (för att reducera basen om placering nära vägg)
Medföljande tillbehör	Manual, rengöringsduk, bygel, skumproppar
Valfria fötter (referens)	Par fötter Q Concept 300 (492 x 688 x 430 mm)
Garanti	4 år (förlängs till 5 år vid registrering)
Underhåll	Lätt fuktad trasa, inga lösningsmedel
Säkerhet	Utsätt inte för vatten eller värme, demontera inte

Vanliga frågor - Concept 300 Q-ACOUSTICS

Vilken rekommenderad effekt har förstärkaren?

Den rekommenderade effekten för Concept 300-högtalarna är mellan 25 och 200 W.

Hur placerar man Concept 300-högtalarna?

Placera högtalarna på ett avstånd av 2 till 4 meter från varandra, lika långt från lyssnaren. Minst 600 mm fritt utrymme bakom högtalaren rekommenderas. Du kan vinkla högtalarna inåt för att förbättra stereobilden.

Hur använder man skumpropparna?

Skumpropparna används för att reducera basen om högtalarna placeras nära en vägg. Sätt in dem i det bakre basreflexröret utan att trycka dem för djupt. Detta minskar basnivån men förbättrar definitionen.

Hur gör man bi-wiring?

För bi-wiring, ta bort förbindelserna mellan de övre och nedre terminalerna. Använd två parallella kablar per högtalare: anslut ett par till diskantterminalerna (HF) och det andra till basterminalerna (LF), anslut sedan varje par till förstärkaren med rätt polaritet.

Hur justerar man filterbygeln?

Bygeln på baksidan justerar diskantresponsen. Placera den mellan de två vänstra terminalerna för normal nivå, ta bort den för -0,5 dB (mindre diskant), eller placera den mellan de två högra terminalerna för +0,5 dB (mer diskant). Anpassa efter rummets akustik.

Vad är garantin för Concept 300-högtalarna?

Q Acoustics ger en garanti på 4 år mot material- och tillverkningsfel. Den kan förlängas till 5 år genom att registrera produkten på webbplatsen qacoustics.co.uk/register.

Hur rengör man högtalarna?

Rengör lådorna med en lätt fuktad trasa endast. Använd inte lösningsmedel eller slipande produkter. Gallren rengörs med en mjuk borste. Undvik att röra högtalarelementen.

Kan man använda högtalarna utan skyddsgaller?

Ja, men det rekommenderas att skydda högtalarelementen mot stötar och damm. Sätt tillbaka gallren i närvaro av barn eller husdjur.

Vilken inkörningstid krävs?

En inkörning på minst 24 timmar normal användning rekommenderas för att högtalarna ska nå sin optimala prestanda.

Vad gör man vid problem eller skada?

Vid defekt, kontakta först din återförsäljare. Använd om möjligt originalförpackningen för transport. Garantin täcker inte felaktig användning eller normalt slitage.

BRUKSANVISNING Concept 300 Q-ACOUSTICS

94 Viktig säkerhetsinformation och varningar
95 Förpackningens innehåll
95 Introduktion
96 Installation
96 Högtalarinstallation
96 Högtalarpositionering
98 Anslutningar
98 Terminaler och kontakter
98 Standardkontakter
98 Bi-kopplade kontakter
99 Jumper för delningsfilter
100 Inkörning
100 Efterskötsel
100 Tillbehör
101 Garanti
101 Specifikationer

Viktig säkerhetsinformation och varningar

1. Säkerhetsinformation och varningar

Innan du gör några anslutningar till dina högtalare ser du till att alla aktiva enheter i ditt system är avstängda från elnätet.

Ställ in huvudvolymen på en låg nivå när du slår på ditt ljudsystem eller byter ingångskällor. Justera sedan upp nivån gradvis.

Spela ALDRIG ditt ljudsystem på högsta volym. Volymkontrollens läge är vilseledande och indikerar inte systemets effektnivå. Användning av en hög volyminställning kan skada din hörsel.

1.1. Instruktioner

Läs dessa instruktioner noggrant innan du använder dina högtalare. Om skador orsakas av att dessa instruktioner inte följs gäller inte garantin. Förvara instruktionerna på ett säkert ställe.

Läs dessa instruktioner.

Behåll dessa instruktioner.

Följ alla instruktioner.

Använd inte apparaten i närheten av vatten.

Anslut INTE högtalarterminalerna till nätuttaget. Installera inte i närheten av värmekällor som radiatorer, värmeaggregat, spisar eller andra apparater (inklusive förstärkare som producerar värme).

Använd endast tillbehör som anges av tillverkaren.

Koppla ur den här apparaten under åskväder eller när apparaten inte används under långa perioder.

2. Uppackning av högtalarna

Packa upp högtalarna helt. Ta ut högtalarna ur

kartongen genom att hålla i kabinetten. Använd inte skyddsmaterialet för att lyfta dem. Concept 300 är tunga – Försök inte lyfta dem ensam.

När du flyttar högtalarna ska du inte dra dem över golvet, eftersom detta kan orsaka skador. Lyft upp högtalarna innan du flyttar dem. Var försiktig med knappar och bältesspännen eftersom dessa lätt kan orsaka repor och andra skador på ytan.

Kontrollera högtalaren ordentligt. Om några delar är skadade eller saknas ska du rapportera detta till din återförsäljare så snart som möjligt.

Förvara förpackningen för framtida transporter. Om du kastar förpackningen ska detta göras enligt återvinningsbestämmelserna i ditt område.

3. Installation

• Använd endast tillbehören som levereras med Concept 300.
• För att förhindra skador måste enheten monteras säkert i enlighet med installationsanvisningarna.
• Om du spelar dina högtalare utan att gallren har monterats ska du vara noga med att skydda enheterna från skador.
• DemonteraINTE högtalaren. Detta gör garantin ogiltig.
• Denna apparat är säker att använda i tropiska och/eller tempererade klimat.

3.1. Fukt

• För att minska risken för brand eller elektriska stötar ska apparaten inte utsättas för regn, fukt, dropp eller stänk.
• Använd inte apparaten nära vatten.

3.2. Underhåll

Överlåt all service till kvalificerad servicepersonal. Service krävs om apparaten har skadats på något sätt, om vätska har spills på den eller om föremål har fallit in i apparaten, om apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

4.0. Symboler som används på denna

produkt

Varningssymbol

"Utropstecknet" uppmärksammar funktioner som du noggrant bör läsa

om i bruksanvisningen för att förhindra drift och underhållsproblem.

VARNING: För att förhindra elektriska stötar ska du matcha den breda stickproppen med den breda luckan och sätta in den helt.

Elektriskt avfall och elektronisk utrustningssymbol

Denna symbol indikerar att när enheten ska kasseras måste den separeras från andra typer av hushållsavfall och skickas till separata uppsamlingsanläggningar för

återvinning och återanvändning av elektrisk och elektronisk utrustning.

Se till att du är bekant med dina lokala regler om den separata samlingen av elektriska och elektroniska produkter.

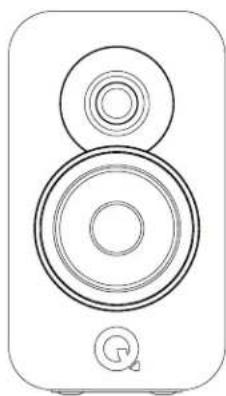

Förpackningens innehåll

Tack för att du har köpt ett par Q Acoustics Concept 300.

Den här manualen är avsedd för att vägleda dig igenom uppsättningen och installationen av Concept 300. Den hjälper till att skapa en problemfri uppsättning och att säkerställa en optimal prestanda från produkten.

Läs instruktionerna, de viktiga säkerhetsanvisningarna och varningarna innan du installerar och använder produkten för att säkerställa en säker och tillfredsställande användning av produkten.

Målet med Concept 300 var att koncentrera sig på en perfekt balans mellan konst och vetenskap för att producera en högtalare som skulle vara snygg, modern, korrekt och ha ett bra ljud.

Ett väldigt begåvat team av människor har skapat en vacker högtalare som kan tillverkas så konsekvent att ljudet och prestandan hos varje enhet blir identisk.

Vi hoppas att du gillar upplevelsen av Q Acoustics.

Installation

Högtalarinstallation

Concept 300-högtalarna har konstruerats och testats för användning med Concept 300-golvstativet för en optimal lyssningsupplevelse.

Varje Concept 300-enhet har ställts in på fabriken till ett jämnt avstånd, eftersom basenheten är isolerad från huvudhögtalarens kropp med vårt specialanpassade fjädringssystem. Denna teknik ger en mer beräknad mängd rörelser för högtalarbasen, så du behöver inte oroa dig för detta under installationen.

Kontakta din lokala återförsäljare om du är osäker på hur Concept 300 ska installeras.

Högtalarpositionering

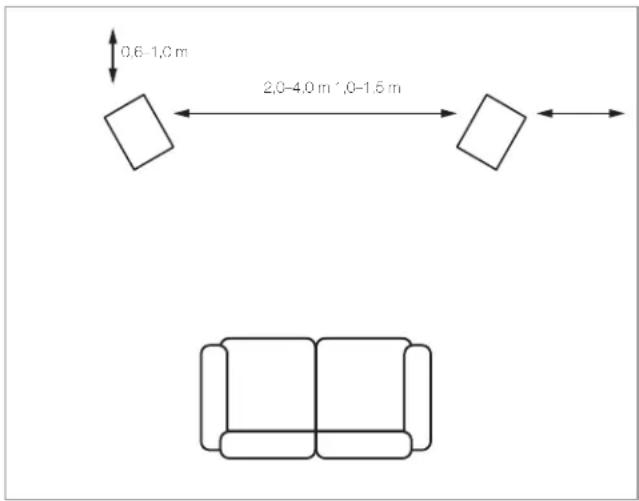

Högtalarna ska placeras 2–4 meter från varandra och lika långt ifrån sittande lyssnare. Om du vrider högtalarna något inåt skärs stereobilden på bekostnad av ett smalare ljudsteg.

0.6-1.0 m 2.0-4.0 m 1.0-1.5 m

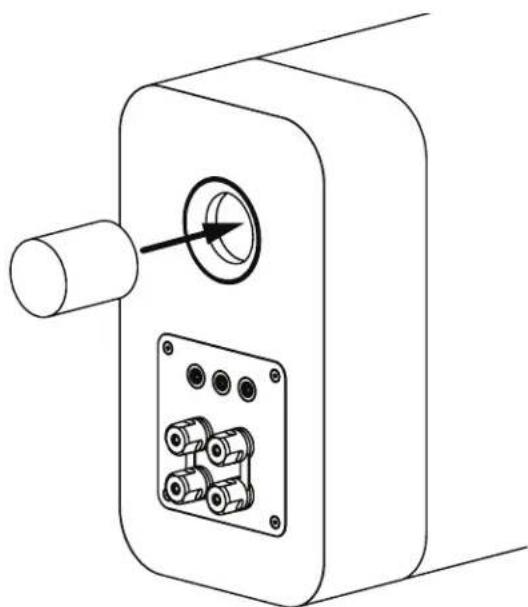

Skumgummiproppar

Concept Series-högtalarna är bakåtportade och konstruerade för att fungera bäst med minst 600 mm ledigt utrymme bakom dem. I allmänhet gäller att ju närmare högtalarna är den bakre väggen, desto mer förstärks basfrekvenserna tills de övertar det övergripande ljudet. I det här fallet kommer stängning av den bakre porten med skumproppen att minska basen, vilket är användbart när hushållsförhållanden kräver att Concept 300 används närmare en bakre vägg.

Se till att propparna sitter ordentligt i porten utan att skjuta in dem för långt. Resultatet är att basnivån sänks men definitionen och basfrekvensen höjs. Högtalarnas optimala läge kommer endast att hittas genom experiment och genom att du gör små justeringar under de första lyssningsstunderna.

Terminaler och kontakter

Concept 300 är möjlig att bi-koppla. Ett bi-kopplat delningsfilter har fyra terminaler. Det övre paret av anslutningar ansluts till diskanthögtalaren (HF) och det nedre paret till bashögtalaren (LF). Delningsfilter är förmonterade med flyttbara länkar för att ansluta terminalparen och konfigurera högtalaren i ett trådlöst läge. Detta gör det möjligt att ansluta högtalaren konventionellt med ett par kablar.

Standardkontakter

Anslut den RÖDA (+) ingången på den högra högtalaren till den RÖDA, positiva (+) ingången på den högra kanalen på förstärkaren.

Anslut den SVARTA (-) terminalen på högtalaren med den matchande SVARTA, negativa (-) terminalen på förstärkaren.

Upprepa för VÄNSTER kanal.

Bi-kopplade kontakter

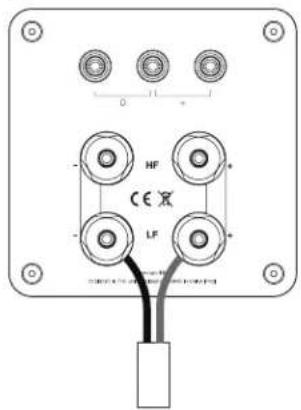

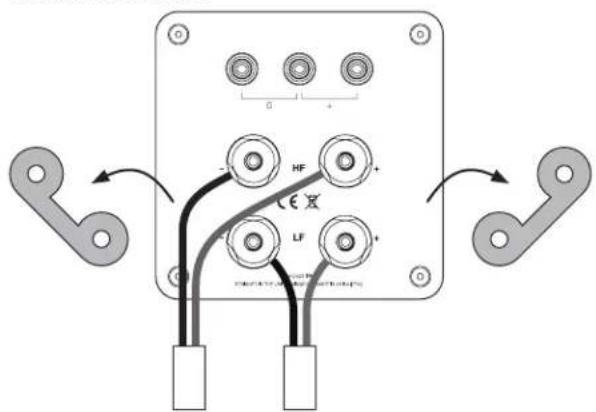

Så här bi-kopplar du: Förbered två tvillingkablar för varje högtalare. Skruva loss alla högtalarkontakter och ta bort båda länkarna. Anslut nu diskantkontakterna och basterminalerna till förstärkaren enligt proceduren som beskrivs i standardanslutningar. Se illustrationen ovan.

Standardkontakter

HF CE LF

Bi-kopplade kontakter

Jumper för delningsfilter

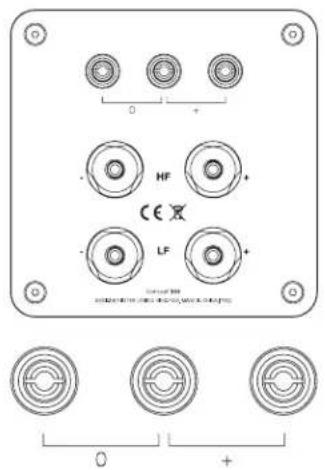

Högtalarsystemet Concept 300 erbjuder användaren ett elegant sätt att skräddarsy högfrekvent respons i den speciella lyssningsmiljön genom att placera en enkel jumper bar på baksidan av högtalaren.

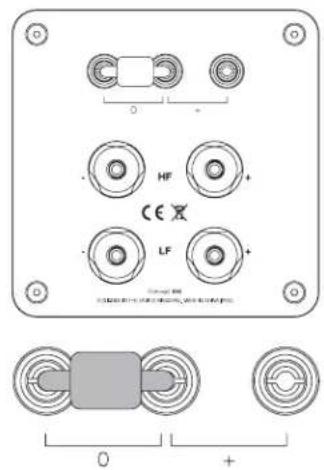

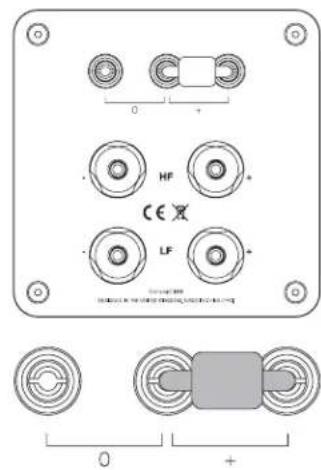

Med jumpern monterad på de två vänstra terminalerna så levererar högtalarna HF-energi i nivå som designen är avsedd för med en "normal" rumsakustik. Genom att ta bort jumpern helt levererar man en respons med en lägre HF (diskant) energi än den "ideala" responsen och en liten ökning av HF-energi kommer att erhållas med jumpern monterad på de två högsta terminalerna.

Tungt inredda rum kan kräva en liten ökning av HF-nivå, medan glest inredda rum kan ge efterklangsljud där det behövs en respons med lite lägre HF-energi.

Tänk på att det inte finns någon "korrekt" position. Den slutliga positionen ska vara den som ger lyssnaren maximal njutning när man lyssnar på favoritmusiken.

Mindre diskant (-0,5 dB) Normal Mer diskant (+0,5 dB)

HF CE LF 0 + + + 0 +

HF CE LF 0 + 0 +

0 + HF CE LF 0 + 0 +

Inkörning

Gemensamt för många typer av komplexa mekaniska system kommer högtalaren Concept 300 inte att leverera sin optimala prestanda förrän den har använts under en viss inkörningsperiod. Högtalares korrekta prestanda beror delvis på efterlevnaden hos de upphångningsmaterial som används vid tillverkningen, och dessa kommer endast att uppnå sitt långsiktiga stabila läge när de opererar vid temperaturen och elasticitetsmodulen som anges under konstruktionsfasen. Det kan ta flera dagar för en högtalare som har lagrats i ett kallt lager att uppnå slutgiltig rumstemperatur, så vi rekommenderar minst 24 timmar av vanlig användning för att enheterna ska mjukas upp tillräckligt för att de ska kunna ge den prestanda som designern har avsett.

Tillbehör

Q Concept 300-stativpar

(B x H x D) 492 x 688 x 430 mm

Rengör endast kabinetten med en lätt fuktad trasa. Använd inte lösningsmedelsbaserade rengöringsmedel. Använd aldrig slipmedel av något slag.

Kabinettens ytor behöver vanligtvis endast lätt dammning. Om du använder en aerosol eller annat rengöringsmedel användas ska du applicera rengöringsmedlet på tyget först och inte direkt på produkten. Testa ett litet område först eftersom vissa rengöringsmedel kan skada ytan. Undvik produkter som är slipande eller innehåller sura eller alkaliska ämnen. Använd inga rengöringsmedel på drivenheterna och undvik att röra dem eftersom skador kan uppstå.

Äkta träfaner behandlas med en ultraviolett lack som är resistent för att minimera färgförändringar över tiden. Såsom alla naturliga material kan dock en viss färgförändring förväntas. Håll högtalarna borta från direkta värmekällor, såsom radiatorer och varma luftventiler, för att minimera risken för att träfaner spricker. Håll högtalarna borta från direkt starkt solljus.

Galler

Galler ska endast rengöras med en mjuk borste vid behov.

Om du använder Concept 300 med gallren borttagna måste du komma ihåg att byta ut dem om husdjur eller barn är närvarande.

Drivenheter

Rör inte drivenheterna eftersom de lätt skadas vid exponering.

Garanti

Q-Acoustics passiva högtalarprodukter garanteras fria från brister i material och utförande under en period av 4 år från inköpsdatumet. Under garantiperioden kommer Q Acoustics att, efter eget val, reparera eller ersätta någon produkt som upptäckts vara defekt efter inspektion av företaget eller dess utsedda distributör eller agent.

Missbruk och normalt slitage omfattas inte av garantin.

Produkter som behöver lagas ska i första hand returneras till leverantören. Om detta inte är möjligt kontaktar du Q Acoustics eller vårutsedda distributör för ditt område för att få information om den korrekta garantirutinen. Om möjligt ska produkten returneras i originalförpackningen eftersom skador som kan uppstå under transporten till verkstaden inte omfattas av garantin. Garantin påverkar inte på något sätt dina juridiska rättigheter.

Garantin kan förlängas till 5 år genom att registrera din produkt på qacoustics.co.uk/register.

För serviceinformation kontakta: [e-mail]

Q Acoustics

Frekvensgång (-6 dB) 55 Hz–30 kHz

Genomsnittlig impedans 6 Ω

Minsta impedans 4,7 Ω

Känslighet 84 dB/W/m

Rekommenderad mström 25–200 W

Distortion (120 Hz–20 kHz) <0,2 %

Frekvens för delningsfilter 2,5 kHz

Mått för Driver

Mellanregister-/bas-Driver 165 mm (6,50 tum)

Högfrekvens-Driver 28 mm (1,10 tum)

Vikt och mått

Vikt (per kabinett) 14,5 kg (31,9 lbs)

Kabinett inkl. basenhet och terminaler 220 x 355 x 400 mm

(B x H x D) (8,6 x 13,97 x 15,75 tum)
