Concept 500 - Högtalare Q-ACOUSTICS - Gratis bruksanvisning och manual

Märke	Q-ACOUSTICS
Modell	Concept 500
Kategori	Passiv högtalare
Produkttyp	Golvhögtalare
Frekvensrespons	41 Hz - 30 kHz (-6 dB, +3 dB)
Nominell impedans	6 Ω
Minimiimpedans	3,7 Ω
Känslighet	90 dB/W/m
Rekommenderad effekt	25 - 200 W
Harmonisk distorsion	0,2 % (120 Hz - 20 kHz)
Delningsfrekvens	2,5 kHz
Bas/mellanregisterhögtalare	2 x 165 mm (6,5 tum)
Diskant	28 mm (1,1 tum)
Vikt (per högtalare)	42 kg (92,59 lb)
Mått (B x H x D, med bas)	400 x 1150 x 350 mm
Mått (B x H x D, med spetsar och terminaler)	400 x 1175 x 375 mm
Garanti	4 år (förlängs till 5 år vid registrering)
Anslutningar	Bi-wiring-terminaler med justerbar HF-brygga
Medföljande tillbehör	Spetsfötter, runda fötter, skumproppar för portar, bygel, rengöringsduk
Underhåll	Lätt fuktad trasa, inga lösningsmedel eller slipmedel
Strömförsörjning	Passiv (ingen nätström)

Vanliga frågor - Concept 500 Q-ACOUSTICS

Hur installerar jag spetsfötterna?

Skruva låsmuttrarna nedåt, skruva sedan spetsarna helt i bottenplattan. Placera högtalaren och justera fötterna så att den är stabil och i våg. Lås muttrarna mot bottenplattan. Spetsfötterna är utformade för att tränga igenom mattan och vila på det hårda golvet.

Vilket är det ideala avståndet mellan högtalarna?

Placera högtalarna 2 till 4 meter från varandra och på samma avstånd från din lyssningsposition. Lämna minst 60 cm bakom varje högtalare. Vrid dem något inåt för att förbättra stereobilden.

Hur använder jag skumpropparna för portarna?

De tvådelade skumpropparna gör det möjligt att delvis eller helt stänga den bakre porten. Sätt i dem utan att trycka dem för djupt. Detta minskar basnivån, användbart om högtalaren är nära en vägg. Experimentera för att hitta bästa inställningen.

Hur gör jag en bi-wiring-anslutning?

Ta bort de två byglarna mellan terminalerna. Använd två par kablar: ett för diskantterminalerna (höga frekvenser) och ett för basterminalerna (låga frekvenser). Anslut varje par till motsvarande utgångar på förstärkaren med rätt polaritet.

Hur justerar jag övergångsbygeln för diskanten?

Bygeln justerar diskantresponsen. I normalt läge (på de två vänstra terminalerna) är nivån standard. Utan bygel dämpas diskanten. På de två högra terminalerna förstärks diskanten. Välj efter ditt rum.

Vilken är den rekommenderade inkörningsperioden?

Liksom alla mekaniska system kräver Concept 500-högtalarna en inkörning på flera tiotals timmar av normal lyssning för att upphängningarna ska nå sitt stabila tillstånd och ge optimal prestanda.

Hur rengör jag högtalarna?

Använd en lätt fuktad trasa för att damma av lådorna. Använd aldrig produkter med lösningsmedel, slipmedel eller syror/alkalier. Gallren rengörs med en mjuk borste. Undvik att röra högtalarna.

Vad gör jag vid funktionsstörning?

Kontakta först din återförsäljare. Om det inte är möjligt, kontakta Q Acoustics eller dess auktoriserade distributör. Använd originalförpackningen vid transport. Lagstadgad garanti gäller utöver tillverkarens 4-årsgaranti (förlängs till 5 år vid registrering).

Kan jag använda dessa högtalare med en svag förstärkare?

Den rekommenderade effekten är 25 till 200 W. En för svag förstärkare riskerar att överstyras och skada högtalarna. Se till att förstärkaren levererar minst 25 W och inte överstiger 200 W.

Hur förlänger jag garantin till 5 år?

Registrera din produkt på webbplatsen qacoustics.co.uk/register inom ett år efter köpet. Grundgarantin är 4 år; efter registrering utökas den till 5 år.

BRUKSANVISNING Concept 500 Q-ACOUSTICS

4 Viktig säkerhetsinformation och varningar
5 Introduktion
6 Paketinnehåll
Positionering
7 Högtalarinstallation
8 Högtalarpositionering
Anslutningar
9 Terminaler och kontakter
9 Standardkontakter
10 Bi-kopplade kontakter
11 Jumper för Delningsfilter
12 Inkörning
13 Efterskötsel
14 Garanti
15 Specifikationer

Viktig Säkerhetsinformation och varningar

1. Säkerhetsinformation och varningar

Innan du gör några anslutningar till dina högtalare, se till att alla aktiva enheter i clitt system är avstängda på elnätet.

När du slår på ditt ljudsystem eller byter ingångskällor, ställ in huvudvolymen på en låg nivå. Justera sedan upp nivån gradvis.

Spela ALDRIG ditt ljudsystem på högsta volym Volymkontrollens läge är vilseledande och indikerar inte systemets effektnivå. Användning av en hög volyminställning kan skada din hörsel.

1.1 Introduktion

Läs och förstå dessa instruktioner innan du använder dina högtalare. Om skador orsakas av att dessa instruktioner inte följs, då gäller inte garantin. Vänligen behåll dessa anvisningar på ett säkert ställe.

Läs dessa introduktioner.

Behåll dessa introduktioner.

Följ alla introduktioner.

Använd inte apparaten i närheten av vatten.

Anslut INTE högtalarterminalerna till nätuttaget.

Installera inte i närheten av värmekällor som radiatorer, värmeaggregat, spisar eller andra apparater (inklusive förstärkare som producerar värme.

Använd endast tillbehör/accessoarer som anges av tillverkaren.

Koppla ur den här apparaten under åskväder eller när apparaten inte används under långa perioder.

2. Uppackning av dina högtalare

Packa upp högtalarna helt. Lyft högtalarna från kartongen genom att hålla i kabinetterna. Använd inte skyddsmaterialet för att lyfta dem. Concept 500 är tunga - Få hjälp att lyfta dem.

Vid manövrering av högtalare, dra dem inte över golvet, eftersom det kan orsaka skador. Lyft upp varje högtalare innan den flyttas.

Kontrollera högtalaren försiktigt. Om några föremål är skadade eller saknade, rapportera detta till din återförsäljare så snart som möjligt.

Förvara förpackningen för framtida transporter. Om du kastar förpackningen, gör vänligen det enligt återvinningsbestämmelserna i ditt område.

3. Installation

• Använd endast tillbehören som levereras med Concept 500.
• För att förhindra skada, måste denna apparat monteras säkert på golvet i enlighet med installationsanvisningarna.
• Om du spelar dina högtalare utan att de är utrustade med gallren, var då försiklig med att skydda enhelerna från skador.
• Demontera INTE högtalaren. Du kommer att ogiltiggöra garantin.
• Användningen av denna apparat är angiven för tropiska och/eller måttliga klimat.

3.1 Fukt

• För att minska risken för brand eller elektrisk stöt, ska apparaten inte utsättas för regn, fukt, dropp eller stänk.
• Använd inte apparaten nära vatten.

3.2 Underhåll

Överlåt all service till kvalificerad servicepersonal. Service krävs när apparaten har skadats på något sätt, vätska har spills eller föremål har fallit in i apparaten, apparaten har utsatts för regn eller fukt, fungerar inte normalt eller har tappats.

4.0 Symboler som används på denna produkt Varningssymbol

Symbolen "utropstecknet" uppmärksammar funktioner som du noggrant bör läsa om i

bruksanvisningen för att förhindra drift och underhållsproblem.

WARNING: För att förhindra elektrisk stöt, matcha den breda stickproppen med den breda luckan, sätt in den helt.

Elektriskt Avfall och Elektronisk Utrustningssymbol

Denna symbol indikerar att när enheten ska kasseras måste den separeras från andra typer av hushållsavfall och skickas till separata uppsamlingsanläggningar för återvinning och återanvändning av elektrisk och elektronisk utrustning.

Se till att du är bekant med dina lokala regler om den separata samlingen av elektriska och elektroniska produkter.

Tack för att du köple ett par Q Acoustics Concept 500.

Den här manualen är avsedd för att vägleda dig igenom uppsättningen och installationen av Concept 500. Den hjälper till att skapa en problemfri uppsättning och att säkerställa en optimal prestanda från produkten.

Var noga med att läsa anvisningarna, viktiga säkerhetsanvisningar och varningar innan installation och användning, för att säkerställa en säker och tillfredsställande användning av denna produkt.

Vi hoppas att du njuter av Q Acoustics-upplevelsen.

Q Acoustics har hittills koncentrerat sig på design och marknadsföring av högtalare som, de flesta håller med om, är inriktade på marknadens budgetgren. Målet med Concept 500 var att koncentrera sig på en perfekt balans mellan konst och vetenskap för att

Concept 500 har utvecklats av Q Acoustics i samarbete med Fink Audio-Consulting och IDA med vilka de har byggt upp ett långsiktigt partnerskap sedan de samarbetade på sitt allra första högtalarprojekt för över 10 år sedan. I denna nya Concept 500, har det

Paketets Innehåll

Paketets Innehåll1 x Jumper

4 x Spikfötter4 x Rundal föffvådelad skumpropp

1 x Rengörningsduk

Positionering

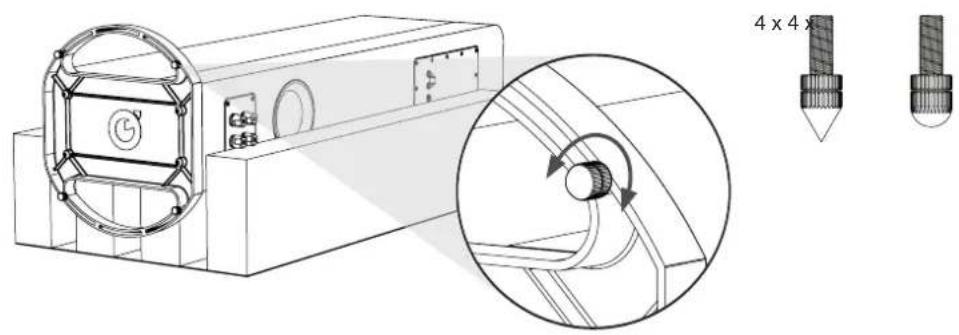

Högtalarna är endast avsedda att vara golvmonterade. Högtalarna levereras försedda med runda fötter för säkerhet vid uppackning. Spikfötter levereras i tillbehörslådan. Det är viktigt att högtalarna står ordentligt på golvet med hjälp av spikfötterna när

Oavsett vilken typ av fötter du använder, bör samma procedur följas för att säkerställa stabil montering. Initialt, skruva ner låsmuttrarna så att de rör vid fotänden, som i diagrammet ovan. Skruva sedan fötterna helt in i de gångade ingångarna i sockeln.

För att undvika skador när spikar är monterade, dra inte högtalaren och var försiktig så att den inte kan orsaka skador eller genomföra strömsladdar etc. Vid korrekt användning kommer spikfötter inte att skada mattor. För väkdigt mjuka trägolv kan det var

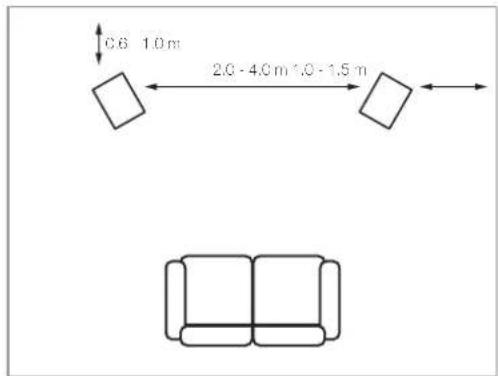

0.6 1.0 m 2.0 - 4.0 m 1.0 - 1.5 m

Högtalarpositionering

Högtalarna ska placeras 2,0 - 4,0 m från varandra och lika långt ifrån sittande lyssnare. Om du vrider högtalarna något inåt skärs stereobilden på bekostnad av ett smalare ljudsteg.

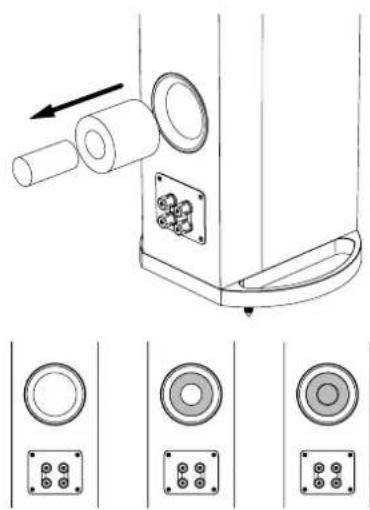

Concept Serie-högtalarna är bakåtportade och konstruerade för att fungera bäst med minst 600 mm ledigt utrymme bakom dem. I allmänhet, ju närmare högtalarna är den bakre väggen, desto mer förstärks basfrekvenserna tills de övertar det övergripande ljudet.

Se till att propparna sitter ordentligt i porten, men undvik att föra in dem för långt. Du kommer att se att den övergripande nivån på basen är reducerad men basförlängning och definition kommer att ökas. Högtalarnas optimala läge kommer endast att hittas

Skumpropparna kommer i två delar så att de kan användas för att helt eller delvis stänga den bakre porten. Återigen, den optimala konfigurationen av porten kan endast nås genom experiment.

Högtalarpositionering i ett rum är inte en exakt vetenskap. Även experter finner det nödvändigt all experimentera.

Försök att uppnå den bästa balansen mellan baskvantitet kontra kvalitet och vokalkvalitet kontra förståelse.

Anslutningar

Terminaler och Kontakter

Concept 500 är möjlig att bi-koppla. Ett bi-kopplat delningsfilter har fyra terminaler. Det övre paret av anslutningar ansluts till diskanthögtalaren (HF) och det nedre paret till bashögtalaren (LF). Delningsfilter är förmonterade med flyttbara länkar för.

Anslut den RÖDA (+) terminalen på den högra högtalare till den RÖDA, positiva (+) terminalen på den högra kanalen på förstärkaren.

Anslut den SVARTA (-) terminalen på högtalaren med den matchande SVARTA, negativa (-) terminalen på förstärkaren Upprepa proceduren för den vänstra kanalen.

Q CE LP

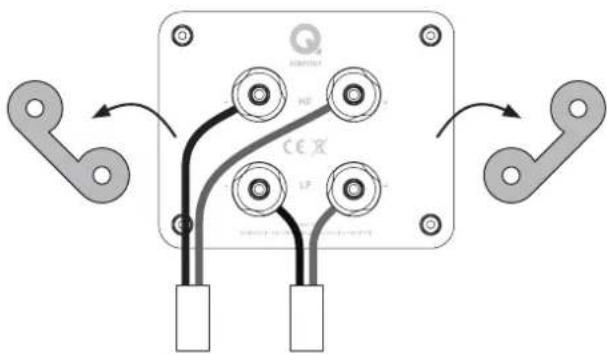

Bi-kopplade kontakter

All bi-koppla: Förbered två tvillingkablar för varje högtalare. Skruva loss alla högtalarkontakter och ta bort båda länkarna Anslut nu diskantkontakterna och basterminalerna till förstärkaren enligt proceduren som beskrivs i standardanslutningar. Hänvisar

Jumper för Delningsfilter

Högtalarsystemet Concept 500 erbjuder användaren ett elegant sätt att skräddarsy högfrekvent respons i den speciella lyssningsmiljön genom att placera en enkel jumper bar på baksidan av högtalaren.

Med jumpern monterad på de två vänstra terminalerna så levererar högtalarna HF-energi i nivå som designen är avsedd för med en "normal" rumsakustisk. Genom att ta bort jumpern helt, levererar man en respons med en lägre HF (diskant) energi än den "ideala"

Tungt inredda rum kan kräva en liten ökning av HF-nivå, medan glesa inredda rum kan ge efterklangsljud där det behövs en respons med lite lägre HF-energi.

Tänk på att det inte finns någon "korrekt" position. Den slutliga positionenska vara den som ger lyssnaren maximal njutning när man lyssnar på favoritmusiken.

Inkörning

Gemensamt för många typer av komplexa mekaniska system kommer högtalaren Concept 500 inte att leverera sin optimala prestanda förrän den har använts under en viss inkörningsperiod. Högtalares korrekta prestanda beror delvis på uppfyllelsen hos de upphängn

Efterskötsel

Skötsel av Kabinett

Rengör endast kabinetter med en lätt fuktad trasa. Använd inte lösningsmedelsbaserade rengöringsmedel. Använd aldrig slipmedel av något slag.

Kabinettens ytor behöver vanligtvis endast lätt damning. Skall en aerosol eller annan rengöringsmedel användas, applicera då rengöraren på tyget först och inte direkt på produkten. Testa ett litet område först, eftersom vissa rengöringsmedel kan skada yta

Äkta träfaner behandlas med en ultraviolett lack som är resistent för att minimera färgförändringar över tiden. Såsom alla naturliga material är det dock en viss färgförändring som kan förväntas. Håll högtalarna borta från direkta värmekällor, såsom radia

Galler

Galler ska endast rengöras med en mjuk borste vid behov.

Om du använder Concept 500 med gallren borttagna, kom då ihåg att byta ut dem om husdjur eller barn är närvarande.

Drivenheter

Rör inte drivenheterna eftersom de lätt skadas vid exponering.

Garanti

Q-akustiska passiva högtalarprodukter garanteras fria från brister i material och utförande under en period av 4 år från inköpsdatumet. Under garantiperioden kommer Q Acoustics att, efter eget val, reparera eller ersätta någon produkt som upptäckts vara d

Missbruk och rättvist slitage omfattas inte av garantin.

Varor för reparation ska i första hand returneras till leverantören. Om detta inte är möjligt, kontakta Q Acoustics eller deras utsedda distributör för ditt område för att ta redan på den korrekta garantiproceduren. Om möjligt ska originalförpackningen an

Garantin kan förlängas till 5 år genom att registrera din produkt på qacoustics.co.uk/register.

För serviceinformation kontakta: [e-mail]

Q Acoustics

Genomsnittlig impedans 6 Ω

Minimal impedans 3.7 Ω

Känslighet

90 dB/W/m

Rekommenderad ström 25 – 200 W

Förvängning (120Hz – 20kHz) 0.2 %

Delningsfilter Frekvenser 2.5 kHz

Driver Dimensioner

Mellanregister / Subwoofer 2 x 165 mm (6.50 tum)

Högfrekvensenhet 28 mm (1.10 tum)

Vikt och dimensioner

Vikt (per kabinett) 42 kg (92.59 pounds)

Kabinett (ink. sockel) 400 x 1150 x 350 mm (15.75 x 45.28 x 13.78 tum)

Kabinett (ink. spikar och terminaler) 400 x 1175 x 375 mm (15.75 x 46.26 x 14.76 tum)

(B × H × D)

ACOUSTICS

QACOUSTICS.COM

Vår policy är en kontinuerlig produktförbättring.

Vi förbehåller oss rätten att ändra design och specifikationer utan förvarning.

Det här dokumentet innehåller information som kan komma att andras utan förvarning.

Q16239-IS-ALL r0
