Concept 500 - Vocero Q-ACOUSTICS - Manual de uso y guía de instrucciones gratis

Marca	Q-ACOUSTICS
Modelo	Concept 500
Categoría	Altavoz pasivo
Tipo de producto	Altavoz de columna
Respuesta en frecuencia	41 Hz - 30 kHz (-6 dB, +3 dB)
Impedancia nominal	6 Ω
Impedancia mínima	3,7 Ω
Sensibilidad	90 dB/W/m
Potencia recomendada	25 - 200 W
Distorsión armónica	0,2 % (120 Hz - 20 kHz)
Frecuencia de corte	2,5 kHz
Altavoz de graves/medios	2 x 165 mm (6,5 pulgadas)
Altavoz de agudos	28 mm (1,1 pulgada)
Peso (por altavoz)	42 kg (92,59 lb)
Dimensiones (An x Al x Pr, con base)	400 x 1150 x 350 mm
Dimensiones (An x Al x Pr, con puntas y terminales)	400 x 1175 x 375 mm
Garantía	4 años (ampliable a 5 años con registro)
Conexiones	Bornes bicables con puente HF ajustable
Accesorios incluidos	Puntas, pies redondos, tapones de espuma para puertos, puente, paño de limpieza
Mantenimiento	Paño ligeramente húmedo, sin solventes ni abrasivos
Alimentación	Pasiva (sin alimentación de red)

Preguntas frecuentes - Concept 500 Q-ACOUSTICS

¿Cómo instalar las puntas?

Atornille las contratuercas hacia abajo, luego atornille las puntas a fondo en la base. Coloque el altavoz y ajuste las patas para que esté estable y nivelado. Bloquee las tuercas contra la base. Las puntas están diseñadas para atravesar la alfombra y apoyarse en el suelo duro.

¿Cuál es la distancia ideal entre los altavoces?

Coloque los altavoces a 2 a 4 metros uno del otro y a igual distancia de su posición de escucha. Deje al menos 60 cm detrás de cada altavoz. Oriéntelos ligeramente hacia el interior para mejorar la imagen estéreo.

¿Cómo usar los tapones de espuma para los puertos?

Los tapones de espuma de dos partes permiten cerrar parcial o totalmente el puerto trasero. Insértelos sin empujarlos demasiado profundo. Esto reduce el nivel de graves, útil si el altavoz está cerca de una pared. Experimente para encontrar el mejor ajuste.

¿Cómo realizar una conexión bi-cable?

Retire los dos puentes entre los terminales. Use dos pares de cables: uno para los terminales de agudos (altas frecuencias) y otro para los graves (bajas frecuencias). Conecte cada par a las salidas correspondientes del amplificador respetando la polaridad.

¿Cómo ajustar el puente de transición para los agudos?

El puente permite ajustar la respuesta de los agudos. En posición normal (en los dos terminales izquierdos), el nivel es estándar. Sin puente, los agudos se atenúan. En los dos terminales derechos, los agudos se refuerzan. Elija según su sala.

¿Cuál es el período de rodaje recomendado?

Como cualquier sistema mecánico, los altavoces Concept 500 requieren un rodaje de varias decenas de horas de escucha normal para que las suspensiones alcancen su estado estable y ofrezcan un rendimiento óptimo.

¿Cómo limpiar los altavoces?

Use un paño ligeramente húmedo para quitar el polvo de las cajas. No use nunca productos a base de solventes, abrasivos o agentes ácidos/alcalinos. Las rejillas se limpian con un cepillo suave. Evite tocar los altavoces.

¿Qué hacer en caso de mal funcionamiento?

Contacte primero a su distribuidor. Si no es posible, diríjase a Q Acoustics o a su distribuidor autorizado. Use el embalaje original para el transporte. Se aplica la garantía legal, además de la garantía del fabricante de 4 años (ampliable a 5 años con registro).

¿Puedo usar estos altavoces con un amplificador de baja potencia?

La potencia recomendada es de 25 a 200 W. Un amplificador demasiado débil corre el riesgo de saturar y dañar los altavoces. Asegúrese de que el amplificador entregue al menos 25 W y no supere los 200 W.

¿Cómo ampliar la garantía a 5 años?

Registre su producto en el sitio web qacoustics.co.uk/register dentro del año siguiente a la compra. La garantía base es de 4 años; después del registro, se amplía a 5 años.

MANUAL DE USUARIO Concept 500 Q-ACOUSTICS

Símbolo de Resíduos de Equipamentos Eléctricos e Electrónicos

1 x Jumper 1 x Pano de Limpeza

Ponta de Bola (Montados)

4 x Pés de Espiga4 x PéSbdek de espuma de duas partes

Posicionamento

Repita este procedimento para o canal ESQUERDO.

Q CE LP

Ligações bi-fios

4 Información importante de seguridad y advertencias
5 Introducción
6 Contenidos del paquete Colocación
7 Instalación del altavoz
8 Colocación del altavoz Conexiones
9 Terminales y conectores
9 Conexiones estándar
10 Conexiones de cableado doble
11 Puente cruzado
12 Funcionamiento
13 Cuidado
14 Garantía
15 Especificaciones

Información importante de seguridad y advertencias

1. Información de seguridad y advertencias

Antes de proceder con cualquier conexión en los altavoces, asegúrese de que todas las unidades activas en su sistema estén desconectadas de la fuente de alimentación principal.

Al encender su sistema de sonido o cambiar las fuentes de entrada, configure el control de volumen principal a un nivel bajo. Aumente el nivel de forma gradual.

NUNCA utilice el sistema de sonido con el nivel de volumen máximo. La posición del control de volumen es engañosa y no indica el nivel de potencia real del sistema. Utilizar el sistema con un nivel de volumen muy alto puede dañar el oído.

1.1. Instrucciones

Lea y comprenda estas instrucciones antes de utilizar los altavoces por primera vez. En caso de que se produzcan fallos causados por el incumplimiento de las presentes instrucciones, la garantía no cubrirá los daños causados. Por favor, guarde estas instrucciones en un lugar seguro.

Preste atención a todas las advertencias.

Siga todas las instrucciones.

No utilice este aparato cerca de agua.

NO conecte los terminales de su altavoz a la fuente de alimentación principal.

No instale la unidad cerca de fuentes de calor tales como radiadores, calefactores, estufas u otros aparatos (incluyendo amplificadores que produzcan calor).

Utilice solamente accesorios/complementos aprobados por el fabricante.

Desenchufe la unidad durante las tormentas eléctricas o cuando no lo vaya a utilizar durante un período de tiempo prolongado.

2. Desembalaje

Desembale los altavoces por completo. Levante los altavoces de los cartones de embalaje sujetando la estructura. No utilice las bolsas de protección para levantarlos. Los altavoces Concept 500 son pesados,

debe obtener ayuda para levantarlos.

Cuando manipule los altavoces, no los arrastre por el suelo, ya que podría causarles daños, levante cada altavoz antes de moverlo.

Revise detenidamente los altavoces. Si hubiese algún daño o faltase algún elemento, comuniquelo lo antes posible al distribuidor.

Conserve el embalaje para transportar los altavoces en el futuro. Cuando deseche el material de embalaje, hágalo siguiendo las normativas locales de reciclaje vigentes en su región.

3. Instalación

• Utilice solamente los accesorios proporcionados con Concept 500.
• Para evitar daños, debe instalar de forma segura los altavoces en el suelo, siguiendo las indicaciones proporcionadas en las instrucciones de instalación.
• Si utiliza los altavoces sin las rejillas instaladas, tenga cuidado y proteja los controladores ante posibles daños.
• NO desmonte nunca los altavoces. Si lo hace, anulará la garantía.
• La unidad se ha diseñado para ser utilizada en climas tropicales y moderados.

3.1. Humedad

• Para reducir el riesgo de descarga eléctrica e incendio, no exponga la unidad a lluvia, humedad, gotas de líquido o salpicaduras.
• No utilice este aparato cerca del agua.

3.2. Reparaciones

La unidad debe ser reparada solamente por personal técnico cualificado. Debe reparar la unidad cuando presente algún tipo de daño, cuando haya entrado en contacto con líquido o haya caído algún objeto en su interior, cuando haya quedado expuesta a la lluvia o humedad, no funcione con normalidad o haya caído.

4.0. Símbolos utilizados en este producto Símbolo de advertencia de peligro

TEI signo de exclamación indica la existencia de características que debe leer detenidamente en este manual para evitar problemas de funcionamiento y

mantenimiento.

PRECAUCIÓN: Para evitar descargas eléctricas, conecte la clavija ancha del enchufe en la toma ancha correspondiente de la pared y enchufe por completo.

Símbolo de residuos de equipos eléctricos y electrónicos

TEste símbolo indica que a la hora de desechar la unidad, debe hacerlo en un contenedor apropiado, nunca con los residuos domésticos, y debe enviarse

a un centro de recogida independiente para la recuperación y reciclaje de equipos eléctricos y electrónicos.

Asegúrese de estar familiarizado con las normativas locales sobre la recolección de productos eléctricos y electrónicos.

Gracias por haber adquirido un par de altavoces Q Acoustics Concept 500.

Este manual tiene por objeto ayudarle a realizar la instalación y configuración de sus altavoces Concept 500. Le ayudará a instalar y configurar sin problemas la unidad para asegurar un rendimiento óptimo del producto.

Por favor, lea todas las instrucciones, la información importante de seguridad y las advertencias antes de instalar y utilizar el producto, para asegurar un correcto funcionamiento del mismo. Esperamos que disfrute de su experiencia con Q Acoustics.

Q Acoustic se concentra en el diseño y comercialización de altavoces, caracterizados por mantener un bajo coste del producto. El objetivo de la empresa con Concept 500 fue el de conseguir un equilibrio perfecto entre arte y ciencia para producir un altavoz estilo, moderno, con un gran sonido y alta precisión, dando menos prioridad al precio. Al eliminar las limitaciones de tener que conseguir un diseño a un precio bajo eliminó presión; no obstante, Concept 500 debería tener una buena relación calidad-precio para un mercado de nivel superior.

Concept 500 ha sido diseñado por Q Acoustics en colaboración con Fink Audio-Consulting e IDA, con quienes mantiene una asociación a largo plazo, desde su primera colaboración en su primer proyecto de altavoces, hace ya más de 10 años. En el nuevo Concept 500, el equipo de diseñadores ha creado un bonito altavoz que se puede fabricar con gran consistencia, consiguiendo que el sonido y el rendimiento de cada unidad sean totalmente idénticos.6

Contenidos del embalaje

1 x manual del propietario

extremo en bola acoplado

1 x puente 1 x paño de limpieza

4 x pie de espiga4 x pie tapón de espuma con dos piezas

Colocación

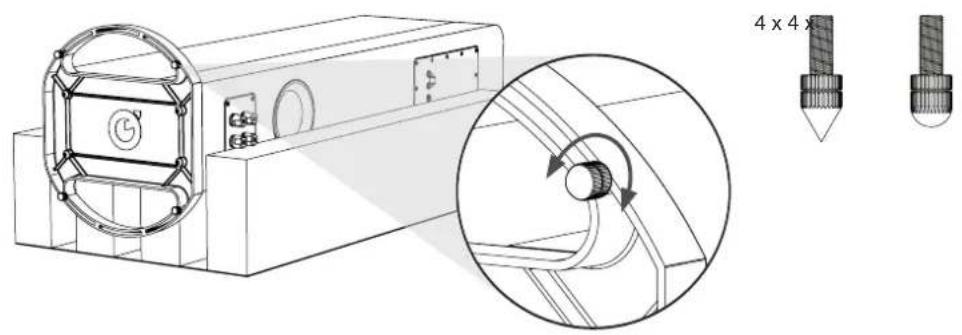

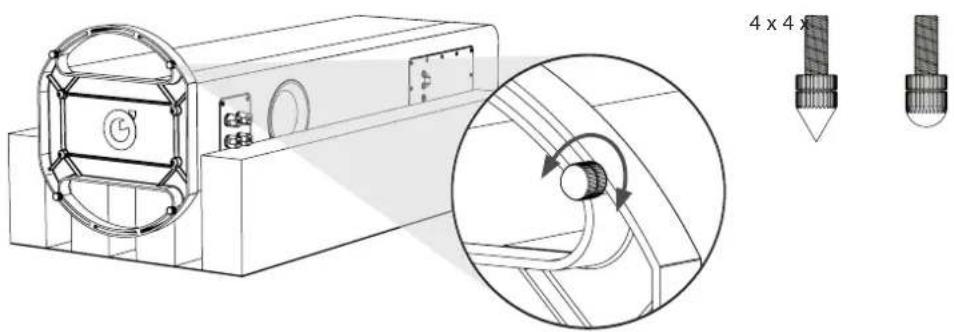

Instalación del altavoz

Los altavoces se han diseñado para ser instalados en el suelo solamente. Se proporcionan con un pie con extremo de bola para asegurar su protección durante el desembalaje. Se proporciona un pie de espiga en la caja de los accesorios. Es importante asegurar que los altavoces queden colocados con firmeza en el suelo usando el pie de espiga siempre que sea posible. El pie de espiga tiene la función de perforar la alfombra o moqueta y quedar apoyado en la superficie inferior del suelo. El pie con extremo de bola debería utilizarse cuando no haya alfombras o moquetas y el pie de espiga pueda dañar la superficie del suelo.

Independientemente del pie que utilice, debe seguir el mismo procedimiento para garantizar una instalación estable. En primer lugar, atornille las tuercas de modo que toquen el extremo del pie, tal y como se muestra en el diagrama superior. Después, atornille completamente el pie en los encartes roscados en la base. Si la estructura se mueve al colocar el altavoz en el suelo, desatornille los pies que no tocan el suelo hasta que la estructura quede apoyada con firmeza sin ningún tipo de movimiento. Asegúrese de instalar el altavoz en posición vertical y nivelado. Por último, bloquee las cuatro tuercas contra la base.

Para evitar que se produzcan daños al colocar el pie de espiga, no arrastre el altavoz y coloque el pie en un lugar en el que no pueda perforar cables o dañar alguna superficie. Si se utiliza correctamente, el pie de espiga no daña las alfombras ni la moqueta. En el caso de suelos de madera delicados, es recomendable usar protecciones o monedas entre las espigas o bolas y el suelo.

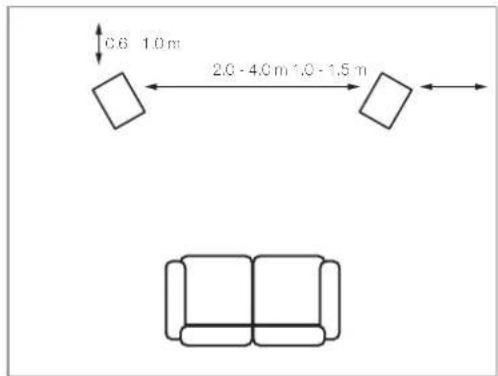

0.6 1.0 m 2.0 - 4.0 m 1.0 - 1.5 m

Colocación del altavoz

Debe colocar los altavoces con una separación de entre 2 y 4 metros de distancia con respecto a la persona que escucha. Si inclina ligeramente los altavoces hacia el interior mejorará la imagen estéreo, pero creará un entorno acústico más estrecho.

Los altavoces de la serie Concept se han diseñado con una carcasa trasera y funcionan mejor con un espacio libre de al menos 600 mm detrás de ellos. Por lo general, cuanto más cerca estén de la pared trasera, más se reforzará las frecuencias graves, incluso pudiendo llegar a perjudicar al sonido general. En este caso, la colocación del tapón de espuma en el puerto trasero puede ayudar a reducir los graves, algo de gran utilidad en entornos domésticos, en los que la limitación de espacio implique la utilización de Concept 500 cerca de una pared.

Asegúrese de colocar bien los tapones en el puerto pero no los introduzca demasiado profundamente. Podrá notar como se reducen los niveles de graves en general y como aumenta su alcance y definición. Debe

probar y experimentar para conseguir la posición óptima de los altavoces, haciendo pequeños ajustes las primeras veces que los utilice.

Los tapones de espuma tienen dos piezas para que se puedan utilizar de modo que cierren total o parcialmente el puerto trasero. De nuevo, es necesario hacer pruebas para lograr la configuración óptima del puerto. La colocación de un altavoz en una habitación no es una ciencia exacta. Incluso los instaladores expertos necesitan hacer varias pruebas.

Pruebe para conseguir el mejor equilibrio entre el nivel de graves y la calidad y entre la calidad vocal y la claridad de la voz.

Conexiones

Terminales y conectores

Los altavoces Concept 500 tienen doble cableado. Un conector de cableado doble incluye cuatro terminales. El par superior de terminales se conecta al altavoz de los agudos (HF) y el par inferior se conecta al altavoz de los graves (LF). Los conectores incluyen enlaces desmontables para conectar los pares del terminal y configurar el altavoz en modo de un solo cable. Esto le permite conectar de modo tradicional el altavoz, utilizando un par de cables solamente.

Pure electrical connector diagram without any text, numbers, or symbols

Conexiones estándar

Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO, Positivo (+) en el canal DERECHO del amplificador.

Conecte el terminal NEGRO (-) del altavoz al terminal NEGRO, Negativo (-) correspondiente del amplificador.

Repita este procedimiento para el canal IZQUIERDO.10

Q CE LP

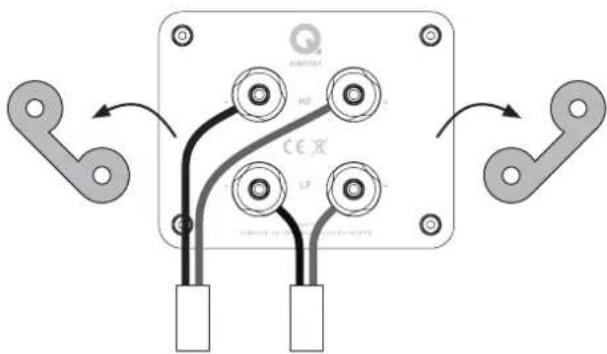

Conexiones de doble cableado

Para conectar la unidad con doble cableado: Prepare dos cables gemelos para cada altavoz. Desatornille todos los terminales del altavoz y retire los enlaces. Ahora conecte los terminales de agudos y los terminales de graves al amplificador, siguiendo el procedimiento descrito en el apartado de conexiones estándar. Consulte la ilustración anterior.

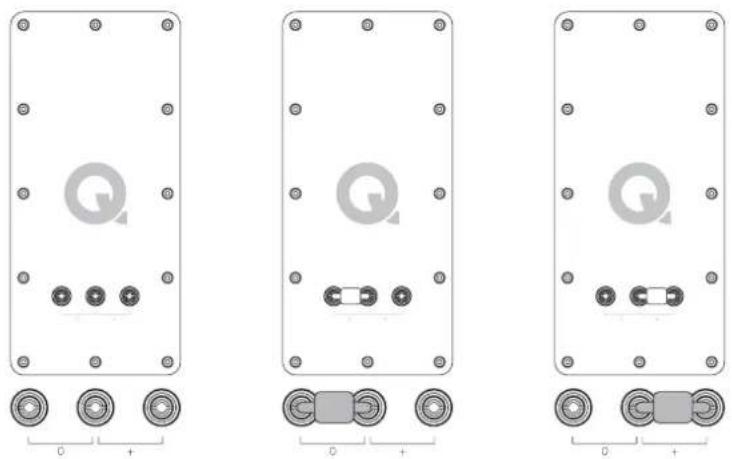

Menos agudos Normal Más agudos

Puente cruzado

El sistema de altavoces Concept 500 permite adaptar de modo elegante la respuesta de alta frecuencia al entorno acústico concreto, colocando una barra de puente en la parte trasera del altavoz.

Con el puente acoplado a los terminales del extremo izquierdo, los altavoces proporcionarán el nivel de energía de agudos (HF) adecuado para la acústica de una habitación normal. Si se retira el puente por completo, disminuye el nivel de agudos (HF) por debajo del nivel «idóneo», pero al acoplar el puente a los terminales del extremo derecho, se conseguirá un pequeño aumento en el nivel de agudos.

En el caso de que la habitación tenga muchos muebles, puede ser necesario aumentar el nivel de agudos y sin embargo, las habitaciones con pocos muebles necesitarán un menor nivel de agudos.

Tenga en cuenta que no existe una posición «correcta». La posición final deberá ser la que ofrezca una mayor acústica y una mejor experiencia al usuario al escuchar su música favorita.

Funcionamiento

Como sucede con muchos tipos de sistemas mecánicos complejos, el Concept 500 no proporcionará su máximo rendimiento hasta que se haya utilizado durante un período inicial concreto. El rendimiento correcto de un altavoz depende en parte del cumplimiento de los materiales de suspensión utilizados durante la fabricación, y solamente se asentarán después de haber funcionado a la temperatura y módulo de elasticidad especificados durante la fase de diseño. Puede que sean necesarios varios días para que alcance la temperatura correcta en caso de que el altavoz haya estado almacenado en un almacén frío, y pueden necesitarse unas diez horas de uso normal de la unidad para que se obtenga el rendimiento óptimo.

Cuidado

Cuidado de la estructura

Limpie la estructura con un paño ligeramente humedecido. No utilice productos de limpieza que incluyan solventes. No utilice ningún tipo de limpiador abrasivo.

La estructura solamente acumulará algo de polvo. En caso de utilizar un aerosol u otro producto de limpieza, eche el producto sobre el paño y nunca directamente sobre el producto. Pruebe primero una zona pequeña, ya que algunos productos de limpieza pueden dañar el acabado. Evite utilizar productos abrasivos, o que contengan agentes alcalinos o ácidos. No utilice productos de limpieza sobre los controladores y evite tocarlos, puesto que se podrían dañar.

Las placas de madera natural están tratadas con una laca resistente a los rayos ultravioleta para minimizar los cambios de color que se producen con el tiempo. No obstante, como sucede con todos los materiales naturales, se puede producir un ligero cambio de color. Mantenga los altavoces alejados de fuente directas de calor, tales como radiadores o ventilaciones de aire caliente para minimizar la posibilidad de que se agriete la madera. Mantenga los altavoces alejados de la luz solar directa.

Rejillas

Las rejillas deben limpiarse utilizando un cepillo suave cuando sea necesario.

Si utiliza Concept 500 sin las rejillas, recuerde colocarlas cuando haya mascotas o niños cerca.

Controladores

No toque los controladores, ya que son muy delicados y se pueden dañar en caso de contacto.

Garantía

Los altavoces de Q Acoustics están garantizados frente a defectos de materiales y mano de obra durante un período de cuatro años tras la fecha de compra. Durante el período de vigencia de la garantía, Q Acoustics reemplazará o reparará, bajo su criterio, cualquier producto que sea declarado defectuoso tras haber sido revisado por la empresa o agente o distribuidor aprobados.

El mal uso y el desgaste no están cubiertos por la garantía.

Para reparar la unidad es necesario entregarla al distribuidor autorizado. Si no fuese posible, póngase en contacto con Q Acoustics o su distribuidor autorizado en su zona para determinar el procedimiento correcto a seguir. Si es posible, debe utilizarse el material de embalaje original para devolver el producto, ya que los daños producidos durante el transporte de la unidad al centro de reparación no están cubiertos por la garantía. La garantía no afecta en modo alguno a sus derechos legales.

La garantía puede ampliarse a 5 años registrando su producto en qacoustics.co.uk/register.

Para obtener información de servicio, póngase en contacto con [e-mail]

Q Acoustics

Respuesta de frecuencia (-6dB, +3dB) 41 Hz - 30 kHz

Impedancia media 6 Ω

Impedancia mínima 3.7 Ω

Sensibilidad

90 dB/W/m

Potencia recomendada 25 - 200 W

Distorsión (120Hz – 20kHz) 0.2 %

Frecuencia cruzada 2.5 kHz

Medidas del controlador

Controlador Med/Graves 2 x 165 mm (6,50 pulgadas)

Unidad de alta frecuencia 28 mm (1,10 pulgadas)

Peso y medidas

Peso (por estructura) 42 kg (92,59 libras)

Estructura (incluida la base) 400 x 1150 x 350 mm (15,75 x 45,28 x 13,78 pulgadas)

Estructura (incluyendo espigas y terminales) 400 x 1175 x 375 mm (15,75 x 46,26 x 14,76 pulgadas)

(An x Al x P)

ACOUSTICS

QACOUSTICS.COM

Nuestra política es la mejora continuada de nuestros productos.

Nos reservamos el derecho a realizar cambios en el diseño y especificaciones sin previo aviso,

Este documento contiene información que puede ser modificada sin necesidad de aviso previo.

Q16239-IS-ALL r0
