Concept 20 - Vocero Q-ACOUSTICS - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Concept 20 Q-ACOUSTICS en formato PDF.
| Tipo de producto | Altavoz de estantería pasivo de 2 vías con puerto trasero |
| Marca | Q-ACOUSTICS |
| Modelo | Concept 20 |
| Unidad de graves | 125 mm |
| Unidad de agudos | 25 mm |
| Respuesta en frecuencia | 64 Hz - 22 kHz |
| Impedancia nominal | 6 ohmios |
| Impedancia mínima | 4 ohmios |
| Sensibilidad | 88 dB |
| Potencia de amplificador recomendada | 25 - 75 W |
| Frecuencia de corte | 2,9 kHz |
| Conexión | Bi-cableado posible, terminales chapados en oro |
| Ubicación recomendada | Sobre soportes Q Acoustics o estante, a 200 mm de la pared trasera |
| Accesorios incluidos | Manual de instrucciones, tapones de espuma para corrección de graves |
| Mantenimiento y limpieza | Paño seco, no usar productos abrasivos ni disolventes |
| Garantía de altavoces pasivos | 5 años |
| Precauciones de seguridad | No exponer al agua, al calor excesivo, no abrir |
| Compatibilidad | Amplificador estéreo, sistema de cine en casa |
Preguntas frecuentes - Concept 20 Q-ACOUSTICS
Preguntas de los usuarios sobre Concept 20 Q-ACOUSTICS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Vocero en formato PDF gratis! Encuentra tus instrucciones Concept 20 - Q-ACOUSTICS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Concept 20 de la marca Q-ACOUSTICS.
MANUAL DE USUARIO Concept 20 Q-ACOUSTICS
Manual del usuario y specifications del producto
Información importante - Leer atentamente
Preste atencion a todas las advertencias.
Siga todas las instrucciones.
No实用性.
Limpielosolamentecon un pano seco.
No obstruya las aberturas de ventilacion.
Realice la instalacion de acuerdo con las instrucciones del fabricante.
No lo instaleproximoa fuentes de calor tales como radiadores, 登ros de calor, estufas ydemas aparatos (incluyendo amplificadores) que producen calor.
Utilice solamente conexiones/acceriosespecificados por el fabricante.
Utilice solamente un carro, soporte, tripode, escaudra o mesa según asignaciones del fabricante o vendidos+junto con el aparato.
Cuando se utilizes un carro,onga precaución cuando mueva el Conjunto de carro/aparato para evaporar daños producto de un vuelco.
Desenchufe este aparato durante las tormentas electricas o cuando no lo utilise durante largos periodos de tiempo.
Advertencia: Para reducir el riesgo de incendio o descarga electrica, no exponga este producto a la lluvia o a la humedad. El producto no debe ser expuesto a goteos ni salpicaduras y tampoco se debe colocar encima del producto ningún objerto lleno de liquido tal como un jarrón de flores.
Tampoco se decideponer sobre el producto llamas abiertas como velas.
Precaución: Los Cambios o modificaciones no abprobadas expresamente por el fabricante podrjan anular la autoridad del usuario para hacer funciona areste aparato.
Servicio: Para mantenimiento el equipo se deben devolver al distribuidor de suministros o alrepresentante del serviceo专业技术 para su zona. La direccion de los representantes del serviceo专业技术 del Reino Unido se detallan en este manual.
Terceros: En el poco probable caso de que paseastede producto a un cercero,acompanelal producto con estas instrucciones defunacionamento.
Q Acoustics Concept Series es una gama de altavoces diseñados para satisfacer las más alta expectativas de los aficionados a la música de 2 canales y de los apasionados a laspellicas exigentes.
La gama se compone de:
Concept 20: Altavoz estantería compacto con un controlador de graves de 125mm .
Concept 40: Soporte de sueño con dos controladores de graves de 125mm .
Antes de realizaraculara conexion a sus altavoces,aseguese de que todas las unidades activas en su systema se encontraran desconectadas de la red.
Cuando ponga en marcha su sistemas de sonido o fuentes de entrada cambiantes, colque el control principal del volumen a un nivel bajo. Suba el nivel gradualmente.
NUNCA haga的功能行系统 de sonido a todo volumen. La posicion del control de volumen es engañosa y no indica el nivel de potencia del systema. Utilizar configuraciones de volumen alto pueda darar su oido.
NO conecte los terminales de su altovo al suministro de la red.
NO exponga sus altavoces a frio, calor, humedad o luz solar excessivos.
Si hace的功能ar sus altavoces sin sus rejillas,onga la precaución de proteger de daños los controladores.
NO utilise soportes provisionales. Coloque el soporte aprobado por Q Acoustics de acuerdo con las instrucciones y utilise los accesos suministrados. Su distribuidor le aconsejará.
NO desmonte el altavoz. Invalidar la garantia.
Desembalar sus altavoces
Desembale totalmente las cajas. Levante los altavoces del embalaje sujetando las cajas. No utilise las bolsas de plástico para levantarlos. Los Concept 40 son pesados - busque ayudara para levantarlos, si fuese besoinario.
Cuando manipule los altavoces, no los arrastre por el suejo punto que este podra causar daños - levantelos antes de desplazaros.
Dentro de la caja encontrará: El/los altavoz/altavoces y estemanual del producto.
Compruebe el producto detenidamente. Si algunos articulo está dañado o falta, informe dearlo a su distribuidor lo antes possible.
Conserve el embalaje para un transporte futuro. Si se deshace del embalaje, hagalogo sugiuendo toda la normativa sobre reciclado en su zona.
Preparación
Colocar los soportes del sueyo y los apoyos conicos -Concept 40
Advertencia
No lo utilise perché de una fuente de calor Intenso - radiadores, calefactores o equlpos electrlicos. No exponga el soporte a un frio, calor, humedad, oluz solar excessivos. Para su limpieza utilise un paño humedo con detergente liquido, si sueira necessario. No utilise limpiadores abrasivos ni limpiadores que contengan insolventes. No golpee el cristal con ninguno objerto duro ni punitaguido.
1
2
3
4
Los apoyos cónicos son agudos. Tenga cuidado! No coloque nunca un alfavoz con los apoyos cónicos donde pueda causar daños. Traslade siempre sus altavoces levantarólos, no los arrastre.
56
6
7
8
Advertencia
No lo coloque sobre una superficie de vidrio.
No apriete excessivamente las fijaciones.
Los clavos deben empiearse cuando el sueño está emmoquetado. Para los sueños expuestos - madera, baldosas, etc. utilise los pies redondeados. Para evaporar días cuando seutilicenlosclavos, tengacuidado de situar el soporteupondo no pueadajarmarcas en los muebles ni perforar cables electricos,etc.Los clavos no dañaran las moquetas.
Preparación

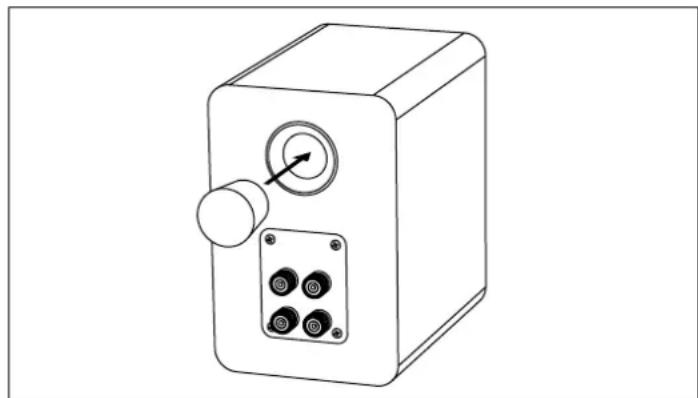

Tapón de espuma
Los altavoces de la Serie Concept tienen puertos traseros y está disénados paraFuncinar mayor con un poco de espacio detrás de ellos, es decir, 200mm o asi de una pared. Si pone sus altavoces cerca de una pared/esquina, los tapones de espuma deben insertarse en los puertos traseros o podra haber demasiado sonido de bajos.
Asegúrese de que los tapones estén bien encajados en ul puerto sin insertarlos demasiado. Verá que el nivel de bajos se reduce pero la definición y extension de los bajosurrenta. Experimentepara ver qué prefiere e intente hacer的一些些些。
Colocar
Concept 40
Los altavoces Concept 40 se deben colocar al menos a 200mm de la pared trasera y a 500mm de las paredes laterales. Colocar los altavoces másproximos a la pared podra incrementar los graves pero podria hacer que el sonido retumbase y perdiese precision y detalle. Los altavocesdeferieran estar de 2a 4m de distancia y centrados en relation con el oyente sentido. Al girar los altavoces ligeramente hacer el interior, se agudizará la imagen estereofónica pero pueda provocar un estrechamiento de la procedencia del sonido.
Concept 20
Los Concept 20 se montanperfectamente en los soportes de suejo Q Acoustics. Si los monta sobre un soporte, una guía simple es que la unidad de agudos deben estar a la altea del oido de un oyente sentido. Los altavoces montados en la pareddeferberian ser tratados como los altavoces sobre soportes de suejo excepto que el altovoz se pueda colocar un poco masproximo a la pared trasera. Internacional es posible emontaje sobre un estante.Preparese a probar para encontrar la mayor configuracion segun su gusto en su sala de audicion particular.
Conectar los altavoces pasivos
Los Concept 20s y 40s son bicableables. Un cruce bicableableiene quatre terminales. El par superior de terminales conecta al altoz agudo (HF) y el par inferior al/a los altoz/altavoces graves (LF). Los cruces vienen equipados con conexiones extraibles para conectar los pares terminales. Esto le permite conectar el altoz de forma convencional utilizing un par de cables o en modo bicableado con dos pares.

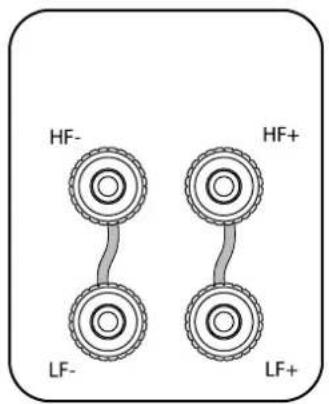

Estándar Conexión

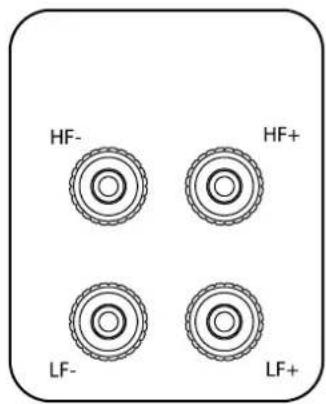

Bicabledo Conexión
Cables del altovoz
Los cables especialas para alavoz-ofrecen un estandar de reproduccionmucho mayor que el cable de uso general "tambre" o "zip".Utilice cables con cantidades generosas de cobre. Los cables finos reducen los graves y restringen el margen dinamico.
El cable de altovoz tiene una raya o indicator a lo largo del nucleo. Por forma está se conecta a los terminales positivos. Los mejorenia que los cables que conectan el amplificador a los altovoces frontales tuviesen la misma longitud. No empalme nunca cables, utilise largos completos.
Preparar Cables
Divida el cable a una profundidad de unos 40mm . Pele el cable a una profundidad de 10mm y retuerza los extremos para unir los hilos sueltos. Recorte el cable dejoando expuestos 7mm de cable pelado.
Conectar un Terminal
Desatornille el terminal en el sentido inverso a las agujas del reloj para partir al descubierto el agujero de montaje en la base de la columna del terminal.
Introduzca el extremo pelado del cable en el agujero. Vuelva a apretar el terminal totalmente con la mano. Asegürese de que no hay hilos sueltos que pudiesen tocar terminales contiguos.
En la UE es contrarion a la normativa de seguidad utiliser enchufes de altovoz de 4mm.
Conectar los altavoces pasivos
Conexiones estereofónicas

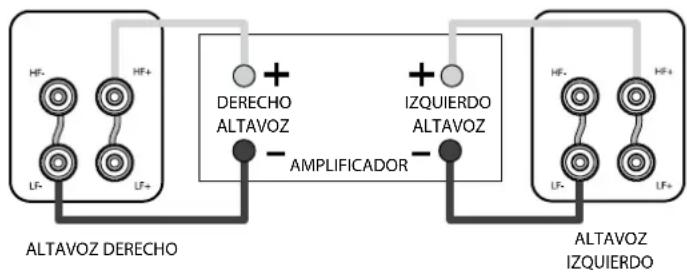

Conexiones estandar
Conecte el terminal ROJO (+) del altovoz DERECHO al terminal ROJO, Positivo (+) en el canal DERECHO del amplificador. Conecte el terminal NEGRO (-) del altovoz al terminal correspondiente NEGRO, Negativo (-) del amplificador. Repita este proceso para el canal IZQUIERDO.
Cableado estandar

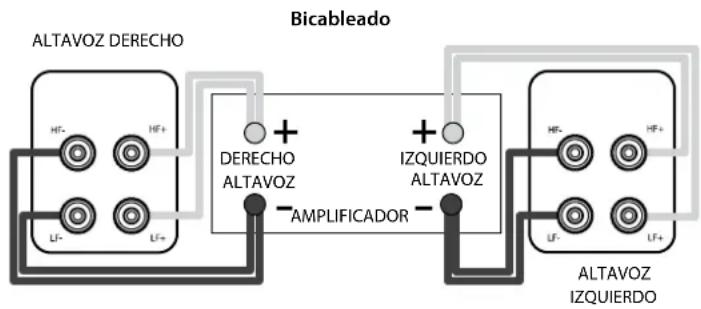

Bicableado
Conectar directamente las redes de altos y graves de un altovoz a un amplificador mejoramente el rendimiento de los graves como el margen dinamico.
Para bicablear: Prepare dos cables iguales para cada altavoz. Desatornille todos los terminales del altoz y extraiga también correctores. Ahora conecte los terminales del agudo y los terminales del grave al amplificador sugiuendo el proceso descripto en la sección "Cableado estandar". Consulte la?sigue ilustracion.
Cuando sus altavoces estan conectados: Encienda el sistemas y que suene la musica a nivel moderado. Ajuste laubicacion del altovoz segun sea conveniente.
Cuidados y limpieza
Garantía
Cuidados de la caja
Limpie las cajas con un paño un poco humedo. No utilise materiales de limpieza basados en disolvente. Si las cajas se manchan, saque la mancha con un paño ligeramente humedecido con agua, bencina mineral o alcohol isopropílico dependiendo de la mancha. A continua púlas con un paño para sacarrialquier residuo del detergente. No utilise nunca abrasivos de ningún tipo.
Rejillas
Cepille ligeramente las rejoillas con un pincel suave. No desmonte las rejoillas del altovoz a menos que sea absolutamente necessario.
Controladores
Es mejor no tocar los controladoreslishoquecuando seponen al descubierto se pueeden danar con calidad.
Los altavoces Q Acoustics estan garantizados sin defectos en los materiales ni en la mano de ora como sigue:
Altavoces pasivos: 5 años desde la Fecha de la compra.
Altavoces activos y altavoces de graves: 2 años desde la Fecha de la compra.
Durante el periodo de garantía Q Acoustics, a su libre elección, reparar o sustituirárialquier producto que se encontrarde defectuosa tras la inspeccion por parte de la Compania o de su distribuidor designado o agente.
No quedan cubiertos por la garantia el uso indebido o al desgaste natural.
La mercantía para reparación en primera instancia debe ser devuelta al distribuidor de suministro. Si este no fuese posible, el/los articulo(s) seri(a)n enviados a portes pagados preferiblemente en el embalaje original, a Q Acoustics o su distribuidor designado para su zona ycomingsado de la prueba de compra. Los danos sufridos por la mercantía en transito al centro de reparaciones no estan cubiertos por la garantía. El transporte de devolunción sera pagado por Q Acoustics o su distribuidor segun sea pertinente.
Esta garantia de ninguna manera afecta sus derechos legales.
Para información sobre reparaciones en otros paysespongase en contacto con info@qacoustics.co.uk
Q Acoustics
| Altavoces pasivos | Concept 20 | Concept 40 | |
| Tipo de carca: | 2-way reflex | 2-way reflex with twin woofers | |
| Unidad graves: | 125mm | 2 x 125mm | |
| Unidad alto: | 25mm | 25mm | |
| Respuesta de fecuencia: | 64Hz - 22kHz | 53Hz - 22kHz | |
| Impedancía nominal: | 6 Ohm | 8 Ohm | |
| Impedancía minima: | 4 Ohm | 4 Ohm | |
| Sensibilidad: | 88dB | 90db | |
| Potencia del amplificador recommendada: | 25 - 75W | 25 - 150W | |
| Frecuencia de cruce: | 2.9kHz | 2.3kHz | |
| Dimensiones (An. x Alt. x Prof.) | |||
| Gabinete: | 170mm x 260mm x 255mm | 170mm x 955mm x 285mm | |
| Incluyendo terminales y estabilizador: | 170mm x 260mm x 280mm | 390mm x 980mm x 305mm | |
| Peso: | 5.6kg | 18.5kg | |
