Concept 20 - Haut-parleur Q-ACOUSTICS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte bibliothèque passive 2 voies à évent arrière
Marque	Q-ACOUSTICS
Modèle	Concept 20
Unité de graves	125 mm
Unité d'aigus	25 mm
Réponse en fréquence	64 Hz - 22 kHz
Impédance nominale	6 ohms
Impédance minimale	4 ohms
Sensibilité	88 dB
Puissance ampli recommandée	25 - 75 W
Fréquence de coupure	2,9 kHz
Branchement	Bi-câblage possible, bornes plaquées or
Placement recommandé	Sur pieds Q Acoustics ou étagère, à 200 mm du mur arrière
Accessoires inclus	Notice d'utilisation, bonnes alvéolaires pour correction des graves
Entretien et nettoyage	Chiffon sec, pas de produits abrasifs ou solvants
Garantie enceintes passives	5 ans
Précautions de sécurité	Ne pas exposer à l'eau, à la chaleur excessive, ne pas ouvrir
Compatibilité	Amplificateur stéréo, système home-cinéma

FOIRE AUX QUESTIONS - Concept 20 Q-ACOUSTICS

Quelle est la puissance amplificateur recommandée pour les Concept 20 ?

La puissance recommandée est comprise entre 25 et 75 watts par canal.

Puis-je utiliser les Concept 20 sur une étagère ?

Oui, elles peuvent être placées sur une étagère. Pour un meilleur résultat, utilisez des pieds Q Acoustics pour placer le tweeter à hauteur d'oreille.

Comment brancher les enceintes en bi-câblage ?

Retirez les liaisons entre les bornes, puis connectez deux câbles distincts de l'amplificateur aux bornes HF (aigus) et LF (graves). Assurez-vous que les polarités sont respectées.

Que faire si les graves sont trop présents ?

Utilisez les bonnes alvéolaires fournies en les insérant dans les orifices arrière. Cela réduit le niveau des graves et améliore la définition.

Quel type de câble d'enceinte utiliser ?

Utilisez des câbles spécialisés avec une section de cuivre suffisante. Évitez les câbles fins qui dégradent les graves.

Comment nettoyer les enceintes Concept 20 ?

Nettoyez les armoires avec un chiffon légèrement humide. N'utilisez jamais de produits abrasifs ou solvants. Pour les grilles, utilisez une brosse douce.

Quelle est la distance minimale par rapport au mur ?

Il est recommandé de laisser au moins 200 mm derrière l'enceinte pour un fonctionnement optimal.

Les enceintes sont-elles garanties ?

Oui, les enceintes passives bénéficient d'une garantie de 5 ans contre les défauts de fabrication.

Puis-je utiliser des pointes de fixation sur du parquet ?

Pour les sols durs, utilisez les pieds arrondis fournis. Les pointes sont réservées aux moquettes.

Que faire en cas de problème technique ?

Contactez votre revendeur ou le service client Q Acoustics à [e-mail]. Ne démontez pas l'enceinte, cela annulerait la garantie.

MODE D'EMPLOI Concept 20 Q-ACOUSTICS

Mode d'emploi et caractéristiques chniques du produit

Informations importantes - Lire attentivement

Veuillez dire ces instructions.

Veuillez conserves instructions.

Veuillez prendre connaissance de tous les avertissements.

Veuillez suivre toutes les instructions.

N'utilisez pas cet apparéil à proximé de l'eau.

Nettoyez uniquely avec un chiffon sec.

N'obstruez pas les grilles de ventilation.

Suivez attentivement les instructions du fabricant lors de l'installation.

N'installez pas cet apparéil à proximé d'une source de chaleur telle que des radiateurs, des bouches d'air chaud, des jours, ou tout autre apparéil (y compris des amplificateurs) produit de la chaleur.

Utilisez uniquement des accessoires spécifiés par le fabricant.

Utilisez uniquement les chariots, pieds, tripodes, supports ou les tables recommendés par le fabricant ou vendus avec l'appareil.

Si vous utilisez un chariot, faites très attention lors du transport de l'appareil et évitez de la faire tomber pour ne pas vous blesser.

Débranche cet apparéil en cas d'orage ou lorsque vous ne vous en servez pas pendant une période prolongée.

Avertissement: Afin de diminuer les risques d'incendie ou de chic électriche, conservez cet apparéil à l'abri de la pluie et de l'humidité. Evitez toute éclaboussure et ne posez pas d'objets contenant des liquides, comme des vases, sur cet apparéil.

Tenir à l'ecart des flammes et ne pas poser de bougie sur cet apparéil.

Attention: Tout changement, ou modification, non expressément autorisé par le fabricant annule la garantie.

Réparation: Pour toute réparation, renvoyez l'appareil au fournisseur, ou au réparateur de votre réion; La liste des adresses des réparateurs au RU figure dans ce manuel.

Tiers: Au cas improbable ou vous revendiez ce produit a un tiers, veuillez fournir ce mode d'emploi avec le produit.

Q Acoustics Série Concept

Introduction

La gamme d'enceintes de Q Acoustics Série Concept est conque pour répondre aux besoin des cinéphiles et des amateursurs de musique.

Notre gamme comprend:

Concept 20: Une enceinte d'étagère avec un caisson de basses de 125mm

Concept 40: Une enceinte colonne avec deux caissons de basses de 125mm

Avant de brancher vos enceintes, assurez-vous que toutes les parties actives de cette système audio sont éteintes ou hors tension.

Lorsque vous allumez votre système audio ou lorsque vous changez les sources d'entrée, baissez le volume jusqu'à un bas niveau. Montez graduelflement le son.

Ne montez JAMIAS le son au maximum. Le bouton de contrôle du volume est trompeur et n'indique pas la puissance du système audio. L'utilisation du volume au maximum peut endommager votre capacité auditive.

Ne raccordez PAS les bornes de votre enceinte au secteur.

Ne laissez PAS vos enceintes dans des endroits trop froids, trop chauds, trop humides ou au soleil.

Si vous utilisez vos enceintes sans les grilles de protection, faites bien attention à ne pas endommager les haut-parleurs.

N'utilise PAS des pieds de fortune. Installee vos enceintes sur des pieds recommendés par Q Acoustics selon les instructions, en utilisant les pointes de fixation fournies. Voitre revendeur pourra vous conseiller.

NE démontez PAS vos enceintes car vous annuleriez la garantie.

Déballer vos enceintes

Déballez complètement vos enceintes. Sortez les enceintes du carton en soulevant les enceintes elles-mêmes. Ne vous servez pas de sacs en pour les soulever. Les enceintes Concept 40 sont assez lourdes; demandez de l'aide pour les soulever, si nécessaire.

Lorsque vous déplacez les enceintes, ne les trainez pas par terre car vous risquiez de les endommager. Soulevez-les avant de les déplacer.

Vous trouverez dans le carton:Le(s)enceinte(s)et ce mode d'emploi.

Verifiez bien le produit. Si l'un des articles est manquant ou endommagé, contactez vous revendeurès que possible.

Conserve l'emballage pour transporter le matériel ultérieurement. Si vous decide de jeter l'emballage, respectez la reglementation de votre pays en matière de recyclage.

Installation

Fixations au sol - Concept 40

Avertissement

Ne pas utiliser à proximate d'une force source de chaleur - radiateurs, chauffages ou équipements électriques. Ne pas exposer les supports à un froid excessif, à la chaleur, à l'humidité ou à la lumière du soleil. Pour nettoyer, utiliser un chiffon humide avec un liquide d'entretien si nécessaire. Ne pas utiliser des nettoyants agressifs ou des nettoyants contenant des solvants.

1

2

3
4

Fixations au sol très pointues. Faibles très attention!
Ne placez jamais une enceinte avec des pointes de fixation dans des endroits pouvant etre endommages!
Soulevez toujours vos encéintes pour les déplacer; ne les tirez jamais!
56

6

7

8

Avertissement

Ne pas heurter les surfaces vitrées avec des objets durs ou pointus.

Ne pas se mette debout sur le plateau en verre.
Ne pas trop serrer les fixations.

Les pieds en forme de pointes devaientetre montés pour les sols recouverts de moquette, pour tous les planchers nus - parquet, recouvert de carilage, etc.,utiliser les pieds arrondis. Pour eviter des détiérations la ou les pieds en forme de pointes sont montés, prender soin de placer le support a l'endroit ou il ne peut rayer les mobiliers ou sectionner les cables électriques,etc. Les pieds en forme de pointes n'emodmageront pas les tapis.

Installation

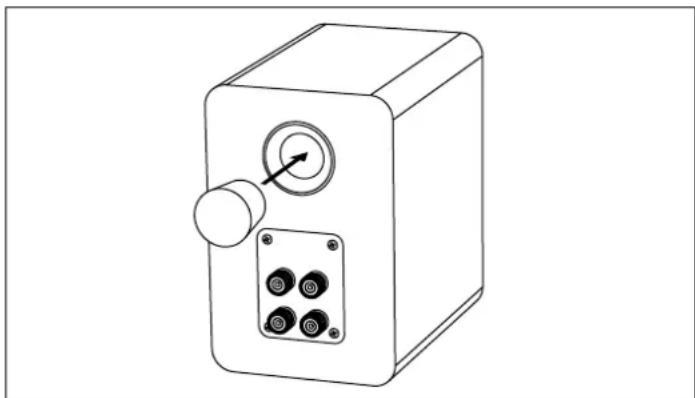

Bondes alveolaires

Les haut-parleurs Série Concept comportent des orifices à l'arrière et fonctionneront de manière optime s'il y a un espace libre derrière eux, par exemple 200mm par rapport à un mur. Si vous placez vos haut-parleurs pres d'un mur/coin, alors vous devrez insérer des bondes alveolaires dans les orifices arriere, sinon il y aura trop de graves.

Vérifiez que les bonds sont bien enforcées dans l'orifice sans aller trop loin. Vous constaterez que le niveau des graves diminue, mais que la définition et l'extension des graves augmentent. Testez pour voir la solution que vous préférez et changez la position du haut-parleur, par petits intervalles, de manière à optimiser le résultat final.

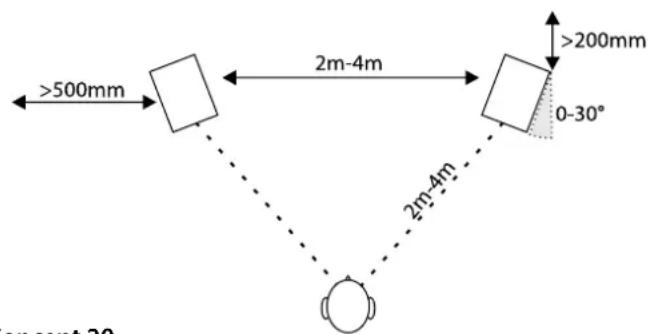

Positionner

Concept 40

Les enceintes Concept 40 doivent être positionnées à 200mm minimum du mur arrrière et à 500mm des murs latéraux. En plaçant vos enceintes plus pres du mur, vous augmenterez les graves, mais cela peut résonner et manquer de précision et de qualité. Les enceintes doivent être bien placeés, tournées vers l'auditeur et situées de 2m à 4m de distance les unes des autres. Tourner légrement les enceintes vers l'intérieur améliore la qualité stéreo mais réduit la source sonore.

Concept 20

Les enceintes Concept 20 doivent si possible être montées sur des pieds Q Acoustics. Si vous choisissez de lesmettre sur des pieds, l'unité des aigus doit et à la hauteur des oreilles de l'auditeur. Les enceintes sur pieds doivent être traitées comme des enceintes colonnes mais peuvent être placées un peu plus pres du mur arrêté. Ces enceintes peuvent également être lpacées sur des étagères.

Soyez pré à expérimenter afin de tracer le meilleur agencement possible, adaptable à votre goût, dans la piece que vous avezciesie.

Brancher les enceintes passives

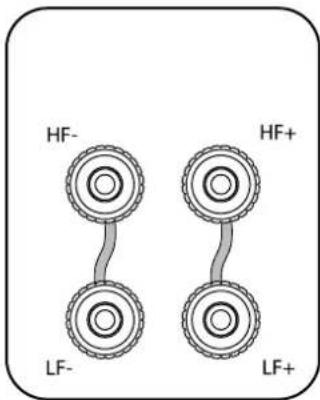

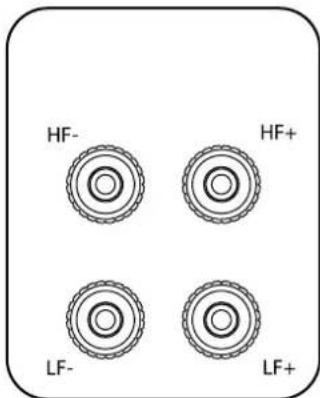

Borniers et Connecteurs

Les enceintes Concept 20 et Concept 40 peuvent être installées avec un bicâblage. Le principe du bi-câblage requiert quatre bornes. Les deux bornes supérieures sont reliées à l'enceinte des aiguus (HF) et les deux bornes inférieures sont reliées à/aux enceinte(s) des graves (LF). Ces bornes sont livrées avec des liaisons amovibles servant à relier les bornes entre elles. Cela vous permet de branchier les enceintes de manière traditionnelle avec une paire de câbles ou en bi-câblage avec les double-borniers.

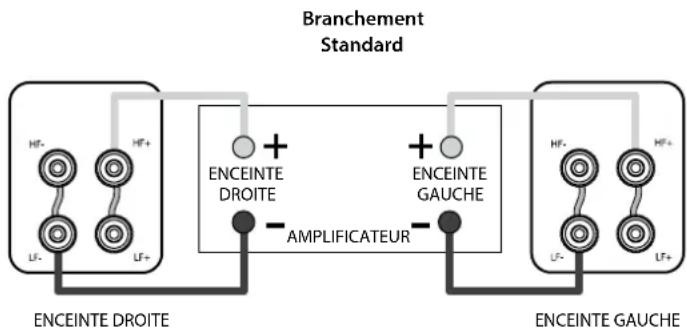

Branchement Standard

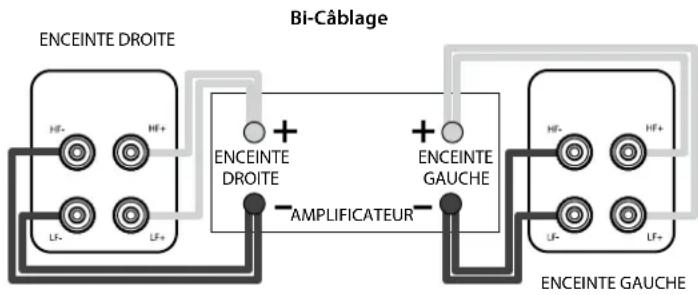

Bi-Câblage

Cable des enceintes

Des cables d'enceintes spécialisés vous permettront d'atteindre une(Meilleure qualite de reproduction des sons que les cables multi-uses traditionnels, comme les fils de sonnerie. Utilisez des cables avex une quantite assez importante de cuivre. Les cables fins diminuement les graves et limitent la gamme dynamique.

Les cables d'enceinte possedent une rayure ou un trace en leur centre. Ils sont traditionnellement reliés aux bornes positives. Les cables reliant l'amplificateur aux enceintes avant doivent être de la même longeur. Ne raccordez jamais deux cables - utilisez la longueur entière.

Preparer les cables

Dedoublez les cables sur 40mm. Denundez les fils de 10mm et tournez les fils pour tous les rassembler. Sectionnez le cable en en laissant 7mm à nu.

Branchement

Dévissez la borne dans le sens contraire des aiguilles d'une montre pour faire apparaitre le trou de montage prévu à la base de la borne. Insérez la partie dénudée du cable dans le trou. Resserrez complètement la borne à la main. Assurez-vous qu'aucun fil ne dépasse qui pourrait entrer en contact avec les bornes adjacentes.

Les régles européennes de sécurité interdisent l'utilisation de fiches de 4mm.

ResTight Desserer

Brancher les enceintes passives

Raccordements stéréo

Faites passer le cable par le range-cable avant de brancher l'enceinte. Reliez la brone ROUGE (+) de l'enceinte de DROITE à la borne ROUGE, Positive (+) sur l'enceinte de DROITE de l'ampli. Reliez la borne NOIRE (-) de l'enceinte à la borne Négative, NOIRE, (-) correspondante de l' amplificateur. Repétez cette opération pour l'enceinte de GAUCHE.

Bi-Cablage

Brancher directement les aigus et les graves d'une enceinte sur un amplificateur améliore à la fois la qualité des graves et la gamme dynamique.

Pour le bi-câblage: Préparez deux cébles doubles pour chaque enceinte. Dévissez toutes les bornes des enceintes et otez les deux liaisons. Relief ensuite les bornes des aigus et des graves à l'amplificateur selon le procédé de branchement standard préalablement décrit. Veuillez vous reférer au schéma cédssous.

Lorsque vos enceintes sont raccordées: Allumez le système et mettez de la musique à un volume modéré. Adjustez l'emplacement des enceintes à votre goût.

Entretien et nettoyage

Garantie

Enceintes

Nettoyez les armoires avec un chiffon légrement humidifié. N'utilise pas de produits de nettoyage à base de solvant. Si les armoires sont tâchéées, enlevez les tâches avec un chiffon légrement humidifié avec de l'eau, du white spirit ou de l'alcool isopropylique selon la nature de la tâche. Puis tamponnez léger avec un chiffon pour enlever les résidus de produit de nettoyage. N'utilise jamais des produits abrasifs.

Grilles

Epoussetez les grilles avec une brosse douce. Ne démonze jamais les grilles des enceintes à moins que cela ne soit absolument nécessaire.

Unités d'entraînement

Ne manipuez ou ne touche jamais les unités d'entrainment des haut-parleurs car elles sont facilement endommagées.

Les enceintes Q Acoustics sont garanties sans aucun défaut de fabrication ou device de matière:

Enceintes passives: 5 ans après l'achat.

Enceintes actives & Subwoofer: 2 ans après l'achat.

Si un produit s'avéré défectueux durant la période de garantie, Q Acoustics s'engage à réparer ou à remplaner tout produit défectueux après inspection par un revendeur ou un représentant de la Compagnie.

Les mauvaises utilisations et l'usure habituelle ne sont pas couvertes par la garantie.

Les produit défectueux doivent d'abord être renvoyés au revendeur. Si cela n'est pas possible l'article doit être renvoyé de préférence dans son emballage d'origine, frais de port payés, à Q Acoustics ou à leur distributeur du pays, accompagné d'une preuve d'achat. Les dommages causés lors du transport au centre de réparation ne sont pas couverts par la garantie. Les frais de renois seront pris en charge par Q Acoustics ou par leur distributeur.

Cette garantie n'effecte en rien vos droits d'utilisateurs.

Pour plus d'informations sur les réparateurs dans d'autres pays veuillez nous contacter par e-mail à [e-mail]

Q Acoustics

Royaume-Uni CM23 5GZ

Spécifications de la Série Concept Q Acoustics

Enceintes passives Concept 20 Concept 40

Type d'enceinte:

Unité des basses:

Unité des aiguus:

Réponse en fréquence:

Impedance Nominale:

Impedance Minimum:

Sensibilité:

Puissance conseillée de l'amplificateur:

Fréquence du répartiteur:

Y compris les terminaux et stabilisant:

Poids:

2-wayreflex

125mm

25mm

64Hz-22kHz

6 Ohm

4 Ohm

88dB

25-75W

2.9kHz
