产品类型	2分频后倒相式被动书架音箱
品牌	Q-ACOUSTICS
型号	Concept 20
低音单元	125毫米
高音单元	25毫米
频率响应	64Hz - 22kHz
标称阻抗	6欧姆
最小阻抗	4欧姆
灵敏度	88dB
推荐功放功率	25-75瓦
分频点	2.9kHz
连接方式	支持双线分音，镀金接线柱
推荐摆放位置	使用Q Acoustics脚架或书架，距后墙200毫米
随附配件	使用手册，低音校正泡沫塞
保养与清洁	干布擦拭，请勿使用研磨剂或溶剂
被动音箱保修	5年
安全注意事项	避免接触水、过热，请勿打开
兼容性	立体声功放，家庭影院系统

常见问题 - Concept 20 Q-ACOUSTICS

Concept 20的推荐功放功率是多少？

推荐功率介于25至75瓦每通道。

我可以在书架上使用Concept 20吗？

是的，可以放在书架上。为获得最佳效果，请使用Q Acoustics脚架将高音单元置于耳朵高度。

如何双线分音连接音箱？

取下接线柱之间的连接片，然后将功放的两根独立线缆分别连接到HF（高音）和LF（低音）接线柱。确保极性正确。

如果低音过多怎么办？

使用随附的低音泡沫塞，将其插入后部导向孔。这会降低低音电平并提高清晰度。

应该使用什么类型的音箱线？

使用具有足够铜芯截面的专用线缆。避免使用细线，以免影响低音表现。

如何清洁Concept 20音箱？

用微湿的布清洁箱体。切勿使用研磨剂或溶剂。对于网罩，使用软刷。

与墙壁的最小距离是多少？

建议在音箱后方保留至少200毫米的空间以获得最佳性能。

这些音箱有保修吗？

是的，被动音箱享有5年保修，涵盖制造缺陷。

我可以在木地板上使用脚钉吗？

对于硬质地板，请使用随附的圆脚。脚钉仅用于地毯。

如果出现技术问题怎么办？

联系您的经销商或Q Acoustics客户服务：[e-mail]。请勿拆卸音箱，否则将失去保修。

用户手册 Concept 20 Q-ACOUSTICS

切勿靠近任何发热源安装产品，如：散热器，暖气，炉灶，或其他任何散发热度的设备（包括功放机）.

请使用制造商指定的附件和配件

请使用制造商制定的或随机出售的转运器，落地支架，三脚架，墙体托架，工作台

使用转运器时移动转运器及设备组合时请务必当心，防止设备倒蹋伤人

如遇到闪电雷击，或长时间不使用设备时，请拔掉插头

维修应请专业技术人员进行.设备受到损害时需要进行维修，如：液体溅洒或物体砸击设备，设备淋雨或受潮，设备无法正常工作，或者

设备遭到摔击

警告：为降低火灾及电击的风险，切勿使设备淋雨或受潮。切不可用液体滴淋或喷洒本产品，亦勿将含有液体的物品，如花瓶，置于产品上。

勿将任何明火，如蜡烛，置于产品上

注意：任何未经制造商明确认可的改动都可能使用户失去使用该设备资格

服务：设备如需维修，请将其送至代理经销商处，或您所在区域的厂家维修代理本手册列有厂家在英国主要维修代理的地址

第三方：您若将产品转给第三方使用，请将使用说明一并转交

Q Acoustics Concept 系列产品

介绍

Q Acoustics Concept 为系列音响设备，产品设计旨在满足专业两声道高保真音响爱好者及家庭影院爱好者的最高要求。该系列由以下产品组成：

Concept 20: 书架式音箱, 配备一个 125 ~mm 低音驱动器.

Concept 40: 落地式音箱, 配备两个 125 ~mm 低音驱动器

切勿将音量控制开关设置在最高，因为音量控制开关位置与实际音量大小可能不会完全吻合。音量过高会损伤您的听力。切勿将音箱接线端与电源连接。

切勿将音箱暴露在过冷，过热，潮湿及曝晒的环境中。如果您在使用扬声器时，未妥善关闭保护格，请小心保护驱动器免受损害。

切勿使用临时自搭的落地支架.请按说明认真安装厂家认可的落地支架，安装时要使用厂家提供的所有零部件.如有需要，您可进一步咨询您的经销商

切勿私自拆装音箱，此举将使您的产品保修失效

打开音箱包装

将音箱外部包装全部打开，握住音箱橱体将其抬出纸板箱，切勿只抓住塑料袋就移动设备.由于产品Concept40很重，必要时应请他人协助移动设备.移动/放置扩音器时，切勿在地板上拖拽以防造成损害：在移动前要先抬起设备

产品包装箱中含有：扬声器及产品手册

请保留包装以备日后搬运.如果您不保留包装，请按照您所在地区的废弃物品回收条例将其妥善处置

准备安装

安装落地支架及地板长钉-Concept40

警告

在使用中，不要使用接近一个强大的热源 - 散热器，加热器或电器设备。不要暴露在过度的冷，热，潮湿或阳光下。如果需要，可以使用湿布与洗涤液来清濯。不要使用腐蚀性清洁剂或含有机溶剂的清洁剂。

长钉锋利，请小心操作

切勿将安装了长钉的扩音器放在任何可能导致危险与损害的地方.

移动扩音器时，请将设备抬起，切勿在地面拖拽！

警告
请勿以任何硬物或尖锐物体敲打玻璃。
不要重壓玻璃脚釘。
不要过度栓緊固定件的螺絲。
脚釘應安裝在舖有地毯的地板上，脚釘不會損壞地毯。
於所有外露地板-木質、瓷磚等請使用已附上的圓頂腳墊。脚釘請不要放在家具或电线电缆上，以避免傷害家具或刺穿电线电缆。

准备安装

泡沫塑料塞

Concept系列音箱背部开孔，设计的最佳工作环境是在其背部与墙壁之间留出一定空间（大约200mm）。如果将音箱紧靠墙/角落放置，则应该将泡沫塑料塞塞入背部的开孔中，以免低音过强。

确保将塞子妥善塞入开孔中而不要塞入过深。您将发现低音减轻了，但解析度和下潜力均有改善。反复试验并细微调整音箱的位置，以优化最终音响结果。

安置无源音箱

Concept 40

Concept40无源音箱应安置在距离背墙至少0.2米，侧墙至少0.5米的位置上，否则，尽管低音效果可能更为醇厚，但会导致声音轰鸣，音准降低，以及声音细节的丢失。两个音箱之间应相距2-4米，置于以听者为中心的位置。适当将音箱向内转能够加强立体声效果，但同时也可能削弱声源。

Concept 20

Concept20最好安装在Concept品牌落地支架或墙面上.如用落地支架，比较简单的指导原则是，高音设备高度应与坐位听者耳部高度相当.落地支架上的音箱与落地式音箱应同样对待，只不过支架音箱可以离背墙较近.音箱也可安装在架子上

在您自己的视听室中，您可尽情进行试验以获得最适合您的品味的设置.

连接无源音箱

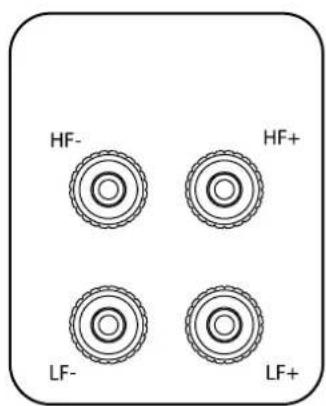

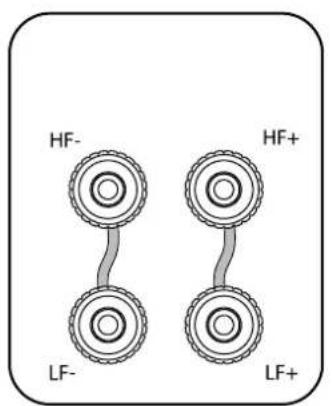

接线端及连接器

产品Concept20及Concept40都为双线分音制式.每个双线分音交叉点有四个接线端.上方的一对接线端与高音（HF）音箱连接，下方的一对接线端则与低音（LF）音箱连接.按照配置，交叉点配有可移动式连接条，以连接两对接线端.这一配置能使您按照传统方式，用一组线缆连接音箱，同时，您也可以按照双线分音模式，使用两组线缆连接音箱

标准连接 双线分音连接

音箱线缆

相比普通的“bell”线或“zip”线而言，专用音箱线缆能够以更高的水准为您再现录音声场。连接音箱的线缆是由极高纯度的铜丝制成的。过细的线缆会降低低音的厚度，并束缚音频的振动范围。同时也会阻碍后置音箱发挥最大功能。沿着音箱连接线的中心轴线，有条纹标识线或示踪线。根据惯例，这一标识线或示踪线应该连接到正极接线端。功放与前置

音箱之间的连接线最好与上述正极连接线等长.在任何情况下均不能连接不同线缆，而应使用整根线缆

准备线缆

将线缆剥开大约40mm，露出10mm的金属丝，并从末端将分散的金属丝拧在一起.修剪线缆，留下7mm裸露金属丝

连接接线端

以逆时针方向旋开接线端螺丝，露出接线柱底部的安装孔
将裸露金属丝的一端插入安装孔.重新拧紧接线端螺丝.确保没有金属丝散落在外，以防其触碰临近接线端
使用4mm音箱插头违反欧盟的有关安全条例

连接无源音箱

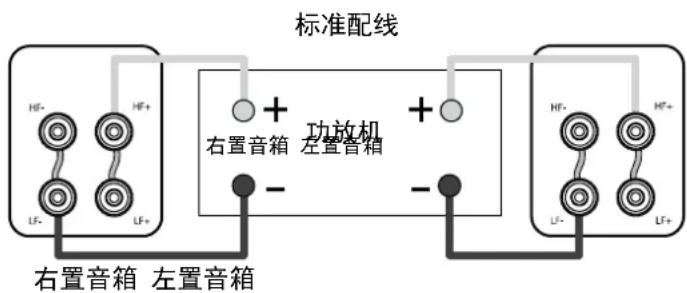

立体声系统连接

标准连接

每个音箱都配有线缆导管，以帮助您保持线缆整齐。产品的导管位于交叉点接线端板的底部。

在连接音箱前，请将线缆接入导管中

请将右侧音箱的红色（+）接线端连接到功放机右通道的红色，正极（+）接线端；请将音箱的黑色（-）接线端与功放机上相应的黑色，负极（-）接线端连接

连接功放机左通道时，请重复此步骤

在连接时，您可使用任意简易正极（+）或负极（-）接线端. 敬请参照以下示例

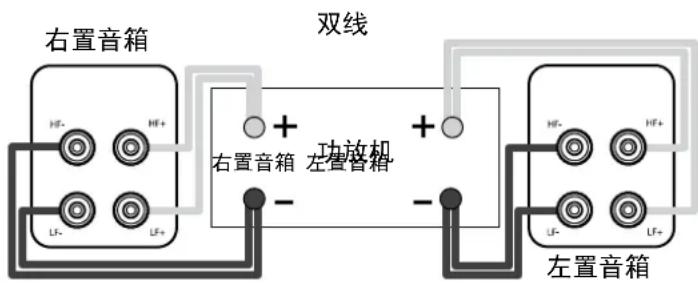

双线分音

如果将音箱的高音及低音系统直接连到功放机上，能够同时增强低音效果并扩大音频的振动范围

如何双线分音：请为每个音箱准备两根一样的连接线缆。拧开所有音箱接线端的螺丝，并移开两条连接条

然后请参照标准配线的指导程序，将高音接线端和低音接线端连接到功放机。敬请参照以下示例。

一旦您的扬声器处于连接状态：请打开系统并以适中音量播放一些音乐，微调扬声器使其适当播放。

保养与清洁

音箱橱的保养

使用微湿的布片清洁箱体。切勿使用溶剂基清洁材料。若箱体脏污，根据污物类型选择将少量水、白汽油或异丙醇沾在布片上将污物擦除。然后用布片轻轻擦拭箱体以清除任何残留的清洁剂。切勿使用任何种类的研磨剂。

音箱网格

请用软毛刷轻轻掸刷音箱网格. 除非绝对需要, 切勿拆卸音箱网格.

驱动设备

最好不要触碰驱动设备，因为其一旦暴露，很容易损坏

保修条例

Q Acoustics 保证产品的所采用的材质及制造工艺没有缺陷，各部件保修期如下：

无源音箱：自购买日期起五年

有源音箱及重低音音箱：自购买日期起两年.保修期内，厂商将按照规定，在公司或指定分销商代理商处检查产品后，为您修理或更换任何有问题的产品

使用不当及自然损耗不在保修范围内

需要修理的产品首先应返还至经销商处. 如果您无法将其送至经销商处, 请自付邮资将产品-最好用原包装-寄至生产厂商或您所在区域的指定分销商处, 同时请您附上购买凭证. 在运输过程中造成的损坏不在保修范围内. 本公司或者指定经销商将支付维修好产品的返寄费用.

这一保修条例的效力在法律效力之下

关于其他国家的维修信息，请联系：[e-mail]

厂家指定英国分销商：

Q Acoustics

Q Acoustics Concept系列产品规格

无源音箱	Concept	20	Concept	40
箱体类型		2-way reflex	2-way reflex with twin woofers
低音单元（mm）		125mm	2 x 125mm
高音单元（mm）		25mm	25mm
频率响应（±3dB）		64Hz - 22kHz	53Hz - 22kHz
名义阻抗		6 Ohm	8 Ohm
最小阻抗		4 Ohm	4 Ohm
灵敏度(2.83v@1m)		88dB	90db
推荐功放功率		25 - 75W	25 - 150W
交叉频率		2.9kHz	2.3kHz
尺寸（宽 x 高 x 深）
音箱：		170mm x 260mm x 255mm	170mm x 955mm x 285mm
包括插座与脚架：		170mm x 260mm x 280mm	390mm x 980mm x 305mm
重量（每只橱体）		5.6kg	18.5kg
