| 品牌 | Q-ACOUSTICS |
| 型号 | M20 HD |
| 产品类型 | 无线立体声功放音箱系统 |
| 扬声器类型 | 反射式2分频（抗共振） |
| 输出功率 | 2 x 32 W（< 1% THD） |
| 频率响应 | 20 Hz - 20 kHz（±0.5 dB，DSP平坦） |
| 频率响应（自由场，-6 dB） | 55 Hz - 22 kHz |
| 有线连接 | 模拟输入（RCA/3.5mm）、光纤输入Toslink、USB-B输入、低音炮输出 |
| 无线连接 | 蓝牙5.0，支持aptX HD、aptX低延迟、AAC、SBC |
| 支持的音频格式（USB/光纤） | 最高24位/192 kHz |
| 内置均衡器 | 3档可调（最大、中间、最小），用于低音调整 |
| 自动待机功能 | 无音频播放20分钟后进入待机 |
| 尺寸（宽 x 高 x 深） | 250 x 682 x 290 毫米（每只音箱） |
| 功放音箱重量 | 5.5 千克 |
| 无源音箱重量 | 5.1 千克 |
| 电源 | 100-240 V，50-60 Hz |
| 最大功耗 | 125 W |
| 待机功耗 | < 0.5 W |
| 包含附件 | 音箱线4米、电源线2根（EU/UK）、海绵塞、遥控器（含电池）、用户指南 |
| 保修 | 1年（注册后可延长至2年） |
| 保养与清洁 | 仅用柔软干布清洁 |
| 安全 | 双重绝缘II级，请勿接触水，雷雨时拔下电源 |
常见问题 - M20 HD Q-ACOUSTICS
用户关于以下问题的提问 M20 HD Q-ACOUSTICS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 M20 HD - Q-ACOUSTICS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 M20 HD 品牌 Q-ACOUSTICS.
用户手册 M20 HD Q-ACOUSTICS
重要信息－请仔细阅读 1
本产品的正确处置 1
维修 2
面向英国用户的重要通知 2
注意. 2
FCC声明（面向美国客户） 2
加拿大工业部声明（针对加拿大客户） 2
简介. 3
包装内容. 3
功能摘要. 4
有线连接 4
4
音质 4
遥控器电池. 4
按键. 5
扬声器后部连接和控制 5
扬声器控制 6
遥控器 6
操作. 7
连接扬声器 7
扬声器位置和组装 7
自动待机 7
使用蓝牙播放音频 8
清除蓝牙配对列表 8
使用光纤数字输入播放音频 8
使用模拟输入播放音频 8
使用USB输入播放音频 8
LED状态 9
规格. 9
放大器性能 9
扬声器 9
电源 9
Bluetooth 9
尺寸 9
重量 9
配件. 10
保修. 10
联系信息 10
总公司 10
知识库 10
服务信息 10
安全信息
重要信息 - 请仔细阅读
此符号表示在本装置随附的印刷资料中有重要的操作和维护说明。
此符号表示本装置中存在会导致触电风险的危险电压。
该设备是一种11类或双重绝缘的电气设备。其设计方式不需要电气接地的安全连接。
阅读并保管好这些说明。
注意所有的警告并遵循所有说明。
请勿在靠近水的地方使用木设备。
只能使用柔软的干抹布进行清洁。
请勿堵塞任何通风孔。
按照制造商的说明进行安装。
请不要安装在散热器、热调节装置、炉灶或其他发热装置（包括放大器）等任何热源附近。
请保护好电源线，防止其被踩踏或挤压，尤其是插头和方便插座，以及从本装置中伸出的部分。
只能使用制造商指定的附件/配件。
请使用制造商指定的或随装置出售的转运车、支架、三脚架、托架或工作台。使用转运车，移动组合转运车/装置时，请务必当心，防止倾翻伤人。
在雷雨天气或长时间不使用本装置时，请拔下插头。
请勿让极性或接地型插头的安全功能失效。极性插头有两个扁平插脚，一个较宽，另一个较窄。接地型插头有两个插片和一个接地叉。较宽的插脚或第三插脚具有安全保护作用。如果本装置随附插头无法插入插座，则应联系电工更换旧插座。
不得将明火源（如蜡烛）放在本产品上。
电池（电池组或安装的电池）不得暴露在日光、火等过热环境中。
请注意装置上的所有警告，在任何情况下均不得拆卸装置或者取下护盖，以免出现火灾或电击风险。
本装置的主电源工作电压标在本装置背面的铭牌上。在连接主电源之前，请检查该电压是否与您的主电源电压相同。
小心：未经制造商明确批准而对本设备进行擅自变更或改动会导致用户丧失操作木设备的权利。
小心：使用此处未指定的控制、调整或执行某些流程可能会导致发生危险。
警告：交流输入连接器可用作安全断开设备。在安装后，它必须能够轻松拔插。
警告：为了降低火灾或触电的风险，请勿将本产品暴露在雨水或湿气下。切勿让水溅或滴到产品上，不得将任何带有液体的物品（例如花瓶）放在本产品上。
为了避免窒息的危险，请将所有塑料袋和包装放在婴儿及儿童接触不到的地方。
第三方：万一您要将本产品转让给第三方，请在产品中附带上这些操作说明。
本产品的正确处置
该标志表示在欧盟不应将本产品与其他家庭废物一起处置。为了防止不受控制的废物处置对环境或人体健康可能产生的危害，请妥善回收本产品以促进材料资源的可持续重复利用。要
回收用过的设备，请使用回收和收集系统，或者与当初出售产品的零售商联系。他们可以让本产品得到环保安全的回收。
安全信息
维修
要进行任何维修，请洽询合格的服务人员。
本装置受到任何形式的损坏都必须进行维修，例如电源线或插头被损坏，液体溢出或物体掉入装置，装置暴露在雨中或受潮，无法正常运行，跌落等。
要维修的设备应送返当地的经销商或维修机构。
面向英国用户的重要通知
英国电源线的末端采用了英国批准使用的电源插头，配备有3A保险丝。如果需要更换保险丝，则必须使用ASTA或BS1批准的BS13623A额定电流保险丝。
注意
FCC声明（面向美国客户）
本设备符合FCC规则第15部分中的要求。其运行必须满足以下两个条件：（1）该设备不得造成有害干扰，以及（2）此设备必须能够承受所接收到的任何干扰，包括可能造成意外运行的干扰。
本设备经测试证明其符合FCC规则第15部分中关于B类数字设备的限制要求。这些限制要求的目的是针对住宅安装环境中的有害干扰提供合理的保护。本设备会产生、利用并且能够辐射射频能量，如果未按照说明手册进行安装和使用，将可能会对无线电通信造成有害干扰。但是，不能保证在特定安装实例中不会发生干扰。如果此设备确实对无线电信号或电视信号的接收造成有害干扰（可以通过打开和关闭设备来确定），则建议用户尝试通过以下的一种或多种措施来消除这种干扰：
- 重新调整朝向或重新摆放接收天线。
- 增加本设备和信号接收设备之间的距离。
- 将本设备与接收设备分别连接到不同电路中的插座。
- 咨询经销商或有经验的无线电/电视技术人员寻求协助。
当心！未经制造商明确批准而擅自对本设备进行的任何更改或修改均可能使用户丧失操作使用该设备的权限。
本设备满足FCC规定的不受控环境辐射暴露限制。此设备的安装和操作使用必须确保发射器和人体之间至少有 20cm 距离。
加拿大工业部声明（针对加拿大客户）
CAN ICES-3(B)/NMB-3(B)
本设备符合RSS102第2.5节中规定的常规评估限制要求，且完全符合RSS-102RF的要求。用户可从加拿大工业部获取有关射频暴露和合规性方面的信息。
此设备符合加拿大工业部的许可证豁免RSS标准要求。其运行必须满足以下两个条件：
- 此设备不得造成有害干扰，以及
- 此设备必须能够承受所接收到的任何干扰，包括可能造成意外运行的干扰。
简介
感谢您购买 Q Acoustics M20 HD 无线音乐系统。
QM20系统将卓越的立体声性能与便捷的连接和集成的放大功能相结合。
本手册旨在引导您完成设置和安装过程，帮助实现产品最佳性能。
请在安装和使用之前仔细阅读操作指南、重要安全信息和警告，以确保本产品实现安全和令人满意的运行。
包装内容

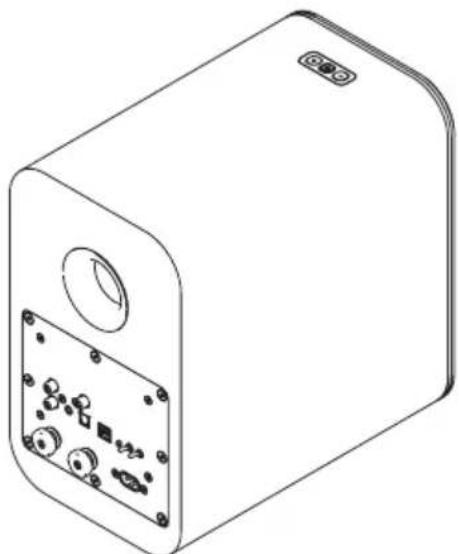

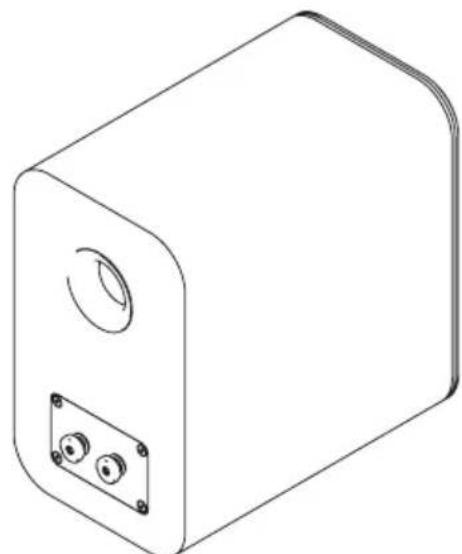

1个放大扬声器1个无源扬声器1个遥控器
2个泡沫塑料塞
2 块遥控器电池
1 根英标电源线*
1 根欧标电源线*
*提供的电源线可能因市场版本的不同而异。
1根4m扬声器线
1本用户手册
功能摘要
有线连接
- 模拟音频输入 - 立体声唱机插孔或 3.5mm 立体声插口可连接 CD 播放器等外部模拟音频源
- 光纤数字输入 - 可连接电视等外部数字音频源
- 扬声器输出 - 立体声 4mm 插座，可从放大扬声器连接到无源扬声器
- USB - USB B 型插座，可连接到计算机设备
- 重低音输出 - 一种唱机重低音扬声器输出，可连接外置重低音扬声器。
无线连接
- Bluetooth® HD - 一种国际通用的无线连接方式，用于串流来自所有兼容设备的音频。
AVRCP - 一个蓝牙控制协议，同步您的设备的音量和静音控制，以便捷地与我们的Q Acoustics 扬声器集成。
音质
左/右位置开关 - 使放大扬声器可以作为一对扬声器中的左扬声器或右扬声器放置，以最接近主电源插座。
边界控制开关 - 用户可通过此开关控制 EQ 设置，从而获得最佳的声学性能。它可根据扬声器位置、安装方式或者用户喜好调整。
遥控器电池

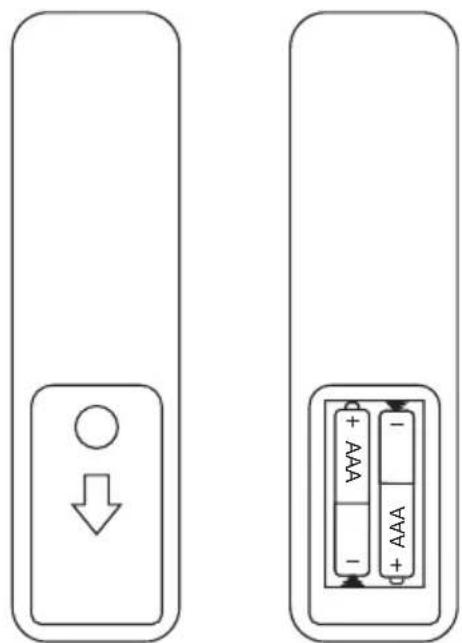

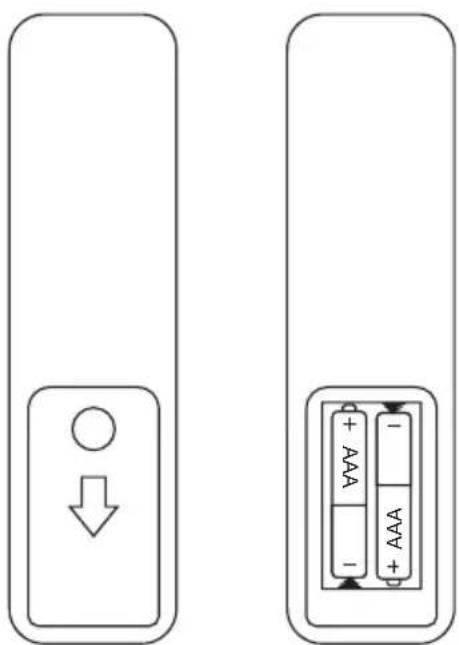

安装或更换电池
- 按所示方向从遥控器上滑下电池盖。
从遥控器上抬起电池盖。 - 取出过期的电池（如有必要）。
如图所示安装新电池，注意极性。
更换电池时，请仅使用相同的 AAA 电池。
推荐使用碱性电池。其他类型的电池可能泄漏并导致损坏。
电池的处置
请根据您当地的回收法规处置废旧电池。请勿使电池短路或将其扔到水中、一般垃圾中或火中。
按键

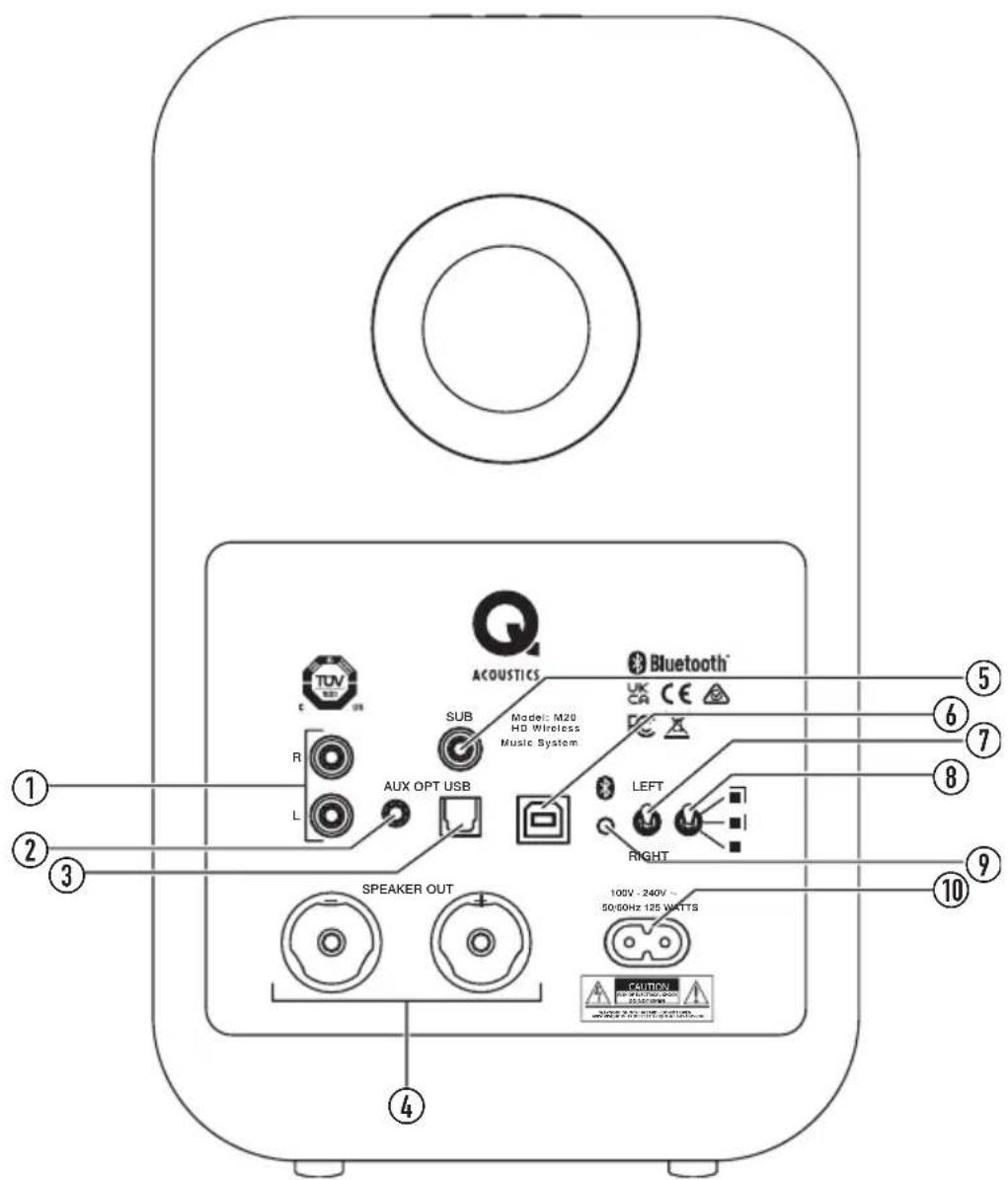

扬声器后部连接和控制
- 模拟唱机
连接模拟音频源
- 模拟 3.5mm 插口
连接模拟音频源（禁用唱机插座）
- 光纤Toslink
连接数字光纤音频源
- 扬声器输出
连接无源扬声器
- SUB
连接可选的外置重低音扬声器
- USB
连接计算机音频源
- 扬声器位置
选择房间中收听位置左侧或右侧的位置
8.均衡器开关
调节扬声器的低音响应
9.蓝牙
按下可进入蓝牙配对模式
- 交流电源
连接到主电源 100v - 240v
按键

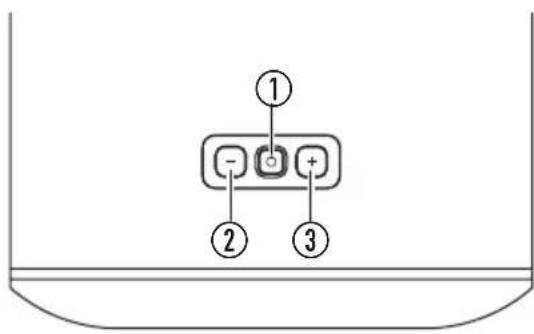

扬声器控制
- 待机/音源
按下可开启，长按可进入待机状态
按下可更改声源
处于待机状态时长按将进入深度待机状态
- -
按下可将音量减小一级
按住可持续减小音量
- +
按下可将音量增加一级
按住可持续增加音量
注意：同时按下一和将音量设为 20%

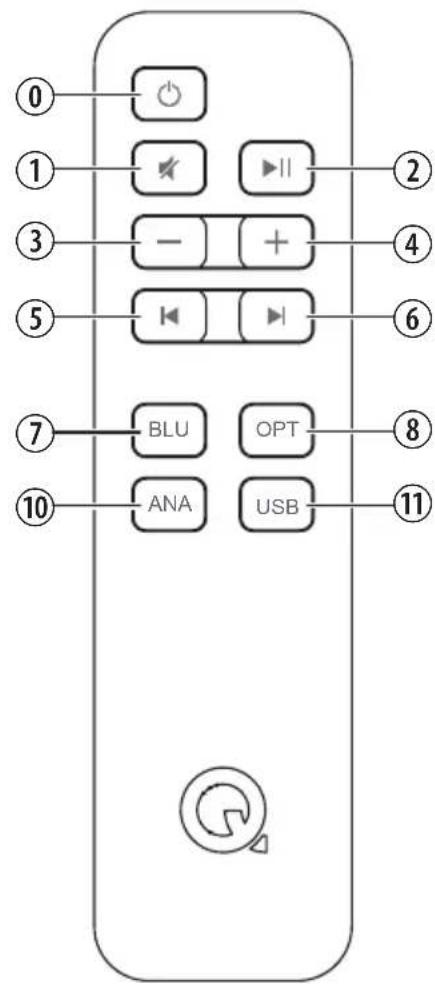

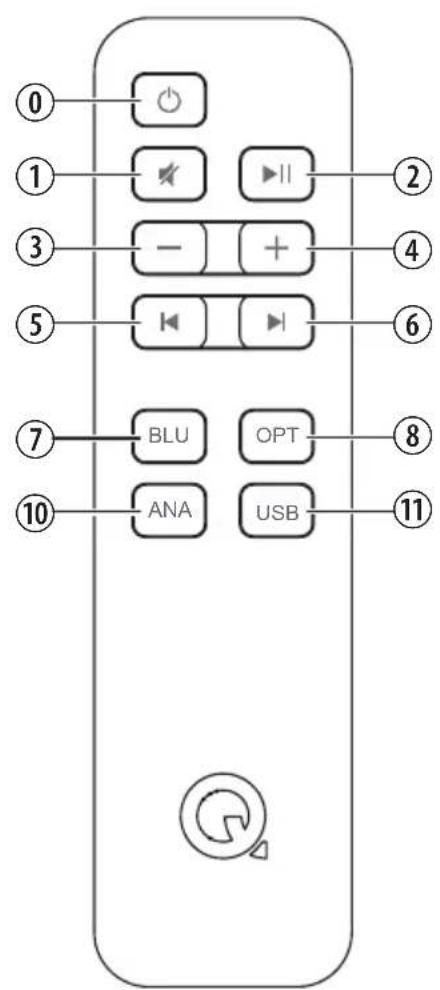

遥控器
1.
使系统进入待机状态，打开到光纤输入
2.
使扬声器静音/取消静音
3.
暂停/播放蓝牙或USB源上的音频
4.
短按可将音量减小一级
按住将持续减小音量
- +
短按可将音量增加一级
按住将持续增加音量
6.
后退一个曲目（蓝牙或USB源）
7.
前进一个曲目（蓝牙或USB源）
- BLU
选择蓝牙输入，长按可将系统设置为配对模式
- OPT
选择光纤输入
- ANA
选择模拟输入
- USB
选择USB输入
操作

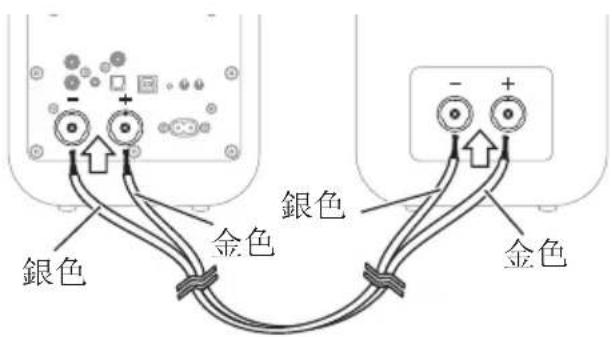

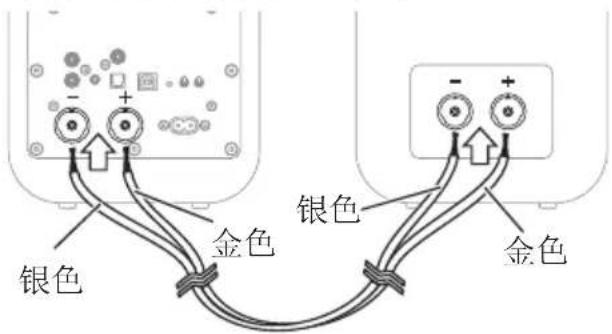

连接扬声器
首先，在两个扬声器之间连接随附的扬声器线。导线通过不同的颜色来标识正负极。确保始终在两端的正极使用金色导线，在负极使用银色导线。
扬声器位置和组装
只需将扬声器放在主收听位置任意一侧的合适的平坦表面上，两者最好相距约2.0-4.0米（2-4码）。
或者，可以将 Q M20 与 Q 3000Fsi 落地支架或 Q 3000WB 墙装支架（另售）一起使用，请按照这些支架随附的说明操作。
- 扬声器可以放置在右侧或左侧，只需正确设置左侧/右侧的开关即可。
调节均衡器开关
- 可根据您需要的低音水平调节扬声器的低音响应。低音水平会受到扬声器与墙壁、架子或角落之间的位置影响。可以在三个位置中分别试听M20扬声器的效果，然后选择最喜欢的音效。
这个位置可提供最大低音输出，适合扬声器放置在远离墙壁或角落的位置。
这个位置为低音输出提供一个中点，适合扬声器放置在墙壁附近或放在支架上。
这个位置可提供最低水平的低音输出，适合扬声器放置在房间的角落处。
可选的重低音扬声器
可以将重低音扬声器作为选件连接到重低音插座。重低音扬声器应包含电平和交叉频率控制。连接重低音扬声器后，播放一些低音内容良好的音乐并根据您喜欢的声音调节重低音扬声器控制。
开孔
QM20扬声器背部有开孔，设计的最佳工作环境是在其背部与墙壁之间留出一定空间（大约 200mm ）。如果将音箱紧靠墙/角落放置，则应该将泡沫塑料塞塞入背部的开孔中，以免低音过强。
- 确保将塞子妥善塞入开孔中而不要塞入过深。
您将发现低音减轻了，但解析度和低频延伸均有改善。
反复试验，了解自己的喜好，微调音箱位置，优化最终音响效果。
开机
- 将电源线连接到放大扬声器并插入主电源插座。
通电后，待机LED将点亮为红色。
- 要打开系统，按遥控器或控制面板上的 。
- 要将系统设置为待机，按遥控器上的或长按控制面板上的
自动待机
QM20系统具有省电自动待机功能。如果在二十分钟内没有播放音乐，系统将自动设置为待机状态。
操作
使用蓝牙播放音频
您可以使用许多蓝牙设备通过 Q M20 系统播放音频。首先，需要根据以下说明将您的蓝牙设备与扬声器配对。
- 按住遥控器上的蓝牙输入按钮，直到扬声器上的蓝色LED闪烁。或者，按放大扬声器背面的蓝牙按钮，LED将以蓝色闪烁。
- 选择设备上的蓝牙设置，并在设备中找到QM20IID。
- 在新的蓝牙设备列表中选择 Q M20 HD 设备。
连接后，LED 将停止闪烁并以蓝色常亮。 - 现在，您可以从您的设备播放音频。
与设备配对后，下次只需连接到QM20，它就会打开并选择蓝牙输入。
播放音频时，可以使用该设备、遥控器或放大扬声器上的按钮调节音量。还可以使用遥控器播放、停止和跳过曲目。
清除蓝牙配对列表
如果需要，可以执行以下步骤，从蓝牙配对列表内存中清除所有设备：
- 长按遥控器上的 BLU 音源按钮，将扬声器设置为蓝牙配对模式，LED 将以蓝色闪烁。
- 再次按住遥控器上的 BLU 音源按钮，直到 LED 熄灭，然后闪烁三次。
现在，蓝牙配对列表即从内存中清除，设备必须再次配对才能连接。
使用光纤数字输入播放音频
使用标准的TOSLINK 光纤电缆将数字音频源连接到放大QM20扬声器。
- 按遥控器上的 OPT 按钮或按扬声器上的按钮，直到 LED 以白色亮起。
可以使用遥控器或放大扬声器上的按钮调节音量。
使用模拟输入播放音频
- 使用唱机插孔或 3.5 ~mm 立体声插口连接模拟音频源。按遥控器上的 ANA 按钮或
按扬声器上的按钮，直到LED以绿色亮起。
可以使用遥控器或放大扬声器上的按钮调节音量。
使用USB输入播放音频
只需使用合适的USB A-B或USB C-B电缆将计算机设备连接到M20功放扬声器。USB驱动程序将自动加载并命名为“SPDIF Out(Q Acoustics M20)”或类似名称，选择此设备作为您的扬声器，音频就会通过M20系统播放。
当连接的USB源转为活跃状态时，M20将自动从待机或其他源切换至USB输入。通过有源USB集线器或分配器连接时不支持自动切换。
当活跃的USB源（通电）开始播放音频时，M20将自动从待机状态切换至USB输入。
如果计算机未自动安装驱动程序，可以手动更新：
通过以下网址从Q Acoustics 网站下载正确的USB驱动程序：
将文件保存到计算机，然后按照以下说明进行操作（针对Windows10）
- 打开“设备管理器”
- 在“声音、视频和游戏控制器”中选择“USB2.0 High-Speed True HD Audio”
- 选择“驱动程序”，然后选择“更新驱动程序”
- 选择“浏览计算机以查找驱动程序”，然后浏览到下载的文件夹并进行选择
- Windows将更新驱动程序
- 完成后，可以从扬声器选项中选择“SPDIF（USB2.0 High-Speed True HD Audio）”或“SPDIF Out（Q Acoustics M20）”。
- 打开音乐播放应用程序并开始欣赏。
可以使用M20遥控器调节音量，也可以在支持此功能的音乐播放应用程序上播放、暂停或跳过曲目。
操作
LED状态
| 红色 系统处于待机状态 | |
| 暗红色 系统处于深度待机状态 | |
| 白色 系统正在播放光纤音源 | |
| 白色,闪烁 正在调节音量 | |
| 白色,每3秒钟双闪一次 光纤输入正在接收无法播放的多通道或杜比数字音频 | |
| 蓝色 系统正在播放蓝牙音源 | |
| 蓝色,慢脉冲闪烁 未连接蓝牙设备 | |
| 蓝色闪烁 蓝牙配对模式 | |
| 蓝色,三闪 蓝牙配对列表已清除 | |
| 绿色 系统正在播放模拟音源 | |
| 黄色 系统正在播放 USB 音源 | |
| 源色(白、蓝、绿、黄)脉冲闪烁 | 已静音 |
规格
放大器性能
电源输出（<1%THD) 2x32W//4Ω
THD（在 20W / / 4 下）<0.2%
频率响应（DSP平整定形）
20Hz至 20kHz± 0.5dB
信噪比（辅助，A加权，最大音量，参考1W）
-81dB
模拟输入灵敏度（对于32W）. 395mV
模拟输入过载. 2.2V
迷你插口输入灵敏度（对于32W）. 220mV
迷你插口输入过载. 1.2V
重低音输出（100Hz，在32W主通道）：380mV
光纤输入. Toslink
光纤输入采样率范围. 24位/192kHz
USB输入采样率范围. 24位/192kHz
扬声器
外壳类型. 双向反射（有开孔）
中频驱动器. 125mm (5.0in)
高频扬声器. 22mm (0.9in)
交叉频率. 2.4kHz
频率响应（自由，-6dB）.55Hz-22kHz
电源
供电电压. 100V - 240V, 50-60Hz
最大功耗. 125W
待机功耗. <0.5 Watts
Bluetooth®
蓝牙规范. V5.0
音乐增强... apt X、aptX HD® apt X Low Latency、SBC、AAC
尺寸
宽x高x深）.170mm x 279mm x 296mm 6^11 / 16 ”x11”x115/8
重量
放大扬声器. 5.5kg 12lb 2oz
无源扬声器. 5.1kg 11lb 4oz
配件

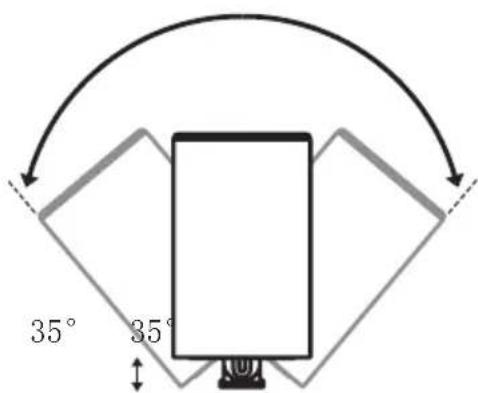

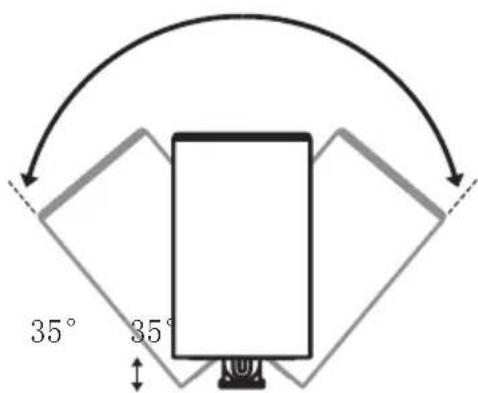

Q3000WB墙装支架 Q3000WB调节角度Q3000FSi落地支架
尺寸（宽 X 高 X 深）
70x159x99mm 2^3 / 4 x6/32" x37/8
5-45mm 3/16” -13/16
尺寸（宽 X 高 X 深）：250x682x290mm 9^7 / 8 x 29^13 / 16 x 1^17 / 16
保修
QM20系统自购买之日起享受1年材料和工艺缺陷的保修服务。在保修期内，经特约分销商或代理商检查确认存在故障的任何产品，将由Q Acoustics自行确定是进行维修还是更换。
误用和正常损耗不在保修范围内。
需要维修的商品应首先退回当地经销商处。如果无法退回商品，请联系当地Q Acoustics或特约分销商，以确定正确的保修程序。如果可能，请使用原包装将产品退回，因为在送往维修中心途中所出现的损坏将不在保修范围内。保修不会以任何方式影响您的法定权利。
您可通过在 www.qacoustics.co.uk/register 上登记您的产品，将保修期延长到2年。
联系信息
总公司
Q Acoustics
Woodside 2
Dunmow Road
Bishops Stortford
Hertfordshire, UK
CM23 5RG
知识库
对于本手册中不包含的任何其他信息、支持问题和/或请求，请访问我们的在线知识库门户网站：
support.qacoustics.co.uk
服务信息
重要資訊－請細心閱讀 1
正確棄置本產品 1
維修 2
英国用户重要通知 2
附註. 2
美國聯邦通訊委員會（FCC）聲明（適用美國客戶） 2
加拿大工業部聲明（適用加拿大客戶） 2
简介. 3
包装内容物 3
功能概要 4
揚聲器後方連線及控制 5
揭聲器控制 6
遥控器控制 6
操作. 7
揚聲器之間連線 7
揭聲器放置及安裝 7
調整EQ域開關 7
自動待機 7
使用蓝牙播放音讯 8
清除蓝牙配對列表 8
使用光學數字模式播放音訊 8
使用類比模式播放音訊 8
使用USB連接埠播放音訊 8
LED 燥狀態 9
規格. 9
擴大機性能 9
扬聲器 9
電源 9
蓝牙 9
尺寸 9
重量 9
配件. 10
保養. 10
聯絡方式 10
總公司 10
知识库 10
服務資訊 10
安全資訊
重要資訊－請細心閱讀
此符號表示，本機件附帶之文字資料含有重要操作及維護指引。
此符號表示，本機件內帶有可構成觸電風險之危險電壓。
本設備屬第11類或雙重絕緣設備。該設備之設計使其無需連接安全接地線。
閱讀這些指引說明並予以保存。
留意所有經過並遵循一切指引。
切勿在有水地方附近使用本設備。
僅限使用乾燥的軟布清潔。
切勿阻塞通風口。
按照製造商之指引說明安裝。
切勿在諸如散熱器、熱記錄器、暖爐或其他散熱設備（包括擴大機）等產生熱量之熱源附近安裝。
保護主電源線免受踩踏或擠壓，特別是插頭、便利插座以及從散熱設備引出的地方。
僅使用製造商指定之附件/配件。
僅使用製造商指定，或與散熱設備一同出售的推車、支架、三腳架、托架或桌面。在使用推車時，務必小心移動推車/散熱設備組件，以避免因翻倒而受傷。
在雷雨天氣期間或長期不使用時，請拔出本機電源。
切勿破壞極性插頭或接地式插頭。極性插頭有兩片觸片，一片較另一片寬。接地型插頭有兩片觸片及第三個接地插腳。較寬的觸片或第三個接地插腳乃專為您的安全而設。如所提供之插頭不適合您的插座，請諮詢電工或更換原有插座。
不得在本產品上放置諸如蠟燭等明火源。
電池（電池組或已安裝之電池）不得受過多熱量影響，例如太陽照射、明火或類似熱源。
請注意設備上的所有警告字眼，無論任何情況均不得拆解設備或移除封蓋，以方式起火或觸點風險。
木機件的主電源工作電壓已在背面銘牌標示。請在檢查電壓是否與主電源相同之後連接主電源。
注意：未經製造商許可而加以更換或修改，或會引致用戶操作本設備之權限失效。
注意：使用未有在此列出的控制、调整或執行步驟，或會引致出現危險。
警告：交流電輸入連接器應作為安全斷開設備使用。須在易於觸及之處安裝。
警告：為減少起火及觸電之風險，請勿將本產品暴露在雨水或潮濕環境下。請勿讓本產品掉落或滲水，同時不得在其上放置裝有液體的物件（例如花瓶）。
為避免窒息危險，請將所有包裝及膠袋放置於遠離嬰孩之處。
第三方：萬一您須將本產品轉交予第三方，請在本產品中附上這些操作指引說明。
正確處置本產品
此標記表明，在整個歐盟範圍內，本產品不得與其他家居廢物一同棄置。為防止無法控制的廢物棄置對環境及人類健康可能造成的傷害，請以負責任的方式將其作回收處理，以推動物
質資源之可持續再利用。如要退回已使用之設備，請使用回收收集系統或聯絡購買本產品時之零售商。他們可透過對環境安全之方式將本產品予以回收。
安全資訊
維修
請將維修服務交予合資格人員執行。
如以任何方式損毀設備，例如電源線或插頭損壞、機件被潰水或有異物進入，均需予以維修，該設備在跌落後會無法正常運作。
需維修之設備應交回您所在區域的供應商或維修代理。
英國用戶重要通知
英式電源線應採用配有3A保險線的英國認可電源插頭作為連線終端。如需更換保險線，請使用獲ASTA或BSI許可、額定電流為3A的BS1362保險線。
附註
美國聯邦通訊委員會（FCC）聲明（適用美國客戶）
本設備符合FCC規則第15部分。操作須符合以下兩個條件：（1）本設備不得引起有害之干擾，且（2）本設備須接受任何已接收之干擾，包括可能引致意外操作之干擾。
本設備經測試證明符合FCC規則第15部分所規定之B級數字設備規限。此等規限旨在提供合理保護，以防住宅內安裝的有害干擾。本設備產生、使用，並可發出無線電頻率能量，如不依據指引手冊安裝及使用，或會對無線電通訊構成有害干擾。然而，在特定安裝中不受干擾則無法保證。如本設備確實對無線電廣播或電視接收構成有害干擾（可關閉再開啟設備以確認），則鼓勵用戶採取下列一項或多項措施以修正干擾：
- 調整接收天線方向或重新安置天線。
- 增加設備與接收器之間的間隔。
- 將設備接入與接收器所連結的插座不同的另一插座。
· 諡詢經銷商或有經驗之無線電廣播/電視機技工獲取協助。
注意！未經製造商明確許可而對本設備加以更換或修改，則會引致用戶操作本設備之權限失效。
本設備符合針對非控制環境的FCC輻射暴露限定。安裝及操作本設備時，散熱器與您的身體之間須至少保持 20cm 距離。
加拿大工業部聲明（適用加拿大客戶）
CAN 1CES-3 (B)/NMB-3(B)
該裝置符合RSS102第2.5節常規評估限制之豁免事項，且完全符合RSS-102RF之規定。用戶可從加拿大工業部獲取射頻發射及合規之資訊。
此裝置符合加拿大工業部豁免許可之RSS標準。操作須符合以下兩個條件：
- 本設備不得引起有害之干擾，且
- 本設備須接受任何已接收之干擾，包括可能引致意外操作之干擾。
台灣NCC警語：
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
简介
感謝選購Q Acoustics M 20 HD 無線音樂系統。
本手冊旨在引導您完成設定及安裝，且將有助實現產品性能最佳化。
在安裝及使用前，請詳盡閱讀各項指引、重要安全資訊及警告，以保證本產品之操作安全且滿意。
QM20 系統結合了卓越的立體聲性能與方便的連線及綜合擴大機。
包装内容物
1x擴大機揚聲器1x無源揚聲器1x遙控器
2x 發泡膠
2 遥控器電池
1x 英式電源線*
1x歐式電源線*供應之電源線會因市場版本而異。
1x4m揚聲器訊號線
1x用户手册
功能概要
有線連線
- 類別音訊輸入 - 立體聲唱頭插槽或 3.5mm 立體聲接頭可供連接諸如 CD 播放機等外部類比音訊
- 光學數字模式輸出 - 可供連接諸如電視機等外部數字音訊來源
- 揚聲器輸出 - 立體聲 4mm 插槽，可供從擴大機揚聲器連接至無源揚聲器
- USB連接埠 - USB type B插槽，可供連接電腦設備
- 重低音輸出 - 唱頭超低音揚聲器輸出，可供連接外部超低音揚聲器。
無線連線
- 藍牙® HD -國際通用無線連線，用於各種相容設備的串流音訊。
- 音訊 / 視訊遙控協定 (AVRCP) - 可同步您設備的音量及靜音控制的藍牙控制通道，可輕鬆整合我們的 Q Acoustics 揚聲器。
遥控器電池
放入或更换電池
- 沿圖示方向將電池蓋從遙控器滑出。
- 將電池蓋取離遙控器。
- 移除失效電池（如有需要）。
- 按所示極性装入新電池。
更换新電池時，務必使用同一種 AAA 電池。
建議使用韌性電池。其他種類電池可能出现漏液並引致損壞。
電池棄置
遵照您所在地區之回收法規棄置已使用之電池。切勿將電池短路，或投入水體、一般垃圾或明火中。
音響組件
左/右位置開關-啟用擴大機揚聲器，讓其與放置為左方或右方的揚聲器配對（以靠近電源插座位置者為準）。
EQ域開關-供用戶控制EQ設定，以達至最佳聲音效果。這可依據揚聲器位置、安裝情況及用戶喜好加以變更。
主要項目
揚聲器後方連線及控制
- 類比唱頭
連接類比音訊源
- 類比 3.5mm 接頭
連接類比音訊源（停用從唱頭插槽）
- 光纖端子
連接數字光纖音訊源
- 揭聲器輸出
連接無源揚聲器
- 重低音
連接選裝外部超低音揚聲器
- USB連接埠
連接電腦音訊源
- 揭聲器位置
從收聽位置選擇房間中的左側或右側位置
- EQ域開關
調節揚聲器的低音效果
- 蓝牙
按下以進入BT配對模式
- 交流電源
連接主電源 100v - 240v
主要項目
揚聲器控制
- 待機/播放源
按下開關開機，長按以設定為待機狀態
按下以更换播放源
當待機狀態進入深層待機狀態時，請以更長的時間按下
- -
按下以單步指令降低音量
按下並按住以持續降低音量
- +
按下以卍步指令升高音量
按下並按住以持續升高音量
附註：同時按下一及 + 可將音量設定為 20%。
遥控器
1.
讓系統進入待機狀態，開啟光纖輸入
2.
將揚聲器設為靜音/取消靜音
3.
在蓝牙或USB播放源暂停/播放音訊
- 一
短按以單步指令降低音量
按下並按住，將會持續降低音量
- +
短按以單步指令升高音量
按下並按住，將會持續升高音量
6.
在蓝牙或USB播放源返回上一曲目
7.
在蓝牙或USB播放源跳至下一曲目
- BLU
選取藍牙輸入，長按將系統設為配對模式
- OPT
選取光纖輸入
- ANA
選取類比輸入
- USB 连接埠
選取 USB 輸入
操作
揚聲器之間連線
首先，以所提供的揚聲器線繫連接兩個揚聲器。這些繫線以不同顏色區分 + 及 -兩極。務必保證兩端連結之極性相同，金色繫線為 +，銀色繫線為 -。
揚聲器放置及安裝
只需將揚聲器放在主收聽器任意一側的一個適當平面，最佳距離為2.0-4.0米（2-4碼）。
此外，您可依據此處所提供指引，將Q M 20 與 Q 3000FSi 落地支架或 Q 3000WB 墻面支架（單獨使用）一同使用。
- 擬大機揚聲器可放置於左側或右側的任意一側，只需正確設定左側/右側開關即可。該可供為擴大機揚聲器設定左側或右側通道。
調整EQ域開關
- 您可調節揚聲器的低音效果，以適應您所需的低音水平，這受揚聲器相對牆壁、支架或角落的位置的影響。嘗試在這三個位置的每一個收聽您的M20揚聲器，並選擇您認為最為理想的一個。
1 這一位置的低音輸出最多，如揚聲器遠離牆壁或角落，則適合放置。
1 這一位置的低音處於中間點，如揚聲器靠近牆壁或有支架供放置，則適合放置。
1 這一位置的低音輸出最少，如揚聲器放置於房間角落，則適合放置。
可選裝超低音揚聲器
可將可選裝的超低音揚聲器接入 SUB 插座。超低音揚聲器應包含電平及分頻控制。連接超低音揚聲器後，播放具有良好低音內容的音樂，並將超低音揚聲器控制調節至您喜愛的聲音。
連接埠減幅
Q M 20 揚聲器為後置式設計，在其後方留出部分空間以發揮最佳效果，例如，距離牆體 200mm 。如將揚聲器放置於靠近牆壁/角落的地方，則應在後部連接墜放入，否則可能出现低音過多的情況。
務必將塞頭塞入連接埠並塞緊，但不要塞入過深。
您會看見低音等級已降低，但清晰度和低音擴展性卻增加了。
做一個實驗看一下您喜歡什麼，並對揚聲器位置略為加以改變，以讓最終結果得以最佳化。
接通電源
- 將電線連結至擴大機揚聲器並插入主插座。
當電源接通，待機LED即變紅。
要開啟系統，按下遙控器或控制台的按钮。
要將系統設為待機，按下遙控器的或控制台的。
自動待機
QM20 系統含有一項節能自動待機功能。如在二十分鐘內未有播放任何音樂，則系統自動設定為待機。
操作
使用蓝牙播放音訊
您可使用藍牙設備透過 QM20 系統播放音訊。首先，您須依照下列指引將揚聲器配對您的藍牙裝置。
- 按下並按住遙控器上的藍牙輸入按鈕，直至揚聲器上的藍色 LED 燒閃動。抑或，按下擴大機揚聲器背後的藍牙按鈕，LED 燒會閃動藍色燈光。
- 在您的設備選擇藍牙設定，然後在設備列表中尋找 QM 20 ID。
-
在新的藍牙設備列表中選取 Q M 20 HD 設備。
在連線後，LED 燮會停止閃動並保持亮起藍色燈。 -
您現可從您的設備播放音訊。
當您已將設備配對，即可在下一次連線 Q M 20 時開啟並選擇藍牙輸入。
播放音訊時，您可使用該設備、遙控器或擴大機揚聲器上的按鈕更改音量。您亦可使用遙控器播放、暫停或跳過曲目。
清除蓝牙配對列表
如有需要，您可使用以下步骤清除蓝牙配對列表記憶的所有設備：
- 長按遙控器上的 BLU 播放源按鈕讓揚聲器進入藍牙配對模式，LED 營即會閃動藍色燈。
- 再一次按下並按住遙控器上的 BLU 播放源按鈕，直至 LED 燥完全熄滅然後閃動三次。
藍牙配對列表現已從記憶中清除，因此須重新配對設備方可連線。
使用光學數字模式播放音訊
使用標準 TOSLINK 光纖纖線將您的數字音訊播放源連接至擴大機 QM20 揚聲器。
- 按下遥控器上的 OPT 按钮，或按下揚聲器上的按钮，直至 LED 燒亮起白色燈。
您可使用遙控器或擴大機揚聲器上的按鈕更改音量。
使用類比模式播放音訊
- 使用唱頭插槽或 3.5mm 立體聲接頭插槽連接您的類比音訊播放源。按下遙控器上的ANA按鈕，或按下揚聲器上的按钮，直至LED燈亮起綠色燈。
您可使用遥控器或擴大機揚聲器上的按鈕更改音量。
使用USB連接埠播放音訊
只要使用適當的USB A-B或USB C-B充電線，從電腦裝置連接至M20擴大機揚聲器。USB驅動程式會自動載入，並命名為「SPDIF Out (Q Acoustics M20)」或類似名稱，將此裝置選為您的揚聲器，然後就會透過M20系統播放音訊。
常連接的USB播放源啟用時，M20將從待機或另一播放源自動切換至USB輸入源。透過接電USB集線器或分配器連接時，無法支援自動切換。
當啟用的 USB 播放源（接通電源）開始播放音訊時，M20 將從待機自動切換至 USB 輸入源。
如果電腦沒有自動安裝驅動程式，您可手動更新：
在Q Acoustics 网站下載正確 USB 驱動程式，網址為：
將該檔案保存在您的電腦，然後遵循此等 Windows 10 指引
- 打開「設備管理員」
- 在「聲音、影片及遊戲控制」中選擇「USB2.0 High-Speed True HD Audio」
- 選擇「驅動程式」，然後「更新驅動程式」
- 選擇「在我的電腦尋找驅動程式」，然後找到已下載的資料匣，接著選取該項
- Windows 將在之後更新驅動程式
- 完成後，您可從揚聲器選項中選擇「SPDIF (USB2.0 High-Speed True HD Audio」或「SPDIF Out (Q Acoustics M20)」。
- 開啟您的音樂播放應用程式並盡情欣賞。您可使用 M20 遥控器以調節音量，亦可在支援此功能的音樂播放應用程式上播放、暫停或跳過曲目。
操作
LED 熔狀態
| 紅色 系統處於待機狀態 | |
| 深紅色 系統處於深度待機狀態 | |
| 白色 系統正在播放光纖播放源 | |
| 白色, 閃動 調節音量 | |
| 白色, 每隔 3秒閃動兩次 光纖輸入正在從多條通道接收訊號, 或正在接收無法播放的杜比數字音訊 | |
| 藍色 系統正在播放藍牙播放源 | |
| 藍色, 紧慢跳動 未有連接藍牙設備 | |
| 藍色, 閃動 藍牙配對模式 | |
| 藍色, 閃動三次 藍牙配對列表已清除 | |
| 綠色 系統正在播放類比播放源 | |
| 黄色 系統正在播放 USB 播放源 | |
| 播放源顏色 (白色、藍色、綠色、黃色) 間隔跳動 | 靜音 |
規格
擴大機性能
頻率響應（DSP設為平坦模式）20Hz至 20kHz± 0.5dB
訊噪比（aux接口、A-Wtd、最大音量、参考功率1W）……>81dB
類比輸入靈敏度（適用於32W）…… 395mV
類比輸入過載. 2.2V
迷你插孔輸入靈敏度（適用於32W） 220mV
迷你插孔輸入過载. 1.2V
重低音輸出（100Hz，位於32W主通道）
光纖輸入端子. TOSLINK
光纖輸入取樣頻率. 24bit/192kHz
USB連接埠輸入取樣頻率.....24bit/192kHz
揚聲器
附件類型. 2-向反射（經移植）
中音揚聲器. 125mm（5.0吋）
高音揚聲器. 22mm (0.9吋)
交越频率. 2.4kHz
頻率響應（自由，-6dB）.55Hz - 22kHz
電源
供电電壓. 100V - 240V, 50-60Hz
最大功耗量. 125W
待機功耗量. <0.5 Watts蓝牙®
蓝牙規格. V5.0
音樂播放工具.....aptX，aptX HIDapt X低延遲、SBC、AAC
尺寸
（宽x高x深）.170mm x 279mm x 296mm
尺寸（宽 X 高 X 深）：
70x159x99mm 2^3 / 4 x69/32" x37/8
5-45mm 3/16” -13/16
尺寸（宽 X 高 X 深）：250x682x290mm 9^7 / 8 x 29^13 / 16 x 1^17 / 16
保養
QM20 系統保養期為購買之日起計一年，保養範圍為材料及製造缺陷。在保養期内，Q Acoustics 將會全權決定為經公司，或指定經銷商或代理檢測有缺陷的產品予以修理或更換。
濫用及正常磨損不屬於保養範圍。
需修理的貨品應首先退回之前售出貨品的供應商。如若此項不可行，請聯絡Q Acoustics或其在您所在地的指定分銷商，以確認正確的保養程序。請盡可能以原有包裝退回本產品，因運輸至維修中心的過程中所受損壞不屬於保養範圍。保養不會以任何方式影響您的合法權利。
可在以下網址登記，以將保養期延長至2年：
本手冊未涵蓋之其他額外資訊、支援問題及/或申請，請瀏覽我們的知識庫入口：support.qacoustics.co.uk服務資訊
