| Marca | Q-ACOUSTICS |
| Modello | M20 HD |
| Tipo di prodotto | Sistema di altoparlanti wireless amplificato stereo |
| Tipo di altoparlante | Reflex 2 vie (a contro risonanza) |
| Potenza di uscita | 2 x 32 W (< 1% THD) |
| Risposta in frequenza | 20 Hz - 20 kHz (± 0,5 dB, DSP piatto) |
| Risposta in frequenza (campo libero, -6 dB) | 55 Hz - 22 kHz |
| Connettività cablata | Ingresso analogico (phono/3,5 mm), ingresso ottico Toslink, ingresso USB-B, uscita subwoofer |
| Connettività wireless | Bluetooth 5.0 con aptX HD, aptX Low Latency, AAC, SBC |
| Formati audio supportati (USB/ottico) | Fino a 24 bit / 192 kHz |
| Equalizzatore integrato | 3 posizioni regolabili (max, centrale, min) per regolazione dei bassi |
| Funzione standby automatico | Dopo 20 minuti di inattività |
| Dimensioni (L x A x P) | 250 x 682 x 290 mm (per altoparlante) |
| Peso altoparlante amplificato | 5,5 kg |
| Peso altoparlante passivo | 5,1 kg |
| Alimentazione | 100-240 V, 50-60 Hz |
| Consumo massimo | 125 W |
| Consumo in standby | < 0,5 W |
| Accessori inclusi | Cavo altoparlante 4 m, 2 cavi di alimentazione (UE/UK), tappi in schiuma, telecomando con pile, guida all'uso |
| Garanzia | 1 anno (estensibile a 2 anni con registrazione) |
| Manutenzione e pulizia | Pulire solo con un panno morbido e asciutto |
| Sicurezza | Doppio isolamento classe II, non esporre all'acqua, scollegare durante i temporali |
Domande frequenti - M20 HD Q-ACOUSTICS
Domande degli utenti su M20 HD Q-ACOUSTICS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale M20 HD - Q-ACOUSTICS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. M20 HD del marchio Q-ACOUSTICS.
MANUALE UTENTE M20 HD Q-ACOUSTICS
DICHIARAZIONE DI CONFORMITA CE
I prodotti M20 sono conformi alle seguenti direttive CEE, ai loro strumenti di legge di supporto e alle norme pertinenti ove applicabili come segue
Direttiva 2004/108/CE del Consiglio CE sulla compatibilità elettromagnetica
Standard applicabili con relative modifiche: EN55032 EN55035
Direttiva 2006/95/CEE sulla bassa tensione
Standard applicabile con relative modifiche: EN62368
UE Wireless: EN300328 / EN301489, IEC62321
Fase 1 dell'allegato II del Regolamento della Commissione CE (ErP) n. 1275/2008
Sommario
Informazioni per la sicurezza 1
Informazioni importanti: si prega di leggere con attenzione. 1
Corretto smaltimento del prodotto 1
Manutenzione. 2
Informazione importante per gli utenti nel Regno Unito 2
Note. 2
Dichiarazione FCC (per clienti USA) 2
Dichiarazione Industry Canada (per clienti canadi) 2
Introduzione 3
Contenuto della confezione 3
Riepilogodellecaratteristiche 4
Connettivita cablata 4
Connettivita wireless 4
Acustica. 4
Batterie telecomando 4
Legendada 5
Collegamenti e comandi posteriori degli altoparlanti. 5
Comandi degli altoparlanti 6
Telecomando. 6
Funzionamento 7
Collegamento tra gli altoparlanti 7
Posizione e montaggio dell'altoparlante 7
Standby automatico 7
Riproduzione audio tramite Bluetooth 8
Cancellazione dell'elenco di accoppiamento Bluetooth 8
Riproduzione audio tramite digitale ottico 8
Riproduzione audio tramite analogico 8
Riproduzione audio tramite USB 8
Stati dei LED. 9
Specifiche 9
Prestazioni dell'amplificatore 9
Altoparlanti 9
Potenza 9
Bluetooth® 9
Dimensioni 9
Peso 9
Accessori 10
Garanzia 10
Contattaci 10
Sede 10
Knowledge base (Base di conoscenza) 10
Informazioni sull'assistenza 10
Informazioni importanti: si prega di leggere con attenzione
Questo symbolo indica che vi sono importanti istruzioni per il funzionamento e la manutenzione nel manuale che accompaniesa il presente prodotto.
Questo significato indica che all'interno di questo dispositivo è presente una tensione pericolosa che costituisce un rischio di scosse elettriche.
Si tratta di un'apparecchiatura elettrica di Classe II o con doppio isolamento. Essa è stata progettata in modo tale da non richiedere un collegamento a terra di sicurezza.
Leggere e conservare le presenti istruzioni.
Prestare attentione a tutte le avventenze e seguire tutte le istruzioni.
Nonutilizzarequestodispositivovicinoall'acqua.
Pulire escludamente con un panno morbido asciutto.
Non ostruire nessuna delle aperture per la ventilazione.
Installare in conformità alle istruzioni fornite dal produttore.
Non installare nei pressi di fonti di calorie, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calorie.
Proteggere il cavo di alimentazione in modo che non possa essere calpestato o schiacciato, in particolare in corrispondenza delle spine, delle prese di collegamento e dei punti di uscita dall'apparecchio.
Utilizzare esclusivamente attacchi/accessori specifici dal produttore.
Usare solo con carrello, supporto, treppiede, staffa o tavola specificati dal produttore, o venduti con il dispositivo. Quando si utilizes un carrello, prestare cautela dello spostare il carrello / il dispositivo per evitare lesioni da ribaltamento.
Scollegare l'unità durante i temporali o in caso di inutilizzato per periodi di tempo prolongati.
Non prompressare la funzione di sicurezza della spina di tipo polarizzato o con messa a terra. Una spina polarizzata è dotata di due lame, di cui una più ampia dell'altra. Una spina con messa a terra è dotata di due lame più un terzo polo per la terra. La lama più ampia o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non è adatta alla propria presa elettrica, consultare un elettricista per la sostituzione della presa obsoleta.
Non posizionare sul prodotto alcuna sorgente di fiamma viva, ad esempio candele.
Le batterie (un pacco batteria o batterie installate) non devono essere sottoposte a calore eccessivo come luce solare, fuoco o similii.
Prendere notadiutellevavertenzepresentisull'apparecchiatura;non smontare l'unito o rimuoverelecoperture in alcun caso al fine di evitare il rischio diincendio o di scariche elettriche.
La tensione di rete operativa di但这a unità è indicata su una targhetta sul retro dell'unità. Prima di collegare alla rete elettrica, verificare che la tensione sia la stessa della rete elettrica.
Attenzione: Cambiamenti o modifiche non espressamente appraise dal produttore sono invalidare la facoltà dell'utilizzatore di azionare quello dispositivo.
Attenzione: L'utilizzo di controllingi o regolazioni o l'esecuzione di procedure diverse da quale specificate nel presente documento cui provocare un'esposizione pericolosa.
Avvertenza: Il connettore di ingresso CA è utilizzato come dispositivo di scollegamento di sicurezza. Esso deve essere facilemente accessibile dopo l'in INSTALLazione.
Avvertenza: Al fine di ridurre il rischio di incendio o di scosse elettriche, non esporre il prodotto alla pioggia o all'umidità. Questo prodotto non deve essere esposto a gocciolamenti o spruzzi e nessun oggetto pieno di liquidi, ad esempio un vaso di fiori, deve essere collocato sul prodotto.
Al fine di evitare il rischio di soffocamento, tenere lontano alla portata di neonati e bambini tutti i sacchetti di polietilene e gli imballaggi.
Terze parti: Nel caso improbabile, in cui il prodotto venga passato a una terza parte, consegnare le presenti istruzioni di funzionamento assieme al prodotto.
Corretto smaltimento del prodotto
Questo marchio indica che, su tutto il territorio UE, il prodotto non deve essere smaltito assieme ad altri rifiuti domestici. Al fine di evitare possibili danni all'ambiente o alla salute umana dovuti allo smaltimento incontrolato dei rifiuti, riciclare il prodotto
responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzato i sistemi di reso e raccolta oppure contattare il rivenditore presso cui è stato effettuato l'acquisto. Il rivenditore può ridirare il prodotto per attuarne il ricicchio in condizioni ambientali sicure.
Informazioni per la sicurezza
Manutenzione
Per la manutenzione, richiedere l'assistenza di personale qualificato.
La manutenzione è necessaria nel caso in cui l'unità venga in qualsiasi modo danneggiata, ad esempio quando il cavo o la spina di alimentazione sono danneggiati, vengono versati liquidi sul prodotto, sono caduti oggetti all'interno dell'unità, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.
L'equipaggiamento per la manutenzione deve essere restituito al fornitore, o al rappresentante di zona.
Informazione importante per gli utenti nel Regno Unito
Il cavo di alimentazione per il Regno Unito termina con una spina approvata dotata di fusibile a 3 A. Se è necessario sostuire il fusibile, occorre utilizzato un fusibile di tipo BS1362 a 3 A appropriato ASTA o BSI.
Note
Dichiarazione FCC (per clienti USA)
Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetti alle due condizioni seguenti: (1) quello dispositivo potrebbe non causare interferenze dannone e (2) quello dispositivo deve accettare qualiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.
Questa apparecchiatura è stata testata e trovata conforme ai limiti di un dispositivo digitale della Classe B, in conformità alla parte 15 delle norme FCC. Questi limiti sono designati a fornire una protezione ragionevole contro interferenze dannone in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata eutilizzata conformmente al manuale di istruzioni, potrebbe causare interferenze dannone alle comunicazioni radio. Tuttavia, non esiste alcuna garanzia che non si verificchio interferenze in una particolare INSTALLazione. Se questa apparecchiatura causa interferenze dannone alla ricezione radio o tevisiva, che possono essere determinate accendendo e spegnendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando almeno una delle seguenti misure:
Riorientare oripositionare I'antenna ricevente.
- Aumentare la distanza tra apparecchiatura e ricevitore.
- Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per ricevere assistenza.
ATTENZIONE! Qualsiasi cambiamento o modifica apportata a quello dispositivo che non sia espressamente APPROVATO/a dal produttore cui annullare l'autorizzato dell'utente a utilizzato l'apparecchiatura.
Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni della FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distance minima di 20 cm tra il radiatore e il proprio corpo.
Dichiarazione Industry Canada (per clienti canadesi)
CAN ICES-3 (B)/NMB-3(B)
Il dispositorio soddisfa l'esenzione dai limiti di valutazione ordinaria stabiliti nella sezione 2.5 di RSS 102 ed è pienamente conforme a RSS-102 RF. Gli utenti sono ottenerie informazioni sull'esposizione a RF e sulla conformità da Industry Canada.
Questo dispositivo è conformeagli standard RSS esenti da licenza di Industry Canada. Il funzionamento è soggetti alle due condizioni seguenti:
- Questo dispositorio potrebbe non causere interferenze dannose e
- Questo disposativo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che potrebbero causare un funzionamento indesiderato.
Introduzione
Grazie per aver acquistato ilsystema musica wireless Q Acoustics M 20 HD.
Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione dell'unità e di aiutarlo ad ottenere dal prodotto le prestazioni ottimali.
Si prega di leggere conattenzione le istruzioni, le informazioni e avventenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.
IIsystemaQM20unisce prestazioni audio stereo eccezionali ad una comoda connettività amplificazione integrata.
Contenuto della confezione

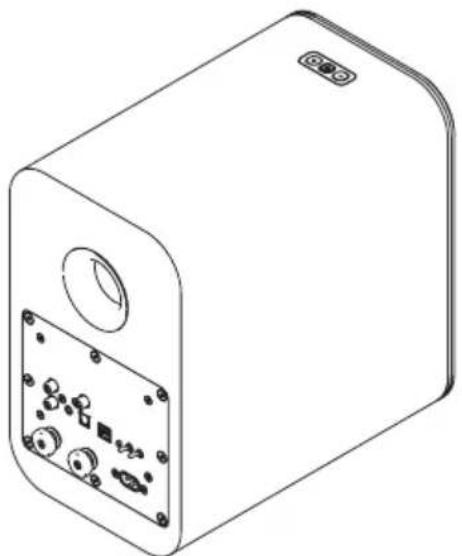

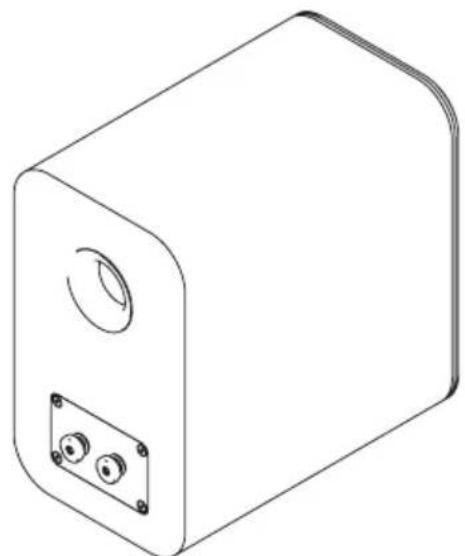

1 altoparlante amplificato 1 altoparlante passivo 1 telecomando
2 inserti di schiuma
1 cavo di alimentazione UK*
1 cavo di alimentazione UE*
*I cavi di alimentazione forniti possono variare a seconda della versione del mercato.
1 cavod 4 m per altoparlanti
1 manuale dell'utente
Riepilogo delle caratteristiche
Connettivita cablata
- Input audio analogico - Le preset stereo fono o i jack stereo da 3,5 mm consentono il collegamento ad una sorgente audio analogica esterna come unlettore CD
- Input digitale ottico- Consente la connessione a una sorgente audio digitale esterna come una TV
- Uscita altoparlante - Prese stereo da 4 mm, che consentono il collegamento dall'altoparlante amplificato all'altoparlante passivo
- USB - Una presa USB di tipo B, che consente il collegamento a un computer
- Uscita Sub - Un'uscita subwoofer fono per connessione ad un subwoofer esterno.
Connettivita wireless
- Bluetooth® HD - Una connessione internazionale wireless utilizzata per lo streaming di audio da tutti i dispositivi compatibili
AVRCP - Protocollo di controlo Bluetooth che sincronizza il controllo volume e muto del dispositivo per una facile integrazione dell'altoparlante Q Acoustics.
Acustica
Interruttore di posizione sinistra / destra: consente di posizionare l'altoparlante amplificato come altoparlante sinistro o destro della coppia di altoparlanti, a seconda di quale sa il più vicino a una presa di corrente.
Switch EQ - Controllo utente dell'impostazione EQ per un'ottima performance acustica. Variabile a seconda della posizione e del montaggio dell'altoparlante o delle preferenze dell'utente.
Batterie telecomando

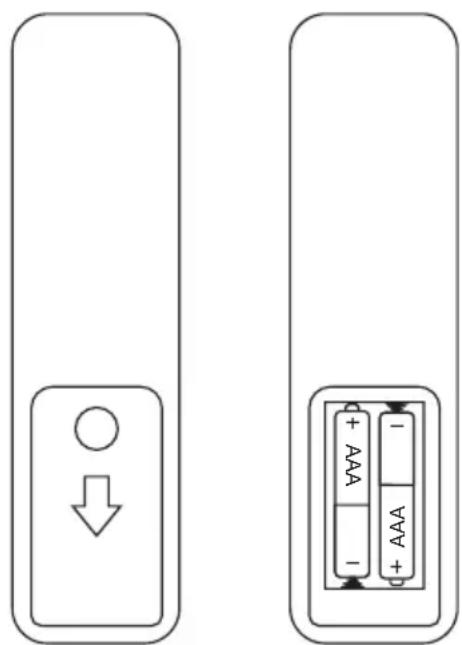

Inserimento o sostituzione delle batterie
- Far scorrere il coperchio delle batterie dal telecomando nella direzioneindicata.
- Sollevare il coperchio del telecomando.
- Rimuovere le batterie scadute (se necessario).
- Inserire nuove batterie rispettando la polarità come indicato.
Quando si sostituiscono le batterie,utilizzare solo lo stesso tipo AAA.
Si consigliano batterie alcaline. Altri tipi di batterie potrebbero perdere liquido e causare danni.
Smaltimento delle batterie
Smaltire le batterie usate rispetto ando le normative sul riciclaggio nella propria zona. NON cortocircuitare le batterie ne gettarle nell'acqua, nei rifiuti comuni o nel fuoco.
Legenda

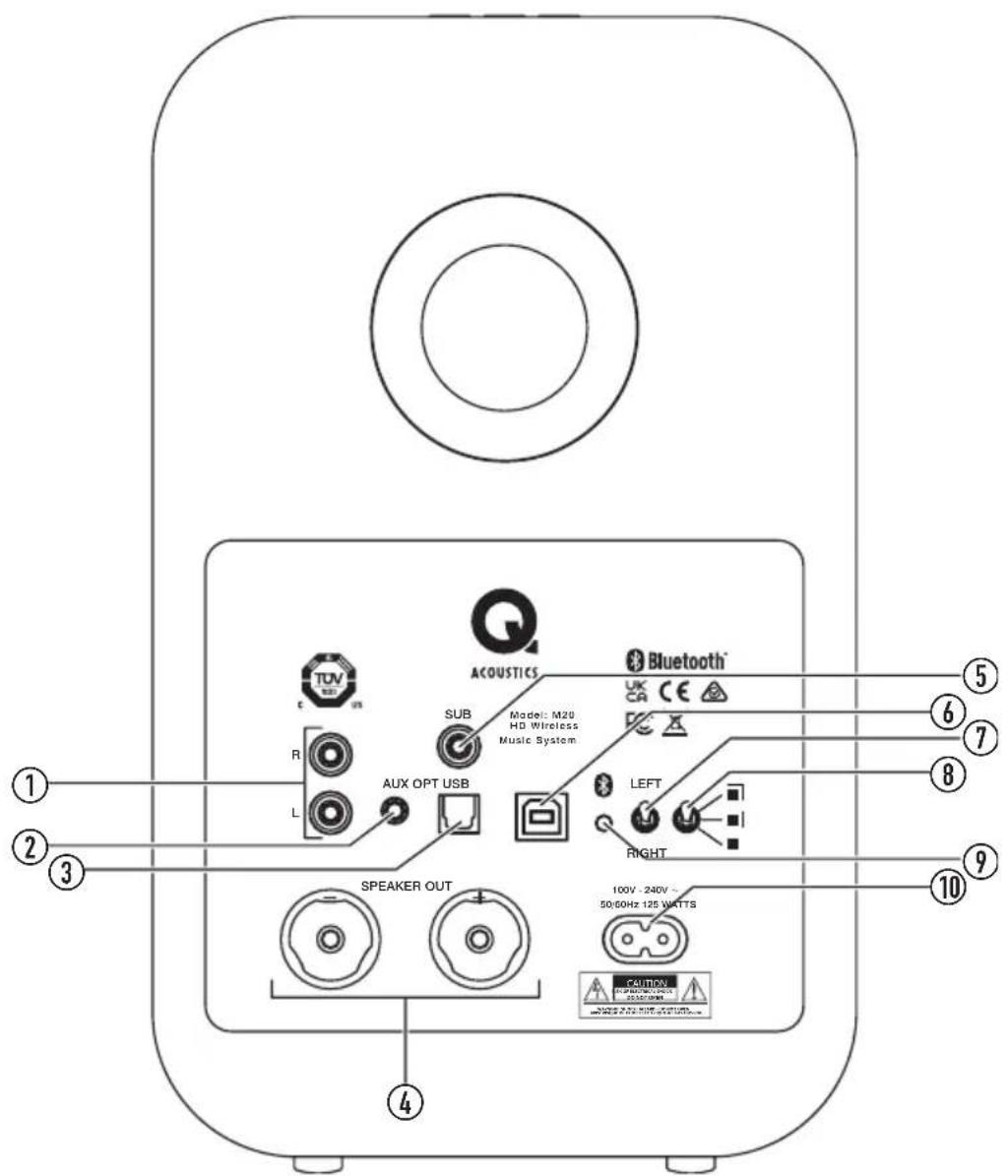

Collegamenti e comandi posteriori degli altoparlanti
1. Fono analogico
Collega la sorgente audio analogica
2. Jack analogico da 3,5 mm
Collega la sorgente audio analogica (disabilita le presente fono)
3. Toslink ottico
Collega la sorgente audio ottica digitale
4. Uscita altoparlante
Collega gli altoparlanti passivi
5. Sub
Collegare un subwoofer esterno opzionale
6. USB
Collega la sorgente audio del computer
7. Posizionamento degli altoparlanti
Selezionare la posizione sinistra o destra nella stanza dalla posizione di ascolto
8. Switch EQ
Regola la risposta dei bassi del diffusore
9. Bluetooth
Premere per accedere alla modalità di associazione BT
10. Alimentazione CA
Collegare all'alimentazione di rete 100 v - 240 v
Legenda

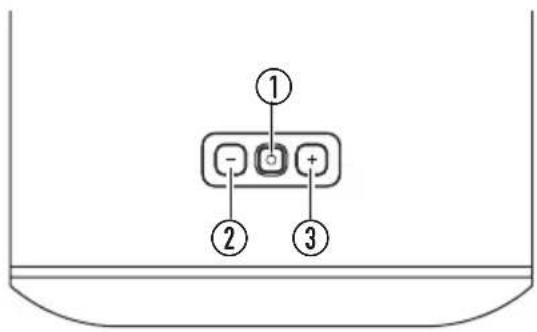

Comandi degli altoparlanti
1. Standby/Sorgente
Premere per accendere, premere a lungo per impostare in standby
Premere per cambiare la sorgente
Premere molto a lungo in modalità standby fara entrare in standby profondo
2.
Premere per diminuire il volume di un singolo passo
Premere e tenere premuto per diminuire il volume in modo continuo
- +
Premere per aumentare il volume di un singolo passo
Premere e tenere premuto per augmentare il volume in modo continuo
NOTA: Premere - contemporaneamente per impostare il volume al 20% .

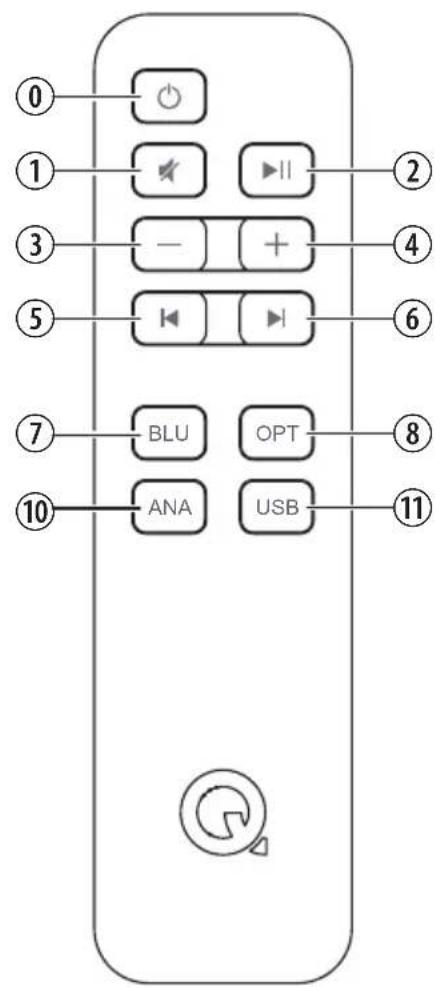

Telecomando
1.
Mette ilsystema in standby, si accende con l'ingresso ottico
2.
Disattiva/attiva gli altoparlanti
3.
Mette in pausa / riproduce l'audio su fonti Bluetooth o USB
- 一
Una breve pressione diminuisce il volume di un livello Tenere premuto diminuira il volume in modo continuo
- +
Una breve pressione augenta il volume di un livello Premere e tenere premuto aumentera continuamente il volume
6.
Riporta indietro di un brano su fonti Bluetooth o USB
7.
Riporta indietro o avanti di un brano su fonti Bluetooth o USB
- BLU
Selezione l'ingresso Bluetooth, imposta ilsystemain modalità di accoppiamento con una pressione prolongata
- OPT
Sezione ingresso ottico
- ANA
Selezione 'ingresso analogico
- USB
Selezione l'ingresso USB
Funzionamento

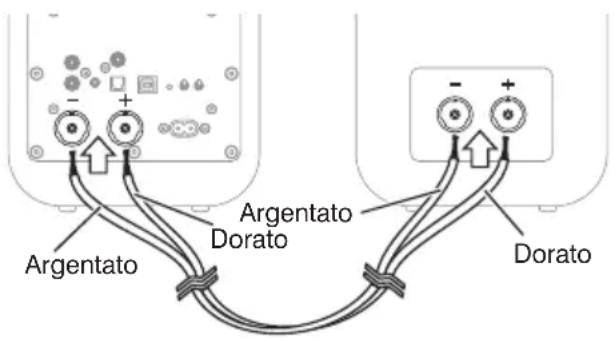

Collegamento tra gli altoparlanti
Innanzitutto, collegare il cavo dell'altoparlante in dotazione tra i due altoparlanti. I fili sono colorati in modo diverso per identificare la polarità + e - Assicurarsi di usare sempre il filo dorato per + e il filo argentato per - su entrambé le estremità.

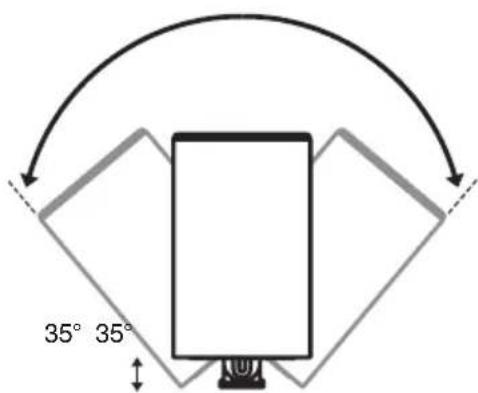

Posizione e montaggio dell'altoparlante
Basta posizionare gli altoparlanti su entrambi i lati della posizione di ascolto principale, idealmente a una distanza di circa 2,0 - 4,0 m l'uno dall'alto.
In alternatively è possible utilizzato Q M 20 con il piedistallo Q 3000FSi o la staffa a parete Q 3000WB (disponibile separatamente), seguire le istruzioni fornite con quosti accessori.
Una volta assemblati e posizionati gli altoparlanti, è possibile effettuarne la configurazione corretta utilizzando gli interrupttori sul retro dell'altoparlante.
- Il diffusore amplificato può essere posizionato sua destra sua sinistra, è sufficiente impostare correttamente lo switch sinistra/destra.
Regolazione dello switch EQ
- É possibile regolare la risposta dei bassi dei diffusori in modo da adattarla al livello desiderato, che è influenzato alla posizione del diffusore in relazione a una parete, uno scaffale o un angolo. Provate ad ascoltare i vostri diffusori M 20 in ognuna delle tre posizioni, scegliendo quella che vi soddisfa di più.
- Questa posizione darà il maggior risalto ai bassi ed è adatta se i diffusori sono positizioni lontano delle pareti o dagli angoli.
- Questa posizione darà un risalto medio ai bassi ed è adatta se i diffusori sono positonati vicino a una parete o su uno scaffale.
Questa posizione darà il risalto minore ai bassi ed è adatta se i diffusori sono positonati negli angoli della stanza.
Subwoofer opzionale
Come opzione, è possibile collegare un subwoofer alla presa SUB. Il subwoofer dovrebbe includere comandi di livello e crossover. Con il subwoofer collegato, si riproduce la musica con un buon contentuto di bassi e si regola i comandi del subwoofer per il suono che si preferisce.
Smorzamento delle porte
Gli altoparlanti della serie 3000i sono dotati di porteposteriori e progettati per funzionare al meglio segli si lascia dello spazio posteriormente, ossia circa 200~mm di distanza dalla parete. Se si posizionano gli altoparlanti vicino a una parete / angolo si dovrebbero apporre gli inserti di schiuma nelle porteposteriori o i toni bassi potrebbero risultareccessivi.
- Assicurarsi che gli inserti siano montati saldamente nella portaenza inserirli troppo in profondità.
Si notera che il livello dei bassi è ridotto ma la loro definizione ed estensione è aumentoata.
Occorre sperimentare in base alle proprie preferenze e provare a fare piccoli cambiamenti nella posizione dell'altoparlante per ottimizzare il risultato finale.
Accensione
- Collegare il cavo di alimentazione all'altoparlante amplificato e inserirlo in una presa di corrente. Una volta acceso, il LED di standby sare rosso.
Per accendere ilsystema, premere sul telecomando sul pannello di controllo. - Per accendere ilsystema, premere sul telecomando o premere a lungo sul pannello di controlo.
Standby automatico
IlsystemaQM20includeuna funzione distandby automatico per risparmio energetico.Se non viene riprodotta musica per venti minuti, il systema si imposta automaticamente in Standby.
Funzionamento
Riproduzione audio tramite Bluetooth
È possibile utilizzato multi dispositivi Bluetooth per riproduire l'audiotramite ilsystema Q M 20. Innanzitutto si dovrà associare il proprio dispositivo Bluetooth all'altoparlante seguito le seguenti istruzioni.
- Premere e tenere premuto il pulsante di ingresso Bluetooth sul telecomando finché il LED blu non lampeggerà sull'altoparlante. In alternatively, premere il pulsante Bluetooth sul retro dell'altoparlante amplificato, il LED lampeggerà in blu.
- Selezionare le impostazioni Bluetooth sul dispositivo e cercare Q M 20 HD tra i dispositivi.
- Selezionare il disposativo Q M20 HD nel nuovo elenco di disposittiivi Bluetooth.
Una volta connesso, il LED smettera di lampeggiare e rimarra blu.
- Ora si può riproduire l'audio dal dispositivo.
Dopo aver associato un dispositivo, si potrassemplificamente collegarsi all Q M 20 la prossimavolta che si accendera l'hub e si selezionera l'ingresso Bluetooth.
Durante la riproduzione dell'audio, è possible utilizzare il dispositivo, il telecomando o i pulsanti sull'altoparlante amplificato per cancellare il volume.
É inoltre possible utilisezare il telecomando per riproduire, mettere in pausa e saltare i brani.
Cancellazione dell'elenco di accoppiamento Bluetooth
È possibile cancellare tutti i dispositivi alla memoria dell'elenco di accoppiamento Bluetooth, se necessario, utilizzando i seguenti passaggi:
- Mettere gli altoparlanti in modalità di accoppiamento Bluetooth con una lunga pressione del pulsante della sorgente BLU sul telecomando, il LED lampeggerà in blu.
- Premere e tenere nuovamente premuto il pulsante della sorgente BLU sul telecomando, finché il LED non si spegnerà e poi lampeggerà tre volte.
L'elenco di accoppiamento Bluetooth è ora cancellato alla memoria e i dispositivi devono accoppiarsi di nuovo per connettersi.
Riproduzione audio tramite digitale ottico
Utilizzare un cavo ottico TOSLINK standard per collegare la sorgente audio digitale all'altoparlante Q M 20 amplificato.
- Premere il pulsante OPT sul telecomando premere il pulsante sull'altoparlante sono a quando il LED non diventerà bianco.
É possibile'utilizzare il telecomando o i pulsanti dell'altoparlante amplificato per cancellare il volume.
Riproduzione audio tramite analogico
Utilizzare le prese fono o la presa jack stereo da 3,5 mm per collegare la sorgente audio analogica. Premere il pulsante ANA sul telecomando o premere il pulsante 0 sull'altoparlante finché il LED non diventa verde.
É possibile'utilizzare il telecomando o i pulsanti dell'altoparlante amplificato per cancellare il volume.
Riproduzione audio tramite USB
Basta usare un cavo USB A-B o USB C-B adatto dal computer all'altoparlante amplificato M20. Il driver USB si carichera automaticamente e si chiamera 'SPDIF Out (Q Acoustics M20)' o simile. Selezionare quello dispositivo come l'altoparlante richiesto e l'audio verrà riprodottoattraverso ilsystema M20.
M20 passera automaticamente all'input USB dallo standby o da un'altra sorgente quando la sorgente USB collegata diventa attiva. Non è supportata la commutazione automatica quando si è collegatitramite un hub o uno splitter USB acceso.
M20 passera automaticamente all'input USB dallo standby quando una sorgente USB attiva (accesa) inizia a riproduire l'audio.
Se il computer non installa automaticamente il driver, alla lo si potra aggiornare manualmente:
Sara quindi necessario scaricare il driver USB corretto dal site Web di Q Acoustics da quello link: www.qacoustics.co.uk/m20drivers
Salvare il file sul proprio computer, quindi seguire queste istruzioni per Windows 10
- Aprire "Gestione dispositiivi"
- Selezionare "USB2.0 High-Speed True HD Audio" in "Controller audio, video e giochi"
- Selezionare "Driver" e poi "Aggiorna driver"
- Selezionare "Cerca i driver sul mio computer, quindi andare alla cartella scaricata e selezionarla
- Windows aggiornera quindi il driver
- AI termine, è possibile selezionare "SPDIF (USB2.0 High-Speed True HD Audio)" alla selezione degli altoparlanti.
- Aprire l'applicazione di riproduzione musicae e divertitevi
Si più usare il telecomando dell'M20 per regolare il volume eanche per riproduire,mettere in pausa o saltare un brano nelle applicazioni di riproduzione musicale che supportano esta funzione.
Funzionamento
Stati dei LED
| Rosso Sistema in standby | |
| Rosso scuro Sistema in standby profondo | |
| Bianco II sistema sta riproducendo la sorgente ottica | |
| Bianco, lampeggiante Regolazione del volume | |
| Bianco, doppio lampeggio agli 3 secondi | L'ingresso ottico riceve audio multicanale o dolby digital che non può essere riprodotto |
| Blu II sistema sta riproducendo la sorgenteBluetooth | |
| Blu, impulso lento Nessun dispositivo Bluetooth connesso | |
| Blu lampeggiante Modalità di associazioneBluetooth | |
| Blu, triplo lampeggio L'élenco di accoppiamento Bluetooth è stato cancellato | |
| Verde | Ilsystema sta riproducendo una sorgente analogica |
| Giallo | Ilsystema sta riproducendo la sorgente USB |
| Colore sorgente (bianco, blu, verde, giallo) pulsante | Muto |
Specifiche
Prestazioni dell'amplificatore
Potenza in uscita (<1% THD) 2x32W//4Ω
THD (a 20W//4Ω) <0,2%
Risposta in frequenza (DSP (Elaborazione digitale segnali uniforme) da...20 Hz a 20 kHz ± 0,5 dB
Rapporto S/N (ausiliario, pesato A, volume max, rif 1W) .>81 dB
Sensibilità ingresso analogico (per 32 W)....395 mV
Sovraccarico ingresso analogico 2,2V
Sensibilità di ingresso minijack (per 32 W) .. 220 mV
Sovraccarico dell'ingresso del minijack. 1,2 V
Uscita secondaria (100 Hz, a 32 W canali principali) 380 mV
Ingresso ottico . Toslink
Ottico nell'intervaldo della frequenza di campionamento 24 bit/192 kHz
USB nell'intervallo della frequenza di campionamento 24 bit/192 kHz
Altoparlanti
Tipodi cassa.Riflesso a 2 vie (con porte)
Driver di fascia media 125 mm
Tweeter 22 mm (0.9in)
Frequenza di crossover 2,4 kHz
Rispostainfrequenza(libera,-6dB).55Hz-22kHz
Potenza
Tensione di alimentazione ...100 V - 240 V, 50-60 Hz
Consumo massimo. 125 W
Consumo in standby. .<0,5 Watt
Bluetooth®
Caratteristiche del Bluetooth .V5.0
Miglioramenti musicali ....apt X, aptX HD® apt X Bassa latenza, SBC, AAC
Dimensioni
(L× A× P) 170 mm x 279 mm x 296 mm
61/16"×11"×115/8"
Peso
Altoparlante amplificato 5,5 kg
12lb 2oz
Altoparlante passivo. 5,1 kg
11lb 4oz
Accessori
Staffa da parete Q 3000WB Angolo di regolazione Q 3000WB Piedistallo Q 3000FSi
Dimensioni (LxAxP): 70 x 159
x 99 mm
$$ 2 ^ {3} / 4" \times 6 ^ {9} / 3 2" \times 3 ^ {7} / 8" $$
5-45mm
IlsystemaQM20e garantiti privo di difetti relativamente ai materiali e alla manodopera per un periodo di 1 anno alla data di acquisto.Durante il periodo di garanzia, Q Acoustics potra, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della societa o del proprio distributore o agente incaricato.
L'uso improprio, il normale deterioramento e l'usura non sono coperti alla garanzia.
I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzato l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti alla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.
La garanzia può essere estesa ad un periodo di 2 anni con la registrazione del prodotto su:
Knowledge base (Base di conoscenza)
Per ulteriori informazioni non contenate in quello manuale, domande di supporto e/o richieste, visitare il nostro portale online Knowledge Base all'indirizzo:
support.qacoustics.co.uk
Informazioni sull'assistenza
