Tipo di prodotto	Cassa passiva da libreria
Marchio	Q-ACOUSTICS
Modello	Concept 300
Risposta in frequenza (-6 dB)	55 Hz – 30 kHz
Impedenza media	6 Ω
Impedenza minima	4,7 Ω
Sensibilità	84 dB/W/m
Potenza consigliata	25 – 200 W
Distorsione (120 Hz - 20 kHz)	< 0,2 %
Frequenza di crossover	2,5 kHz
Altoparlante medio-basso	165 mm (6,50 pollici)
Altoparlante degli acuti	28 mm (1,10 pollici)
Peso (per cassa)	14,5 kg
Dimensioni (L x A x P)	220 x 355 x 400 mm
Tipo di cablaggio	Bi-cablaggio possibile
Ponticello del filtro	Regolazione degli acuti: -0,5 dB / normale / +0,5 dB
Tappi in schiuma inclusi	Sì (per ridurre i bassi se posizionato vicino al muro)
Accessori inclusi	Manuale, panno per la pulizia, ponticello, tappi in schiuma
Piedini opzionali (riferimento)	Coppia di piedini Q Concept 300 (492 x 688 x 430 mm)
Garanzia	4 anni (estensibile a 5 anni su registrazione)
Manutenzione	Panno leggermente umido, niente solventi
Sicurezza	Non esporre all'acqua né al calore, non smontare

Domande frequenti - Concept 300 Q-ACOUSTICS

Qual è la potenza consigliata per l'amplificatore?

La potenza consigliata per le casse Concept 300 è compresa tra 25 e 200 W.

Come posizionare le casse Concept 300?

Posizionare le casse a una distanza di 2 a 4 metri l'una dall'altra, equidistanti dall'ascoltatore. Si consiglia uno spazio libero di almeno 600 mm dietro la cassa. È possibile orientare le casse verso l'interno per migliorare l'immagine stereo.

Come usare i tappi in schiuma?

I tappi in schiuma servono a ridurre i bassi se le casse sono posizionate vicino a un muro. Inserirli nello sfiato posteriore senza spingerli troppo in profondità. Ciò riduce il livello dei bassi ma migliora la definizione.

Come realizzare un bi-cablaggio?

Per un bi-cablaggio, rimuovere i ponticelli tra i morsetti superiori e inferiori. Utilizzare due cavi gemelli per cassa: collegare una coppia ai morsetti degli acuti (HF) e l'altra ai morsetti dei bassi (LF), quindi collegare ciascuna coppia all'amplificatore rispettando le polarità.

Come regolare il ponticello del filtro?

Il ponticello sul retro consente di regolare la risposta degli acuti. Posizionarlo tra i due morsetti di sinistra per un livello normale, rimuoverlo per -0,5 dB (meno acuti), o posizionarlo tra i due morsetti di destra per +0,5 dB (più acuti). Adattare in base all'acustica della stanza.

Qual è la garanzia delle casse Concept 300?

Q Acoustics offre una garanzia di 4 anni contro vizi di materiali e di fabbricazione. Può essere estesa a 5 anni registrando il prodotto sul sito qacoustics.co.uk/register.

Come pulire le casse?

Pulire i cabinet con un panno leggermente umido unicamente. Non utilizzare prodotti solventi o abrasivi. Le griglie si puliscono con una spazzola morbida. Evitare di toccare gli altoparlanti.

Si possono usare le casse senza griglia di protezione?

Sì, ma è consigliato proteggere gli altoparlanti da urti e polvere. Rimettere le griglie in presenza di bambini o animali domestici.

Qual è il tempo di rodaggio necessario?

Si consiglia un rodaggio di almeno 24 ore di uso normale affinché gli altoparlanti raggiungano le loro prestazioni ottimali.

Cosa fare in caso di problema o danno?

In caso di difetto, contattare prima il rivenditore. Se possibile, utilizzare l'imballo originale per il trasporto. La garanzia non copre l'uso improprio o l'usura normale.

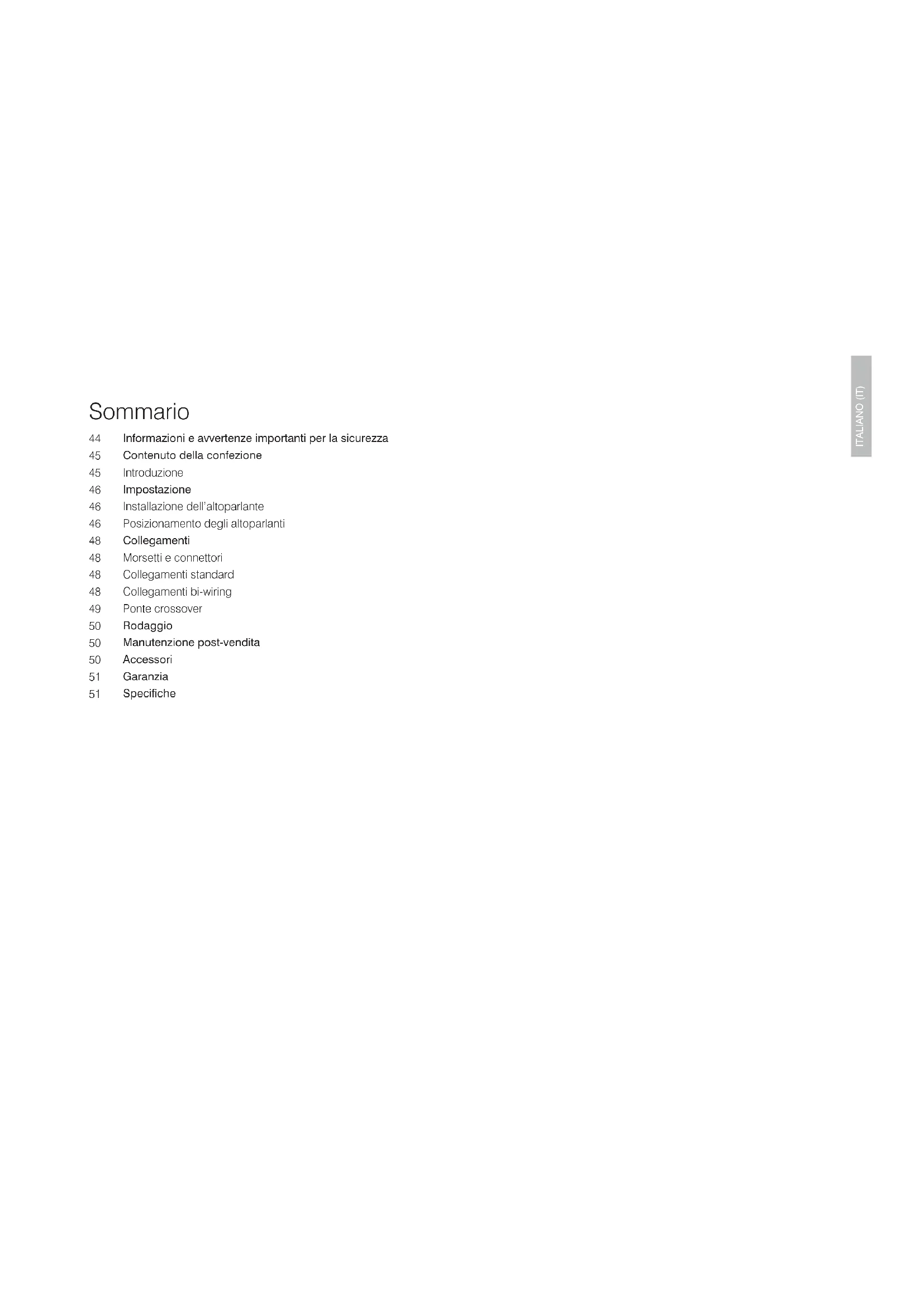

MANUALE UTENTE Concept 300 Q-ACOUSTICS

44 Informazioni e avvertenze importanti per la sicurezza
45 Contenuto della confezione
45 Introduzione
46 Impostazione
46 Installazione dell'altoparlante
46 Posizionamento degli altoparlanti
48 Collegamenti
48 Morsetti e connettori
48 Collegamenti standard
48 Collegamenti bi-wiring
49 Ponte crossover
50 Rodaggio
50 Manutenzione post-vendita
50 Accessori
51 Garanzia
51 Specifiche

Informazioni e avvertenze importanti per la sicurezza

1. Informazioni e avvertenze di sicurezza

Prima di effettuare qualsiasi collegamento agli altoparlanti, assicurarsi che tutte le parti attivo dell'impianto siano scollegate dalla rete elettrica.

Quando si accende l'impianto audio o si cambia sorgente di riproduzione del suono, impostare il controllo principale del volume a un livello basso. Alzare il volume gradualmente.

MAI azionare l'impianto audio a tutto volume. La posizione del controllo del volume è ingannevole e non indica l'effettivo livello di potenza dell'impianto. Utilizzare il volume a un livello molto elevato può danneggiare l'udito.

1.1. Istruzioni

Leggere e comprendere le presenti istruzioni prima di utilizzare gli altoparlanti. In caso di danni causati dal mancato adempimento alle istruzioni, la garanzia non sarà valida. Conservare le istruzioni in un luogo sicuro.

Leggere le istruzioni.

Conservare le istruzioni.

Prestare attenzione a tutte le avvertenze.

Seguire tutte le istruzioni.

Non utilizzare l'impianto vicino all'acqua.

NON collegare i morsetti dell'altoparlante all'alimentazione.

Non installare nei pressi di fonti di calore, come caloriferi, diffusori di aria calda, fornelli o altre apparecchiature (compresi amplificatori) che producono calore.

Utilizzare solo attacchi/accessori indicati dal produttore.

Scollegare l'impianto durante i temporali o in caso di inutilizzo per periodi di tempo prolungati.

2. Disimballaggio degli altoparlanti

Disimballare completamente gli altoparlanti. Sollevare gli altoparlanti dai cartoni afferrandone le casse. Non utilizzare i sacchetti protettivi per il sollevamento.

I Concept 300 sono pesanti, quindi è opportuno chiedere aiuto per sollevarli.

Nel maneggiare gli altoparlanti, non trascinarli sul pavimento poiché questo potrebbe causare danni: sollevarli prima di spostari. Prestare attenzione ai bottoni e alle fibbie delle cinture poiché possono facilmente provocare dei danni estetici alla parte esterna dell'impianto.

Controllare attentamente gli altoparlanti. Se un articolo risulta danneggiato o mancante, riferirlo al proprio rivenditore il prima possibile.

Conservare l'imballaggio per il trasporto futuro. Qualora si elimini l'imballaggio, si prega di farlo nel rispetto delle norme per il riciclo dei materiali vigenti nel proprio paese.

3. Installazione

- Utilizzare esclusivamente gli accessori forniti in dotazione con Concept 300.

- Al fine di evitare infortuni, l'apparecchiatura deve essere montata saldamente in conformità con le istruzioni di installazione.

- Se si mettono in funzione gli altoparlanti senza le schermature, fare attenzione a proteggere le unità drive da eventuali danni.

- NON smontare l'altoparlante. Diversamente, la garanzia verrà invalidata.

- L'uso dell'impianto è sicuro ai fini dell'utilizzo per climi tropicali e/o temperati.

3.1. Umidità

• Al fine di ridurre il rischio di incendio o scosse elettriche, l'impianto non deve essere esposto a pioggia, umidità, gocce e spruzzi d'acqua.
  • Non utilizzare l'impianto vicino all'acqua.

3.2. Manutenzione

Per la manutenzione, richiedere l'assistenza di personale qualificato. La manutenzione è necessaria nel caso in cui il dispositivo venga in qualsiasi modo danneggiato, ad esempio quando vengono versati liquidi sullo stesso,

vi sono caduti oggetti all'interno, l'apparecchiatura è stata esposta alla pioggia o all'umidità, la stessa non funziona in modo normale o è caduta.

4.0. Simboli utilizzati sul prodotto

Simbolo di pericolo

Il punto esclamativo richiama l'attenzione su elementi per i quali occorre leggere attentamente questo manuale al fine di evitare problemi di funzionamento e manutenzione.

ATTENZIONE: Per evitare scosse elettriche, inserire a fondo la spina nella presa di corrente.

Simbolo relativo ai rifiuti di apparecchiature elettriche ed elettroniche

Questo simbolo indica che quando è necessario smaltire l'apparecchiatura,

questa deve essere separata da altri rifiuti domestici e consegnata ad apposite strutture di raccolta per il recupero o il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurarsi di essere a conoscenza delle norme locali relative alla raccolta differenziata di prodotti elettrici ed elettronici.

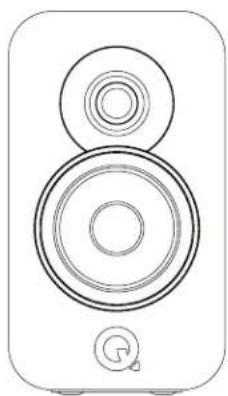

Contenuto della confezione

1 manuale dell'utilizzatore

1 panno per la pulizia

1 ponte

1 inserto di schiuma

Grazie per aver acquistato Concept 300 di Q Acoustics.

Il presente manuale ha lo scopo di guidare l'utilizzatore nell'installazione e configurazione di Concept 300. Per aiutarlo a ottenere un'installazione senza problemi e prestazioni ottimali dal prodotto.

Si prega di leggere con attenzione le istruzioni, le informazioni e avvertenze importanti per la sicurezza prima di installare e utilizzare il prodotto, in modo da garantirne il funzionamento soddisfacente e in sicurezza.

Con Concept 300, l'obiettivo consiste nell'ottenere un equilibrio perfetto tra arte e scienza per produrre un altoparlante trendy, contemporaneo, dal suono raffinato e preciso.

Un team talentuoso di persone ha dato vita a un meraviglioso altoparlante che può essere prodotto con una qualità così costante da far sì che siano identici il suono e le prestazioni di ogni impianto.

Ci auguriamo che apprezziate al massimo l'esperienza Q Acoustics.

Impostazione

Installazione dell'altoparlante

Gli altoparlanti Concept 300 sono stati progettati e testati per essere utilizzati sullo stativo da pavimento Concept 300 per un'esperienza acustica eccezionale.

Ogni Concept 300 è stato predisposto in fabbrica a livello degli altoparlanti, dato che la base viene isolata dal corpo dell'altoparlante principale, utilizzando il nostro sistema di sospensione personalizzato. Questa tecnologia di isolamento consente una quantità calcolata di movimenti all'interno della base dell'altoparlante, quindi non lasciarsi spaventare da questa situazione durante la configurazione.

Rivolgersi al rivenditore locale se non si è sicuri durante la configurazione di Concept 300.

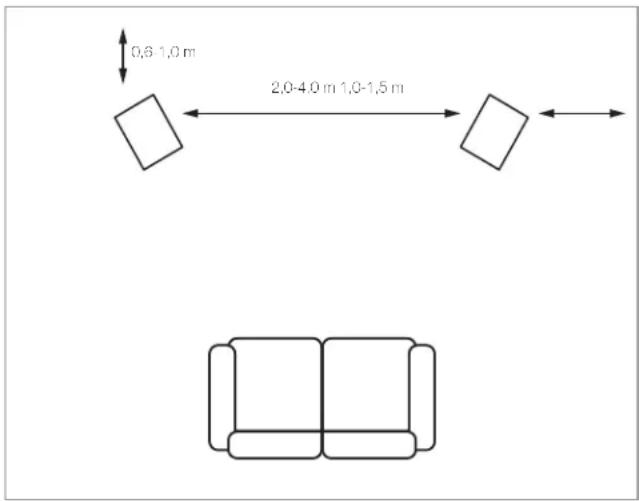

Posizionamento degli altoparlanti

Gli altoparlanti devono essere posizionati a una distanza compresa tra 2,0 e 4,0 m l'uno dall'altro ed equidistanti dall'ascoltatore seduto. Rivolgendo gli altoparlanti leggermente verso l'interno si otterrà un'immagine stereo più nitida, tuttavia con un campo sonoro più ristretto.

0,6-1,0 m 2,0-4,0 m 1,0-1,5 m

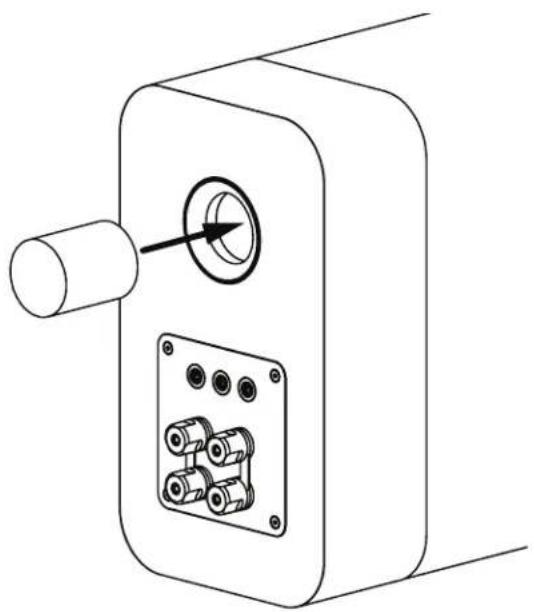

Inserti di schiuma

Gli altoparlanti della serie Concept sono dotati di attacchi posteriori e progettati per funzionare al meglio se gli si lascia dello spazio posteriamente, almeno 600 mm. In generale, più gli altoparlanti sono vicini alla parete posteriore, più le frequenze dei bassi saranno rafforzate fino a prevalere sul suono generale. In questa circostanza chiudendo l'attacco posteriore con l'inserto di schiuma si contribuirà a diminuire i bassi e ciò è utile quando a livello domestico il Concept 300 deve essere utilizzato vicino a una parete posteriore.

Assicurarsi che gli inserti siano montati saldamente nella porta senza inserirli troppo in profondità. Si noterà che il livello dei bassi è ridotto ma la loro definizione ed estensione è aumentata. Sarà possibile trovare la posizione ottimale degli altoparlanti con vari tentativi e apportando piccole modifiche durante le prime sessioni di ascolto.

Morsetti e connettori

Con gli altoparlanti Concept 300 è possibile il bi-wiring. Un crossover con possibilità di bi-wiring ha quattro morsetti. La coppia di morsetti superiore si connette all'altoparlante degli acuti (HF) e la coppia inferiore all'altoparlante dei bassi (LF). I crossover sono pre-montati con collegamenti removibili per connettere le coppie di morsetti e configurare l'altoparlante in modalità single-wire. Ciò consente di collegare l'altoparlante in modo convenzionale usando un paio di cavi.

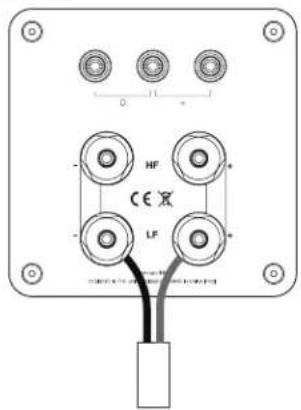

Collegamenti standard

Collegare il morsetto ROSSO (+) dell'altoparlante DESTRO al morsetto positivo (+) ROSSO sul canale DESTRO dell'amplificatore.

Collegare il morsetto NERO (-) dell'altoparlante al corrispondente morsetto negativo (-) NERO dell'amplificatore.

Ripetere questa procedura per il canale SINISTRO.

Per effettuare il bi-wiring: Preparare due cavi gemelli per ciascun altoparlante. Svitare tutti i morsetti dell'altoparlante e rimuovere entrambe le barre. Ora collegare i morsetti degli acuti e quelli dei bassi all'amplificatore seguendo la procedura descritta nei collegamenti standard. Fare riferimento all'illustrazione precedente.

Collegamenti standard

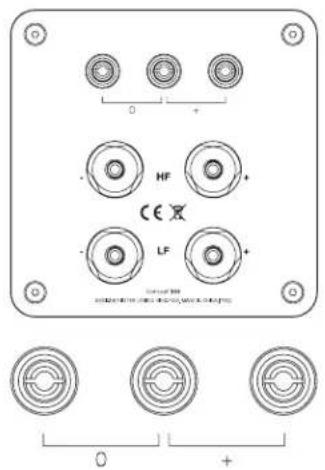

L'altoparlante Concept 300 è dotato di un sistema elegante che consente all'utilizzatore di adattare una risposta ad alta frequenza al particolare ambiente di ascolto tramite il posizionamento di una semplice barra ponte sul retro del diffusore.

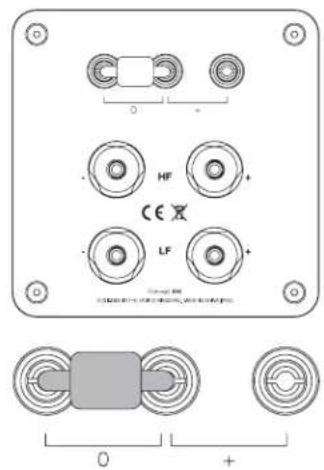

Con il ponte montato sui due morsetti all'estrema sinistra, i diffusori offriranno il livello di energia HF previsto dal progettista per l'acustica di una stanza «normale». Rimuovendo completamente il ponte, la risposta che si ottiene ha una minore energia HF (acuti) rispetto alla risposta «ideale» e si avrà un piccolo aumento di energia HF con il ponte montato sui due morsetti all'estrema destra.

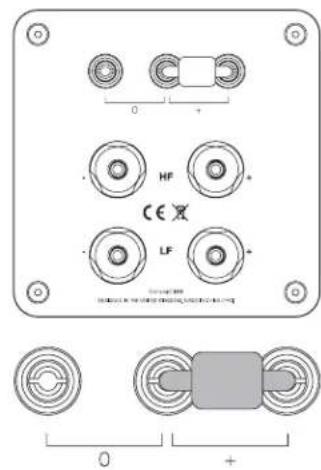

Per le stanze dotate di molti elementi di arredo può essere necessario un piccolo aumento del livello di HF, mentre per le stanze dotate di pochi elementi di arredo il riverbero può essere abbastanza significativo necessitando di una risposta con una energia HF leggermente inferiore.

Occorre ricordare che non esiste una posizione «corretta». La posizione finale deve essere tale per cui l'ascoltatore ottiene il massimo godimento durante l'ascolto della propria musica preferita.

Meno acuti (-0,5 dB) Normale Più acuti (+0,5 dB)

HF CE LF 0 + + + 0 +

HF CE LF 0 + 0 +

0 + HF CE LF 0 + 0 +

Rodaggio

Come molti tipi di impianti meccanici complessi, l'altoparlante Concept 300 non fornirà la massima prestazione finché non è stato utilizzato per un certo periodo iniziale di rodaggio. La prestazione corretta di un altoparlante dipende in parte dalla conformità dei materiali di sospensione utilizzati durante la produzione, che raggiungeranno il loro stato stabile a lungo termine solo dopo avere funzionato alla temperatura e al modulo di elasticità specificati nella fase di progettazione. Per un altoparlante che è stato conservato in un luogo freddo possono occorrere diversi giorni per raggiungere la temperatura ambiente e si consigliano almeno 24 ore di uso normale per portare le unità drive ad allentarsi sufficientemente affinché funzionino secondo le intenzioni dei progettisti.

Accessori

Coppia di stativi Q Concept 300 (L x A x P) 492 x 688 x 430 mm

Manutenzione post-vendita

Cura delle casse

Pulire le casse esclusivamente con un panno leggermente inumidito. Non utilizzare detergenti a base di solventi. Non usare abrasivi di qualsiasi genere.

Le superfici delle casse richiedono normalmente soltanto di essere spolverate delicatamente. In caso di uso di aerosol o altro metodo di pulizia, applicare il pullitore sul panno e non direttamente sul prodotto. Per prima cosa provare su una zona ristretta, poiché alcuni prodotti per la pulizia possono danneggiare la finitura. Evitare prodotti abrasivi o che contengono agenti acidi o alcalini. Non usare materiali di pulizia sulle unità drive ed evitare di toccarle per non danneggiarle.

L'impiallacciatura in vero legno è trattata con lacca resistente ai raggi ultra-violetti al fine di rendere minime le variazioni di colore nel tempo. Tuttavia, come per tutti i materiali naturali, occorre prevedere un certo grado di variazione del colore. Tenere gli altoparlanti lontani da fonti di calore dirette, come caloriferi e bocchette d'aria calda, per rendere minima la possibilità che

l'impiallacciatura in legno formi delle crepe. Tenere gli altoparlanti lontani dalla luce diretta del sole.

Schemature

Le schermature devono essere pulite esclusivamente usando una spazzola morbida quando necessario.

Se si usa Concept 300 senza le schermature, ricordare di sostituirle se sono presenti bambini o animali domestici.

Unità drive

Non toccare le unità drive poiché possono essere danneggiate con facilità se esposte.

Garanzia

Gli altoparlanti passivi di Q Acoustics sono garantiti privi di difetti relativamente ai materiali e alla manodopera per un periodo di 4 anni dalla data di acquisto. Durante il periodo di garanzia, Q Acoustics potrà, a propria discrezione, riparare o sostituire qualsiasi prodotto dichiarato difettoso in seguito a ispezione da parte della società o del proprio distributore o agente incaricato.

L'uso improprio, il normale deterioramento e l'usura non sono coperti dalla garanzia.

I prodotti da riparare devono innanzitutto essere resi al rivenditore. Se ciò non è possibile, contattare Q Acoustics o il distributore incaricato di zona al fine di determinare la corretta procedura di garanzia. Nei casi in cui sia possibile si consiglia di utilizzare l'imballaggio originale per la restituzione, poiché i danni incorsi durante il trasporto al centro di riparazione non sono coperti dalla garanzia. La garanzia non influenza in alcun modo i diritti legittimi dell'utilizzatore.

La garanzia può essere estesa a un periodo di 5 anni con la registrazione del prodotto su qacoustics.co.uk/register.

Per informazioni sulla manutenzione contattare: [e-mail]

Q Acoustics

Risposta in frequenza (-6 dB) 55 Hz-30 kHz

Impedenza media 6 Ω

Impedenza media 4,7 Ω

Sensibilità

Potenza consigliata 25-200 W

Frequenza di crossover 2,5 kHz

Dimensioni driver

Driver per i medi/bassi 165 mm (6,50 pollici)

Driver ad alta frequenza 28 mm (1,10 pollici)

Peso e dimensioni

Peso (per mobile) 14,5 kg (31,9 libbre)

Mobile che include base e morsetti 220 x 355 x 400 mm

(L x A x P) (8,6 x 13,97 x 15,75 pollici)
