Tipo di prodotto	Cassa libreria passiva 2 vie
Marchio	Q Acoustics
Modello	2020i
Unità dei bassi	125 mm
Unità degli acuti	25 mm
Risposta in frequenza	64 Hz - 22 kHz (±3 dB)
Impedenza nominale	6 Ω
Sensibilità	88 dB (2.83 V @ 1 m)
Potenza amplificatore raccomandata	25 - 75 W
Frequenza di crossover	2.9 kHz
Volume interno	6.4 litri
Dimensioni (A x P x L)	264.5 x 278 x 170 mm
Peso per cassa	5.0 kg
Bi-cablaggio possibile	Sì
Alimentazione	Passiva, alimentata da amplificatore esterno
Funzioni principali	Riproduzione sonora stereo o home cinema, compatibile bi-cablaggio
Manutenzione e pulizia	Pulire con un panno asciutto leggermente umido; non usare prodotti solventi o abrasivi
Sicurezza	Non esporre all'acqua, a calore eccessivo, non ostruire le griglie di ventilazione
Ricambi e riparabilità	Garanzia 5 anni per casse passive; riparazione presso rivenditore autorizzato o restituzione a Q Acoustics
Informazioni generali	Cassa progettata per uso interno; può essere montata su piedistalli o fissata a parete

Domande frequenti - 2020i Q-ACOUSTICS

Come installare le casse 2020i per un suono ottimale?

Posizionare le casse ad almeno 200 mm dalla parete posteriore e 500 mm dalle pareti laterali. L'unità degli acuti deve essere all'altezza dell'orecchio. Ruotare leggermente le casse verso l'interno per migliorare la stereo. Per i bassi, sperimentare la distanza dalla parete.

Posso bi-cablare le casse 2020i?

Sì, le 2020i sono dotate di quattro morsetti per il bi-cablaggio. Rimuovere i ponticelli tra i morsetti HF e LF, quindi collegare due cavi separati dall'amplificatore rispettivamente ai morsetti delle alte frequenze e delle basse frequenze.

Qual è la potenza dell'amplificatore raccomandata?

La potenza raccomandata è di 25 a 75 W per canale. Non regolare mai il volume al massimo per evitare di danneggiare gli altoparlanti o l'udito.

Come pulire le casse?

Usare un panno asciutto leggermente inumidito. Non usare prodotti a base di solventi o abrasivi. Per le griglie, spolverare con una spazzola morbida. Non smontare mai le griglie se non assolutamente necessario.

Cosa fare in caso di problemi audio o malfunzionamento?

Controllare prima le connessioni dei cavi e assicurarsi che la fase sia corretta. Se il problema persiste, contattare il rivenditore o Q Acoustics per una riparazione in garanzia.

Le casse sono schermate contro i campi magnetici dei televisori?

Sì, le casse della serie 2000i (tranne 2000Si) possono essere posizionate vicino a uno schermo televisivo senza problemi. I modelli 2000Si non devono essere a meno di 500 mm.

Qual è la profondità minima raccomandata dietro la cassa?

Si consiglia di lasciare uno spazio libero di almeno 200 mm dietro la cassa per una resa ottimale dei bassi. Un posizionamento più vicino aumenta i bassi ma può compromettere la precisione.

Posso usare le 2020i come casse surround?

Sì, possono fungere da casse surround. Posizionarle ai lati o dietro l'ascoltatore, leggermente sopra il livello delle orecchie, orientate verso l'interno.

Come collegare le casse a un amplificatore?

Usare cavi per casse di buona qualità. Spellare i fili per 7 mm, inserirli nei morsetti svitati, poi serrare. Rispettare la polarità: rosso (+) su rosso, nero (-) su nero.

Qual è la durata della garanzia?

Le casse passive come la 2020i beneficiano di una garanzia di 5 anni dalla data di acquisto. I difetti di fabbricazione sono coperti, ma non l'usura normale né i danni accidentali.

MANUALE UTENTE 2020i Q-ACOUSTICS

Istruzioni d'uso per l'utente e caratteristiche del prodotto

Si prega di leggere attendamente quando segue – contiene informazioni importanti

Questo symbolo indica che l'incantamento corredato a quest'apparecchio contiene istruzioni importanti

Questo significato indica che all'interno della presente unità il voltaggio è pericoloso e vi è

Leggere le istruzioni. In caso di utilizzo di carrello, prestare attenzione allo

Conservare le istruzioni per un uso futuro.

Rispettare tutte le avverenze inerenti ai rischi.

Seguire tutte le istruzioni.

Nonutilizzarequest'apparecchio in prossimitadi acqua.

Pulire esclusivamente con un panno asciutto.

Non ostruire nessuna aperture per la ventilazione.

Installare conformmente alle istruzioni del fabbricante.

Non installare in prossimita di fonti di calore come radiatori, valvole di regolazione termica, fornelli o altre

apparecchiature (inclusi gli amplificatori)che producono calore.

Non infiocre I'efficacia antinfortunistica della spina di tipo polarizzato o con presa di terra. Una spina polarizzata dispone di una coppia di lame, una più larga dell'altra. Una spina con presa di terra dispone di una coppia di lame e di un terzo polo di messa a terra. La lama più ampia o il terzo polo sono in dotazione per l'incolumnita dell'ultente. Qualora la spina in dotazione non si adatti alla propria presa di corrente, consultare un eletricista che proveda alla sostituzione della presa obsoleta.

Proteggere il cavo elettrico da calpestamenti vari o sollecitazioni moleste, in particolare in spine, prese, innesti femmina e prese per apparecchi di uso domestico, nonché nel rispetto vinto punto d'uscita dall'apparechio.

Utilizzare unicamente gli accessori in dotazione specificamente indicati

dal fabbricante.

Utilizzato soltanto con un carrelo, uno scaffale, un cavalletto, una staffa o un ravolo specificamente indicati dal fabbricante o venduti insieme all'apparechio.

spostamento del combinato dell'apparecchio, onde evitare danni provocati da un ribaltamento.

In caso di fulmini o di mancato utilizzato dell'apparecchio per lunghi periodi, staccare la spina.

Per qualunque operazione di manutenzione rivolgersi a personale specializzato. La manutenzione è richiesta nel caso in cui l'apparecchio si stato danneggiato in qualunque modo, come a causa di un danno riportato dal cavo di alimentazione o alla spina; in caso di spargimento di liquido o di caduta od oggetti all'interno dell'apparecchio; in caso di esposizione dell'apparecchio a pioggia o ad umidità, in caso di malfunzionamento o di caduta dell'apparecchio stesso.

Attenzione:onde ridurre il rischio d'incipio o di scossa eletrica,non esporre il prodotto a pioggia o umilita. Il prodotto non deve essere esposto a gocce e spruzzi e sopra il prodotto non deve essere collocato nessun oggetto contente liquidi,come vasi di fiori.

Non collocare supra il prodotto nessuna fonte di fiamma non protetta, come candele.

Avwertenza: L'interruttore d'accensione della rete per il subwoofer è il dispositivo impiegato per scollegare l'unità dall'alimentazione principale. Questo interrottire si trov a nel pannello posteriore. Per consentire la facile accessibilità all'interruttore, l'apparecchio deve essere collocato in uno spazio aperto che non presenti ostruzioni, e l'interruttore deve essere in grado di funzionare libero.

Attenzione: cambiamenti o modifiche non espressamente approbale dal fabbricante potrebbero invalidare l'autorizzazione dell'ultente ad azionare quello dispositivo. Manutenzione: l'apparecchiatura per la manutenzione

deve essere resa al rivenditore presso cui è stato acquistato l'apparecchio o al rappresentante di zona responsable della manutenzione. Gli indirizzi dei principali rappresentanti addetti alla manutenzione per tutte l'area Britannica sono elencati in quello manuale.

Terzi: nell'improbabile eventualità che dato prodotto venga ceduto a terzi, accludere al prodotto le presenti istruzioni sul relativo funzionamento.

Avviso importanteagli utenti britannici

All'estremità del filo accessorio è collocata una spine, approvata nel Regno Unito, dotata di un fusibile 3A. Qualora sa necessaria la sostituzione del fusibile, delve essere usato un fusibile conforme alle norme ASTA o BSI. Approvato BS1362 con una corrente di 3A. Qualora fosse necessario sostuire la spine, rimuovero il fusibile e smaltire la stessa, in modo sicuro, subito dopo averla recisa dal filo.

Collegare una spina

I fili del conduttore isolato di rete presentano un colore che si accorda con il relativo codice: Blu: NEUTRO; Marrone: ATTIVO: poiché quosti colori possono non corrispondere alle marcature colorate che identificano i terminalli della spina, procedere come segue:

Il filo BLU delve essere collegato al terminale contrassegnato alla lettera N o di colore

BLU o NERO. Il filo MAR RONE deve essere collegatog al terminale

contrassegnalo dallatelle L o di coloreMARRONE o ROSSO

Serie Q Acoustics 2000i

Introduzione

La série Q Acoustics 2000i è una gamma d'altoparlanti concepita per soddisfare le più alle aspettative degli appassionati di elettracustica ad alla fedeltà, fedeli ai 2 canali, e dei cinefilis esigenti. La gamma include:

2010i: Altoparlante compatto provisto di ripiano libri con bass driver da 100 mm.

2020i: Altoparlante con ripiano libri con bass driver da 125 mm.

2050i: supporto da pavimento con due bass driver da 165 mm

2000Ci: canale centrale con due bass driver da 100 mm, montato a muro se necessario.

2070Si: Il subwoofer attivo da 140 Watt con un eccitatore di 2 × 170 ~mm e rilevamento di segnale per accensione e spegnimento automatici.

Tutti gli altoparlanti passivi sono in bi-wiring salvo quelli 2010i e 2000Ci.

Tutti gli allotparanti si possono mettere in funzione vicino ai monitor tevisivienza effetti indesiderati tranne nel caso del 2070Si, che non delve essere azionato entro il raggio di 500mm da schermi tevisivi, monitor o alte altrezatura magnetosensibili. Nessun effetto sugli schermi al plasma e a cristalli liquidi.

Prima di procedere con qualunque collegamento agli altoparlanti assicurasi che tutti gli apparecchi sotto tensione del systema siano spenti alla rete.

In fase di accensione delsystema acustico o di modifica delle fonti di ingressso, impostare il regolatore di volume principale su un livello basso. Alzare poi il livello gradualmente.

NON AZIONARE MAI ilsystema acustico a tutto volume. La posizione del regolatore di volume inganna e non segnala il livello effettivo di potenza delsystema. Impostare il volume su toni molto allti cui poarrecare danni all'udito.

NON collegare imorsetti dell'altoparlante alla presa di rele.

NON esporre gli altoparlanti a freddo, caldo, umidità o luce solare eccessivi.

Qualora si azionino gli altoparlanti sprowisti di schermature, prestare attenzione a preservare dai danni le unità del drive.

NON UTILIZZARE scaffali di ripiego. Sistemare lo scaffale approvato alla Q-Acoustics segundo le istruzioni eutilizzando qualunque fissaggio in dotazione. Il vostro rivenditore sare in grado di consigliarvi.

NON smontare l'altoparlante per non invalidare la garanzia.

Disimballaggio degli altoparlanti

Disimballare tutte le componenti degli altoparlanti. Sollevare gli altoparlanti dalle scatole reggendo gli armadietti. Non utilizzato i sacchi di politene per solleverli. Il 2050i, e 2070Si sono pesanti, se necessario, chiedere aiuto per solleverli. Nel maneggiare gli altoparlanti non trascinarli sul pavimento per non procurare danni - solleverli prima di spostarli.

La confezione contiene: L'altoparlante/ie il manuale del presente prodotto.

In aggiunta, la confecione per i seguenti modelli contiene:

2050i: Serie di puntali e relativi coperchietti per agli diffusore Chiave a brugola (per regolare i puntali)

2070Si:Cavo di alimentazione adatto per l'impianto elettrico locale,

N. 2 cavi con spina RCA ad angolo dx e Phono,

CD di configurazione AV.

Controllare attendamente il prodotto. In caso di parti danneggiate o mancanti, rivolgersi il prima possibile al proprio rivenditore.

Conservare la confezione per il trasporto del prodotto in futuro. In caso di smaltimento dell'imballaggio si prega di atteneri alle norme sul riciclaggio in vigore nella propria area di residenza.

Preparazione

I chiodi sono appuntiti. Fare attenzione! Non collocare mai un altoparlante con i chiodi laddove quello possa arrecare danni! Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!

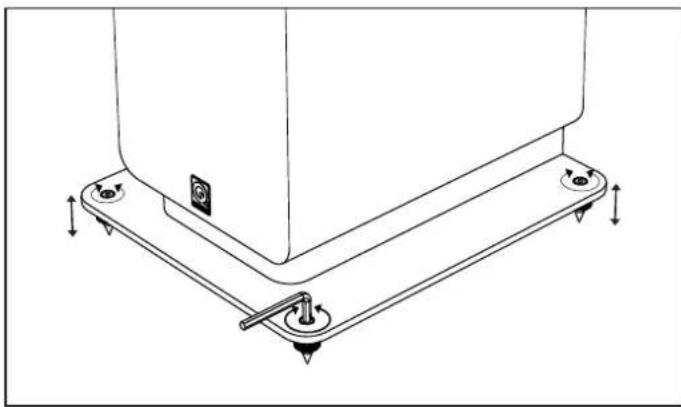

Preparare lo scaffale sul pavimento e i chiodi - 2050i Tampone in materiale schiumato

Inserire i chiodi per metà nella base e riportare l'altoparlante in posizione verticale. (Se il proprio pavimento è in legno o pietra insere un dispositivo di protezione su ciascun chiodo prima di girare il diffusore per riportarlo in posizione verticale).

Quando il diffusore si trova in perfetta posizione verticale, insere la chiave a brugola in ogni chiodo, nella parte superiore, e regolare tutti i chiodi interni ed esterni finché l'altoparlante non sia in orizzontale e ben saldo.

I diffusori della series 2000i sono retroventilati e progettati per funzionare in modo ottmale lasciando circa 200~mm di spazio libero rispetto alla parete. Pertanto, in caso di installatione in prossimità di pareti/angoli è opportuno insertire i tamponi in materiale schiumato nelle porte posteriori per evitare un'eccessiva produzione di bassi. Il basso del subwoofer 2070Si viene regolata mediante i controlli di livello.

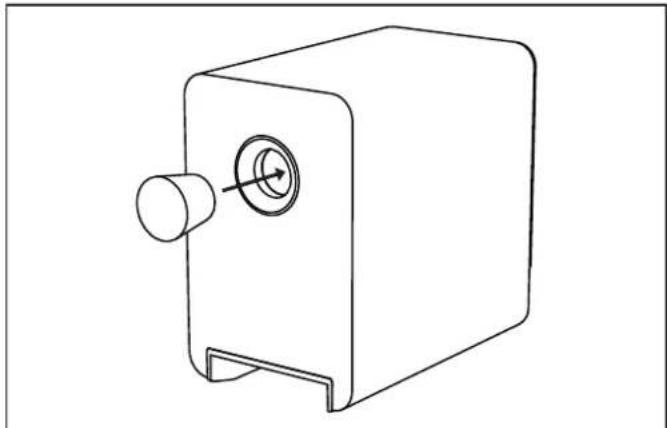

I tamponi devono essere inserti nella porta perché. Si notera che un livello di bassi ridotto nelle definizione e l'estensione dei bassi risulteranno aumento. Provarare a modificare la posizione del diffusore molto per volta, fino ad individuire la soluzione ideale.

Posizionamento degli altoparlanti passivi

Il simbolo Dolby e il simbolo con la doppia D sono i giorni di fabbrica dei lavoratori Dolby.

2050i

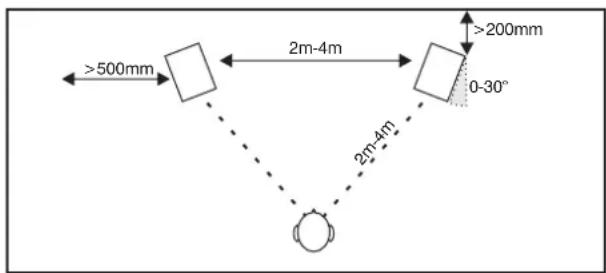

Gli alloparlanti 2050i vanno collocati almeno a 200mm di distance alla paretelle posteriore e a 500mm di distance delle pareti laterali. Una collocazione dei diffusori più ravicinata alla parete augerera pure i toni bassi ma potrebbe comportare un suono roboane e l'assenza della precisione e del dettaglio. I diffusori devono trovarsi a 2m - 4m di distance l'uno dall'alto e l'ascoltatore, da seduto, delve trovarsi in posizione centrale rispetto ad essi. La leggera rotazione dei diffusori verso il centro affinerà pure l'imagine stereofonica ma cui pozzo limitare la sorgente acustica.

2010ie 2020i

Il montaggio ideale del 2010i e del 2020i è sugli scaffali Q-Acoustics da terra o a muro. Se ci si trovava in fase di montaggio dello scaffale, una simplice regola da seguire è esta: I'unità dei toni acuti delve trovarsi all'altezza delle orecchie di un ascoltatore seduto. I diffusori montati a muro sono essere montati di poco più in alto con la cassa rivolta verso l'esterno e posizionata in modo da create un angolo retto (verso il basso) in direzione delle orecchie dell'ascoltatore. I diffusori montati sullo scaffale vanno trattati alla stregua di quelli che si montano sul pavimento con la variate che il diffusore può essere collocato ad una distance più ravicinala rispetto alla parele posteriore. E'

possibleancheilmontaggio dello scaffale.

Presso il proprio rivenditore di fiducia è disponibile come optional una staffa studiata specificamente per montare a muro il Q Acoustics 2010i, 2020i e 2000Ci. Sono inoltre disponibili i supporti da pavimento per i modelli 2010i e 2020i.

Prepararsi a fare più di una prova per trovare la miglior soluzione possibile che si adatti ai propri giusti ed alla particolare sala d'ascolto privata.

Altoparlanti con effetti

2000Ci

Il 2000Ci è stato concepito per esserMESSO in funzione in prossimità di unoschermo teileviso e in posizione centrale rispetto allo stesso. Si deve collocare subito sopra o sosto lo schermo. Qualora si utilizzasse un normale set teileviso, assicurarsi che la tv abbia la capacità di supportere convenientiomente l'altoparlante e che la superficie sommitale dell'apprecchio teileviso sua piania. In caso contrario, si consideri

in alternatively la collocazione della Tv su un armadietto con il 2000Ci posizionato su un ripiano fisso eosto subito sotto diessa.

Se si dispone di un monitor al plasma o a cristalli liquidi, montare il 2000Ci a muro o su un'altra superficie, purché idonea allo scopo, posta subito sopra o除去 lo schermo.

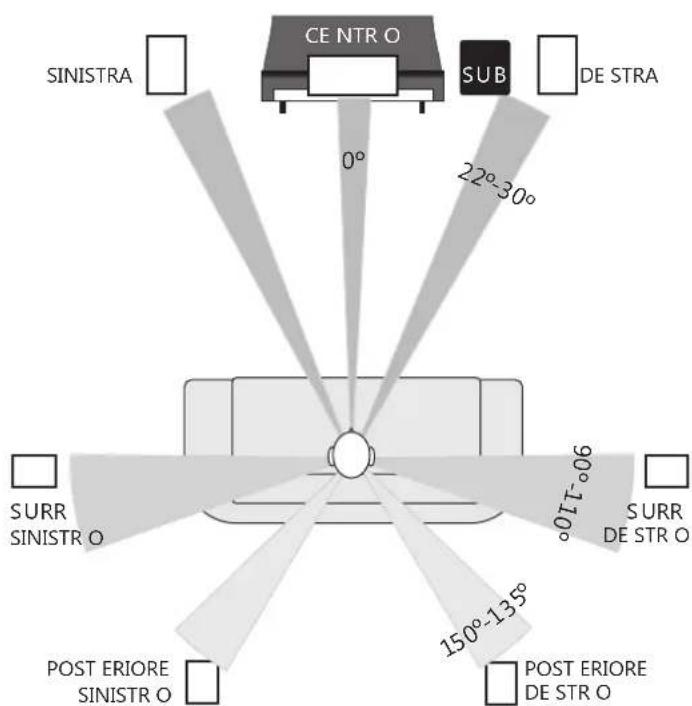

Diffusori surround

Alcune raccomandazioni dai lavoratori Dolby sui diffusori per effetti 5.1 si impongo alla vostra attenzione.

I diffusori surround non devono essere montati ad uno dei due lali dell'ascollatore ma leggermente indietro rispetto alla posizione dello stesso. I diffusori devono essere collocati verso l'interno o montati sulle pareti laterali della

stanza o, nel caso di una stanza ampia, su scaffali alto il cui centro sa ia al di sopra del livello delle orecchie di un ascoltatore seduto.

Collegare gli altoparlanti passivi

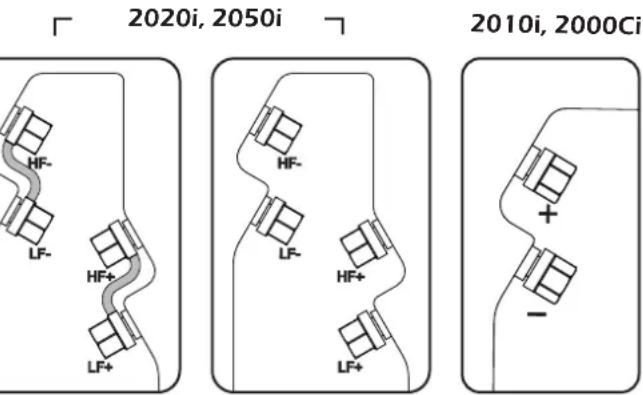

Morsetti e serrafili Cavi altoparlante

I 2020i e 2050i sono in bi-wiring. Il crossover in bi-wiring ha quattro morsetti. La coppia superiore di morsetti si collega al diffusore sui toni acuti (HF) e la Coppia inferiore al diffusore/i dei toni bassi (LF). Poiché in dotazione, i crossover sono sistemati con barre rimuovibili per connettere le coppie di morsetti, il che consente di collegare l'altoparlante in maniera tradizionale sutilizzando un paio di cavi o in modalità bi-wiring con due paia.

II 2010ie il 2000Ci hanno crossover standard a due morsetti.

I cavi specialistici dell'altoparlante offriranno uno standard più elevato di riproduzione rispetto al generalmente valido filo 'da campanello' o 'zip'. Impiegare cavi ad elevato contento di rame per i canali anteriore e centrale. I cavi sottili riducono i toni bassi e limitano la gamma dinamica. I canali und (posteriori) sono meno critici.

Il cavo dell'altoparlante è dotato di una striscia o di un tracciante a fianco di un nucleo. Per convenzione quello è collegato ai morsetti positivi. I cavi che collegano l'amplificatoreagli altoparlanti anteriors devono averere idealmente la stessa lunghezza. Non congiungere mai i cavi -utilizzare tutte le lunghezze per intero.

Collegamento Collegamento Standard Bi-Wiring

Predisporre i cavi

Dividere il cavo fino a una profundità di 40mm circa. Togliere il rivestimento isolante del filo fino a una profundità di 10mm e torcere le estremità per raggruppare qualunjue filo vagante.

Tagliare le estremità del cavo lasciando esposti 7mm di filo senza rivestimento isolante.

Collegare un morsetto

Svilare il morsello in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto.

Inserire l'estremita del cavo priva di rivestimento isolante all'internalo del foro. Serrare nuovamente e completeness il morsetto a mano.

Assicurarsi che non vi siano filli vaganti che potrebbero essere in contatto con i morsetti contigui.

Nella UE l'uso di spine da 4mm per altoparlante è contrario alle norme di sicurezza.

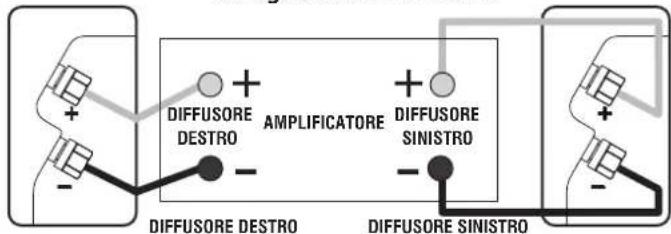

Collegamenti standard

Infilare il cavo dal basso verso l'altoattraverso la guida prima di collegare l'altoparlante.

Collegare il morsetto (+) ROSSO dell'altoparlante DESTRO al morsetto (-) Positivo ROSSO sul canale DESTRO dell'amplificatore. Collegare

il morsetto (-) NERO dell'altoparlante al corrispondente morsetto

(-) Negativo NERO dell' amplificatore.

Ripetere la procedura per il canale SINISTRO.

Nel caso del 2020i e 2050i è possible utilizzato qualunque morsetto Positivo (+) o Negativo adeguato. Si veda l'illustrazione in basso.

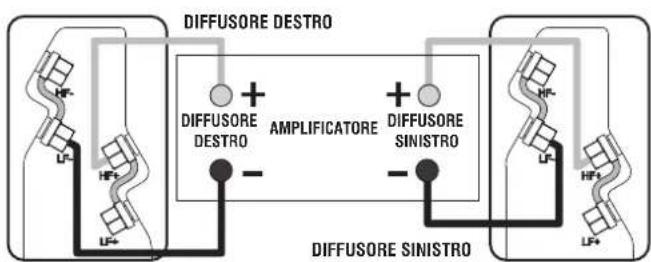

Cablaggio Standard: 2020i e 2050i

Collegareil2010ie2000Ci

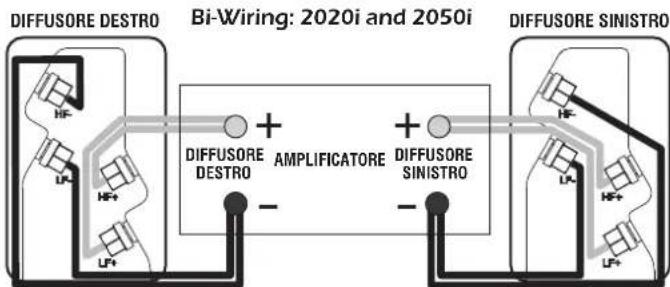

Bi-Wiring

L'attacco diretto dei loni acuti e delle reti dei bassi di un altoparlante ad un amplificatore miglioria sua l'ecusione dei bassi che la gamma dinamica.

Per il bi-wiring: predisporre una coppi di cavi gemelli per ogni alltoparlante. Svitare tutti i morsetti dell'altoparlante e rimuovere entrambre le barre. Collegare ora i morsetti degli acuti e i morsetti dei bassi all'amplificatore seguito la procedura descritta nel Cablaggio Standard. Si veda l'illustrazione in basso.

Quando gli altoparlanti sono collegati: attivare il systema ed iniziare la riproduzione di musica ad un volume moderato. Sintonizzare il diffusore nel miglior modo possibile.

2070Si Subwoofer

Operazioni preliminari

Disimballare il subwoofer come indicate in precedenza. Prima di collegare il subwoofer, controllare che tutti i componenti elettrici dell'impianto siano stati scollegati nella rete.

Il subwoofer è impostato per la tensione locale. In caso di trasferimento in zone con tensione diversa, prima di collegarsi all'alimentazione di rete, regolare opportunamente il selettore della tensione.

Posizionamento del subwoofer

Le frequenze dei bassi sono sostanzialmente omnicidrioniali. Quindi, anche se in teoria il subwoofer più essere collocato in qualsiasi posizione, l'immagine stereo risulterà migliorare se si posizione il subwoofer a livello dei diffusori e nel punto più centrale possibile rispetto alla posizione d'ascolto. Ciò più risultrale impossibile in unsystema multicanale. Se si colloca il subwoofer in prossimilità di una parete, i bassi risulteranno potenziati,anche se in determinate posizioni si potrebbero produrre rimbombi e scarsa definizione.

Posizione il subwoofer vicino alla presa dell'implanto elettrico. Non utilizzato prolonghe. Se necessario, acquistare un cavo di alimentazione più lungo.

Per scollegare l'apparecchio alla rete utilizzare l'interruttore di accensione che si trova sul pannello posteriore. Prevedere un idoneo spazio tra il retro del cabinet e l'eventuale parete o altri oggetto in modo da poter accedere a quello interrutatore sulla difficultà.

Prima di installare il subwoofer accertarsi che il pavimento sia perfettamente integro. Si tengà presente che a volumi elevati si verifica un significativo movimento d'aria dal subwoofer e che quando è opportuno posizionarlo lontano da mobili o oggetti delicati che potrebbero vibrare. Non collocare oggetti di nessun genere sull'unità.

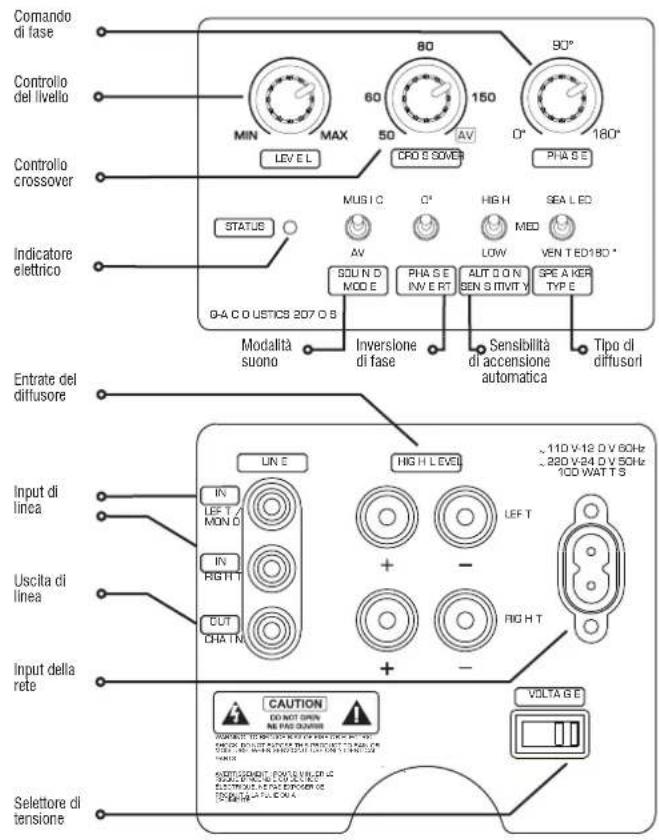

2070Si Subwoofer – Funzionamento

Configurazione

Accensione automatica

Questa funzione consente di accendere e spegnere il systema principale,.
senza dover accendere e spegnere anche il subwoofer.

In assenza di segnale dingresso, dopo alcuni minuto il subwoofer passa automaticamente in modalità Standby, segnalata alla spia di alimentazione sul pannello posteriore, che diventa di colore rosso. Non appena rileva un segnale, il subwoofer passa automaticamente in modalità operativa e la spia di alimentazione diverta di nuovo verde. Alcuni tipi di canali musicali e alcuni canali TV contengono pochissime informazioni in bassa frequenza nel segnale audio. In tal caso, il subwoofer potrebbe non uscire automaticamente nella modalità standbyanche quando gli altri diffusori del systememetttonosuoni.Inquesto caso, è possibile augmentare la soglia di sensibilità impostandola su ALTA.In seguito a questa impostazione puocapitare, pero, che il subwoofer non si spenga mai, in quanto normalmente l'amplificatore principale dell'impianto produce sempre un po'drurmore.Se si imposta amplificatore in standby, il rumore dovrebbe comunique sparire e, di consequencezana, il subwoofer dovrebbe spegnersi. Se il subwoofer restaa accesso anche quando è disattivato l'amplificatore principale, si consigilia di lasciare l'interruttore della sensibilità su MEDIA. In quello modo, la perdita sui bassi risulterà praticamente impercettibile all'recchio umano.

Se il livello di rumore prodotto dall'amplificatore è superiore al normale oppure i cavi di collegamento captano il ronzio proveniente da cavi di alimentazione presenti nelle vicinanzhe, il subwoofer potrebbre restare acceso anche in assenza di suono. In caso di ronzio, provare quindi a spostare i cavi o provare ad utilizzato un'alto cavo. Se non si riscece ad eliminare il problema, consigliamo di regolare l'interruttore di sensibilità su BASSA. Cosi facendo, il subwoofer dovrebbe entrare in standby.

Anche se il subwoofer più restare in standby a tempo indeterminato sulla problema per la sicurezza, consiglio di disattivario agenda sull'interruttore di accensione nel caso ci si debba assentare per lunghi periodi di tempo.

La versione 2070Si è caratterizzata da un sistema di protezione termico a sicurezza intrinsecca che interviene in caso di surriscaldamento dell' amplificatore, disattivando e poi riattivando l'unità. Se ciò si verifies, controllare che i fori di ventilazione sul pannello di controllo non siano ostruti e che il subwoofer non sua troppo vicino a sorgenti di calore (es., radiatore).

Utilizzo di subwoofer multipli

Sulla versione 2070Si è presente una porta di uscita linea denominata "Uscita di concatenamento" che, negli impianti con più subwoofer, ne permette il collegamento in series. Si tratta di una funzione pratica utilizzabile in alternativa ad un Adattatore ad "Y" all'uscita dell'amplificatore. Si tengà presente che il segnale è un segnale passante diretto e quindi tutti i subwoofer devono essere configurati in modo indipendente tramite i rispetti comandi, come di consueto.

Di seguito vengono descripte l'installazione per home cinema e quella per stereo standard. Vedere la sezione di interesse.

Collegare il 2070Si Sub

Impianto AV multicanale Configurazione

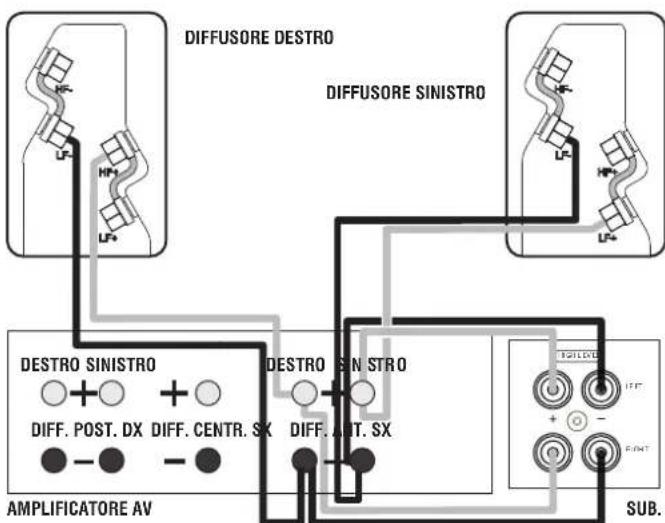

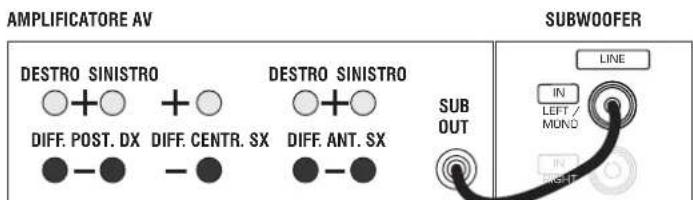

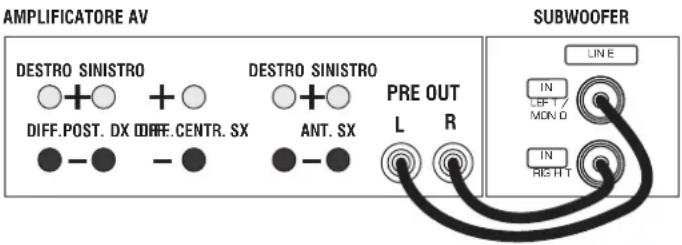

Connessioni

La connessione standard si effettua tramite gli ingressi RCA phono di LINEA. Per la configurazione tipica di un impianto AV è necessaria ununica interconnessione RCA phono. In genere si tratta di un cavo piuttosto lungo, per cui è opportuno accertarsi che sa un cavo complemente schermato e di buona qualità. Il rivenditore Q Acoustics sare a disposizione per consigliare il cavo più idoneo.

Collegare luscita subwoofer sull amplificatore AV all'ingresso di linea SN/MONO sul subwoofer, spingendo a fondo le spine in modo da ottenere un buon contatto.

Verificare che tutte le connessioni dell'implanto siano state effettuate correttamente. Controllare che il subwoofer sia spento. Impostare i seguenti valori di default:

Livello A metà circa

Crossover Completamente in senso orario (impostazione AV)

Fase Completamente in senso antiorario (impostazione 0^ )

Modalità suono AV

Inversione di fase 0^

Sensibilità di accensione Media automatica

Tipodi diffusoriNessun effetto con crossover su AV

(quinidi qualsiasi posizione)

Inserire il cavo di alimentazione in dotazione nel subwoofer, quindi nella presa di alimentazione ca. Dare tensione alla presa di alimentazione, quindi accendere il subwoofer impostando su ACCESO l'interrutatore di alimentazione. Sul pannello dell'amplificatore del subwoofer si accende la spia di alimentazione segnalando che il subwoofer è operativo.

Controllare le impostazioni sull'amplificatore AV verificando che il subwoofer si impostato su ACCESO oppure SI. Il livello subwoofer sull'amplificatore AV deve essere sulla posizione di default o 0dB. Le dimensioni dei diffusori e la posizione di tutti gli altri diffusori presenti nell'impianto devono essere gia state impostate. Se è possible impostare la frequenza di crossover sugli altri canali, controllare che via è adeguali ai diffusori. Impostare la distanza (o il ritardo) in base alla posizione del subwoofer.

Collegare il 2070Si Sub

Impianto AV multicanale

Configurazione

Ascoltando un brano stereo che si conosce bene, provare a regolare l'inversione di fase e il livello fino a percepire una miscelazione perché soluzione di continuità tra i diffusori frontali e il subwoofer. Se si riesce a distinguere il subwoofer significata dire che il volume è troppo alto!

Ricordare sempre che la sensibilità dell'recchio umano rispetto ai bassi varia enormamente in ragione del volume, per cui è necessaria un'ampia gamma di programmazione e di livelli sonori. Quando si è soddisfatti dei risultati ottenuti, si può utilizzato il CD in dotazione per ottenere una messa a punto perfetta.

Molti amplificatori Home Theatre hanno impostazioni della distanza che insertiscono un ritardo in base alla distanza del diffusore rispetto al punto ottimale dascolto. La posizione del subwoofer è uno degli aspetti più importanti in tutti gli impianti Home Theatre, per cui una corretta impostazione di quosti parametri si traduce in un decisivo miglioramento delle prestazioni complessive dell'impianto. Assieme al Subwoofer 2070Si viene fornitto un apposto CD di configurazione delle le impostazioni di ritardo temporale/distanza degli amplificatori AV.

Disco di configurazione: Contiene sei traccce, ognuna delle quali riproduc. rumore rosa (da 20 Hz a 1000 Hz) attraverso un diffusore e il subwoofer.

Prima traccia: Subwoofer e diffusore frontale sinistro

Seconda traccia: Subwoofer e diffusore frontale centrale

Terza traccia: Subwoofer e diffusore frontale destro

Quarta traccia: Subwoofer ed diffusore posteriore destro

Quinta traccia: Subwoofer e diffusore posteriori sinistro

Sesta traccia: Subwoofer e tutti i diffusori

Scegliere il diffusore frontale più vicino al subwoofer ed eseguire la traccia correspondente. Ad esempio, se il diffusore più vicino è quello frontale destro, eseguire la terza traccia. Effettuare regolazioni minime del ritardo temporale/distanza dell'amplificatore per il subwoofer, augmentandole o diminuendole all'occorrenza. Ad esempio, se la distanza è stata impostata su 4 metri, portarla a 4,1 m o 3,9. Ascoltare per capire se il rumore rosa diventa più caldo e pieno o più sottile.

Se si scegliare la distanza di 4,1 m e il suono diventa più pieno, modificare di nuovo l'impostazione portandola a 4,2 m eosi via finché il suono non ricomincia a divertare più sottile. Se, invece, passando a 4,1 m, il suono diventa più sottile, provare a ridurre l'impostazione a 3,9 m. In quello modo si dovrebbe riuscire ad individuare la regolazione ottimale.

Non regolare a più di +/-0.5 m rispetto alla distanza originale (nel nostro esempio, da 3.5 m a 4.5 m). Se non si notano miglioramenti, provare ad invertire la posizione dell'interrutturo d'inversione di fase sul Subwoofer 2070S e ripelere le prove. Quindi ricontrallare il suono con un brano di musica stereo per capire se vi è un miglioramento.

Dovendo spostare il Subwoofer 2070Si rispettoaglialtri diffusori,resettarle'l'impostazione della distanza del subwoofer dell'amplificatore al nuovo valoree ripetere le prove. Quando si è soddisfatti delle regolazioni, rieseguire lasesta traccia e verificare i risultati complessivi. Il suo deve risultare pieno, caldo e Integrato e non delve prevalere nessun diffusore.

Collegare il 2070Si Sub

Impianto AV multicanale

Configurazione

Non regolare a più di + / - 0,5 rispetto alla distance originale (nel loro esempio, da 3,5 m a 4,5 m). Se non si notano miglioramenti, provare ad inverteire la posizione dell'interruttore d'inversione di fase sul Subwoofer 2070Si e ripetere le prove. Quindi ricontrollare il suono con un brano di musica stereo per capire se vi è un miglioramento. LIVELO sul 2070Si.

Dovendo spostare il Subwoofer 2070Si rispettoaglialtidiffusori, resettare l'impostazione della distanza del subwoofer dell'amplificatore al nuovo valore e ripetere le prove. Quando si è soddisfatti delle regolazioni, rieseguire la sesta traccia e verificare i risultati complessivi. Il suono deve risultare pieno, caldo e integrato e non delve prevalere nessun diffusore.

Impianto stereo

Connessioni

Per gli impiani stereo sono previste due soluzioni di connessione. La soluzione ideale è quella di utilizzato un cavo RCA phono stereo in uscita dalle prese USCITA PRE dell'amplificatore. Pero, se queste non sono presenti sull'amplificatore, si possono utilizzato gli ingressii ALTO

Collegare un cavo RCA phono stereo di buona qualitàagli ingressi L [Sn] e R [Dx] del 2070Si e collegare l'altra estremita alle prese USCITA PRE sul retro dell'amplificatore. Il subwoofer aggiunge automaticamente i segnali L [Sn] e R [Dx] in modo da non perdere nessuna informazione. Volendo utilizzato due subwoofer, è possible collegare un unico cavo RCA phono ad agli subwoofer in modo da ottenere un impianto subwoofer stereo. Verificare che l'uscita L [Sn] sull'amplificatore vada al subwoofer di sinistra e che l'uscita R [Dx] vada a quello di destra in modo da preservare l'imagine stereo dei diffusori principali. I subwoofer devono essere collocate accanto ai rispetti diffusori principali e la configurazione delve essere fattà separamente per agli subwoofer.

Collegare il 2070Si Sub

Impiano stereo

Connessioni

In assenza di prese USCITA PRE è possible utilizzare gli ingressi ALTO LIVELLO. Servono due spezzoni di cavo per diffusori di lunghezza sufficiente per collegare il 2070Si con i terminali per diffusori sull'amplificatore. Collegare i due spezzoni di cavo Maintainando i canali L[Sn] e R [Dx] e facendo attenzione che le connessioni più e meno corrispondano alle due estremita.

Configurazione

Verificare che tutte le connessioni dell'impiano siano state effettuate correttamente. Controllare che il subwoofer sia spento. Impostare i seguenti valori di default:

Livello A metà circa

Crossover Minimo (50 Hz) per unità a pavimento e centrale (100 Hz) per unità su ripiano o diffusori di piccolo dimensioni

Fase Completamente in senso antiorario

(impostazione 0^ )

Modalità suono Musica

Inversione di fase

0°

Sensibilità di accensione

Media

automatica

Tipodi diffusors

Selezionare "Ermetico" se i diffusori principali sono di tipo ermetico o compatti. Selezionare "Ventilato" se i diffusori principali sono dotati di tubo o porta di ventilazione.

Inserire il cavo di alimentazione in dotazione nel subwoofer, quando nella presa di alimentazione ca. Dare tensione alla presa di alimentazione, quando accendere il subwoofer impostando su ACCESO l'interrullore di alimentazione. Si accende la spia di alimentazione sul pannello dell'amplificatore del subwoofer e quest'sulimo è operativo. Ascottando un brano che si conosce bene, provare a regolare l'inversione di fase e il livello fino ad ottenere una buona miscelazione tra i diffusori frontali e il subwoofer. Se si riesce a distinguere il subwoofer vuol dire che è il volume è troppo alto!

Collegare il 2070Si Sub

Impiano stereo

Configurazione

Ricordare sempre che la sensibilità dell'orecchio umano rispetto ai bassi varia enormamente in ragione del volume, per cui è necessaria un'ampia gamma di programmazione e di livelli sonori. Quando si è soddisfatti dei risultati ottenuti, mettere a punto le prestazioni utilizzando i vari comandi.

Crossover: Il dato crossover determina la frequenza alla quale l'uscita del subwoofer comincia a diminuire rapidamente. e devessere impostato in modo da corrispondere alla frequenza alla quale i diffusori principali cominciano ad emettere autonomamente suono a volume elevato. La regolazione consente la regolazione del passaggio dell'uscita dal subwoofer e i diffusori principali. Se esta impostazione è troppo Bassa, si create un 'buco' nel suono, dove determinate frequenze sono deboli. Invece, se è troppo alta, determinate frequenze risultano esagerate con segunteccessivo potenziamento dei bassi. Per avere un'idea della corretta impostazione, consultare le specifiche dei diffusori principali, cercando la frequenza più Bassa prodotta dal diffusore (il "punto -3dB") alla voce "Risposta in frequenza". La posizione nel locale ha un effetto decisivo sulla riproduzione delle basse frequenze sua per il subwoofer, sia per i diffusori principali, per cui non ci si deve preoccupare se l'impostazione richiesta non corrisponde al di bassa frequenza specificato per i diffusori principali.

Questa configurazione può richiedere diverse ore di ascolto in quanto, dato che tutti i comandi del subwoofer interagisco, non è facile trovare la soluzione ideale. La posizione ideale per l'interruttore di inversionione di fase risente fortemente della frequenza di crossover prescelta, per cui quando si mettono a punto i comandi più essere utile provare l'impostazione alternatively per vedere quella soddisfacente.

Quando si ritiene di essere vicini alle impostazioni desiderate, è possibile perfezione l'integrazione tra subwoofer e diffusori principali regolando il commando di fase. Questo commando è particolare, in quanto utilizza un ritardo puro, reso possibile processore di segnale digitale integrato, per cui non aggiunge alcun suono che potrebbe rovinare il "ritardo di gruppo", come succede con la maggior parte del subwoofer. Il DSP scala il ritardo disponibile in modo cheQuesto commando produce sempre uno spostamento di fase di 0 - 180^ alla frequenza di crossover prescelta. Questo commando influenza il livello di bassi prodotto alla frequenza di crossover或者其他 che l'uniformità della transizione che, a sua volta, interagisce con il commando crossover per cuiouldessere necessario procedure alla messa a punta della frequenza di crossover per ottenere risultati ottimali. Inoltre, è possible che i risultati finali migliorisi si ottengano intervenendo sull'interruttore d'inversione di fase e provando ad ottimizzare di nuovo i commandi di fase e crossover. Un'integrazione perfetta siouldou ottenerere solo provando. Dopodiché risulterapraticamente impossibile distinguere il suono proveniente alla direzione del subwoofer. Alla fine si otterra un impianto con una risposta di bassi potente ed estesa, come se provenissero dal soundstage tra i diffusori principali.

I Diffusori Anteriori sono in modalità bi-wiring, la modalità di collegamento preferita poslo che la rete crossover supporti il bi-wiring.

I diffusori Centrale e Surroundanno il cablaggio tradizionale.

I collegamenti 6.1 e 7.1 sono gli stessi dei collegamenti 5.1 con l'aggiunta del/ i canale/i con effetti extra.

Nel far circolare i cavi dell'altoparlante è necessario prestare particolare attenzione a non fari scorrere su aree pavimentate all'aperto dove potrebbero costiloure un pericolo. Far corrente i cavi dell'altoparlante intorno ai confini della stanza ove possibile.

I cavi di segnale del livello di linea devono trovarsi distanti dai cavi di rete. Mai far scorrere i cavi di segnale del livello di linea parallelamente ai cavi elettrici soprattutto in percorsi lunghi.

Qualora il subwoofer scatti per via di accensioni e spegnimenti delle apparecchiature, re-indirizzare il cavo del segnale in entrata prima di prendere ulteriori misure.

Argomenti correlati all'home theatre

In alto, lo schema raccomandato dai laboratori Dolby per i sistemi 7.1. Lo schema 6.1 è lo stesso, eccezion fatta per un diffusore singolo centrale che sostituisce i due apparecchi posteriori. Lo schema 5.1 non preve de diffusori posteriori.

Collocazione: i diffusori anteriore e centrale devono essere in linea. Laddove ciò non fosse possibile, consulitare il manuale del processore per le linee guidata sulla regolazione dei relativi tempi di ritardo centrale e anteriore. Se il proprio sistema è un 5.1, la sede dell'ascollatore può trovarsi in una posizione più ravicinata alla parete posteriori. Prepararsi come sempre a procedere per tentativi.

Gestione dei toni bassi: i processori per audiovisivi offrono la scelta tra diffusori 'Ampi' o 'Piccoli'. Qualora la scelta ricada su 'Ampi' il diffusore riceve la frequenza在整个. Scegliendo 'Piccoli' i bassi vengono inviati al Subwoofer. Raccomandiamo di optare per quelli 'Piccoli' per quanto riguarda i modelli 2000Ci, 2010i e 2020i ovunque siano impiegati all'interno del systema. Il 2050i va impostato su 'Ampi'.

L'opzione subwoofer deve essere abilitata (impostare su 'ON' o 'YES').

Livelli: una volta delineati i parametri del sistema base, impostare il processore sulla procedura 'messa a punto'. Mettere a punto agli ogni singolo diffusore in modo tale che il livello di ognuno sia equiparabile a quello degli altri rispetto alla posizione di ascolto. Se il processore consente di regolare i tempi di ritardo, seguire attentamente le istruzioni poiché ciò determinerà il risultato finale. Nel riproduire un film si può pensare che i canali posteriori siano troppo soft - ma non èosi! E' tuttavia possibile che si debba regolare il livello del subwoofer si nel processore che nel subwoofer. Una volta impostati, non regolare nuovamente quosti livelli.

LFE: il canale LFE invia tutti gli effetti sonori dei toni bassi al subwoofer. Qualora i diffusori siano impostati su 'Piccoli',anche i toni bassi del sistema provenienti da quei canali vengono inviati al subwoofer. Qualora il sistema sa sua messo a punto a livelli estremi e/o qualora il livello del subwoofer sua stato impostato come troppo alto, è probabile si debba sovraccarcare il subwoofer con sgradevoli risultali acustici. Seucceede, ridurre subilo il livello.

Fase: se il cablaggio dei diffusori non è accurato i toni bassi sono poco chiari e radi, nel qual caso, controllare allentamente il cablaggio. Se il cablaggio del diffusore ha un puntalino lungo un nucleo, utilizzato il nucleo a strisce per collegare tutti i morsetti positivi (ROSSI). Ilsystema sareosi costamente in fase.

Attenersi sempre alle istruzioni riportate sul manuale del processore per audiovisivi!

Pulizia e cura

Cura dell'armadietto

Pulire i cabinet con un panno leggermente umido. Non utilizzato prodotti detergenti a base di solventi. In caso di macchie, eliminare con un panno leggermente inumidito con acqua, distillato di petrolio o alcool isopropilico a seconda del tipo di macchia. Quindi passare un panno per eliminare eventuali residui del prodotto deterrente. Non usare abrasivi di nessun tipo.

Schemature

Spazzolare leggermente le schermature con una spazzola dai peli morbidi. Non rimuovere le schermature del diffusore se non è indispensableile.

Unità del drive

É preferibile non toccare le unità del drive perché facilemente danneggiabili se esposle.

Garanzia

Gli alloparlanti Q Acoustics sono coperti da garanzia in quanto privi di difetti dei materiali e per la qualità di esecuzione nei seguenti termini:

Altoparlanti passivi: per 5 anni alla data di acquisito.

Altoparlanti attivi & Subwoofer: per 2 anni dalla data di acquisto.

Durante il periodo di garanzia la Q Acoustics, a sua discrezione, riparere o sostituira qualunque prodotto in cui siano stati riscontrati dei difetti, in seguito ad un'ispezione della citta o del distributore dell'agente incariciati.

L'uso improprio e l'usura e la rottura non sono coperti da garanzia.

La merchandise da riparare deve essere resa in primo luogo al rivenditore presso cui è stato effettuato l'acquisto. Qualora non fosse possibile il/i pezzo/i devono essere spediti porto franco, preferibilmente nel loro imballaggio, alla Q Acoustics o al distributore di zona incaricato alla dlitta stessa, il tutto corredato alla prova d'acquisto. Eventuali danni alla merce arrecati durante il viaggio verso il centro di riparazione non sono inclusi nella garanzia. Il trasporto per il ritorno sare a carico della Q Acoustics o del relative distributore come opportuno.

La presente garanzia non incide in modo alcuno sui diritti legali dell'acquirente.

Distributore incaricato per il Regno Unito:

Regno Unito, CM23 5GZ

Per informazioni relative all'assistenza in altri paesi contattare [e-mail]

Q Acoustics 2000i Serie Accessori

Sistema di chiusura:

Unità toni bassi: (mm)

Unità toni alto: (mm)

Risposta di frequenza: (±3dB)

Impedenza nominale:

Impedenza minima:

Sensibilità: (2.83v@1m)

Energia elettrica raccomandata

per l'amplificatore:

Frequenza crossover:

Volume effettivo:

Dimensioni armadietto: (LxAxP mm)

Peso: (ad armadietto)

reflex a 2 vie

100mm

25 mm

68 Hz -22 kHz

60

4Ω

86dB

15-75W

2.8 kHz

3,3 litri

L234.5xA203xP150

3,5Kg

reflex a 2 vie

125mm

25 mm

64 Hz -22 kHz

6Ω

4Ω

88dB

25-75W

2.9 kHz

6,4 litri

L264.5xA278xP170

5.0Kg

reflex a 2 vie

2× 165mm

25 mm

44 Hz -22 kHz

6Ω

4Ω

92dB

25-150W

2.6 kHz

34.9 litri

L1006xA321xP270

21Kg

reflex a 2 vie

2 × 100 ~mm

25 mm

75Hz-22kHz

6Ω

4Ω

89dB

25-100W

2.7 kHz

7,58 litri

L160xA203xP430

6Kg

Subwoofer attivo 2070Si

Sistema di chiusura:	Con aperture
Unità toni bassi: (mm)	raggio lungo
Potenza amplificatore:	140 Watt rms
Frequenza crossover:	50Hz -150 Hz
Dimensioni armadietto: (LxAxP mm)	L425xA560xP
Peso:	14,6Kg

2000i Series

Tipede altavoces Selezione "sellado" si sus altavoces
