Tipo di prodotto	Casse da biblioteca passiva 2 vie con reflex posteriore
Marca	Q-ACOUSTICS
Modello	Concept 20
Unità dei bassi	125 mm
Unità degli alti	25 mm
Risposta in frequenza	64 Hz - 22 kHz
Impedenza nominale	6 ohm
Impedenza minima	4 ohm
Sensibilità	88 dB
Potenza amplificatore consigliata	25 - 75 W
Frequenza di crossover	2,9 kHz
Collegamento	Bi-wiring possibile, terminali placcati oro
Posizionamento consigliato	Su supporti Q Acoustics o scaffale, a 200 mm dalla parete posteriore
Accessori inclusi	Manuale di istruzioni, tappi in schiuma per correzione dei bassi
Manutenzione e pulizia	Panno asciutto, non usare prodotti abrasivi o solventi
Garanzia casse passive	5 anni
Precauzioni di sicurezza	Non esporre ad acqua, a calore eccessivo, non aprire
Compatibilità	Amplificatore stereo, sistema home theater

Domande frequenti - Concept 20 Q-ACOUSTICS

Qual è la potenza dell'amplificatore consigliata per le Concept 20?

La potenza consigliata è compresa tra 25 e 75 watt per canale.

Posso usare le Concept 20 su uno scaffale?

Sì, possono essere posizionate su uno scaffale. Per un risultato migliore, usa i supporti Q Acoustics per posizionare il tweeter all'altezza dell'orecchio.

Come collegare le casse in bi-wiring?

Rimuovi i ponticelli tra i terminali, poi collega due cavi distinti dall'amplificatore ai terminali HF (alti) e LF (bassi). Assicurati che le polarità siano rispettate.

Cosa fare se i bassi sono troppo presenti?

Usa i tappi in schiuma forniti inserendoli nei fori posteriori. Questo riduce il livello dei bassi e migliora la definizione.

Che tipo di cavo per casse usare?

Usa cavi specializzati con sezione di rame sufficiente. Evita cavi sottili che degradano i bassi.

Come pulire le casse Concept 20?

Pulisci i cabinet con un panno leggermente umido. Non usare mai prodotti abrasivi o solventi. Per le griglie, usa una spazzola morbida.

Qual è la distanza minima dal muro?

Si consiglia di lasciare almeno 200 mm dietro la cassa per un funzionamento ottimale.

Le casse sono coperte da garanzia?

Sì, le casse passive beneficiano di una garanzia di 5 anni contro i difetti di fabbricazione.

Posso usare punte di fissaggio sul parquet?

Per pavimenti duri, usa i piedini arrotondati forniti. Le punte sono riservate ai tappeti.

Cosa fare in caso di problema tecnico?

Contatta il tuo rivenditore o il servizio clienti Q Acoustics a [e-mail]. Non smontare la cassa, ciò annullerebbe la garanzia.

MANUALE UTENTE Concept 20 Q-ACOUSTICS

Istruzioni d'uso per l'utente e caratteristiche del prodotto

Siprega dileggere attendamente quando segue - contiene informazioni importanti

Leggere le istruzioni.

Conservare le istruzioni per un uso futuro.

Rispettare tutte le avventenze inerenti ai rischi.

Seguire tutte leistruzioni.

Nonutilizzarequest'apparecchio in prossimitadi acqua.

Pulire esclusivamente con un panno asciutto.

Non ostruire nessuna aperture per la ventilazione.

Installare conformamente alle istruzioni del fabbricante.

Non installare in prossimità di fonti di calorie come radiatori, valvole di regolazione termica, fornelli o altre apparecchiature (inclusi gli amplificatori) che producono calorie.

Utilizzare unicamente gli accessori in dotazione specificamente indicati dal fabbricante.

Utilizzare sostanto con un carrello, uno scaffale, un cavaletto, una staffa o un ravolo specificamente indicati dal fabbricante o venduti insieme all'apparecchio.

In caso di utilizzo di carello, prestare attenzione allo spostamento del combinato dell'apparecchio, onde evitare danni provocati da un ribaltamento.

In caso di fulmini o di mancato utilizzato dell'apparecchio per lunghi periodi, staccare la spina.

Attenzione: Onde ridurre il rischio d'incendio o di scossa elettrica, non esporre il prodotto a pioggia o umidità. Il prodotto non deve essere esesto a gocce e spruzzi e sopra il prodotto non deve essere collocato nessun oggetto contente liquidi, come vasi di fori.

Non collocare sopra il prodotto nessuna fonte di fiamma non protetta, come candele.

Attenzione: Cambiamenti o modifiche non espressamente approbate dal fabbricante potrebbero invalidare l'autorizzazione dell'utente ad azionare quello dispositivo.

Manutenzione: L'apparecchiatura per la manutenzione deve essere resa al rivenditore presso cui è stato acquistato l'apparecchio o al rappresentante di zone responsable della manutenzione. Gli indirizzi dei principali rappresentanti addetti alla manutenzione per tutte l'area Britannica sono elencati in quello manuale.

Terzi: Nell'improbabile eventualità che questo prodotto venga ceduto a terzi, accludere al prodotto le presenti istruzioni sul relative funzionamento.

La Serie Concept Q Acoustics è una gamma d'altoparlanti concepita per soddisfare le più alto aspettative degli appassionati di elettroacustica ad alta fedeltà, fedeli ai 2 canali, e dei cinefili esigenti.

La gamma include:

Concept 20: Altoparlante con ripiano libri con bass driver da 125mm

Concept 40: Supporto da pavimento con due bass driver da 125mm

Prima di procedere con qualunque collegamentoagli altoparlanti assicurasi che tutti gli appearecchi sotto tensione del systema siano spenti alla rete.

In fase di accensione delsystema acustico o di modifica delle fonti di ingresso, impostare il regolatore di volume principale su un livello basso. Alzare poi il livello gradualmente.

NON AZIONARE MAI ilsystema acustico a tutto volume. La posizione del regolatore di volume inganna e non segnala il livello effettivo di potenza delsystema. Impostare il volume su toni molto alto cui arrecare danni all'uditio.

NON collegare i morsetti dell'altoparlante alla presa di rete.

NON esporre gli altoparlanti a freddo, caddo, umidità o luce solareccessivi.

Qualora si azionino gli alto parlanti sprovvisti di schermature, prestare attenzione a preservare dai danni le unità del drive.

NON UTILIZZARE scaffali di ripiego. Sistemare lo scaffale approvato alla Q Acoustics seguendo le istruzioni e utilizzando qualunque fissaggio in dotazione. Il vosto rivenditore sare in grado di consigliarvi.

NON smontare l'altoparlante per non invalidare la garanzia.

Disimballaggio degli altoparlanti

Disimballare tutte le componenti degli altoparlanti. Sollevare gli altoparlanti delle scatole reggendo gli armadietti. Non utilizzato i sacchi di politene per solleverli. Il Concept 40 sono pesanti, se necessario, chiedere aiuto per solleverli. Nel maneggiare gli altoparlanti non trascinarli sul pavimento per non procurare danni - solleverli prima di spostarli.

La confezione contiene: L'altoparlante/e il manuale del presente prodotto.

Controllare attendamente il prodotto. In caso di parti danneggiate o mancanti, rivolgersi il prima possible al proprio rivenditore.

Conservare la confezione per il trasporto del prodotto in futuro. In caso di smaltimento dell'imballaggio si prega di atteneri alle norme sul riciclaggio in vigore nella propria area di residenza.

Preparazione

Preparare lo scaffale sul pavimento e i chiodi - Concept 40

Attenzione

Non usare vicino ad una forte fonte di calorie - radiatori, riscaldatori o apparetchiatre elettriche. Non esporre I supporti ad unecessivo freddo, calorie, umidita o luce solare. Per la pulizia utilizzare un panno umido con detergente liquido, se necessario. Non usare detergenti abrasivi o detergenti contenti solventi.

1

2

3
4

I chiodi sono appuntiti. Fare attenzione!

Non collocare mai un altoparlante con i chiodi laddove quello possa arrecare danni!

Spostare sempre gli altoparlanti sollevandoli - mai trascinarli!

56

6

7

8

Attenzione

Non colpire il vetro con oggetti duri o appuntiti.
Non salire in piedi sulla base di vetro.

Non stringere troppo i fassaggio.
Le punte devono essere montate dove ci sono pavimenti con moquette, per tutti i piani esposti - con legno, piastrella, ecc utilizzare i pieda a cupola. Per evitare danni, quando le punte vengono installate avere cura di inseire il supporto dove non è possible.
fare segi su arreidi o perforare cavi di rete, ecc Le punte non danneggiano i lappetti.

Preparazione

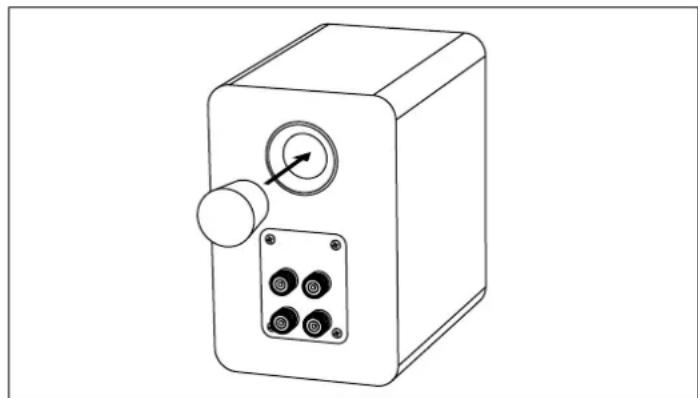

Tampone in materiale schiumato

I diffusori della Serie Concept sono retroventilati e progettati per funzionare in modo ottimale lasciando circa 200mm di spazio libero rispetto alla parete. Pertanto, in caso di installatione in prossimità di pareti/angoli è opportuno inseire i tamponi in materiale schiumato nelle porte posteriori per evitare un'eccessiva produzione di bassi.

I tamponi devono essere insertiti nella porta perché forzare. Si notera che un livello di bassi ridotto quando la definizione e l'estensione dei bassi risulteranno aumento. Provarare a modificare la posizione del diffusore molto per volta, sono ad individuare la soluzione ideale.

Posizionamento

Concept 40

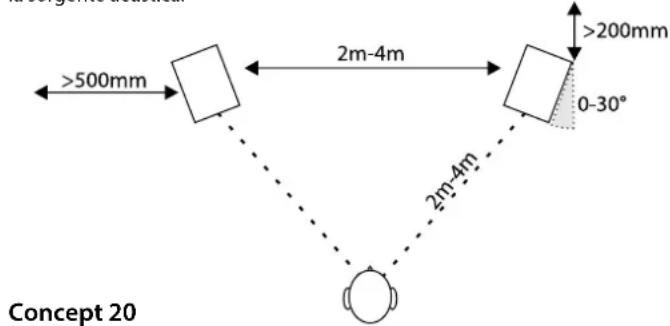

Gli altoparlanti Concept 40 vanno collocati almeno a 200mm di distanza dalla parete posteriore e a 500mm di distanza dalle pareti laterali. Una collocazione dei diffusori più ravvicinata alla parete aumentoe pure i toni bass ma potrebbe comportare un suono roboante e l'assenza della precisione e del dettaglio. I diffusori devono trovarsi a 2m - 4m di distanza l'uno dall'altre o l'ascoltatore, da seduto, delve trovarsi in posizione centrale rispetto ad essi. La leggera rotazione dei diffusori sono il centro affinerà pure l'imagine stereofonica ma può limitare la sorgente acustica.

Il montaggio ideale del Concept 20 è sugli scaffali Concept da terra. Se ci si trov a in fase di montaggio dello scafale, una simplice regola da seguire è questa: l'unità dei toni acuti delve trovarsi all'altezza delle orecchie di un ascoltatore seduto. I diffusori montati sullo scafale vanno trattati alla stregua di quell che si montano sul pavimento con la variente che il diffusore più essere collocato ad una distanza più ravicinata rispetto alla parete posteriore. E'possibileanche il montaggio dello scafale.

Prepararsi a fare più di una prova per trovare la miglior soluzione possible che si adatti ai propri gusti ed alla particolare sala d'ascolto private.

Collegare gli altoparlanti passivi

Morsetti e serrafili

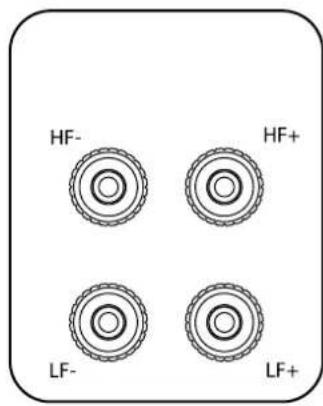

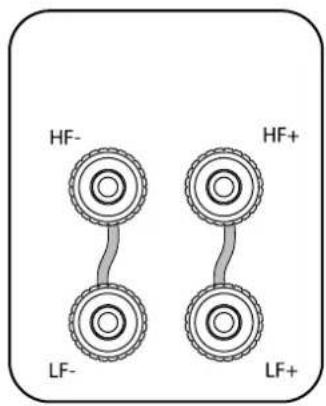

I Concept 20 e Concept 40 sono in bi-wiring. il crossover in bi-wiring ha quattro morsetti. La coppia superiore di morsetti si collega al diffusore sui toni acuti (HF) e la Coppia inferiore al diffusore/i dei toni bassi (LF). Poiché in dotazione, i crossover sono sistemati con barre rumuovibili per connettere le coppie di morsetti, il che consente di collegare l'altoparlante in maniera tradizione utilizzando un paio di cavi o in modalità bi-wiring con due paia.

Collegamento Standard

Collegamento Bi-Wiring

Cavi altoparlante

I cavi specialisti ci dell'altoparlante offriranno uno standard più elevato di riproduzione rispetto al generalmente valido filo 'da campanello' o 'zip'. Impiegare cavi ad elevato contento di rame. I cavi sottili riducono i toni bassi e limitano la gamma dinamica.

Il cavo dell'altoparlante è dotato di una striscia o di un tracciante a fianco di un nucleo. Per convenzione quello è collegato ai morsetti positivi. I cavi che collegano l'amplificatoreagli altoparlanti anteriorsdevono averedeialmente la stessa lunghezza. Non congiungere mai i cavi -utilizzare tutte le lunghezze per intero.

Predisporre i cavi

Dividere il cavo fino a una profundità di 40mm circa. Togliere il rivestimento isolante del filo fino a una profondità di 10mm e torcere le estremità per raggruppare qualunque filo vagante. Tagliere le estremità del cavo lasciando esposti 7mm di filo sulla rivestimento isolante.

Collegare un morsetto

Svitare il morsetto in senso antiorario per esporre il foro di montaggio posto sulla base della colonna del morsetto.

Inserire l'estremita del cavo priva di rivestimento isolante all'interno del for. Serrare nuovamente e completeness il morsetto a mano. Assicurarsi che non vi siano fili vaganti che potrebbero essere in contatto con i morsetti contigui.

Nella UE I'uso di spine da 4mm per altoparlante e contrario alle norme di sicurezza.

Collegare gli altoparlanti passivi

Collegamenti stereo

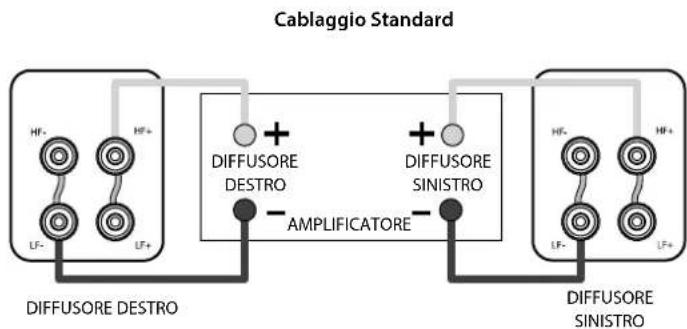

Collegamenti standard

Inflare il cavo dal basso verso l'altoattraverso la guida prima di collegare l'altoparlante.

Collegare il morsetto (+) ROSSO dell'altoparlante DESTRO al morsetto (+) Positivo ROSSO sul canale DESTRO dell'amplificatore. Collegare il morsetto (-) NERO dell'altoparlante al corrispondente morsetto (-) Negativo NERO dell'amplificatore.

Ripetere la procedura per il canale SINISTRO.

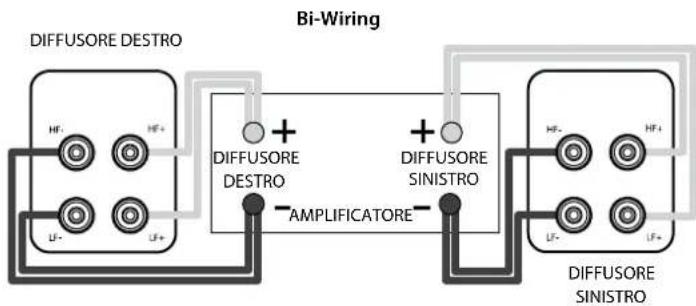

Bi-Wiring

L'attacco diretto dei toni acuti e delle reti dei bassi di un altoparlante ad un amplificatore miglioria via l'esecuzione dei basse che la gamma dinamica.

Per il bi-wiring: Predisporre una coppi di cavi gemelli per anni altoparlante. Svitare tutti i morsetti dell'altoparlante e rimuovere entrambhe le barre. Collegare ora i morsetti degli acuti e i morsetti dei bassi all'amplificatore segundo la procedura descritta nel Cablaggio Standard. Si veda l'illustrazione in basso.

Quando gli altoparlanti sono collegati: Attivare il sistema ed iniziare la riproduzione di musica ad un volume moderato. Sintonizzare il diffusore nel miglior modo possibile.

Pulizia e cura

Cura dell'armadietto

Pulire i cabinet con un panno leggermente umido. Non utilizzato prodotti detergenti a base di solventi. In caso di macchie, eliminare con un panno leggermente inumidito con acqua, distillato di petrolio o alcol isopropilico a seconda del tipo di macchia. Quindi passare un panno per eliminare eventuali residui del prodotto detergente. Non usare abrasivi di nessun tipo.

Schemature

Spazzolare leggermente le schermature con una spazzola dai peli morbidi. Non rimuovere le schermature del diffusore se non è indispensableabile.

Unità del drive

É preferibile non toccare le unità del drive perché fácilmente danneggiabili se esposte.

Garanzia

Gli altoparlanti Q Acoustics sono coperti da garanzia in quanto privi di difetti dei materiali e per la qualità di esecuzione nei seguenti termini:

Altoparlanti passivi: per 5 anni alla data di acquisto

Altoparlanti attivi & Subwoofoers: per 2 anni alla data di acquireo

Durante il periodo di garanzia la Q Acoustics, a sua discrezione, riparere o sostituirà qualunque prodotto in cui siano stati riscontrati dei difetti, in seguito ad un'ispezione della ditta o del distributore dell'agente incarici.

L'uso improprio e l'usura e la rottura non sono coperti da garanzia.

La merc de ripare deve essere resa in primo luogo al rivenditore presso cui è stato effettuato l'acquisto. Qualora non fosse possibile il/i pezzo/i devono essere spediti porto franco, preferibilmente nel loro imballaggio, alla Q Acoustics o al distributore di zona incaricato della ditta stessa, il tutto corredato della prova d'acquisto. Eventuali danni alla merce arrecati durante il viaggio verso il centro di riparazione non sono inclusi nella garanzia. Il trasporto per il ritorno sare a carico della Q Acoustics o del relativo distributore come opportuno.

La presente garanzia non incide in modo alcuno sui diritti legali dell'acquirente.

Per informazioni relative all'assistenza in altri paesi contattare info@ qacoustics.co.uk

Q Acoustics

Altoparlanti	passivi	Concept	20
Sistema di chiusura:		2-way reflex	2-way reflex with twin woofers
Unità toni bassi:		125mm	2 x 125mm
Unità toni alto:		25mm	25mm
Risposta di frequenza:		64Hz - 22kHz	53Hz - 22kHz
Impedenza nominale:		6 Ohm	8 Ohm
Impedenza minima:		4 Ohm	4 Ohm
Sensibilità:		88dB	90db
Energia elettrica raccomandata per l'amplificatore:		25 - 75W	25 - 150W
Frequenza crossover:		2.9kHz	2.3kHz
Dimensioni armadietto (W x H x D)
Cabinet:		170mm x 260mm x 255mm	170mm x 955mm x 285mm
Compresi i terminali e stabilizzatore:		170mm x 260mm x 280mm	390mm x 980mm x 305mm
Peso:		5.6kg	18.5kg
