Concept 300 - Luidspreker Q-ACOUSTICS - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve boekenplankluidspreker
Merk	Q-ACOUSTICS
Model	Concept 300
Frequentierespons (-6 dB)	55 Hz - 30 kHz
Gemiddelde impedantie	6 Ω
Minimale impedantie	4,7 Ω
Gevoeligheid	84 dB/W/m
Aanbevolen vermogen	25 - 200 W
Vervorming (120 Hz - 20 kHz)	< 0,2 %
Scheidingsfrequentie	2,5 kHz
Midden-laag luidspreker	165 mm (6,50 inch)
Discantluidspreker	28 mm (1,10 inch)
Gewicht (per luidspreker)	14,5 kg
Afmetingen (B x H x D)	220 x 355 x 400 mm
Bekabelingstype	Bi-wiring mogelijk
Filterbrug	Discant aanpassing: -0,5 dB / normaal / +0,5 dB
Schuimpluggen inbegrepen	Ja (om de lage tonen te verminderen bij plaatsing dicht bij de muur)
Inbegrepen accessoires	Handleiding, reinigingsdoekje, filterbrug, schuimpluggen
Optionele stands (referentie)	Paar stands Q Concept 300 (492 x 688 x 430 mm)
Garantie	4 jaar (uitbreidbaar naar 5 jaar na registratie)
Onderhoud	Licht vochtige doek, geen oplosmiddelen
Veiligheid	Niet blootstellen aan water of hitte, niet demonteren

Veelgestelde vragen - Concept 300 Q-ACOUSTICS

Wat is het aanbevolen vermogen voor de versterker?

Het aanbevolen vermogen voor de Concept 300 luidsprekers ligt tussen 25 en 200 W.

Hoe plaats ik de Concept 300 luidsprekers?

Plaats de luidsprekers op een afstand van 2 tot 4 meter van elkaar, op gelijke afstand van de luisteraar. Een vrije ruimte van minimaal 600 mm achter de luidspreker wordt aanbevolen. U kunt de luidsprekers naar binnen richten om het stereobeeld te verbeteren.

Hoe gebruik ik de schuimpluggen?

De schuimpluggen dienen om de lage tonen te verminderen als de luidsprekers dicht bij een muur worden geplaatst. Steek ze in de achterste poort zonder ze te diep in te duwen. Dit vermindert het basniveau maar verbetert de helderheid.

Hoe voer ik bi-wiring uit?

Voor bi-wiring verwijdert u de verbindingen tussen de bovenste en onderste aansluitingen. Gebruik twee tweelingkabels per luidspreker: sluit een paar aan op de discant (HF) aansluitingen en het andere op de lage tonen (LF) aansluitingen, en verbind elk paar met de versterker volgens de polariteit.

Hoe stel ik de filterbrug in?

De brug aan de achterkant maakt het mogelijk de discantrespons aan te passen. Plaats deze tussen de twee linker aansluitingen voor een normaal niveau, verwijder deze voor -0,5 dB (minder discant), of plaats deze tussen de twee rechter aansluitingen voor +0,5 dB (meer discant). Pas aan op basis van de akoestiek van de ruimte.

Wat is de garantie op de Concept 300 luidsprekers?

Q Acoustics biedt een garantie van 4 jaar tegen materiaal- en fabricagefouten. Deze kan worden verlengd tot 5 jaar door het product te registreren op de website qacoustics.co.uk/register.

Hoe reinig ik de luidsprekers?

Reinig de behuizingen alleen met een licht vochtige doek. Gebruik geen oplosmiddelen of schurende middelen. De roosters worden gereinigd met een zachte borstel. Raak de luidsprekers niet aan.

Kunnen de luidsprekers zonder beschermrooster worden gebruikt?

Ja, maar het wordt aanbevolen om de luidsprekers te beschermen tegen stoten en stof. Plaats de roosters terug in de aanwezigheid van kinderen of huisdieren.

Wat is de benodigde inlooptijd?

Een inlooptijd van minimaal 24 uur normaal gebruik wordt aanbevolen zodat de luidsprekers hun optimale prestaties bereiken.

Wat te doen bij problemen of schade?

Neem bij een defect eerst contact op met uw dealer. Gebruik indien mogelijk de originele verpakking voor transport. De garantie dekt geen verkeerd gebruik of normale slijtage.

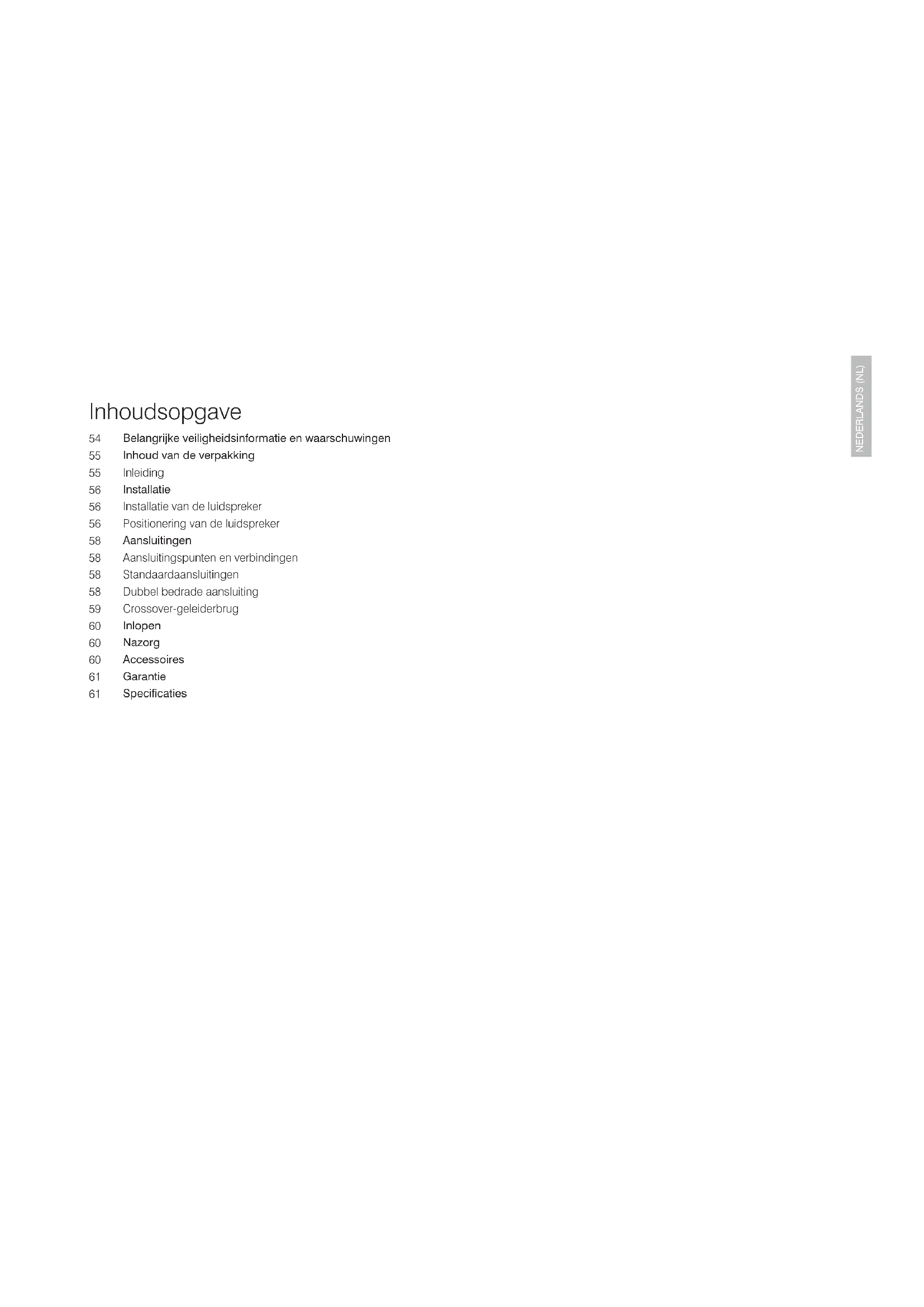

GEBRUIKSAANWIJZING Concept 300 Q-ACOUSTICS

54 Belangrijke veiligheidsinformatie en waarschuwingen
55 Inhoud van de verpakking
55 Inleiding
56 Installatie
56 Installatie van de luidspreker
56 Positionering van de luidspreker
58 Aansluitingen
58 Aansluitingspunten en verbindingen
58 Standaardaansluitingen
58 Dubbel bedrade aansluiting
59 Crossover-geleiderbrug
60 Inlopen
60 Nazorg
60 Accessoires
61 Garantie
61 Specifications

Belangrijke veiligheidsinformatie en waarschuwingen

1. Veiligheidsinformatie en waarschuwingen

Voordat u uw luidsprekers aansluit, dient u ervoor te zorgen dat alle actieve units van uw installatie zijn losgekoppeld van de netspanning.

Als u uw geluidssysteem aanzet of inputbronnen wijzigt, moet u de hoofdvolumeregelaar op een laag niveau zetten. Zet het niveau geleidelijk aan hoger.

Speel uw geluidsinstallatie NOOIT af op maximaal volume. De stand van de volumeregelaar is misleidend en geeft niet het vermogensniveau van de installatie aan. Een zeer hoge volume-instelling kan uw gehoor beschadigen.

1.1. Instructies

Lees en begrijp deze instructies voordat u uw luidsprekers gaat gebruiken. Schade die is ontstaan omdat u deze instructies niet hebt opgevolgd, valt niet onder de garantie. Bewaar deze instructies op een veilige plek.

Lees deze instructies.

Bewaar deze instructies.

Let op alle waarschuwingen.

Volg alle instructies op.

Gebruik dit apparaat niet in de buurt van water.

Sluit de terminals van uw luidsprekers NIET direct aan op het lichtnet.

Installeer ze niet in de buurt van warmtebronnen zoals kachels, warmte-uitlaten, fornuizen of andere apparaten (waaronder versterkers) die warmte produceren.

Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn opgegeven.

Trek de stekker uit het stopcontact bij onweer of wanneer het apparaat gedurende lange tijd niet wordt gebruikt.

2. De luidsprekers uitpakken

Pak de luidsprekers volledig uit. Til de luidsprekers uit de dozen door de kasten

vast te houden. Til ze niet op aan de beschermhoezen. De Concept 300s zijn zwaar - vraag om hulp als ze verplaatst moeten worden.

Sleep de luidsprekers bij het verplaatsen niet over de vloer, dit kan schade veroorzaken. Til elke luidspreker op voordat u hem verplaatst. Wees voorzichtig met knopen en gespen op de kleding omdat deze cosmetische schade aan de luidsprekers kunnen veroorzaken.

Controleer de luidspreker zorgvuldig. Als er onderdelen beschadigd zijn of ontbreken, dient u dat zo snel mogelijk aan uw leverancier te melden.

Bewaar de verpakking voor toekomstig vervoer. Als u de verpakking weggooit, volg dan alle geldende recycling-voorschriften.

3. Installatie

• Gebruik alleen de accessoires die bij de Concept 300 zijn geleverd.
• Om letsel te voorkomen, dient het product stevig te worden bevestigd conform de installatievoorschriften.
• Als u uw luidsprekers gebruikt zonder de roosters, wees dan voorzichtig en bescherm de units tegen schade.
• Demonteer de luidspreker NIET. Hiermee vervalt namelijk de garantie.
• De luidsprekers kunnen veilig in tropische en/of gematigde klimaten worden gebruikt.

3.1. Vocht

- Reduceer het risico op brand of elektrische schokken

door de luidsprekers te beschermen tegen regen, vocht, druppels of spetters.
- Gebruik dit apparaat niet in de buurt van water.

3.2. Onderhoud

Laal onderhoud over aan vakbekwaam onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enigerlei wijze is beschadigd, als er

vloeistof op het apparaat is gemorst, als er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, als het niet naar behoren functioneert

of als het is gevallen.

4.0. Gebruikte symbolen

Waarschuwingssymbool

Het uitroeptekensymbool richt de aandacht op informatie in deze handleiding die u goed moet lezen om gebruiks- of onderhoudsproblemen te voorkomen.

OPPASSEN: Voorkom een elektrische schok door de brede pin van de stekker volledig in de brede opening van het contact te steken.

Symbool voor afgedankte elektrische en elektronische apparatuur

Dit symbool betekent dat het product gescheiden van ander huishoudelijk afval verwijderd moet worden en naar een apart

inzamelpunten voor terugwinning en recycling van elektrische en elektronische apparatuur gebracht dient te worden.

Zorg ervoor dat u vertrouwd bent met de geldende wetgeving inzake de gescheiden inzameling van elektrische en elektronische producten.

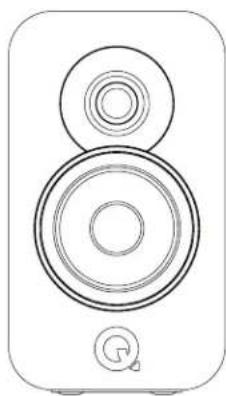

Inhoud van de verpakking

1 x Gebruikershandleiding

1 x Reinigingsdoek

Dank u voor uw aankoop van een paar Q Acoustics Concept 300 luidsprekers.

Deze gebruiksaanwijzing is bedoeld om u te helpen met de instelling en installatie van de Concept 300, zodat u het product gemakkelijk kunt installeren en het een optimale prestatie levert.

Lees de instructies, belangrijke veiligheidsinformatie en waarschuwingen aandachtig door voorafgaand aan de installatie en het gebruik van het product om te zorgen voor een veilige en optimale werking.

Met de Concept 300 hebben we ons geconcentreerd op het bereiken van een perfect evenwicht tussen kunst en wetenschap om een luidspreker te produceren die stijlvol en modern is, maar ook voor een goede en nauwkeurige geluidsweergave zorgt.

Een getalenteerd team van medewerkers heeft een prachtige luidspreker gemaakt die zo consistent kan worden geproduceerd dat het geluid en de prestatie van elke unit identiek is.

We hopen dat u veel plezier van uw Q Acoustics heeft.

Installatie

Installatie van de luidsprekers

De Concept 300 luidsprekers zijn ontwikkeld en getest voor gebruik op de Concept 300 vloerstandaard om optimaal luisterplezier te garanderen.

Elke Concept 300 is in de fabriek zodanig ingesteld dat de luidsprekers waterpas staan, aangezien de bodem van het hoofdonderdeel met gebruik van ons eigen ophangsysteem van de luidspreker is geïsoleerd. Deze isolerende technologie maakt een gecalculeerde hoeveelheid beweging in de luidsprekerbodem mogelijk dus schrik hier tijdens de installatie niet van.

Neem contact met uw lokale dealer op als u twijfelt over de installatie van uw Concept 300.

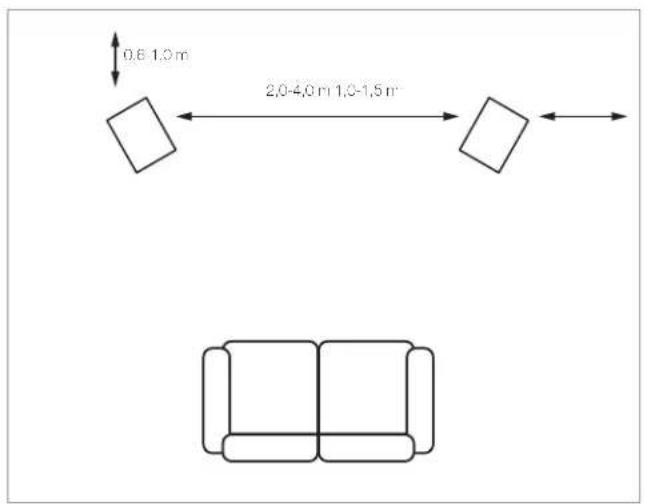

Positionering van de luidsprekers

De luidsprekers moeten ten minste op 2,0 - 4,0 meter afstand van elkaar staan en op gelijke afstand van de zittende luisteraar worden opgesteld. Als u de luidsprekers iets naar binnen draait, wordt het stereobeeld verscherpt, ten koste van een smaller geluid.

0.6 1.0 m 2.0-4.0 m 1.0-1.5 m²

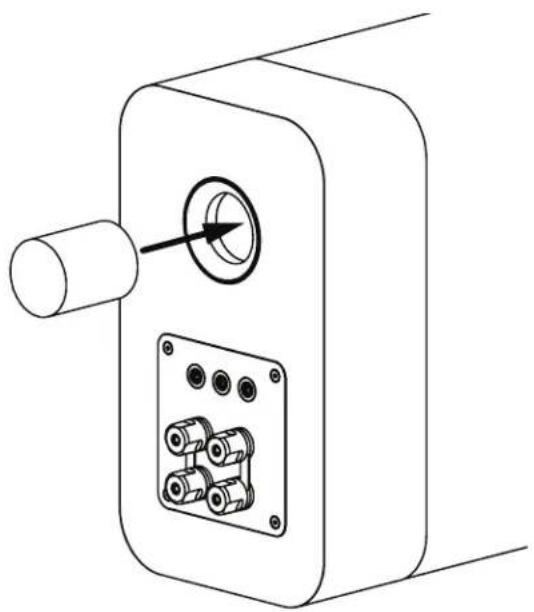

Schuimrubberen dop

Luidsprekers van de Concept serie hebben poorten aan de achterzijde en werken het best met ten minste 600 mm vrije ruimte aan de achterzijde. Over het algemeen geldt dat hoe dichter de achterzijde van de luidsprekers bij een wand staan, des te meer de basfrequenties worden versterkt tot ze het totale geluid overschaduwen. Als dit gebeurt, kan door het sluiten van de achterpoort met de schuimrubber dop de bas worden gereduceerd, wat nuttig is als de Concept 300 door de woningsituatie dichter met de achterzijde bij een wand moet worden geplaatst.

Zorg ervoor dat de doppen goed in de poort passen, zonder ze te ver naar binnen te duwen. U zult horen dat het basniveau afneemt maar dat de definitie en basweergave worden verhoogd. De optimale positie van de luidsprekers wordt gevonden door te experimenteren en aanpassingen te maken tijdens het eerste gebruik.

Aansluitingspunten en verbindingen

De Concept 300s zijn dubbel bedraad. Een crossover die dubbel bedraad kan worden heeft vier aansluitingspunten. Het bovenste paar aansluitingspunten sluit aan op de treble-luidspreker (HF) en het onderste paar op de basluidspreker(s) (LF). De crossovers zijn aangebracht met verwijderbare links om de aansluitingspunten te verbinden en de luidspreker met enkele bedrading te configureren. Zodoende kunt u de luidspreker op conventionele wijze aansluiten met gebruik van één paar kabels.

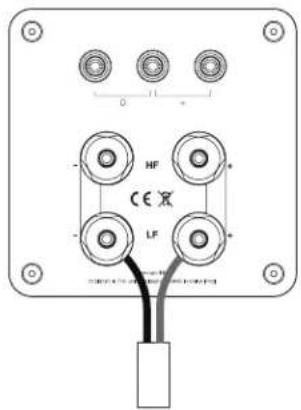

Stereoansluitingen

Sluit het RODE (+) aansluitingspunt van de RECHTERLUIDSPREKER aan op het RODE, positieve (+) aansluitingspunt op het RECHTERKANAAL van de versterker.

Sluit het ZWARTE (-) aansluitingspunt van de luidspreker aan op het overeenkomende ZWARTE, negatieve (-) aansluitingspunt van de verslerker.

Herhaal deze procedure voor het LINKERKANAAL.

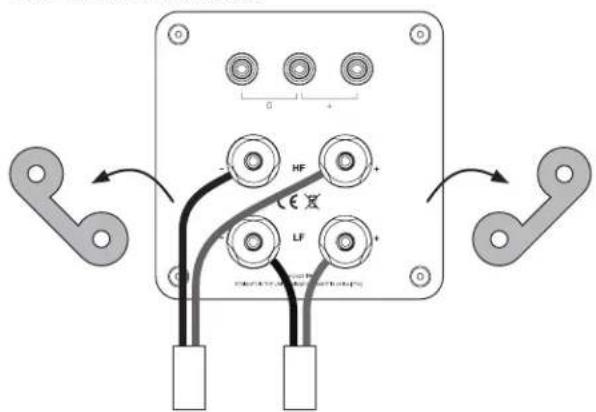

Dubbel bedrade aansluitingen

Voor dubbele bedrading: Bereid twee tweelingkabels voor voor elke luidspreker. Schroef alle luidsprekeraansluitingspunten los en verwijder beide verbindingen. Sluit nu de treble- en de basaansluitingspunten op de versterker aan volgens de procedure die beschreven wordt in "standaardverbindingen". Bekijk de bovenstaande illustratie.

Stereoansluitingen

HF CE LF

Dubbel bedrade aansluiting

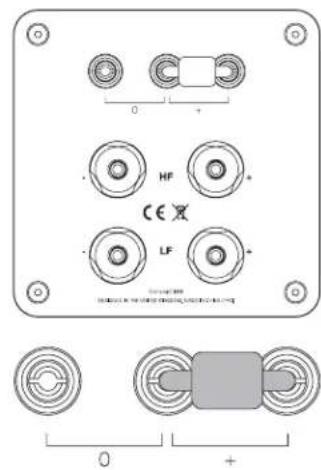

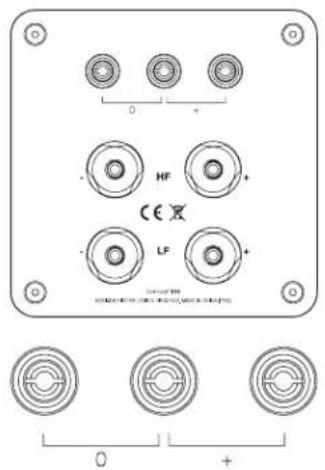

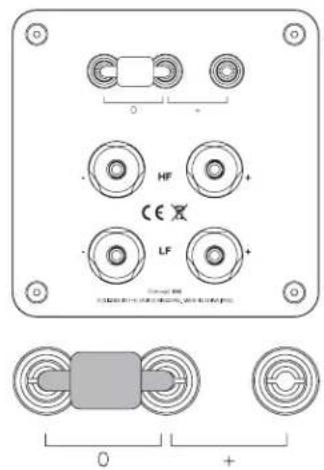

Het Concept 300 luidsprekersysteem beschikt over een uitstekende manier om de hoge-frequentie respons op een bepaalde luisteromgeving aan te passen door het plaatsen van een eenvoudige geleiderbrugbalk op de achterzijde van de luidspreker.

Wanneer de geleiderbrug op de twee uiterst linkse terminals zijn aangebracht, leveren de luidsprekers het HF-energieniveau dat de ontwerper voor de akoestiek van een 'normale' kamer in gedachten had. Het volledig verwijderen van de geleiderbrug levert een respons met minder HF (treble) energie dan de 'ideale' respons en de HF-energie wordt enigszins vergroot als de geleiderbrug met de twee uiterst rechtse terminals is verbonden.

Voor kamers met veel meubilair is wellicht een kleine verhoging van het HF-niveau nodig terwijl kamers met weinig inrichting vrij weerkaatsend kunnen zijn en een respons nodig hebben met iets minder HF-energie.

Houd echter in gedachten dat er geen "correcte" positie bestaat. De uiteindelijke positie is de positie die de luisteraar het meeste genot biedt als hij of zijn naar zijn of haar favoriete muziek luistert.

Minder treble (-0,5dB) Normaal Meer treble (+0,5dB)

HF CE LF 0 + + + 0 +

HF CE LF 0 + 0 +

0 + HF CE LF 0 + 0 +

Inlopen

In overeenstemming met vele andere complexe mechanische systemen, leveren de Concept 300 luidsprekers hun optimale prestatie pas nadat ze gedurende een bepaalde inlooptijd zijn gebruikt. De juiste prestatie van een luidspreker hangt gedeeltelijk af van de werking van de verende materialen die tijdens de productie worden gebruikt, en deze bereiken pas hun duurzame vaste staat als ze op de temperatuur en met de elasticiteitsmodulus die tijdens de ontwerpfase zijn gespecificeerd hebben gewerkt. Het kan diverse dagen duren voordat luidsprekers die in een koud magazijn waren opgeslagen uiteindelijk de kamertemperatuur bereiken en daarom raden we ten minste 24 uur normaal gebruik aan zodat de aandrijfunits voldoende los kunnen raken om volgens de bedoeling van de ontwerper te presteren.

Accessoires

Paar Q Concept 300 standaards (B x H x D) 492 x 688 x 430 mm

Onderhoud van de kast

Reinig de kasten alleen met een licht bevochtigde doek. Gebruik geen reinigers met oplosmiddelen. Gebruik nooit schuurmiddelen.

De kastoppervlakken hoeven meestal alleen afgestoft te worden. Als een spuitbus of een ander reinigingsmiddel gebruikt moet worden, brengt u het reinigingsmiddel eerst op de doek aan, niet direct op de kast. Test het reinigingsmiddel eerst op een klein hoekje, omdat sommige reinigingsmiddelen de afwerking aantasten. Gebruik geen schurende reinigingsmiddelen of middelen die zure of basische stoffen bevatten. Gebruik nooit reinigingsmiddelen op de drivers en raak ze niet aan, omdat ze daardoor beschadigd zullen raken.

Echt houten fineer wordt behandeld met een tegen ultraviolet bestendigde lak om kleurveranderingen in de loop der tijd te minimaliseren. Niettermin kan, zoals bij elk natuurlijk materiaal, een zekere mate van verandering in de kleur optreden. Houd de luidsprekers uit de buurt van directe warmtebronnen zoals en warmte-uitlaten om de mogelijkheid van scheuren in het neer tot een minimum te beperken. Houd de luidsprekers u zonlicht.

Roosters

De rooster kunnen zo nodig met een zachte borstel worden schoongemaakt.

Als u de Concept 300 luidsprekers zonder roosters gebruikt, dient u de roosters weer aan te brengen als er huisdieren of kinderen in de kamer aanwezig zijn.

Drivers.

Raak de drivers niet aan, omdat ze snel beschadigd raken.

Garantie

Q Acoustics passieve luidsprekerproducten zijn gegarandeerd vrij van defecten in materiaal en productie voor een periode van vier jaar vanaf de aankoopdatum. Tijdens de garantieperiode zal Q Acoustics naar eigen goeddunken een product repareren of vervangen als het na inspectie door het bedrijf, of een aangestelde distributeur of vertegenwoordiger, defect is gebleken.

Verkeerd gebruik en normale slijtage vallen niet onder de garantie.

Goederen ter reparatie moeten in de eerste instantie worden teruggestuurd naar de leverancier die het product verstrekt heeft. Is dit niet mogelijk, neem dan contact op met Q Acoustics of de door Q Acoustics aangestelde distributeur in uw regio om de juiste garantieprocedure te bepalen. Gebruik indien mogelijk de oorspronkelijke verpakking om het product terug te sturen, aangezien schade tijdens het transport naar het reparatiecentrum niet door de garantie wordt gedekt. De garantie is op geen enkele wijze van invloed op uw wettelijke rechten.

De garantie kan tot 5 jaar worden verlengd door het product te registeren op qacoustics.co.uk/register.

Neem voor onderhoudsinformatie contact op met: [e-mail]

Q Acoustics

Bishops Stortford, Herts, Verenigd Koninkrijk

CM23 5GZ

Specifications

Performance

Frequentierespons (-6dB) 55 Hz – 30 kHz

Gemiddelde impedantie 6 Ω

Gevoeligheid 84 dB/W/m

Aanbevolen voeding 25 - 200 W

Vervorming (120Hz - 20kHz) <0,2 %

Crossoverfrequentie 2.5 kHz

Driverdimensions

Mid- / basdriver 165 mm (6,50 in)

Hoge frequentiedriver 28 mm (1,10 in)

Gewicht en dimensies

Gewicht (per kast) 14,5 kg (31,9 lbs)

Kast inclusief bodem en terminals 220 x 355 x 400 mm

(B x H x D) (8,6 x 13,97 x 15,75 in)
