Тип продукта	Пассивная полочная колонка
Бренд	Q-ACOUSTICS
Модель	Concept 300
Частотный диапазон (-6 дБ)	55 Гц – 30 кГц
Средний импеданс	6 Ом
Минимальный импеданс	4,7 Ом
Чувствительность	84 дБ/Вт/м
Рекомендуемая мощность	25 – 200 Вт
Искажения (120 Гц - 20 кГц)	< 0,2 %
Частота раздела	2,5 кГц
СЧ/НЧ-динамик	165 мм (6,50 дюйма)
ВЧ-динамик	28 мм (1,10 дюйма)
Вес (на колонку)	14,5 кг
Размеры (Ш x В x Г)	220 x 355 x 400 мм
Тип подключения	Возможен бивайринг
Перемычка фильтра	Регулировка ВЧ: -0,5 дБ / нормально / +0,5 дБ
Поролоновые заглушки в комплекте	Да (для уменьшения баса при размещении у стены)
Аксессуары в комплекте	Руководство, салфетка для очистки, перемычка, поролоновые заглушки
Опциональные стойки (артикул)	Пара стоек Q Concept 300 (492 x 688 x 430 мм)
Гарантия	4 года (продлевается до 5 лет при регистрации)
Уход	Слегка влажная ткань, без растворителей
Безопасность	Не подвергать воздействию воды и тепла, не разбирать

Часто задаваемые вопросы - Concept 300 Q-ACOUSTICS

Какая рекомендуемая мощность усилителя?

Рекомендуемая мощность для колонок Concept 300 составляет от 25 до 200 Вт.

Как расположить колонки Concept 300?

Разместите колонки на расстоянии 2–4 метров друг от друга, на равном расстоянии от слушателя. Рекомендуется оставить не менее 600 мм позади колонки. Можно направить колонки внутрь для улучшения стереоизображения.

Как использовать поролоновые заглушки?

Поролоновые заглушки служат для уменьшения баса, если колонки расположены близко к стене. Вставьте их в задний порт, не углубляя слишком сильно. Это снижает уровень низких частот, но улучшает четкость.

Как выполнить бивайринг?

Для бивайринга снимите перемычки между верхними и нижними клеммами. Используйте два сдвоенных кабеля на колонку: подключите одну пару к клеммам ВЧ (HF), другую — к клеммам НЧ (LF), затем подключите каждую пару к усилителю с соблюдением полярности.

Как настроить перемычку фильтра?

Перемычка на задней панели позволяет регулировать отклик ВЧ. Установите её между двумя левыми клеммами для нормального уровня, снимите для -0,5 дБ (меньше ВЧ) или поместите между двумя правыми клеммами для +0,5 дБ (больше ВЧ). Настройте в зависимости от акустики помещения.

Какая гарантия на колонки Concept 300?

Q Acoustics предоставляет гарантию 4 года на дефекты материалов и изготовления. Срок можно продлить до 5 лет, зарегистрировав продукт на сайте qacoustics.co.uk/register.

Как чистить колонки?

Очищайте корпуса только слегка влажной тканью. Не используйте растворители или абразивные средства. Сетки чистите мягкой щёткой. Избегайте прикосновений к динамикам.

Можно ли использовать колонки без защитных сеток?

Да, но рекомендуется защищать динамики от ударов и пыли. Устанавливайте сетки при наличии детей или домашних животных.

Сколько времени нужно для приработки?

Рекомендуется приработка в течение как минимум 24 часов нормальной эксплуатации для достижения оптимальных характеристик динамиков.

Что делать в случае неисправности или повреждения?

При обнаружении дефекта сначала обратитесь к продавцу. По возможности используйте оригинальную упаковку для транспортировки. Гарантия не распространяется на неправильное использование или нормальный износ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Concept 300 Q-ACOUSTICS

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Содержание

84 Важная информация о мерах безопасности и предупреждения
85 Содержимое упаковки
85 Введение
86 Установка
86 Установка динамиков
86 Размещение динамиков
88 Соединения
88 Полюса и соединители
88 Стандартные соединения
88 Подсоединение посредством раздвоенных выводов
89 Разделительная перемычка
90 Ввод в работу
90 Послепродажное обслуживание
90 Принадлежности
91 Гарантия
91 Спецификации

Важная информация о мерах безопасности и предупреждения

1. Информация о мерах безопасности и предупреждения Перед подключением какого-либо оборудования к колонкам убедитесь, что все рабочие блоки вашей системы отключены от электрической сети.

При включении аудиосистемы или переключении источников входных сигналов установите общий регулятор громкости на низкий уровень. Повышайте уровень громкости постепенно.

НИКОГДА не включайте аудиосистему на полную громкость. Положение регулятора громкости может вводить в заблуждение и не указывает уровень мощности сигнала. Использование очень высоких уровней громкости может повредить ваш слух.

1.1. Инструкции Прежде чем приступить к использованию динамиков, прочтите и примите к сведению данное руководство. Гарантия аннулируется, если повреждение системы произошло по причине несоблюдения инструкций данного руководства. Храните данное руководство в надежном месте.

Прочитайте данную инструкцию. Сохраните данную инструкцию. Примите к сведению все предупреждения. Следуйте всем указаниям. Не используйте это оборудование вблизи воды. НЕ подключайте полюса ваших колонок к питающей сети. Не устанавливайте систему вблизи источников тепла, таких как батареи, регистры отопления, кухонные плиты и другое оборудование (в том числе усилители), излучающее тепло.

Используйте исключительно приспособления и дополнительное оборудование, рекомендованные производителем.

Отключайте оборудование от сети во время грозы или

в случае, если вы не собираетесь пользоваться им длительное время.

1. Извлечение из упаковки

Полностью распакуйте акустическую систему. Извлекайте колонки из картонных коробок, придерживая их за корпус. Не пытайтесь извлечь колонки, потянув за защитные чехлы. Модели Concept 300 тяжелые: при необходимости попросите

кого-нибудь помочь вам.

Если вы захотите переместить колонки, не волочите их по полу, так как это может повредить их. Приподнимите колонки перед перемещением. Будьте осторожны с пуговицами и пряжками, так как ими легко нанести косметические повреждения.

Тщательно проверьте колонки. Если какие-либо детали отсутствуют или повреждены, сообщите об этому своему дилеру как можно скорее.

Сохраните упаковку для будущей возможной транспортировки. Если вы решите выбросить упаковку, соблюдайте действующее в вашей стране законодательство по переработке отходов.

1. Установка

2. Используйте только те аксессуары, которые входят в комплект Concept 300.

3. Во избежание травм и повреждений данное устройство должно быть надежно установлено на полу в соответствии с инструкциями по установке.
4. Если вы пользуетесь колонками без защитных сеток, позаботьтесь о том, чтобы узлы привода не были повреждены.
5. НЕ разбирайте акустическую систему. В противном случае вы будете лишены права на гарантийное обслуживание.
6. Применение данного устройства в тропическом и (или) умеренном климате является безопасным.

3.1. Влажность - Не следует подвергать устройство воздействию дождя, влаги, просачивающейся или разбрызгивающейся воды во избежание возгорания или поражения электрическим током. - Не используйте это устройство вблизи воды.

3.2. Техническое обслуживание Все работы по техническому обслуживанию должны выполняться квалифицированным техническим персоналом. Техническое обслуживание необходимо в случае повреждения оборудования, попадания жидкости или других предметов внутрь оборудования, воздействия дождя или влаги, сбоев в работе оборудования или его падения.

4.0. Символы на изделии Символ предупреждения об опасности Символ «восклицательный знак» указывает на информацию в данном руководстве, важную для предотвращения проблем в работе и техническом обслуживании.

ВНИМАНИЕ! Во избежание поражения электрическим током убедитесь, что ширина лапки вилки подходит к ширине гнезд розетки, и вилка полностью вставляется в розетку.

Символ «Отходы электрического и электронного оборудования» Данный символ указывает на то, что устройство должно быть утилизировано отдельно от бытового мусора и отправлено

на специализированный пункт сбора для утилизации и переработки отходов электрического и электронного оборудования.

Обязательно ознакомьтесь с правилами раздельной утилизации электрических и электронных изделий, действующими в вашем регионе.

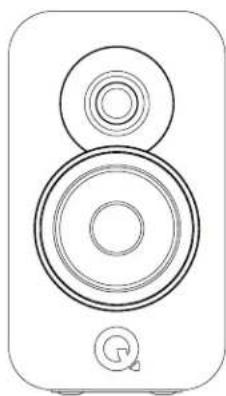

Содержимое упаковки

Аудиосистема Concept 300 — 1 шт.

Руководство пользователя — 1 шт.

Протирочная салфетка — 1 шт.

Соединительный кабель — 1 шт.

Пенопластовая пробка — 1 шт.

Благодарим вас за приобретение парного комплекта Q Acoustics Concept 300.

В настоящем руководстве представлены инструкции по настройке и установке Concept 300. С его помощью вы сможете без проблем выполнить настройку изделия и обеспечить его оптимальные рабочие характеристики.

Чтобы обеспечить безопасную и удовлетворительную работу системы, перед установкой и эксплуатацией внимательно прочитайте эту инструкцию, важную информацию по технике безопасности и предупреждения.

При разработке Concept 300 главной задачей было достижение совершенного баланса между искусством и наукой и производство стильных, современных и надежных динамиков с качественными акустическими характеристиками.

Наша команда талантливых разработчиков создала превосходный динамик, особенности производства которого позволяют добиться идентичных акустических и рабочих характеристик для каждого отдельного экземпляра устройства.

Надеемся, что вы получите удовольствие от использования продукции Q Acoustics.

Установка

Установка динамиков

Колонки Concept 300 спроектированы и протестированы с учетом их использования на напольной подставке Concept 300 для получения оптимального звучания.

Каждая колонка Concept 300 настроена на заводе таким образом, что динамики, являющиеся основой всей системы, изолированы от корпуса с помощью особой системы подвески. Эта изолирующая технология допускает определенное количество колебаний внутри основания, поэтому не стоит беспокоиться из-за этого во время установки.

Если у вас остались вопросы по установке и настройке аудиосистемы Concept 300, обратитесь к местному дилеру.

Размещение динамиков

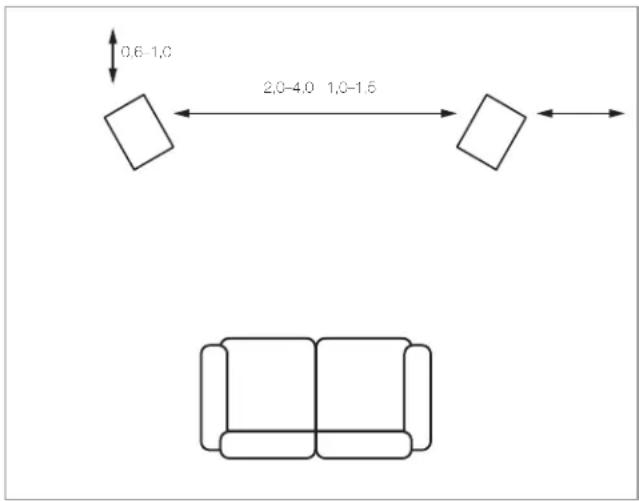

Динамики должны быть расположены на расстоянии 2–4 м друг от друга и на таком же расстоянии от сидящего слушателя. Легкий поворот динамиков друг к другу усилит стереофоническую картину за счет более узкого звукового пространства.

0.6-1.0 2.0-4.0 1.0-1.5

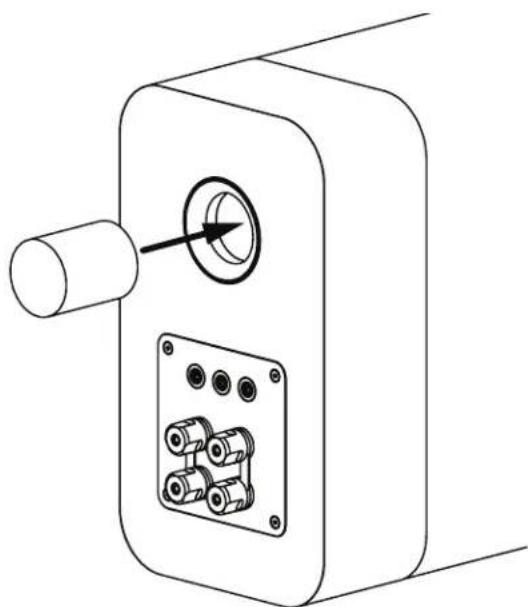

Пробка из пенопласта

Порты динамиков серии Concept расположены сзади, динамики лучше всего работают при наличии по меньшей мере 600 мм свободного пространства позади них. Как правило, чем ближе динамики расположены к задней стенке, тем больше усиливаются низкие звуковые частоты, пока они не начинают перекрывать основной звук. В таком случае закрытие заднего порта затычкой из пенопласта позволит снизить низкие частоты, что полезно, когда по причине бытовых условий необходимо устанавливать Concept 300 близко к задней стенке.

Убедитесь, что пробки плотно сидят в портах и не вставлены слишком глубоко. Вы обнаружите, что уровень низких частот понизится, но при этом повысится четкость и степень глубины баса. Оптимальное расположение для динамиков можно найти только экспериментальным путем, слегка корректируя его при нескольких первых прослушиваниях.

Полюса и соединители

Возможно подключение Concept 300 посредством раздвоенных выводов. Кроссовер с возможностью раздельного подключения имеет четыре полюса. Верхняя пара контактов подсоединяется к регулятору тембра высоких частот (HF), а нижняя — к низким частотам (LF). Кроссоверные кабели заранее оснащены удаляемыми перемычками для подсоединения пар контактов и установки динамиков в однопроводном режиме. Это позволит вам подключать динамик обычным образом посредством одной пары кабелей.

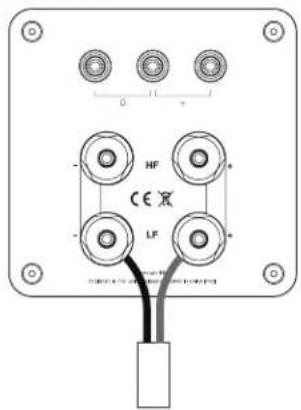

Стандартные соединения

Подключите КРАСНЫЙ (+) полюс правой колонки к КРАСНОМУ положительному (+) полюсу ПРАВОГО канала усилителя.

Подсоедините ЧЕРНЫЙ (—) контакт динамика к соответствующему ЧЕРНОМУ отрицательному (—) контакту усилителя.

Проделайте ту же процедуру в отношении ЛЕВОГО канала.

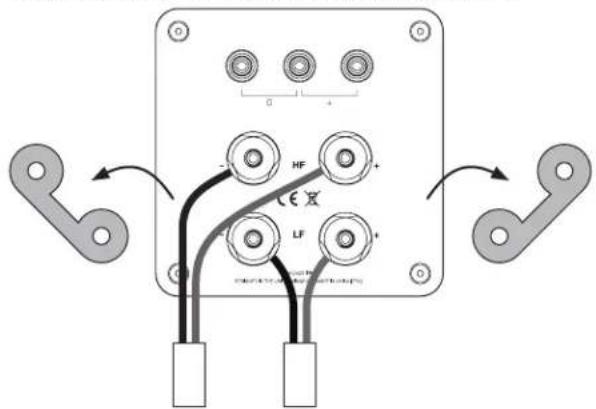

Подсоединение посредством раздвоенных выводов

Для произведения раздельного подключения: Подготовьте два симметричных двухжильных кабеля для каждой колонки. Отвинтите все полюса колонки и уберите оба соединения. Подключите полюса низких и высоких частот к усилителю, следуя указаниям, представленным в части «Стандартная система проводов». См. иллюстрацию выше.

Стандартные соединения

HF CE LF

Подсоединение посредством раздвоенных выводов

HF CE LF + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

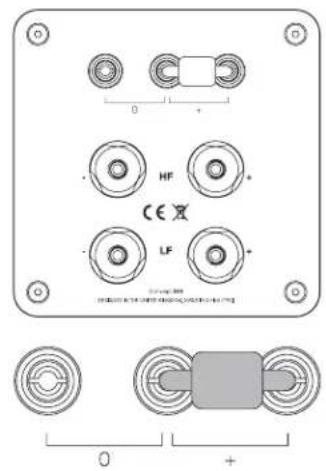

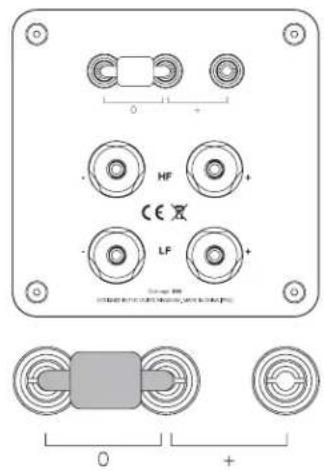

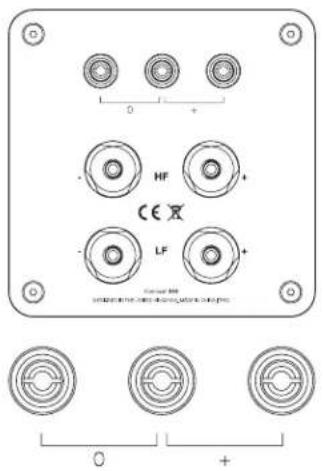

Разделительная перемычка

В акустической системе Concept 300 предусмотрен изящный способ адаптации высокочастотных характеристик к определенной акустической среде посредством простой перемычки на задней части динамика.

При установленной на два крайних левых контакта перемычке динамики демонстрируют энергию волн в высокочастотном диапазоне, которую разработчики предусматривали для «нормальной» акустики комнаты. При полном удалении перемычки динамики демонстрируют акустические характеристики с меньшей энергией высокочастотных волн по сравнению с «идеальными» характеристиками, а некоторого повышения высокочастотной энергии можно добиться, установив перемычку на два крайних правых контакта.

Для комнат с большим количеством мебели может потребоваться некоторое повышение уровня высоких частот, тогда как комната с малым количеством мебели может иметь отражающие свойства и потребовать акустических характеристик со слегка сниженной энергией высоких частот.

Помните, что «правильного» расположения не существует. Акустическая система должна быть расположена так, чтобы слушатель получал максимум удовольствия от прослушивания любимой музыки.

Уменьшение высоких частот (-0,5 дБ) Норма Добавление высоких частот (+0,5 дБ)

HF CE LF 0 + - + - - - 0 + -

C 0 + HF CE LF + 0 0 + +

0 + HF CE LF + 0 + 0 +

Ввод в работу

Как и в случае со многими типами комплексных механических систем, динамик Concept 300 будет работать оптимально только после определенного периода эксплуатации. Правильное функционирование динамика частично зависит от гибкости материалов подвески, используемых при производстве; они могут достигнуть своего долговременного стабильного состояния только в процессе работы при установленных температуре и модуле упругости на фазе проектирования. Может потребоваться несколько дней на то, чтобы температура динамика, который хранился в прохладном помещении, сравнялась с комнатной температурой, поэтому мы рекомендуем в течение 24 часов использовать его в нормальных условиях, чтобы головки динамиков стали достаточно гибкими для запланированного функционирования.

Принадлежности

Стойка для Q Concept 300

(Ш × В × Г) (492 × 688 × 430 мм)

Послепродажное обслуживание

Уход за корпусом

Корпус можно чистить только слегка смоченной салфеткой. Не используйте чистящие средства на основе растворителей. Никогда не используйте абразивы.

Как правило, поверхность корпуса требует только легкой очистки от пыли. При использовании аэрозольного или какого-либо другого чистящего средства наносите его на салфетку, а не на само изделие. Для начала попробуйте чистящее средство на маленьком участке поверхности изделия, так как некоторые чистящие средства могут повредить покрытие. Избегайте использования абразивов или средств, содержащих кислотные или щепочные реагенты. Во избежание повреждений не используйте чистящие средства для чистки головок и не трогайте их.

Фанера из натуральной древесины при производстве обрабатывается стойким к ультрафиолету лаком для минимизации изменения цвета изделия с течением времени. Тем не менее, как и в случае со всеми натуральными материалами, в любом случае следует ожидать некоторого изменения цвета. Храните динамики вдали от прямых источников тепла, таких как батареи отопления и воздуховоды с теплым воздухом, чтобы снизить риск растрескивания фанеры. Не подвергайте динамики прямому воздействию яркого солнечного света.

Защитные сетки

Защитные сетки при необходимости следует чистить только мягкой щеткой.

Если вы используете Concept 300 без защитных сеток, обязательно устанавливайте их на место, когда в комнате находятся дети или домашние животные.

Узлы привода

К узлам привода не следует прикасаться, так как их легко повредить.

Гарантия

На продукцию Q Acoustics предоставляется гарантия отсутствия дефектов с точки зрения качества материалов и изготовления сроком на 4 года с даты приобретения. В течение гарантийного срока компания Q Acoustics обязуется произвести ремонт или заменить изделие, если после проведения проверки она или ее назначенный дистрибьютор или уполномоченный представитель обнаружат дефект в предоставленном на проверку изделии.

Гарантия не распространяется на неправильное использование и естественный износ.

Товары для ремонта должны в первую очередь быть возвращены поставившему их дилеру. Если это не представляется возможным, свяжитесь с Q Acoustics или назначенным компанией дистрибьютором для вашего региона, чтобы определить надлежащую гарантийную процедуру. По возможности следует использовать оригинальную упаковку для возврата изделия, так как на ущерб, причиненный во время транспортировки в центр ремонта, не распространяется гарантия. Эта гарантия никоим образом не влияет на ваши законные права.

Срок действия гарантии можно продлить до 5 лет, зарегистрировав изделие на веб-странице qacoustics.co.uk/register.

Для получения информации о техническом обслуживании обращайтесь по адресу электронной почты [e-mail]

Q Acoustics

Bishops Stortford, Хартфордшир, Великобритания

CM23 5GZ

Спецификации

Рабочие характеристики

Амплитудно-частотная характеристика (−6 дБ) 55 Гц — 30 кГц

Среднее сопротивление 6 Ом

Минимальное сопротивление 4,7 Ом

Чувствительность 84 дБ/Вт/м

Рекомендуемая мощность 25–200 Вт

Искажение (120 Гц – 20 кГц) <0,2 %

Частота кроссовера 2,5 кГц

Измерения головки громкоговорителя

Средне-/низкочастотный динамик 165 мм (6,50 дюйма)

Высокочастотный динамик 28 мм (1,10 дюйма)

Масса и габаритные размеры

Масса (одна колонка) 14,5 кг (31,9 фунта)

Колонка, включая основание и выходы 220 × 355 × 400 мм

(Ш × В × Г) (8,6 × 13,97 × 15,75 дюйма)
