Concept 300 - Lautsprecher Q-ACOUSTICS - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Regallautsprecher
Marke	Q-ACOUSTICS
Modell	Concept 300
Frequenzgang (-6 dB)	55 Hz – 30 kHz
Mittlere Impedanz	6 Ω
Minimale Impedanz	4,7 Ω
Empfindlichkeit	84 dB/W/m
Empfohlene Leistung	25 – 200 W
Verzerrung (120 Hz - 20 kHz)	< 0,2 %
Übergangsfrequenz	2,5 kHz
Mittel-Tieftöner	165 mm (6,50 Zoll)
Hochtöner	28 mm (1,10 Zoll)
Gewicht (pro Lautsprecher)	14,5 kg
Maße (B x H x T)	220 x 355 x 400 mm
Verkabelungstyp	Bi-Wiring möglich
Filterbrücke	Höhenanpassung: -0,5 dB / normal / +0,5 dB
Schaumstoffstopfen inklusive	Ja (zur Reduzierung der Bässe bei Wandnähe)
Enthaltenes Zubehör	Handbuch, Reinigungstuch, Jumper, Schaumstoffstopfen
Optionale Ständer (Referenz)	Paar Ständer Q Concept 300 (492 x 688 x 430 mm)
Garantie	4 Jahre (durch Registrierung auf 5 Jahre erweiterbar)
Pflege	Leicht feuchtes Tuch, keine Lösungsmittel
Sicherheit	Nicht Wasser oder Hitze aussetzen, nicht zerlegen

Häufig gestellte Fragen - Concept 300 Q-ACOUSTICS

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerleistung für die Concept 300 Lautsprecher liegt zwischen 25 und 200 W.

Wie positioniert man die Concept 300 Lautsprecher?

Stellen Sie die Lautsprecher in einem Abstand von 2 bis 4 Metern voneinander auf, gleich weit vom Hörer entfernt. Ein Abstand von mindestens 600 mm hinter dem Lautsprecher wird empfohlen. Sie können die Lautsprecher nach innen ausrichten, um das Stereobild zu verbessern.

Wie verwendet man die Schaumstoffstopfen?

Die Schaumstoffstopfen dienen zur Reduzierung der Bässe, wenn die Lautsprecher nahe an einer Wand stehen. Stecken Sie sie in die hintere Bassreflexöffnung, ohne sie zu tief einzudrücken. Dies reduziert den Basspegel, verbessert aber die Definition.

Wie führt man Bi-Wiring durch?

Entfernen Sie für Bi-Wiring die Brücken zwischen den oberen und unteren Anschlüssen. Verwenden Sie zwei Lautsprecherkabel pro Lautsprecher: Schließen Sie ein Paar an die Hochtonanschlüsse (HF) und das andere an die Tieftonanschlüsse (LF) an, und verbinden Sie jedes Paar mit dem Verstärker, unter Beachtung der Polarität.

Wie stellt man die Filterbrücke ein?

Die Brücke auf der Rückseite dient zur Anpassung der Höhenwiedergabe. Positionieren Sie sie zwischen den beiden linken Anschlüssen für normalen Pegel, entfernen Sie sie für -0,5 dB (weniger Höhen) oder setzen Sie sie zwischen die beiden rechten Anschlüsse für +0,5 dB (mehr Höhen). Passen Sie sie der Raumakustik an.

Welche Garantie haben die Concept 300 Lautsprecher?

Q Acoustics gewährt eine Garantie von 4 Jahren auf Material- und Verarbeitungsfehler. Sie kann durch Registrierung des Produkts auf qacoustics.co.uk/register auf 5 Jahre verlängert werden.

Wie reinigt man die Lautsprecher?

Reinigen Sie die Gehäuse nur mit einem leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Die Abdeckungen reinigen Sie mit einer weichen Bürste. Vermeiden Sie es, die Lautsprecherchassis zu berühren.

Können die Lautsprecher ohne Schutzabdeckung verwendet werden?

Ja, aber es wird empfohlen, die Lautsprecherchassis vor Stößen und Staub zu schützen. Setzen Sie die Abdeckungen wieder auf, wenn Kinder oder Haustiere anwesend sind.

Wie lange ist die Einspielzeit?

Eine Einspielzeit von mindestens 24 Stunden bei normaler Nutzung wird empfohlen, damit die Lautsprecher ihre optimale Leistung erreichen.

Was tun bei Problemen oder Schäden?

Bei Defekten wenden Sie sich zunächst an Ihren Händler. Verwenden Sie wenn möglich die Originalverpackung für den Transport. Die Garantie deckt keine Fehlbedienung oder normalen Verschleiß ab.

BEDIENUNGSANLEITUNG Concept 300 Q-ACOUSTICS

14 Wichtige Sicherheits- und Warnhinweise
15 Packungsinhalt
15 Einführung
16 Einrichtung
16 Lautsprecheraufstellung
16 Lautsprecherpositionierung
18 Anschlüsse
18 Anschlussklemmen und Verbindungen
18 Standardanschlüsse
18 Bi-Wire-Anschlüsse
19 Crossover-Jumper
20 Inbetriebnahme
20 Nachsorge
20 Zubehör
21 Garantie
21 Technische Daten

Wichtige Sicherheits- und Warnhinweise

1. Sicherheits- und Warnhinweise

Bevor Sie Ihre Lautsprecher anschließen, vergewissem Sie sich, dass alle aktiven Einheiten Ihres Systems vom Netz getrennt sind.

Stellen Sie beim Einschalten Ihres Soundsystems oder beim Wechseln der Eingangsquellen eine niedrige Lautstärke ein. Erhöhen Sie die Lautstärke allmählich.

Betreiben Sie Ihr Soundsystem NIEMALS bei voller Lautstärke. Die Position des Lautstärkereglers spiegelt nicht das eigentliche Leistungsniveau des Systems wider. Das Hören bei sehr hoher Lautstärke kann Ihr Gehör schädigen.

1.1. Anleitung

Lesen und befolgen Sie diese Anleitung, bevor Sie Ihre Lautsprecher benutzen. Schäden infolge der Nichtbeachtung dieser Anleitung fallen nicht unter die Garantie. Diese Anleitung bitte an einem sicheren Platz aufbewahren.

Lesen Sie diese Anleitung durch.

Bewahren Sie diese Anleitung auf.

Beachten Sie alle Sicherheitshinweise.

Befolgen Sie alle Anweisungen.

Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

Schließen Sie die Lautsprecheranschlussklemmen NICHT an das Stromnetz an.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern) auf.

Verwenden Sie ausschließlich das vom Hersteller angegebene Zubehör.

Trennen Sie das Gerät bei einem Gewitter oder bei

längerer Nichtverwendung vom Netz.

2. Auspacken der Lautsprecher

Packen Sie die Lautsprecher vollständig aus. Heben Sie die Lautsprecher aus den Kartons. Halten Sie sie dabei am Gehäuse fest und heben Sie sie nicht an den

Schutzhüllen an. Der Concept 300 ist schwer. Holen Sie sich Hilfe zum Anheben.

Schleifen Sie die Lautsprecher nicht über den Boden, da sie dadurch beschädigt werden können. Heben Sie jeden Lautsprecher an, bevor Sie ihn bewegen. Achten Sie auf Knöpfe und Gürtelschnallen, da diese Schönheitsfehler verursachen können.

Prüfen Sie die Lautsprecher sorgfältig. Teilen Sie es Ihrem Händler unverzüglich mit, wenn Teile beschädigt sind oder fehlen.

Bewahren Sie die Verpackung für zukünftige Transporte auf. Beachten Sie bei einer Entsorgung der Verpackung die örtlichen Bestimmungen zur Wiederverwertung.

3. Installation

• Benutzen Sie nur das mit dem Concept 300 mitgelieferte Zubehör.
• Um Verletzungen zu vermeiden, muss dieses Gerät entsprechend der Installationsanleitung sicher befestigt werden.
• Wenn Sie Ihre Lautsprecher ohne Gitter nutzen, achten Sie darauf, dass die Schallwandler vor Beschädigungen geschützt sind.
• Bauen Sie die Lautsprecher NICHT auseinander. Dadurch erlischt die Garantie.
  • Die Verwendung dieses Geräts ist sicher in tropischem und gemäßigtem Klima.

3.1. Feuchtigkeit

• Um das Risiko von Feuer und elektrischem Schlag zu verringern, darf dieses Gerät nicht Regen, Feuchtigkeit und Tropf- oder Spritzwasser ausgesetzt werden.
• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser.

3.2. Wartung

Wartungsarbeiten nur von qualifiziertem

Fachpersonal durchführen lassen. Eine Wartung ist dann erforderlich, wenn das

Gerät in irgendeiner Weise beschädigt wurde, Flüssigkeit oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.

4.0. Symbole, die auf diesem Produkt verwendet werden

Warnzeichen

Das „Ausrufezeichen“ weist auf Funktionen hin, für die Sie die Gebrauchsanleitung aufmerksam lesen sollten, um Bedienungs- und Wartungsfehler zu vermeiden.

Vorsicht: Um einen Stromschlag zu vermeiden, stecken Sie den breiten Kontakt des Steckers in den breiten Schlitz der Steckdose. Stecken Sie den Stecker vollständig ein.

Symbol für Elektro- und Elektronik-Altgeräte

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Haushaltsmüll entsorgt werden darf, sondern an eine entsprechende Sammelstelle zur Wiederverwertung von Elektro- und Elektronik-Altgeräten abgegeben worden muss.

Bitte stellen Sie sicher, dass Sie mit Ihren örtlichen Bestimmungen zur Entsorgung von Elektro- und Elektronik-Geräten vertraut sind.

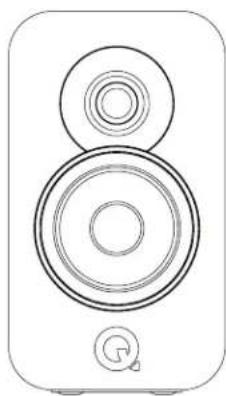

Inhalt der Verpackung

1 × Benutzerhandbuch

1 × Reinigungstuch

1 × Jumper

1 × Schaumstoffstöpsel

Vielen Dank, dass Sie sich für den Kauf eines Paars Q Acoustics Concept 300 entschieden haben.

Dieses Handbuch soll Sie durch die Einrichtung und das Aufstellen der Concept 300 führen. Es wird Ihnen bei der problemlosen Einrichtung helfen, damit Sie eine optimale Leistung des Produkts erreichen.

Bitte lesen Sie vor der Einrichtung und Verwendung diese Anleitung sowie die wichtigen Sicherheits- und Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb dieses Produkts zu gewährleisten.

Das Ziel bei der Entwicklung des Concept 300 war es, die perfekte Balance zwischen Kunst und Wissenschaft zu erreichen und einen Lautsprecher zu entwickeln, der elegant, zeitgemäß, klangvoll und präzise ist.

Ein talentiertes Team hat einen wunderbaren Lautsprecher entwickelt, der so einheitlich hergestellt werden kann, dass der Klang und die Leistung jeder Einheit identisch sein werden.

Wir wünschen Ihnen viel Freude mit Q Acoustics.

Einrichtung

Lautsprecheraufstellung

Die Lautsprecher Concept 300 wurden für die Verwendung mit dem Concept-300-Bodenständer entwickelt und getestet, um ein optimales Klangerlebnis zu bieten.

Jeder Concept 300 wurde in der Fabrik so eingestellt, dass die Lautsprecher nivelliert sind, da der Boden durch unser spezielles Aufhängungssystem vom eigentlichen Lautsprecherkörper isoliert ist. Diese Isolierungstechnologie ermöglicht einen berechneten Spielraum innerhalb der Lautsprecherbasis, der Sie beim Aufstellen nicht beunruhigen sollte.

Bitte wenden Sie sich an Ihren örtlichen Händler, wenn Sie bei der Einrichtung Ihrer Concept 300 Fragen haben.

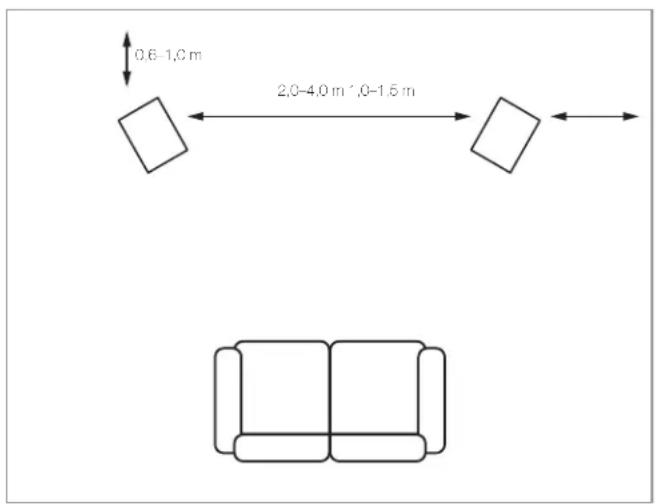

Lautsprecherpositionierung

Die Lautsprecher sollten in einem Abstand von 2,0–4,0 m zueinander und in gleicher Entfernung vom sitzenden Hörer aufgestellt werden. Eine leicht einwärts gerichtete Orientierung sorgt für einen schärferen Stereoklang, führt jedoch auch zu einer Einengung der Klangquelle.

0.6-1.0 m 2.0-4.0 m 1.0-1.5 m

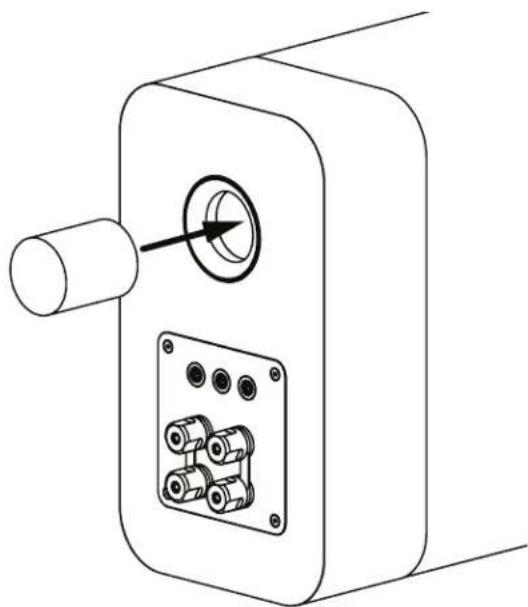

Schaumstoffstöpsel

Die Lautsprecher der Concept-Serie haben einen Reflexkanal auf der Rückseite und bieten den besten Klang, wenn sie an der Rückseite mindestens 600 mm freien Abstand haben. Generell gilt, dass die Bassfrequenzen umso mehr verstärkt werden, je dichter die Lautsprecher vor einer Wand stehen, bis sie den Gesamtklang überschatten. In diesem Fall kann der Schaumstoffstöpsel verwendet werden, um die Öffnung auf der Rückseite zu schließen. Das ist hilfreich, falls die Räumlichkeiten es erfordern, dass der Concept 300 dichter vor einer Wand steht.

Stellen Sie sicher, dass die Stöpsel die Kanäle dicht verschließen, ohne sie jedoch zu weit hineinzuschieben. Sie werden feststellen, dass der Basspegel reduziert wird, die Tonschärfe und Basserwiedergabe jedoch besser sind. Die optimale Position der Lautsprecher kann nur durch Experimentieren und kleine Anpassungen während der ersten Hörsitzungen gefunden werden.

Anschlussbuchsen und Verbindungen

Die Concept 300 können doppelverdrahtet werden (bi-wiring). Ein doppelverdrahtbares Crossover hat vier Anschlussklemmen. Das obere Klemmenpaar ist der Anschluss für den Hochtöner (HF) und das untere für den Tieftöner (LF). Die Crossover sind mit abnehmbaren Verbindungsstücken versehen, die die Klemmenpaare verbinden, um den Lautsprecher im Single-Wiring-Modus zu verwenden. Dies ermöglicht den konventionellen Anschluss des Lautsprechers mit einem Kabelpaar.

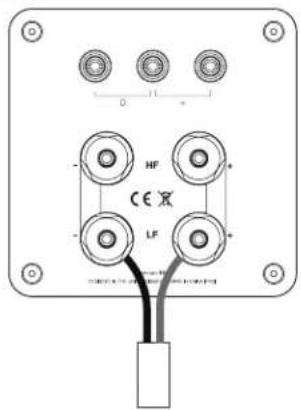

Standardanschlüsse

Verbinden Sie die ROTE (+) Anschlussklemme des RECHTEN Lautsprechers mit der ROTEN, positiven (+) Anschlussklemme des RECHTEN Verstärkerkanals.

Verbinden Sie die SCHWARZE (−) Anschlussklemme des Lautsprechers mit der entsprechenden SCHWARZEN, negativen (−) Anschlussklemme des Verstärkers.

Wiederholen Sie diesen Vorgang für den LINKEN Kanal.

Bi-Wire-Anschlüsse

Vorbereitung für die Doppelverdrahtung: Bereiten Sie für jeden Lautsprecher zwei Zwillingskabel vor. Lösen Sie alle Anschlussklemmen der Lautsprecher und entfernen Sie beide Verbindungsstücke. Verbinden Sie nun die Hochtöner- und die Tieftöneranschlussklemmen mit dem Verstärker. Befolgen Sie dabei das unter „Standardverdrahtung“ beschriebene Verfahren. Dies ist in der nebenstehenden Abbildung illustriert.

Standardanschlüsse

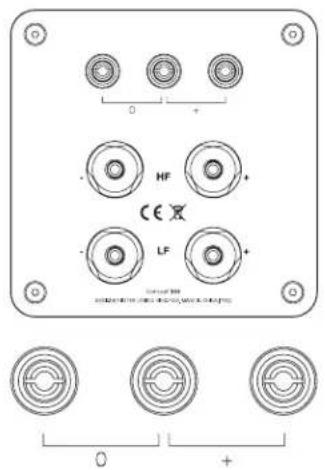

Das Lautsprechersystem Concept 300 bietet dem Nutzer einen eleganten Weg, den Höhenfrequenzbereich auf eine bestimmte Hörumgebung abzustimmen, indem an der Rückseite des Lautsprechers ein einzelner Jumper Bar angebracht wird.

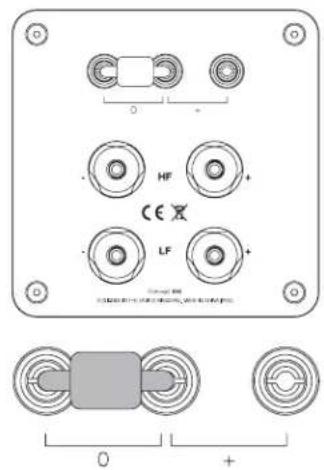

Durch Einstecken des Jumpers in die beiden linken Anschlussbuchsen wird der Lautsprecher den Grad an HF-Energie liefern, den der Entwickler für eine „normale“ Raumakustik vorgesehen hat. Wird der Jumper ganz entfernt, wird weniger HF-Energie (Höhen) ausgegeben als für den „idealen“ Bereich, und wenn der Jumper in die beiden rechten Anschlussbuchsen gesteckt wird, wird eine geringe Verstärkung der HF-Energie erreicht.

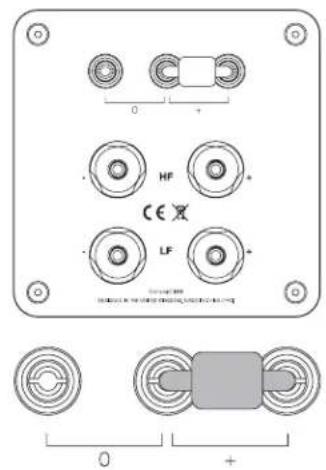

Bei stark möblierten Räumen kann eine kleine Verstärkung des HF-Niveaus erforderlich sein, wohingegen spärlich möblierte Räume stärker nachhallen und es erforderlich sein kann, weniger HF-Energie abzugeben.

Bitte beachten Sie, dass es keine „korrekte“ Position gibt. Die Endposition sollte letztlich diejenige sein, die beim Anhören der Lieblingsmusik das maximale Hörvergnügen bereitet.

weniger Höhen (-0,5 dB) normal mehr Höhen (+0,5 dB)

HF CE LF 0 + + + 0 +

HF CE LF 0 + 0 +

HF CE LF 0 + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Inbetriebnahme

Wie viele komplexe mechanische Systeme wird der Lautsprecher Concept 300 nicht seine optimale Leistung liefern, bevor er nicht für eine gewisse Zeit in Betrieb war. Die einwandfreie Leistung eines Lautsprechers hängt zum Teil von der Konformität der während der Herstellung verwendeten Aufhängungsmaterialien ab und diese erreichen ihren langfristigen Gleichgewichtszustand, sobald sie unter der Temperatur und Elastizität arbeiten, die in der Entwicklungsphase definiert wurden. Es kann einige Tage dauern, bis ein Lautsprecher, der in einem kalten Warenlager aufbewahrt wurde, schließlich Zimmertemperatur erreicht hat. Daher empfehlen wir 24 Stunden im Normalgebrauch, bis die Schallwandler sich genug aufgelockert haben, um so zu funktionieren, wie von den Entwicklern vorgesehen.

Zubehör

Ständerpaar für Q Concept 300

(B × H × T) 492 × 688 × 430 mm

Das Gehäuse nur mit einem leicht angefeuchteten Tuch abwischen. Keine lösemittelhaltigen Reinigungsmittel verwenden. Auf keinen Fall Scheuermittel verwenden.

Die Gehäuseoberfläche erfordert normalerweise nur ein leichtes Abstauben. Wenn Sie ein Spray oder einen anderen Reiniger verwenden, benetzen Sie damit zuerst das Reinigungstuch und nicht direkt das Gerät. Testen Sie zuerst eine kleine Stelle, da einige Reinigungsmittel den Lack beschädigen könnten. Benutzen Sie keine Scheuermittel oder Mittel, die Säuren oder Basen enthalten. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Schallwandlern und berühren Sie diese möglichst nicht, um Schäden zu vermeiden.

Echtholzfurniere werden mit einem UV-resistanten Lack behandelt, um ein Verblassen der Farbe im Laufe der Zeit zu verhindern. Jedoch ist wie bei allen natürlichen Materialien eine gewisse Farbveränderung zu erwarten. Halten Sie die Lautsprecher von direkten Wärmequellen wie Heizungen und Warmluftbelüftungsöffnungen fern, um Rissbildung im Holzfurnier zu vermeiden. Halten Sie die Lautsprecher fern von direkter Sonneneinstrahlung.

Gitter

Die Gitter sollten nur bei Bedarf mit einer weichen Bürste gereinigt werden.

Wenn Sie den Concept 300 ohne die Gitter benutzen, denken Sie bitte daran, diese einzusetzen, wenn Kinder oder Haustiere anwesend sind.

Schallwandler

Freiliegende Schallwandler sollten nach Möglichkeit nicht berührt werden, da sie leicht beschädigt werden können.

Garantie

Auf die passiven Lautsprecherprodukte von Q Acoustics besteht eine Garantie für die Fehlerfreiheit von Material und Verarbeitung für einen Zeitraum von 4 Jahren ab dem Kaufdatum. Während der Garantiezeit wird Q Acoustics fehlerhafte Produkte nach einer Prüfung durch das Unternehmen oder einen benannten Händler oder Vertreter nach eigenem Ermessen reparieren oder ersetzen.

Unsachgemäßer Gebrauch und normaler Verschleiß werden von dieser Garantie nicht erfasst.

Ware zur Reparatur sollte in erster Linie an den ursprünglichen Händler zurückgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Händler in Ihrer Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich sollte zur Rücksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die Reparaturwerkstatt entstehen, nicht unter die Garantie fallen. Ihre gesetzlichen Rechte werden in keiner Weise von dieser Garantie berührt.

Die Garantie kann auf 5 Jahre verlängert werden, wenn Sie Ihr Produkt unter der folgenden Internetadresse registrieren: qacoustics.co.uk/register.

Für Serviceinformationen in anderen Ländern senden Sie bitte eine E-Mail an: [e-mail].

Q Acoustics

Durchschnittliche Impedanz 6 Ω

Mindestimpedanz 4,7 Ω

Empfindlichkeit 84 dB/W/m

Empfohlene Leistung 25–200 W

Verzerrung (120 Hz–20 kHz) <0,2 %

Crossover-Frequenz 2.5 kHz

Treiberabmessungen

Mittel-/Tieftönder 165 mm (6,50 Zoll)

Hochfrequenztöner 28 mm (1,10 Zoll)

Gewicht und Abmessungen

Gewicht (pro Gehäuse) 14,5 kg (31,9 lbs)

Gehäuse inkl. Basis und Anschlüssen 220 × 355 × 400 mm

(B × H × T) (8,6 × 13,97 × 15,75 Zoll)
