BEDIENUNGSANLEITUNG 3030i Q-ACOUSTICS

Wichtige Sicherheits- und Warnhinweise

1. Sicherheits- und Warnhinweise

Bevor Sie ihre Lautsprecher anschließen, vergewissern Sie sich, dass alle aktiven Einheiten Ihres Systems vom Netz getrennt sind.

Stellen Sie beim Einsatzen Ihres Soundsystems oder beim Wechseln der Eingangsquellen eine niedrige Lautstärke ein. Erhöhen Sie die Lautstärke allmählich.

Betreiben Sie Ihr Soundsystem NIEMALS bei voller Lautstärke. Die Position des Lautstärkereglers spiegelt nicht das eigentliche Leistungsiveau des Systems wider. Das Hören bei sehr hoher Lautstärke kann Ihr Gehör schädigen.

1.1. Anleitung

Lesen und befolgen Sie diese Anleitung, bevor Sie ihre Laufsprecher benutzen. Schäden infolge der Nichtbeachtung dieser Anleitung fallen nicht unter die Garantie. Diese Anleitungitte an einem sicheren Platz aufbewahren.

Lesen Sie diese Anleitung durch.

Bewahren Sie diese Anleitung auf.

Beachten Sie alle Sicherheitshinweise.

Befolgen Sie alle Anweisungen.

Verwenden Sie theses Gerät nicht in der Nähe von Wasser.

Schlieben Sie die Laufsprecheranschlussklemmen NICHT an das Stromnetz an.

Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern) auf.

Verwenden Sie ausschließlich das vom Hersteller angegebene Zubehör.

Trennen Sie das Gerät bei einem Gewitter oder bei längerer Nichtverwendung vom Netz.

2. Auspacken der Laufsprecher

Packen Sie die Laufsprecher vollständig aus. Hebben Sie die Laufsprecher aus den Kartons. Halten Sie sie damit am Gehäuse fest und haben Sie sie nicht an den Schutzhüllen an.

Schleifen Sie die Laufsprecher nicht über den Boden, da sie dadurch beschädigt werden konnen. HebEN Sie jeder Laufsprecher an, bevor

Sieihn bewegen.

Prufen Sie die Laufsprecher sorgfältig. Teilen Sie es Ihr hem Handler unverzüglich mit, wenn Teile beschädigt sind oder fehlen

Bewahren Sie die Verpackung für zukünftige Transporte auf. Beachten Sie bei einer Entsorgung der Verpackung die ortlichen Bestimmungen zur Wiederverwertung.

3. Installation

• Benutzen Sie nur das mit dem Produkt mitgelieferte Zubehör.
• Um Verletzungen zu vermeiden, muss diese Gerät entsprechend der Installationsanleitung sicher am Boden befestigt werden.
• Verwenden Sie keine behelfsmäßigen Ständer. Montieren Sie den speziellen Ständer von Q Acoustics entsprechend der Anleitung und unter Verwendung der mitgelieferten Befestigungsmittel. Ihr Handler berät Sie hierzugen.
• Wenn Sie ihre Laufsprecher ohne Gitter nutzen, achten Sie darauf, dass die Schallwandler von Beschädigungen geschützt sind.
• Bauen Sie die Laufsprecher NICTHT auseinander. Dadurch erlischt die Garantie.

SchlieBen Sie die Laufsprecheranschlussklemmen NICHT an das Stromnetz an.
- Setzen Sie ihre Laufsprecher nicht übermäßiger Kälte, Hitze, Feuchtigkeit oder dem Sonnenlicht aus.
- Dieses Gerät ist für den Gebrauch in tropischem oder gemäßigtem Klima vorgesehen.

3.1. Feuchtigkeit

• Um das Risiko von Feuer und elektrischem Schlag zu verringn, damit these Gerät nicht Regen, Feuchtigkeit und Tropf- oder Spritzwasser ausgesetzt werden.
• Benutzen Sie diese Gerät nicht in der Nähe von Wasser.

3.2.Wartung

Wartungsarbeiten nur von qualifiziertem

Fachpersonal durchführten setzen. Eine Wartung ist dann erforderlich, wenn das Gerät in irgendener Weise beschädigt wurde, Flüssigkeit

oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal Funktioniert oder heruntergefallen ist

4.0. Symbole, die auf thisem Produkt verwendet werden.

Warnzeichen

Das „Ausrufezeichen“ weist auf Funktionen hin, für die Sie die Gebrauchsanleitung aufmerksam lesen sollenn, um Bedienungs- und Wartungsfehler zu vermeiden.

Vorsicht: Um einen Stromschlag zu vermeiden, stecken Sie den breiten Kontakt des Stecker in den breiten Schlitz der Steckdose, stecken Sie den Stecker vollständig ein.

Symbol fur Elektro- und Elektronik-Altgerate

Dieses Symbol zeigt an, dass das Gerät nicht mit dem Haushaltsmüll entsorgt werden darf, sondern an eine entsprechende Sammelstelle zur Wiederverwertung von Elektro- und Elektronik-Altgeräten abgegeben werden muss.

Bitte stellen Sie sicher, dass Sie mit ihren örtlichen Bestimmungen zur Entsorgung von Elektro- und Elektronik-Geräten vertraut sind.

Einführung

Vielen Dank, dass Sie sich für Q Acoustics entschieden haben.

Dieses Handbuch soll Sie durch die Einrichtung und Installation des Geräts führen und hilft Ihnen damit, die optimale Leistung ihrer Laatsprecher zu erreichen.

Bitte lesen Sie vor der Einrichtung und Verwendung these Anleitung sowie die wichtigen Sicherheitsund Warnhinweise aufmerksam durch, um einen sicheren und zufriedenstellenden Betrieb thesees Produkt zu gewährleisten.

Q Acoustics 3000i ist eine Laufsprecherserie, die speziell für die hohen Anforderungen passionierter Zweikanalton-Musikliebhaber und anspruchsvoller Filmenthusiasten entwickelt wurde.

Die Serie umfasst die folgenden Modelle:

3010i: Kompakte Regallautsprecher mit einem 100-mm-Tieftöner (4,0 Zoll)

3020i: Regallautsprecher mit einem 125-mm-Tieftöner (5,0 Zoll)

3030i: Regallautsprecher mit einem 165-mm-Tieftöner (6,5 Zoll)

3050i: Standlautsprecher mit zwei 165-mm-Tieftönern (6,5 Zoll)

3060S: Aktiv-Subwoofer mit 150 Watt und einem 200-mm-Schallwandler (8,0 Zoll)

3090Ci: Centerlautsprecher mit zwei 100-mm-Tieftonern (4,0 Zoll)

Der Lieferumfang umfasst: den/die Lautsprecher und diesen Produkthandbuch.

Darüber hinaus umfasst der Lieferumfang fur die folgenden Modelle:

3050i: für jeder der Laufsprecher Rückstabilisator, Stifte und Schutzkappen für die Stifte, Inbus-Schlüssel zum Einstellen der Stifte.

3060S:Netzkabel,Stifte und Schutzkappen fur die Stiffe

Kontrollieren Sie das Produkt sorgfältig. Teilen Sie es Ihr hem Handler unverzüglich mit, wenn Teile beschädigt sind oder fehlen.

Wir wünschen Ihnen viel Freude mit Q Acoustics.

Vorbereitung

Heben Sie die Laufsprecher aus den Kartons. Halten Sie sie damit am Gehäuse fest, berühren Sie nicht die Schallwandler und haben Sie die Laufsprecher nicht an den Schutzhüllen an. Die Modelle 3050i und 3060S sind schwer. Holen Sie sich erforderlichenfalls Hilfe.

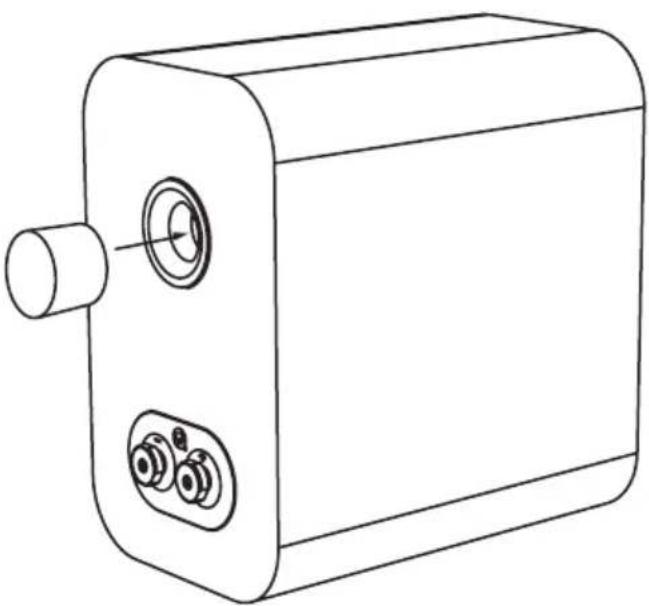

Schaumstoffstöpsel

Die Laufsprecher der Serie 3000i haben einen Reflexkanal auf der Rückseite und Funktionieran daher am besten, wenn beim Aufstellen vor einer Wand ein Abstand von ca. 200mm zwischen der Laufsprecherrückseite und der Wand eingehalten wird. Wenn Sie ihre Laufsprecher erhäner an einer Wand/Ecke aufstellen, sollen sie die Schaumstoffstöpsel in die Reflexkanale stecken, um eine übermäßige Bassstärke zu verhindern.

Stellen Sie sicher, dass die Stöpsel die Kanäle dicht verschlieben, ohne sie jedoch zuweit hineinzuschieben. Sie werden feststellen, dass der Basspegel reduziert wurde, die Tonscharfe und Wasserwiedergabejaboch better sind. Experimentieren Siemit keinen Positionsänderungen, um die Lautsprecheraufstellung und das Klangerlebnis zu

Die Stitte sind spitz. Gehen Si mit Vorsicht vor.

Stellen Sie einen Laufsprecher mit Stitten niemals drot auf, wo er Beschädigungen verursachen kann.

Heben Sie die Lautsprecher beim Transport immer an, schleifen Sie sie niemals über den Boden.

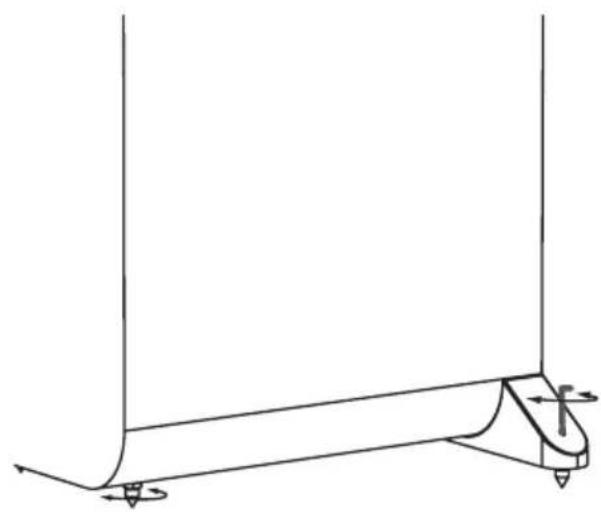

3050i - Anbringen des rückwärftigen Stabilisators

Schieben Sie die Stifte mit den Sicherungsmuttern bis zur Häufe in den Sockel und stellen Sie den Laufsprecher wieder aufrecht auf. (Falls Sie einen Holz- oder Steinfußboden haben, stecken Sie vor dem Aufrichten des Laufsprechers die Schutzkappen auf die Stift.) Schieber Sie bei aufrecht stehendem Laufsprecher den Inbus-Schlüssel von oben in die hinteren Stifte und stellen Sie sie so ein, dass der Laufsprecher eben und stabil stehen.

Befestigen Sie die Fübe mit den mitgelieferten Schrauben, wie abgebildet.

Aufstellung

Alle Lautsprecher mit Ausnahme des 3060S konnen ohne nachteilige Auswirkungen in der Nähe von TV-Bildschirmen betrieben werden. Der 3060S solle nur in einem Abstand von mindestens 500~mm von TV-Bildschirmen oder anderen magnetempfindlichen Geräten betrieben werden. Es kommt zu keinen Auswirkungen auf Plasma- und LCD-Bildschirme.

3010i, 3020i und 3030i

Die Modelle 3010i, 3020i und 3030i sollen am besten auf Q-Acoustics-Bodenständern, 3010i und 3020i an der Wand montiert werden. Die einfache Regel bei der Verwendung von Bodenständern ist, dass die Hochtöreinheit sich auf Ohrhöhe eines sitzenden Zuhörers befinden sollte. An der Wand angebrachte Laufsprecher können etwasHigher montiert werden. Die Lautsprecher sollen damit nach unten neigen. Auf Ständern montierte Laufsprecher sollen in der gleichen Weise wie Bodenlautsprecher behandelt werden, konnen jedoch etwas naher an die Wand gestellt werden. Die Aufstellung in einem Regal ist ebenfalls möglich.

Bei Ihr dem Fachhändler erhalten Sie auf Wunsch speziell zum Anbringen der Modelle Q Acoustics 3010i, 3020i und 3090Ci entwickelte Wandhalter. Bodenstandener für die Modelle 3010i, 3020i und 3030i sind ebenfls erstaltlich. Experimentieren Sie mit entsprechenden Aufstellungsorten, um die optimale

Position der Laufsprecher fur ihre Umgebung zu finden.

3050i

Die Lautspricher 3050i sollenn hinten mindestens 200 mm und seitlich mindestens 500 mm Abstand zu einer Wand haben. Eine Aufstellung nah an der Wand wurde zwar den Bass verstärken, konnte jedoch zu Drohnen und einer Minderung der Klangqualität führen. Die Lautspricher sollenn in einem Abstand von 2-4 m zueinander und zentriert

auf einen sitzenden Zuhörer aufgestellt werden. Eine leicht nachinnen gerichtete Aufstellung sorgt für schärferen Stereoklang, führt jedoch zu einer Einengung der Klangquelle.

Subwoofer

Bassfrequenzen sind im Grunde omnidirektrional. Sie konnen daher den Subwoofer bzw praktisch überall aufstellen, jedoch erreichen Sie die Beste Stereowiedergabe bei einem möglichstzentralen Standort in einer Linie mit den Frontlautsprechern. Bei einem Mehrkanalsystem ist dies unter Umständen nicht umsetzbar. Bei der Aufstellung dicht vor einer Wand wird der Bass verstärkt und klingt deshalb an einigen Standorten drohnend und undeutlich.

Effekt-Lautsprecher

3090Ci

Das Modell 3090Ci wurde speziell für den Betrieb in direkter Höhe eines TV-Bildschirms entwickelt. Es sollte unmittelbar über oder unter dem Bildschirm aufgestellt werden. Falls Sie einen Plasma- oder LCD-Monitor haben, sollen den 3090Ci mithilfe einer Q-Acoustics-Wandhalterung an der Wand oder einer anderen geeigneten Fläche unmittelbar unter oder über dem Monitor anbringen. Falls dies nicht möglich ist, erwären Sie eine Aufstellung des TV-Geräts auf einem TV-Schrank mit dem 3090Ci auf einem Regalfach unmittelbar unter dem Bildschirm.

Dolby und das Doppel-D-Symbol sind eingetragene Warenzeichen der Dolby Laboratories.

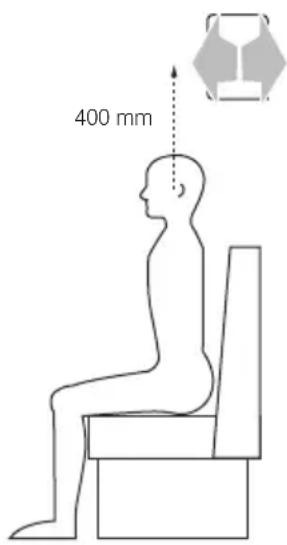

Surround-Laatsprecher

Für 5.1-Effekt-Lautsprecher gibt es eine Empfehlungen der Dolby Laboratories. Surround-Lautsprecher sollen zu beiden Seiten des Zuhörers und hinter der Hörposition angebracht werden. Die Lautsprecher sollen nachinnen gerichtet an den Seitenwänden oder, bei großen Räumen, auf hohen Ständern angebracht werden. Die Mitte der Lautsprecher solltie darauf über der Ohröhne eines sitzenden Zuhörers liegen.

Für Überkopflautsprecher in Mehrkanalinstallationen empfehlen wir die Serie Q Acoustics Install.

Anschlüsse

Bevor Sie Ihr Laufsprecher anschließen, vergewissem Sie sich, dass alle aktiven Einheiten Ihres Systems vom Netz getrennt sind. Stellen Sie beim Einschalten Ihres Soundsystems oder beim Wechseln der Eingangssquellen eine niedrige Lautstärke ein. Erhöhen Sie die Laufsärke allmählich.

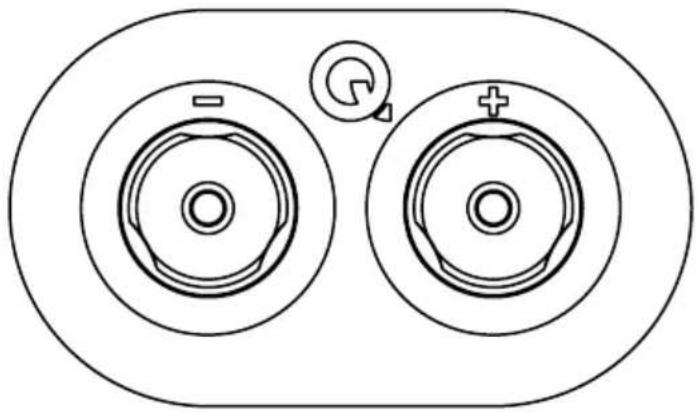

Anschlussbuchsen und Verbindungen

Die Modelle 3010i, 3020i, 3030i 3050i und 3090Ci verfügen über standardmäßige Crossover mit zwei Anschlussklemmen.

3010i, 3020i, 3030i, 3050i und 3090Ci

Lautsprecherkabel

Spezielle Laufsprecherkabel bieten eine höhere Wiedergabequalität als Allzweckkabel. Verwenden Sie für Front- und Centerlautsprecher Kabel mit einem möglichst hohen Kupferanteil. Dūnne Kabel reduzieren die Basssträke und schranken den Dynamikbereich ein. Surround-(hintere) Kanäle sind weniger anspruchsvoll.

Lautsprecherkabel weisen entlang einer Kabelseele einen Kennfaden auf. Üblicherweise wird diese mit den positiven Anschlussklemmen verbunden. Die Kabel vom Veränder zu den Frontlautsprechen sollenn nach Möglichkeit gleich lang sein. Verbinden Sie niemals Kabelstücke miteinander, verwenden Sie stets langen in einem Stück.

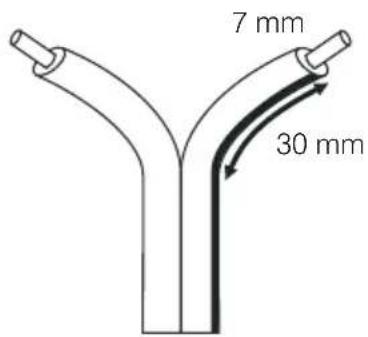

Vorbereitung der Kabel

Trennen Sie das Kabelende über eine Länge von ca. 40 mm. Entfernen Sie von den äußerten 10 mm des Kabels die Isolierung und verdrehen Sie die Enden, damit keine losen Drahte hersausstehen.appen Sie das Kabel, sodass 7 mm des blanken Drahts übrigbleiben.

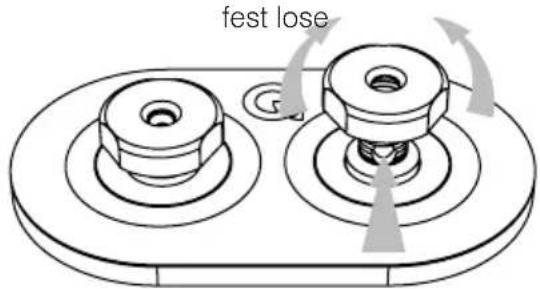

Anschlieben einer Anschlussklemme

Lösen Sie die Anschlussklemme gegen den Uhrzeigersinn, bis das Befestigungsohr am Ende der Anschlusssschraube sightbar wird.

Schiebern Sie das blanke Kabelende in das Ohr. Ziehen Sie die Anschlussklemme wieder handfest an. Vergewissern Sie sich, dass keine losen Drahte hersausstehen, die benachbarte Klemmen berühren konnten. Die Sicherheitsvorschriften der EU

untersagen die Verwendung von 4-mm-Lautsprechersteckern.

Stereanschlüsse

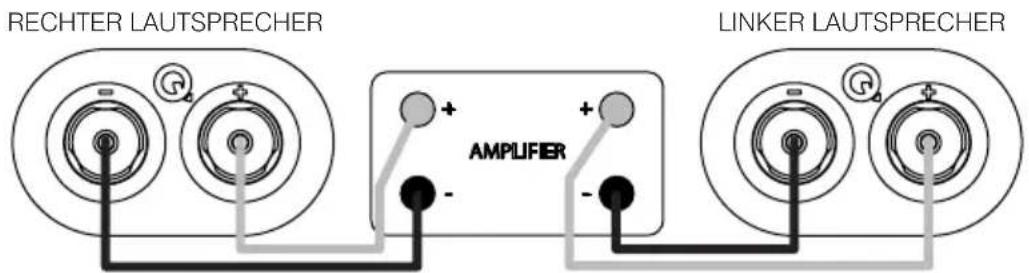

Standardanschlisse

Verbinden Sie die ROTE (+) Anschlussklemme des RECHTEN Laufsprechers mit der ROTEN (+) Anschlussklemme des RECHTEN Veränderkanals. Verbinden Sie die SCHWARZE (-) Anschlussklemme des Laufsprechers mit der entsprechenden SCHWARZEN, negativen (-) Anschlussklemme des Veränderkers. Wiederholen Sie diesen Vorgang für den LINKEN Kanal.

Standardverkabelung:

Nachsorge

Gehäusepflege

Das Gehäuse nur mit einem leicht angefeuchteten Tuch abwischen. Keine Lösungsmittelbasierten Reinigungsmittel verwenden. Niemals Scheuermittel verwenden.

Die Gehäuseoberfläche erfordert normalerweise nur ein leichtes Abstauben. Wenn Sie ein Spray oder einen anderen Reiniger verwenden, benetzen Sie damit zuerst das Reinigungstuch und nicht direkt das Gerät. Testen Sie zuerst eine keine Stelle, da eine Reinigungsmittel den Lack beschädigten konnten. Benutzen Sie keine Scheuermittel oder Mittel, die Säuren oder Basen enthalten. Vermeiden Sie den Kontakt von Reinigungsmitteln mit den Schallwandlern und berühren Sie diese möglichst nicht, um Schäden vorzubeugen.

Gitter

Die Gitter sollenn nur bei Bedarf mit einen weichen Bürste gereinigt werden.

Wenn Sie Ihren Laufsprecher von Q Acoustics ohne die Gitter benutzen, denken Sieitte daran, diese einzusetzen, wenn Kinder oder Haustiere anwesend sind.

Schallwandler

Die Schallwandler sollenn nach Mogglichkeit nicht beruhr werden, da sie im freiliegenden Zustand leicht beschadigt werden konnen.

Garantie

Auf die passiven Lautsprecherprodukte von Q Acoustics besteht eine Garantie für Fehlerfreiheit von Material und Verarbeitung für einen Zeitraum von 4 Jahren (1 Jahr für Subwoofer) ab dem Kaufdatum. Wahrend der Garantiezeit wird Q Acoustics fehlerhafte Produkte nach einer Prüfung durch das Unternehmen oder einen benannten Handler oder Vertreter nach eigenen Ermessen reparieren oder ersetzen.

Unsachgemäß Gebrauch und normaler Verschleib werden von dieser Garantie nicht erfasst.

Ware zur Reparatur sollte in erster Linie an den ursprünglichen Handler zureckgegeben werden. Wenn dies nicht möglich ist, wenden Sie sich an Q Acoustics oder einen zugelassenen Handler in Ihr Region, um die richtige Garantieabwicklung zu bestimmen. Wenn möglich sollte zur Rucksendung des Produkts die Originalverpackung verwendet werden, da Schäden, die während des Transports in die Reparaturwerkstatt entstehen, nicht unter die Garantie fallen. Ihr gesetzlichen Rechte werden in keiner Weise von dieser Garantie berührt.

Die Garantie kann auf 5 Jahre (2 Jahre für Subwoofer) verlangert werden, wenn Sie Ihr Produkt unter der folgenden Internetadresse registrieren: www.qacoustics.co.uk/register.

Für Serviceinformationen in anderen Ländern senden Sieitte eine E-Mail an: [e-mail].

Q Acoustics

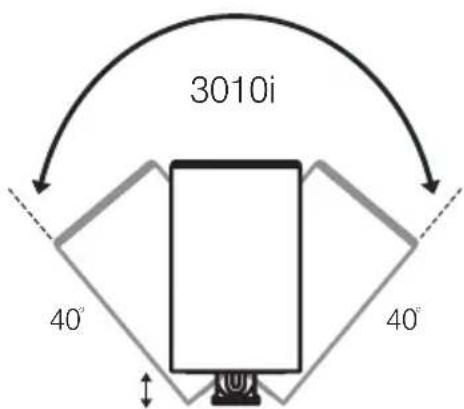

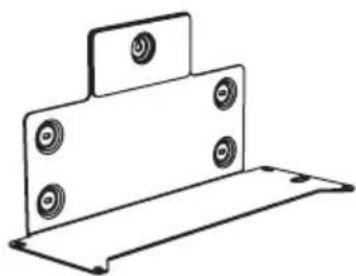

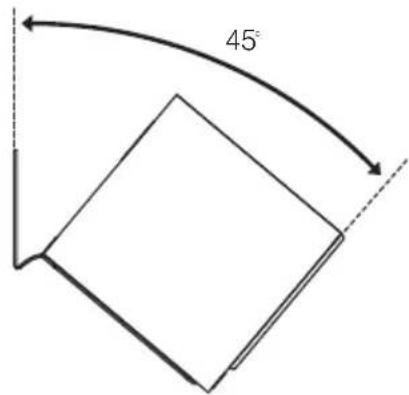

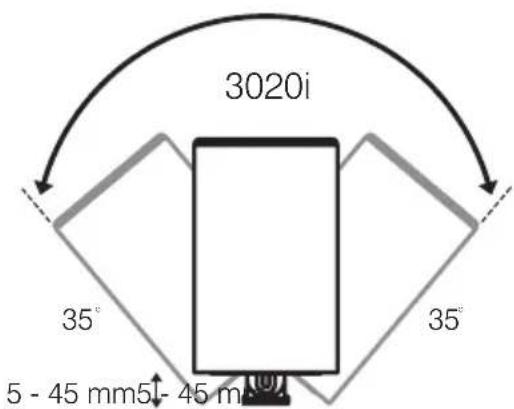

Wandhalterung (einfach) für 3010i/3020i/3090Ci schwarz und weiß

Gehäuseabmessungen (B× H× T) .. 70× 159× 99mm

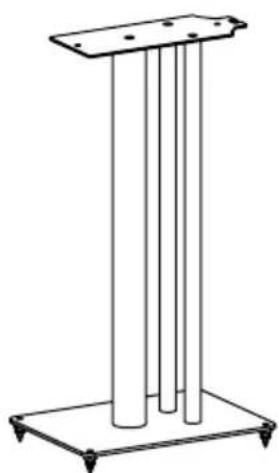

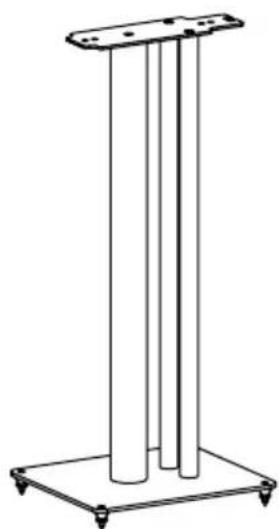

Lautsprecherstandier (Paar) für 3010i/3020i schwarz und weiß

Lautsprecherstandener (Paar) für 3030i schwarz und weiß

Wandhalterung fur Subwoofer 3060s schwarz

Gehäuseabmessungen (B× H× T) 250× 682× 290mm422× 222× 163mm245× 635× 340mm

Passive Laatsprecher

Gehäusetyp:

Tieftoner:

Hochtöner:

Frequenzgang (+ / - 3 dB, -6 dB):

Durchschnittliche Impedanz:

Minimale Impedanz:

Empfindlichkeit (2,83V / 1m)

Leistung des Stereoverständkers:

Leistung des AV-Empfängers (2-Kanal):

Crossover-Frequency:

Effektives Volumen:

Gehäuseabmessungen (B× H× T)

(inkl. Gitter, Anschluss und FüBe)

Gehäusebreite:

Gewicht (pro Sprecher):

3010i

2-Wege-Reflexgehäuse

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 mm

(5.9× 10.0× 10.0 in)

4.1 kg (9.0 lbs)

3020i

2-Wege-Reflexgehäuse

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88dB

25-75W

50 - 125 W

2.4 kHz

6.1 L (372 cu in)

170 × 278 × 282 mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Aktiv-Subwoofer

Gehausetyp:

Tieftoner:

Veränderleistung:

Frequenzgang (+ / - 3dB -6 dB):

Übergangsfrequency:

Effektives Volumen:

Gehäuseabmessungen (B× H× T)

Gewicht:

3060S

unendliche Schallwand

200 mm (8.0 in)

150 W Class-D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) enthalten Spikes

8.5 kg (18.7 lbs)

3030i

2-Wege-Reflexgehäuse

165 mm (6.5 in)

22 mm (0.9 in)

46 Hz - 30 kHz

6Ω

4Ω

88dB

25-75W

50-145W

2.4 kHz

12.5 L (763 cu in)

200× 325× 329mm

(7.9× 12.8× 13.0 in)

6.4 kg (14.1 lbs)

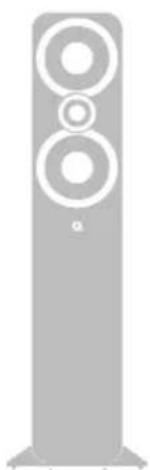

3050i

2-Wege-Reflexgehäuse

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25 - 100 W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310× 1020× 310mm

(12.2× 40.1× 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

2-Wege-Reflexgehäuse

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25 - 100 W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9 x 6.0 x 8.5 in)

6.0 kg (13.2 lbs)
