Concept 300 - Głośnik Q-ACOUSTICS - Bezpłatna instrukcja obsługi

Typ produktu	Pasywna kolumna biblioteczna
Marka	Q-ACOUSTICS
Model	Concept 300
Pasmo przenoszenia (-6 dB)	55 Hz – 30 kHz
Średnia impedancja	6 Ω
Minimalna impedancja	4,7 Ω
Czułość	84 dB/W/m
Zalecana moc	25 – 200 W
Zniekształcenia (120 Hz - 20 kHz)	< 0,2 %
Częstotliwość podziału	2,5 kHz
Głośnik średnio-niskotonowy	165 mm (6,50 cala)
Głośnik wysokotonowy	28 mm (1,10 cala)
Waga (na kolumnę)	14,5 kg
Wymiary (S x W x G)	220 x 355 x 400 mm
Typ okablowania	Możliwość bi-wiringu
Zwora filtru	Regulacja wysokich tonów: -0,5 dB / normalny / +0,5 dB
Załączone zatyczki piankowe	Tak (do redukcji basów przy umieszczeniu blisko ściany)
Dołączone akcesoria	Instrukcja, ściereczka do czyszczenia, zwora, zatyczki piankowe
Opcjonalne podstawki (referencja)	Para podstawków Q Concept 300 (492 x 688 x 430 mm)
Gwarancja	4 lata (możliwość przedłużenia do 5 lat po rejestracji)
Konserwacja	Lekko wilgotna ściereczka, bez rozpuszczalników
Bezpieczeństwo	Nie narażać na wodę ani ciepło, nie demontować

Często zadawane pytania - Concept 300 Q-ACOUSTICS

Jaka jest zalecana moc wzmacniacza?

Zalecana moc dla kolumn Concept 300 wynosi od 25 do 200 W.

Jak ustawić kolumny Concept 300?

Ustaw kolumny w odległości 2 do 4 metrów od siebie, w równej odległości od słuchacza. Zaleca się zachowanie co najmniej 600 mm wolnej przestrzeni za kolumną. Możesz skierować kolumny do wewnątrz, aby poprawić obraz stereo.

Jak używać zatyczek piankowych?

Zatyczki piankowe służą do redukcji basów, gdy kolumny są umieszczone blisko ściany. Włóż je do tylnego otworu bas-refleks bez wciskania zbyt głęboko. Zmniejsza to poziom basów, ale poprawia precyzję.

Jak wykonać bi-wiring?

Aby wykonać bi-wiring, usuń połączenia między górnymi i dolnymi zaciskami. Użyj dwóch podwójnych przewodów na kolumnę: podłącz jedną parę do zacisków wysokotonowych (HF), a drugą do zacisków niskotonowych (LF), a następnie podłącz każdą parę do wzmacniacza zgodnie z polaryzacją.

Jak ustawić zworę filtru?

Zwora z tyłu umożliwia regulację odpowiedzi wysokich tonów. Umieść ją między dwoma lewymi zaciskami dla poziomu normalnego, usuń dla -0,5 dB (mniej wysokich tonów) lub umieść między dwoma prawymi zaciskami dla +0,5 dB (więcej wysokich tonów). Dostosuj do akustyki pomieszczenia.

Jaka jest gwarancja na kolumny Concept 300?

Firma Q Acoustics udziela 4-letniej gwarancji na wady materiałowe i wykonawcze. Można ją przedłużyć do 5 lat, rejestrując produkt na stronie qacoustics.co.uk/register.

Jak czyścić kolumny?

Czyść obudowy tylko lekko wilgotną ściereczką. Nie używaj rozpuszczalników ani środków ściernych. Maskownice czyść miękką szczoteczką. Unikaj dotykania głośników.

Czy można używać kolumn bez maskownic?

Tak, ale zaleca się chronić głośniki przed uderzeniami i kurzem. Załóż maskownice w obecności dzieci lub zwierząt domowych.

Jaki jest wymagany czas wygrzewania?

Zaleca się co najmniej 24 godziny normalnego użytkowania, aby głośniki osiągnęły optymalną wydajność.

Co zrobić w przypadku problemu lub uszkodzenia?

W przypadku wady skontaktuj się najpierw ze swoim sprzedawcą. Jeśli to możliwe, użyj oryginalnego opakowania do transportu. Gwarancja nie obejmuje niewłaściwego użytkowania ani normalnego zużycia.

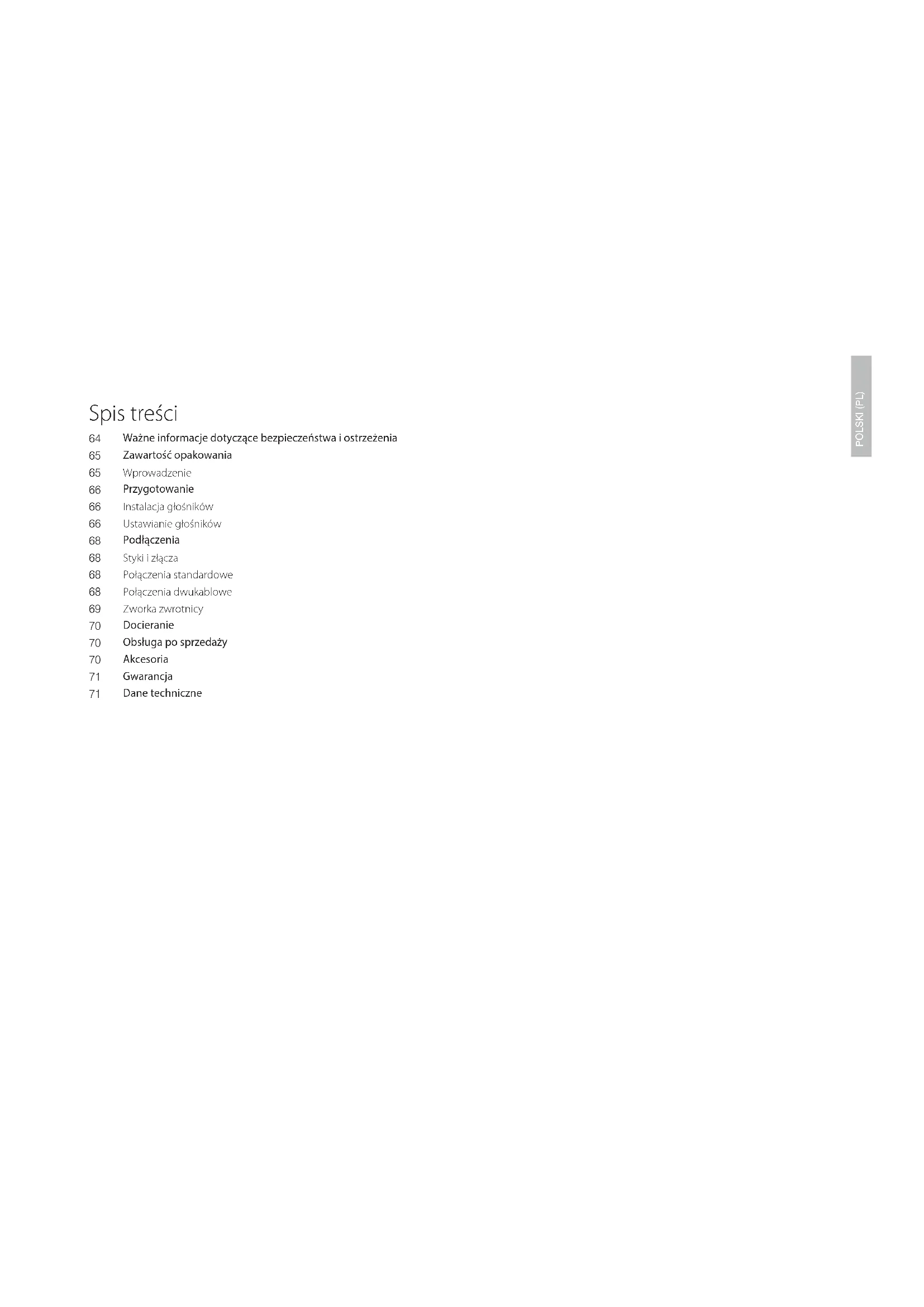

INSTRUKCJA OBSŁUGI Concept 300 Q-ACOUSTICS

64 Ważne informacje dotyczące bezpieczeństwa i ostrzeżenia
65 Zawartość opakowania
65 Wprowadzenie
66 Przygotowanie
66 Instalacja głośników
66 Ustawianie głośników
68 Podłączenia
68 Styki i złącza
68 Połączenia standardowe
68 Połączenia dwukablowe
69 Zworka zwrotnicy
70 Docieranie
70 Obsługa po sprzedaży
70 Akcesoria
71 Gwarancja
71 Dane techniczne

Ważne informacje dotyczące bezpieczeństwa i ostrzeżenia

1. Informacje dotyczące bezpieczeństwa i ostrzeżenia Před wykonaniem jakichkowiek podłączeń do głośników upewnii się, że wszystkie aktywne elementy systemu są odłączono od zasilania.

Przed włączeniem systemu dźwiękowego albo zmianą źróda wejściowego ustaw główny regulator głośności na niski poziom. Stopnowo zwiększaj głośność.

NIGDY nie używai systemu z maksymalnym usawionem głośności. Położenie regulatora głośności nie jest marodajne i nie oznacza ustawionego poziomu głośności systemu. Używanie systemu z bardzo wysokimi ustawienami głośności może spowydować uszkodzenie słuchu.

1.1. Instrukcie

Należy zapoznać się z niniejszym instrukcjarni przed rozpoczęciem użytkowania głosników. Jeśli uszkodzenie jest sowodowane nieprzestrzeganiem niniejszych instrukcji, gwarancja ne będzie obowiązywać. Ninieśzą instrukcję należy przechowywać w bezpiecznym miejscu.

Przeczyta le instrukcje.

Zachowaj te instrukcje.

Przestrzegaj wszystkich ostrzeżeń.

Stosuj się do wszystkich instrukcji.

Nie używaj tego urządzenia w poblzu wody.

NE podłączaj styków góśnika do zasilania.

Nie instaluj tego urządzenia w poolizu źrócel ciepła (takich jak grzełniki, nawiewy cieplego powierza, kuchenki lub inne urządzenia (w tym wzmacniacze), które wytwarzają ciepło.

Używaj wyłącznie urządzeń docatkowych / akcesorów określonych przez produczenia.

Odlączaj to urządzenie podczas burzy oraz gdy ma być nieużywane przez dłuższy czas.

1. Rozpakowywanie głośników

Rozpakuj całkowicie głośniki. Wymij głośniki z opakowań, trzymając za obudowy. Nie należy podniść głośników, trzymając za work ochronne. Głośniki Concept 300 są ciężke – w razę potrzeby skorzystaj z pomocy w celu ich podniesienia.

Podczas przemieszczania głośników nie ciągnii ich po podłożu, gdyż może to spowodować ich uszkodzenia – podnieś każdy z nich przed przemieszczeniem. Uważaj na guziki i sprządzić pasków, ponieważ mogą lawo uszkodzić powierzchnię urządzenia.

Sprawdź dokładnie głośniki. Jeśli brakuje ja-dichkolwiek elementów lub są one uszkodzone, zgłoś niezwłocznie ten fakti sprzedażowy.

Zachowaj opakowanie w celu umożliwiaenia transportowania w przyszłości. W razie utylizacji opakowania zastosuj się do wszystkich obowiązujących przepisów w zakresie recyklingu odpaców.

3. Instalacia

• Stosuj tylko akcesoria dostarczone z głośnikami Concept 300.
• Aby zapobiec urazom, niniejsze urządzenie wymaga pewnego zamontowania zgodnie z instrukcją instalacji.
• W przypadku używania głośników bez zarrontowanych osłon ochronnych uważaj, aby nie uszkodzić pędników.
• NIE rozmontowywuj głośnika. Spowoduje to unieważnienie gwaranci.
• Z urządzenia można bezpiecznie korzystać w klimacie tropikalnym ulo umiarkowanym.

3.1.Wigoc

- Aby zmniejszyć zagrożenie pożarem lub porażeniem prądem, urządzenia nie należy wystawać na działanie.

deszczu, wilgoci, kapiącej lub rozbryzgiwanej wody.

- Ne używaj tego urządzenia w pobliżu wody.

3.2. Servisowanie

Wszyskie czynności serwisowe powierzaj wykwalifikowanemu personelowi serwisowemu. Servis jest końeczny, gdy urządzenie zostanie w jakikołwiek sposób

lub upadok przydomiotów na urządzone, wystawionie urządzenia na dzalanie deszczu lub wilgoci, gdy urządzenie nie działa prawicłowo albo zostało upuszczone.

4.0. Symbole stosowane na produkcie

Symbo osrzeżenia o niebezpieczeństwie

Wykrzyknik zwraca uwagę na kwestie, w przypadku których należy dokładnie zapoznać się z niniejszą instrukcją, aby zapobiec problemom z eksplicazacją i konserwacją.

UWAGA: Aby zapobiec porażeniu prądem, ustaw naprzeciw siebie szerok bolec wtyczk 7 szerokim gniazdem i wprowadź do oporu.

Symbo zużyłogo sorząłu elektrycznego i elektronicznego Ten symbol sygnalizuje, że po wycotaniu urządzenia z eksplicacji nie należy go poodować utylzacji razem z odpadami komunalnych i należy wysyłać go do

recyklingu sprzętu elektrycznego i elektronicznego.

Należy zapoznać się z lokanymi zasadami oddzielnej zbiórki produktów elektrycznych i elektronicznych.

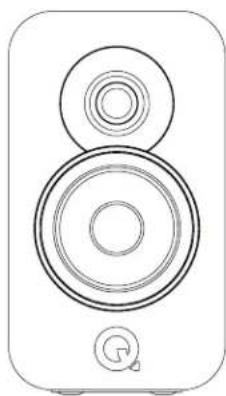

Zawartość opakowania

1 x głośnik Concept 300

1 x instrukcja obsługi

1 x ściereczka do czyszczenia

1 x zworka

1 x tumik plankowy

Dziękujemy za zakup pary głośników Concept 300 marki Q Acoustics.

W ninejszej instrukcji obsługi opisano konfigurację i instalację głośników Concept 300. Dzięki temu konfiguracja będzie bezproblemowa, a urządzenie będzie pracować z optymalnymi paramotrami.

Aby zapownić bezpieczną i odpowiednią oksploatację produktu, przed przystąpieniem do jego instalacji i użytkowania przeczytaj cokłacnie instrukcję i ważne informacje dotyczące bezpieczeństwa oraz ostrzeżenia.

W przypadku głośników Concept 300 celem było skoncentrowanie się na zachowaniu ideanej równowagi między sztuką a nauką, mające na celu stworzenie grośnika, który były słyowy, nowoczesny, dobrze brzmiący i dokładnie wykonany.

Nasz utalentowany zespół ludzi stworzył piękny głośnik, którego produkcję można realizować na tyle powtarzanie, że oźwięk i parametry użytkowe każdej z jednostek będą identyczne.

Mamy nadzio, że produkty Q Acoustos dostarczą. Państwu niczapomnianych wrażon.

Przygotowanie

Instalacja głośników

Głośniki Concept 300 zostały zaprojektowane i przetestowane do użytkowania na stojaku podłogowym Concept 300. Tylko wtedy zapewniają optymalną jakość dźwięku.

Każdy głośnik serii Concept 300 został fabrycznie wypozomowany, ponewaz podstawa jest odzielona od obudowy głośnika przy uzycu naszego niestandardowego układu zawieszenia. Ta technologia pozwala na powion zakros ruchu głośnika w ramach podstawy głośnika. Jest to zachowanie prawidłowe.

W razie jakichkolwiek wątoliwości dotyczących przygotowywania głośnika Concept 300 skontaktuj się z lokalnym sprzedawcą.

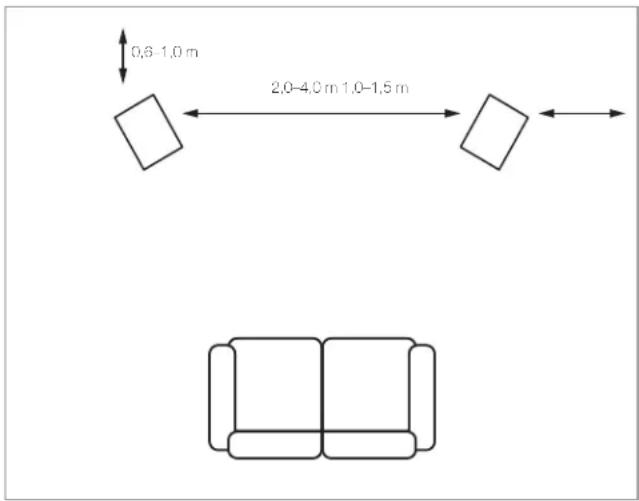

Ustawianie głośników

Głośniki należy ustawić w odległości 2,0–4,0 m od siebie i w rownej odległości od siedzących słuchaczy. Zwrócenie głośników nieco do siebie wzmacni efekt stereo, może jednak spowodować zweise obszaru sceny dźwiękowej.

0,6-1,0 m 2,0-4,0 m 1,0-1,5 m

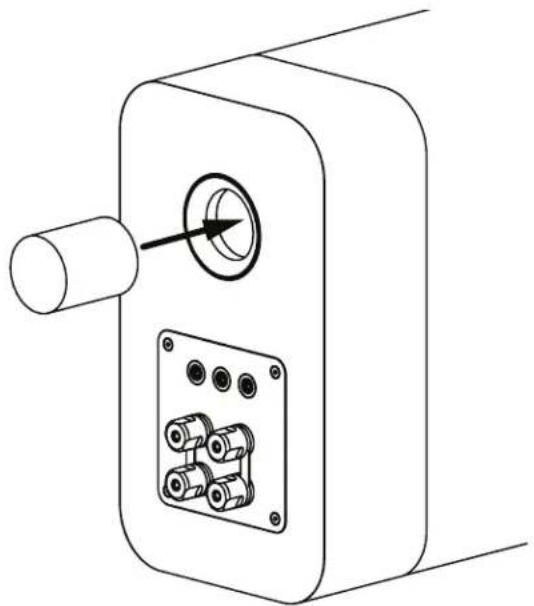

Tłumik piankowy

Głośniki serii Concept mają wyloty z tyłu i zostały zaprojektowane tak, aby pracowały najlepiej po zapewnieniu wolnej przestrzeni za nimi wynoszącej minimum 600 mm. Generalnie, im bliżej tylnej ściany znajdują się głośniki, tym bardziej wzmacniane są częstotliwości basowe do momentu przytloczenia całości dźwięku. W laktim przypadku zamknięcie tylnego portu tłumikiem z planki zredukuje basy, oo może być użyteczne, gdy warunki w mieszkaniu wymuszają ustawienie głośników Concept 300 bliżej ściany.

Upewnij się, że tłumiki są pewnie, ale niezbyt głęboko włożone do wylotów. Poziom dźwięków niskotonowych zostano ograniczony, ao ich definicja i zakres poprawi się. Optymalne usyruowanie głośników można uzyskać wyłącznie na drodzo oksperymentów i przez dokonywanie niewielkich korokt podczas pierwszych sesji odsłuchowych.

Głośniki Concept 300 mogą wykorzystywać podłączenie dwukablowe. Zwrotnica dwukablowa zawera cztory styki. Ooma para styków jest przeznaczona do głośnika wysokotonowego (HF), a dolna para — głośnika niskotonowego (LF). Zwrotnice są wstępnie zmontowano z domontowalnymi łącznikami do łączenia par styków i konfigurowania głośnika w układ jednokablowy. Umożliwa to konwoncjonalne podłączenia głośnika za pomocą jednej pary kabli.

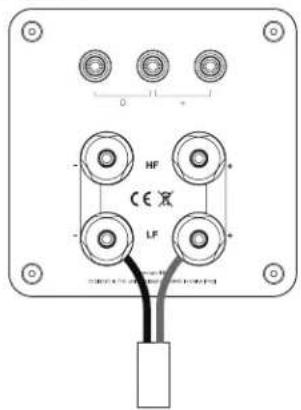

Połączenia standardowe

Podłącz CZERWONY (+) styk PRAWEGO głośnika do CZERWONEGO, docatniego (+) styku PRAWEGO kanalu wzmacniacza.

Podłącz CZARNY (-) styk głośnika do odpowiadającego mu CZARNEGO, ujemnego (-) styku wzmacniacza.

Powtórz opisaną procedurę dla LEWFGO kanalu.

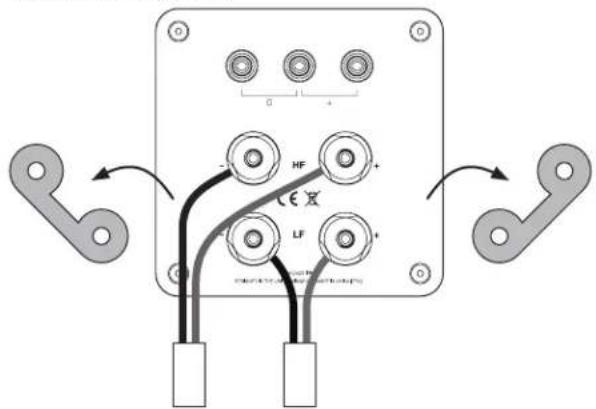

Połączenia dwukablowe

W celu wykonania podłączenia za pomocą dwóch kabli: Przygotuj dwa podwójne kable dla każdego głośnika. Wykręć wszystkie styki głośnika i usuń zwartki. Następnie podłącz styki głośników высоко- i niskotonowych do wzmacniacza zgodnie z procedurą przecstawioną dla podłączeń standardowych. Patrz iustracja powyżej.

Połączenia standardowe

Połączenia dwukablowe

System grośników Concept 300 oferuje elegancki sposób umożliwiający dopasowanie ustawień częstotliwości do konkretnego środowiska odsłuchowego przez montaż prostej zworki z tyłu głośnika.

Dzięki zworce zamontowanej do dwóch najwyższych styków grośniki dostarczają poziom energii dźwięków wysokiej częstotliwości, który projektant założy dla akustyki „normalnego” pomioszczenia. Całkowite wyłącie zworki zmniejsza poziom energii dźwięków charaktorystyki wysokiej częstotliwości (sopranów) do poziomu niższego niż „ideany”, natomiast niewielki wzrost energii dźwięków o wysokiej częstotliwości zostanie uzyskany po zamontowaniu zworki do owóch skrajnych prawych styków.

Pomieszczenia z dużą loscią mebli mogą wymagać niewielkiego wzrostu pozomu dźwięków o wysokiej częstotliwości, natornast pomieszczena o mniejszej Iczole sprzętów mogą generować większy poglos i wymagać charakterystyki dźwięku z nieco niższym poziomem energii dźwięków o wysokiej częstotliwości.

Należy pamiętać, że nie ma czegoś takiego jak ustawienie „prawidłowe”. Ostateczne ustawienie należy skonfigurować tak, aby dawało słuchaczowi maksimum przyjornności podczas słuchania ulubionej muzyki.

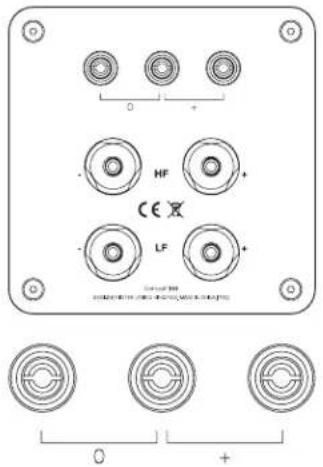

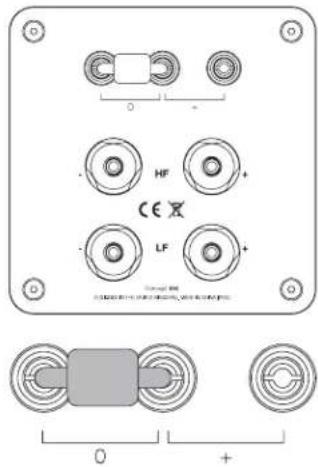

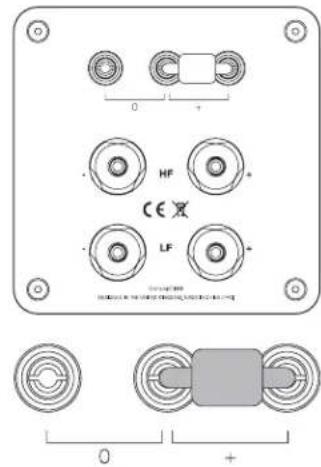

Mniej sopranów (-0,5 dB) Poziom normalny Więcej sopranów (+0,5 dB)

HF CE LF 0 + 0 + +

HF CE LF 0 0 + + +

0 + HF CE LF + 0 + 0 +

Docieranie

Podobnie jak wiele rodzajów skomplikowanych systemów mechanicznych glośnik Concept 300 uzyskuje opłymalne parametry eksplocalacyjne dopiero po okresie wstępnogo „docierania”. Prawidłowe parametry eksploatacyjne glośnika zalożą częściowo od zgcności matorałów zawieszenia użytych podczas produkcji z wymaganiami i mogą ono uzyskać swój długotrwały stan ustalony po okresie pracy w temperaturze i przy wartości modulu sprężstości określonym w fazio projektowania. Ostatoczno osiągnięcio temperatury pokojowej przez glośnik przechowywany w zmnym magazynie może potrawać kilka drei, a dostateczne rozlużnienie pędników konieczne do uzyskania parametrów przewidzianych przez projektanta wymaga przynąmniej 24 godzin normalnego użytkowania.

Akcesoria

Para stojaków Q Concept 300

(szer. x wys. x gł.) 492 x 688 x 430 mm

Obudowy głośników należy czyścić wyłącznie lekko zwilzoną szmatką. Nie używaj środków czyszczących zawierających rozpuszczalniki. Nigdy nie używaj środków ściemnych.

Powierzchnie obudów zwykle wymagają tylko lekkiego odkurzenia. W przypadku stosowania acrozoli lub innych środków czyszczących środką należy nalożyć najpierw na szmatkę, a nie bezpośrednio na produkt. Najpierw należy wypróbować dzalanie na małej powierzchni, ponieważ niektóre produkty czyszczące mogą uszkedzać wykończenie. Należy unikać stosowania produktów o właściwościacch ściemnych lub takich, które zawierają środki o odczynie kwaśnym lub zasadowym. Nie stosować zadnych materiałów czyszczących na pędnikach i unikać ich dołykania ze względu na możliwość uszkodzenia.

Powłoki z naturainego drewnianego fomiru są pokryte lakierem odponym na działanie promiericowania UV, aby zminimalizować zmiany barwy powodowane upływom czasu. Mimo tego jednak, pocobnie jak w przypadku innych materiałów naturalnych, należy liczyć się z możliwością pewnej zmiany barwy. Głośniki należy chronić przed bezpośrednimi źródłami ciepła, takimi jak grzejniki i wyloty ciepłego powietrza, aby zminimalizować możliwość pękania forniru. Głośniki należy chronić przed wystawieniem na bezpośrechnie działanie jasnego świata słonecznego.

Ostony

W razie potrzeby osłony należy czyścić wyłącznie miękką szczotką.

W przypadku użytkowania głośników Conoopt 300 bez osłon należy pamiętać o ich porownym zamonlowaniu w przypadku obecności w pomicazozenu zwierząt domowych lub dzieci.

Pędnki

Pędników nie należy dotykać, ponieważ łatwo je uszkodzić.

Gwarancja

Głośniki pasywne Q Acoustics są objęte gwarancją na brak wad materiału i wykonania w okresie czlerech lat od daly zakupu. W okresie gwarancji firma Q Acoustics naprawi lub wymieni, wodle własnego uznania, wszelkie produkty uznane za wadliwe po ich sprawdzeniu przez firmę albo wyznaczonego przez nią oystrybutora lub przedstawiciela.

Nieprawidłowo użytkowanie oraz normalno zużycio eksplocatacyjne nie są objęte gwarancją.

Produkty przeznaczone do naprawy należy przede wszystkim zwrócić do sprzedawcy. Jeśli jest to niemożliwe, należy skontaktować się z firmą Q Acoustics albo wyznaczonym przez nią dystrybutorem w danym regionie w celu ustalenia właściwej procedury gwarancyjnej. W miarę możliwości do zwrócenia produktu należy użyć oryginalnego opakowania, ponieważ uszkodzenia powstałe w trakcie transportu urządzenia do serwisu nie są objęte gwarancją. Niniejsza gwarancja w żaden sposób nie ogranicza praw użytkownika.

Istnieje możliwość przedłużenia gwarancji do pięciu lat przez rejestrację produktu na stronie: qacoustics.co.uk/register.

W celu uzyskania informacji na temat serwisu prosimy o kontakt pod adresem: [e-mail]

Q Acoustics

Parametry eksploatacyjne

Pasmo przenoszenia (-6 dB) 55–30 kHz

Impedancja średnia 6 Ω

Impedancja minimalna 4,7 Ω

Czulosć

84 dB/W/m

Moc zalecana 25–200 W

Zakłócenia (120–20 kHz) <0,2%

Częstotliwość zwrotnicy 2,5 kHz

Wymiary pędników

Pędnik średnitonowy/niskotonowy 165 mm (6,50 cala)

Pędnik wysokolonowy 28 mm (1,10 cala)

Masa i wymiary

Masa (na obudowe) 14,5 kg (31,9 funta)

Obudowa wraz z podstawą i zaciskami 220x 355 x 400 mm

(szer. x wys. x gł.) (8,6 × 13,97 × 15,75 calai)
