3050i - Głośnik Q-ACOUSTICS - Bezpłatna instrukcja obsługi

Typ produktu	Kolumna pasywna 2-drożna z bas-refleksem
Głośniki	2 głośniki niskotonowe 165 mm (6,5 cala) i 1 głośnik wysokotonowy 22 mm (0,9 cala)
Pasmo przenoszenia	44 Hz - 30 kHz (+3 dB, -6 dB)
Impedancja nominalna	6 omów
Impedancja minimalna	4 omy
Czułość	91 dB (2,83 V @ 1 m)
Zalecana moc wzmacniacza stereo	25 - 180 W
Zalecana moc wzmacniacza AV	50 - 165 W (2 kanały pracujące)
Częstotliwość podziału	2,5 kHz
Objętość wewnętrzna	32,4 L
Wymiary (szer. x wys. x głęb.)	310 x 1020 x 310 mm (z maskownicą, zaciskami i nogami)
Szerokość kolumny	200 mm
Waga (na kolumnę)	17,8 kg
Dołączone akcesoria	Stabilizator tylny, kolce, nakładki na kolce, klucz imbusowy, instrukcja obsługi
Konserwacja i czyszczenie	Czyścić obudowę lekko wilgotną szmatką. Nie używać rozpuszczalników ani środków ściernych. Maskownice czyścić miękką szczotką.
Bezpieczeństwo	Nie podłączać zacisków do gniazdka sieciowego. Wyłączać wzmacniacze przed podłączeniem. Nie wystawiać na deszcz lub wilgoć.

Często zadawane pytania - 3050i Q-ACOUSTICS

Jak podłączyć głośniki 3050i do wzmacniacza?

Użyj wysokiej jakości kabli głośnikowych. Odizoluj końcówki na 10 mm, skręć je, a następnie włóż do odkręconych zacisków. Podłącz czerwony zacisk (+) do dodatniego wyjścia wzmacniacza, a czarny (-) do ujemnego. Zachowaj biegunowość dla obu kanałów.

Jaką minimalną odległość należy zachować między kolumną a ścianą?

Umieść głośniki 3050i co najmniej 200 mm od tylnej ściany i co najmniej 500 mm od ścian bocznych. Większa odległość poprawia precyzję basu.

Jak czyścić głośniki 3050i?

Czyść obudowę lekko wilgotną szmatką, bez rozpuszczalników ani środków ściernych. Do maskownic używaj miękkiej szczotki. Unikaj dotykania głośników.

Jaki jest okres gwarancji?

Pasywne głośniki Q Acoustics są objęte 4-letnią gwarancją (1 rok na subwoofer) na wady materiałowe i wykonawcze. Gwarancję można przedłużyć do 5 lat (2 lata dla subwoofera) rejestrując produkt na stronie Q Acoustics.

Czy mogę używać głośników 3050i z telewizorem?

Tak, głośniki 3050i mogą pracować w pobliżu telewizora bez wpływu na jego działanie. Są kompatybilne z ekranami plazmowymi i LCD.

Jak zamocować dołączone kolce?

Wkręć kolce w śruby blokujące do połowy w podstawie głośnika. Jeśli podłoga jest delikatna, umieść na każdym kolcu nakładkę ochronną. Użyj klucza imbusowego, aby wyregulować tylne kolce, aż głośnik będzie stabilny i wypoziomowany.

Co zrobić, jeśli bas jest zbyt mocny?

Włóż piankowe zatyczki w tylne otwory bas-refleksu. Zmniejszy to poziom basu, ale poprawi definicję i rozciągłość. Przetestuj różne pozycje głośników, aby zoptymalizować efekt.

Czy mogę zdjąć maskownice ochronne?

Tak, możesz zdjąć maskownice, ale pamiętaj, aby założyć je z powrotem w obecności dzieci lub zwierząt domowych, aby chronić głośniki. Bez maskownic głośniki są delikatne.

Jaki typ wzmacniacza jest zalecany do 3050i?

Zalecany jest wzmacniacz stereo o mocy 25-180 W lub amplituner AV o mocy 50-165 W na kanał (przy dwóch pracujących kanałach). Impedancja nominalna 6 omów jest odpowiednia dla większości wzmacniaczy.

Gdzie mogę kupić nogi lub podstawy do 3050i?

Q Acoustics oferuje dedykowane nogi do modeli 3010i i 3020i. W przypadku 3050i należy użyć dołączonych kolców. Skontaktuj się ze sprzedawcą w sprawie opcjonalnych akcesoriów.

INSTRUKCJA OBSŁUGI 3050i Q-ACOUSTICS

Wañne informacja dotycznébezpieczność wia ostrzezenia

1. Informacja dotyczne bezpiecznychwo ostrzezenia

Przed wykonaniem jakichkolwiek podlaczen do glosnikow upewnij sie, ze wszystkie aktywne elementy systemu są odłaczone od zasilania.

Przed wączeniem systemu dźwiękowego albo zmianą zródka wejsciwogo ustaw glówny regulator glówność na niski poziom. Stopniowo zȩkaż glówność.

NIGDY nie uzywaj systemu z maksymalnymustawieniem glosnosci. PoTozenie regulatoraglosnosci nie jest miarodajne i nie oznaczaustawionego poziomu glosnosci systemu. Uzywanie systemu z bardzo wysokimi ustawieniami glosnosci moze spowodowacz uszkodzenia sluchu.

1.1.Instrukcje

Nalezy zapoznać sie z niniejszymi instrukcjami przyrozstawiania gólownik. Jesli uzzkodzenie jest spowodOWANE ieprzejstrzeganiem ninejyszych instrukcji, gwarancja nie bedzie obwiązywać. Niniejsza instrukcję nalezy przechowyac w bezpiecznym mistręsca.

Przechytaj te instrukcje.

Zachowaj te instrukcje.

Przestrzejag wzystkich ostrzeżen.

Stosuj sie do wzystkich instrukcji.

Nie uzywajingo urzadzenia w povlizu wody.

NIE podłuczaj stykidów gośnika do zasilania.

Nie instalujingo urzadzenia w povlizu zrodel ciepla takich jak grzejniki, nawiewy cieplego powietrza, kuchenki lub innu urzadzenia (w tym wzmacniacze), ktore wyttwarzaja cieplo.

Uzywaj wyłacznie urzadzen dodatkowych / akcesoriow okreslonych przyez produkta.

Odlaczaj to urzadzenie podczas burzy oraz gdy ma byc nieduwywane przy dduźsy czas.

2. Rozpakowywanie gośników

Rozpakuj calkowicie glosniki. Wyjmij glosniki z opakowan, trzymajac za obudowy. Nie nalezy podnosić glosników, trzymajac za worki ochonne.

Podczas przyemieszczania gólownik nie ciagini ich po podłodze, gdyż要去 spowodować

ich uszkodzenie - podniaś kazdy z nich przyd przyemieszczeniem.

Sprawdz dokladnie glosniki. Jesli brakuje jakichkolwiek elementów lub są one uszkodzone, zgól nosiezwlocznie ten fakt sprzemawcy.

Zachowaj opakowanie w celu umožliwienia transportomania w przyszłosci. W razie utylizacje opakomania zastosuj sie do wszystkich obłowiazujacych przyepisów w zakresie recykingu odpadów.

3.Instalacja

• Stosuj wylacznie akcesoria dostarczone z produktem.
• Aby zapobiec urazom, niniejsze urzadzenie wymaga pewnego zamontowania na podlodze zgodnie z instrukcja instalacji.
• Nie uzywaj prowizorycznych statywów. Zamontuj dedykownik statyw Q Acoustics zgodnie z instrukcję oraz z uzyciem dostarczonych elementów montażowych. Porady w tej kwestiiMZe udzielić sprezedawca.
• W przypadku uzywania gólownik bez zamontowanych osłon ochronnych uwazaj, aby nie uszkodzić driverów.
• NIE Rozmontowywuj gośnika. Spowoduje to uniewañzniegiewarancji.
• Nie podłuczaj stykidów gośnika do zródrę zasilania przememiennym.
• Nie narazaj gólownik na dziatanie zbyt niskich albo zbyt wysokich temperatur, wilgoci albo swiatka snonecznégo.
• Korzystanie zengo urzadzenia jest wskazane w klimacie tropikalnym i/lub umiarkowanym.

3.1.Wilgoć

• Aby zmniejszyc zagrozenie pożarem lub porazeniem przem, urzadzenia nie naleź wystawiac na dzialanie desczcu, wilgoci, kapi ageing lub rozbryzgiwanej wody.
• Nie uzywajingo urzadzenia w povlizu wody.

3.2.Serwisowanie

Wszystkie czynnosci serwisowe powierzaj wykwalifikowanemu personelowy serwisowemu. Serwis jest konieczny, gdy urzadzenia zostanie w jakikolwiek sposob uszkodzone, np. przyez Rozlanie cieczy lub upadek przyedmiotow na urzadzenia,

wystawienie urzadzenia na dziatanie deszczu lub wilgoci, gdy urzadzenie nie dziata prawidtowo albo zostalo upuszczone.

4.0. Symbole stosowane naprodukcie

Symbol ostrzezenia o niebezpieczeniastwie

Wykrzyknik zwraca uwage na kwestie, w przypadku tkorych nalezy dokadnie zapoznać sie z niniejsza instrukcja, aby zapobiec problemom z eksploatacjä i

konserwacja.

UWAGA: Aby zapobiec porazeniu pradem, ustaw naprzechiw siebie szeroki bolec wtyczki z szerokim gniazdem i wpwadz do oporu.

Symbol zuzytego sprzętu elektrycznégo i elektronicnégo

Ten symbol sygnalizuje, ze po wycofaniu urzadzenia z eksploataci nie nalezy go poddawac utylizaci Razem z odpadami komunalnych i nalezy wysylać go do oddzielnych punktów odbiorczych przyznaczonych dla odpadów do przerobki i recyklingu spreztu elektrycznego i elektroniczneo.

Nalezy zapoznac sie z lokalnymizasadami oddzielnej zbiórki produktow elektrycznych i elektronicznych.

Wprowadzenie

Dziekujemy za zakup produktu Q Acoustics.

Ta instrukcja zagiera informacja na temat ustawiania i instalacji w celu zapewnienia optymalnej wydajnosci dzialania produktu.

W celu zapewnienia bezpiecznej i satysfakcjonujacej eksploataci produktu przystapieniem do loro instalacji i uzytkowania, przytejtaj dokladnie instrukcje i zazone informacoes dotyczne bezpieczne stwa oraz ostrzezenia.

Urzadzenia Q Acoustics seri 3000i to gama glosnikow stworzonych z mysla o zaspokojeniu najwyszych oczekiwan audiofilów ceniacych 2-kanałowy dzwiek oraz wymagajacych kinomanow.

Gama obejmuje:

3010i: Kompaktowy gośnik polkowy z driverem basowym 100 mm (4 cale).

3020i: Glosnik polkowy z driverem basowym 125 mm (5 cali).

3050i: Glosnik podlogowy z 2 driverami basowymi 165 mm (6,5 cala).

3060S: Aktywny glosnik niskotonowy (subwoofer) 150 W z dwoma 200 mm driverami (8,0 cali).

3090Ci: Kanalśrodkowy z 2 driverami basowymi 100 mm (4 cale).

W opakowaniu káźdego gólówna znejduź.si: gólownik / gólzniki oraz ten podręcznik.

Dodatkowo, w opakowaniu następujczych modeli znajduja są wymienione poniȩje elementy:

3050i: Stabilizator tylny, podporki i oslony podpórek dla kaźdego glównika. Klucz imbusowy do regulacja podpórek po zamontowaniu.

3060S: Kabel lub kable zasilania, podpórkí i oslony podpórek.

Sprawdź dokladnie produkt. Ješli brakuje jakichkolwiek elementów lub są one uszkodzone, möglich wie jak najszybciej zgliosten fakt sprzemadwy.

Mamy nadzieje, ze produkty Q Acoustic dostarcza Państwu niedapomnianych wrażen.

Przygotowanie

Wyjmij glosniki z opakowan, trzymajc za odudowy. Nie dotykaj driverow ani nie podnos glosnikow za opakowania ochonne. Glosniki 3050i i 3060S są cięzkie - w razie potrzeby skorzystaj z pomocy w celu ich podniesienia.

Thumik piankowy

Glosniki seri i 3000i posiadaj y wyloty z tylu i zostaly zaprojectowane z mysl a o zapewnieniu pewnej przystrzeni za nimi, to znaczy odlegosci oko 200 mm od sciany. W przypadku umieszczenia glosnikow blisko sciany/naroznika wloz do tylnych wylotow thumiki pionkowe, aby zapobiec nadmiernej intensywnosci dzwiekow niskotonowych.

Upewnij sie, ze thumiki sa pewnie, ale niedbyt gleboko wlozone do wylotow. Poziom dzwiekow niskotonowych zostanie ograniczony, ale ich definicja i zakres poprawi sie. Wykonaj proby, zmieniajac nieco ustawietenie glosnikow, tak aby uzyskac optymalne rezultaty odpowiadajace indywidualnym preferencjom.

Podpórki są ostre. Zachowaj ostrożnosć!

Nigdy nie ustawiaj glosnika z podporkami w比我jscu, w którym moglby spowodować uszkodzenia!

Zawsze podnos glosniki przyd ich przyemieszczeniem - nigdy nie ciagnij glosnikow!

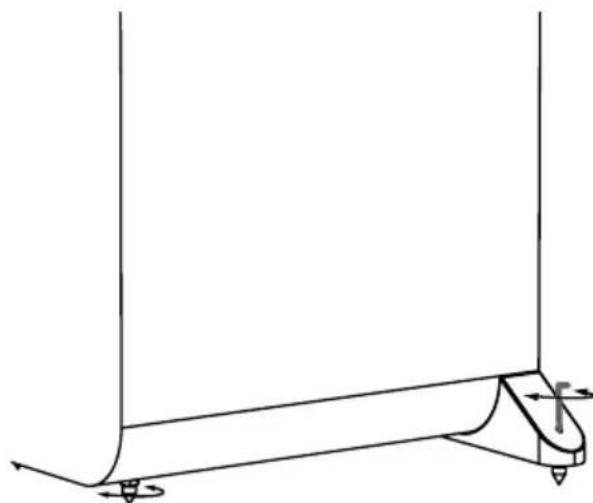

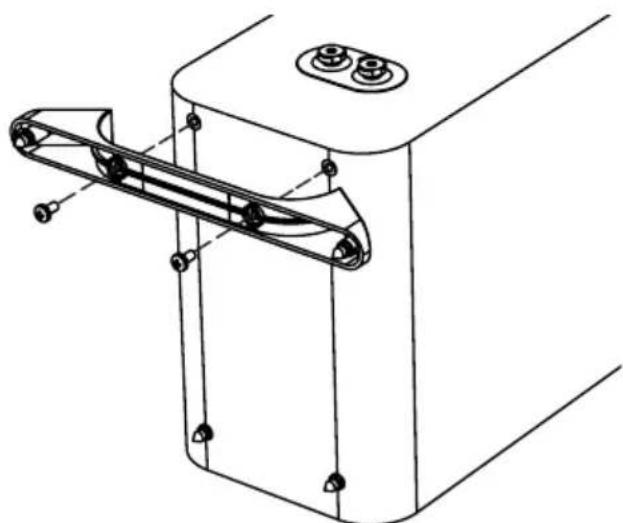

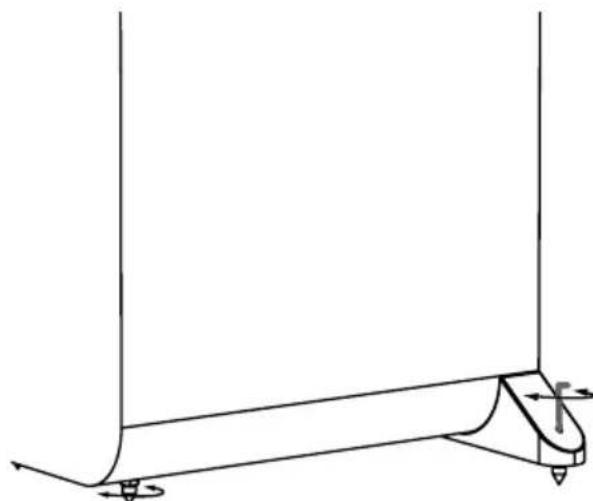

3050i - Zamocuj tylny stabilizer

Wkre podpörki z nakrtkami blokujacymi do połowy w podstawe i ustaw gośnik pionowo. (W przypadku posiadania drewnianej lub kamiennej podlogi załód oslonę podpörki na kazdą podporke przystawieniem gośnika pionowo) Po ustawieniu gośnika pionowo wź klucz imbusowy po kolei od góry do kazdej tylnej podpörki i wyreguluj podpörki, wkrećajc lub wykrćajac je,ź gośnik bedzie ustawiony poziomo i stabilnie.

Zamocuj nozki za pomocag dostarczonych srb.

Wszystkie glosniki moga byc uzytkowane bez negatywnych efektow w oblizu tradycjnych televizorów, z wyjatkiem modelu 3060S, ktorego nie wolno uzytkować w odlegostocki mniejszej nit 500 mm od televizorów lub innych uradzden wraziwych na dzialanie pola elektromagnetyczego. Zaden z modeli glosników nie wplywa na dzialanie ekranów LCD i plazmowych.

3010i 3020i

Głosniki 3010i i 3020i najlepiej jest montować na statywach podłogowych Q Acoustics albo na scianie. W przypadku montaqu na statywie sązy kierować sie wskazowej, zgodnia z króra glosnik wysokotonowy powinien sie znajdować na wysokość uszu siedźacego szuchacza. W przypadku montaqu na scianie glosniki powinny byc zamontowane nieco wyzej i nachylone w dól. Głosniki montowane na statywie sązy traktować jak glosniki podłogowe,{jednak takie glosnikiromaticu ustawic nieco bljej tylnej sciany. Moziwy jest rornyż montaqu na polce.

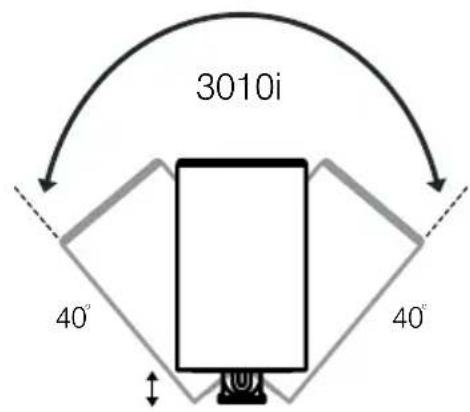

U spreżewców dostępty jest opcjonalny wspornik, sąszą do montaqu gliosników Q Acoustics 3010i, 3020i i 3090Ci na scianie. Dostępane są równe statwy podłogowe do gliosników 3010i i 3020i. Weluustalenia najlepszego ustawienia, odpowiadajść gośwonym upodobaniom i konkretnej przyestrzeni, naleź wykonac proby.

3050i

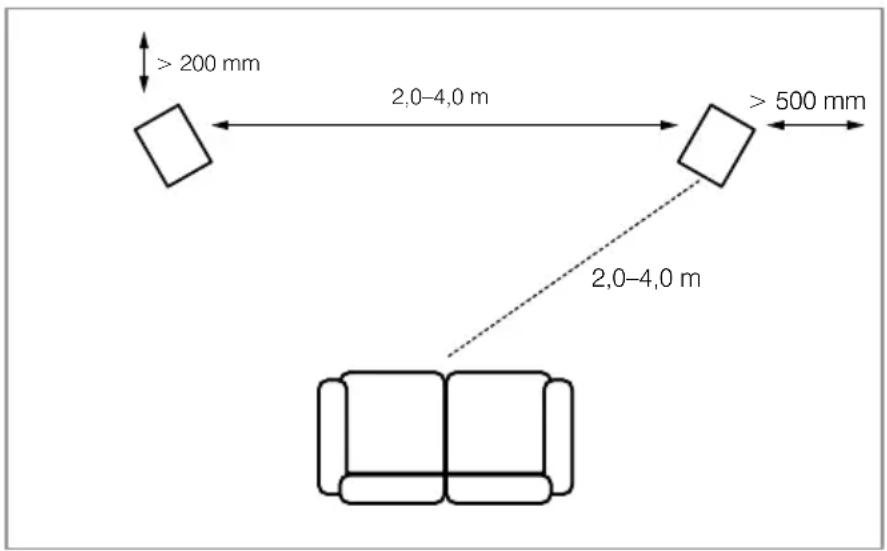

Głośniki 3050i nalezy ustawic w odleglosci co najmiej 200 mm od scian tylnej i 500 mm od scian bocznych. Umieszczenie glosników bljej scian wzmocni dzwieki niskotonowe, ale spowoduje dudnienie oraz utrata preczji dzwieku. Głośnik powinny byc ustawione 2-4 m od siebie i w rownej odleglosci od siedźacego centralnie sluchacja. Zwrocenie glosnikowy nieco do siebie wzmocni efekt stereo, aleMZEOWZWEZENIE ZRDa dzwieku.

Głosnik niskotonowy

Czestotliwość niskotonowe są zasadniczo wielokierunkowe. Chociaz oznacza to, ze mayna ustawic gośnik niskotonowy wąsciwie w dowolnym要比jscu, efekt stereo;będzie lepszy, jesti zostanie on ustawiony na tej samej wysokość, co przyednie gośniki i moziwie centralnie w stosunku do sluchacza. Takie ustawieuie

moze byc niewykonalne w systemie wielokanałowym. W przypadku ustawienia glosnika niskotonowej blisko sciany dzwigi niskotonowe zostanag wzmocnione, przyce co w niedtorych pomieszczeniach moga one dudnic i byc niewyrazone.

Glosniki do efektów

3090Ci

Głosnik 3090Ci zostaw zaprojektowy z myślą o przyw w poplżu televizora i centralnie w stosunku do niedgo. Powinien są on znajdowac bezposrednio nad albo pod ekranem. W przypadku posiadania televizora plazmowego lub LCD naleź y zamontowac glosnik 3090Ci do sciany albo innej odpowiednej powierzchni bezposrednio nad albo pod ekranem za pomocamy wspornika sciennego Q-Acoustics. W innym przypadku要去 omieść televizor na szafce z glosnikiem 3090Ci, ustawionej na stabilnej polce bezposrednio pod televizorem.

Dolby oraz symbol podwojngo D to znaki towarde firmy Dolby Laboratories.

Glosniki do dzwieku przyestrzenego

Firma Dolby stworzyta zalecenia odnosnie do ustawienia glosnikow do efektów 5.1. Glosniki do dzwieku przyestrzenego powinny byc zamontowane z obu stron szechacza, nieco z tyfu. Glosniki powinny byc zwrocone do wewnatrz i zamontowane albo na scianach bocznych pomieszczenia, albo - jestli pomieszczenie jest duze - na wysokich statywach, tak aby ich srodkowe czeci znajdowały sie powyzej uzu siedzacego szechacza.

W przypadku gośników montowanych nad gołowstosowanych w instalacjach wielokanałowych zalecamy zastosowanie gamy Q Acoustics Install.

Podłączenia

Przed wykonaniem jakichkolwiek podlaczeni do glosnikow upewnij sie, ze wzystkie aktywnye elementy systemu są odłaczone od zasilania. Przed wączeniem systemu dzwiekowy ago alsozmiana zrodla wejsciowych ustaw glówny regulator glosnosci na niski poziom. Stopniowo zwiększaj glosnosć.

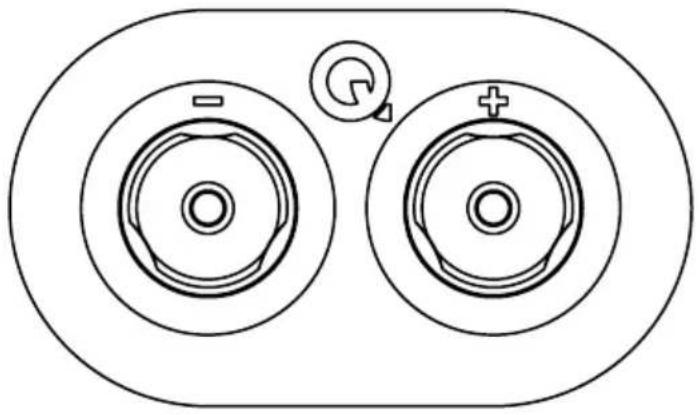

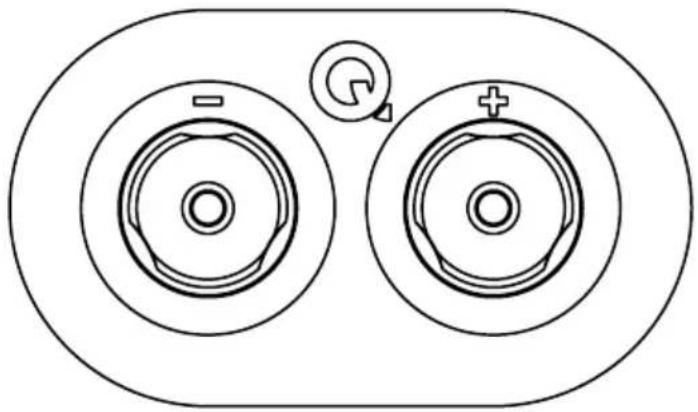

Styki i zlacza

Glosniki 3010i, 3020i, 3050i i 3090Ci są wyposazone w standardowe dwustykowe zwrotnice.

3010i, 3020i i 3050i i 3090Ci

Kable gólsnikowe

Specjalne kable glosnikowe zapewnia wyzsza jakosc reprodukcji dzwieku niz typowe kable ogolnego przyznaczenia. Do kanalow przydnich i srodkowej sązy uzywać kabli zawierajych duze ilosci miedzi. Cienkie kable ograniczaja poziom basów i zakres dynamiczny. Kanały do dzwieku przystrzenego (tylene) mA jej krytczne znaczenia.

Kabel glosnikowy posiada prazki lub znacznik na jegnej z zył. Zgodnie zzasada te zyle podlacza sie do styków dodatnich. Kable laczace wzmacniacz z glosnikami przydnimi powinny byc tej samej dlugosci. Nigdy nie lacks kabli - uzywaj jednolitych odcinków.

Przygotowanie kabli

Rozdziel zyly kabla na dlugosci okofo 40 mm. Odston zyly na dlugosci okofo 10 mm i skrec koncownik w celu zebrania wzystkich odstajych drucikow. Przytnij kabel, pozostawiajac 7 mm odstonietych zyl.

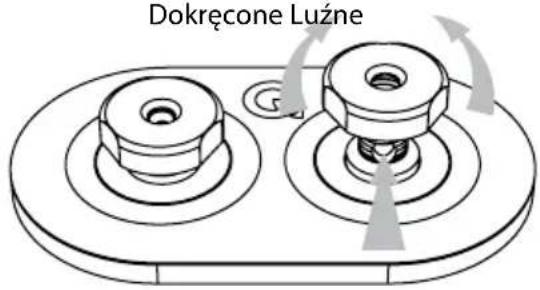

Podłuczanie do styku

Odkrć styk w kierunku przechiwnym do ruchu wskazówek zegara w celu odśloniecia otworu montaźowego w podstawie kolumny styku.

Wsuń odślonycki konieczny do otworu. Mocno dokreć styk ręcznie. Upewnij są, ze nie wystepuju odstajace druciki, któ mogłyby dotyka sąsiednich styków. Na terenie Unii Europejskiej uzywanie wtyczek gośnikowych 4 mm jest niedzgodne z przyepamisi beźpiecznych.

Podlaczenia stereo

Podlączenia standardowe

Podlacz CZERWONY (+) styk PRAWEGO gólsnika do CZERWONEGO, dodatniego (+) styku PRAWEGO kanalu wzmacniacza. Podlacz CZARNY (-) styk gólsnika do odpwiadajćego mu CZARNEG, ujemné (-) styku wzmacniacza. Powtórz opisaná procedure dla LEWEGO kanalu.

Podlącenie standardowe:

Obstuga po sprezedazy

Pielegnacja obudowy

Obudowy glosników nalezy czyscić wyłącnie lekko zwilzoną szmatka. Nie uzywaj sądków czyszczących zawierajnych Rozpuszczalniki. Nigdy nie uzywaj sądków sciernych.

Powierzchnie obudów zwykle wymagaj tylko lekkiego odkurzenia. W przypadku stosowania arozoli lub innych sądków czyszczących srodekNSE nały nałość najpierw na szmatk,a nie bezposrednio na produkt. Najpierw sąły wyprobownik na molej powierzchni, poniewaN不好意思 produkty czyszczace mogu uszkadzac wyckońcie. Nalezy unikać stosowania produktów o w战略性ciach sciernych lub takich, ktore zawieraja srodki o odczynie kwasnym lub zaśadowym. Nie stosowacźadnych materiałow czyszczących na Jednostkach driverów i unikać ich dotykania ze wźględu na moziwość uszkodzenia.

Osfony

Wrazie potrzeby oslony nalezyczysciwylacznie miękka szczotka.

W przypadku uzytkowania glosnikow Q Acoustics bez oslon danezy pamiętać o ich ponownym zamontowaniw w przypadku obecnosci w pomieszczeniu zwierzt domowych lub daneci.

Drivery

Driverów nie nalezy dotyka, poniewaz latwo je uszkodzic.

Gwarancja

Glosniki pasywne Q Acoustics sa objete gwarancja na brak wad materialyych i wykonawczych w okresie 4 lat (1 rok dla glosnika niskotonowego (subwoofera)) od datedy zakupu. W okresie gwarancji firma Q Acoustics naprawi lub wymieni, zgodnie z wlasnym uznaniem, wszelkie produkty uznane za wadliwe po ich sprawdzeniu przy fizme albo wyznaczonego przy ni dystrybutora lub przyzdawciela.

Nieprawidłowewe uzytkowanie oraz normalne zuzymie eksploatyjne nie są objete gwarancja.

Produkty przyznaczone do naprawyNSEZY przeDe wzystkim zworci do sprzedawcy. Jesli jest to niemozliwe, nalezy skontaktowac siez firma Q Acoustics albo wyznaczonym przyezi dystrybutorem w danym regionie w celu utalenia wlasciwej procedury gwarancjnej. W miare mozliwosci do zworcenia produktu nalezy uzyc oryginalnego opakowania, poniewaz uszkodzenia powstaew trakcie transportu urzadzenia do serwisu nie sa objete gwarancja. Niniejsza gwarancja w zdalen sposob nie ogranica spraw uzytkownika.

Istnieje moziwość przyduguzenia gwarancji do 5 lat (2 lat dla gośnika niskotonowej) poprzejcz rejestracja produktu na stronie

W celu uzyskania informacji na temat serwisu prosimy okontakt pod adresem: [e-mail]

Q Acoustics

Wspornik scienny (pojedynczy)

3010i/3020i/3090Ci

Czarny i bialy

Wymiary (szer. x wys. x gleb.): 70 × 159 × 99 ~mm

Stojak glosnika (para)

3010i / 3020i

Czarny i biały

Wspornik scienny glosnika niskotonowego

(subwooofera)

3060S

Czarny

Glosniki pasywne

Typobudowy:

Glośnik niskotronowy:

Glośnik wysokotonowy:

Charakterystyka czestotliwośćowa

(+ / - 3dB)

Impedancja srednia:

Czulość (2,83 V przy 1 m):

Moc wzmacniacza stereo:

Moc odbiornika AV (napc 2-kanalowy):

Czestotliwośc zwrotnicy:

Pojemnosć skuteczna:

Wymiary obudowy (szer. x wys. x gleb.):

(wraz z oslonajprzednia,

zaciskiem i nozkami)

Waga (na glosnika):

3010i

2-drożna typu odbijajćego

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 ~mm

(5.9× 10.0× 10.0 in)

4.1 kg (9.0 lbs)

3020i

2-drożna typu obvjajćego

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88dB

25-75W

50-125W

2.4 kHz

6.1 L (372 cu in)

170 × 278 × 282 ~mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Aktywny glosnik niskotonowy

Typobudowy:

Glośnik niskotronowy:

Moc wzmacniacza:

Charakterystyka czestotliwosciowa:

+3dB, - 6dB)

Czestotliwość podziatu:

Pojemnosć skuteczna:

Wymiary obudowy (szer. x wys. x gleb.):

Waga:

3060S

Nieskończona odgroda

200 mm (8.0 in)

150 W klasa D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) wraz z podporkami

2-drożna typu odbijajćego

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25-180W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2 × 40.1 × 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

2-drożna typu odbijajćego

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25-100W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)

Wañne informacja dotycznébezpieczność wia ostrzezenia

1. Informacja dotyczne bezpiecznychwo ostrzezenia

Przed wykonaniem jakichkolwiek podlaczen do glosnikow upewnij sie, ze wszystkie aktywne elementy systemu są odłaczone od zasilania.

Przed wączeniem systemu dźwiękowego albo zmianą zródka wejsciwogo ustaw glówny regulator glówność na niski poziom. Stopniowo zȩkaż glówność.

NIGDY nie uzywaj systemu z maksymalnymustawieniem glosnosci. PoTozenie regulatoraglosnosci nie jest miarodajne i nie oznaczaustawionego poziomu glosnosci systemu. Uzywanie systemu z bardzo wysokimi ustawieniami glosnosci moze spowodowacz uszkodzenia sluchu.

1.1.Instrukcje

Nalezy zapoznać sie z niniejszymi instrukcjami przyrozstawiania gólownik. Jesli uzzkodzenie jest spowodOWANE ieprzejstrzeganiem ninejyszych instrukcji, gwarancja nie bedzie obwiawyac. Niniejsza instrukcję nalezy przechowyac w bezpiecznym mistręsca.

Przechytaj te instrukcje.

Zachowaj te instrukcje.

Przestrzejag wzystkich ostrzeżen.

Stosuj sie do wzystkich instrukcji.

Nie uzywajkiego urzadzenia w povlizu wody.

NIE podłuczaj stykidow gośnika do zasilania.

Nie instalujengo urzadzenia w povlizu zródei ciepla takich jak grzejniki, nawiewy cieplego powietrza, kuchenki lub innu urzadzenia (w tym wzmacniacze), któ wyttwarzaja ciepl.

Uzywaj wyłącznie urzadzen dodatkowych / akcesoriów okreslonych przyez produkta.

Odlaczaj to urzadzenie podczas burzy oraz gdy ma byc nieduwywane przy dduźsy czas.

2. Rozpakowywanie gośników

Rozpakuj calkowicie glosniki. Wyjmij glosniki z opakowan, trzymajac za obudowy. Nie nalezy podnosić glosników, trzymajac za worki ochonne.

Podczas przyemieszczania gólownik nie ciagini ich po podłodze, gdyż要去 spowodować

ich uszkodzenie - podniaś kazdy z nich przyd przyemieszczeniem.

Sprawdz dokladnie glosniki. Jesli brakuje jakichkolwiek elementów lub są one uszkodzone, zgól nosiezwlocznie ten fakt sprzemawcy.

Zachowaj opakowanie w celu umožliwienia transportomania w przyszłosci. W razie utylizacje opakomania zastosuj sie do wszystich obłowiazujacych przyepisów w zakresie recykingu odpadów.

3.Instalacja

• Stosuj wylacznie akcesoria dostarczone z produktem.
• Aby zapobiec urazom, niniejsze urzadzenie wymaga pewnego zamontowania na podlodze zgodnie z instrukcja instalacji.
• Nie uzywaj prowizorycznych statywów. Zamontuj dedykownik statyw Q Acoustics zgodnie z instrukcję oraz z uzyciem dostarczonych elementów montażowych. Porady w tej kwestiiMZe udzielić sprezedawca.
• W przypadku uzywania gólownik bez zamontowanych osłon ochronnych uwazaj, aby nie uszkodzić driverów.
• NIE Rozmontowywuj gośnika. Spowoduje to uniewañzniegiewarancji.
• Nie podłuczaj stykid眩tnika do zrodla zasilania przememennym.
• Nie narazaj gólownik na dziatanie zbyt niskich albo zbyt wysokich temperatur, wilgoci albo swiatka snonecznégo.
• Korzystanie zengo urzadzenia jest wskazane w klimacie tropikalnym i/lub umiarkowanym.

3.1.Wilgoć

• Aby zmniejszyc zagrozenie pożarem lub porazeniem przem, urzadzenia nie naleź wystawiac na dzialanie desczcu, wilgoci, kapiacej lub rozbryzgiwanej wody.
• Nie uzywajingo urzadzenia w povlizu wody.

3.2.Serwisowanie

Wszystkie czynnosci serwisowe powierzaj wykwalifikowanemu personelowy serwisowemu. Serwis jest konieczny, gdy urzadzenia zostanie w jakikolwiek sposob uszkodzone, np. przyez Rozlanie cieczy lub upadek przyedmiotow na urzadzenia,

wystawienie urzadzenia na dziatanie deszczu lub wilgoci, gdy urzadzenie nie dziata prawidlowo albo zostalo upuszczone.

4.0. Symbole stosowane naprodukcie

Symbol ostrzezenia o niebezpieczeniastwie

Wykrzyknik Zwraça uwage na kwestie,
w przypadku tkórch naleź doładnie
zapoznać są z niniejsza instrukcja, aby
zapobiec problemom z eksploatację i

konserwacja.

UWAGA: Aby zapobiec porazeniu pradem, ustaw naprzechiw siebie szeroki bolec wtyczki z szerokim gniazdem i wpwadz do oporu.

Symbol zuzytego sprezetu elektrycznego i elektroniczneo

Ten symbol sygnalizuje, ze po wycofaniu urzadzenia z eksploataci nie nalezy go poddawac utylizaci razem z odpadami komunalnych i nalezy wysylać go do oddzielnych punktów odbiorczych przyznaczonych dla odpadów do przerobki i recyklingu spreztu elektrycznego i elektroniczneo.

Nalezy zapoznac sie z lokalnymizasadami oddzielnej zbiórki produktow elektrycznych i elektronicznych.

Wprowadzenie

Dziekujemy za zakup produktu Q Acoustics.

Ta instrukcja zagiera informacja na temat ustawiania i instalacji w celu zapewnienia optymalnej wydajnosci dzialania produktu.

W celu zapewnienia bezpiecznej i satysfakcjonujacej eksploataci produktu przystapieniem do loro instalacji i uzytkowania, przytejtaj dokladnie instrukcje i zazone informacoes dotyczne bezpieczne stwa oraz ostrzezenia.

Urzadzenia Q Acoustics seri 3000i to gama glosnikow stworzonych z mysl a o zaspokojeniu najwyszych oczekiwan audiofilow ceniacych 2-kanałowy dzwiek oraz wymagajacych kinomanow.

Gama obejmuje:

3010i: Kompaktowy gośnik polkowy z driverem basowym 100 mm (4 cale).

3020i: Glosnik polkowy z driverem basowym 125 mm (5 cali).

3050i: Glosnik podlogowy z 2 driverami basowymi 165 mm (6,5 cala).

3060S: Aktywny glosnik niskotonowy (subwoofer) 150 W z dwoma 200 mm driverami (8,0 cali).

3090Ci: Kanalśrodkowy z 2 driverami basowymi 100 mm (4 cale).

W opakowaniu káźdego gólówna znejduźsię: gólownik / gólzniki oraz ten podȩcznik.

Dodatkowo, w opakowaniu następujczych modeli znajduja są wymienione poniȩje elementy:

3050i: Stabilizator tylny, podporki i oslony podpórek dla kaźdego glównika. Klucz imbusowy do regulacja podpórek po zamontowaniu.

3060S: Kabel lub kablezasilania, podpórkí i oslony podpórek.

Sprawdz dokladnie produkt. Jesli brakuje jakichkolwiek elementów lub są one uszkodzone, möglich wie jak najszybciej zgólsten fakt sprzemawcy.

Mamy nadzieje, ze produkty Q Acoustic dostarcza Państwu niedapomnianych wrażen.

Przygotowanie

Wyjmij glosniki z opakowan, trzymajc za obudowy. Nie dotykaj driverow ani nie podnos glosnikow za opakowania ochonne. Glosniki 3050i i 3060S są cięzkie - w razie potrzeby skorzystaj z pomocy w celu ich podniesienia.

Thumik piankowy

Głośniki seri i 3000i posiadaj y wyloty z tylu i zostaly zaprojektowane z myslą o zapewnieniu pewnej przyestrzeni za nimi, to znaczy odlegosci oko 200 mm od sciany. W przypadku umieszczenia glośników blisko sciany/narożnika wóź do tylnych wylotów thumiki pionkowe, aby zapobiec nadmiernej intensywnosci dzwieków niskotonowych.

Upewnij sie, ze tflumiki sa pewnie, ale niedbyt gleboko wlozone do wylotow. Poziom dzwiekow niskotonowych zostanie ograniczony, ale ich definicja i zakres poprawi sie. Wykonaj proby, zmieniajac nieco ustawietenie glosnikow, tak aby uzyskac optymalne rezultaty odpowiadajace indywidualnym preferencjom.

Podporki są ostre. Zachowaj ostrożnosć!

Nigdy nie ustawiaj glosnika z podporkami w mistryscu, w którym mayby spowodować uszkodzenia!

Zawsze podnos glosniki przyd ich przemieszczeniem - nigdy nie ciagnij glosnikow!

3050i - Zamocuj tylny stabilizator

Wkreć podpórki z nakȩtkami blokujacymi do połowy w podstawe i ustaw gośnik pionowo. (W przypadku posiadania drewnianej lub kamiennej podlogi załód oslonę podpórki na kźda podporkę przystawieniem gośnika pionowo) Po ustawieniu gośnika pionowo są od góry do kźdej tylnej podpórki i wyreguluj podpórki, wkrećajć lub wykrćajć je,ź gośnik三点 sieustawiony poziomo i stabilnie.

Zamocuj nozki za pomocagostarczonych srb.

Wszystkie glosniki moga byc uzytkowane bez negatywnych efektow w oblizu tradycjnych televizorów, z wyjatkiem modelu 3060S, ktorego nie wolno uzytkować w odlegostocki mniejszej nit 500 mm od televizorów lub innych urzadzen wraziwych na dzialanie pola elektromagnetyczego. Zaden z modeli glosników nie wplywa na dzialanie ekranów LCD i plazmowych.

3010i 3020i

Głosniki 3010i i 3020i najlepiej jest montować na statywach podłogowych Q Acoustics albo na scianie. W przypadku montaqu na statywie sązy kierować sie wskazowej, zgodnia z króra glosnik wysokotonowy powinien sąznajdować na wysokość uszu siedźacego szuchacza. W przypadku montaqu na scianie glosniki powinny byc zamontowane nieco wyjej i nachylone w dól. Głosniki montowane na statywie sązy traktować jak glosniki podłogowe,{jednak takie glosnikiromaticu ustawic nieco bljej tylnej sciany. Moziwy jest rornyż montaqu na polce.

U spreżdawców dostępty jest opcjonalny wspornik, sąȩcy do montaqu gliosników Q Acoustics 3010i, 3020i i 3090Ci na scianie. Dostępane są równe statwy podłogowe do gliosników 3010i i 3020i. Weluustalenia najlepszego ustawienia, odpowiadajść gośwonym upodobaniom i konkretnej przyestrzeni, naleź wykonac proby.

3050i

Głośniki 3050i nalezy ustawic w odleglosci co najmiej 200 mm od scian tylnej i 500 mm od scian bocznych. Umieszczenie glosników bljeż scian wzmocni dzwęki niskotonowe, ale spowoduje dudnienie oraz utrata preczji dzwȩku. Głośnik powinny byc ustawione 2-4 m od siebie i w rownej odleglosci od siedźacego centralnie sluchacja. Zwrocenie glosnikowy nieco do siebie wzmocni efekt stereo, aleMZEZENI zrodla dzwȩku.

Głosnik niskotonowy

Czestotliwość niskotonowe są zasadniczo wielokierunkowe. Chociaz oznacza to, ze mayna ustawic gośnik niskotonowy wąsciwie w dowolnym要比jscu, efekt stereo;będzie lepszy, jesti zostanie on ustawiony na tej samej wysokość, co przyednie gośniki i moziwie centralnie w stosunku do sluchacza. Takie ustawieuie

moze byc niewykonalne w systemie wielokanałowym. W przypadku ustawienia glosnika niskotonowej blisko sciany dzwieki niskotonowe zostanagzmocnione, przyce co w niedtorych pomieszczeniach moga one dudnic i byc niewyrazone.

Glosniki do efektów

3090Ci

Głosnik 3090Ci zostaw zaprojektowy z myślą o przyw w poplżu televizora i centralnie w stosunku do niedgo. Powinien są on znajdowac bezposrednio nad albo pod ekranem. W przypadku posiadania televizora plazmowego lub LCD naleź y zamontowac glosnik 3090Ci do sciany albo innej odpowiednej powierzchni bezposrednio nad albo pod ekranem za pomocamy wspornika sciennego Q-Acoustics. W innym przypadku要去 omieść televizor na szafce z glosnikiem 3090Ci, ustawionej na stabilnej polce bezposrednio pod televizorem.

Dolby oraz symbol podwojngo D to znaki towarde firmy Dolby Laboratories.

Glosniki do dzwieku przyestrzenego

Firma Dolby stworzyta zalecenia odnosnie do ustawienia glosnikow do efektów 5.1. Glosniki do dzwieku przyestrzenego powinny byc zamontowane z obu stron szechacza, nieco z tyfu. Glosniki powinny byc zwocone do wewnatrz i zamontowane albo na scianach bocznych pomieszczenia, albo - jestli pomieszczenie jest duze - na wysokich statywach, tak aby ich srodkowe czeci znajdowały sie powyzej uzu siedzacego szechacza.

W przypadku gośników montowanych nad gołowstosowanych w instalacjach wielokanałowych zalecamy zastosowanie gamy Q Acoustics Install.

Podłączenia

Przed wykonaniem jakichkolwiek podlaczeni do glosnikow upewnij sie, ze wzystkie aktywnie elementy systemu są odłaczone od zasilania. Przed wączeniem systemu dzwiekowy ago alsozmiana zrodla wejsciowych ustaw glówny regulator glosnosci na niski poziom. Stopniowo zwiększaj glosnosć.

Styki i zlacza

Glosniki 3010i, 3020i, 3050i i 3090Ci są wyposazone w standardowe dwustykowe zwrotnice.

3010i, 3020i i 3050i i 3090Ci

Kable gólsnikowe

Specjalne kable glosnikowe zapewnia wyźsa jakość reprodukcji dzwieku niz typowe kable odólnego przyznaczenia. Do kanalów przydnich i srodk战略布局né uzywać kabli zawierajych duź ilosci miedzi. Cienkie kable ograniczaja poziom basów i zakres dynamiczny. Kanały do dzwieku przystrzenego (tylne) major mniej krytczne znaczenia.

Kabel gólnikowy posiada prazki lub znacznik na jedernej z zył. Zgodnie z zasada te zyfte podlacza sie do styków dodatnich. Kable污染防治 wzmacniacz z gólnikami przydnimi powinny byc tej samej dlugosci. Nigdy nie sącz kabli - uzywaj jednolitych odcinków.

Przygotowanie kabli

Rozdziel zyly kabla na dlugosci oko to 40 mm. Odslon zyly na dlugosci oko to 10 mm i skrć konćowki w celu zebrania wszystkich odstajych drucików. Przytnij kabel, pozostawiajac 7 mm odśloniptych zyl.

Podłuczanie do styku

Odkrć styk w kierunku przechiwnym do ruchu wskazówek zegara w celu odśloniecia otworu montaźowego w podstawie kolumny styku.

Wsuń odślonycki konieczne. Upewnij sie, ze nie wystepuju odstajace druciki, któ moglyby dotyka sąsiednich styków. Na terenie Unii Europejskiej uzywanie wtyczek glosnikowych 4 mm jest niedzgodne z przyepsami bezpiecznych.

Podlaczenia stereo

Podlączenia standardowe

Podlacz CZERWONY (+) styk PRAWEGO gólsnika do CZERWONEGO, dodatniego (+) styku PRAWEGO kanalu wzmacniacza. Podlacz CZARNY (-) styk gólsnika do odpowiadajćego mu CZARNEGO, ujemnégo (-) styku wzmacniacza. Powtórz opisaná procedure dla LEWEGO kanalu.

Podlącenie standardowe:

Obstuga po sprezedazy

Pielegnacja obudowy

Obudowy glosników nalezy czyszcie wyłacznie lekko zwilzoną szmatką. Nie uzywaj srodków czyszcząchych zawierajnych Rozpuszczalniki. Nigdy nie uzywaj srodków sciernych.

Powierzchnie obudów zwykle wymagaju tylko lekkiego odkurzenia. W przypadku stosowania arozoli lub innych sądków czyszczących srodekNSE nały nałość najpierw na szmatk,a nie bezposrednio na produkt. NajpierwNSE wyprobować dziatanie na malej powierzchni, poniewań不同程度 produkty czyszczȩc moga uszkadzć wycolonczyne. Nalezy unikać stosowania produktów o w战略性ciach sciernych lub takich, ktorzawieraj srodki o odczynie kwasnym lub zaśadowym. Nie stosowacźadnych materiałow czyszczących na Jednostkach driverów i unikać ich dotykania ze wźględu na moziwość uszkodzenia.

Osfony

Wrazie potrzeby oslony nalezyczysciwylacznie miękka szczotka.

W przypadku uzytkowania glosnikow Q Acoustics bez oslon danezy pamiętać o ich ponownym zamontowaniw w przypadku obecnosci w pomieszczeniu zwierzt domowych lub daneci.

Drivery

Driverów nie nalezy dotyka, poniewaz latwo je uszkodzic.

Gwarancja

Glosniki pasywne Q Acoustics sa objete gwarancja na brak wad materialyych i wykonawczych w okresie 4 lat (1 rok dla glosnika niskotonowego (subwoofera)) od datedy zakupu. W okresie gwarancji firma Q Acoustics naprawi lub wymieni, zgodnie z wlasnym uznaniem, wszelkie produkty uznane za wadliwe po ich sprawdzeniu przy fizme albo wyznaczonego przy ni dystrybutora lub przyzdawciela.

Nieprawidłowewe uzytkowanie oraz normalne zuzymie eksploatyjne nie są objete gwarancja.

Produkty przyznaczone do naprawyNSEZY przeDe wzystkim zworci do sprzedawcy. Jesli jest to niemozliwe, nalezy skontaktowac siez firma Q Acoustics albo wyznaczonym przyezi dystrybutorem w danym regionie w celu utalenia wlasciwej procedury gwarancjnej. W miare mozliwosci do zworcenia produktu nalezy uzyc oryginalnego opakowania, poniewaz uszkodzenia powstaew trakcie transportu urzadzenia do serwisu nie sa objete gwarancja. Niniejsza gwarancja w zdalen sposob nie ogranica spraw uzytkownika.

Istnieje moziwość przyduguzenia gwarancji do 5 lat (2 lat dla gośnika niskotonowej) poprzejcz-Rejestracja produktu na stronie

W celu uzyskania informacji na temat serwisu prosimy okontakt pod adresem: [e-mail]

Q Acoustics

Wspornik scienny (pojedynczy)

3010i/3020i/3090Ci

Czarny i bialy

Wymiary (szer. x wys. x gleb.): 70 × 159 × 99 ~mm

Stojak glosnika (para)

3010i / 3020i

Czarny i biahy

Wspornik scienny glosnika niskotonowego

(subwooofera)

3060S

Czarny

Glosniki pasywne

Typobudowy:

Głosnikiskonotowy:

Glośnik wysokotonowy:

Charakterystyka czestotliwośćowa

(+ / - 3dB)

Impedancja srednia:

Czulość (2,83 V przy 1 m):

Moc wzmacniacza stereo:

Moc odiornika AV (naped 2-kanalowy):

Czestotliwośc zwrotnicy:

Pojemnosć skuteczna:

Wymiary obudowy (szer. x wys. x gteborg):

(wraz z oslona przyednia,

zaciskiem i nozkami)

Waga (na glosnika):

3010i

2-drożna typu odbijajćego

100 mm (4.0 in)

22 mm (0.9 in)

65 Hz - 30 kHz

6Ω

4Ω

86 dB

15-75W

50-125W

2.6 kHz

4.0 L (244 cu in)

150 × 253 × 252 ~mm

2-drożna typu odbijajęcego

125 mm (5.0 in)

22 mm (0.9 in)

64 Hz - 30 kHz

6Ω

4Ω

88 dB

25-75W

50-125W

2.4 kHz

6.1 L (372 cu in)

170× 278× 282mm

(6.7× 11.0× 11.1 in)

5.5 kg (12.1 lbs)

Aktywny glosnik niskotonowy

Typobudowy:

Glosnik niskotonowy:

Moc wzmacniacza:

Charakterystyka czestotliwosciowa:

(+3dB, - 6dB)

Czestotliwość podziale:

Pojemnosć skuteczna:

Wymiary obudowy (szer. x wys. x gheb.):

Waga:

3060S

Nieskończona odgroda

200 mm (8.0 in)

150 W klasa D

35 Hz - 250 Hz

35 Hz - 250 Hz (var.)

10.6 L (647 cu in)

480 × 300 × 150 ~mm (18.9 × 11.8 × 5.9 in)

324 mm (12.7 in) wraz z podpórkami

8.5 kg (18.7 lbs)

3050i

2-drożna typu odbijajćego

2 × 165 ~mm (6.5 in)

22 mm (0.9 in)

44 Hz - 30 kHz

6Ω

4Ω

91 dB

25-180W

50-165W

2.5 kHz

32.4 L (1977 cu in)

310 × 1020 × 310 ~mm

(12.2 × 40.1 × 12.2 in)

200 mm (7.9 in)

17.8 kg (39.2 lbs)

3090Ci

2-drożna typu odbijajćego

2 × 100 ~mm (4.0 in)

22 mm (0.9 in)

75 Hz - 30 kHz

6Ω

4Ω

89 dB

25-100W

50-165W

2.7 kHz

6.6 L (403 cu in)

430 × 152 × 216 mm

(16.9× 6.0× 8.5 in)
