Marka	Q-ACOUSTICS
Model	Concept 500
Kategoria	Głośnik pasywny
Typ produktu	Kolumna głośnikowa
Pasmo przenoszenia	41 Hz - 30 kHz (-6 dB, +3 dB)
Impedancja znamionowa	6 Ω
Impedancja minimalna	3,7 Ω
Czułość	90 dB/W/m
Zalecana moc	25 - 200 W
Zniekształcenia harmoniczne	0,2 % (120 Hz - 20 kHz)
Częstotliwość podziału	2,5 kHz
Głośnik nisko/średniotonowy	2 x 165 mm (6,5 cala)
Głośnik wysokotonowy	28 mm (1,1 cala)
Waga (na głośnik)	42 kg (92,59 lb)
Wymiary (S x W x G, z podstawą)	400 x 1150 x 350 mm
Wymiary (S x W x G, z kolcami i zaciskami)	400 x 1175 x 375 mm
Gwarancja	4 lata (możliwość przedłużenia do 5 lat po rejestracji)
Złącza	Podwójne zaciski z regulowanym mostkiem HF
Dołączone akcesoria	Kolce, stopy okrągłe, zatyczki piankowe do portów, mostek, ściereczka do czyszczenia
Konserwacja	Lekko wilgotna ściereczka, bez rozpuszczalników i środków ściernych
Zasilanie	Pasywne (brak zasilania sieciowego)

Często zadawane pytania - Concept 500 Q-ACOUSTICS

Jak zamontować kolce?

Wkręć nakrętki blokujące do dołu, a następnie wkręć kolce do końca w podstawę. Ustaw głośnik i wyreguluj kolce, aby był stabilny i wypoziomowany. Zablokuj nakrętki przy podstawie. Kolce są przeznaczone do przebijania dywanu i opierania się na twardej podłodze.

Jaka jest idealna odległość między głośnikami?

Umieść głośniki w odległości 2-4 metrów od siebie i w równej odległości od pozycji odsłuchowej. Pozostaw co najmniej 60 cm za każdym głośnikiem. Skieruj je lekko do wewnątrz, aby poprawić obraz stereo.

Jak używać zatyczek piankowych do portów?

Piankowe zatyczki składające się z dwóch części umożliwiają częściowe lub całkowite zamknięcie tylnego portu. Włóż je nie wciskając zbyt głęboko. Zmniejsza to poziom basów, co jest przydatne, gdy głośnik znajduje się blisko ściany. Eksperymentuj, aby znaleźć najlepsze ustawienie.

Jak wykonać podłączenie bi-wiring?

Zdejmij dwie mostki między zaciskami. Użyj dwóch par kabli: jednej dla zacisków wysokotonowych (wysokie częstotliwości) i drugiej dla niskotonowych (niskie częstotliwości). Podłącz każdą parę do odpowiednich wyjść wzmacniacza, zachowując polaryzację.

Jak wyregulować mostek przejściowy dla wysokich tonów?

Mostek umożliwia regulację odpowiedzi wysokich tonów. W normalnej pozycji (na dwóch lewych zaciskach) poziom jest standardowy. Bez mostka wysokie tony są tłumione. Na dwóch prawych zaciskach wysokie tony są wzmocnione. Wybierz w zależności od pomieszczenia.

Jaki jest zalecany okres wygrzewania?

Jak każdy system mechaniczny, głośniki Concept 500 wymagają wygrzewania przez kilkadziesiąt godzin normalnego słuchania, aby zawieszenia osiągnęły stabilny stan i zapewniły optymalną wydajność.

Jak czyścić głośniki?

Użyj lekko wilgotnej ściereczki do odkurzania obudów. Nigdy nie używaj rozpuszczalników, środków ściernych ani kwaśnych/zasadowych środków. Maskownice czyść miękką szczotką. Unikaj dotykania głośników.

Co zrobić w przypadku awarii?

Najpierw skontaktuj się ze sprzedawcą. Jeśli to niemożliwe, skontaktuj się z Q Acoustics lub autoryzowanym dystrybutorem. Użyj oryginalnego opakowania do transportu. Obowiązuje gwarancja prawna, oprócz gwarancji producenta na 4 lata (możliwość przedłużenia do 5 lat po rejestracji).

Czy mogę używać tych głośników ze wzmacniaczem o małej mocy?

Zalecana moc to 25-200 W. Zbyt słaby wzmacniacz może się przesterować i uszkodzić głośniki. Upewnij się, że wzmacniacz dostarcza co najmniej 25 W i nie przekracza 200 W.

Jak przedłużyć gwarancję do 5 lat?

Zarejestruj produkt na stronie qacoustics.co.uk/register w ciągu roku od zakupu. Podstawowa gwarancja wynosi 4 lata; po rejestracji wydłuża się do 5 lat.

INSTRUKCJA OBSŁUGI Concept 500 Q-ACOUSTICS

4 Ważne informacje dotyczące bezpieczeństwa i ostrzeżenia
5 Wprowadzenie
6 Zawartość opakowania

Ustawianie

7 Instalacja głośników
8 Ustawianie głośników

Podłączenia

9 Styki i złącza
9 Podłączenia standardowe
10 Podłączenia dwukablowe
11 Zworka zwrotnicy
12 Docieranie
13 Obsługa po sprzedaży
14 Gwarancja
15 Dane techniczne

Ważne informacje dotyczące bezpieczeństwa i ostrzeżenia

1. Informacje dotyczące bezpieczeństwa i ostrzeżenia Przed wykonaniem jakichkolwiek podłączeń do głośników upownii się, że wszystkie aktywno elementy systemu są odłączone od zasilania.

Przed włączeniem systemu dźwiękowego albo zmianą źródła wejściowego ustaw główny regulator głośności na niski poziom. Stęoniowo zwiększał głośność.

NIGDY nie używaj systemu z maksymalnym ustawieniem głośności. Położenie regulatora głośności nie jest miarodjałe i nie oznacza ustawionego poziomu głośności systemu. Używanie systemu z bardzo wysokirni ustawioniami głośności może spowodować uszkodzenie słucnu.

1.1. Instrukcje

Należy zapoznać się z niniejszymi instrukcjami przed rozpoczęciem użytkowania Reconstructionów. Jeśli us/kodzenie jest spowodowane nieprzestrzeganiem niniejszych instrukcji, gwarancja nie będzie obowiążywać. Ninieśzą instrukcję należy przechowywać w bezpiecznym miejscu.

Przeczytaj te instrukcie.

Zachowaj te instrukcje.

Przestrzegaj wszystkich ostrzeżeń.

Stosuj się do wszystkich instrukcji.

Nie używaj tego urządzenia w pobliżu wody.

NIE podłączaj styków głośnika do zasilania.

Nie instaluj tego urządzenia w pobliżu źródeł ciepła takich jak grzeniki, nawiewy ciepłego powietrze, kuchenki lub inne urządzenia (w tym wzmacniacze), które wytwarzają ciepło.

Uzywaj wyłącznie urządzeń dodatkowych / akcesoriów określonych przez producenta.

Odlączaj to urządzenie podczas burzy oraz gdy ma być nieużywane przez dłuższy czas.

2. Rozpakowywanie głośników

Rozpakuj całkowicie głośniki. Wyjmii głośniki z opakowań, trzymając za obudowy. Nie podnos głośników, trzymając za worki ochronne. Głośniki Concept 500s są ciężkie - w razie potrzeby skorzystaj z pomocy w celu ich podniesienia.

Podczas przemieszczania głośników nie ciągnij ich po podłodze, gdyż może to spowodować ich uszkodzenie – podnieś każdy z nich przed przemieszczeniem.

Sprawdź dokładnie głośniki. Jeśli brakuje jakichkolwiek elementów lub są one uszkodzone, zbłoś niezwłocznie ten fakt sprzedawcy.

Zachowaj opakowanie w celu umożliwiażenia transportowania w przyszłości. W razie utylizacji opakowania zastosuj się do wszystkich obowiązujących przepisów w zakresie recyklingu odpadów.

3. Instalacja

• Stosuj tylko akcesoria dostarczone z głośnikami Concept 500.
• Aby zapobiec urazom, niniejsze urządzenie wymaga pewnego zamontowania na podłodze zgodnie z instrukcją instalacji.
• W przypadku używania głośników bez zamontowanych osłon ochronnych uważaj, aby nie uszkodzić driverów.
• NIE rozmontowywuj głośnika. Spowoduje to unieważnienie gwarancji.
• Korzystanie / tego urządzenia jest wska/ane w klimatach tropikalnym i/lub umlarkowanym.

3.1. Wilgoć

• Aby zmniejszyć zagrożenie pożerem lub porażoniom prądem, urządzenia nie należy wystawać na działanie deszczu, wilgoci, kapiącej lub rozbryzgiwanej wody.
• Nie używaj tego urządzenia w pobliżu wody.

3.2. Serwisowanie

Wszysłkie czynności serwisowe powierzaj wykwalifikowanoru personolowi serwisowemu. Sorwis jest konieczny, gdy urządzenie zostanie w jakikołwiek sposób uszkodzone, np. przez rozlanie cieczy lub upadek przedmiotów na urządzenie, wystawienie urządzenia na działanie desczu lub wilgoci, gdy urządzenie nie działa prawidłowo albo zostało uqus/czone.

4.0. Symbole stosowane na produkcie

Symbol ostrzeżenia o niebezpieczeństwie Wykrzyknik zwraca uwagę na kwestie, dla których należy dokładnie zapoznać

się z niniejszą instrukcją, aby zapobiec problemom z eksploatacją i konserwacją.

UWAGA: Aby zapobiec porażeniu prądem, ustaw naprzeciw siebie szeroki bolec wtyczki z szerokim gniazdem i wprowadź do oporu.

Symbol zużytego sprzętu elektrycznego i elektronicznego

Ten symbol sygnalzuje, że po wycołaniu urządzenia z ekslooctacji nie należy go poddawaść utylizacji razem z odpadami komunalnych i rajeży wysyłać go do oddziałnych punktów odborczych przycnacronych dla odpadów do przeróbki i recyklingu sprzętu elektrycznego i elektronicznego.

Należy zapoznać się z lokalnymi zasadami oddzelnej zbiórki produktów elektrycznych i elektronicznych.

Dziękujemy za zakup pary głośników Concept 500 marki Q Acoustics.

Niniejsza instrukcja ma na colu poprowadzenie Państwa przez konfigurację i instalację głośników Concept 500. Pomoże to zapewnić bezproblemową konfigurację i opłymalne parametry użytkowe produklu.

W celu zapownionia bezpiecznej i satysfakcjonującej obsługi tego produktu, przed przystąpioniem do jego instalacji i użytkowania, przeczytaj dokładnie instrukcję, ważne informacje dotyczące bezpieczeństwa i ostrzeżenia. Mamy nadzieję, że produkty Q Acoustic dostarczą Państwu niezapomnianych wrażeń

Powszechnie wiadorno, że Firma Q Acoustics do tej pory koncentrowała się na projektowaniu i wprowadzaniu na rynek głośników, które skupiały się na budżetowym segmente rynku. W przypadku głośników Concept 500 celem było skoncentrowanie się na zachowaniu idealnej równowagi między sztuką a nauką, mające na celu stworzenie głośnika, który były stylowy, nowoczesny, dobrze brzmiący i dokładnie wykonany, przy niższym priorytecie niskiej ceny. Znieslenie ograniczeń przy projektowaniu związanych z koniecznością uzyskania jak najniższej ceny z avełnością zredukowało nieco presię, ale głośniki Concept 500 wciąż musały jednak uwzględniać korzystny stosunek jakości do ceny, nawet w obrębie tego znacznie wyższego segmentu rynku docelowego.

Głośniki Concept 500 zostały opracowane przez Q Acoustics przy współpracy z Fink Audio-Consulting i IDA, z którymi firma zbudowała długolalowe partnerstwo od czasu wspólnej pracy nad ich pierwszym projeklem głośników zrealizowanej ponad 10 lat temu. W przypadku nowych głośników Concept 500, ten naprawdę utalentowany zespół ludzi stworzył piękny głośnik, którego produkcję można realizować na tyle powtarzalnie, że dźwięk i parametry użytkowe każdej z jednostek będą identyczne.

Zawartość opakowania

1 x instrukcja obsługi

(zamontowane)

1 x zworka 1 x scleroczka do czyszczenia

4 x nożki z kolcami4 x inózkynaczęścikowy tłumik piankowy

Ustawianie

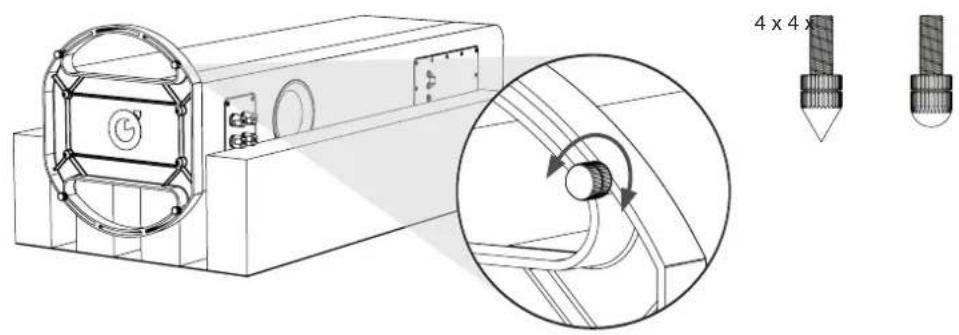

Instalacja głośników

Głośniki są przeznaczone wyłącznie do montowania na podłodze. Są dostarczane z zamontowanymi nózkami na kukach, aby zapewnło bezpieczeństwo przy rozpakowywaniu. Nóżki z kolcami są dostarczane w pudeku z akcesoriami. Waźne, aby głośniki stały pewnie na podłodze. Tam gdzie lo możliwe należy stosować nóżki z kolcami. Nóżki z kolcami powinny przodziurawić oywan i spoczywać na leżącej niżej powierzchni podłogi. Nóżki na kukach należy stosować w przypadku braku oywanu i gdy nóżki z kolcami mogą uszkodzić powierzchnię podłogi.

Boz względu na stosowany rodzaj nóżok, stabilny montaż wymaga zastosowania toj samoj procedury. Na początku należy wkręcić przeciwnakręlki lak, aby dotknęły końców knożek, jak na powyższym rysunku. Następnie należy całkowicie wkręcić nóżki w gwintowane wstawki w cokole, Jeśli obudowa po ustawieniu chwieje się, należy wykręcić dwie nóżki, które nie dotykają podłogi do momentu pownego osadzenia szalki na podłodzo, bez chwiania się. Należy dopilnować, aby głośnik stał pionowo i był wypoziomowany. Na końcu należy zablokować wszystkie cztery nakrętki na cokole.

Aby zaobiec uszkodzeniom po zamontowaniu kolców, nie należy przeciagać głośnika i umieścić go w takim miejscu, w którym nie może spowodować uszkodzeń lub przedziurawić kabli zasilających ltd. Przy właściwym użytkowaniu, nóżki z kolcami nie uszkodzą dywanów. W przypadku ustawiania na bardzo mekkich podlogach drewnianych zalecane może być zastosowanie podkadek pod kolce lub monet między kolcem/kulką a podlogą.

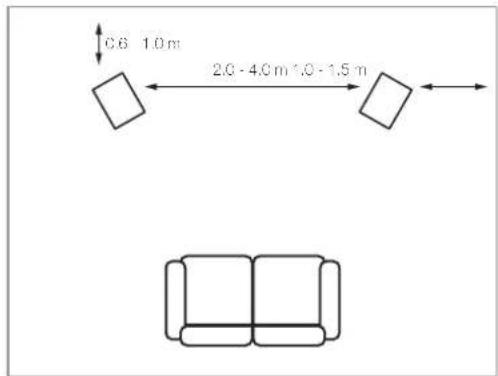

0.6 1.0 m 2.0 - 4.0 m 1.0 - 1.5 m

Ustawianie głośników

Głośniki należy ustawić w odległości 2,0 – 4,0 m od siebie i w równej odległości od siedzących słuchaczy. Zwrócenie głośników nieco do siebie wzmojni efekt sterec, może jednak spowodować zweisego poszaru sceny dźwiękowej.

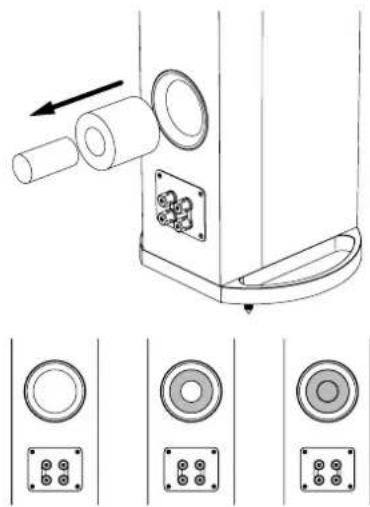

Głośniki serii Concept posiadają wyłoty z tyłu i zostały zaprojektowane tak, aby pracowały najlepiej po zapewnenu wolnej przestrzeni za nirmi wynoszącej minimum 600 mm. Gonorainie, im blżej tyniej ściany znajdują się głośniki, tym bardziej wzmacniane są częstotliwości basowe, do momentu przytloczenia całości dźwięku. W takim przypadku zamknięcio tynogo portu tłumikom z pianki zredukuje basy, co może być użyteczne, gdy warunki w mieszkaniu wymuszają ustawienie głośników Concept 500 blżej ściany.

Należy dopinować, aby tłumiki były ciasno, ale niezbyt głęboko wprowadzone do portów. Całkowty poziom basów zostanie zredukowany, ale wzrośnie rozciągnięcie pasma basów i ich rozdzielczość. Optymalne usyuowanie głośników można uzyskać wyłącznie na drodze eksperymentów i dokonywanie niewielkich korekl podczas pierwszych sesji odsłuchowych.

Tłumiki z pianki składają się z dwóch części i stosując je można całkowicie albo częściowo zamknąć tylny port. Ootymalną konfigurację portu można równioż ustalić wyłącznie na podstawie przoprowadzanych eksporymontów. Ustawianie głośnika w pokoju nie opiera się wyłącznie na przeslankach naukowych. Nawet eksperci potrzebują do tego celu eksperymentów. Naloży próbować uzyskać optymalną równowagę pomiędzy İłością basów a jakością wokalu i możliwością zrozumienia tekstu.

Podłączenia

Styki i złącza

Głośniki Concept 500 mogą wykorzysływać podłączenie dwukablowe (bi-wire). Zwrotnica dwukablowa posiada czlery styki. Góma para styków jest przeznaczona dla głośnika wysokotonowego (HF), a dolna para – dla głośnika niskotonowego (LF). Zwrotnico są wstępnie zmontowane z demontowalnymi łącznikami do łączenia par styków i konfigurowania głośnika w ukad jednokablowy (single-wire). Umożliwia to konwencjonalne podłączenie głośnika za pomocą jednej pary kabli.

Pure electrical connector diagram without any text, numbers, or symbols

Podłączenia standardowe

Podłącz CZERWONY (+) styk PRAWEGO głośnika do CZERWONEGO, dodatniego (+) styku PRAWEGO kanalu wzmacniacza.

Podłącz CZARNY () styk głośnika do odpowladającego mu CZARNEGO, ujomnogo () styku wzmacniacza. Powlórz opisaną procedurę dla LEWEGO kanalu.10

Q CE LP

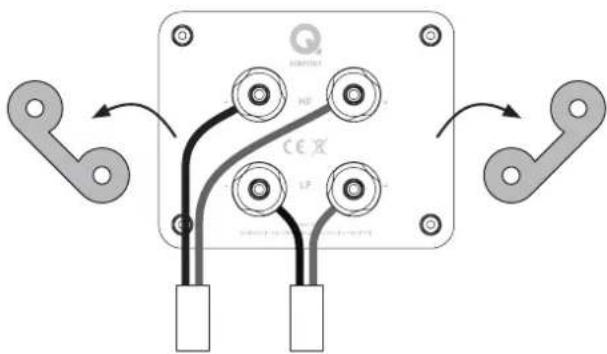

Podłączenia dwukablowe

W celu wykonania podłączenia za pomocą dwóch kabi: Przygotuj dwa podwójne kable dla każdego głośnika. Wykręć wszystkie styki głośnika i usuń zworki. Następnie podłącz styki głośników wysoko- i niskotonowych do wzmacniacza zgodnie z procedurą przedstawioną dla podłączeń standardowych. Patrz ilustracja powyżej.

Mniej torów wysokich

Poziom normalny Więcej tonów wysokie

System głośników. Concept 500 oferujo eloganki sposób umożliwiający dopasowania ustawień częstotliwości do konkretnego środowiska odsłuchowego przez montaż prostiej zworki z tyłu głośnika.

Dzięki zworco zamontowanoj do dwóch najwyższych styków głośniki dostarczają poziom onorgii dźwięków wysokiej częstotliwości, który projektant założył dla akustyki „normalnego” pomieszczenia. Całkowile wyjęcie zwork, zmniejsza pożom energii dźwięków charakterystyki wysokiej częstotliwości (sopranów) do poziomu niższego niż „idealny”, natomiast niowiąki wzrost onorgii dźwięków o wysokiej częstotliwości zostanie uzyskany po zamontowaniu zworki do dwóch skrajnych prawych styków.

Pomieszczenia z dużą iością mebli mogą wymagać niewielkiego wzrostu poziomu dźwięków o wysokiej częstotliwości, natomiast pomieszczenia o mniejszej liczbie sprzętów mogą genorować większy pogłos i wymagać charakterystyki dźwięku z nieco niższym poziomem energii dźwięków o wysokiej częstotliwości.

Naloży pamiętać, że nie ma czogoś takłego jak ustawionie „prawidłowe”. Ostatoczne ustawionie należy skonfigurować tak, aby dawało słuchaczowi maksimum przyjemności podczas słuchania ulubionej muzyki.

Docieranie

Podobnie jak wiele rodzajów skomplikowanych systemów mechanicznych, głośnik Concept 500 uzyskuje optymalne parametry eksploatacyjne dopiero po okresie wstępnego „docierania”. Prawidłowe parametry eksploatacyjne głośnika zależą częściowo od zgodności materiałów zawieszenia użytych pocczas produkcji i mogą cne uzyskać swój długotrwały stan ustalony po okresie pracy w temperaturze i przy wartości modulu sprężystości określonym w fazlc projektowania. Ostateczne osiągnięcie temperatury pomieszczenia przez głośnik przechowywany w zmnym magazynie może potrawać kilka dni, a dostateczne rozlużnienie jednostek driverów końeczno do uzyskania parametrów przowidzianych przez projektanta wymaga kilkudziesięciu godzin normałnego użytkowania.

Obsługa po sprzedaży

Pielęgnacja obudów

Obudowy glośników należy czyścić wyłącznie lekko zwilżoną szmalką. Nie używaj środków czyszczących zawierających rozpuszczalniki. Nigdy nie używaj środków ściemych.

Powierzchnie obudów zwykle wymagają tylko lekkiego odkurzenia. W przypadku stosowania aerozoli lub innych środków czyszczących, środk o należy nałożyć najpierw na szmatkę, a nie bezpośrodnio na produkt. Najpierw należy wypróbować działanie na małej powierzchni, ponieważ nieklóre produkty czyszczące mogą uszkadzać wykończenie. Należy unikać stosowania produktów o właściwościach ściernych lub takich, które zawierają środki o odczynie kwaśnym lub zasadowym. Nie stosować żadnych materiałów czyszczących na jednostkach driverów i unikać ich dotykania ze względu na możliwość uszkodzenia.

Powłoki z naturalnego drewnianego formiru są pokryte lakierem odpornym na działanie promieniowania UV, aby zminimalizować zmiany barwy powcodiesowe upływem czasu. Mimo tego jednak, podobnie ja w przypadku innych materiałów naturalnych, należy liczyć się z możliwością pewnej zmiany barwy. Głośniki należy chronić przed bezpośrednimi źródłami ciepła, takimi jak grzejniki i wyloty cieplego powietrza, aby zminimalizować możliwość pękania formiru. Głośniki nałoży chronić przed wystawioniem na bezpośrednie działanic jasnogo światła słonocznogo.

Ostony

W razie potrzeby osłony należy czyścić wyłącznie miękką szczotką.

W przysadku użytkowania głośników Concept 500 bez osłon, należy pamiętać o ich ponownym zamontowaniu przy obecności w pomieszczeniu zwierząt domowych lub dzieci.

Drivery

Driverów nie należy dotykać, ponieważ łatwo je uszkodzić.

Gwarancja

Głośniki pasywne Q Acoustics są objęte gwarancją na brak wad materialowych i wykonawczych w okresie 4 lat od daty zakupu. W okresie gwarancji firma Q Acoustics naprawi lub wymieni, zgodnie z własnym uznaniem, wszelkie produkty uznane za wadliwe po sprawdzeniu przez firmę albo wyznaczonego przez nią dystrybutora lub przedstawiciela.

Nieprawidłowe użytkowanie oraz normalne zużycie eksploatacyjne nie są objęte gwarancją.

Produkty przeznaczone do naprawy należy w pierwszej kolejności zwrócić do sprzedawcy. Jeśli jest to niemożliwe, należy skontaktować się z firmą Q Acoustics albo wyznaczonym przez nią dystrybutorem w danym regionie w celu ustalenia właściwej procedury gwarancyjnej. W miarę możliwości do zwrócenia produktu należy użyć oryginalnego opakowania, ponieważ uszkodzenia powstałe w trakcie transportu urządzenia do serwisu nie są objęte gwarancją. Nniejsza gwarancja w żaden sposób nie ogranicza praw użytkownika.

Istnicje możliwość przedłużenia gwarancji do 5 lat poprzez rejestrację produktu na stronie: qacoustics.co.uk/register. W celu uzyskania informacji na temat serwisu prosirny o kontakt pod adresem: [e-mail]

Q Acoustics

Parametry eksploatacyjne

Charakterystyka częstotliwościowa (-6dB, +3dB) 41 Hz - 30 kHz

Impedancja średnia 6 Ω

Impedancja minimalna 3.7 Ω

Czulosć

Zalecana moc 25 - 200 W

Znieksztalcenia (120 Hz - 20 kHz) 0.2 %

Częstotliwość zwrotnicy 2.5 kHz

90 dB/W/m

Wymiary driverów

Driver basów / średnich częstotliwości 2 x 165 mm (6,50 cala)

Jednostka wysokiej częstotliwości 28 mm (1,10 cala)

Waga i wymiary

Waga (jedna obudowa) 42 kg (92,59 lunłów)

Obudowa (wraz z cokolem) 400 x 1150 x 350 mm (15,75 x 45,28 x 13,78 cala)

Obudowa (łącznie z kolcami i stykami) 400 x 1175 x 375 mm (15,75 x 46,26 x 14,76 cala)

(Szer. x Wys. x Głęb.)

ACOUSTICS

QACOUSTICS.COM

Nasza strategia ologis na ciągium doskonalen u produktów.

Zestrzogamy sodic prawo do worowadzania zmian w konstrukcji i denych technicznych bez powiedemionia.

Nriezy dokument zawiera informacje, które mogą uło zmianie cez owiadornienia.

Q16239-IS-ALL r0
