| Tipo de producto | Altavoz pasivo de estantería |
| Marca | Q-ACOUSTICS |
| Modelo | Concept 300 |
| Respuesta en frecuencia (-6 dB) | 55 Hz – 30 kHz |
| Impedancia media | 6 Ω |
| Impedancia mínima | 4,7 Ω |
| Sensibilidad | 84 dB/W/m |
| Potencia recomendada | 25 – 200 W |
| Distorsión (120 Hz - 20 kHz) | < 0,2 % |
| Frecuencia de cruce | 2,5 kHz |
| Altavoz de medios-graves | 165 mm (6,50 pulgadas) |
| Altavoz de agudos | 28 mm (1,10 pulgada) |
| Peso (por altavoz) | 14,5 kg |
| Dimensiones (An x Al x Pr) | 220 x 355 x 400 mm |
| Tipo de cableado | Bi-cableado posible |
| Puente del filtro | Ajuste de agudos: -0,5 dB / normal / +0,5 dB |
| Tapones de espuma incluidos | Sí (para reducir los graves si se colocan cerca de la pared) |
| Accesorios incluidos | Manual, paño de limpieza, puente, tapones de espuma |
| Patas opcionales (referencia) | Par de patas Q Concept 300 (492 x 688 x 430 mm) |
| Garantía | 4 años (ampliable a 5 años mediante registro) |
| Mantenimiento | Paño ligeramente húmedo, no usar disolventes |
| Seguridad | No exponer al agua ni al calor, no desmontar |
Preguntas frecuentes - Concept 300 Q-ACOUSTICS
Preguntas de los usuarios sobre Concept 300 Q-ACOUSTICS
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Vocero en formato PDF gratis! Encuentra tus instrucciones Concept 300 - Q-ACOUSTICS y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Concept 300 de la marca Q-ACOUSTICS.

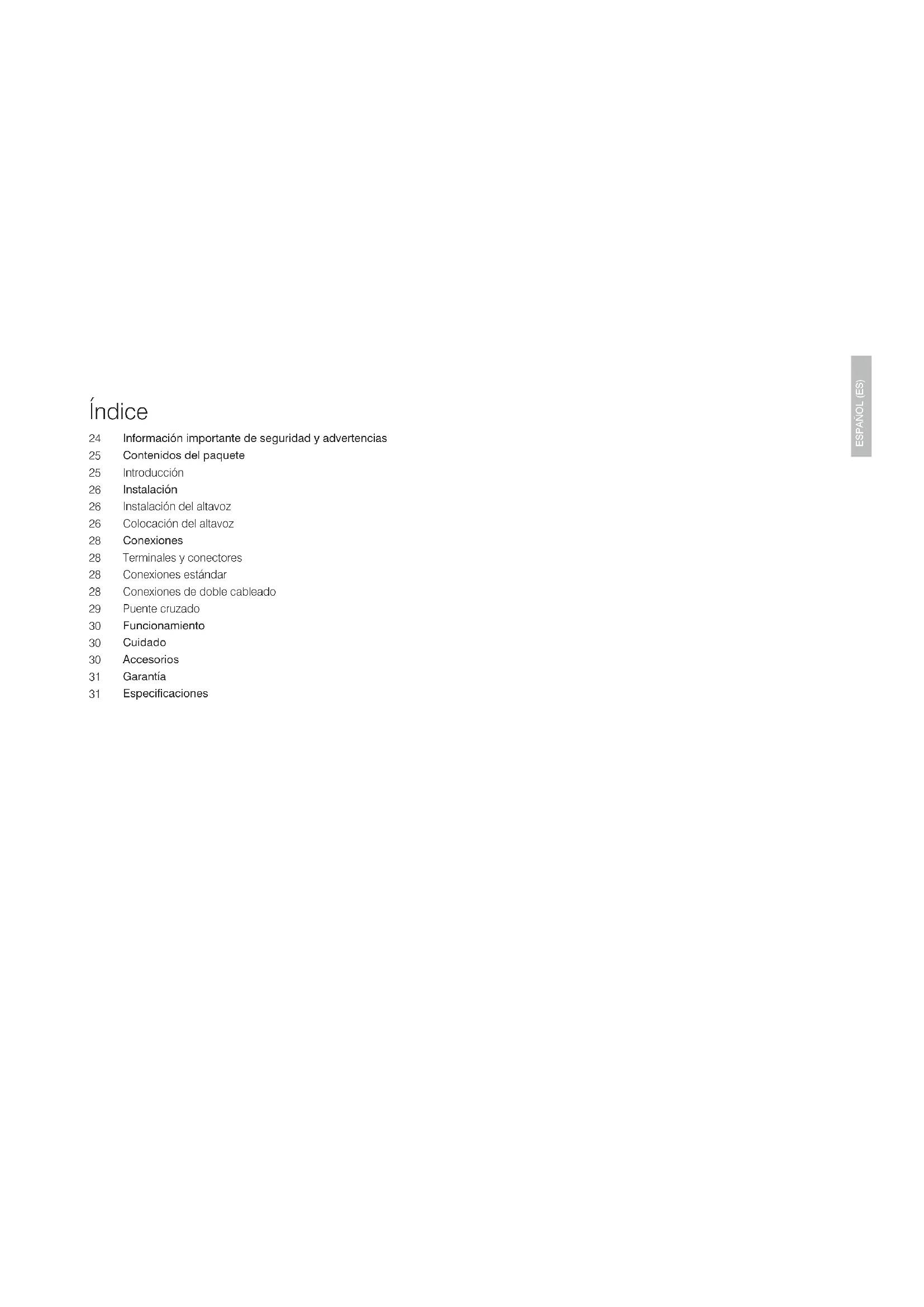

MANUAL DE USUARIO Concept 300 Q-ACOUSTICS
24 Información importante de seguridad y advertencias
25 Contenidos del paquete
25 Introducción
26 Instalación
26 Instalación del altavoz
26 Colocación del altavoz
28 Conexiones
28 Terminales y conectores
28 Conexiones estándar
28 Conexiones de doble cableado
29 Puente cruzado
30 Funcionamiento
30 Cuidado
30 Accesorios
31 Garantía
31 Especificaciones
Información importante de seguridad y advertencias
1. Información de seguridad y advertencias
Antes de conectar nada a los altavoces, asegúrese de que todas las unidades activas en su sistema estén desconectadas de la fuente de alimentación principal.
Al encender su sistema de sonido o cambiar las fuentes de entrada, configure el control de volumen principal a un nivel bajo. Aumente el nivel de forma gradual.
NUNCA utilice el sistema de sonido con el nivel de volumen máximo. La posición del control de volumen es engañosa y no indica el nivel de potencia real del sistema. Utilizar el sistema con un nivel de volumen muy alto puede dañar el oído.
1.1. Instrucciones
Lea y comprenda estas instrucciones antes de utilizar los altavoces por primera vez. La garantía no cubre daños causados por fallos debidos al incumplimiento de estas instrucciones. Guarde estas instrucciones en un lugar seguro.
Preste atención a todas las advertencias.
Siga todas las instrucciones.
No utilice este equipo cerca del agua.
NO conecte los terminales de su altavoz a la fuente de alimentación principal.
No instale la unidad cerca de fuentes de calor tales como radiadores, calefactores, estufas u otros aparatos (incluidos amplificadores que produzcan calor).
Utilice solamente accesorios/complementos especificados por el fabricante.
Desenchufe la unidad durante tormentas eléctricas o cuando no la vaya a utilizar durante un período prolongado.
2. Desembalaje de los altavoces
Desembale los altavoces por completo. Levante los altavoces de los cartones de embalaje sujetando la estructura. No utilice las bolsas de protección para levantarlos. Los altavoces Concept 300s son pesados; pida ayuda para levantarlos.
Cuando manipule los altavoces, no los arrastre por el suelo, ya que podría causarles daños. Levante cada altavoz antes de moverlo. Tenga cuidado con los botones y hebillas de correas, ya que pueden provocar daños estéticos.
Revise detenidamente los altavoces. Si hubiese algún daño o faltase algún elemento, comuníquelo lo antes posible al distribuidor.
Conserve el embalaje para transportar los altavoces cuando lo necesite. Si desecha el material de embalaje, hágalo siguiendo la normativa local de reciclaje vigente en su zona.
3. Instalación
- Utilice solamente los accesorios proporcionados con Concept 300.
- Para evitar lesiones, debe instalar de forma segura el equipo siguiendo las instrucciones de instalación.
- Si utiliza los altavoces sin las rejillas instaladas, tenga cuidado y proteja los controladores de posibles daños.
- NO desmonte nunca los altavoces. Si lo hace, anulará la garantía.
- El uso del equipo es seguro en climas tropicales y moderados.
3.1. Humedad
- Para reducir el riesgo de descarga eléctrica e incendio, no exponga la unidad a lluvia, humedad,
gotas de líquido o salpicaduras.
- No utilice este equipo cerca del agua.
3.2. Reparaciones
La unidad debe ser reparada solamente por personal técnico cualificado. Debe reparar la unidad cuando presente algún tipo de daño, cuando haya entrado en contacto con líquido o haya caído algún objeto en
su interior, cuando haya quedado expuesta a la lluvia o humedad, no funcione con normalidad o se haya caído.
4.0. Símbolos utilizados en este producto
Símbolo de advertencia de peligro
El signo de exclamación indica la existencia de características que debe leer detenidamente en este manual para evitar problemas de funcionamiento y mantenimiento.
PRECAUCIÓN: Para evitar descargas eléctricas, conecte la clavija ancha del enchufe a la toma ancha correspondiente de la pared y enchufe por completo.
Símbolo de residuos de equipos eléctricos y electrónicos
Este símbolo indica que, a la hora de desechar la unidad, debe hacerlo en un contenedor apropiado, nunca con los residuos domésticos, y debe enviarse a un centro de recogida independiente
para recuperación y reciclaje de equipos eléctricos y electrónicos.
Asegúrese de conocer la normativa local sobre la recogida de productos eléctricos y electrónicos.

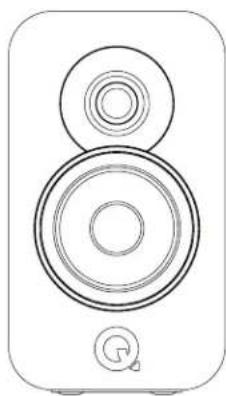

Contenidos del paquete
1 unidad Concept 300
1 manual del propietario
1 paño de limpieza
1 puente
1 tapón de espuma
Gracias por comprar un equipo de Q Acoustics Concept 300.
Este manual tiene por objeto ayudarle a realizar la instalación y configuración de sus altavoces Concept 300. Le ayudará a instalar y configurar sin problemas la unidad para asegurar un rendimiento óptimo del producto.
Lea atentamente las instrucciones, la información importante de seguridad y las advertencias antes de instar y usar el equipo, para garantizar la un funcionamiento seguro y satisfactorio de este producto.
El objetivo de Concept 300 fue centrarse en conseguir un equilibrio perfecto entre arte y ciencia para producir un altavoz elegante, moderno, con un gran sonido y precisión.
Un equipo de diseñadores con talento ha creado un bonito altavoz que se puede fabricar de manera tan consistente que el sonido y el rendimiento de cada unidad sean idénticos.
Esperamos que disfrute de la experiencia Q Acoustics.
Instalación
Instalación del altavoz
Los altavoces Concept 300 han sido diseñados y probados para ser utilizados en el soporte de suelo Concept 300, para una experiencia acústica óptima.
Cada Concept 300 viene configurado de lábrica para nivelar los altavoces, ya que la base está aislada del cuerpo principal de los altavoces mediante nuestro sistema de suspensión personalizado. Esta tecnología de aislamiento permite una cantidad calculada de movimiento dentro de la base del altavoz, así que, no se alarme por eso durante la instalación.
Póngase en contacto con su distribuidor si no está seguro al instalar su Concept 300.
Colocación del altavoz

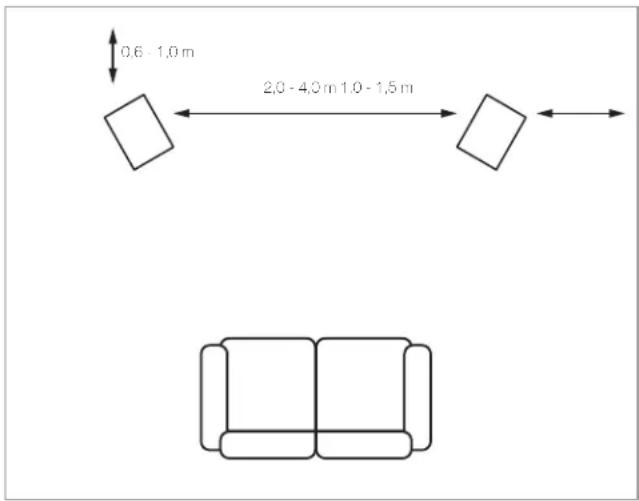

Debe colocar los altavoces con una separación de entre 2 y 4 metros de distancia con respecto a la persona que escucha. Si inclina ligeramente los altavoces hacia el interior mejorará la imagen estéreo, pero creará un entorno acústico más estrecho.


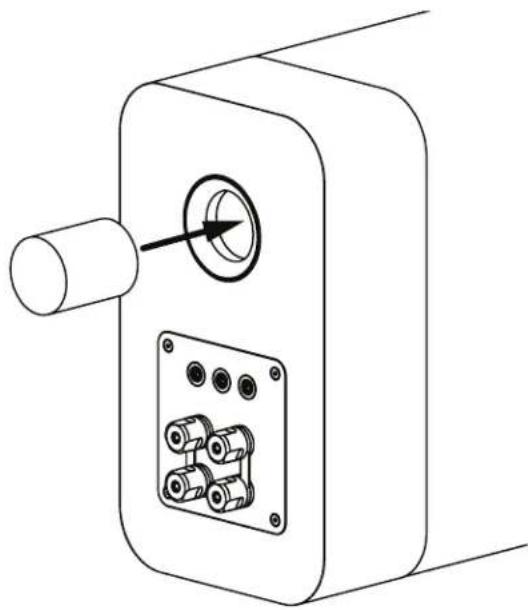

Los altavoces de la serie Concept se han diseñado con una carcasa trasera y funcionan mejor con un espacio libre de al menos 600 mm detrás de ellos. Por lo general, cuanto más cerca estén de la pared trasera, más se reforzarán las frecuencias graves, incluso pudiendo llegar a perjudicar al sonido general. En este caso, la colocación del tapón de espuma en el puerto trasero puede ayudar a reducir los graves, algo de gran utilidad en entornos domésticos, en los que la limitación de espacio implique la utilización de Concept 300 cerca de una pared.
Asegúrese de que los tapones estén firmemente sujetos al puerto sin insertarlos demasiado. Observará que el nivel de graves se reduce pero que aumenta la definición y extensión de los graves. Debe probar y experimentar para conseguir la posición óptima de los altavoces, haciendo pequeños ajustes las primeras veces que los utilice.
Terminales y conectores
Los Concept 300s tienen doble cableado. Un conector de doble cableado lleva cuatro terminales. El par superior de terminales se conecta al altavoz de los agudos (HF) y el par inferior se conecta al altavoz de los graves (LF). Los conectores incluyen enlaces desmontables para conectar los pares del terminal y configurar el altavoz en modo de cableado único. Esto le permite conectar de modo tradicional el altavoz, utilizando un par de cables solamente:

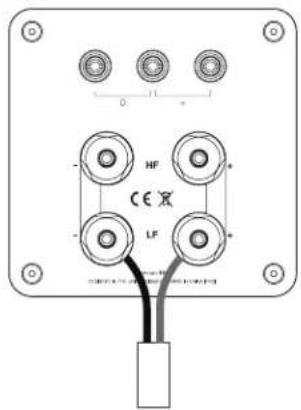

Conexiones estándar
Conecte el terminal ROJO (+) del altavoz DERECHO al terminal ROJO, Positivo (+) en el canal DERECHO del amplificador.
Conecte el terminal NEGRO (-) del altavoz al terminal NEGRO, Negativo (-) correspondiente del amplificador.
Repita este procedimiento para el canal IZQUIERDO.

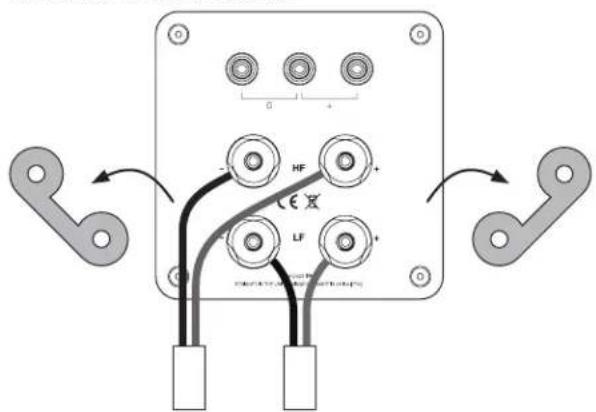

Conexiones de doble cableado
Para conectar la unidad con doble cableado: Prepare dos cables gemelos para cada altavoz. Desatornille todos los terminales del altavoz y retire ambos enlaces. Ahora conecte los terminales de agudos y los terminales de graves al amplificador, siguiendo el procedimiento detallado en el apartado de conexiones estándar. Consulte la ilustración anterior.
Conexiones estándar
El sistema de altavoces Concept 300 permite adaptar de modo elegante la respuesta de alta frecuencia al entorno acústico concreto, colocando una barra de puente en la parte trasera del altavoz.
Con el puente acoplado a los terminales del extremo izquierdo, los altavoces proporcionarán el nivel de energía de agudos (HF) adecuado para la acústica de una habitación normal. Si se retira el puente por completo, disminuirá el nivel de agudos (HF) por debajo del nivel «idóneo» pero, al acoplar el puente a los terminales del extremo derecho, se conseguirá un pequeño aumento del nivel de agudos.
En caso de que la habitación tenga muchos muebles, puede ser necesario aumentar el nivel de agudos y sin embargo, las habitaciones con pocos muebles necesitarán un menor nivel de agudos.
Tenga en cuenta que no existe una posición «correcta». La posición final deberá ser la que ofrezca una mayor acústica y una mejor experiencia al usuario al escuchar su música favorita.

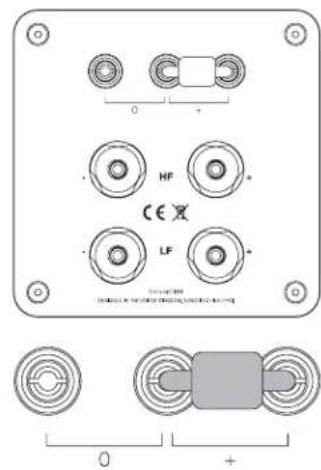

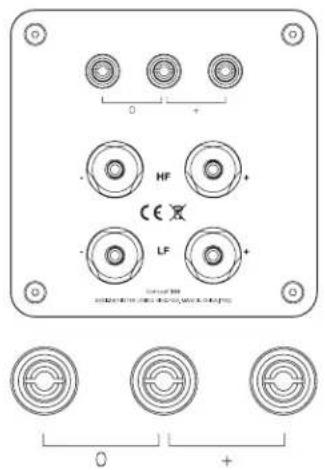

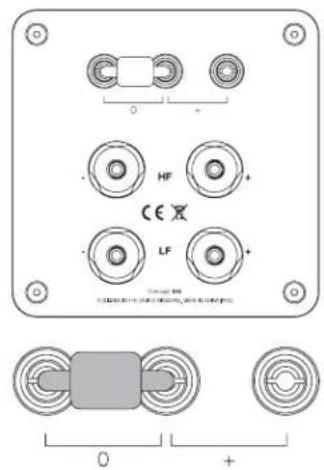

Menos agudos (-0,5 dB) Normal Más agudos (+0,5 dB)
Como sucede con muchos tipos de sistemas mecánicos complejos, el Concept 300 no proporcionará su máximo rendimiento hasta que se haya utilizado durante un período inicial concreto. El rendimiento correcto de un altavoz depende en parte del cumplimiento de los materiales de suspensión utilizados durante la fabricación, y solamente se asentarán después de haber funcionado a la temperatura y módulo de elasticidad especificados durante la fase de diseño. Un altavoz que se haya guardado en un lugar frío puede tardar varios días en alcanzar la temperatura ambiente, por lo que recomendamos un uso normal de al menos 24 horas para que los controladores entren en calor lo suficiente para que funcionen como pretende el diseñador.
Accesorios
Par de soportes Q Concept 300 (An x Al x P) 492 x 688 x 430 mm
Cuidado de la estructura
Limpie la estructura con un paño ligeramente humedecido. No utilice productos de limpieza que incluyan disolventes. No utilice ningún tipo de producto abrasivo.
La estructura solamente acumulará algo de polvo. En caso de utilizar un aerosol u otro producto de limpieza, eche el producto sobre el paño y nunca directamente sobre el equipo. Pruebe primero una zona pequeña, ya que algunos productos de limpieza pueden dañar el acabado. Evite utilizar productos abrasivos, o que contengan agentes alcalinos o ácidos. No utilice productos de limpieza sobre los controladores y evite tocarlos, ya que se podrían dañar.
Las placas de madera natural están tratadas con una laca resistente a los rayos ultravioleta para minimizar los cambios de color que se producen con el tiempo. No obstante, como sucede con todos los materiales naturales, se puede producir un ligero cambio de color. Mantenga los altavoces alejados de fuente directas de calor, como radiadores o ventilaciones de parte para minimizar la posibilidad de que se agriete la madera. La altavoces alejados de la luz solar directa.
Rejillas
Las rejillas deben limpiarse utilizando un cepillo suave cuando sea necesario.
Si utiliza Concept 300 sin las rejillas, recuerde colocarlas cuando haya mascotas o niños cerca.
Controladores
No toque los controladores, ya que son muy delicados y se pueden dañar en caso de contacto.
Garantía
Los altavoces de Q Acoustics están garantizados frente a defectos de materiales y mano de obra durante un período de cuatro años tras la fecha de compra. Durante el período de vigencia de la garantía, Q Acoustics reemplazará o reparará, según su criterio, cualquier producto que sea declarado defectuoso tras haber sido revisado por la empresa o agente o distribuidor aprobados.
El mal uso y el desgaste normal no están cubiertos por la garantía.
Para reparar la unidad, es necesario entregarla al distribuidor autorizado. Si no es posible, póngase en contacto con Q Acoustics o el distribuidor autorizado en su zona para determinar el procedimiento correcto que seguir. Si es posible, debe utilizarse el material de embalaje original para devolver el producto, ya que los daños producidos durante el transporte de la unidad al centro de reparación no están cubiertos por la garantía. La garantía no afecta en modo alguno a sus derechos legales.
La garantía puede ampliarse a 5 años registrando su producto en qacoustics.co.uk/register.
Para obtener información de servicio, póngase en contacto con info@qacoustics.co.uk
Q Acoustics
Respuesta de frecuencia (-6 dB) 55 Hz - 30 kHz
Resistencia media 6 Ω
Resistencia mínima 4,7 Ω
Sensibilidad 84 dB/W/m
Potencia recomendada 25 - 200 W
Distorsión (120 Hz – 20 kHz) 0,2 %
Frecuencia de cruce 2,5 kHz
Medidas del controlador
Controlador medio/bajo 165 mm
Controlador de alta frecuencia 28 mm
Peso y medidas
Peso (por estructura) 14,5 kg
Estructura incluyendo base y terminales 220 x 355 x 400 mm
(An x Al x P) (8.6 x 13.97 x 15.75 in)
