Tipo de produto	Caixa acústica passiva de estante
Marca	Q-ACOUSTICS
Modelo	Concept 300
Resposta em frequência (-6 dB)	55 Hz – 30 kHz
Impedância média	6 Ω
Impedância mínima	4,7 Ω
Sensibilidade	84 dB/W/m
Potência recomendada	25 – 200 W
Distorção (120 Hz - 20 kHz)	< 0,2 %
Frequência de crossover	2,5 kHz
Alto-falante médio-grave	165 mm (6,50 polegadas)
Alto-falante de agudos	28 mm (1,10 polegada)
Peso (por caixa)	14,5 kg
Dimensões (L x A x P)	220 x 355 x 400 mm
Tipo de cablagem	Bi-cablagem possível
Jumper do filtro	Ajuste dos agudos: -0,5 dB / normal / +0,5 dB
Plugues de espuma incluídos	Sim (para reduzir os graves se colocado perto da parede)
Acessórios incluídos	Manual, pano de limpeza, jumper, plugues de espuma
Pés opcionais (referência)	Par de pés Q Concept 300 (492 x 688 x 430 mm)
Garantia	4 anos (extensível para 5 anos mediante registo)
Manutenção	Pano ligeiramente húmido, sem solventes
Segurança	Não expor à água nem ao calor, não desmontar

Perguntas frequentes - Concept 300 Q-ACOUSTICS

Qual é a potência recomendada para o amplificador?

A potência recomendada para as caixas acústicas Concept 300 está entre 25 e 200 W.

Como posicionar as caixas acústicas Concept 300?

Coloque as caixas a uma distância de 2 a 4 metros uma da outra, equidistantes do ouvinte. Recomenda-se um espaço de pelo menos 600 mm atrás da caixa. Pode orientar as caixas para dentro para melhorar a imagem estéreo.

Como usar os plugues de espuma?

Os plugues de espuma servem para reduzir os graves se as caixas forem colocadas perto de uma parede. Insira-os no respiradouro traseiro sem os empurrar demasiado fundo. Isto reduz o nível dos graves mas melhora a definição.

Como realizar uma bi-cablagem?

Para uma bi-cablagem, remova as ligações entre os terminais superiores e inferiores. Use dois cabos gémeos por caixa: ligue um par aos terminais dos agudos (HF) e o outro aos terminais dos graves (LF), depois ligue cada par ao amplificador respeitando as polaridades.

Como ajustar o jumper do filtro?

O jumper na parte traseira permite ajustar a resposta dos agudos. Posicione-o entre os dois terminais da esquerda para um nível normal, remova-o para -0,5 dB (menos agudos), ou coloque-o entre os dois terminais da direita para +0,5 dB (mais agudos). Adapte conforme a acústica da sala.

Qual é a garantia das caixas acústicas Concept 300?

A Q Acoustics oferece uma garantia de 4 anos contra defeitos de materiais e fabrico. Pode ser prolongada para 5 anos ao registar o produto no site qacoustics.co.uk/register.

Como limpar as caixas acústicas?

Limpe os gabinetes com um pano ligeiramente húmido apenas. Não use produtos solventes ou abrasivos. As grelhas limpam-se com uma escova macia. Evite tocar nos alto-falantes.

Pode-se usar as caixas acústicas sem grelha de proteção?

Sim, mas é aconselhável proteger os alto-falantes contra choques e poeira. Coloque as grelhas na presença de crianças ou animais domésticos.

Qual é o tempo de amaciamento necessário?

Recomenda-se um amaciamento de pelo menos 24 horas de uso normal para que os alto-falantes atinjam o seu desempenho ideal.

O que fazer em caso de problema ou dano?

Em caso de defeito, contacte primeiro o seu revendedor. Se possível, utilize a embalagem original para o transporte. A garantia não cobre má utilização ou desgaste normal.

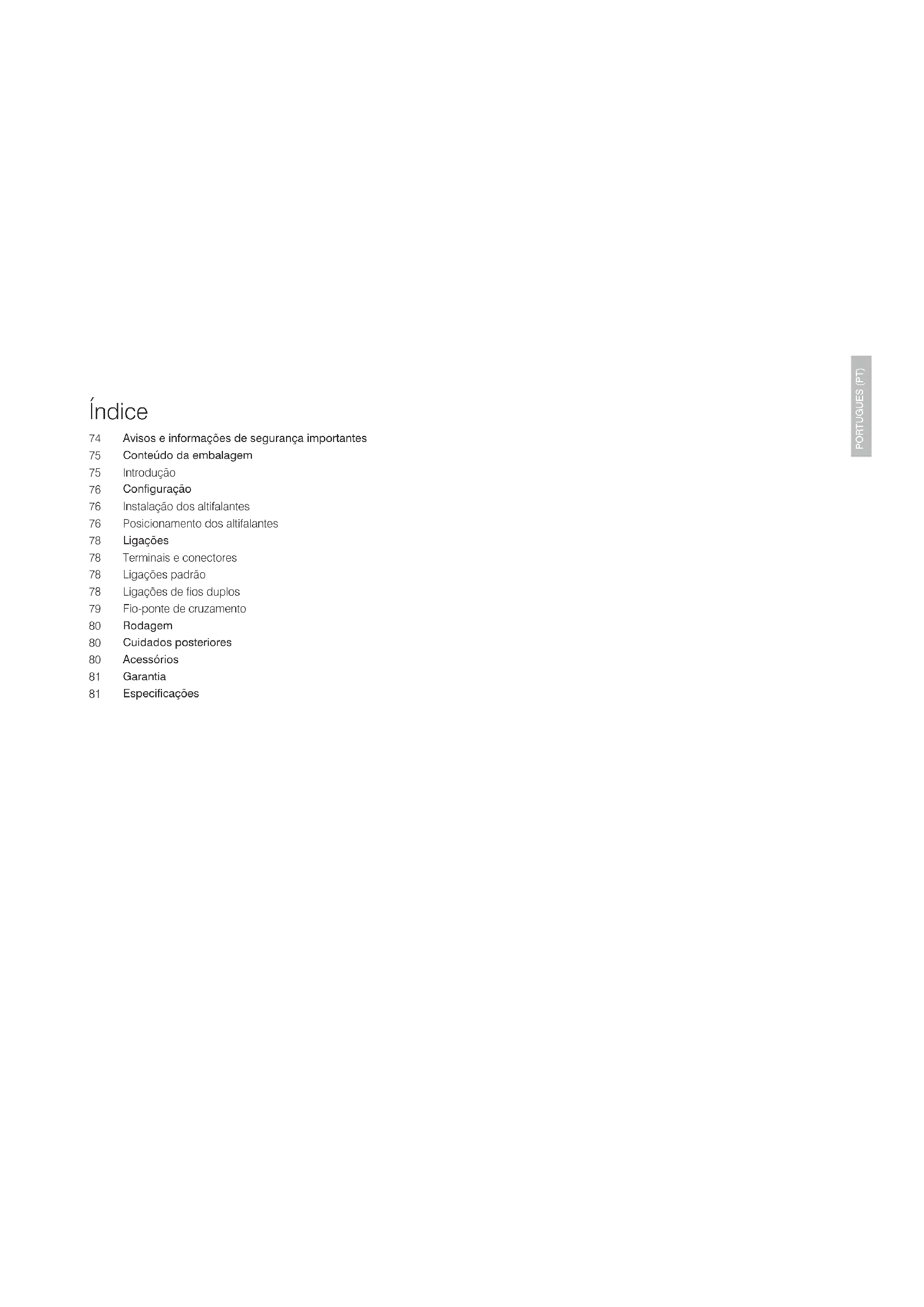

MANUAL DE UTILIZADOR Concept 300 Q-ACOUSTICS

74 Avisos e informações de segurança importantes
75 Conteúdo da embalagem
75 Introdução
76 Configuração
76 Instalação dos altifalantes
76 Posicionamento dos altifalantes
78 Ligações
78 Terminais e conectores
78 Ligações padrão
78 Ligações de fios duplos
79 Fio-ponte de cruzamento
80 Rodagem
80 Cuidados posteriores
80 Acessórios
81 Garantia
81 Especificações

Avisos e informações de segurança importantes

1. Avisos e informações de segurança

Antes de efetuar quaisquer ligações nos altifalantes, assegure que todas as unidades ativas do sistema estão desligadas na fonte de alimentação.

Ao ligar o sistema de som ou ao alterar as fontes de entrada, defina o controlo de volume principal para um nível baixo. Aumente o nível gradualmente.

NUNCA reproduza o sistema de som com o volume total. A posição do controlo de volume é enganadora e não indica o nível de potência do sistema Utilizar um volume muito elevado pode danificar a sua audição.

1.1. Instruções

Leia e compreenda estas instruções antes de utilizar os altifalantes. Se ocorrerem danos provocados pelo incumprimento destas instruções, a garantia não se aplica. Por favor, conserve estas instruções num local seguro.

Leia estas instruções.

Conserve estas instruções.

Observe todos os avisos.

Siga todas as instruções

Não utilize este aparelho perto de água.

NÃO ligue os terminais dos altifalantes à fonte de alimentação.

Não instale perto de fontes de calor como radiadores, unidades de calor, fogões ou outros aparelhos (incluindo amplificadores) que emitam calor.

Utilize apenas dispositivos auxiliares/ acessórios especificados pelo fabricante.

Desligue o aparelho durante trovoadas ou quando não for utilizado durante longos períodos de tempo.

2. Desembrulhar os altifalantes

Desembrulhe completamente os altifalantes. Erga os altifalantes das embalagens de cartão segurando nas caixas. Não utilize os sacos de proteção

para os levantar Os Concept 300s são pesados - peça ajuda para os levantar.

Ao manusear os altifalantes, não os arraste pelo chão, pois pode danificá-los - levante cada altifalante antes de o mover. Tenha cuidado com os botões e com as fivelas de cintos, pois facilmente provocam danos estéticos.

Inspezione cuidadosamente o altifalante. Perante qualquer item danificado ou em falta, comunique a questão ao revendedor assim que possível.

Conserve a embalagem para transporte futuro. Se eliminar a embalagem, por favor, faça-o seguindo todos os regulamentos de reciclagem aplicáveis na sua área.

3. Instalacão

• Use somente os acessórios fornecidos com o Concept 300.
• Para prevenir lesões, deve-se fixar bem este aparelho, em conformidade com as instruções de instalação.
• Se reproduzir os altifalantes sem as grelhas instaladas, tenha o cuidado de proteger as unidades de potência de danos.
• NÃO desmonte o altifalante. Irá invalidar a garantia.
• O uso deste aparelho é seguro em climas tropicais e/ou moderados.

3.1. Humidade

- Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deve ser exposto à chuva, humidade,

gotejamentos ou salpicos.

- Não utilize este aparelho perto de água.

3.2. Manutenção

Remeta a manutenção para um técnico qualificado. A manutenção é requerida quando o aparelho for danificado de qualquer forma, quando for derramado líquido, quando o aparelho for alvo da queda de

um objeto, quando for exposto a chuva ou humidade, quando não funcionar normalmente ou se for deixado cair.

4.0. Símbolos utilizados neste produto

O 'sinal de exclamação' adverte para as funcionalidades pelas quais deve ler o manual atentamente, para prevenir problemas de funcionamento e manutenção.

CUIDADO: Para prevenir choques elétricos, encaixe totalmente o pino largo da ficha na ranhura larga.

Símbolo de resíduos de equipamentos elétricos e eletrónicos

Este símbolo indica que, quando eliminar a unidade, esta deve ser separada de outros resíduos domésticos e enviada para instalações de recolha separada para a recuperação e reciclagem de equipamento elétrico e eletrónico.

Assegure que está familiarizado com os regulamentos locais sobre a recolha separada de produtos elétricos e eletrónicos.

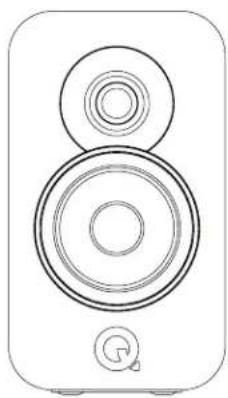

Conteúdo da embalagem

Este manual pretende acompanhá-lo durante a configuração e a instalação do Concept 300. Contribuirá para uma configuração sem problemas e ajudará a assegurar o desempenho ideal do produto.

Leia atentamente as instruções, as informações de segurança importantes e os avisos antes de proceder à instalação e utilização, para assegurar o funcionamento seguro e satisfatório do produto.

No desenvolvimento do Concept 300, concentrámo-nos em obter um equilíbrio perfeito entre arte e ciência para produzir um altifalante com estilo, contemporâneo, e com um som limpido e preciso.

Uma talentosa equipa produziu um altifalante bellíssimo, cujo processo de fabrico é tão consistente que o som e o desempenho de cada unidade produzida serão idênticos.

Esperamos que desfrute da experiência Q Acoustics.

Configuração

Instalação dos altifalantes

Os altifalantes Concept 300 foram concebidos e testados para serem utilizados com o suporte de base Concept 300, para uma experiência de escuta ideal.

Cada Concept 300 foi definido de fábrica para nivelar os altifalantes, dado que a base está isolada da estrutura principal do altifalante por meio do nosso sistema de suspensão personalizado. Esta tecnologia de isolamento permite uma quantidade de movimento calculada na base dos altifalantes, por isso não se alarme durante a configuração.

Contacte o revendedor local se tiver dúvidas ao configurar o Concept 300.

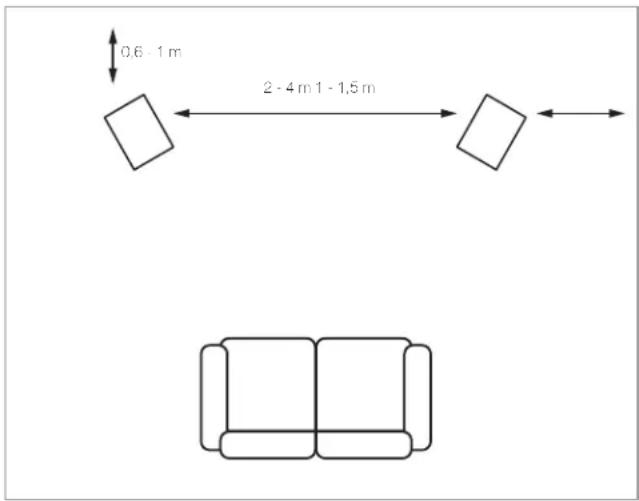

Posicionamento dos altifalantes

Os altifalantes devem ser colocados a uma distância de 2 – 4 m entre si, e equidistantes do utilizados sentado. Virar os altifalantes ligeiramente mais para dentro acentua a imagem estéreo à custa de um estágio de som mais estreito.

0.6 - 1 m 2 - 4 m 1 - 1.5 m

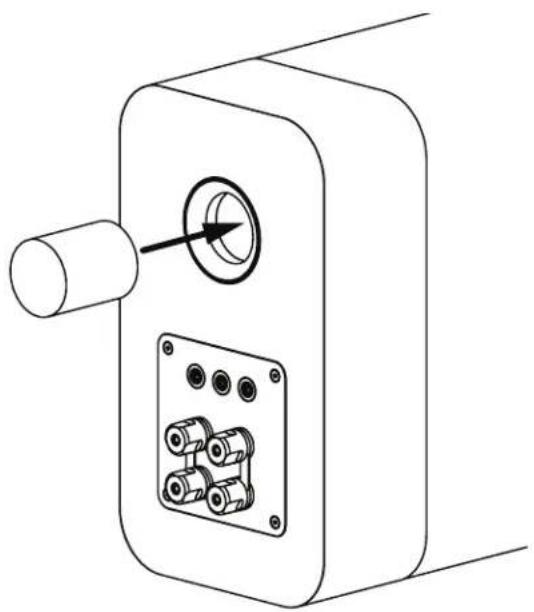

Tampa de espuma

Os altifalantes Concept Series possuem orifícios traseiros e foram concebidos para funcionar melhor com pelo menos 600 mm de espaço livre na parte posterior. Geralmente, quanto mais perto os altifalantes estiverem da parede traseira, mais reforçadas são as frequências graves, até dominarem o som geral. Neste caso, lechar a abertura traseira com a tampa de espuma reduz os graves, o que é útil quando circunstâncias domésticas exigirem que o Concept 300 seja utilizado mais perto da parede traseira.

Assegure que as tampas estão bem inseridas na entrada, sem as introduzir demasiado. Irá constatar que o nível de graves reduz, mas que a definição e a extensão dos graves aumenta. Para encontrar a posição ideal dos altifalantes, só através da experimentação e da realização de pequenos ajustes durante as primeiras sessões de audição.

Os Concept 300s são bi-conectáveis. Um cruzamento bi-conectável tem quatro terminais. O par superior de terminais liga-se ao altifalante de agudos (HF) e o par inferior ao altifalante de graves (LF). Os cruzamentos possuem ligações amovíveis para ligar os pares de terminais e configurar o altifalante no modo de cablagem simples. Isso permite ligar o altifalante de forma convencional, com apenas um par de cabos.

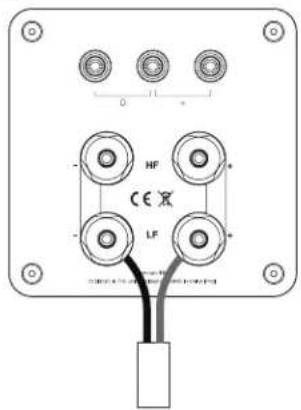

Ligações padrão

Ligue o terminal VERMELHO (+) do altifalante DIREITO ao terminal Positivo (+) VERMELHO no canal DIREITO do amplificador.

Ligue o terminal PRETO (-) do altifalante ao terminal Negativo (-) PRETO correspondente do amplificador.

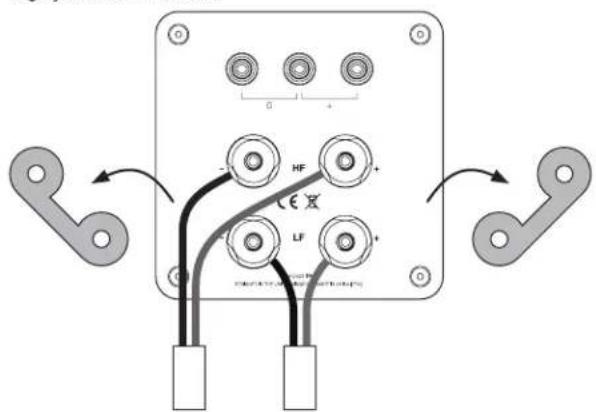

Ligações com dois fios

Para ligar dois fios: Prepare dois cabos duplos para cada altifalante. Desaparafuse todos os terminais do altifalante e remova ambas as ligações. Agora ligue os terminais de agudos e os terminais de graves ao amplificador, seguindo o procedimento descrito nas ligações padrão. Consulte a ilustração acima.

Ligações padrão

HF CE LF

Ligações com dois fios

O sistema de altifalantes Concept 300 oferece ao utilizador uma forma elegante de personalizar a resposta a altas frequências para um ambiente de escuta particular, através da colocação de uma simples barra-ponte na parte traseira do altifalante.

Com o fio-ponte instalado nos dois terminais mais à esquerda, os altifalantes fornecem o nível de energia HF que o designer pretendeu para uma acústica de sala 'normal'. Removendo completamente o fio-ponte, obtemos uma resposta com menos energia HF (agudos) relativamente à resposta "ideal" e obtemos um pequeno aumento de energia HF com o fio-ponte instalado nos dois terminais mais à direita.

As divisões abundantemente mobiladas podem requerer um pequeno aumento do nível de HF, enquanto as divisões com menos peças decorativas podem ser bastante reverberantes e podem requerer uma resposta com uma energia de HF ligeiramente inferior.

Tenha em mente que não existe uma posição "correla". A posição final deve ser aquela que dá ao ouvinte o máximo prazer ao ouvir sua música favorita.

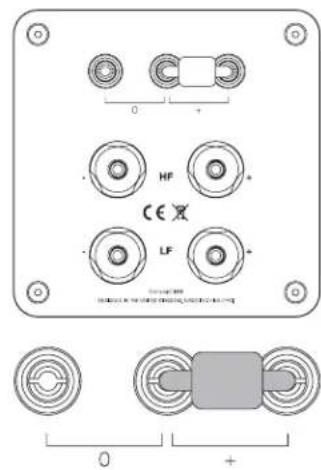

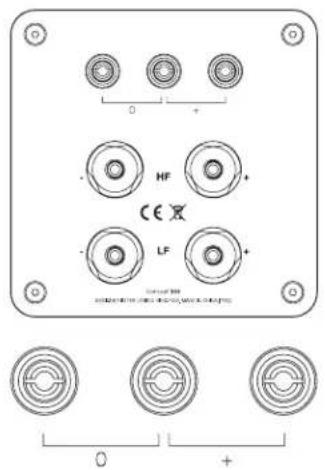

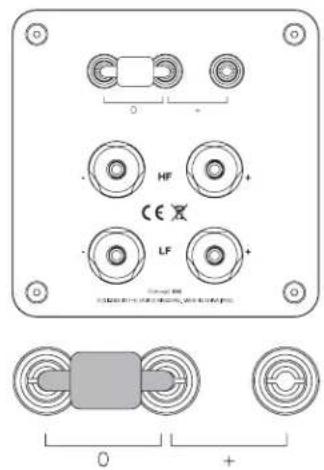

Menos agudos (-0,5 dB) Normal Mais agudos (+0,5 dB)

HF CE LF 0 + + + 0 +

HF CE LF 0 + 0 +

0 + HF CE LF 0 + 0 +

Rodagem

À semelhança de muitos tipos de sistemas mecânicos complexos, o altifalante Concept 300 não fornece um desempenho ideal até ser utilizado num determinado período de rodagem inicial. O desempenho correto de um altifalante depende, em parte, da conformidade dos materiais de suspensão utilizados durante o fabrico, e esses materiais só atingem a estabilidade a longo prazo que lhes é natural assim que operarem à temperatura e ao módulo de elasticidade especificado durante a fase de design. Um altifalante que esteve guardado num armazém frio pode demorar vários dias até alcançar a temperatura ambiente, por isso, recomendamos uma utilização normal de, pelo menos, 24 horas para que as unidades de potência se soltem o suficiente até apresentarem um desempenho à imagem do projeto do designer.

Acessórios

Par de suportes Q Concept 300 (L x A x D) 492 x 688 x 430 mm

Cuidados a ter com a caixa

Limpe as caixas apenas com um pano levemente humedecido. Não utilize materiais de limpeza solventes. Nunca utilize abrasivos de qualquer tipo.

Geralmente, as superfícies da caixa só exigem a limpeza do pó. Se utilizar um aerossol ou outro produto de limpeza, primeiro aplique o produto de limpeza no pano e não diretamente sobre o produto. Teste numa pequena área primeiro, pois alguns produtos de limpeza podem danificar o acabamento. Evite produtos que sejam abrasivos ou que contenham agentes ácidos ou alcalinos. Não utilize quaisquer materiais de limpeza nas unidades de potência e evite tocar nelas, pois pode danificá-las.

A folha de madeira autêntica é tratada com um verniz resistente aos raios ultravioleta, para minimizar as mudanças de cor associadas à passagem do tempo. No entanto, como em todos os materiais naturais, é expectável uma ligeira mudança de cor. Mantenha os altifalantes longe de fontes diretas de mo radiadores e aberturas de ar quente, para minimizar a lade de fissuras na folha de madeira. Mantenha os altifalantes luz solar direta

Grelhas

As grelhas só devem ser limpas com uma escova macia, quando necessário.

Se utilizar o Concept 300 com as grelhas removidas, lembre-se de as recolocar perante a presença de animais de estimação ou de crianças.

Unidades de potência

Não toque nas unidades de potência, pois podem ser facilmente danificadas quando expostas.

Garantia

Os altifalantes passivos Q Acoustics têm uma garantia de isenção de defeitos materiais e de acabamentos durante um período de 4 anos a partir da data de compra. Durante o período da garantia, a Q Acoustics irá, a seu critério, reparar ou substituir qualquer produto considerado defeituoso após uma inspeção efetuada pela empresa ou pelo distribuidor ou agente nomeado.

A garantia não cobre a utilização indevida nem o desgaste razoável do produto.

Os artigos para reparação devem, em primeira instância, ser devolvidos ao fornecedor. Se tal não for possível, entre em contato com a Q Acoustics, ou com o distribuidor designado para a sua área, para determinar o procedimento de garantia correto. Se possível, deve-se utilizar a embalagem original para devolver o produto, uma vez que os danos sofridos durante o transporte para o centro de reparação não são cobertos pela garantia. A garantia não afeta de forma alguma os seus direitos legais.

A garantia pode ser alargada para 5 anos, ao registar o seu produto em qacoustics.co.uk/register.

Para obter informações de reparação, contacte: [e-mail]

Q Acoustics

Resposta em frequência (-6 dB)	55 Hz – 30 kHz
Impedância média 6 Ω
Impedância mínima 4,7 Ω
Sensibilidade 84 dB/W/m
Potência recomendada 25 – 200 W
Distorção (120 Hz – 20 kHz) <0,2%
Frequência de transição 2,5 kHz

Dimensões da unidade de potência

Unidade de potência de médios/graves	165 mm (6,5 pol)
Unidade de potência de alta frequência	28 mm (1,1 pol)

Peso e dimensões

Peso (por caixa)	14,5 kg (31,9 lbs)
Caixa inc. base e terminais	220 x 355 x 400 mm
(L x A x D)	(8,6 x 13,97 x 15,75 pol)
