| 产品类型 | 无源书架音箱 |
| 品牌 | Q-ACOUSTICS |
| 型号 | Concept 300 |
| 频率响应 (-6 dB) | 55 Hz – 30 kHz |
| 平均阻抗 | 6 Ω |
| 最小阻抗 | 4,7 Ω |
| 灵敏度 | 84 dB/W/m |
| 推荐功率 | 25 – 200 W |
| 失真 (120 Hz - 20 kHz) | < 0,2 % |
| 分频点 | 2,5 kHz |
| 中低音单元 | 165 mm (6.50 英寸) |
| 高音单元 | 28 mm (1.10 英寸) |
| 重量 (每只音箱) | 14.5 kg |
| 尺寸 (宽 x 高 x 深) | 220 x 355 x 400 mm |
| 接线方式 | 可双线分音 |
| 滤波器跳线 | 高音调节：-0.5 dB / 正常 / +0.5 dB |
| 包括海绵塞 | 是 (用于靠近墙壁放置时减少低音) |
| 包含配件 | 说明书、清洁布、跳线、海绵塞 |
| 可选脚架 (型号) | 一对 Q Concept 300 脚架 (492 x 688 x 430 mm) |
| 保修 | 4年 (注册后可延长至5年) |
| 保养 | 微湿布，请勿使用溶剂 |
| 安全 | 请勿靠近水或热源，请勿拆解 |
常见问题 - Concept 300 Q-ACOUSTICS
用户关于以下问题的提问 Concept 300 Q-ACOUSTICS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 扬声器 免费PDF格式！查找您的手册 Concept 300 - Q-ACOUSTICS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Concept 300 品牌 Q-ACOUSTICS.
用户手册 Concept 300 Q-ACOUSTICS
104 重要安全信息和警告
105 包装内容
105 简介
106 设置
106 音箱安装
106 音箱定位
108 连接
108 接线端和连接器
108 标准连接
108 双线连接
109 交叉跨接线
110 磨合期
110 售后保养
110 配件
111 保修
111 规格
重要安全信息和警告
- 安全信息和警告
在连接本产品之前，应确保系统中所有有源部件的电源处于关闭状态。
当开启发声系统或改变音源输入时，请将主音量控制器设定在低位。调高音量应采用渐进方式。
切勿将音量控制开关设置在最高。因为音量控制开关位置与实际音量大小可能不会完全吻合。音量过高会损伤您的听力。
1.1 操作指南
使用音箱前，阅读并理解这些操作指南。若因不遵守操作指南导致损坏，不享受保修服务。请将操作指南保存在安全之处。
阅读这些操作指南。
保存这些操作指南。
注意所有警告。
遵守所有操作指南。
请勿在靠近水的地方使用本设备。
切勿将音箱接线端与电源连接。
请不要安装在散热器、热调节装置、炉灶或其他发热装置（包括放大器）等任何热源附近。
仅使用制造商规定的附件/配件。
在雷雨天气或长时间不使用时，拔下该设备的插头。
- 打开音箱包装
将音箱外部包装全部打开。握住音箱的箱体将其抬出纸板箱。切勿抓住塑料保护袋来抬出设备。Concept 300 很重，请别人帮忙抬出。
在移动音箱时，切勿在底板上拖拽以防造成损坏：在移动前要先抬起每个音箱。请注意按钮和
带扣，这些部件容易产生表面损坏。
仔细检查音箱。如果任何物品损坏或缺失，请尽快向零售商反映。
请保留包装以备日后搬运。如果您不保留包装，请按照您所在地区的废弃物品回收条例将其妥善处置。
- 安装
- 只使用 Concept 300 自带的配件。
- 该装置必须依照安装操作指南稳固安装，以防损坏。
- 如果您在使用音箱时未安装网罩，请小心保护驱动器免受损坏。
- 切勿私自拆卸音箱。此举将使您的产品保修失效。
- 该装置可在热带和/或温和气候下安全使用。
3.1. 湿度
- 为了降低起火或触电风险，该装置不得暴露在下雨、潮湿、水流或泼溅环境中。
- 请勿在靠近水的地方使用本设备。
3.2. 维修
要进行任何维修，请洽询合格的服务人员。本装置受到任何形式的损坏，液体溢出或物体掉入装置、装置暴露在雨中或受潮、无法正常运行、跌落等，都必须进行维修。
4.0. 本产品所用标志
危险警告标志
“感叹号”提醒您注意，应仔细阅读该手册，防止操作和维护问题。
小心：为防止触电，将插头上的宽插片与宽插槽匹配，充分插入。
报废电子电气设备标志
该标志表示丢弃该装置时，必须将其与生活垃圾分开，送往单独的收集场所，以便回收利用电子电气设备。
请确保熟悉关于单独收集电子电气产品的当地法规。

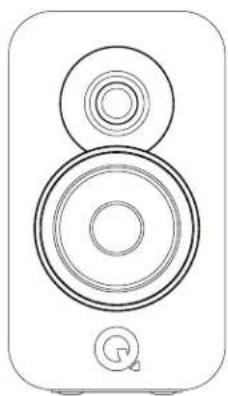

包装内容
木手册旨在引导您完成 Concept 300 的安装与设置过程。它会帮助您轻松完成设置，确保您获得产品的最佳性能。
请在安装和使用之前仔细阅读操作指南、重要安全信息和警告，以确保本品安全和良好运行。
Concept 300 的目标是专注于实现艺术与科学之间的完美平衡，从而生产出音质优良准确且现代时尚的音箱。
山才华横溢的团队生产的这款音箱能够以高度一致的方式制造，确保每台装置的声音和性能相同。
我们希望您能享受 Q Acoustics 带来的体验。
设置
音箱安装
Concept 300 音箱经过精心设计和严谨测试，安装在 Concept 300 Floor Stand 上时能够获得最佳的聆听体验。
每台 Concept 300 音箱出厂时都经过设置，可使用定制悬架系统将底座与音箱主体分离。这种分离技术让音箱可在底座中稍稍移动，因此安装时请勿对此感到奇怪。
若您安装 Concept 300 时不确定，请联系当地经销商。
音箱定位

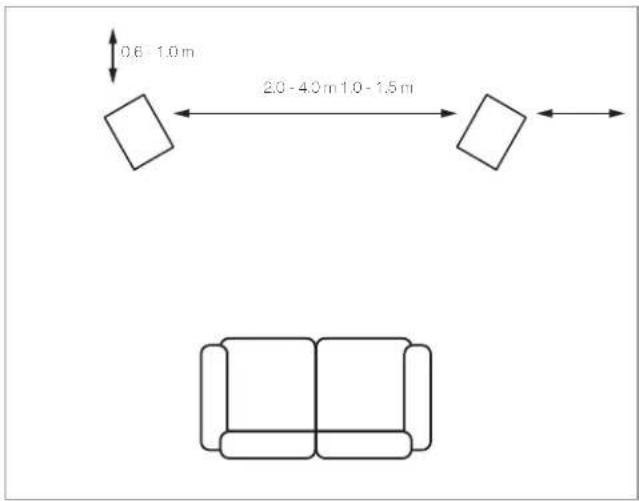

放置音箱时应分开 2.0 - 4.0 m，与坐着的听众距离相等。将音箱稍微向内转动可增强立体声象，但可能会削弱声场。


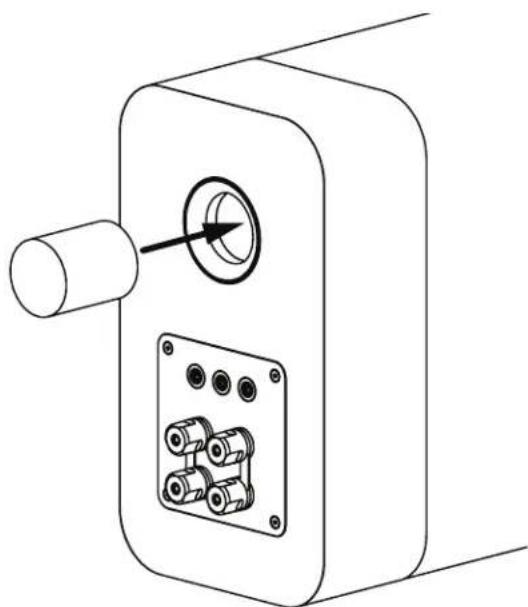

Concept 系列音箱为后开孔式并经过精心设计，音箱后方馏出 600 mm 空间的情况下可发挥最佳性能。一般来说，音箱离后墙越近，低音频率越强，直至能盖过整体声音。在这种情况下，将泡沫塑料塞塞入后开孔可减少低音，当室内环境条件需要将 Concept 300 安装在离后墙较近的位置时可使用此方法。
确保将塞子妥善塞入开孔中而不要塞入过深。您将发现低音减轻了，但解析度和低频延伸均有改善。音箱的最佳位置只能通过反复尝试并在刚开始试听时小幅调整来确定。
Concept 300 为双线式。双线分频器有四个接线端。上面一对接线端连接至高音（HF）音箱，下面一对连接至低音（LF）音箱。分频器预装了可拆卸链路以连接端子对并以单线模式配置音箱。这样您可以使用一对电缆按照惯例连接音箱。

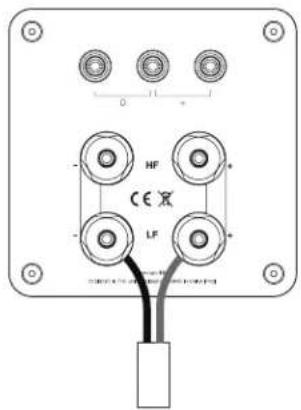

标准连接
请将右置音箱的红色（+）接线端连接到放大器右声道的红色正极（+）接线端。
请将音箱的黑色（一）接线端与放大器上相应的黑色负极（一）接线端连接。
左声道重复上述步骤。

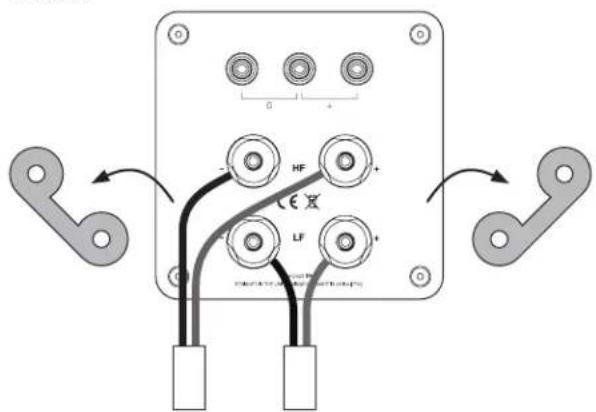

双线连接
进行双线连接：为每个音箱准备两根双绞电缆。旋开所有音箱接线端并移除两个链路。现在，按照标准连接中所述步骤将高音接线端和低音接线端连接到放大器。请参照上图。
标准连接
Concept 300 音箱系统允许用户通过在音箱后侧放置一个跨接线棒来根据特定聆听环境定制高频响应。
跨接线接入最左侧的两个接线端时，音箱将输出设计者预期达到“正常”室内音效的 HF 能量。完全移除跨接线时，输出的 HF（高音）能量响应将低于“理想”响应；而跨接线接入最右侧的两个接线端时，HF 能量将小幅提升。
家具较多的房间需要小幅提升 HF 能量，而家具较少的房间回声效果较好，因此需要稍稍降低 HF 能量响应。
请记住一点，没有“绝对正确”的位置。最终位置应该是听众听自己最爱的音乐时能够获得最大享受的位置。

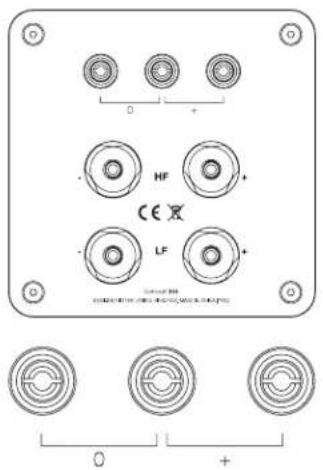

高音减少(-0.5dB)


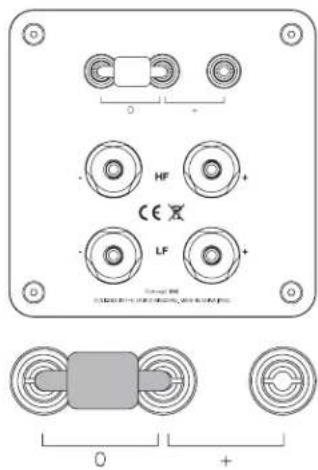

HF CE LF 0 + 0 +正常


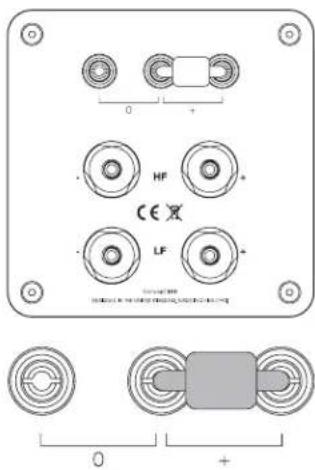

HF CE LF 0 + - + - 0 + 0 +高音增加(-0.5dB)
和很多类型的复杂机械系统一样，Concept 300 需要在一段特定的磨合期后才能提供最佳性能。音箱性能部分取决于制造时使用的悬架材料，并且只有在设计阶段指定的温度和弹性模数下运行，才能达到长期稳定状态。在冷库中储存过的音箱可能需要几天时间才能最终恢复室温，因此我们建议至少让驱动单元正常使用 24 小时恢复温度，以便达到设计者预期性能。
配件
一对 Q Concept 300 支架
使用微湿的抹布清洁箱体。切勿使用溶剂基清洁材料。切勿使用任何种类的研磨剂。
箱体表面通常只需稍微除尘即可。若要使用气雾剂或其他清洁剂，请首先喷在抹布上，不得直接喷在产品上。先在小范围内实验，有些清洁产品可能损坏饰面。避免使用比较粗糙，或包含酸碱试剂的产品。切勿在驱动单元上使用任何清洁材料，避免接触这些位置，否则可能导致损坏。
实木面板使用抗紫外线的清漆进行处理，以最大程度地减小颜色随时间的变化。但和所有天然材料一样，一定程度的变色是不可避免的。请
将音箱放置在远离散热器和暖气通风口等直接热源的位置，以最大程度地减小实木面板开裂的可能性。避免阳光直射音箱。
音箱网罩
音箱网罩应仅在必要时用软布清洁。
若使用 Concept 300 时取下音箱网罩，请谨记有宠物或孩子时要将网罩装回。
驱动单元
切勿接触驱动单元，若有接触，极易受损。
保修
Q Acoustics 无源音箱产品自购买之日起享受 4 年材料和工艺缺陷的保修服务。在保修期内，经特约分销商或代理商检查确认存在故障的任何产品，将由 Q Acoustics 自行确定是进行维修还是更换。
误用和正常损耗不在保修范围内。
需要维修的商品应首先退回当地经销商处。如果无法退回商品，请联系当地 Q Acoustics 或特约分销商，以确定正确的保修程序。如果可能，请使用原包装将产品退回，因为在送往维修中心途中所出现的损坏将不在保修范围内。保修不会以任何方式影响您的法定权利。
您可通过在 qacoustics.co.uk/register 上登记您的产品，将保修期延长到 5 年。
欲了解服务信息，请联系：info@qacoustics.co.uk
Q Acoustics
频率响应（6dB） 55 Hz - 30 kHz
平均阻抗 6 Ω
最小阻抗 4.7 Ω
灵敏度 84 dB/W/m
建议功率 25 - 200 W
中/低音单元 165 mm (6.50 in)
高频单元 28 mm (1.10 in)
重量与尺寸
重量（每个箱体） 14.5 kg (31.9 lbs)
(宽 x 高 x 深) (8.6 x 13.97 x 15.75 in)
