Merk	Q-ACOUSTICS
Model	M20 HD
Producttype	Draadloos versterkt stereo luidsprekersysteem
Luidsprekertype	2-weg reflex (tegen resonantie)
Uitgangsvermogen	2 x 32 W (< 1% THD)
Frequentierespons	20 Hz - 20 kHz (± 0,5 dB, DSP vlak)
Frequentierespons (vrij veld, -6 dB)	55 Hz - 22 kHz
Bedrade connectiviteit	Analoge ingang (phono/3,5 mm), optische Toslink-ingang, USB-B-ingang, subwooferuitgang
Draadloze connectiviteit	Bluetooth 5.0 met aptX HD, aptX Low Latency, AAC, SBC
Ondersteunde audioformaten (USB/optisch)	Tot 24 bits / 192 kHz
Ingebouwde equalizer	3 instelbare standen (max, midden, min) voor basaanpassing
Automatische slaapmodus	Na 20 minuten inactiviteit
Afmetingen (B x H x D)	250 x 682 x 290 mm (per luidspreker)
Gewicht versterkte luidspreker	5,5 kg
Gewicht passieve luidspreker	5,1 kg
Voeding	100-240 V, 50-60 Hz
Maximaal verbruik	125 W
Verbruik in slaapstand	< 0,5 W
Inclusief accessoires	Luidsprekerkabel 4 m, 2 stroomkabels (EU/UK), schuimrubberen doppen, afstandsbediening met batterijen, gebruiksaanwijzing
Garantie	1 jaar (uitbreidbaar tot 2 jaar na registratie)
Onderhoud en reiniging	Alleen reinigen met een zachte, droge doek
Veiligheid	Dubbele isolatie klasse II, niet blootstellen aan water, loskoppelen bij onweer

Veelgestelde vragen - M20 HD Q-ACOUSTICS

Hoe koppel ik mijn Bluetooth-smartphone aan de M20 HD?

Houd de Bluetooth-knop op de afstandsbediening of de Bluetooth-knop aan de achterkant van de versterkte luidspreker lang ingedrukt tot de LED blauw knippert. Activeer Bluetooth op uw smartphone en selecteer Q M 20 HD in de lijst met apparaten. De LED wordt continu blauw zodra de verbinding tot stand is gebracht.

Hoe wis ik de Bluetooth-koppelingslijst?

Zet de luidsprekers in de koppelingsmodus (LED knippert blauw). Houd de BLU-knop op de afstandsbediening opnieuw lang ingedrukt tot de LED uitgaat en vervolgens drie keer knippert. De lijst is gewist.

Wat te doen als de luidspreker niet aangaat?

Controleer of de stroomkabel correct is aangesloten op de versterkte luidspreker en op een actief stopcontact. De luidspreker moet in de slaapstand staan (rode LED): druk op de Standby/Source-knop op de luidspreker of afstandsbediening om hem in te schakelen.

Hoe stel ik de equalizer in op basis van de positie van de luidsprekers?

De equalizer-schakelaar aan de achterkant van de versterkte luidspreker heeft drie standen: Max (luidsprekers ver van muren), Centraal (dicht bij een muur of plank) en Min (in een hoek). Pas aan op basis van uw akoestische voorkeuren.

Kan ik een externe subwoofer aansluiten op de M20 HD?

Ja, gebruik de Sub-uitgang (phono) aan de achterkant van de versterkte luidspreker om een actieve subwoofer aan te sluiten. Stel vervolgens het niveau en de kantelfrequentie in op de subwoofer naar uw wens.

Hoe gebruik ik de USB-ingang met een computer?

Sluit de versterkte luidspreker aan op uw computer via een USB-kabel type A-B of C-B. De stuurprogramma's worden automatisch geïnstalleerd. Selecteer SPDIF Out (Q Acoustics M20) als audio-uitvoerapparaat in de geluidsinstellingen van de computer.

Wat is de functie van de automatische slaapmodus?

Het systeem gaat automatisch in de slaapstand na 20 minuten zonder audioweergave om energie te besparen. De LED wordt rood. Om het te activeren, druk op een knop op de afstandsbediening of op de Standby/Source-knop.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, droge doek. Gebruik geen chemicaliën of water. Vermijd het blokkeren van de ventilatieopeningen.

Kan ik de luidsprekers op een standaard of muurbeugel gebruiken?

Ja, de luidsprekers kunnen op een vlakke ondergrond worden geplaatst of worden gemonteerd op de optionele standaards Q 3000FSi (vloer) of Q 3000WB (muur). Volg de instructies die bij deze accessoires worden geleverd.

Wat betekent een dubbele witte knippering om de 3 seconden?

Dit geeft aan dat de optische ingang een digitaal audiosignaal van meerkanaals of Dolby ontvangt dat niet kan worden afgespeeld. Gebruik een PCM 2.0 stereo-bron of wijzig de instellingen van uw bron.

GEBRUIKSAANWIJZING M20 HD Q-ACOUSTICS

M20 voldoet aan de volgende EEG-richtlijnen, de bijbehorende rechtsinstrumenten en relevante normen, indien van toepassing, zoals hieronder beschreiben:

EG-richtlijn inzake elektromagnetische compatibiliteit 2004/108/EG

Geldende normen met wijzigingen: EN55032, EN55035

EG-iaagspanningsrichtlijn 2006/95/EEG

Geldende norm met wijzigingen: EN62368

EU Draadloos: EN300328, EN301489, IEC62321

Fase 1 van bijlage II van Verordering (ErP) EG nr. 1275/2008

Inhoudsopgave

Veiligheidsinformatie 1

Belangrijke informatatie - Lees dit onderdeel zorgvuldig door 1
Juiste verwijdering van dit product. 1
Onderhoud. 2
Belangrijke mededeling voor Britse gebruikers 2

Notas. 2

FCC-verklaring (Voor Amerikaanse klanten) 2
Industry Canada verklaring (voor Canadese klanten) 3

Inleiding. 3

Inhoud van de verpakking 4

Samenvatting van de kenmerken 4

Bekabelde aansluiting. 4
Draadloze aansluiting 4
Akoestiek. 5

Batterijen voor de afstandsbediening. 5

Sleutel 6

Verbindingen en besturingen aan de achterzijde van de luidspreker 6
Luidspreker bediening 6
Afstandsbediening 7

Operatie. 7

Aansluiting tussen de luidsprekers. 7
De luidspreker positioneren en assembleren. 8
Auto stand-by. 8
Audio afsplen met Bluetooth 8
De Bluetooth koppelingslijst leegmaken 9
Audio optisch digitaal afspelen. 9
Audio afsplen met analogog. 9
Audio afsplen met USB. 9
LED statussen 10

Specificatie 10

Prestatie van de versterker 10
Luidsprekers. 10
Vermogen 10
Bluetooth® 10
Afmetingen 10
Gewicht 10

Accessoires 10

Garantie 10

Contact 10

Hoofdkantoor 10
Kennisbestand 10
Onderhoudsinformatie 10

Veiligheidsinformationie

Belangrijke informatatie - Lees dit onderdeel zorgvuldig door

Dit symbolism geeft aan dat de documentatie die bij dit apparaat worden geleverd belangrijke bedienings- en onderhoudsinstructies bevat.

Dit symbolism geeft aan dat er in dit apparaat gevaarlijke spanning aanwezig is, wat inhoudt dat er een risico bestaat op elektrische schokken.

Dit apparaat is een Klasse II of dubbel geisoleerd elektrisch apparatus. Het apparatus is ontworpen op een zodanige wijze dat het geen veiligheidsverbinding vereist om elektrisch geaard te worden.

Lees enbewaardeze instructies.

Neem alle waarschuwingen in acht en volg alle instructies.

Gebruik dit apparaat Niet in de buurt van water.

Reinig alleen met een droge, zachte doeck.

Blokker geen ventilatie-openingen.

Installer volgens de instructies van de fabrikant.

Installeriet in de buurt van warmtebronnen zoals kachels, warmte-uitlaten, fornuizen of andere apparaten (waaronder versterkers) die warmte produceren.

Beschem het netsnoer zDat er Niet overheen wordt gelopen of deze bekneld raakt, in het bijzonder bij stekkers, stopcontacten en het punt waarop ze het apparaat verlaten.

Gebruik alleen hulpstukken/accessoires die door de fabrikant zich opgegeven.

Gebruik de luidspreker alleen met de roltafel, standard, beugel of tafel die worden aangegeven door de fabrikant of bij het apparaat worden verkocht. Wees bij het gebruik van een roltafel voorzichtig bij het verplaatsen van de combinatie van roltafel plus apparaat om letsel door vallen te voorkomen.

Trek de stekker uit het stopcontact bij onweer of wanner het apparaat gedurende langearendiet wordt gebruikt.

Probeer de beveiliging van de gepolariseerde of geaarde stekker Niet te verwijderen. Een gepolariseerde stekker heeft twee pennen, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De bredere pen of het derde uitsteeksel zich er voor uw verilgheid. Als de bijgeleverde stekker Niet in uw stopcontact past, raadpleeg dan een elektricien.

Zet geen gevaarlijke voorwerpen, zoals brandende kaarsen, op het product.

Batterijen (een batterijpak of geinstalleerde batterijen)\ mogen Niet worden blootgesteld aan overmatige hitte zoals zonnesschijn, brand en gelijkaardige.

Neem alle waarschuwingen op het apparaat in acht. In geen geval het apparaat demonteren of de behuizing verwijdenen om het risico op brande elektrische schokken te voorkomen.

De netspanning van dit apparaat worden vermeld op een typeplaat op de achechterzijde van het apparaat. Voordat het apparaat worden verbonden met de netspanning, controller of de spanningdezelfde is als uw netvoeding.

Pas op: Door veranderingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door de fabrikant kan de bevoegtheid van de gebruiker om dit apparaat te bedieren verrallen.

Pas op: Het gebruik van productfuncties of aanpassingen, of het uitvoeren van handelingen die Niet in deze instructies zijn beschreiben können gevaarlijke blootstelling veroorzaken.

Waarschuwing: De AC-ingangsgnector wordt gebruikt als veiligheidsstroomonderbreker. Deze要去 eenvoudig toegankelijk zich na de installmentie.

Waarschuwing: Om het risico op brand of elektrische schokken te vermijden, mag dit product nicht wordenblootgesteld aan regen of vocht. Het product magniet wordenblootgesteld aan druppels of spetter, en voorwerpen die bevuld zichn met vocht, zoals eenbloemenvaas, mogen Niet op het product wordengeplaatst.

Om verstikkingsgevaar te vermijden dient u alle plastic zakken en verpakkingen uit de buurt van baby's en kinderen te houden.

Derden: In het onwaarschijnlijke geval dat u dit product doorgeeft aan derden, dient u deze gebruiksaanwijzing met het product mee te Geven.

Juiste verwijdering van dit product

Deze markingering geeft aan dat dit product Niet mag worden weggegooid met ander huishoudelijk afval binnen de EU. Om mogelijke schade aan het milieu of de menselijk gezondheid door

ongecontroleerde afvalverwijdering te voorkomen, dient u het product op een verantwoordelijk manier te recyclen om duurzaam hergebruik van grondstoffen te bevorderen. Om uw gebruekte apparaat in te leveren, gebruikt u het teruggave- en inzamelsysteme of neemt u contact op met de winkel waar het product is gekocht. Zij+kunnen dit product op een milieuvriendelijk manier lately recyclen.

Veiligheidsinformatie

Onderhoud

Laat onderhoud over aan vakbekwaam onderhoudspersoneel.

Onderhoud is nodig wanner het apparaat op enigerlei wijze is beschadigd, dus als bijvoorbeeld het netsnoer of de stekker is beschadigd, als er vloeistof op het apparaat is gemorst of er voorwerpen in het apparaat zichen geallen, als het apparaat is blootgesteld aan regen of vocht, als het Niet maar behoren werkt of als het is geallen.

Apparatuur moet voor onderhoud worden geretourneerd aan de leverancier die het heeft verstrekt of aan de onderhoudsvertegenwoordiger in uw regio.

Belangrijke mededeling voor Britse gebruikers

Het Britse netsnnoer eindigt met een in het Verenigd Koninkrijk goedgekeurde stekker die met een 3A-zekering is uitergerust. Als de zekering moet worden verrangen, moeter een door ASTA of BSI goedgekeurde BS1362-zekering met een 3A-waardering worden gebruikt.

Nota's

FCC-verklaring (Voor Amerikaanse klanten)

Dit apparaat is in overeenstemming met Deel 15 van de FCC-regels. De twee volgende voorwaarden zijn van toepassing op het gebruik: (1) dit apparaat mag geen schadellijke storing veroorzaken en (2) dit apparaat要去 alle ontvangen storing aanvaarden, inclusief storing die een ongewenste werkung van het apparaat tot gevolg kan hebben.

Deze apparatuur is getest en voldoet aan de beperkingen voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-regels. Deze beperkingen zijn ontworpen om redelijkke bescherming te bieden gegen schadelijke storing bij installmentie in een woonwijk. Dit apparaat genereert, gebruikt en kan radiofrequentie-energieuitstralen en het kan, als het Niet geinstalleerd en gebruikt worden volgens de instructies, schadelijke storing voroorzaken aan de radiocomunicatie. Er isECHTER geen garantie dat er geen storing op za treden bij een bepaalde installmentie. Als dit apparaat schadelijke storing voroorzaakt aan de ontvangst van radio of tv, hetgeen kan worden bepaald door het apparaat in een uit te schakelen, raden wij u aan de storing te verhelpen door een ofmeer van de volgende maatregelen te treffen:

Stel de antennepopniewauf of verplaatsdeze.
- Vergroot de afstand:tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een ander stopcontact dan het stopcontact waar de ontvanger op aangesloten is.
- Neem contact op met de dealer of een ervaren radio- of tv-monteur.

LET OP! Niet door de fabrikant goedgekeurde wijzigingen of aanpassingen van dit product kunnen uw bevoegtheid om van het product gebruik te make, annuleren.

Deze apparatuur voldoet aan de limieten voor RFstralingsblootstelling die door de FCC voor een ongecontroleerde omgeving zichn vastgesteld. Dit apparaat要去 worden geinstalleerd en gezruikt met een minimale afstand van 20 cm:tussen de zender en uw lichaam.

Industry Canada verklaring (voor Canadese klanten)

CAN ICES-3 (B)/NMB-3(B)

Het apparatus is in overeenstemming met de uitzondering voor routine evaluatiebeperkingen in deel 2.5 van RSS 102 en is volledig in overeenstemming met RSS-102 RF. Gebruikers hunnen informatie over RF-blootstelling en naleving verkrijgen van Industry Canada.

Dit apparaat voldoet aan de RSS-norm(en) voor licentievrijstelling van Industry Canada. De twee volgende voorwaarden zijn van toepassing op het gebruik:

1. Dit apparaat mag geen schadelijke storingveroorzaken en
2. Het apparaat要去 alle ontvangen storing aanvaarden, inclusief storing die een ongewenste werkung van het apparaat tot geolg kan hebben.

Inleiding

Dank u om het Q Acoustics M20 HD Draadloze muzieksystemeem te kopen.

Deze handleding helpt u bij de configuratie en installmente, zodate het product optimaal za functioneren.

Lees de instructies, belangrjke veiligheidsinformatie en waarschuwingen zorgvuldig voordat u het toestel installeert en gebruikt om ervoor te zorgen dat het toestel veilig en degelijk werk.

Het Q M20 systeem combineert uitzonderlijk stereogeluid met handige connectiviteit en geinteggreerde versterking.

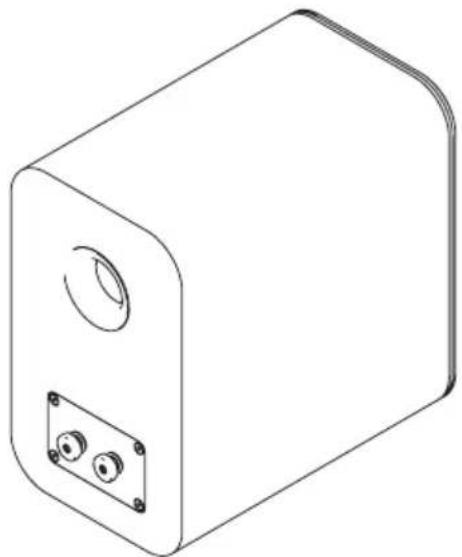

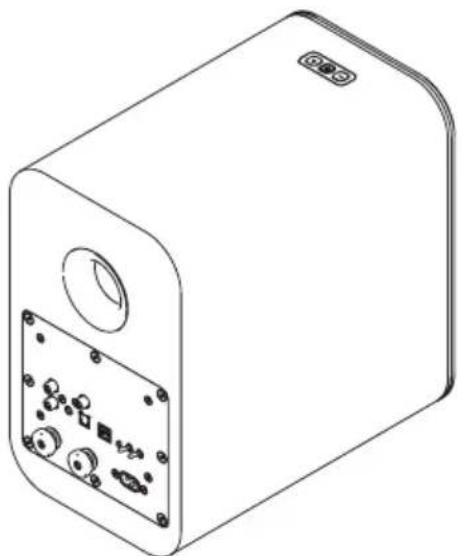

Inhoud van de verpakking

1 x Versterkte luidspreker 1 x Passieve luidspreker 1 x Afstandsbediening

2 x Schuimrubberen dop

2 x Batterijen voor de afstandsbediening

1 x Brits netsnoer*

1 x EU netsnoer
De geleverde stroomsnoer(en)\ kunnen varieren naargelang de marktversie.
1 x 4 m kabel voor luidspreker
1 x Gebruikershandleiding

Samenvatting van de kenmerken

Bekabelde aansluiting

• Analoge audio-ingang - De stereo phono aansluitingen of 3,5 mm stereo-aansluiting make een verbinding maar een externe analogue audiobron zoals een CD-speler möglichk.
• Optische digitale invoer - Maakt verbinding maar een externe digitale audiobron, zoals een cd-speler of een tv möglichk
• Luidspreker uitgang - De stereo 4 mm aansluitingen makeen een verbinding van de versterkte luidspreker maar de passieve luidspreker möglichk
• USB - Een USB type B aansluiting maakt een verbinding maar een computer möglich
• Sub Out - Een phono subwoofer uitgang om te verbinden met een externe subwoofer.

Draadloze aansluiting

• Bluetooth® HD - Een internationale draadloze verbinding gelebruikt om audio te streamen van alle compatibile toestellen.
  AVRCP - Een Bluetooth besturingsprotocol dat de bediening van uw toestel voor volume en mute synchroniseert voor eenvoudige integratie van onder Q Acoustics luidspreker.

Akoestiek

Linker-/rechtepositieschakelaar-Hierdoor kan de versterkte luidspreker worden geplaatst als de linker- of rechterluidspreker van het paar, dewelke het dichtst bij het wandstopcontact staat.

Grenscontroleschakelaar Bediening doorde gebruiker van EQ-instelling voor de besteakoestische prestatie.Dit kan worden gewijzigdafhankelijk van de positie en montage van deluidspreker en gebruikersvoorkeur.

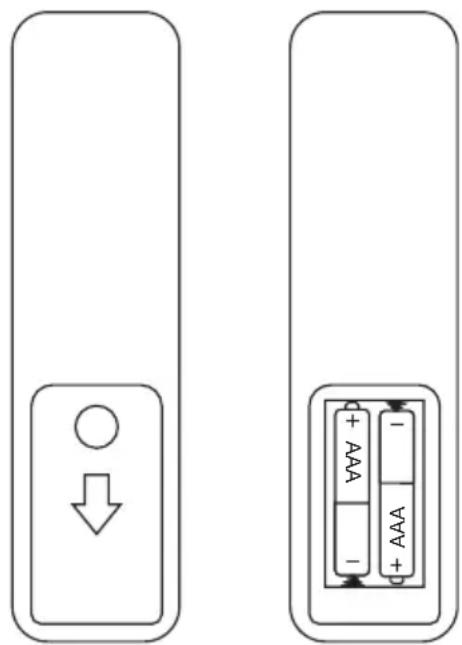

Batterijen voor de afstandsbediening

Batterijenplaatsen of verrangen

Schuif de batterijklep van de afstandsbediening in overeenstemming met de getoonde richting.
- Verwijder de klep van de afstandsbediening.
- Verwijder de vervallen batterijen (indien nodig).
- Plaats de neue batterijen in overeenstemming met de getoonde polariteit.

Wanner de batterijen worden verwijderd, gebruik alleen hetzelfde AAA-type.

Alkalinebatterijen worden aanbevolen. Andere soorten batterijen können lekken en schadeveroorzaken.

De batterij weggooien

Gooi gebruikte batterijen weg in overeenstemming met de recyclingvoorschriften in uw gebied. Sluit nooit de batterijen kort, gooi ze Niet in water of met het algemene huishoudelijk afval of in vuur.

Sleutel

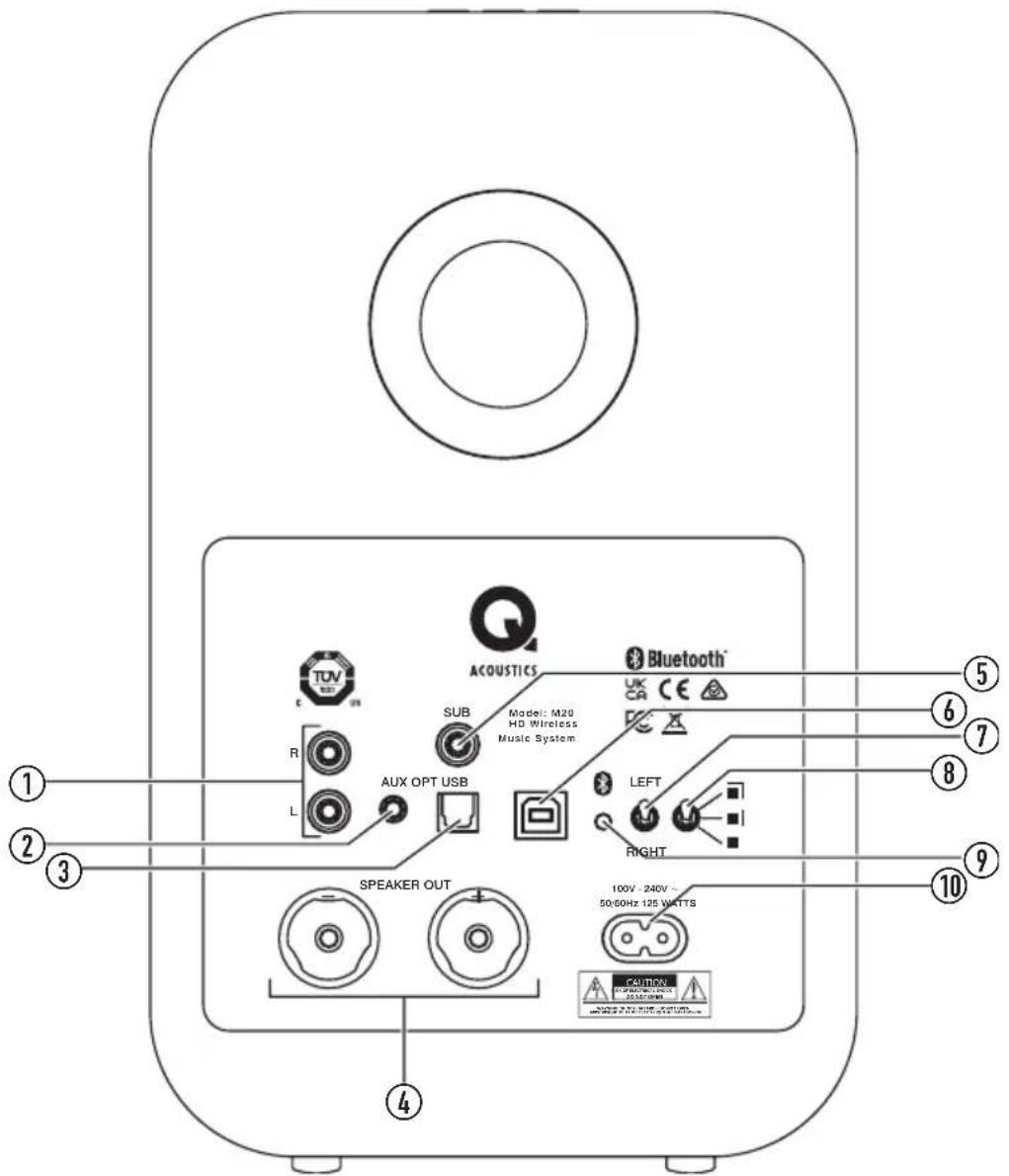

Verbindingen en besturingen aan dechyterzijde van de luidspreker

1. Analoge phono

Analoge audiobron aansluiten

1. Analoge 3,5 mm aansluiting

Analoge audiobron aansluiten (schakelt phono aansluitingen uit)

1. Optische Toslink

Digitale optische audiobron aansluiten

1. Luidsprekeruit

Passieve luidspreker aansluiten

1. Sub

Optionele externe subwoofer aansluiten

1. USB

Computer audiobron aansluiten

1. Positie van de luidspreker

Selecteer linker- of rechterpositie in de kamer van de luisterpositie

1. EQ-schakelaar

Past de lage tonenresponds van de luidspreker aan

1. Bluetooth

Indrukken om maar BT-koppelingsmodus te gaan

1. AC stroom

Verbinden met stroomtoevoer 100v - 240v

Sleutel

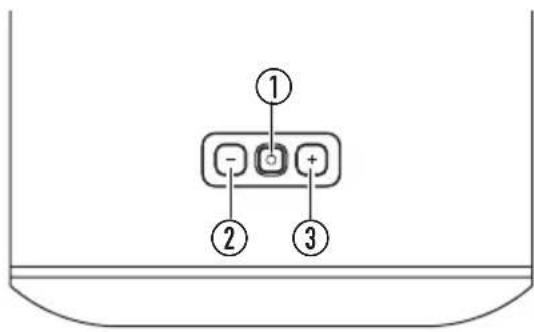

Luidspreker bediening

1. Stand-by/bron

Indrukken om aan te schakelen, lang indrukken om op stand-by tezetten

Indrukken om de bron te veranderen

Heel lang indrukken wonneer in stand-by,plaatst het toestel in diepe stand-by

1. 一

Indrukken om het volume te verlagen met een stap

Blijven indrukken om het volume voortdurend te verlagen

1. +

Indrukken om het volume te verhogen met een stap

Blijven indrukken om het volume voortdurend te verhogen

OPMERKING: Druk gewiktijdig op en on het volume in te stellen op 20% .

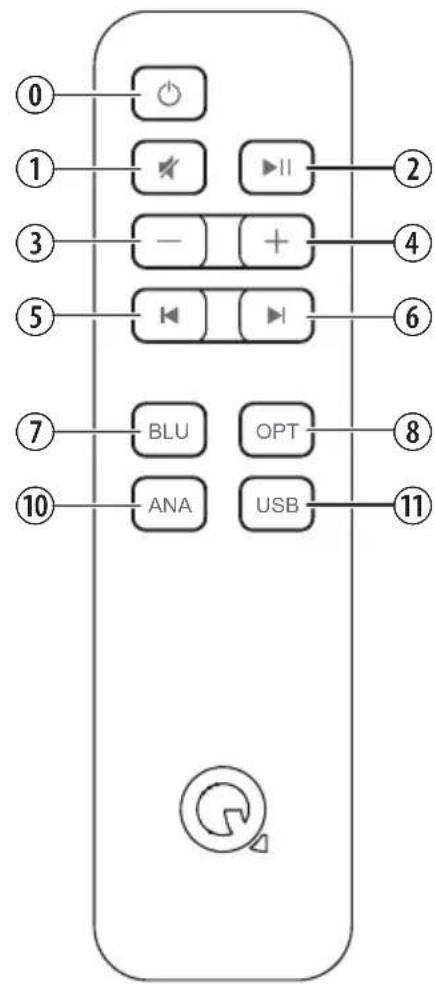

Afstandsbediening

1.

Plaatst het system in stand-by, schakelt aan waar optische ingang

2.

Dempt/ schakelt het geluid waar de luidsprekers opnieuw aan

3.

Pauzeert / speelt de audio af op Bluetooth of USB-bronnen

4.

Kort indrukken verlaagt het volume met een stap

Blijven indrukken za het volume voortdurend verlagen

1. +

Kort indrukken verhoegt het volume met een stap

Blijven indrukken za het volume voortdurend verhogen

6.

Gaat een nummer terug op Bluetooth of USB-bronnen

7.

Slaat een nummer over op Bluetooth of USB-bronnen

8. BLU

Selecteert Bluetooth invoeren,plaatst systeem in koppelingsmodus met lang indrukken

9. OPT

Selecteert een optische ingang

10. ANA

Selecteert een analoge ingang

11. USB

Selecteert een USB-ingang

Operatie

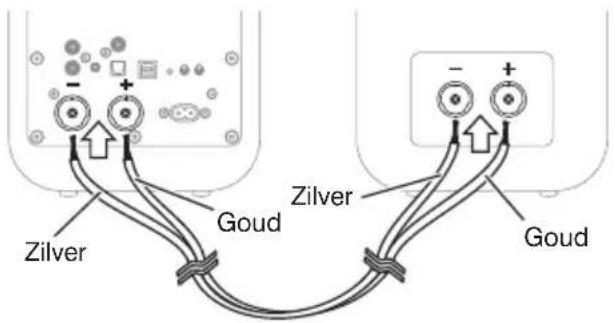

Aansluiting tussen de luidsprekers

Verbind eerst de voorziene luidsprekerkabel:tussen de twee luidsprekers. De draden hebben andere kleuren om de ^+ en -polariteit te identificeren.Zorg ervoor dat u altijd de gouden draad voor ^+ gebruikt en de zilveren draad voor - aan beiden uiteinden.

De luidspreker positioneren en assembleren

Plaats de luidsprekers eenvoudig aan elke kant van de voornaamste luisterpositie op een vlak oppervlak, ideaal op ongeveer 2.0 - 4.0m (2 - 4 yards) afstand van elkaar.

U kunt de Q M20 ook gebruiken met de Q 3000FSi vloersteun of Q 3000WB wandhouser (afzonderlijk verkrijigbaar), volg de met deze handleiding voorziene instructies.

• De versterkte luidspreker kan in de rechtter-of linkerpositie geplaatst worden. U hoeft alleen de linker-/rechtschakelaar correct te zetten.

De EQ-schakelaar aanpassen

• U kurz de lage tonenresponds van de luidsprekers aanpassen zodate aansluit bij uw gewenste lage tonenniveau en dat beinvloedt worden door de positie van de luidspreker ten aanzien van een muur, plank of hoek. Probeer te luisteren maar uw M20 luidsprekers in elk van de drie posities, selecteer degene waarmee u het meest tevreden bent.
  Deze positie zal de meeste lage tonenoutput given en is geschikt als de luidsprekers weg van muren of hoeken zichn geplaatst.
  Deze positie zal u een middenpunt in lage tonenoutput geben en is geschikt als de luidsprekers damit bij een muur of plank zich geplaatst.
  Deze positie zal de laagste lage tonenoutput given en is geschikt als de luidsprekers in de hoeken van de kamer staan.

Optionele subwoofer

Een subwoofer kan optioneel worden aangesloten op het SUB-stopcontact. De subwoofer要去 de level- en crossoverbediening bevatten. Met de subwoofer verbonden, speel wat muziek af met bass (lage tonen) en pas de subwooferbediening aan op het door u verkozen geluid.

Poort dempen

De Q M20 luidsprekers uit de 3000i-serie hebben een poort aan dechterkant en werk den beste met wat ruimte erachter - ongeveer 200mm afstand tot een wand. Als u uw luidsprekers zich bij een wand/hoek plaatst,要去en de schuimrubberendoppen in de poorten aan dechterkant worden gestopt, zodate er Niet te veel bastonen klinken.

Zorg ervoor dat de dappen goed in de poort passen, zonder ze te ver maar binnen te duwen.

U zult horen dat het basniveau afneemt maar de definitie en basweergave worden verhoogd.

Experimenteer om te horen waar u de voorkeur aan geeft en probeerkleine veranderingenuit in de positie van de luidspreker om het eindresultaat te optimaliseren.

Aanschakelen

• Verbind het netsnoer met de versterkte luidspreker en verbind met een wandstopcontact. De stand-by LED za rood worden wanner het apparatusaat is aangeschakeld.
• Om het systeme aan te schakelen, druk op de afstandsbediening of op het bedieningspaneel.
• Om het systeme in stand-by te zetten, druk op op de afstandsbediening of Druk lang op het bedieningspaneel.

Auto stand-by

Het Q M20 systeme heeft een energiebesparende automatische stand-by functie. Als 20 minuten geen muziek worden afgespeeld, za het systeme automatisch in stand-by gaan.

Operatie

Audio afspelen met Bluetooth

U kunt vele Bluetooth apparaten gebruiken om audio af te spelen door het Q M20 systemd. Koppel eerst uw Bluetooth toestel met de luidspreker met behulp van de onderstaande instructies.

1. Blijf de Bluetooth ingangtoets op de afstandsbediening indrukken tot de blauwe LED op de luidspreker knippert. Of druk op de Bluetooth-toets op de weiterijde van de versterkte luidspreker, de LED za blauw knipperen.
2. Selecteer de Bluetooth installingen op uw toestelenzoek Q M20 HD in toestellen.
3. Selecteer het Q M20 HD toestel in de nieuwe Bluetooth toestellijst.

Nadat de verbinding is gemaakt, za de LED nicht更是 knipperen en blauw oplichten.

1. U kunt nu de audio afspelen van uw toestel.

Nadat u een toestel hebt gekoppeld, kut u het de volgende keer verbinden met de Q M20. Dit za de Bluetooth ingang aanschakelen en selecteren.

Wanner u audio afspeelt, kurz u het toestel, de afstandsbediening of de toetsen op de versterkte luidspreker gebruiken om het volume aan te passen. U kurz ook de afstandsbediening gebruiken om nummers af te spelten, te pauzeren of over te sloan.

De Bluetooth koppelingslijst leegmaker

U kunt alle toestellen verwijderen uit het geheugen van de Bluetooth koppelingslijst door de onderstaande stappen te volgen:

1. Plaats de luidsprekers in de Bluetooth koppelingsmodus door lang te drukken op de BLU brontoets op de afstandsbediening, de LED za blauw knipperen.
2. Blij opnieuw drukken op de BLU brontoets op afstandsbediening totdat de LED uitgaat en dan drie keer knippert.

De Bluetooth koppelingslijst is nu leeg en toestellen moeten opniewk koppelen om te verbinden.

Audio optisch digitaal afspelen

Gebruik een standard TOSLINK optische kabel om uw digitale audiobron te verbinden met de Q M20 luidspreker.

• Druk op de OPT toets op de afstandsbediening of druk op de 1bets tot de LED wit is.

U kurz de afstandsbediening of de toetsen op de versterkte luidspreker gebruikt om het volume aan te passen.

Audio afspelen met analogo

• Gebruik de phono aansluiting of de 3,5 mm stereo-aansluiting om de analoge audiobron aan te sluiten. Druk op de ANA toets op de afstandsbediening of druk op de Zoets op de luidspreker tot de LED groen is.

U kunt de afstandsbediening of de toetsen op de versterkte luidspreker gebruikt om het volume aan te passen.

Audio afspelen met USB

Gebruik een geschiktte USB A-B of USB C-B type kabel van uw computer met de Q M20 versterkte luidspreker. De USB driver zal automatisch laden en krijgt de naam 'SPDIF Out (Q Acoustics M20), of iets gelijkaardigs. Selecteer dit toestel als uw luidspreker en audio za afspelen door het M20 system.

M20 zal automatisch overschakelen maar de USB-invoer van stand-by of een andere bron wanner de verbonden USB-bron actief worden. Automatisch overschakelen is Niet ondersteund wanner verbonden door een aangesloten USB-hub met voeding of splitter.

M20 zal automatisch overschakelen maar de USB-invoer van stand-by wanner een actieve USB-bron (aangeschakeld) audio begint af te spelen.

Als uw computer de driver Niet automatisch installeert,\ kunt u die manueel updater:

Download hier de correcte USB driver van Q Acoustics website:

Bewaar het bestand op uw computer, volg dan deze instructies voor Windows 10.

1. Openen 'Device manager' ('Apparaatbeheer')
2. Selecteer 'USB2.0 High-Speed True HD Audio' in 'Sound, video and game controllers'
3. Selecteer 'Driver' en dan 'Update Driver' (Driver updaten).
4. Selecteer 'Browse my computer for drivers' (Door maar computer bladeren voor drivers), blader dan�aar de gedownloade map en selecteer.
5. Windows zal dan de driver updater.
6. Wanner u klaar bent, selecteer 'SPDIF (USB2.0 High-Speed True HD Audio)' of 'SPDIF Out (Q Acoustics M20)'uit de luidsprekerselectie.
7. Open uw applicatie om muziek af te spelen en geniet.

U kunt de M20 afstandsbediening gebruiken om het volume aan te passen en om nummers op applicaties die muziek aftspelen met deze functie af te spelen, te pauzeren of over te sloan.

Operatie

LED statussen

Rood Systeem is in stand-by
Donkerrood Systeem is in diepe stand-by
Wit Systeem speelt een optische bron af
Wit, knipperend Volume aanpassen
Wit, dubbele flits elke 3 seconden	De optische ingang ontvangt meerkanaalse of dolby digitale audio die nicht kan worden afgespeeld
Blauw	Systeem speelt een Bluetooth bron af
Blauw, trage puls	Geen Bluetooth toestel verbonden
Knipperend blauw Bluetooth-koppelingsmodus
Blauw, drievoudige flits	De Bluetooth-koppelingslijst werk leeggemaakt
Groen	Het systeem speelt een analoge bron af
Geel	Het systeem speelt een USB-bron af
Bronkleur (wit, blauw, groen, geel) pulsend	Gedempt

Specificatie

NL

Prestatie van de versterker

Vermogen (<1% THD) 2 x 32W//4Ω

THD (aan 20W//4Ω) <0,2%

Freq. resp. (DSP vlak ingesteld).....20Hz tot 20kHz ± 0,5dB

S/N ratio (aux, A-Wtd, max vol, ref 1W) ....> -81dB

Analoge ingangsgevoeligheid (voor 32W) ....395mV

Analoge ingangsoverbelasting 2,2V

Minijack ingangsgevoeligheid (voor 32W) .... 220mV

Minijack ingangsoverbelasting 1,2V

Subuit (100Hz, aan 32Whoofdkanalen).....380mV

Behuizingstype. 2-wegs reflex (geporteerd)

Freq resp (vrij, -6dB) .55Hz tot 22kHz

Vermogen

Voedingspanning 100 - 240 V, 50-60 Hz

Maximumconsumptie. 125W

Stand-by consumptie. .<0,5 Watt

Bluetooth®

Bluetooth-specificatie.. V5.0

Muziekbevordering .........apt X, aptX HD@ apt X Lage latentie, SBC, AAC

Afmetingen

Versterkte luidspreker 5,5kg

12lb 2oz

Passieve luidspreker 5,1kg

11lb 4oz

Accessoires

Q 3000WB Muurbeugel Q 3000WB aanpassingshoek Q 3000FSi vloerstandaard

Afmetingen (B× H× Dmm)
70 × 159 × 99 ~mm
2³/4"×6⁹/32"×37/8"

Het Q M20 systemd is gegardeerd vrij van defecten in materiaal en productie voor eenperiode van eenaar vanaf de aankoopdatum. Tijdens de garantieperiode za Q Acoustics naereigen goeddunken een product repareren of verrangen als het na inspectie door het bedrijf, ofeen aangestelde distributeur of vertegenwoordiger, defect is gebleken.

Verkeerd gebruik en normale slijtage vallen nicht onder de garantie.

Goederen ter reparatie要去 in de eerste instantie worden terugestuurd maar de leverancier die het product verstrekt heeft. Is dit nicht möglich, neem dan contact op met Q Acoustics of de door Q Acoustics aangestelde distributeur in uw regio om de juiste garantieprocedure te bepalen. Gebruik indien möglich de oorspronkelijke verpakking om het product terug te sturen, aangezien schade tijdens het transport maar het reparatiecentrum Niet door de garantie worden gedekt. De garantie is op geen enkele wijze van invloed op uw wettelijk rechten.

De garantie kan tot 2aar worden verlengd door het product te registeren op -

Als u vragen hebt over deze gebruikershandleiding, en /of andere vragen of verzoeken, ga waar onsze online kennisbestandportal op:

support.qacoustics.co.uk

Onderhoudsinformatie
