| Produkttyp | Passiv 2-vägs bokhylla-högtalare |
| Märke | Q-ACOUSTICS |
| Modell | 3010i |
| Mått (B x H x D) | 150 x 253 x 252 mm |
| Bas-element | 100 mm (4 tum) |
| Diskant-element | 22 mm (0,9 tum) |
| Frekvensomfång (+3 dB, -6 dB) | 65 Hz - 30 kHz |
| Nominell impedans | 6 Ω |
| Minimimpedans | 4 Ω |
| Känslighet (2,83 V @ 1 m) | 86 dB |
| Rekommenderad stereoförstärkareffekt | 15 - 75 W |
| Effekt AV-receiver (2 kanaler) | 50 - 125 W |
| Delningsfrekvens | 2,6 kHz |
| Invändig volym | 4,0 L |
| Kabinettyp | 2-vägs reflex |
| Färg | Svart och vit (beroende på finish) |
| Garanti | 4 år (passiva högtalare) |
| Underhåll | Rengör med en lätt fuktad trasa. Använd inte lösningsmedel eller slipande rengöringsmedel. |
| Säkerhetsföreskrifter | Utsätt inte för vatten, regn eller fukt. Anslut inte till elnätet. Använd endast med lämplig förstärkare. |
Vanliga frågor - 3010i Q-ACOUSTICS
Användarfrågor om 3010i Q-ACOUSTICS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Högtalare i PDF-format gratis! Hitta din manual 3010i - Q-ACOUSTICS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 3010i av märket Q-ACOUSTICS.
BRUKSANVISNING 3010i Q-ACOUSTICS
Viktig sakerhetsinformation och varninger
1. Sakerhetsinformation och varninger
Innan du gör nagra anslutningar till dina högtalare ser du till att alla aktiva enheter i ditt system ar avstängda fran elnatet.
Ställ in huvudvolymen på en lög niva nar du slár på ditt ljudsystem eller byter ingängskällor. Justera sedan upp nivan gradvis.
Spela ALDRIG ditt ljudsystem på högsta volym. Volymkontrollens lage ar vilseledande och indikerar inte systemets effektniva. Användning av en hog volyminställning kan skada din hörsel.
1.1: Instruktioner
Läs och Första dessa instruktioner innan du använder dina högtalare. Om skador orsakas av att dessa instruktioner inte följs gäller integ garantin. Vänligen behäll dessa anvisningar på ett sækert ställe.
Läss dessa instruktioner.
Behçll dessa instruktioner.
Följ alla instruktioner.
Använd inte apparaten i narheten av vatten.
Anslut INTE högtalarterimalerna till natuttaget.
Installera inte i narheten av värmekällor som radiatorer, värmeaggregat, spasar aller andra apparater (inklusive forstarkare som producerar värme.
Använd endast tillbehör/tillbehör som anges av tillverkaren.
Koppla ur den har apparaten under askvader uller nar apparaten inte anvands under lnga perioder.
2. Uppacking av dina högtalare
Packa upp hegtalarna helt. Lyft hegtalarna fran kartongen genom att halla i kabinetten. Anvand inte skyddsmaterialet for att lyfta dem.
När du flyttar högtalarna ske du inte dra dem inte over golvet, eftersom det kan orsaka skador. Lyft upp högtalarna innan du flyttar dem.
Kontrollera högtalaren ordentlich. Om nagra delar ar skadade aller saknade ske du rapportera detta till din Återförsäljare sā snart som möjigt.
Forvara forpackningen for framtida transporter. Om du kastar forpackningencka detta goras enligt atervinningsbestammelserna i ditt omrade.
3. Installation
- Använd endast tillbehören som levereras med produiten.
- För att forhindra skador maste encheten monteras sakert på golvet i enlighem med installationsanvisingarna.
- Använd inte provisoriska stativ. Montera Q Acoustics-stativet enligt anvisningarna och använd medfoljande faspdetaljer. Återförsäljaren kan bistå med råd.
- Om du spelar dina högtalare atan att de ar utrustade med gallren, var dà försiktig med att skydda encheterna fræn skador.
- Demonteralnte hegtalaren. Detta gorgarantin ogiltig.
- Anslut inte högtalarterminalerna till natuttaget.
- Utsatt inte högtalarna for orimlig kyla, varme, fuktighet aller solljus.
- Användingen avenna apparat ar angiven for tropiska och/eller mättliga klimat.
3.1: Fukt
- For att minska risken for brand eller elektrisk stot ska apparaten inte utsattas for regn, fukt, dropp erller stank.
- Använd inte apparaten nara vatten.
3.2 Underhäll
Överlåt all service till kvalificerad servicepersonal. Service kravs om apparaten har skadats på nagot satt, om vätska har spillts på den erler om foremål har fallit in i apparaten, om apparaten har utsatts För regn eller fukt, inte fungerar normalt eller har tappats.
4.0: Symboler som används påenna produit Varningssymbol
"Utropstecknet" uppmärksammar Funktioner som du noggrant bör lasa om i braupsanvisingen for att forhindra drift och underhällsproblem.
WARNING: For att forhindra elektrisk stot ska du matcha den breda stickproppen med den breda luckan och satt in den helt.
Elektriskt avfall och elektronisk utrustningssymbol
Denna symbol indikerar att nar encheten skakasseras maste den sepereras fran andatyper av husha/savfall och skickas till separata uppsamlingsanlaggnaringar for atervinning och ateranvandning av elektrisk och elektronisk utrustning.
Se till att du ar bekant med dina lokala regler om den separata samlingen av elektriska och elektroniskaprodukter.
Introduktion
Tack for att du har kocht en produit fraan Q Acoustics.
Denna bruksanvisning ar avsedd att hjälpa dig med installationen sà att du fär optimal prestanda frånprodukten.
Läsa instruktionerna, viktiga sakerhetsanvisningar och varninger innan du installerar och anvanderprodukten for att sakerställa en saker och tillfredsstallande användning avprodukten.
Högtalarna i Q Acoustics 3000i-serien har utformats for att motsvara de högsta Förväntingarna hos hangivna tvåkanalsaudiofilr och klarsynta filmäskare.
Serien omfattar:
3010i: Liten kompakt högtalare med att baselement på 100 mm (4 tum).
3020i: Liten högtalare med att baselement på 125 mm (5 tum).
3050i: Golvhogtalare med baselement p 2× 165 mm (6,5 tum).
3060S: 150 watt aktiv subwoofer med ett element pa 200mm (8,0 tum).
3090Ci: Centerkanal med baselement pä 2 x 100 mm (4 tum).
Ikartongen finns:Hogtalaren/hogtalarna och den har bruksanvisningen.
3050i: Bakre stöd, spikes och bottenplattor für spikes till varje högtalare. En insexnyckel für att justera spikes after montering.
3060S: En nätkabel erller flera nätkablar, spikes och bottenplattor for spikes.
Kontrolleraprodukten noggrant. Meddela Återförsäljaren snarast om nagra delar ar skadade ellersaknas.
Vi hoppas att du gillar upplevelsen av Q Acoustics.
Förberedelsen
Lyft högtilarna frånkartongen genom att hälla i kabinetten. Rör inte elementen och använd inte skyddspäsarna for att lyfta dem. 3050i- och 3060S-serien ar tunga. Be nàgon om hjälp med att lyfta dem vid behov.

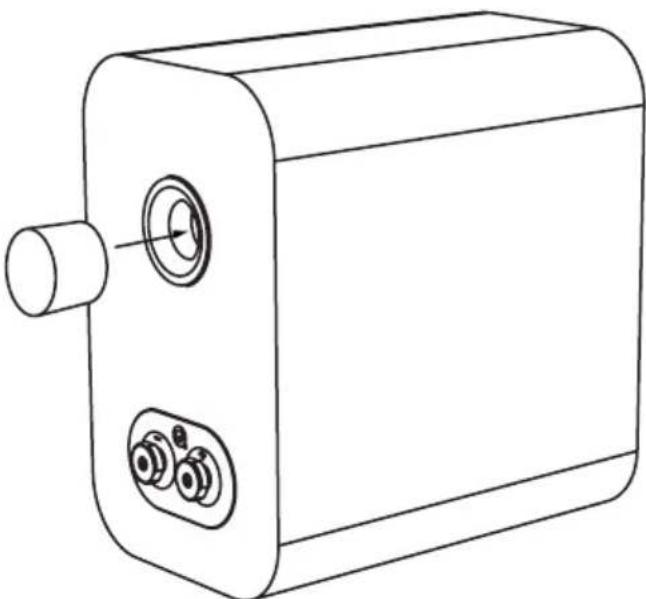

Skumgummiproppar
Högtalare i 3000i-serien ar portade bak och fungerar bast med visst utrymme bakom dem, dvs ca 200 mm fran vaggen. Om du placerar dina Högtalare nara en vagg erler i ett horn skaskumgummipropparna sattas i de bakre portarna for att undvika for mycket bas.
Se till att propparna sitter ordentigt i porten utan att skjuta in dem for langt. Resultatet ar att basnivansanks men definitionen och basfrekvensen hojs. Experimentera med placeringen av hogeitalarna for att se vad du foredarr och gör små andringar at gangen for att optimera resultatet.
Placera aldrig en högtalare med spikes där den kan orsaka skador!
Flytta alltid pa högitalarna genom att lyfta dem, dra dem aldrig over golvet!

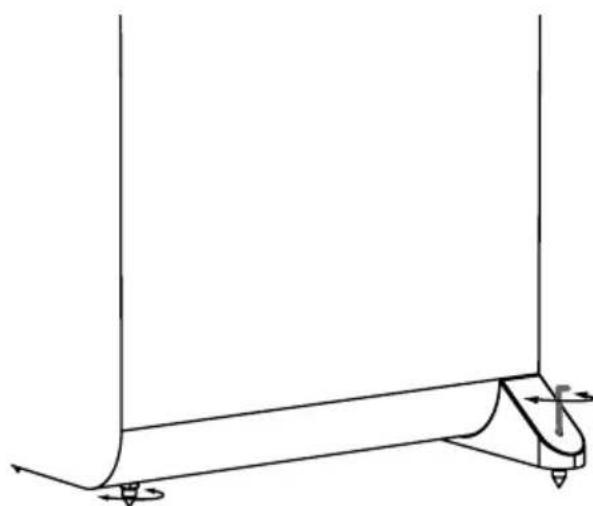

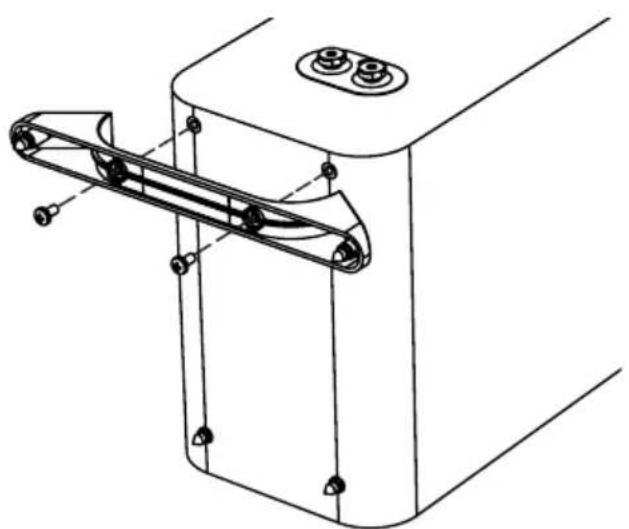

3050i - Fäst det bakre stödet
Skruva dit spikes med laskmutrar halwags in i higtalarsockeln och stall tillbaka hgtalaren i ett uppratt lage. (Om du har tra-ller stengolv, tryck dit en bottenplatta pa varje spike innan du staller hgtalaren i ett uppratt lage) Nar hgtalaren ar uppratt, satt dit insexnyckeln pa den ovre delen av varje spike och justera dem tills hgtalaren ar vagrat och stabil.
Använd medfoljande skruvar for att satta fast fötterma enligt bildern.
Positionering
Alla högtalare kan användas nara TV-skärmarutan problem, Förutom högtalare i 3060S-serien som inte bör användas inom 500mm fran en TV-skärm eller annan magnetiskt kännlig utrustning. Plasmaskärmar och LCD-skärmar paverkas inte.
3010i och 3020i
Högtalare i 3010i-serien och 3020i-serien ske helst monteras på Q Acoustics golvstativ eller på vöggen. Om högtalaren monteras på golvstativ ske diskantenheten vara i öronhöjd med den sittande lyssnaren. Väggmonterade Högtalare skaa sitta nagot högre med högtalaren vinklad nedåt. Högtalare på golvstativ ske behandlas likadant som högtalare som stär på golvet, forutom att högtalaren kan placeras lite narnare bakväggen. Det gär också att montera högtalaren på en hylla.
Ett särskilt feste for vaggmontering av Q Acoustics 3010i, 3020i och 3090Ci finns som tilval hos Återförsäljaren. Golvstativ for 3010i och 3020i finns också tillgangliga. Ta god tid på dig att experimentera for att hitta installationen som passar din smak i det aktuella rummet.

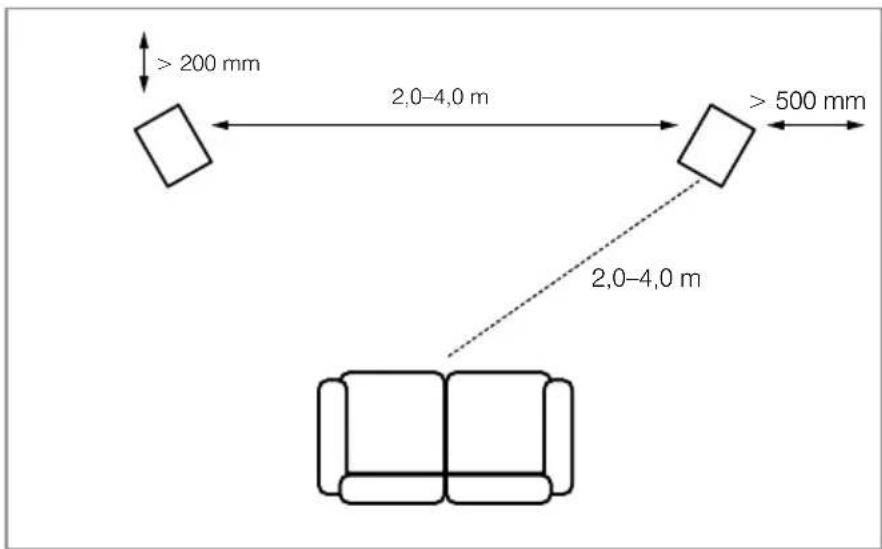

3050i
Högtalare i 3050i-serien maste placeras minst 200 mm fran en bakvagg och 500 mm fran sidovaggarna. Om högtalarna placeras narnare vagggen okar basen och kan orsaka ljudbang somt att ludet saknar precision och detaljer. Högtalarna bör placeras 2-4 meter fran varandra och centralt i forhällande till den sittande lyssnaren. Om du vrider högtalarna inåt nagot skärps stereobilden men ljudkällan smalnar.
Subwoofer
BASFREKVENSER AR huvudsakligen rundstrålande. Detta inebär att det gär att placera subwoofern i stort sett var som helst, men stereobilden blir bättre om subwoofern placeras i sama Höjd som de främre högtalarna och sö centralt som möjlt i forhällande till lyssningspositionen. Detta ar kanske inte möjlt i ett flerkanalsystem. Om subwoofern placeras För nara en vagg Förstärks basen. Den kan bli tatsächene och oklar i vissa placeringar.
Centerhögtalare
3090Ci
3090Ci-högtalaren har utvecklats att användas nara en TV-skärm och i en central position. Den skaplaceras strax ovanfor erer under skärmen. Om du har en Plasma-ller LCD-skärm sca 3090Ci-högtalaren monteras pa vaggen erer annan lamplig yta strax ovanfor erer under skärmen med hjälp av Q Acoustics vaggfaste. Om inte ar det lampligt att placera TV:n pa en bänk med 3090Ci-högtalaren pa en fast hylla strax under TV:n.
Dolby och dubbel-D-symbolen ar varumärken som tillhör Dolby Laboratories.
Surroundhögtalare
Det finns rekommendationer for 5.1-hogtalarsystem fran Dolby labs. Surroundhogtalare ske monteras pa vardera sida av lyssnaren, strax bakom lyssningspositionen. Hogtalarna ske placeras vanda inat monterade pa rummets sidovaggar aller, om rummet ar stort, pa hoga stativ och med hogtarnas mittpunkt ovanfor oronhojden pa den sittande lyssnaren.
For de övre högtalarna som används i flerkanalsinstallationer rekommenderar vi Q Acoustics monteringssortiment.
Anslutningar
Innan du gör nagra anslutninger till dina högtalare ser du till att alla aktiva enheter i ditt system ár avstängda frán elnatet. Ställ in huvudvolymen på en lög niva nar du slär på ditt ljudsystem eller byter ingångskällor. Justera sedan upp nivan gradvis.

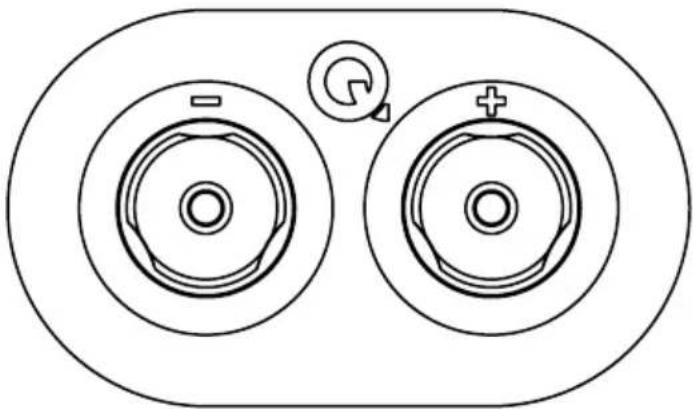

Terminaler och kontakter
3010i, 3020i, 3050i och 3090Ci har två bryggkopplingar.
3010i, 3020i, 3050i och 3090Ci
Högtalarkablar
Kablar särskilt avsedda for Högtalare ger en högre standard Återgivning av ljudet an kablar avsedda for allmänt bruk, tex ringtråd. Använd kablar med mycket koppar for främre kanaler och centerkanalen.
Tunna kablar minskar basen och begränsar det dynamiska området. Surroundkanaler (bakre) ar inte lika viktiga.
Högtalarkablar har en polaritetsindikator langs en av kabelkärnorna. I vedertaget bruk anslutsenna till den positiva polen. Kablarna som ansluter forstarkaren till de främre högtalarna ske helst vara lika langa. Skarva aldrig kablar. Använd alltid hela kablar.

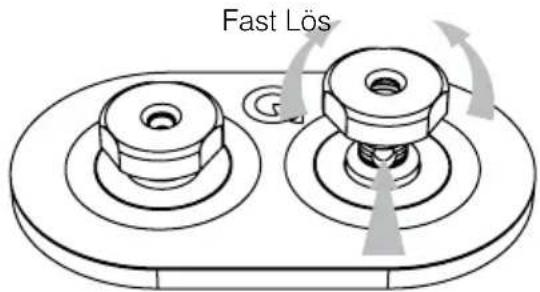

Förberedelse av kablar
Dela kabeln till ett djup av ca. 40 mm. Skala av 10 mm av isoleringen och tvinna andarna sa att alla tradarkommen med. Skär av kabeln sa att 7 mm blottad ledning ar synlig.
Skruva loss ingangen moturs sa att monteringshalet vid ingangens fot syns.
Skjut in kabelns blottade ande i halet. Dra at ingangen helt for hand. Se till att det inte finns nagra tradar som sticker ut som kan komma i Kontakt med narliggande ingangar. Det ar inte tillatet att anzenda 4 mm högtalarpluggar enligt EU:s sakerhetsforeskrifter.
Stereosansluttingar

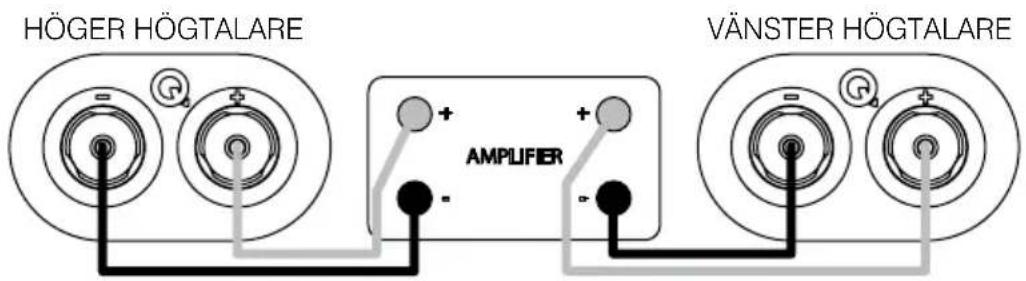

Standardkontakter
Anslut den RÖDA (+) ingången på den högra högtalaren till den RÖDA, positiva (+) ingången på den högra kanalen på forstärkaren. Anslut SVART (-) ingång på högtalaren till motsvarande SVART, negativ (-) ingång på forstärkaren. Upprepä for VÄNSTER kanal.
Standardanslutting:
Efterskötsel
Skötsel av kabinett
Rengör endast kabinetten med en lätt fuktad trasa. Använd inte losningsmedelsbaserade rengöringsmedel. Använd aldrig slipmedel av nagot slag.
Kabinettens ytor behover vanligtvis endast latt damning. Om du anvander en aerosol erer annat rengöringsmedel anvandas sca du applicera rengöringsmedlet på tyget forst och inte direkt på Produkten. Testa ett litet område forst eftersom vissa rengöringsmedel kan skada ytan. Undvikprodukter som ar slipande eller innehaller sura eller alkaliska amnen. Anvand inga rengöringsmedel på drivenheterna och undvik att rora dem eftersom skador kan uppsta.
Galler
Galler ske endast rengoras med en mjuk borste vid behov.
Om du anvander Q Acoustics-hogtalaren med gallren borttagna, kom dà ihag att satta tillbaka dem om husdjur eller barn ar narvarande.
Drivenheter
Rör inte drivenheterna eftersom de lätt skadas vid exponering.
Garanti
Q Acoustics passiva högtalarprodukter garanteras vara fria frän brister i material och utforande under en period av 4 År (1 År for subwoofern) frän inköpsdatumet. Under garantiperiodenkommen Q Acoustics att, after eget val, reparera erler ersatta nagoon Produkt som upptäckts vara defekt after inspektion av foretaget aller dess utsedda distributör uller agent.
Missbruk och normalt slitage omfattas inte av garantin.
Produkter som behöver lagas skä i första hand returneras till leverantoren. Om detta inte ar möglicht kontaktar du Q Acoustics aller vär utsedda distributör für ditt område für att fä information om den korrekta garantirutinen. Om möglicht skäprodukten returneras i originalforpackningen eftersom skador som kan uppstä under transporten till verkestaden inte omfattas av garantin. Garantin paverkar inte på nagot satt dina juridiska rättigheter.
Garantin kan utokas till fem ar (två ar for subwoofern) om du registrarar din produit pÅ www.qacoustics.co.uk/register.
For serviceinformation kontakta: info@qacoustics.co.uk
Q Acoustics

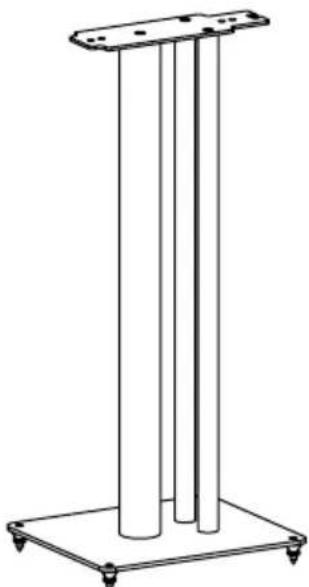

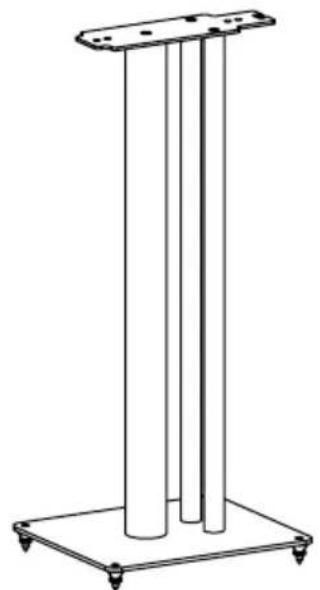

Högtalarstativ (par)
3010i/3020i
Svart och vitt

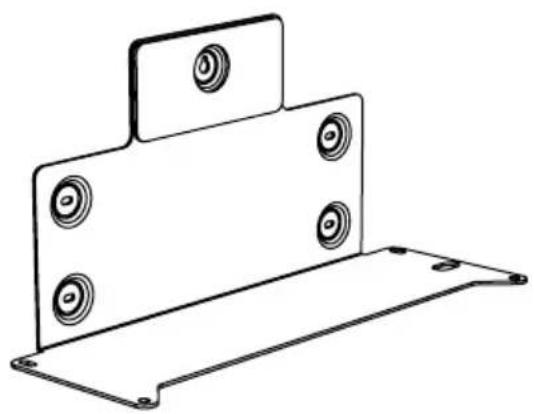

Subwoofer, vaggfaste
3060S
Svart
Matt (BxHxD mm): 250 x 682 x 290 mm Mattt (BxHxD mm): 422 x 222 x 163 mm
Passiva högtalare
Chassityp:
Basenhet:
Diskantenhet:
Frekvensomfang (+3dB, - 6dB)
Genomsnittlig impedans:
Minimipedans:
Känsliget (2,83v@1m):
Förstarkareffekt, stereo:
AV-mottagares effekt (2-kanalsdriven):
Delningsfrekvens:
Volym:
(inkl. galler, anslutning och fötter)
Kapslingsbredd:
Vikt (pertalare):
3010i
2-vagsreflex
100 mm (4.0 in)
22 mm (0.9 in)
65 Hz - 30 kHz
6Ω
4Ω
86dB
15-75W
50-125W
2.6 kHz
4.0 L (244 cu in)
150 × 253 × 252 mm
(5.9× 10.0× 10.0 in)
4.1 kg (9.0 lbs)
3020i
2-vagsreflex
125 mm (5.0 in)
22 mm (0.9 in)
64 Hz - 30 kHz
6Ω
4Ω
88dB
25-75W
50 - 125 W
2.4 kHz
6.1 L (372 cu in)
170× 278× 282mm
(6.7× 11.0× 11.1 in)
5.5 kg (12.1 lbs)
Aktiv subwoofer
Chassityp:
Basenhet :
Förstarkaeffekt:
Frekvensomfång: (+3dB, - 6dB)
Crossover frekvens:
Volym:
Vi forbehaller oss ratten att andra design och specifikationer utan foregaende meddelande.
Det har dokumentet innehaller information som kan komma alt andras utan forvarning.
