BRUKSANVISNING UAT505EUR Beha-Amprobe

Ledningssökare under markytan

Användarhandbok

Begränsad garanti och ansvarsbegränsning

Din Beha-Amprobe-produkt är garanterad att vara fri från fel i material och utförande under två år från inköpsdatum om inte lokala lagar stipulerar annat. Denna garanti omfattar inte säkringar och engångsbatterier eller skador orsakade av olycka, försummelse, felaktig användning, ändring, nedsmutsning eller användning och hantering under onormala förhållanden. Återförsäljare har inte rätt att utöka garantin å Beha-Amprobes vägnar. För att erhålla service under garantiperioden, skall inköpskvitto uppvisas och produkten lämnas in hos ett av Beha-Amprobe auktoriserat servicecenter eller någon av Beha-Amprobes återförsäljare eller distributörer. Se avsnittet reparationer för mer information. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. ALLA ANDRA GARANTIER- VARE SIG UTRYCKLIGA, UNDERFÖRSTÄDDA ELLER ALLMÄNT KÄNDA - INKLUSIVE UNDERFÖRSTÄDDA GARANTIER OM LÄMPLIGHET FÖR ETT SPECIELLT SYFTE ELLER GARANTIER OM SÄLJBARHET, ÄR HÄRIGENOM FRÅNSAGDA. TILLVERKAREN SKA INTE HÄLLAS ANSVARIG FÖR NÅGON SPECIELL, INDIREKT ELLER DIREKT SKADA ELLER FÖRLUST SOM UPPSTÅR, OAVSETT ORSAK ELLER TEORI OM ORSAK. Eftersom det på vissa platser inte är tillåtet att exkludera eller begränsa en underförstådd garanti, vilket innebär att denna ansvarsbegränsning kanske inte gäller dig.

Reparationer

Alla verktyg från Beha-Amprobe som returneras för reparation med eller utan garanti ska åtföljas av det följande:ditt namn, företagets namn, adress, telefonnummer och inköpsbevis. Inkludera även en kort beskrivning av problemet eller den tjänst som önskas utförd och bifoga även testsladdarna med mätaren. Reparationer eller utbyte av delar som inte omfattas av garantin ska inlämnas med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder utställd på Beha-Amprobe.

Garantireparationer och utbyte av delar – Alla länder

Vänligen läs garantiinformationen och kontrollera batterierna före begäran om reparation görs. Under garantiperioden kan ett trasigt testverktyg returneras till din försäljare av Beha-Amprobe för utbyte mot en likadan eller likvärdig produkt. Se avsnittet "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig. Dessutom kan, i USA och Kanada, garantireparationer och utbytesdelar också skickas till Amprobes servicecenter (se adressen nedan).

Reparationer och utbyte av delar som inte omfattas av garantin – Europa

Europeiska enheter som inte omfattas av garantin kan bytas ut av din återförsäljare av Beha-Amprobe mot en nominell avgift. Se avsnittet "Inköpsställen" på beha-amprobe.com för en lista över återförsäljare nära dig.

Beha-Amprobe

Division och reg. varumärke som tillhör Fluke Corp. (USA)

Tyskland* Storbritannien Nederländerna - Huvudkvarter**

In den Engematten 14 52 Hurricane Way BIC 1

79286 Glottertal Norwich, Norfolk 5657 BX Eindhoven

Germany NR6 6JB United Kingdom Nederländerna

Telefon: [phone] - 0 Telefon: [phone] Telefon: [phone]

beha-amprobe.de

beha-amprobe.com

beha-amprobe.com

*(Endast korrespondens - inga reparationer eller utbyten är tillgängliga från denna adress. Europeiska kunder kontaktar vänligen sin återförsäljare.)

**enda kontaktadress i EEA Fluke Europe BV

INNEHÅLL

1. FÖRSIKTIGHETS- OCH SÄKERHETSÅTGÄRDER 2
2. UTRUSTNINGENS INNEHÅLL....4

2.1 Förpackningens innehåll....4
2.2 UAT-600-RE Mottagarkontroller och display 5
2.3 UAT-600-RE Varningsmeddelanden på mottagaren....8
2.4 UAT-500-TE Sändarkontroller och display....9

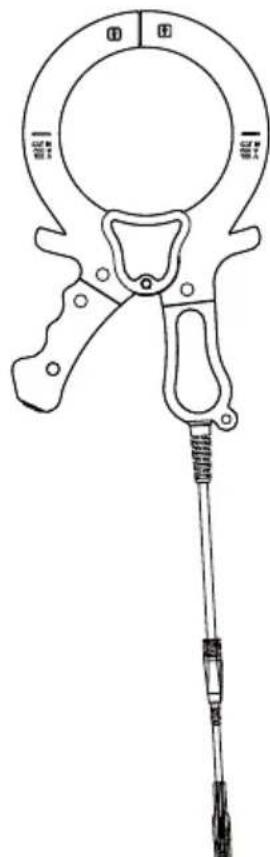

2.5 SC-600-EUR Signalklämma 9

3.1 Allmänna spårningstekniker för alla typer av användning 10

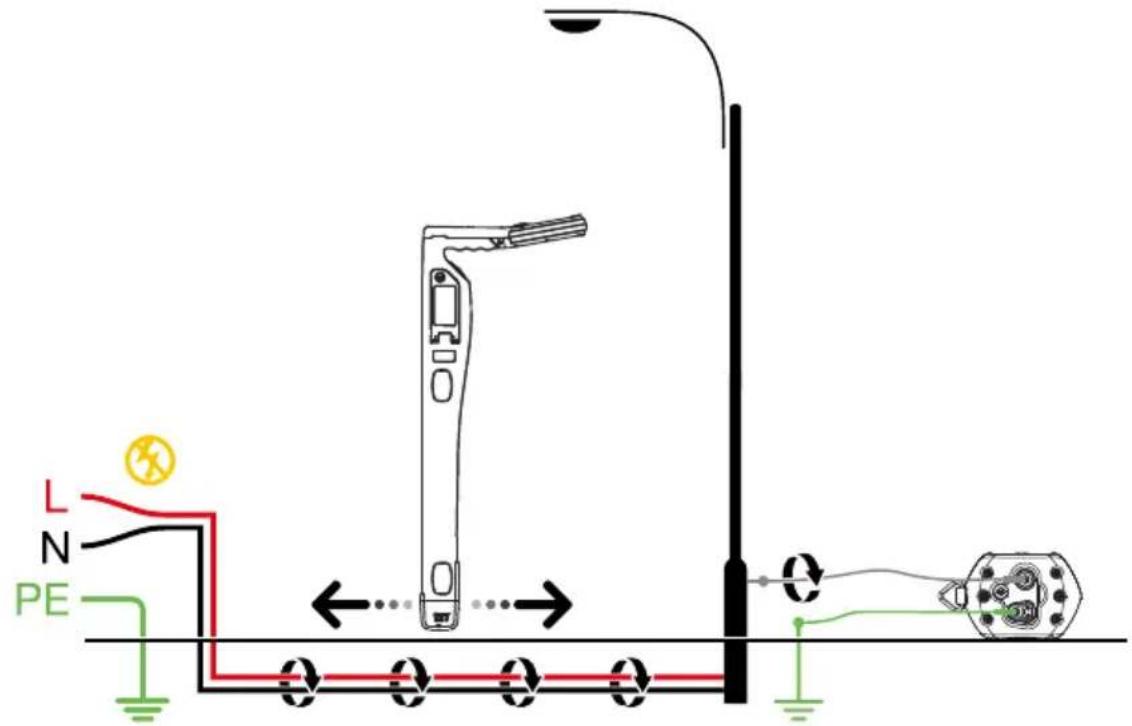

3.2 Power Mode 50/60 Hz - Passive Location of Energized Cables and Power Lines....11

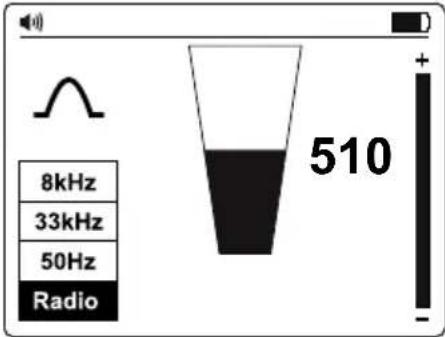

3.3 Radioläge - passiv lokalisering av ledningar 12

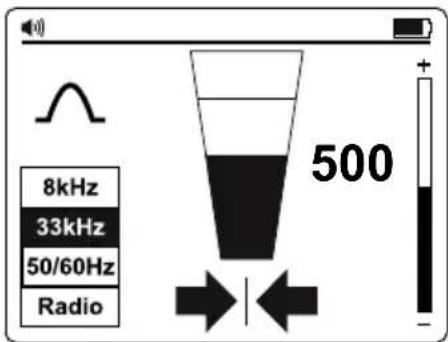

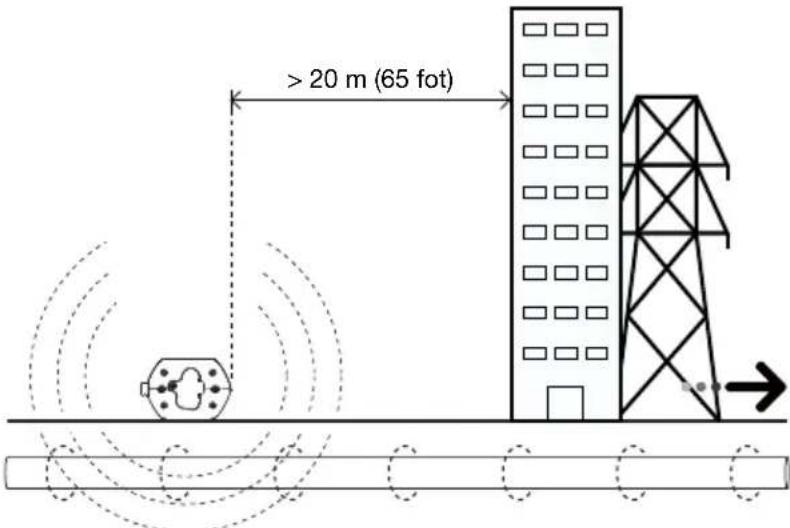

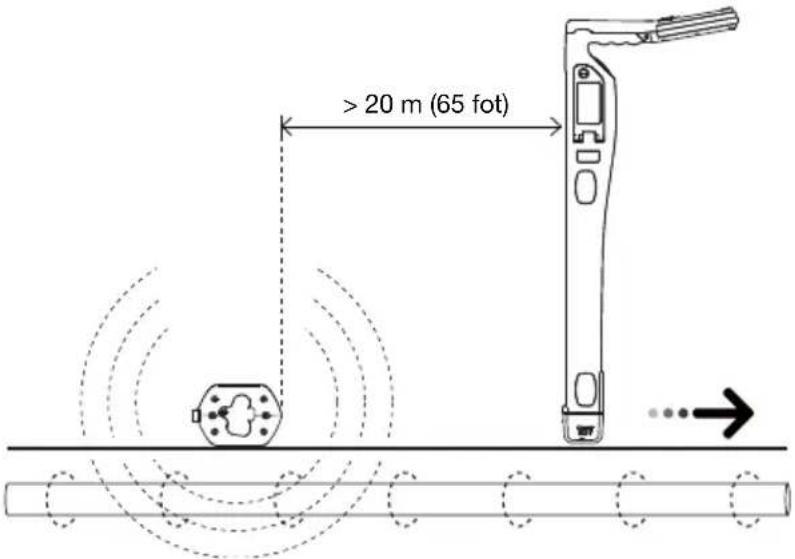

3.4 Induktionsläge - lokalisera ledningar 12
3.5 Direkt anslutningsläge för testkablar - spåra en enskild rörledning eller kabel....14

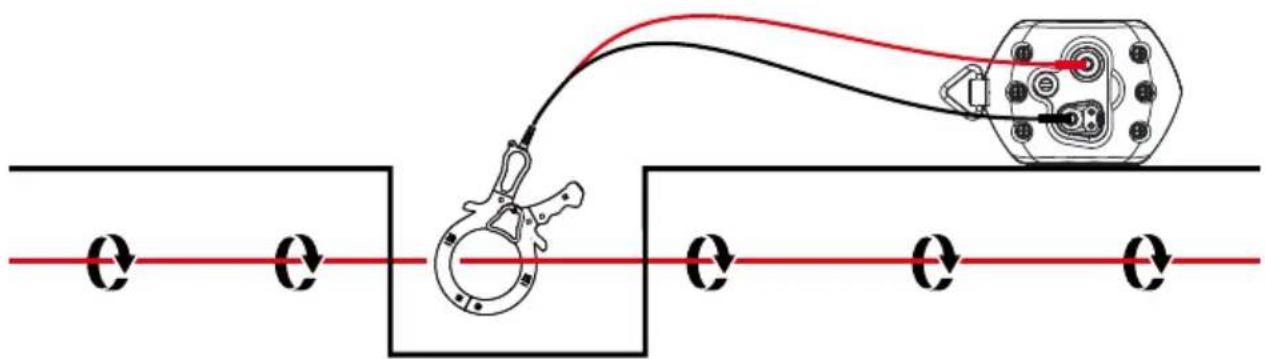

3.6 Signalklämma - spåra en enskild rörledning eller kabel 17

1. SPECIELLA ANVÄNDNINGSOMRÅDEN 18

4.1 Lokalisering av icke-metalliska rör- och avloppsledningar.... 18

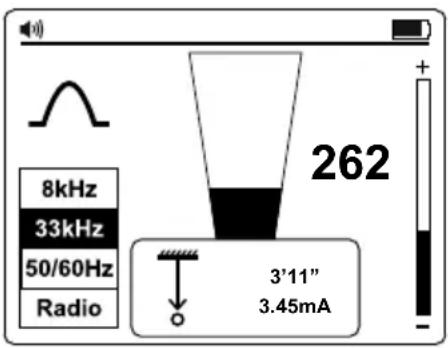

4.2 Djupmätningar 18

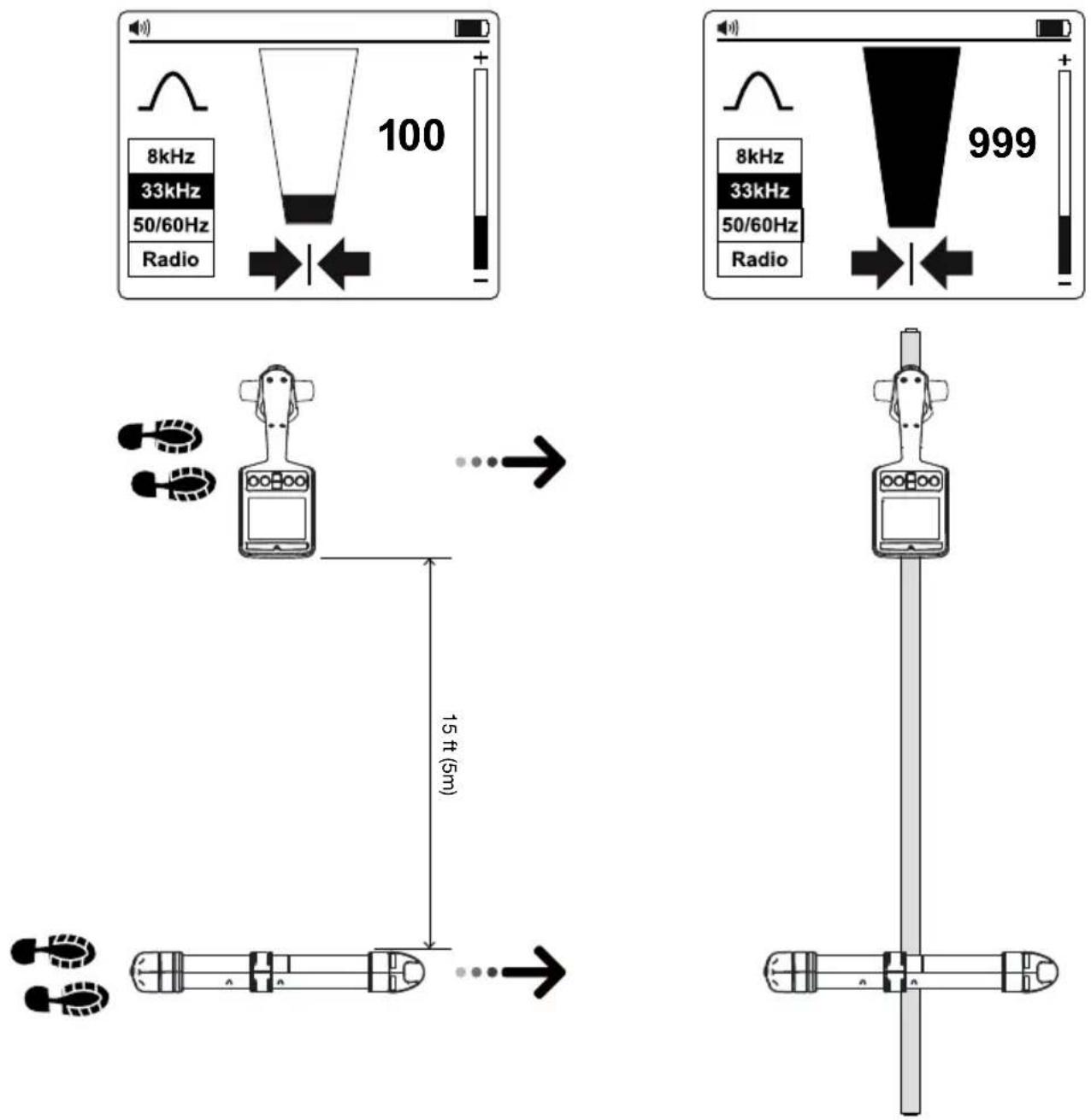

4.3 Avancerade lokaliseringstekniker - växling med två personer 18

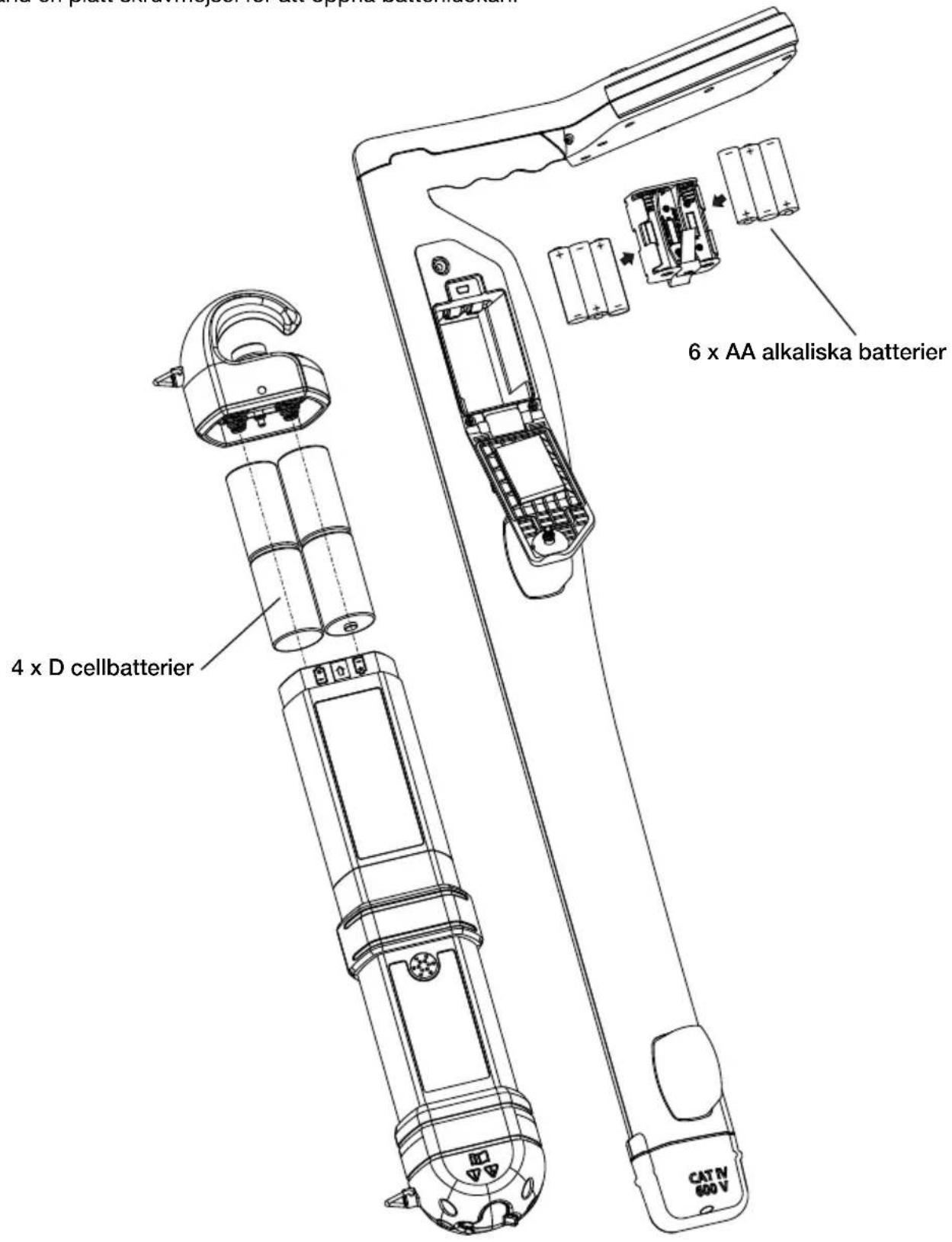

1. UNDERHÅLL....20

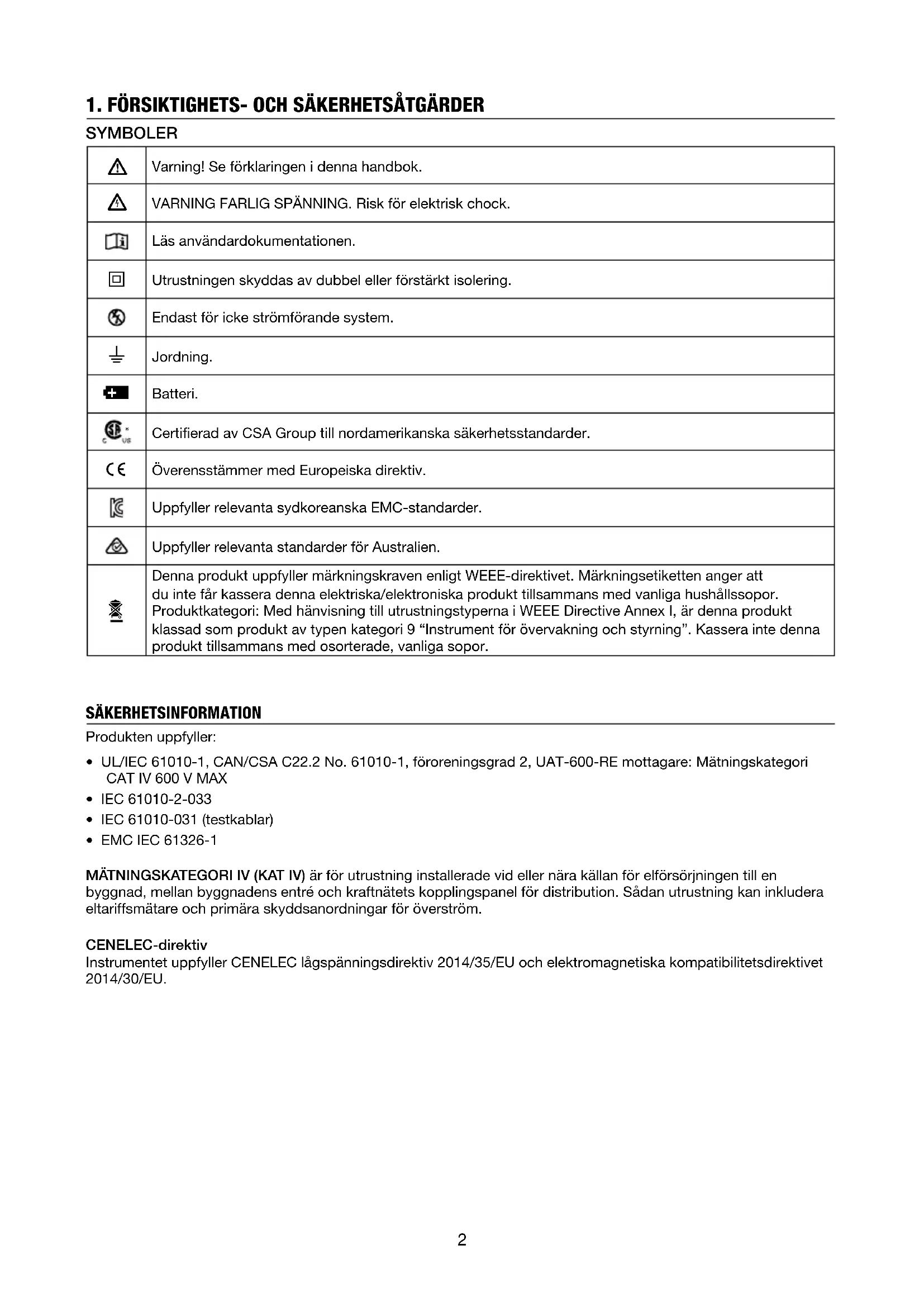

	Varning! Se förklaringen i denna handbok.
[0WZY]	WARNING FARLIG SPÄNNING. Risk för elektrisk chock.
	Läs användardokumentationen.
	Utrustningen skyddas av dubbel eller förstärkt isolering.
	Endast för icke strömförande system.
[X06W]	Jordning.
[080K]	Batteri.
[520G]C US	Certifierad av CSA Group till nordamerikanska säkerhetsstandarder.
[YSHY]	Överensstämmer med Europeiska direktiv.
— —	Uppfyller relevanta sydkoreanska EMC-standarder.
[WD07]	Uppfyller relevanta standarder för Australien.
—	Denna produkt uppfyller märkningskraven enligt WEEE-direktivet. Märkningsetiketten anger att du inte får kassera denna elektriska/elektroniska produkt tillsammans med vanliga hushållssopor. Produktkategori: Med hänvisning till utrustningstyperna i WEEE Directive Annex I, är denna produkt klassad som produkt av typen kategori 9 “Instrument för övervakning och styrning”. Kassera inte denna produkt tillsammans med osorterade, vanliga sopor.

SÄKERHETSINFORMATION

Produkten uppfyller:

• UL/IEC 61010-1, CAN/CSA C22.2 No. 61010-1, föroreningsgrad 2, UAT-600-RE mottagare: Mätningskategori CAT IV 600 V MAX
• IEC 61010-2-033
  • IEC 61010-031 (testkablar)
  • EMC IEC 61326-1

MÄTNINGSKATEGORI IV (KAT IV) är för utrustning installerade vid eller nära källan för elförsörjningen till en byggnad, mellan byggnadens entré och kraftnätets kopplingspanel för distribution. Sådan utrustning kan inkludera eltariffsmätare och primära skyddsanordningar för överström.

CENELEC-direktiv

Instrumentet uppfyller CENELEC lågspänningsdirektiv 2014/35/EU och elektromagnetiska kompatibilitetsdirektivet 2014/30/EU.

⚠️⚠ Varning! Läs före användande

För att undvika risk för elektrisk chock och personskada:

• Använd endast produkten enligt instruktoinerna i bruksanvisningen, för att inte instrumentets skydd ska äventyras.
• Undvik att arbeta ensam så att det är möjligt att få handräckning.
• Testa på en signalkälla som är inom den nominella spänningen för produkten, både före och efter användning för att kontrollera att instrumentet är i gott skick.
• Använd inte produkten i närheten av explosiv gas, ångor och/eller i fuktiga eller våta miljöer som överstiger IP54-graderingen enligt IEC 60529.
• Kontrollera produkten före användning och använd inte den om den är skadad. Kontrollera för sprickor och saknad plast. Var särskilt noga med isoleringen omkring anslutningarna.
• Inspektera testkablarna innan användning. Använd den inte om isoleringen är skadad eller metallen är synlig.
• Kontrollera testkablarna för förbindelse. Byt ut skadade testkablar innan produkten används.
• Använd inte produkten om den fungerar felaktigt. Skyddet kan vara skadat. Vid tveksamheter, lämna in produkten för service.
• Låt endast kvalificerad servicepersonal serva produkten.
• Använd yttersta försiktighet vid arbete kring blanka ledare eller strömskenor. Kontakt med ledaren kan resultera i elektrisk stöt.
• Håll inte i produkten bakom glidskyddet.
• Applicera inte mer än den nominella spänningen och CAT-graderingen, enligt markeringen på Produkten, mellan uttagen eller mellan något uttag och jord.
• Ta bort testkablarna från produkten innan produktens hölje eller batterilock öppnas.
• Använd aldrig produkten med batteriluckan borttagen eller höljet öppet.
• Var försiktig när du arbetar med spänningar som överstiger 30 V AC effektivvärde, 42 V AC topp eller 60 V DC. Dessa spänningar innebär risk för elektrisk stöt.
• Försök inte att ansluta till någon spänningsförande krets som kan överskrida produktens maximala område.
• Använd rätt uttag, funktioner och områden för dina mätningar.
• Vid användning av krokodilklämmor, håll fingrarna bakom fingerskydden.
• Använd endast exakta säkringar och angivna reservdelar.
• Vid elektriska anslutningar till UAT-500-TE-sändaren, anslut den svarta testkabeln till jorden innan den röda testkabeln ansluts till den strömförande kretsen. Vid frånkoppling, koppla från strömförande testkabeln innan jordtestkabeln kopplas från.
• För att undvika felaktiga mätvärden som kan leda till elektriska stötar och skador, byt batteri genast när indikatorn för svagt batteri visas. Kontrollera produktens funktion på en känd källa, före och efter användning.
• Använd endast 6 st AA-batterier för UAT-600-RE-mottagaren och endast 4 st D-batterier för UAT-500-TE-sändaren, korrekt placerade i batterifacket, för att driva produkten (se avsnitt 5.1: Byte av batteri).
• Vid service, använd endast specificerade reservdelar som kan servas av användaren.
• Efterlyd lokala och nationella säkerhetskrav. Personlig skyddsutrustning måste användas för att förhindra elektriska stötar och skada från överslagsstötar där farliga strömförande ledare är frilagda.
• Får endast användas av behöriga personer.
• Använd endast de testkablar som medföljde produkten.
• Ta ut batteriena om produkten inte ska användas under en längre tid eller om den ska förvaras i temperaturer över 60 °C. Om batterierna inte tas ut kan det leda till batteriläckage som kan skadar produkten.
• Följ alla råd om batterivård från batteritillverkaren.
• Använd inte produkten för att kontrollera efter avsaknad av spänning. Använd en spänningstestare istället.

2. UTRUSTNINGENS INNEHÅLL

2.1 Förpackningens innehåll:

	UAT-505-EUR
UAT-600-RE Mottagare	1
UAT-500-TE Sändare 1
CC-UAT-500-EUR Bärväska	1
TL-UAT-500 Testkabelsats* 1
Användarhandbok 1
1,5 V AA (IEC LR6) Batterier (mottagare) 6
1,5 VD (IEC LR20) Batterier (sändare) 4

*TL-UAT-500 Testkabelsatsen innehåller:

• Grön testkabel med avtagbar grön krokodilklämma
• Grå testkabel med fast monterad grå krokodiklämma
• Markpinne

Valfria tillbehör Beskrivning
SC-600-EUR Signalklämma
TL-600-25M	Förlängning till testkabel, 25 m (80 tum)

2.2 UAT-600-RE Mottagarkontroller och display

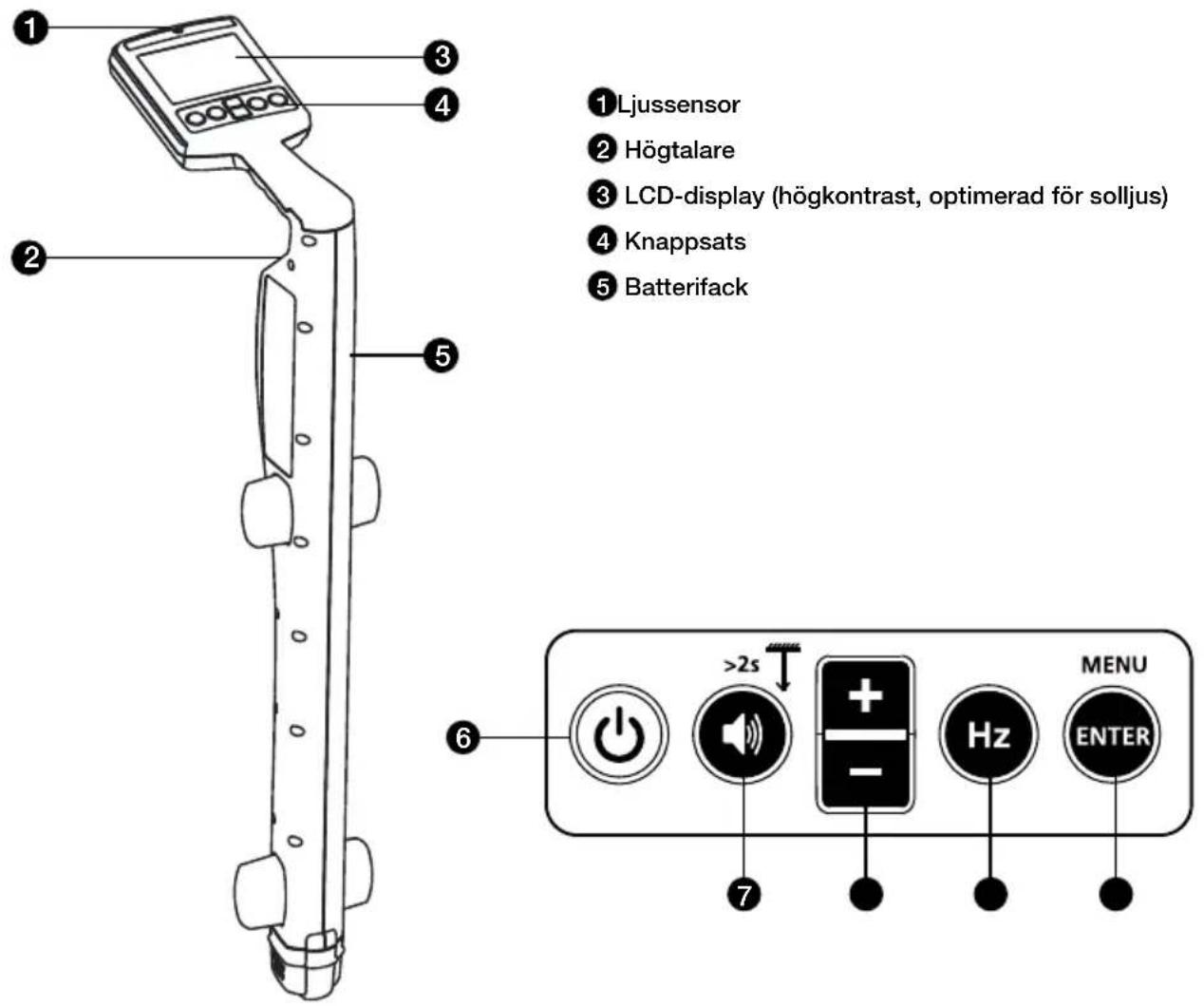

Mottagarkontroller

① ② ③ ④ ⑤ ⑥ ⑦ Ljussensor Högtalare LCD-display (högkontrast, optimerad för solljus) Knappsats Batterifack MENU >2s

6 Slå på/stänga av ⏻: Tryck i 2 sekunder för att slå på/stänga av mottagaren.
7 Volym/djup :

• Volym - Tryck kort för att växla mellan tyst, låg, mellan och hög ljudnivå.
• Djupmätning - Håll ned (>2 sekunder) tills djupmätning visas på skärmen.

8 +/—: Visar känslighetsjustering på huvudskärmen och för val av upp/ned i menyskärmen.

9 Hz Ⓗ: Tryck kort för att växla mellan tillgängliga frekvensalternativ.

8 kHz* 8 kHz aktivt läge*
33 kHz 33 kHz aktivt läge
50 Hz / 60 Hz Strömläge	(50 eller 60 Hz)
Radio Radioläge

* 8 kHz frekvens används inte för anslutning till UAT-500-TE-mottagaren. Denna frekvens tillhandahålls för att stödja valfri UAT-600-TE-mottagare.

10 Enter/Meny - Tryck kort för att öppna menyn för mottagarinställningar.

Mottagardisplay

Mottagardisplayen har en svartvit LCD-skärm med hög kontrast och optimerad för solljus. Den har också en automatisk bakgrundsbelysning som aktiveras i mörka miljöer för optimerad visning.

1 2 3 4 5 + 8kHz 33kHz 50Hz Radio 500 - 6 7 8 9

①Högtalarvolym
② Indikator för lokalisera-läget
3 Signalnivå - toppindikator
4 Signalnivå - nummervisning (0-999 avser 0-99,9%)
5 Batteristatusindikator
6 Signalens lokaliseringsfrekvens
7 Vänster/höger-pilar
8 Signalnivå - stapeldiagram
9 Känslighetsindikator

Vänster/höger-pilar

Dessa pilar anger avståndet från kabelns läge. Både vänster- och högerpilen visas precis ovanför kabeln.

En fast färgad pil indikerar att du är mycket nära eller vid kabelplatsen.

En starkt skuggad pil indikerar att du närmar dig kabelns läge.

En lätt skuggad pil indikerar att du är långt ifrån kabelns läge.

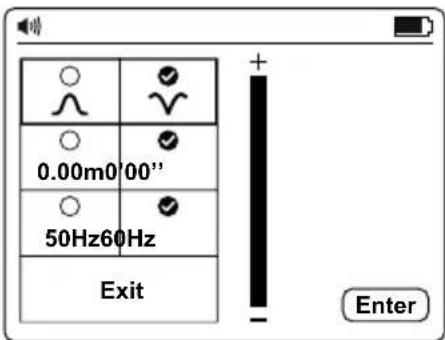

Mottagarinställning

Ställ in mottagaren före användning genom att slå på enheten och trycka på "ENTER/MENY". Inställningsmenyn visas.

• Använd knapparna " + / - för att bläddra upp och ner i menyn.
• Tryck på "ENTER" för att ändra inställningen för en funktion.
• För att avsluta bläddrar du ner till "Avsluta" och trycker på "ENTER".

Från inställningsmenyn är det möjligt att välja:

1. Antennkonfiguration - ∧ Topp eller ∨oll
2. Mått - imperiella (0 '00 ") eller metriska (0,00 m)
3. Lokaliseringsfrekvens för strömläge - 50 Hz eller 60 Hz

Obs! Vissa val kanske inte är tillgängliga i alla lägen. Om det inte är tillgängligt ersätts ikonen med ——.

0.00m0 00" 50Hz60Hz Exit Enter

Antennkonfigurationer

	Toppsignal med vänster/högerpilar. Denna konfiguration är lämplig för allmän lokalisering.
	Nollsignal med vänster/högerpilar. Denna konfiguration ger en skarp nollsignal över ledningen men är mindre exakt än i toppläget. År användbart för att spåra långa ledningar eftersom den skarpa nollsignalen är lätt att spåra.

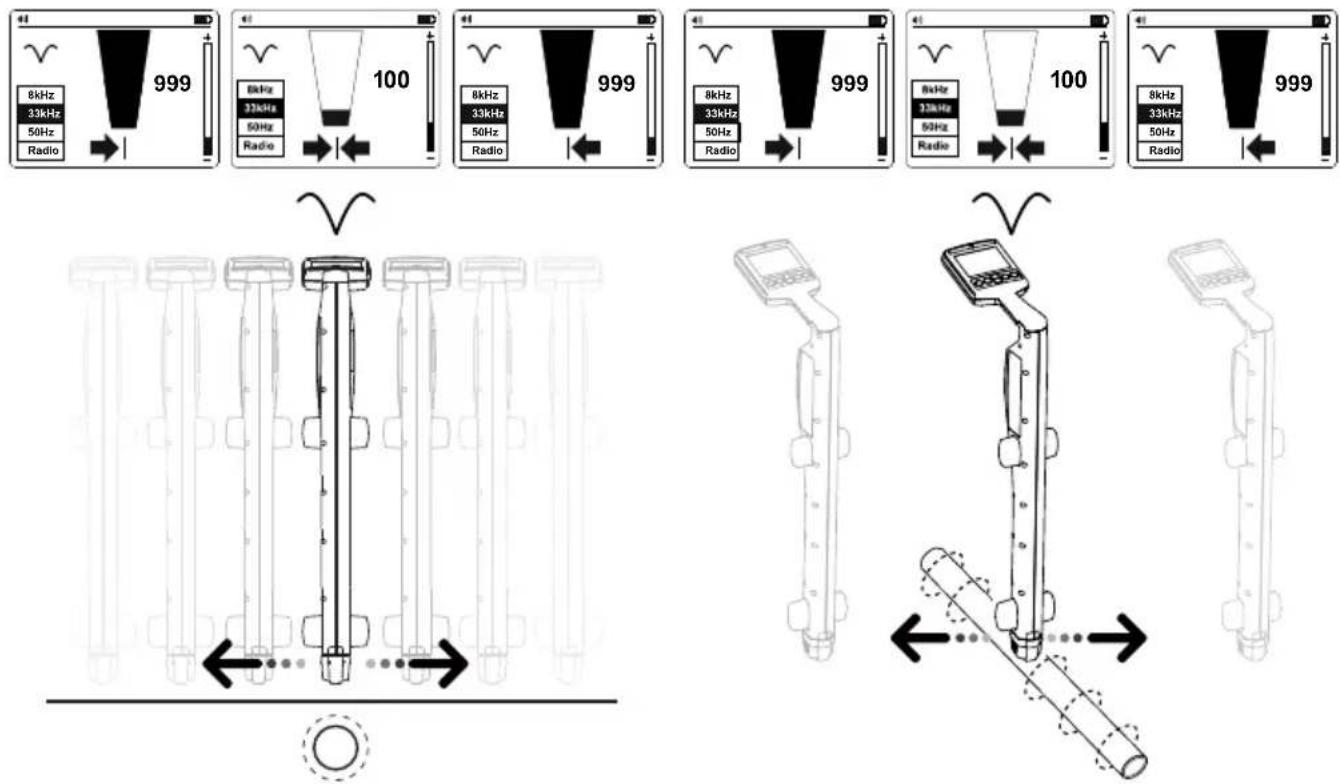

Använda nolläget

För att välja nolläget slår du på enheten och trycker på "ENTER" för att komma till inställningsmenyn.

Välj och stäng inställningsmenyn. Stapeldiagrammet visar nu en minimisignal över ledningen.

Vänster/höger pilar kommer också att indikera ledningens position.

8kHz 33kHz 50Hz Radio 999 100 999 8kHz 33kHz 50Hz Radio 999 8kHz 33kHz 50Hz Radio 999 100 8kHz 33kHz 50Hz Radio 999

Obs! Använd nollläget med försiktighet eftersom det inte är lika exakt som toppläget. Nollläget är användbart för att detektera en lednings ungefärliga läge vid spårning över långa sträckor.

2.3 UAT-600-RE Varningsmeddelanden på mottagaren

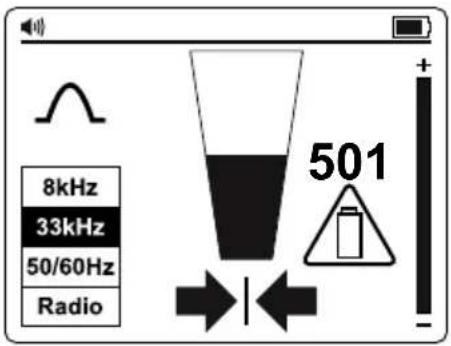

Skärmvarningar

Dessa varningar visas till höger på skärmen och kan visas när som helst.

Service	Indikerar att enheten inte är kalibrerad. Detta är vanligtvis en fabriksinställning. Service bör kontaktas.
Svagt batteri	Indikerar mindre än 10% återstående batteri.
Signalöverbelastning	Indikerar att signalen är för stor för att kunna bearbetas korrekt. Ingen elektronisk skada uppstår, men mätningarna påverkas. Detta tillständ är mycket ovanligt.
Batteriet är mycket lågt	När denna ikon visas är batterispänningen så låg att det inte går att använda sökaren. Byt ut eller ladda batterierna för att fortsätta.

8kHz 33kHz 50/60Hz Radio 501

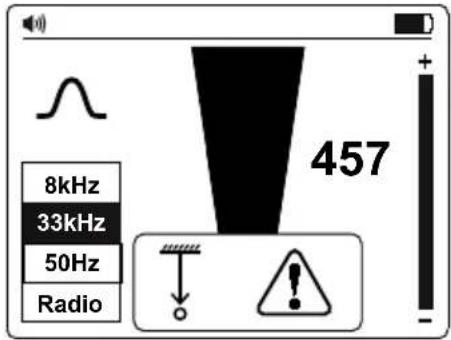

Varningar relaterade till djupmätning

Dessa varningar är associerade med djupmätningar och visas endast i popup-skärmen för djup.

8kHz 33kHz 50Hz Radio 457

Djuprelaterade varningar

Onormal signal	Det går inte att beräkna djupet eftersom signalen är för brusig, för svag eller för stark.
Överliggande signal	Det går inte att beräkna djupet på grund av en stark signal som strålar uppifrån (dvs. en överliggande kabel).
Grund ledning	Enheten har upptäckt ett grund ledning (mindre än 10 cm). laktta försiktighet vid grävning.

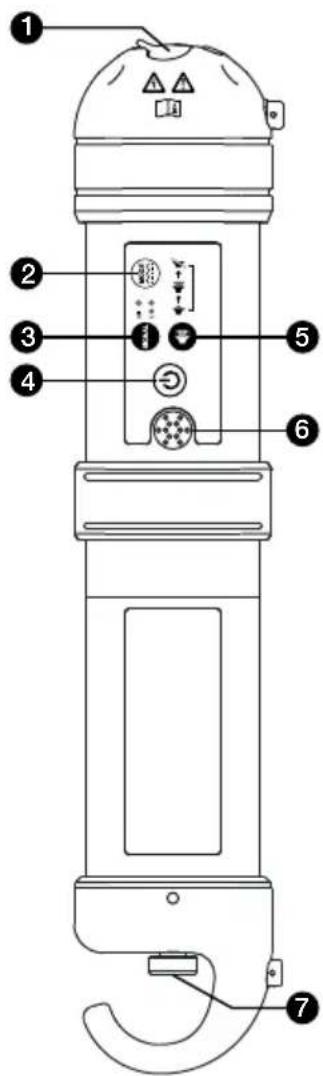

2.4 UAT-500-TE Sändarkontroller och display Sändarkontroller

I många situationer är det antingen inte möjligt att få åtkomst till en kabel för att skapa en elektrisk kontakt eller så är det inte säkert. Det valfria tillbehöret signalklämman tillhandahåller en effektiv och säker metod för att applicera en lokaliseringssignal på en kabel, vilket gör det möjligt för sändaren att inducera en signal genom isoleringen i ledningarna eller rören. Klämman fungerar endast på slutna kretsar med låg impedans.

1 Terminaler för anslutning av direkta testkablar (endast icke strömförande system) och signalklämma
2 Pulserande/kontinuerlig: Tryck kort för att växla mellan standard kkontinuerligt och pulserande läge för bättre prestanda i bullriga miljöer
3 Signalstyrka: Tryck kort för att växla mellan hög för maximal signalstyrka eller låg för bättre batterieffektivitet
4 Slå på/stänga av: Tryck i 2 sekunder för att slå på/stänga av sändaren
5 Volym: Tryck kort för att växla mellan låg, hög och tyst volymnivå
6 Högtalare (ton anger anslutningskvalitet)
7 Batterifackets lucka

Användningsområden Mottagarinställning Sändarinställning Obs!
Lokaliserar strömförande 50/60 Hz-kablar	Strömläge 50 Hz eller 60 Hz	Ingen sändare behövs	Mottagaren kommer att upptäcka signal från all strömförande 50/60 Hz-kabel Avsnitt 3.2
Identifiera läge för alla metalledningar: rör*, strömförande och icke strömförande kabel	Radioläge		Mottagaren kommer att upptäcka flera ledningar som leder signalen Avsnitt 3.3 & 3.4
	33 kHz	Induktionsläge
Spåra enskilda rör* eller kabel (endast icke strömförande kabel)	33 kHz	Direkt anslutning för testkablar	Mottagaren detekterar endast signal från enskild kabel/rör som är ansluten till sändaren Avsnitt 3.5 & 3.6
		Klämma

* Spårning av icke-metalliska rör och ledningar är möjlig efter att du har satt i dragfjäder eller kabel i metall

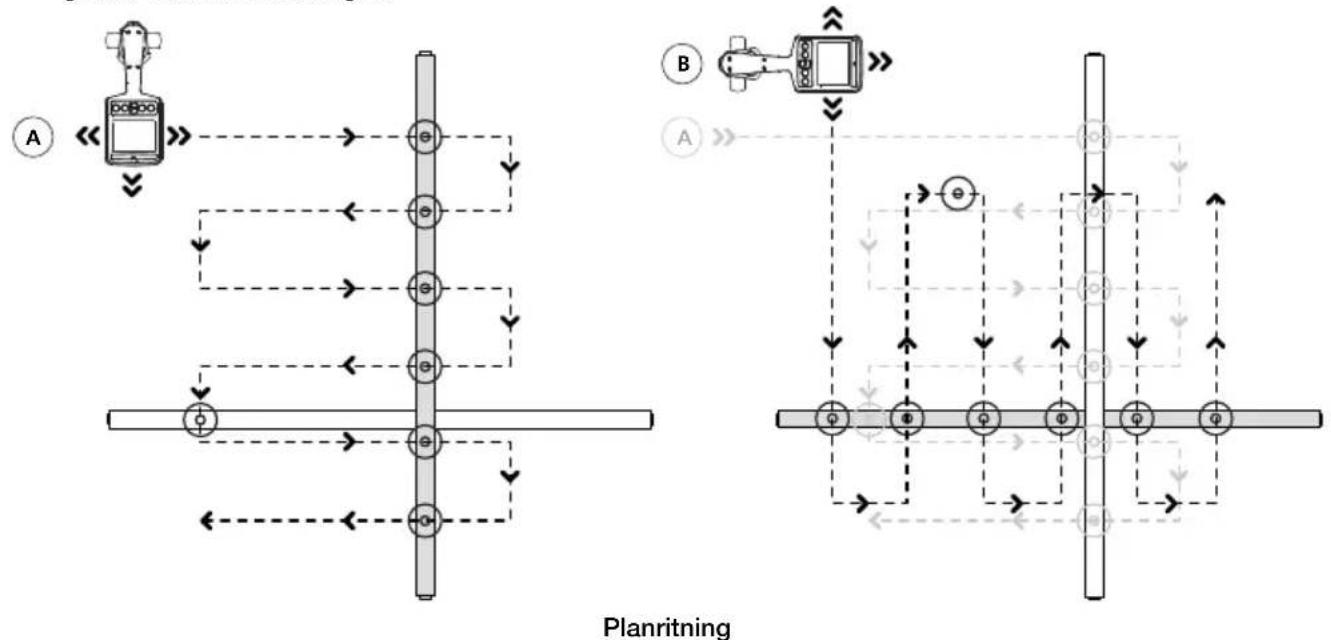

3.1 Allmänna spårningstekniker för alla typer av användning

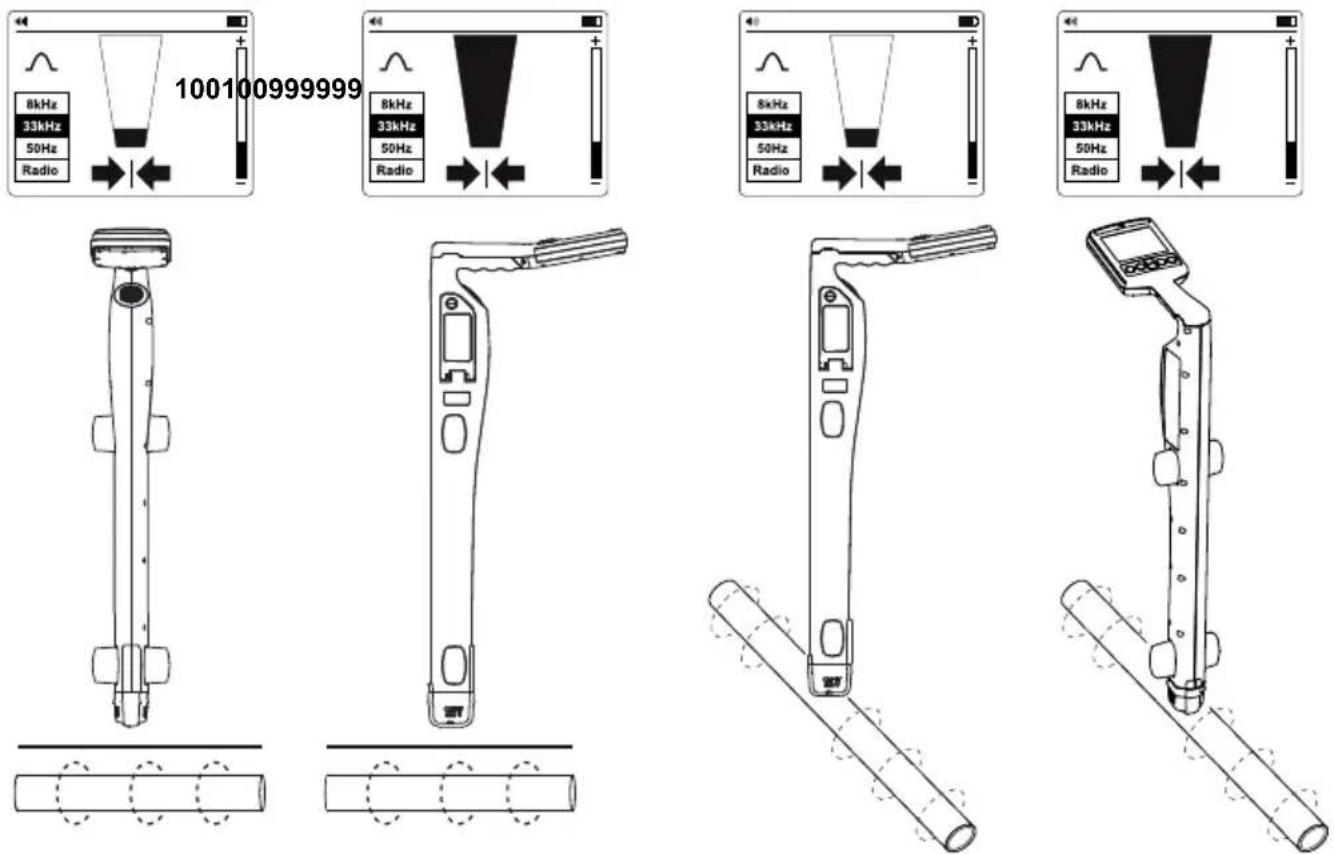

Lokalisering med mottagaren

1. Slå på mottagaren genom att trycka på strömbrytaren i två sekunder. Välj önskad lokaliseringsfrekvens. Håll mottagaren vertikalt.
2. Justera känsligheten med hjälp av knapparna “+/-” så att stapeldiagrammet precis börjar visa en viss rörelse. Känslighetskontrollen bör vara vid eller nära maximal känslighet.
3. Håll mottagaren vertikalt och framför dig, gå över området som ska kontrolleras och följ sedan i ett rutmönster.

Observera att det inte hörs något ljud från högtalaren förrän mätaravläsningen är över full skala cirka 10%.

Observera att föremål vinkelrätt mot mottagaren inte kommer att upptäckas (vita föremål i ritningarna A och B). Mottagaren kommer att upptäcka objekt som är parallella eller under vinkel (gråa objekt i ritningarna A och B). Efter att ha utfört den initiala rutnätssökningen som visas i ritning A, upprepa rutnätssökningen i 90 grader som visas i ritning B.
