BRUKSANVISNING UAT505EUR Beha-Amprobe

5.1 Byte av batteri....20

1. SPECIFICATIONER....21

1. FÖRSIKTIGHETS- OCH SÄKERHETSÅTGÄRDER

SYMBOLER

5.1. Byte av batteri

UAT-505-EUR Lokalisator for installasjon under bakken

Bruksanvisning

Begrenset garanti og ansvarsbegrensning

Beha Amprobe-produktet skal være uten feil i materiale og utførelse i to år fra kjøpsdatoen med mindre lokale lover krever noe annet. Denne garantien dekker ikke sikringer, éngangsbatterier eller skader som skyldes uhell, vanskjøtsel, misbruk, endring, forurensning, eller unormale driftsforhold eller håndtering. Forhandlere har ikke rett til å forlenge garantier på vegne av Beha-Amprobe. For å få service i garantiperioden må du returnere produktet med kjøpsbevis til et autorisert Beha-Amprobe-servicesenter eller til en Beha-Amprobe-forhandler eller -distributør. Se avsnittet Reparasjon for mer informasjon. DENNE GARANTIEN ER DITT ENESTE BOTEMIDDEL. ALLE ANDRE GARANTIER – ENTEN DIREKTE, INDIREKTE ELLER LOVBESTEMTE – INKLUDERT UNDERFORSTÅTTE GARANTIER OM EGNETHET FOR ET SPESIELT FORMÅL ELLER SALGBARHET, FRASKRIVES HERVED. PRODUSENTEN SKAL IKKE VÆRE ANSVARLIG FOR SPESIELLE, INDIREKTE, TILFELDIGE SKADER ELLER F∅LGESKADER ELLER TAP, UANSETT ÅRSAK ELLER TEORI. Siden noen stater eller land ikke tillater fraskrivelse eller begrensning av en garanti eller av tilfeldige skader eller følgeskader, er det mulig at denne ansvarsbegrensningen ikke gjelder for deg.

Reparasjon

Alle Beha-Amprobe-verktøy som returneres for reparasjon eller kalibrering, enten dekket under garanti eller ikke, skal ha følgende vedlagt:ditt navn, bedriftens navn, adresse, telefonnummer og kjøpsbevis. Du bør også vedlegge en kort beskrivelse av problemet eller tjenesten som er ønsket og inkludere prøveledningene med måleren. Utgifter for reparasjon eller utskifting utenfor garanti skal betales via sjekk, postanvisning, kredittkort med utløpsdato, eller en kjøpsordre utstedt til Beha-Amprobe.

Reparasjon og utskifting under garanti – Alle land

Les garantierklæringen og kontroller batteriet før du ber om reparasjon. I garantiperioden kan eventuelle defekte testverktøy returneres til Beha-Amprobe-distributøren for bytte mot samme eller lignende produkt. Se under «Where to Buy» på beha-amprobe.com for en liste over distributører nær deg. I USA og Canada kan enheter for reparasjon og utskifting under garanti også sendes til et Amprobe-servicesenter (se adressen under).

Reparasjon og utskifting utenfor garanti – Europa

I Europa kan enheter utenfor garanti kan erstattes av Beha-Amprobe-forhandleren mot betaling. Se under «Where to Buy» på beha-amprobe.com for en liste over distributører nær deg.

Beha-Amprobe

Divisjon og reg. varemerke tilhørende Fluke Corp. (USA)

* (Kun korrespondanse – ingen reparasjon eller utskifting er tilgjengelig fra denne adressen. Europeiske kunder besta kontakt med forhandleren.)

**enkelt kontaktadresse i E∅S Fluke Europe BV

INNHOLD

1. FORHOLDSREGLER OG SIKKERHETSTILTAK....2
2. SETTETS DELER ....4

2.1 Esken inneholder 4
2.2 Kontroller og skjerm på UAT-600-RE mottaker 5
2.3 Varsler på UAT-600-RE mottaker 8
2.4 Kontroller og skjerm på UAT-500-TE sender 9
2.5 SC-600-EUR signalklemme....9

1. HOVEDSAKELIGE BRUKSOMRÅDER....10

3.1 Generelle sporingsteknikker for alle bruksområder....10
3.2 Strømmodus 50/60 Hz - Passiv lokalisering av strømførende kabler og strømledninger ....11
3.3 Radiomodus – passiv lokalisering av installasjoner....12
3.4 Induksjonsmodus – lokalisere installasjoner....12
3.5 Modus med direkte prøveledningsforbindelse – Spore individuelt rør eller kabel ....14
3.6 Signalklemmetilbehør – spore individuelt rør eller kabel 17

1. SPESIELLE BRUKSOMRÅDER....18

4.1 Lokalisering av ikke-metalliske rør og avløpsrør 18
4.2 Ta dybdemålinger 18
4.3 Avanserte lokaliseringsteknikker – bytte med to personer....18

1. VEDLIKEHOLD....20

5.1 Bytte av batteri 20

1. SPESIFIKASJONER....21

1. FORHOLDSREGLER OG SIKKERHETSTILTAK

SYMBOLER

	Forsiktig! Se forklaringen i denne håndboken.
	ADVARSEL: FARLIG SPENNING. Fare for elektrisk støt.
	Se brukerdokumentasjonen.
	Utstyret er beskyttet med dobbeltisolasjon eller forsterket isolasjon.
[K43K]	Bare for strømløse systemer.
[6W0Z]	Jording.
[2893]	Batteri.
[HCH2]	Sertifisert av CSA Group etter nordamerikanske sikkerhetsstandarder.
	I samsvar med europeiske direktiver.
[43V8]	I samsvar med relevante sørkoreanske EMC-standarder.
	I samsvar med relevante australske standarder.
	Dette produktet oppfyller merkekravene til WEEE-direktivet. Den merkede etiketten indikerer at du ikke skal kaste dette elektriske/elektroniske produktet i husholdningsavfall. Produktkategori: Med henvisning til utstyrstypene i WEEE-direktivet vedlegg I er dette produktet klassifisert som et kategori 9-produkt, «Overvåknings- og kontrollinstrument». Ikke kast dette produktet som usortert restavfall.

SIKKERHETSINFORMASJON

Produktet er i samsvar med:

• UL/IEC 61010-1, CAN/CSA C22.2 No. 61010-1, forurensningsgrad 2, UAT-600-RE mottaker: Målekategori CAT IV 600 V MAX
• IEC 61010-2-033
  • IEC 61010-031 (prøveledninger)
  • EMC IEC 61326-1

MÅLEKATEGORI IV (CAT IV) er utstyr installert på eller i nærheten av utgangspunktet til strømforsyningen til en bygning, mellom bygningsinngangen og hovedfordelingskortet. Slikt utstyr kan omfatte strømmålere og primære overstrømsvern.

CENELEC-direktiver

Instrumentet er i samsvar med CENELECs Lavspenningsdirektiv 2014/35/EU og Direktiv om elektromagnetisk kompatibilitet 2014/30/EU.

⚠️⚠ Advarsler: Les før bruk

Unngå fare for elektrisk støt eller personskade:

• Bruk bare produktet som spesifisert i denne håndboken, eller så kan beskyttelsen som instrumentet gir svekkes.
• Unngå å arbeide alene, slik at andre kan hjelpe hvis nødvendig.
• Test på en kjent signalkilde innenfor produktets nominelle spenningsområde både før og etter bruk for å sikre at produktet er i god funksjonell stand.

- Ikke bruk produktet i nærheten av eksplosiv gass, damp eller i fuktige eller våte omgivelser som overskrider IP54-klassifisering i henhold til IEC 60529.

- Inspiser produktet før bruk, og ikke bruk det hvis det virker skadet. Se etter sprekker eller plast som mangler. Kontroller spesielt isolasjonen rundt kontaktene.

- Inspiser prøveledningene før bruk. Ikke bruk hvis isolasjonen er skadet eller metall er eksponert.

- Ikke bruk produktet hvis det svikter. Beskyttelse kan være svekket. Hvis du er i tvil tar du produktet til service.

- Produktet skal kun repareres av kvalifisert servicepersonell.

- Vær ekstremt forsiktig når du arbeider i nærheten av nakne ledere eller samleskinner. Kontakt med lederen kan føre til elektrisk støt.

- Ikke hold produktet noe sted over sperren.

- Ikke påfør over merkespenningen og CAT-klassifiseringen som står på produktet mellom kontaktene eller mellom enhver kontakt og jording.

- Koble prøveledningene fra produktet før du åpner produktets deksel eller batteridekselet.

- Bruk aldri produktet när batteridekselet er tatt av eller kabinettet er åpent.

- Vær forsiktig når du arbeider med spenning over 30 V vekselstrøm effektivverdi, 42 V vekselstrøm spissverdi eller 60 V likestrøm. Disse spenningene utgjør en risiko for støt.

- Ikke forsøk å måle koble til en krets med en spenning som kan overstige den maksimale rekkevidden til produktet.

- Bruk riktige kontakter, funksjoner og verdiområder for målingene du skal ta.

- Ved bruk av alligatorklemmer må du holde fingrene bak fingervernet.

- Bruk bare nøyaktig erstatningssikring og spesifiserte reservedeler.

- For å unngå feilmålinger som kan føre til elektrisk støt og/eller skade må du skifte batteriene så snart indikatoren for lavt batterinivå vises. Kontroller produktet med en kjent kilde før og etter bruk.

- Bruk bare 6 stk. AA-batterier for UAT-600-RE mottaker og bare 4 stk. D-batterier for UAT-500-TE sender, riktig installert i batterirommet, for å gi strøm til produktet. (Se del 5.1: Bytte av batteri.)

- Ved reparasjon skal kun reservedeler som er beregnet for reparasjon av bruker benyttes.

- Pass på at du er i samsvar med lokale og nasjonale sikkerhetsforskrifter. Bruk personlig verneutstyr for å hindre skade fra støt og lysbueeksplosjoner der farlige spenningsførende ledere er utsatt.

- Kun for bruk av kompetente personer.

- Følg batteriprodusentens anvisninger om vedlikehold.

- Ikke bruk produktet til å se etter fravær av spenning. Bruk en spenningstester i stedet.

2. SETTETS DELER

2.1 Esken inkluderer:

	UAT-505-EUR
UAT-600-RE mottaker	1
UAT-500-TE sender 1
CC-UAT-500-EUR bæreveske	1
TL-UAT-500 sett med prøveledninger* 1
Bruksanvisning 1
1,5 V AA (IEC LR6)-batterier (mottaker) 6
1,5 V D (IEC LR20)-batterier (sender) 4

*TL-UAT-500 sett med prøveledninger inkluderer:

• Grønn prøveledning med avtagbar grønn alligatorklemme
• Grå prøveledning med permanent festet grå alligatorklemme
• Jordstake

Ekstrautstyr Beskrivelse
SC-600-EUR Signalklemme
TL-600-25M	Skjøteprøveledning, 25 m (80 tommer)

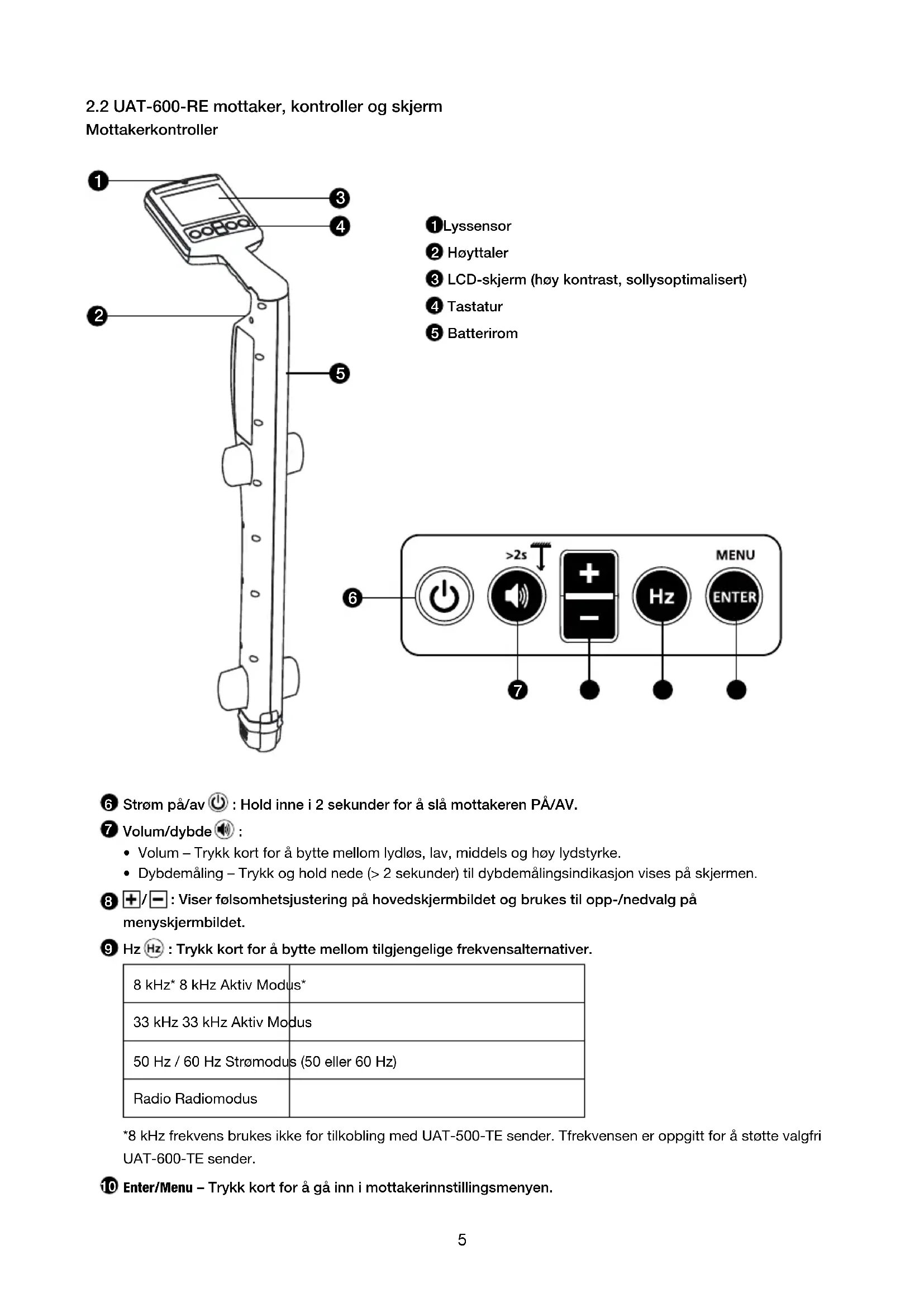

2.2 UAT-600-RE mottaker, kontroller og skjerm Mottakerkontroller

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Lyssensor Høyttaler LCD-skjerm (høy kontrast, sollysoptimalisert) Tastatur Batterirom >2s MENU Hz ENTER

6 Strøm på/av ⏻ : Hold inne i 2 sekunder for å slå mottakeren PÅ/AV.
7 Volum/dybde :

• Volum – Trykk kort for å bytte mellom lydløs, lav, middels og høy lydstyrke.
• Dybdemåling – Trykk og hold nede (> 2 sekunder) til dybdemålingsindikasjon vises på skjermen.

8 +/—: Viser følsomhetsjustering på hovedskjermbildet og brukes til opp-/nedvalg på menyskjermbildet.

9 Hz Hz : Trykk kort for å bytte mellom tilgjengelige frekvensalternativer.

8 kHz* 8 kHz Aktiv Modus*
33 kHz 33 kHz Aktiv Modus
50 Hz / 60 Hz Strømodus (50 eller 60 Hz)
Radio Radiomodus

*8 kHz frekvens brukes ikke for tilkobling med UAT-500-TE sender. Tfrekvensen er oppgitt for å støtte valgfri UAT-600-TE sender.

10 Enter/Menu – Trykk kort for å gå inn i mottakerinnstillingsmenyen.

Mottakerskjerm

Mottakeren har en sollysoptimalisert svart-hvit LCD-skjerm med høy kontrast. Den har også en funksjon for automatisk baklys som aktiveres i mørke områder for optimal visning.

1 2 3 4 5 + 8kHz 33kHz 50Hz Radio 500 - 6 7 8 9

①Høyttalervolum
② Lokaliseringsmodusindikator
③ Signalnivå – spissverdiindikator
4 Signalnivå – nummervisning (0–999 tilsvarer 0–99,9 %)
5 Batteristatusindikator
6 Signallokalingsfrekvens
7 Venstre og høyre piler
8 Signalnivå - søylediagram
9 Følsomhetsinnstillingsindikator

Venstre og høyre piler

Disse pilene indikerer avstand fra kabelens plassering. Både venstre og høyre pil vises når du er akkurat over kabelen.

En solid pil indikerer at du er svært nær eller ved kabelens plassering.

En kraftig skyggelagt pil indikerer at du nærmer deg kabelens plassering.

Sett opp mottakeren før bruk ved å slå på enheten og trykke «ENTER/MENU»-knappen. Innstillingsmenyvisningen vises.

• Bruk knappene « + / ← for å bla opp og ned i menyen.
• Trykk «ENTER» for å endre innstillingen til en funksjon.
• For å avslutte blar du ned til «Avslutt» og trykker «ENTER».

Fra innstillingsmenyen kan du velge:

1. Antennekonfigurasjon - ∧ spissverdi eller ∨ null
2. Målinger – imperisk (0'00") eller metrisk (0,00 m)
3. Finne frekvens for strømmodus - 50 Hz eller 60 Hz

Obs: Noen valg er kanskje ikke tilgjengelige i alle moduser. Hvis det ikke er tilgjengelig, blir ikonet erstattet av ——.

0.00m0'00" 50Hz60Hz Exit Enter

Antennekonfigurasjoner

	Toppsignal med venstre/høyre piler. Denne konfigurasjonen er tilfredsstillende for generelle lokaliseringsformål.
	Nullsignal med venstre/høyre piler. Denne konfigurasjonen gir et skarpt nullsignal over linjen men er mindre nøyaktig enn i spissmodus. Dette er nyttig for å spore lange linjer, da det skarpe nullsignalet er lett å spore.

Bruke nullmodus

Velg nullmodus ved å slå på enheten og trykke «ENTER» for å få tilgang til innstillingsmenyen.

Velg og gå ut av innstillingsmenyen. Søylediagrammet viser nå et minimumsignal over linjen.

Venstre/høyre piler indikerer også plasseringen til linjen.

8kHz 33kHz 50Hz Radio 999 100 999 8kHz 33kHz 50Hz Radio 999 8kHz 33kHz 50Hz Radio 999 100 8kHz 33kHz 50Hz Radio 999

Obs: Bruk nullmodus med forsiktighet, da den ikke er like nøyaktig som spissmodus. Nullmodus er nyttig for å oppdage den omtrentlige plasseringen til en linje när du sporer over en lang avstand.

2.3 Varsler på UAT-600-RE mottaker

Skjermvarsler

Disse varslene vises på høyre på skjermen og kan dukke opp när som helst.

Service	Indikerer at enheten ikke er kalibrert. Dette er vanligvis en fabrikkinnstilling. Du bør ta kontakt med service.
Lite batteri	Indikerer mindre enn 10 % gjenværende batteri.
Signalover-belastning	Indikerer at signalet er for stort til å behandle riktig. Det vil ikke føre på skade i elektronikken, men målinger vil bli påvirket. Denne tilstanden er svært uvanlig.
Batteri svært lavt	Når dette ikonet vises, er batterispenningen så lav at det ikke er mulig å bruke lokalisatoren. Bytt ut eller lad opp batteriene for å fortsette.

8kHz 33kHz 50/60Hz Radio 501

Dybdemålingsrelaterte varsler

Disse varslene er knyttet til dybdemålinger og vises bare i delen med dybdeoppslagskjermen.

8kHz 33kHz 50Hz Radio 457

Dybderelaterte varsler

Signal unormalt	Det er ikke mulig å beregne dybden, fordi signalet har for mye støy eller er for svakt eller for sterkt.
Signal over hodet	Det er ikke mulig å beregne dybde på grunn av et sterkt signal som utstråles ovenfra (dvs. en kabel som ligger over).
Grunn installasjon	Enheten har oppdaget en grunn installasjon (mindre enn 10 cm). Vær forsiktig ved utgravning.

2.4 Kontroller og skjerm på UAT-500-TE sender Senderkontroller

I mange situasjoner er det heller ikke mulig å få tilgang til en kabel for å lage elektrisk kontakt, eller så er det ikke trygt å lage det. Det valgfri signalklemmetilbehøret utgjør en effektiv og sikker metode å påføre et lokaliseringssignal på en kabel slik at senderen kan indusere et signal gjennom isolasjonen i ledningene eller rørene. Klemmen virker på lukkede kretser med lav impedans.

1 Kontakter for direkte prøveledningstilkobling (bare strømløse systemer) og signalklemme
2 Puls/kontinuerlig: Trykk et øyeblikk for å skifte mellom standard Kontinuerlig og Pulserende modus for bedre ytelse i miljøer med høyt støy
3 Signalstyrke: Trykk et øyeblikk for å skifte mellom Høy for maksimal signalstyrke eller Lav for bedre batterieffektivitet
4 Strøm PÅ/AV: Hold inne i 2 sekunder for å slå senderen PÅ/AV
5 Volum: Trykk et øyeblikk for å skifte mellom lavt, høyt og lydløst volumnivå
6 Høyttaler (tonen indikerer tilkoblingskvalitet)
7 Batterihusdeksel

Bruksområde Mottakerinnstilling Senderinnstilling Obs
Lokalisering av strømførende 50/60 Hz-kabler som fører strøm	Strømmodus 50 Hz eller 60 Hz	Ingen sender kreves	Mottakeren vil registrere signal fra en hvilken som helst 50/60 Hz-kabel som fører strømDel 3.2
Identifiserer plasseringen til alle metallverktøy: rør*, strømførende og strømløse kabler	Radiomodus		Mottakeren vil oppdage flere installasjoner som fører signaletDel 3.3 og 3.4
	33 kHz	Induksjonsmodus
Sporing av individuelle rør* eller kabel (kun strømløse kabler)	33 kHz	Direkte prøveledningsforbindelse	Mottakeren vil bare registrere signal fra individuell kabel/rør koblet til senderenDel 3.5 og 3.6
		Klemme

*Det er mulig å spore ikke-metalliske rør og ledningsrør etter at metalltrekkebånd eller kabel er satt inn

3.1 Generelle sporingsteknikker for alle bruksområder

Lokalisere med mottaker

1. Slå på mottakeren ved å holde inne strømknappen i to sekunder. Velg ønsket lokaliseringsfrekvens. Hold mottakeren vertikalt.
2. Juster følsomheten med knappene «+/-», slik at søylediagramlesningen akkurat begynner å vise litt bevegelse. Følsomhetskontrollen skal være ved eller nær maksimal følsomhet.
3. Hold mottakeren vertikalt og foran kroppen din, og gå over området som skal kontrolleres i et rutemønster.

Merk at det ikke kommer lyd fra høyttaleren før måleravlesningen er over full skala, ca. 10 %.

Merk at objekter som står vinkelrett på mottakeren ikke vil registreres (hvite gjenstander i tegninger A og B). Mottakeren vil oppdage gjenstander som er parallelle eller under vinkelen (grå gjenstander i tegninger A og B). Når du har utført grunnleggende rutesøk, som vist på tegning A, gjentar du rutesøket i 90 grader, som vist på tegning B.
