BRUGSANVISNING UAT505EUR Beha-Amprobe

- Sjekk prøveledningene for kontinuitet. Bytt ut ødelagte prøveledninger før du bruker produktet.

- Når du gjør elektriske koblinger til UAT-500-TE sender, må du koble til den svarte prøveledningen til jord før du kobler den røde prøveledningen til strømførende krets. Når du kobler fra, må du koble fra den strømførende prøveledningen før du kobler fra prøveledningen for jord.

- Bruk kun prøveledningene som følger med produktet.

- Ta ut batteriene hvis produktet ikke skal brukes over lengre tid eller hvis det skal lagres i temperaturer over 60 °C). Hvis batteriene ikke er fjernet, kan batterilekkasje skade produktet.

En lett skyggelagt pil indikerer at du er langt fra kabelens plassering.

Mottakeroppsett

3.5 Direkte prøveledningsforbindelsesmodus – spore individuelt rør eller kabel

Direkte tilkobling med prøveledninger er den mest pålitelige metoden for å spore en individuell kabel eller rør.

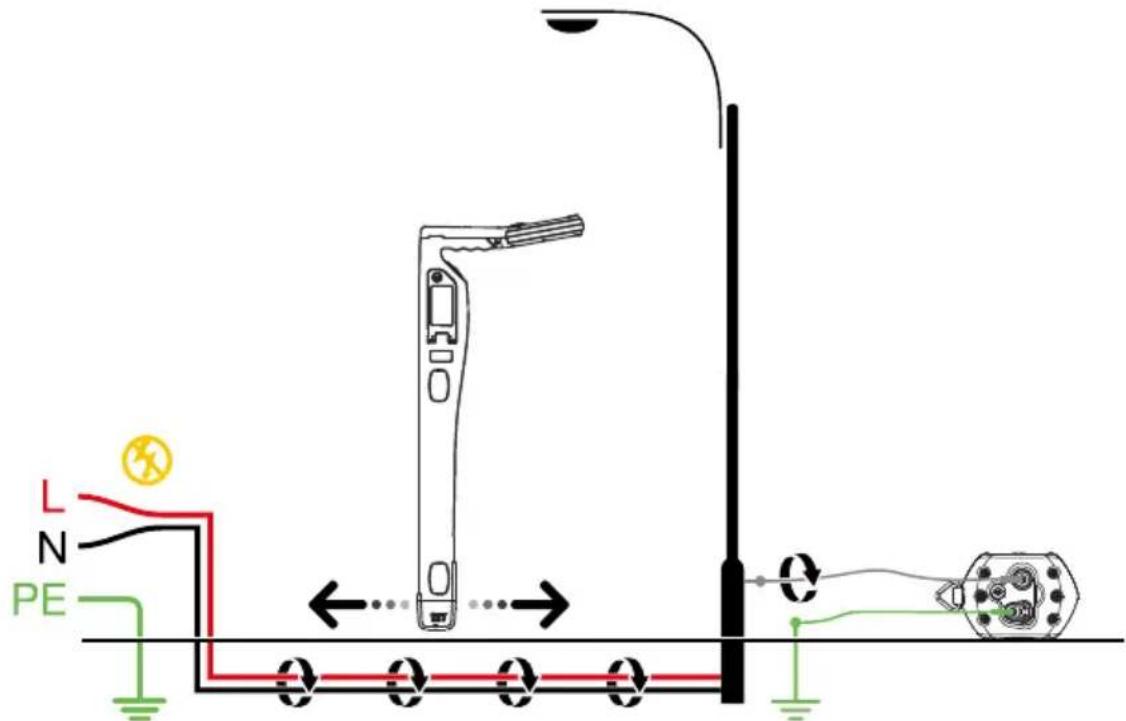

ADVARSEL

• Bare autorisert personell skal foreta tilkoblinger til kabler.
• Senderen kan KUN kobles til strømløse ledninger eller rør.
• Ikke rør metaldelene til tilkoblingsklemmene når du kobler til linjen eller når senderen er på, da de kan overstige 30 V spissverdi.

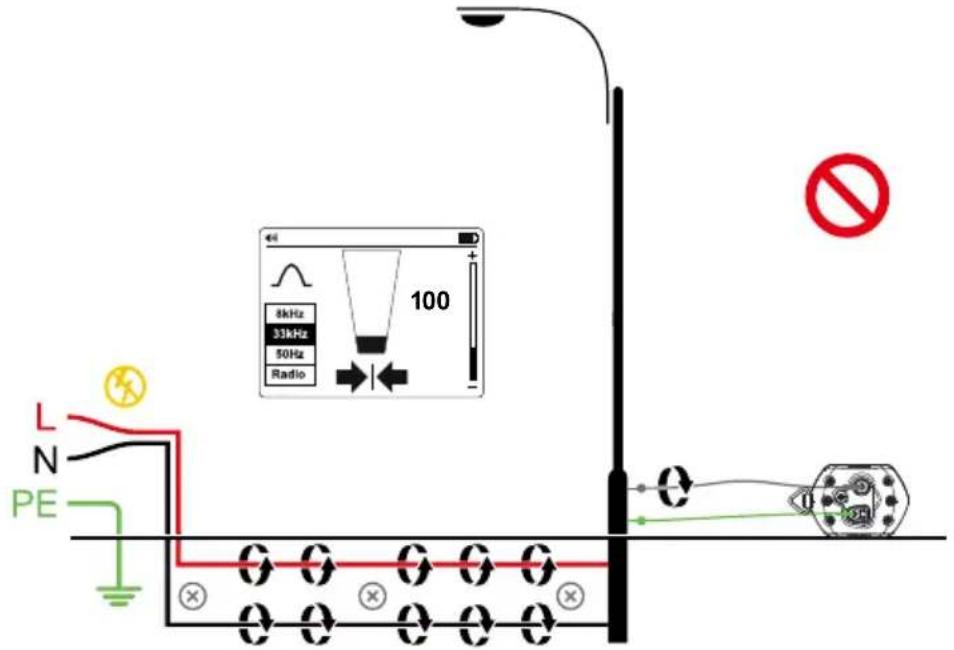

• For skjermede kabler må du alltid koble til mantelen på kabelen. Mantelen stopper sporingssignalet dersom senderen er koblet til en av de interne ledningene.

L N PE

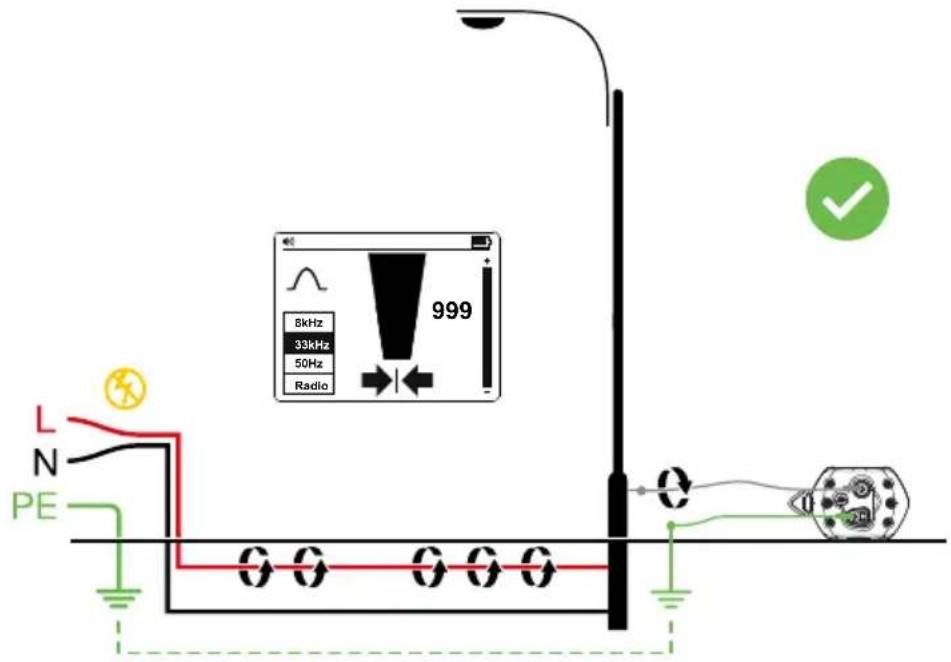

Unngå problemer med signalannullering med en separat jordforbindelse

Direkte prøveledningsforbindelsesmodus – lokalisere med mottaker

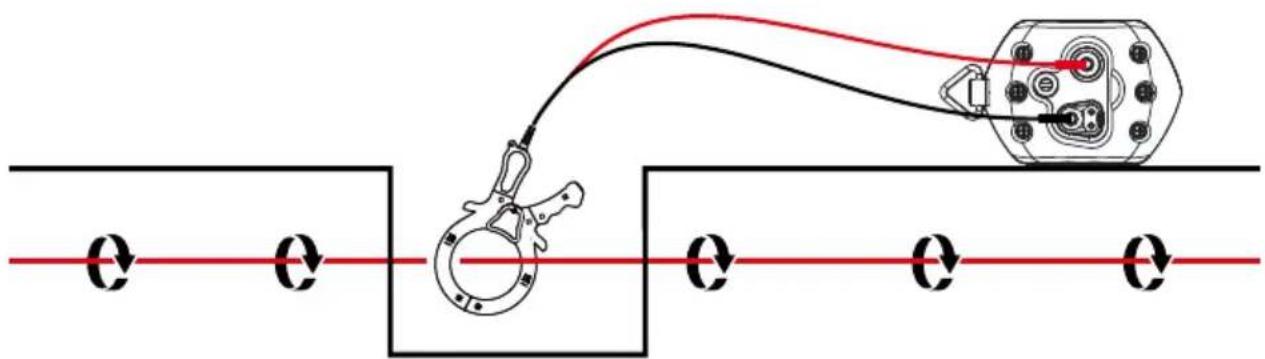

3.6 Signalklemmetilbehør – spore individuelt rør eller kabel

8kHz 33kHz 50/60Hz Radio 500

UAT-500-EUR lokalisator kan indirekte spore ikke-metalliske ledningsrør og rør.

1. Sett trekkebånd eller ledning inn i ledningsrøret eller røret. For kloakkledninger bruker du kloakkrensemaskinen til å sette inn en rengjøringskabel.
2. Følg trinnene som står beskrevet i Direkte prøveledningsforbindelsesmodus – spore individuelt rør eller kabel del 3.5. Koble den grå prøveledningen til trekkebändet eller avløpskabelen.

Begrænset garanti og Ansvarsbegrænsning

For dit Amprobe-produkt gives der to års garanti for materielle eller produktionsmæssige defekter fra købsdatoen, undtagen hvis den lokale lovgivning foreskriver andet. Denne garanti dækker ikke sikringer, batterier eller ødelæggelser forårsaget af ulykker, forsømmelighed, misbrug, ændring, forurening eller unormal betjening eller håndtering. Forhandlere er ikke autoriseret til at udvide enhver garanti på vegne af Beha-Amprobe. Ved anmodning om garanti undergarantiperioden, skal produktet indsendes sammen med købskvitteringen til et autoriseret Beha-Amprobe kundeservicecenter eller til en Beha-Amprobe forhandler eller distributør. Se afsnittet om reparation for yderligere oplysninger. NÆRVÆRENDE GARANTI ER DERES ENESTE RETSMIDDEL. ALLE ANDRE GARANTIER - ENTEN UDTRYKT, IMPLICIT ELLER PÅBUDT - HERUNDER IMPLICITTE GARANTIER FOR EGNETHED TIL ET BESTEMT FORMÅL ELLER SALGBARHED, FRASIGES HERMED. FABRIKANTEN ER IKKE ANSVARLIG FOR ENHVER SPECIELLE, INDIREKTE, TILFÆLDIGE ELLER EFTERF∅LGENDE SKADER ELLER TAB, FORÅRSAGET AF HVILKEN SOM HELST GRUND ELLER TEORI. Da udelukkelse og begrænsning af underforstået garanti og af ansvar for tilfældig og følgeskade er ulovlig i visse stater og lande, gælder ovenstående fraskrivelse af erstatningspligt muligvis ikke Dem.

Reparationer

Alle Beha-Amprobe værktøjsprodukter, som returneres for garantireparation eller reparation uden for garanti eller for kalibrering bør være ledsaget af følgende:dit navn, virksomhedens navn, adresse, telefonnummer og købskvittering. Vedlæg også en kort beskrivelse af problemet eller den anmodede tjeneste, og vedlæg testkablerne med måleinstrumentet. Gebyrer for reparation eller udskiftning af dele uden for garanti kan betales med en check, en postanvisning, et kreditkort med udløbsdato eller en købsordre udstedt til Beha-Amprobe.

Reparation og udskiftning af dele under garanti – Alle lande

Læs venligst garantibetingelserne og kontroller dit batteri, inden du anmoder om reparation. Under garantiperioden kan ethvert defekt testværktøj returneres til din Beha-Amprobe distributør for erstatning med det samme eller et lignende produkt. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com. I USA og Canada kan enheder for reparation og udskiftning under garanti også indsendes til et Amprobe servicecenter (se nedenstående adresse).

Reparation eller udskiftning af dele uden for garanti – Europa

Inden for Europa kan enheder uden for garanti erstattes af din Beha-Amprobe distributør for et nominelt gebyr. Du kan finde en liste over distributører i dit område i afsnittet "Hvor kan jeg købe" på beha-amprobe.com.

Beha-Amprobe

Division og registreret varemærke tilhørende Fluke Corp. (USA)

Tyskland* Storbritannien Holland - Hovedkontor**

In den Engematten 14 52 Hurricane Way BIC 1

79286 Glottertal Norwich, Norfolk 5657 BX Eindhoven

*(kun korrespondance – ingen reparation eller udskiftning tilgængelig fra denne adresse. Europæiske kunder bedes kontakte deres forhandler.)

**central kontaktadresse i EEA Fluke Europe BV

INDHOLD

1. FORHOLDSREGLER OG SIKKERHEDSFORANSTALTNINGER....2
2. SÄETTETS DELE....4

2.1 Din forsendelsespakke skal indeholde 4
2.2 UAT-600-RE modtager Knapper og display .... 5
2.3 UAT-600-RE modtager Advarsler....8
2.4 UAT-500-TE sender Knapper og display 9

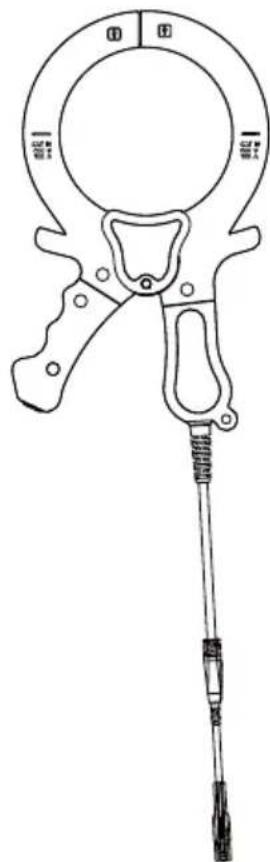

2.5 SC-600-EUR Signalklemme 9

1. DE VIGTIGSTE ANVENDELSESOMRÅDER....10

3.1 Generelle sporingsteknikker til alle anvendelser.... 10
3.2 Strømtilstand 50/60 Hz - Passiv lokalisering af strømførende kabler og højspændingsledninger ....11

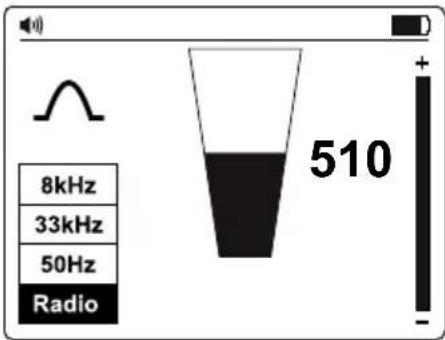

3.3 Radiotilstand – Passiv lokalisering af forsyningslinjer 12

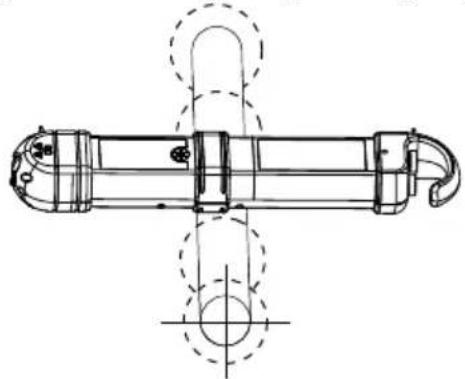

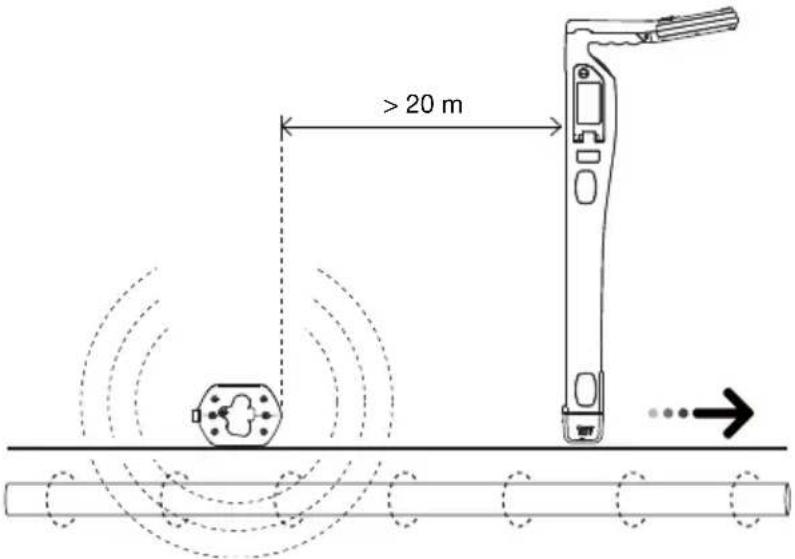

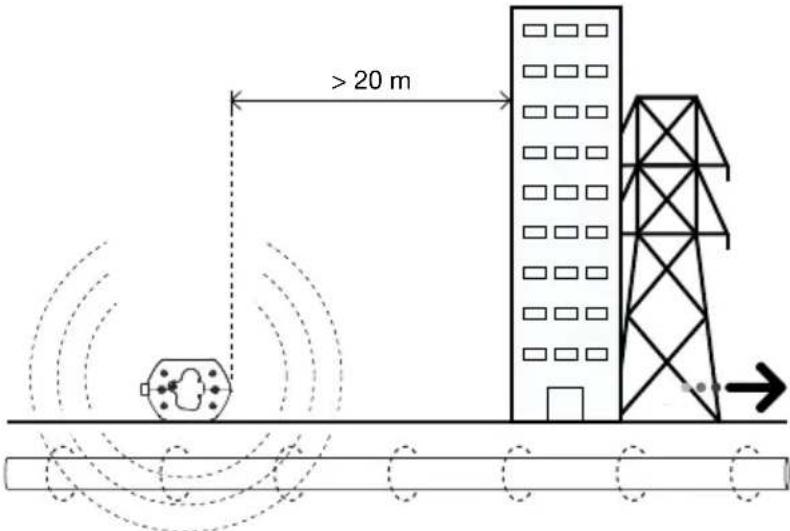

3.4 Induktionstilstand – Lokalisering af forsyningslinjer 12
3.5 Direkte tilslutning af testkabel - Sporing af individuelle rør eller kabler....14
3.6 Signalklemmetilbehør – Sporing af individuelle rør eller kabler 17

1. SÄERLIGE ANVENDELSER....18

4.1 Lokalisering af ikke-metalliske rør og Kloakrør...... 18
4.2 Udførsel af dybdemålinger 18

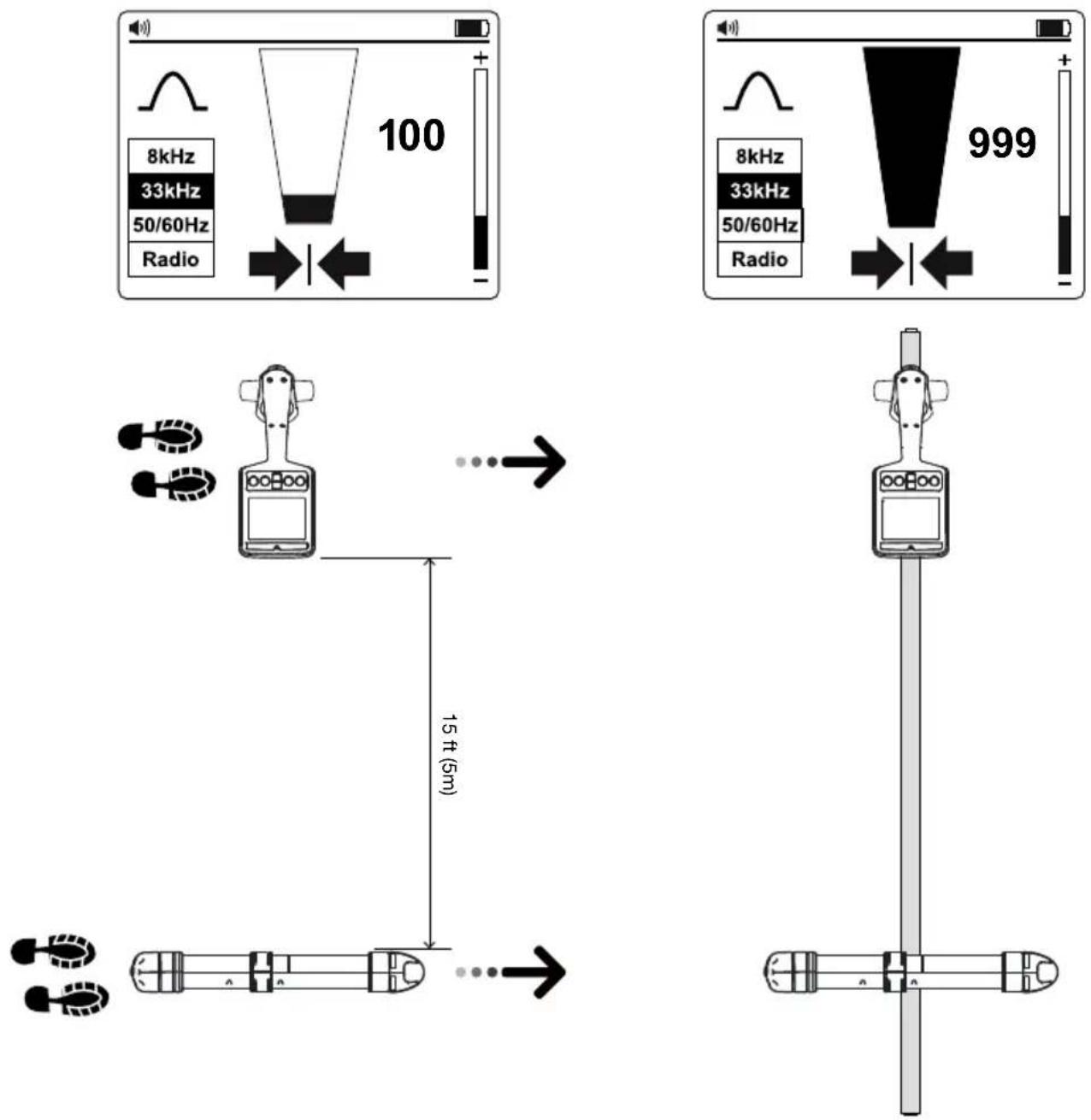

4.3 Avancerede lokaliseringsteknikker – To-personers bytte 18

1. VEDLIGEHOLDELSE ....20

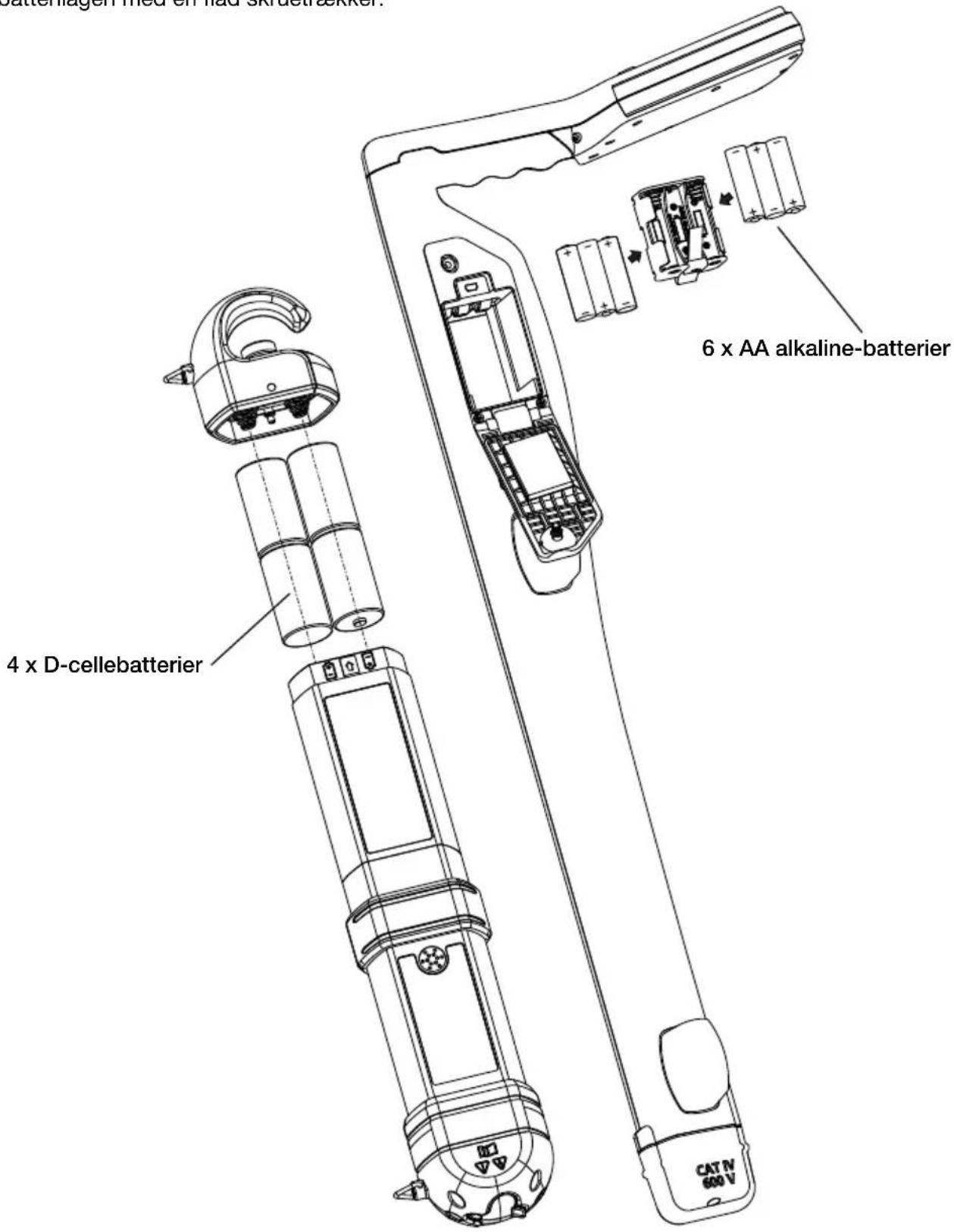

5.1 Udskiftning af batterier 20

1. SPECIFICATIONER....21

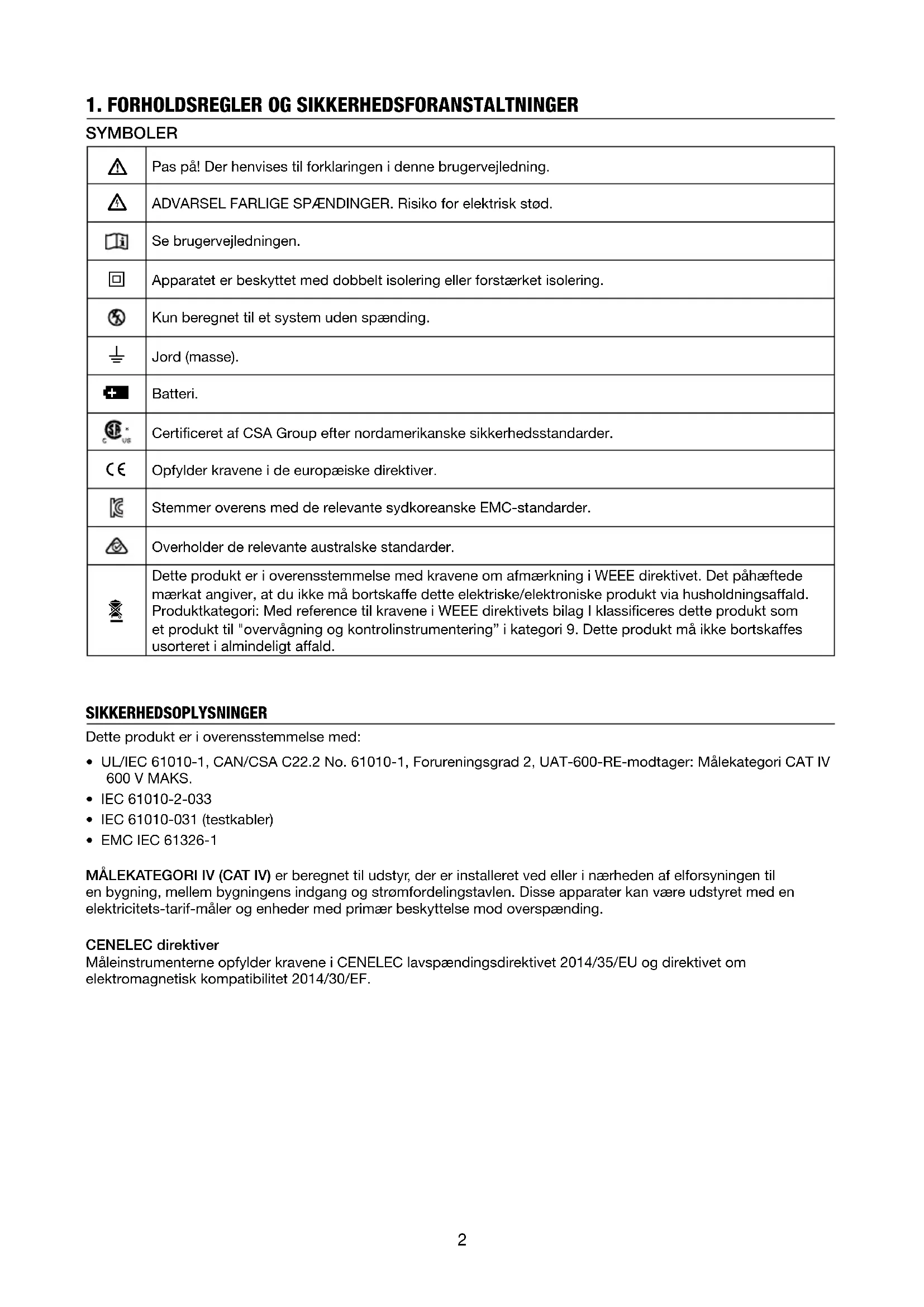

1. FORHOLDSREGLER OG SIKKERHEDSFORANSTALTNINGER

SYMBOLER

[03A2]	Pas på! Der henvises til forklaringen i denne brugervejledning.
[23BC]	ADVARSEL FARLIGE SPÆNDINGER. Risiko for elektrisk stød.
[24H7]	Se brugervejledningen.
[H2AH]	Apparatet er beskyttet med dobbelt isolering eller forstærket isolering.
[OKY8]	Kun beregnet til et system uden spænding.
	Jord (masse).
[20A4]	Batteri.
[46H3Z]	Certificeret af CSA Group efter nordamerikanske sikkerhedsstandarder.
[10A7]	Opfylder kravene i de europæiske direktiver.
[20SW]	Stemmer overens med de relevante sydkoreanske EMC-standarder.
[W3Z1]	Overholder de relevante australske standarder.
[09CZ]	Dette produkt er i overensstemmelse med kravene om afmærkning i WEEE direktivet. Det påhæftede mærkat angiver, at du ikke må bortskaffe dette elektriske/elektroniske produkt via husholdningsaffald. Produktkategori: Med reference til kravene i WEEE direktivets bilag I klassificeres dette produkt som et produkt til "overvågning og kontrolinstrumentering" i kategori 9. Dette produkt må ikke bortskaffes usorteret i almindeligt affald.

SIKKERHEDSOPLYSNINGER

Dette produkt er i overensstemmelse med:

• UL/IEC 61010-1, CAN/CSA C22.2 No. 61010-1, Forureningsgrad 2, UAT-600-RE-modtager: Målekategori CAT IV 600 V MAKS.
• IEC 61010-2-033
  • IEC 61010-031 (testkabler)
  • EMC IEC 61326-1

MÅLEKATEGORI IV (CAT IV) er beregnet til udstyr, der er installeret ved eller i nærheden af elforsyningen til en bygning, mellem bygningens indgang og strømfordelingstavlen. Disse apparater kan være udstyret med en elektricitets-tarif-måler og enheder med primær beskyttelse mod overspænding.

CENELEC direktiver

Måleinstrumenterne opfylder kravene i CENELEC lavspændingsdirektivet 2014/35/EU og direktivet om elektromagnetisk kompatibilitet 2014/30/EF.

⚠️⚠ Advarsler: Læs inden ibrugtagning

For at undgå elektrisk stød eller kvæstelser:

• Brug kun produktet som specificeret i denne brugervejledning. I modsat fald kan instrumentets beskyttelsesmekanismer være uden virkning.
• Undgå at arbejde alene, så du kan søge assistance, hvis det skulle være nødvendigt.
• Test på en kendt signalkilde indenfor produktets opgivne spændingsområde, både før og efter brug for at sikre, at produktet er i god stand.
• Produktet må ikke bruges i områder med eksplosive gasser eller damp, eller i fugtige eller våde omgivelser, der overskrider IP54-grænserne iht. IEC 60529.
• Efterse produktet inden brug, og brug ikke produktet, hvis det er beskadiget. Se efter revner eller manglende plastik. Vær særlig opmærksom på isoleringen omkring terminalerne.
• Kontroller terminalerne inden brug. De må ikke bruges, hvis isoleringen er beskadiget eller metallet er frit tilgængeligt.
• Kontroller terminalerne for gennemgang. Udskift beskadigede testkabler inden brug af produktet.
• Brug ikke produktet, hvis det ikke fungerer korrekt. Beskyttelsesanordningerne kan være forringet. Hvis du er i tvivl, bør du få produktet kontrolleret af en servicetekniker.
• Få kun produktet kontrolleret af en kvalificeret servicetekniker.
• Vær meget forsigtig, når du arbejder ved frie ledere eller busterminaler. Hvis du rører ved en fri leder, kan det medføre elektrisk stød.
• Hold ikke på produktet ud over fingerbeskyttelsen.
• Tilfør ikke mere end den nominelle spænding og CAT-angivelse, som er mærket på produktet imellem terminalerne eller imellem en terminal og jord.
• Fjern testkablerne fra produktet, inden du åbner produktets kabinet eller batteridæksel.
• Produktet må ikke betjenes med batteridækslet fjernet eller kabinettet åbent.
• Udvis forsigtighed, når du arbejder med spændinger på over 30 V AC RMS, 42 V AC PEAK eller 60 V DC. Disse spændinger udgør en risiko for elektrisk stød.
• Forsøg ikke at måle på noget kredsløb, som kunne overstige maksimumsområdet for produktet.
• Brug de korrekte terminaler, funktioner og måleområder.
• Hold fingrene bagved fingerbeskyttelsen på klemmerne, när du bruger alligatorklemmerne.
• Brug kun de specificerede sikringer og reservedele.
• Når du forbinder elektriske ledninger til UAT-500-TE senderen, skal du forbinde det sorte testkabel til jord, inden du forbinder det røde testkabel til det spændingspåtrykte kredsløb; og når du afbryder, skal du fjerne det strømførende teskabel før du fjerner jordkablet.
• For at undgå forkert aflæsning, som kan medføre elektrisk stød eller kvæstelser, skal du udskifte batteriet, så snart indikatoren for lavt batteri vises. Inden og efter brug skal du altid teste produktet ved en kendt spændingskilde.
• Brug kun 6 stk. AA-batterier til at strømforsyne UAT-500-RE modtager og kun 4 stk. D-batterier til UAT-600-TE sender, og sørg for at sætte dem korrekt i batterikammeret (se afsnit 5.1: Udskiftning af batterier).
• Brug kun de specificerede reservedele ved vedligeholdelse.
• De lokale og nationale sikkerhedsbestemmelser skal overholdes. Brug personligt beskyttelsesudstyr for at forhindre skader pga. stød og gnister på steder, hvor der er farlige strømførende ledninger.
• Produktet må kun bruges af kompetente personer.
• Brug kun testkablet, der følger med produktet.
• Fjern batterierne, hvis produktet ikke skal bruges i længere tid, eller hvis det opbevares ved temperaturer over 60 °C. Hvis du ikke fjerner batterierne, kan de lække og beskadige produktet.
• Følg alle batterivejledningerne fra producenten.
• Brug ikke produktet til at tjekke, om der er spænding eller ej. Brug i stedet en spændingstester.

2. SÄTTETS DELE

2.1 Din forsendelsespakke indeholder:

	UAT-505-EUR
UAT-600-RE modtager	1
UAT-500-TE sender 1
CC-UAT-500-EUR bæretaske	1
TL-UAT-500 testkabelsæt* 1
Brugervejledning 1
1,5 V AA-batterier (IEC LR6) (modtager) 6
1,5 V D (IEC LR20) Batterier (sender) 4

*TL-UAT-500 testkabelsættet indeholder:

• Grøn testkabel med aftagelig grøn alligatorklemme
• Grå testkabel med permanent påsat grå alligatorklemme
• Jordspyd

Ekstraudstyr Beskrivelse
SC-600-EUR Signalklemme
TL-600-25M	Forlængelse til testkabel, 25 m (80 tommer)

2.2 UAT-600-RE modtager Knapper og display

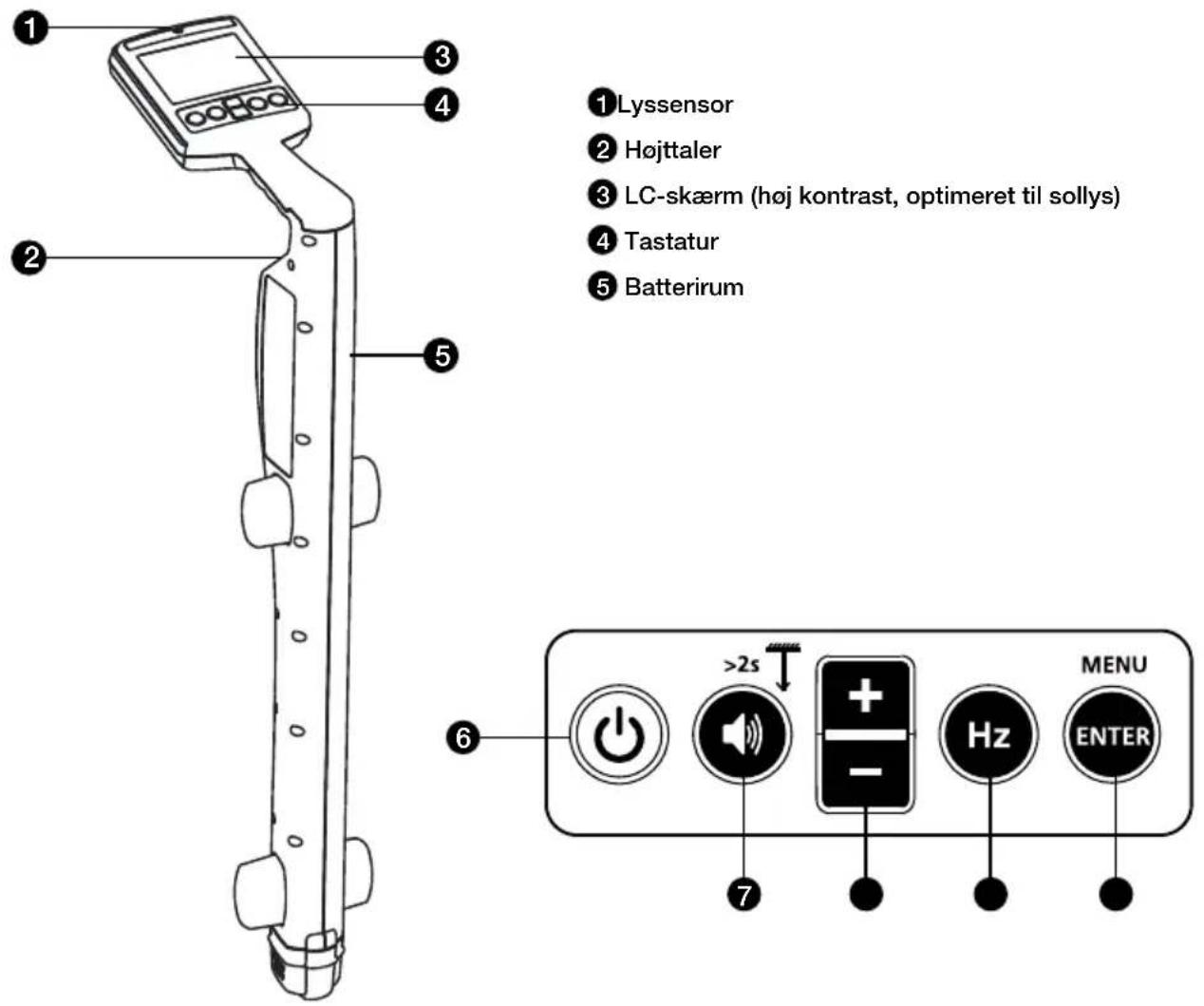

Modtagerens knapper

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Lyssensor Højttaler LC-skærm (høj kontrast, optimeret til sollys) Tastatur Batterirum >2s MENU Hz ENTER

6 Tænd/sluk ⏻: Hold knappen nede igen i 2 sekunder for at Tænde/slukke.
7 Lydstyrke/Dybde :

• Lydstyrke - tryk kortvarigt for at skifte imellem lydstyrkerne lydløs, lav, mellem og høj.

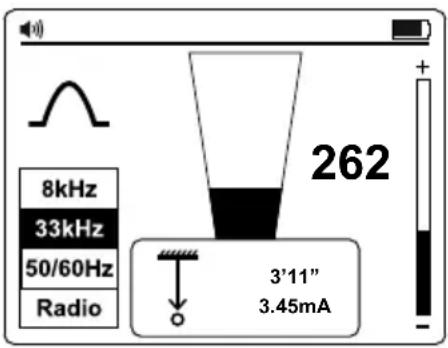

• Dybdemåling – hold (> 2 sekunder) nede, indtil indikatoren for dybdemåling vises på skærmen.

8 +/—: Viser justering af følsomhed på hovedskærmen og til valg med op/ned i menuer.

9 Hz (Hz) : Tryk kortvarigt for at skifte imellem de mulige frekvensvalg.

8 kHz* 8 kHz Aktiv tilstand*
33 kHz 33 kHz Aktiv tilstand
50 Hz / 60 Hz Strømtilstand (50 eller 60 Hz)
Radio Radiotilstand

* 8 kHz frekvens bruges ikke til forbindelse med UAT-500-TE-senderen. Denne frekvens bruges til, at understøtte UAT-600-TE-senderen, som er tilbehør.

10 Enter/Menu – tryk kortvarigt for at gå til menuen for Modtager-indstillinger.

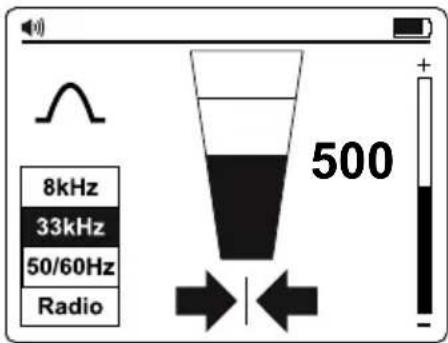

Modtagerens display

Modtagerens display har en S/H LCD-skærm med høj kontrast, optimeret til sollys. Den har også baggrundslys, der slår til i mørke situationer, så du kan se optimalt.

1 2 3 4 5 + 8kHz 33kHz 50Hz Radio 500 - 6 7 8 9

①Højttaler lydstyrke
② Indikator for Lokaliseringstilstand
3 Signalniveau – Peak-indikator
4 Signalniveau – Tal-display (0-999 betyder 0-99,9%)
5 Indikator for batteristatus
6 Signallokaliseringsfrekvens
7 Venstre/højre pile
8 Signalniveau - Søjlegraf
9 Indikator for indstillinger af følsomhed

Venstre/højre pile

Disse pile angiver afstand fra kablets position. Både venstre og højre pil vil vises, når du befinder dig lige over kablet.

En fuld pil indikerer, at du er meget tæt på, eller har nået, kablets position.

En mørk pil indikerer, at du nærmer dig kablets position.

En lys pil indikerer, at du er langt fra kablets position.

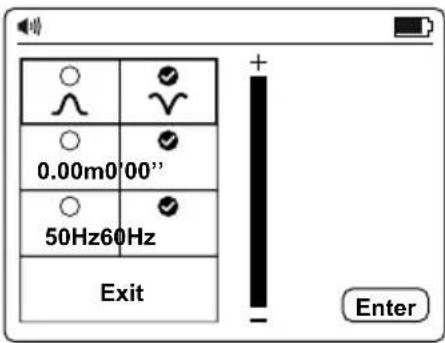

Modtagerens opsætning

Konfigurer modtageren før brug ved at tænde for enheden og trykke på "ENTER/MENU". Menuen Indstillinger vises.

• Brug knapperne " + / - t l at bladre op og ned igennem menuen med.
• Tryk på "ENTER" for at ændre indstillingerne for en funktion.
• Forlad menuen ved at bladre ned til "Afslut" og trykke på "ENTER".

Fra menuen Indstillinger kan du vælge:

1. Konfigurering af antenne - ∧ Peak eller Null
2. Målinger – britiske (0 '00") eller metriske (0,00 m)
3. Lokaliseringsfrekvens for Strømtilstand - 50 Hz eller 60 Hz

Bemærk: Nogle indstillinger er muligvis ikke tilgængelige på alle tilstande. Hvis en indstilling ikke er tilgængelig, vises — — i stedet for ikonet.

0.00m0'00" 50Hz60Hz Exit Enter

Antennekonfigurationer

	Peak-signal med venstre/højre pile. Denne konfiguration er passende til generel lokalisering.
	Null-signal med venstre/højre pile. Denne konfiguration giver et skarpt Null-signal over linjeføringen men er mindre nøjagtig end i Peaktilstand. Den er nyttig ved sporing af lange linjeføringer, idet et skarpt Null-signal er let at spore.

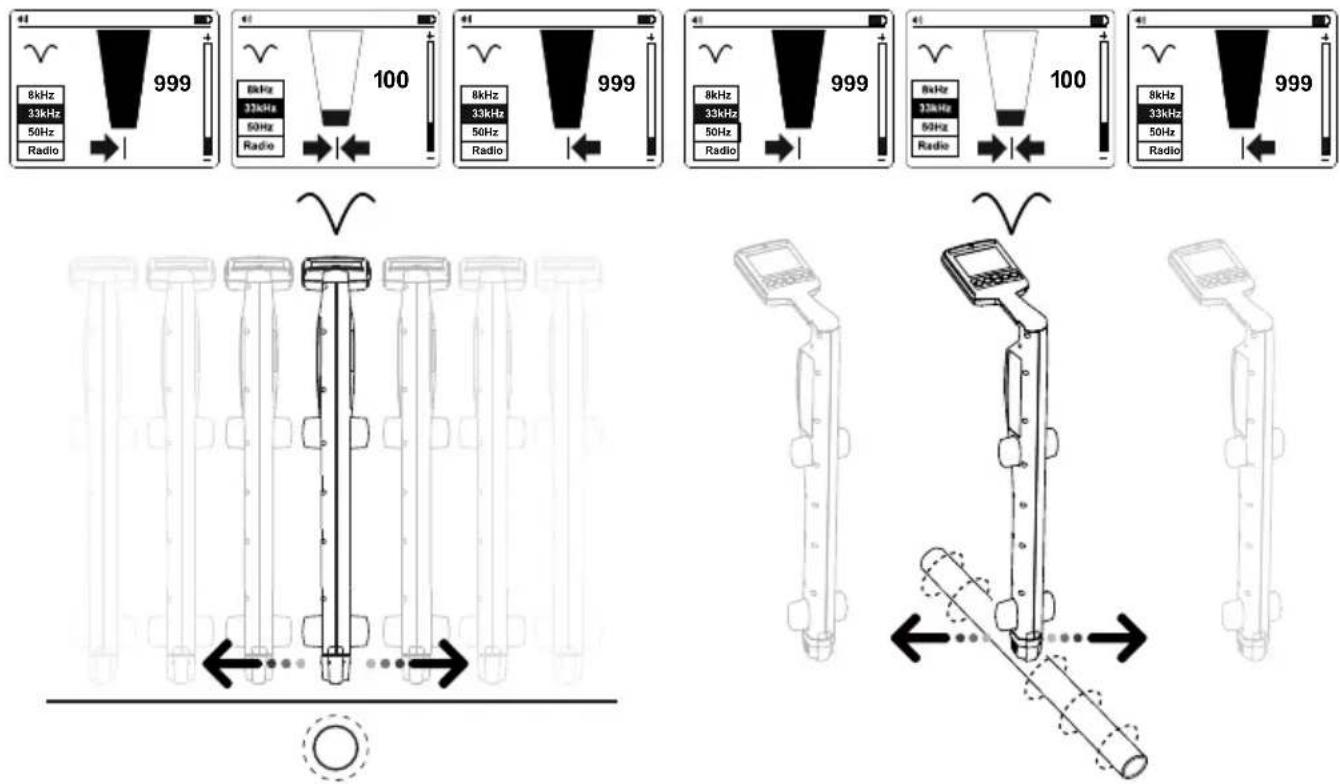

Sådan bruges Nulltilstand

Du vælger Nulltilstand ved at tænde for apparatet og trykke på "ENTER" for at gå i menuen Indstillinger.

Vælg og forlad menuen indstillinger. Søjlegrafen vil nu vise et minimumsignal over linjeføringen.

Venstre/højre pilene vil også indikere linjeføringens position.

8kHz 33kHz 50Hz Radio 999 100 999 8kHz 33kHz 50Hz Radio 999 8kHz 33kHz 50Hz Radio 999 100 8kHz 33kHz 50Hz Radio 999

Bemærk: Brug Nulltilstand med forsigtighed, da den ikke er så nøjagtig som Peaktilstand. Nulltilstand er nyttig til detektering af en linjeførings omtrentlige position, når du skal spore stor afstand.

2.3 UAT-600-RE modtager Advarsler

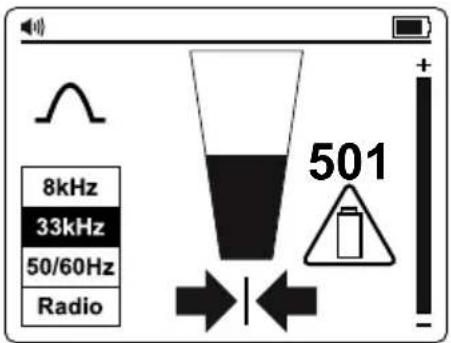

Skærmadvarsler

Disse advarsler vises i skærmens højre side, og de kan vises når som helst.

Tjeneste	Angiver at apparatet ikke er kalibreret. Dette er som regel en fabriksindstilling. Du bør få apparatet serviceret.
Lavt batteriniveau	Angiver at der er mindre end 10% batteri tilbage.
Signal- overload	Angiver at signalet er for kraftigt til at blive behandlet korrekt. Der vil ikke ske beskadigelse af elektronikken, men målingerne vil blive påvirket. Denne tilstand er meget usædvanlig.
Meget lavt batteriniveau	Når dette ikon vises, er batteriets spænding så lav, at du ikke kan bruge lokalisatoren. Udskift eller genoplad batterierne for at fortsætte.

8kHz 33kHz 50/60Hz Radio 501

Unormalt signal	Det er ikke muligt at beregne dybden, da signalet er for støjfyldt, for svagt eller for stærkt.
Signal ovenfra	Det er ikke muligt at beregne dybden, da der udstråler et kraftigt signal ovenfra (dvs. et overliggende kabel).
Højtliggende forsyningslinje	Apparatet har registreret en højtliggende forsyningslinje (lavere dybde end 10 cm). Vær forsigtig ved udgravning.

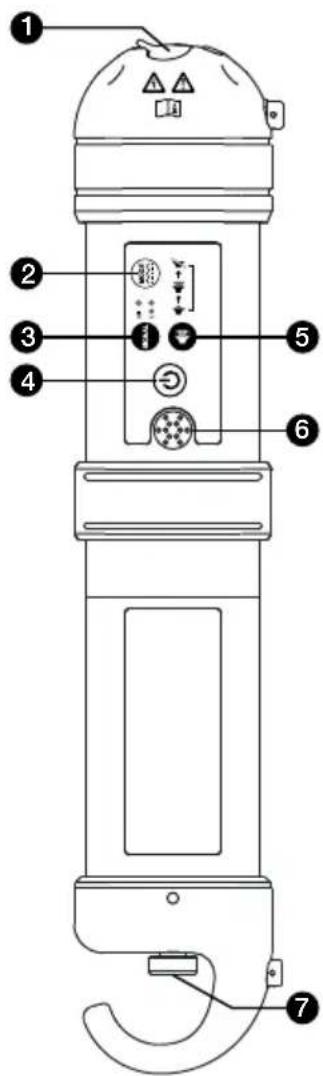

2.4 UAT-500-TE sender Knapper og display Senderens knapper

I mange situationer er det enten ikke muligt at få adgang til et kabel til at skabe elektrisk kontakt, eller det er ikke sikkert at gøre det. Signalklemmen giver en effektiv og sikker metode til at anvende et lokaliseringssignal på et kabel, hvorved senderen kan inducere et signal igennem isoleringen og ind i ledere eller rør. Klemmen fungerer kun ved lukkede kredsløb med lav impedans.

1 Terminaler til direkte tilslutning af testkabler (kun systemer uden spænding) og signalklemme
2 Puls/uafbrudt: Trykkes for at skifte mellem tilstandene Uafbrudt og Puls som standard, for bedre ydeevne i støjende miljøer
3 Signalstyrke: Trykkes for at skifte mellem Høj for maksimal signalstyrke eller Lav for bedre batterieffektivitet
4 Tænd/sluk: Hold knappen nede igen i 2 sekunder for at tænde/slukke senderen.
5 Lydstyrke: Trykkes for at skifte mellem lavt, højt lydstyrke og lydløs
6 Højttaler (tonen angiver forbindelseskvaliteten)
7 Dæksel til batterirum

Anvendelse	Modtagerens indstilling	Senderens indstilling Bemærk
Lokalisering af spændingspåtrykte og strømførende 50/60 Hz kabler	Strømtilstand 50 eller 60 Hz	Sender ikke nødvendig	Modtager vil detektere signal fra alle spændingspåtrykte og strømførende 50/60 Hz kablerAfsnit 3.2
Identifikation af placeringen af alle metalliske forsyningslinjer: rør*, kabler med eller uden spænding	Radio-tilstand		Modtageren vil detektere flere forsyningslinjer, der leder signaletAfsnit 3.3 & 3.4
	33 kHz	Induktionstilstand
Sporing af individuelle rør* eller kabler (med eller uden spænding)	33 kHz	Direkte tilslutning af testkabel	Modtageren vil kun detektere signal fra individuelle kabler/rør, der er tilsluttet senderen.Afsnit 3,5 & 3,6
		Klemme

*Sporing af ikke-metalliske rør og ledere vil være mulig efter isætning af søgefjeder eller kabel af metal

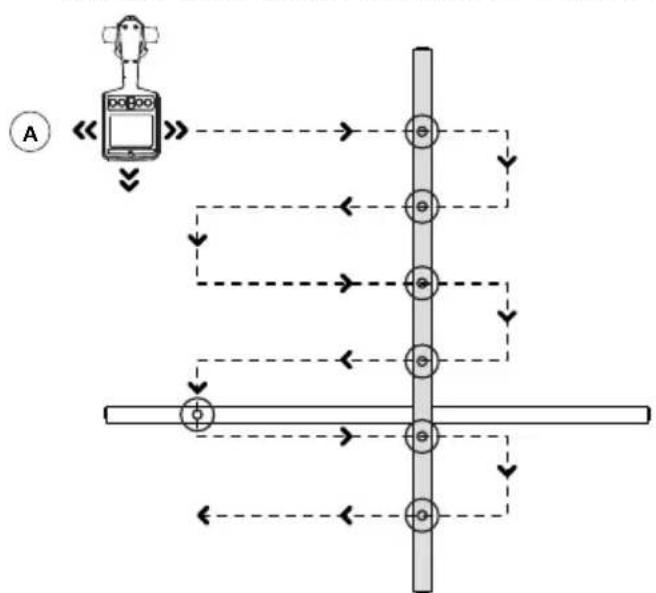

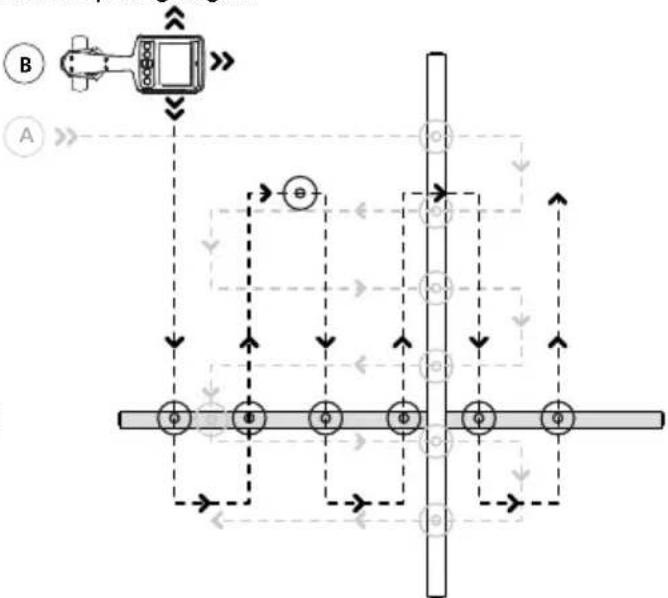

Modtageren lokaliserer

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder. Vælg den ønskede lokaliseringsfrekvens. Hold modtageren lodret.

2. Juster følsomheden vha. knapperne "＋/＝", søjlegrafen netop begynder at vise nogen bevægelse. Følsomhedsindstillingen skal stå på eller tæt på maksimal følsomhed.

3. Mens du holder modtageren lodret og foran dig, går du hen over det område, der skal kontrolleres, i et gittermønster.

Bemærk at der ikke vil komme nogen lyd fra højttaleren før aflæsningen er ca. 10% over fuldt udslag.

Bemærk at genstande, der befinder sig vinkelret på modtageren, ikke detekteres (de hvide genstande på tegning A og B). Modtageren vil detektere genstande, der er parallelle med eller i en vinkel til (de grå genstande på tegning A og B). Efter udførelse af den indledende gittersøgning som vist på tegning A, gentages gittersøgningen i en vinkel på 90 grader som vist på tegning B.

Planvisning

1. Hvis måleaflesningen på noget tidspunkt begynder at stige, skal du forsigtigt bevæge dig frem og tilbage, til venstre og højre for at detektere det maksimale signal. Brug søjlegrafen som hjælp til at bekræfte den korrekte position. Hvis søjlegrafen overstiger maksimalværdien, skal du justere følsomheden, så aflæsningen igen ligger indenfor søjlegrafens grænser, vha. knapperne /

Hvis aflæsningen overskrider skalaen (for stor eller for lille værdi), kan du trykke på +/- " samtidigt for automatisk at justere følsomheden ved at indstille måleapparatets signalafbøjning til 50%.

1. Drej modtageren om dens akser for at opnå maksimalt signal. Dette indikerer, at modtageren befinder sig direkte over linjeføringen og er justeret med kablets retning. Retningen kan også verificeres ved at dreje, indtil det svageste signal detekteres - modtageren vil da befinde sig vinkelret på kablet/røret.

100100999999 8kHz 33kHz 50Hz Radio 8kHz 33kHz 50Hz Radio 8kHz 33kHz 50Hz Radio

1. Bevæg dig langs med kablets retning og spor det ved at bevæge modtageren fra venstre mod højre for at finde det kraftigste signal.

3.2 Strømtilstand 50/60 Hz – Passiv lokalisering af spændingspåtrykte kabler og højspændingsledninger

Strømsignaler dannes, når der løber netstrøm i strømforsyningskablerne. Disse signaler er 50 eller 60 Hz, alt efter geografisk område (Europa har fx 50 Hz netstrøm, og USA har 60 Hz strøm). Denne frekvens kan justeres på modtageren.

Når der sendes elektrisk strøm ud over nettet, finder en del af denne strøm tilbage til elværket via jorden. Disse spredte strømme kan løbe ind i rør og kabler og dermed også danne strømsignaler.

Der skal være tilstrækkelig med elektrisk strøm for at kunne danne et signal, der kan detekteres. Fx udsender et strømførende kabel, der ikke er i brug, ikke nødvendigvis et signal, der kan detekteres. Et velafbalanceret kabel (nøjagtig sammen strømmængde løber i den strømførende leder som i neutral) vil netto udslukke et signal, så der ikke kan detekteres noget signal. I praksis er dette usædvanligt, da der som regel er tilstrækkeligt med ubalancer i kablet til at danne et godt og detektérbart signal.

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Tryk på "Hz" gentagne gange indtil den korrekte frekvens er valgt. Hvis du vil ændre frekvensen fra 50 til 60 Hz eller omvendt, henvises til UAT-600-RE modtager Knapper og display, afsnit 2.2.
3. Følg trinene som beskrevet i Modtageren lokaliserer, afsnit 3.1.

3.3 Radiotilstand – Passiv lokalisering af forsyningslinjer

Radiosignaler dannes af lavfrekvente radiosendere, og de bruges til udsendelse og kommunikation. Disse sendere er placeret rundt omkring på jorden. Da frekvenserne er meget lave, har signalerne god gennemtrængningsevne og kan række ud over jordens krumning. Når signalerne krydser en lang leder som fx et rør eller et kabel, genudstråles signalerne. Det er disse genudstrålede signaler, der kan detekteres i Radiotilstand.

Lokalisering af radiosignaler er meget lig detektering af strømsignaler, da begge er passive metoder. I Radiotilstand detekterer du metalliske forsyningslinjer som fx rør, samt kabler med eller uden påtrykt spænding. Sporing af ikke-metalliske rør og ledere vil være mulig efter isætning af søgefjeder eller kabel af metal.

8kHz 33kHz 50Hz Radio 510

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Tryk på "Hz" gentagne gange, indtil der vælges Radio.
3. Følg trinene som beskrevet i Modtageren lokaliserer, afsnit 3.1.

Venstre/højre pilene er ikke aktive under passiv lokalisering

3.4 Induktionstilstand – Lokalisering af forsyningslinjer

Induktionstilstand er særligt nyttig til lokalisering af flere tildækkede forsyningslinjer før udgravning.

Induktionstilstand kan også bruges til at spore individuelle kabler, hvis der ikke linjeføringen er utilgængelig, så man ikke kan tilslutte testkabler eller klemme. Denne metode er dog muligvis ikke pålidelig, hvis der ligger ledninger tæt ved, da signalet da også vil blive påtrykt disse ledere.

Uden testkablerne eller signalklemmerne sluttet til senderen vil senderen automatisk begynde at udstråle et signal omkring sig vha. en indbygget antenne. Signalerne vil gennemtrænge jorden og koble til tildækkede ledere. Signalet vil herefter bevæge sig langs linjeføringen, hvilket kan detekteres af modtageren.

I Induktionstilstand vil du detektere metalliske forsyningslinjer som fx rør, samt kabler med eller uden påtrykt spænding. Sporing af ikke-metalliske rør og ledere vil være mulig efter isætning af søgefjeder eller kabel af metal.

Induktionstilstand - Sådan opsættes senderen

I Induktionstilstand anbringer du senderen mindst 20 m fra strukturer som fx bygninger eller tårne for at undgå intefererende signaler. Før sporing skal du foretage en visuel kontrol af området, hvor du ser efter tegn på tildækkede forsyningselementer som fx transformatorer, mandehuller, gadelamper, parkeringslamper el.lign.

>20 m

Signalet vil udstråle rundt om senderen samt under den, så det anbefales, at når der påtrykkes et signal i Induktionstilstand, opretholdes en afstand på mindst 20 meter fra senderen, når du lokaliserer eller foretager dybdemålinger. Selvom det er muligt at lokalisere nærmere end 20 m, skal du som operatør være opmærksom på, at det signal, der modtages direkte fra senderen, kan være tilstrækkeligt kraftigt til at påvirke resultatet.

> 20 m

Undgå at anbringe senderen over metalliske kloakdæksler, da dette vil reducere senderens effektivitet betydeligt, og det kan, i ekstreme tilfælde, beskadige senderens kredsløb.

1. Tænd for senderen ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Anbring senderen over linjeføringens antagede position og vend den, så den vender lodret mod linjen.

1. Tryk på Signal-knappen for at skifte mellem signalstyrkerne Høj og Lav. Den lave signalstyrke bruger mindre energi og hjælper med at holde batteri. Skru op for niveauet, hvis den resulterende signalstyrke er svag. Hvis du skruer signalet unødvendigt højt op, kan det medføre, at signalet induceres i uønskede ledere.

Induktionstilstand – Lokalisering med modtageren

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Tryk gentagne gange på "Hz" indtil 33 kHz er valgt.*
3. Følg trinene som beskrevet i Modtageren lokaliserer, afsnit 3.1, hvor du trykker på venstre/højre pil til hurtigt at vurdere lederens placering.
4. Du kan også måle ledningens dybde. Se Foretagelse af dybde- og strømmålinger afsnit 4.3 for yderligere detaljer.

For at opnå bedre nøjagtighed kan du, efter indledningsvist at have registreret de forsyningslinjens lokation, bevæge senderen direkte over den for det tilfælde, at den ikke var placeret præcist i starten af søgningen.

8kHz 33kHz 50/60Hz Radio 500

Hvis signalet forvrænges, kan pilene indikere en anden målposition end den maksimale søjlegraf viser. I dette tilfælde skal du altid bruge søjlegrafen til at lokalisere lederen, da den påvirkes mindre end venstre/højre pilene i et forvrænget signalfelt. * 8 kHz frekvens bruges ikke til forbindelse med UAT-500-TE-senderen. Denne frekvens bruges til, at understøtte UAT-600-TE-senderen, som er tilbehør.

3.5 Tilstand med direkte tilslutning af testkabler – Sporing af individuelle rør eller kabler

Direkte tilslutning med testkabler er den mest pålidelige metode til sporing af individuelle kabler eller et rør.

ADVARSEL

• Kun autoriseret personale bør foretage tilslutninger til kabler.
• Senderen kan KUN tilsluttes ledige og rør uden spændinger.
• Rør ikke ved metaldele på tilslutningsklemmerne, når du slutter dem til linjen, eller når senderen er tændt, da de kan overstige 30 V rms.
• Ved skærmede kabler skal du altid bruge skærmen som tilslutning. Skærmen vil stoppe sporesignalet, hvis senderen er tilsluttet en af de interne ledninger.

L N PE

Undgå problemer med signaludslukning med en separat jordforbindelse

Signalet, der dannes af senderen, skaber et elektromagnetisk felt omkring ledningen. Dette felt kan registreres af modtageren. Jo tydeligere dette signal er, desto lettere er det at spore ledningen.

Hvis senderen er forbundet til to tilstødende ledninger på samme kredsløb (fx fase og neutral leder på et Romax-kabel), bevæger signalet sig i én retning gennem den første ledning og vender derefter tilbage (i modsat retning) gennem den anden. Dette medfører, at der dannes to elektromagnetiske felter omkring hver ledning, i modsat retning. Disse modsatte felter vil helt eller delvis udslukke hinanden, hvilket gør sporing af ledningen vanskelig eller umulig.

L N PE 8kHz 33kHz 50Hz Radio 100 No

For at undgå denne udslukning, bør du bruge en separat jordforbindelse. Den grå testledning fra senderen skal tilsluttes den strømførende ledning i kredsløbet, du ønsker at spore, og den grønne ledning skal tilsluttes en separat jordforbindelse, såsom et vandrør, jordstang, metalformet struktur i bygningen eller jordforbindelse på en stikkontakt på et andet kredsløb. Det er vigtigt at forstå, at en acceptabel separat jordforbindelse IKKE kan udgøres af jordforbindelsen i noget stik på samme sikringsgruppe som den ledning, du vil spore.

8kHz 33kHz 50Hz Radio 999 L N PE

Tilstanden Direkte tilslutning af testkabel - Sådan opsættes senderen

1. Tænd for senderen ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Forbind det grønne og det grå testkabel til senderens indgang. Senderen skifter automatisk til Direkte forbindelsestilstand.
3. Sæt jordspyddet i jorden nogle få meter væk og vinkelret på linjeføringen. Slut den grønne kabel til jordspyddet med en alligatorklemme.
4. Slut det grå testkabel til mållinjeføringen. Hvis du tilslutter til det elektriske kabel, skal du sørge for, at ledningerne er spændingsfri.
5. Tryk på Signal-knappen for at skifte mellem signalstyrkerne Høj og Lav. Den lave signalstyrke bruger mindre energi og hjælper med at holde batteri. Skru op for niveauet, hvis den resulterende signalstyrke er svag. Hvis du skruer signalet unødvendigt højt op, kan det medføre, at signalet "bløder ud" i andre ledere og skaber vildledende "spøgelses"-signaler. Det vil også forbruge mere strøm fra batteriet.

Bemærk: Når senderen tilsluttes, siger den en biplyd. Jo bedre forbindelsen er mellem linjen og jorden, desto lavere er tonen på biplyden. Kontrollér, at forbindelsen er god, ved at afbryde det grå kabel og forbinde det igen.

Ting, der kan påvirke forbindelsens kvalitet, er fx et rustent rørforbindelsespunkt (rengør forbindelsesområdet med en stålbørste) eller dårlig jordforbindelse. For at forbedre forbindelseskvaliteten, hvis jordforbindelsen er dårlig, kan du prøve at sætte jordspyddet i fugtig jord. Du kan evt. fugte den omgivende jord med vand. Hvis det stadig er et problem at opnå en god jordforbindelse, kan du slutte testkablet til kanten af et brønddæksel. Undgå at forbinde til hegnrækninger, da disse kan skabe retursignalstrømme langs hegnet, som vil forstyrre lokaliseringssignalet.

Ved tilslutning til rør og kabler med stor diameter er det nogle gange ikke muligt at finde en passende fremspring til at påføre alligatorklemmen. Hvis materialet er jernholdigt, kan du bruge en magnet til at komme i kontakt med linjen og derefter fastgøre alligatorklemmen på magneten. Fx: Forbindelse til et gadebelysningskredsløb. Det er ofte benyttet at forbinde skærmen på et lyskabel til inspektionsdækslet af metal på en gadelampe. Forbindelse med inspektionspladen vil fremkalde et signal til kablet via pladen og skærmen. Normalt er der ingen fremspring på pladen, hvor man kan påføre klip, så ved at bruge en magnet på pladen, får man et passende klippunkt.

Tilstanden Direkte tilslutning af testkabel – Lokalisering med modtageren

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Match senderens frekvens ved at trykke gentagne gange på "Hz". Vælg frekvensen 33 kHz.

Bemærk: 8 kHz frekvens bruges ikke til forbindelse med UAT-500-TE-senderen. Denne frekvens bruges til, at understøtte UAT-600-TE-senderen, som er tilbehør.

1. Følg trinene som beskrevet i Modtageren lokaliserer, afsnit 3.1.
2. Brug venstre/højre pil-indikatorer for hurtigt at vurdere placeringen af ledningen.
3. Du kan også måle ledningens dybde. Se Foretagelse af dybde- og strømmålinger afsnit 4.3 for yderligere detaljer.

8kHz 33kHz 50/60Hz Radio 500

3.6 Signalklemmetilbehør – Sporing af individuelle rør eller kabler

8kHz 33kHz 50/60Hz Radio 500

I mange situationer er det enten ikke muligt at få adgang til et kabel til at skabe elektrisk kontakt, eller det er ikke sikkert at gøre det. Signalklemmen giver en effektiv og sikker metode til at anvende et lokaliseringssignal på et kabel.

Når du bruger signalklemmen, er det bedst, hvis begge ender af målkabel er jordforbundne for at der kan løbe en strøm. Hvis du sætter en klemme tæt på et jordingspunkt, hvor der findes flere jordforbindelser eller en jordingsbus, skal du sikre dig, at klemmen er placeret omkring mållinjen og ikke til jordbussen/andre jordforbindelser for at reducere effekterne af, at det transmitterede signal også påføres en uønsket linje.

Signalklemmetilbehør - Sådan opsættes senderen

1. Tænd for senderen ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Forbind signalklemmens sorte og det røde testkabel til senderens indgang.

3. Sæt signalklemmen rundt om mållederen.

4. Tryk på Signal-knappen for at skifte mellem den høje og lave signalstyrke. Den lave signalstyrke bruger mindre energi og hjælper med at holde batteri. Skru op for niveauet, hvis den resulterende signalstyrke er svag. Hvis du skruer signalet unødvendigt højt op, kan det medføre, at signalet "bløder ud" i andre ledere og skaber vildledende "spøgelses"-signaler. Det vil også forbruge mere strøm fra batteriet.

Signalklemme (tilbehør) – Lokalisering med modtageren

1. Tænd for modtageren ved at holde tænd/sluk-knappen nede i 2 sekunder.
2. Match senderens frekvens ved at trykke gentagne gange på "Hz". Vælg frekvensen 33 kHz.
3. Følg trinene som beskrevet i Modtageren lokaliserer, afsnit 3.1.
4. Brug venstre/højre pil-indikatorer for hurtigt at vurdere placeringen af ledningen.
5. Du kan også måle ledningens dybde. Se Foretagelse af dybde- og strømmålinger afsnit 4.3 for yderligere detaljer.

8kHz 33kHz 50/60Hz Radio 500

4. SÄERLIGE ANVENDELSER

4.1. Lokalisering af ikke-metalliske rør og kloakledninger

UAT-500-EUR lokalisatoren kan indirekte spore ikke-metalliske rørledninger og rør.

1. Sæt en søgefjeder eller ledning i røret. Ved kloakledninger skal du bruge rensevaskemaskinen til at indsætte et rensekabel.
2. Følg trinnene som beskrevet i Tilstand med direkte tilslutning af testkabler – Sporing af individuelle rør eller kabler, afsnit 3.5. Slut det grå testkabel til søgefjederen eller til afløbsledningen.

Modtageren vil registrere signalet, der løber i søgefjederen eller ledningen, og dermed lokalisere det ikke-metalliske rør.

4.2. Udførsel af dybdemålinger

Dybdemålinger er kun tilgængelige hvis modtageren er indstillet til frekvensen 33 kHz. Dette er IKKE tilgængelig på 50/60 Hz tilstand eller Radiotilstand.

Hvis du vil foretage en dybde- og strømmåling, skal du først lokalisere lederen. Anbring spidsen af modtageren på jorden i lodret position og tværs hen over lederen. Hold " [IMAGE]" nede, indtil skærmen skifter til at vise en dialogboks.

8kHz 33kHz 50/60Hz Radio 262 3'11" 3.45mA

Kontrol af dybdefejl pga. signalforvrængning

En måde at bestemme, om dybdemålingen kan være påvirket af forvrængning, er at foretage en dybdeaflæsning på jordniveau og derefter hæve modtageren en kendt afstand fra jorden (fx 30 cm). Gentag dybdemålingen ved den nye dybde og bekræft, at dybden er steget med den kendte afstand. Hvis dybden er ændret med en anden afstand, skal aflæsningerne behandles som mistænkelige.

Forvrængede signaler vil medføre, at den målte lokalisering forskydes fra den reelle position. Fejlene er mere udtalte ved brug af pilene i Null-tilstand end søjlegrafen i Peak-tilstand. Hvis pilen/null-positionen og peaksøjlegrafens position viser noget forskelligt, forstyrres signalet sandsynligvis, og aflæsningerne skal behandles med forsigtighed.

⚠ ADVARSEL

Grav aldrig mekanisk over føringen af et tildækket rør eller kabel. Grav altid forsigtigt.

4.3. Avancerede lokaliseringsteknikker – To-personers bytte

1. Konfigurer senderen som beskrevet i Induktionstilstand - Lokalisering af forsyningslinjer afsnit 3.4.
2. Tænd for modtageren ved at holde tænd/sluk nede i 2 sekunder, og vælg så 33 kHz frekvens ved at trykke på Hz.
3. Vælg det område, som skal undersøges. En person holder senderen med håndtaget i samme retning som bevægelsesretningen, og den anden holder modtageren (som vist nedenfor).
4. Stå mindste 5 m fra hinanden og hold udstyret som vist nedenfor med senderen og modtageren i bevægelsesretningen.
5. Juster modtagerens følsomhed, så apparatet viser ca. 20% signalstyrke.
6. Gå langsomt hen over måleområdet, parallelt med hinanden. Når I nærmer jer en leder, vil signalniveauet på modtageren øges. Når signalet er maksimalt, skal du stoppe senderen og placere den på jorden. Lokaliser så positionen for lederen med modtageren som beskrevet i Modtageren lokaliserer, afsnit 3.1. Markér denne position og optegn evt. ruten over måleområdet.
7. Fortsæt med at søge hen over måleområdet, og gentag om muligt processen i en vinkel på 90 grader i forhold til den afsøgning, der allerede er gennemført.

5. VEDLIGEHOLDELSE

5.1. Udskiftning af batterier

Åbn batterilågen med en flad skruetrækker.

batteriagen med en had skractreiker. 6 x AA alkaline-batterier 4 x D-cellebatterier CAT TV 600 V

UAT-600-REUAT-505-TE

6. SPECIFICATIONER

UAT-500-TE sender
Driftsspænding Kredsløb uden spænding kun til Direkte tilslutningstilstand
Sendefrekvens 33 kHz
Sporingstilstande	Ikke-strømførende:- Induktionstilstand- Direkte tilslutningstilstand- Klemmetilstand
Udgangseffekt, sendertilstand Maks. 1 watt
Udgangsspænding Maks. 35 V rms
Udgangsstrøm Maks. 100 mA rms
Visuel signalindikation To lysdioder, der viser det lave og det høje signal
Akustisk signal indikation	Uafbrudt signaltilstand: Uafbrudt lydtonePuls-signaltilstand: Hurtig pulserende lydtone
Kompatibel modtager UAT-600-RE modtager
Kompatibelt tilbehør	SC-600-EUR signalklemmeTL-UAT-500 testkabelsæt
Driftstemperatur og fugtighed -20 °C til 50 °C, ≤ 80% RH
Temperatur og luftfugtighed ved opbevaring	-40 °C til 60 °C, ≤80% RH
Driftshøjde <2000 m
Forureningsgrad 2
IP-klassificering IP54
Strømforsyning Fire stk. (4) 1,5 V D-batterier (alkaline)
Batteritid Ca. 12 timer ved 21 °C (typisk)
Indikator for lavt batteriniveau	Lysindikatorerne for lav og høj signalstyrke blinker hvert 1,5 sekund, og lyden lyder hvert 1,5 sekund
Godkendt af myndighed
Sikkerhedsoverholdelse	IEC 61010-1, CSA/UL 61010-1,IEC 61010-031, CSA/UL 61010-031 (testkabler)
Elektromagnetisk kompatibilitet	IEC 61326-1 Korea (KCC): Klasse A-udstyr (Industriel udsendelses- og kommunikationsudstyr) [1][1]Dette produkt opfylder kravene til industrielt (klasse A) elektromagnetisk bølgelængdeudstyr, hvilket forhandleren eller brugeren skal bemærke. Dette udstyr er beregnet til brug i erhvervsmiljøer, og må ikke bruges i hjemmet.
Størrelse (H x B x L)	Ca. 460 x 90 x 65 mm (18,1 x 3,5 x 2,6 tommer)
Vægt	Ca. 1,77 kg (med batterier)
UAT-600-RE modtager
Driftsspænding 0 til 600 V
Sporingstilstande	Aktiv sporing: 33 kHz (32.768 Hz) og 8 kHz (8.192 Hz)Passiv sporing: 50 / 60 Hz og Radio
Lokaliseringstilstande Peak og Null
Indstilling af følsomhed (Styring af forstærkning)	Ja
Dybdemåling Op til 6 m
Dybdemåling, nøjagtighed	0,1 m til 3 m: ± 3 %3 m til 6 m: ± 5 %
Følsomhed ved 1 m (typisk)	Strøm: 2 mARadio: 20 μA8 kHz: 5 μA33 kHz: 5 μA
Baggrundslys på skærm Automatisk
Akustisk indikation Stiger med faldende afstand til signalet
Kompatibel sender UAT-500-TE +	UAT-600-TE sender
Display	109 mm, 320 x 240 BW udendørs LC-skærm med automatisk baggrundsbelysning
Opdateringshastighed ∅jeblikkelig
Driftstemperatur og fugtighed -20 °C til 50 °C, ≤ 90% RH
Temperatur og luftfugtighed ved opbevaring	-40 °C til 60 °C, ≤90% RH
Driftshøjde <2000 m
Forureningsgrad 2
IP-klassificering IP54
Faldhøjde 1 m
Strømforsyning Seks (6) 1,5 V AA alkaline-batterier
Automatisk slukning	15 minutter uden aktivitetSlukker automatisk efter 15 minutter uden tryk på nogen knap
Batteritid Ca. 35 timer ved 21 °C (typisk)
Indikator for lavt batteriniveau	og/eller øverst til højre på skærmen.
Målingskategori CAT IV 600 V
Godkendt af myndighed	CEK
Sikkerhedsoverholdelse	IEC 61010-1, IEC 61010-2-033CSA/UL 61010-1, CSA/UL 61010-2-033
Elektromagnetisk kompatibilitet	IEC 61326-1 Korea (KCC): Klasse A-udstyr (Industriel udsendelses- og kommunikationsudstyr)[1][1] Dette produkt opfylder kravene til industrielt (klasse A) elektromagnetisk bølgelængdeudstyr, hvilket forhandleren eller brugeren skal bemærke. Dette udstyr er beregnet til brug i erhvervsmiljøer, og må ikke bruges i hjemmet.
Størrelse (H x B x L)	Ca. 302 x 120 x 779 mm
Vægt	Ca. 1,9 kg (med batterier)
SC-600-EUR signalklemme
Driftsspænding og -strøm 0 til 600 V, 100 A maks.
Driftsfrekvens 33 kHz (32.768 Hz) og 8 kHz (8.192 Hz)
SignalspændingUdgangsspænding (nominel)	23 V rms ved 8 kHz30 V rms ved 33 kHz
Driftstemperatur og fugtighed -20 °C til 50 °C, ≤ 90 % RH
Temperatur og luftfugtighed ved opbevaring	-40 °C til 60 °C, ≤90% RH
Driftshøjde <2000 m
Forureningsgrad 2
IP-klassificering IP54
Faldhøjde 1 m
Målingskategori CAT IV 600 V
Godkendt af myndighed	SECE
Sikkerhedsoverholdelse	IEC 61010-1, IEC 61010-2-032CSA/UL 61010-1, CSA/UL 61010-2-032
Elektromagnetisk kompatibilitet	IEC 61326-1 Korea (KCC): Klasse A-udstyr (Industriel udsendelses- og kommunikationsudstyr) [1][1]Dette produkt opfylder kravene til industrielt (klasse A) elektromagnetisk bølgelængdeudstyr, hvilket forhandleren eller brugeren skal bemærke. Dette udstyr er beregnet til brug i erhvervsmiljøer, og må ikke bruges i hjemmet.
Størrelse (H x B x L) Ca. 295 x 180 x 37 mm
Vægt Ca. 0,85 kg

TL-UAT-500 testkabler
Driftsspænding og -strøm 50 V maks.	1 A
Testkabellængde 3.5 m
Kompatibel sender UAT-500-TE sender
Driftstemperatur og fugtighed -20 °C til 50 °C, ≤ 80% RH
Temperatur og luftfugtighed ved opbevaring	-40 °C til 60 °C, ≤80% RH
Driftshøjde	<2000 m
Forureningsgrad	2
Godkendt af myndighed	CE
Sikkerhedsoverholdelse	IEC 61010-031, CSA/UL 61010-031
Størrelse (H x B x L) Ca. 230 x 90 x 80 mm
Vægt	Ca. 0,5 kg

Visit beha-amprobe.com for
